Siemens 3RV2011-1HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 5.5 - 8 A Schaltspannung (max.): 690 V/AC (B x H kaufen

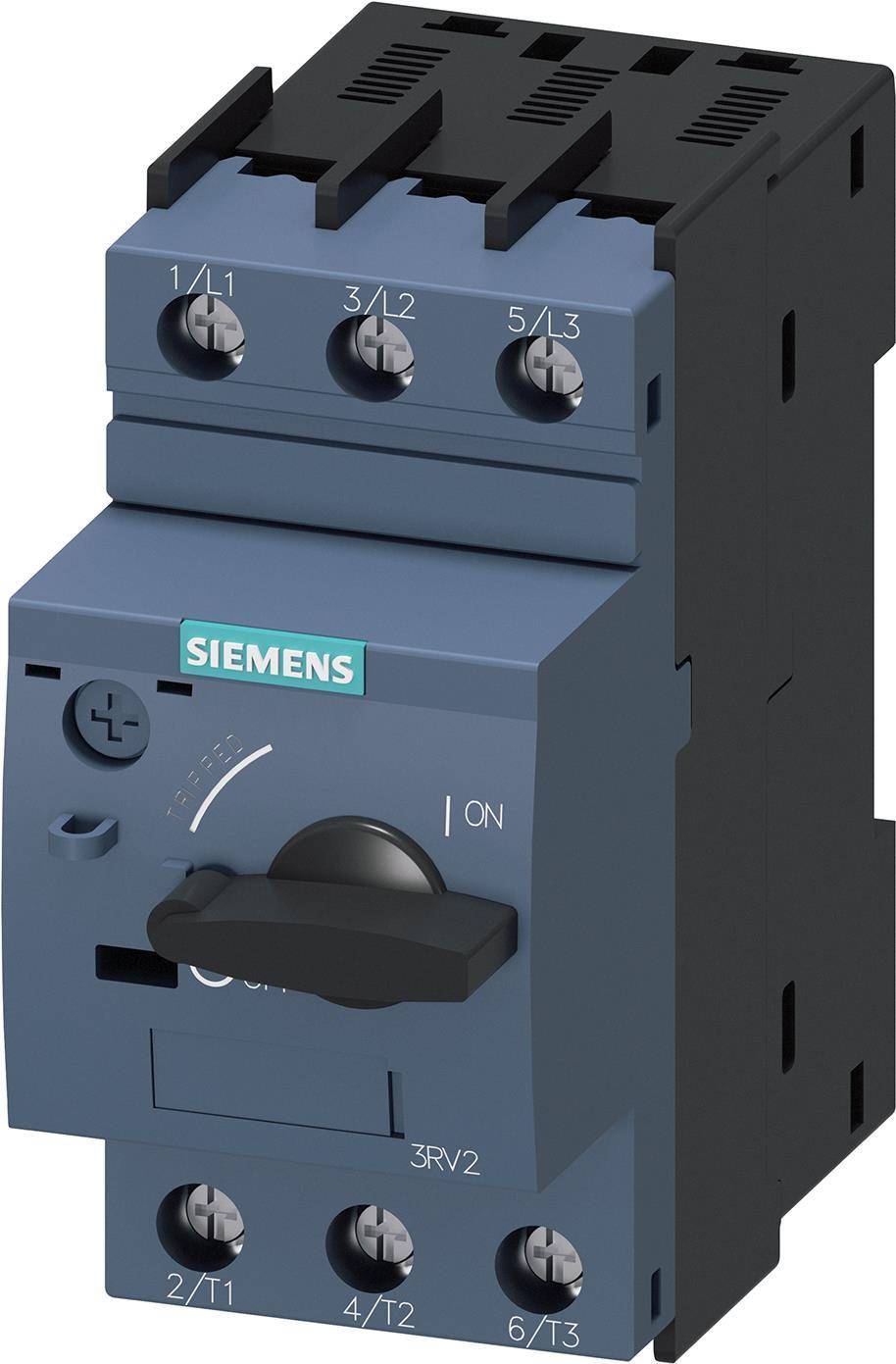

Ein schwarzer und grauer Siemens-Leistungsschalter mit einem Drehschalter auf der Vorderseite, verwendet zur Steuerung von Stromkreisen.

Abbildung ähnlich

Ein Maschinenraum mit geöffnetem Schaltschrank links und einem regennassen Fenster rechts. Maschinen im Hintergrund schemenhaft erkennbar.

'Anbauzubehör für Leistungsschalter' zeigt eine schematische Darstellung mit nummerierten Bauteilen und Verbindungslinien.

Schaltplan eines Drehstromschützes mit drei Spulen. Die Eingänge sind mit 1/L1, 3/L2, 5/L3 und die Ausgänge mit 2/T1, 4/T2, 6/T3 beschriftet.

Technische Zeichnung eines elektrischen Schalters mit Front- und Seitenansicht, Maße 97mm x 45mm und 96,9mm Tiefe, Beschriftungen und Anschlüsse markiert.

Abbildung eines Siemens-Leistungsschalters mit Schalter in der 'ON'-Position, elektrische Anschlüsse oben und unten sichtbar.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

8 A

Anschluss

Schrauben

Typ

3RV2011-1HA10

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung morgen

25 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

60,63 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Sofort-Lieferung morgen

10 Stück

4,95 € Versand

Versand

65,54 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Kurzbeschreibung

Der Leistungsschalter der Baugröße S00 für den Motorschutz der CLASS 10 bietet zuverlässigen Schutz vor Kurzschluss und Überlast. Mit Schraubanschluss und Standardschaltvermögen ist er kompakt, klimafest und für den Einsatz in Verbraucherabzweigen optimiert. Er verfügt über weltweite Zulassungen und ist für explosionsgefährdete Anwendungen geeignet.

Dieser Leistungsschalter ist eine effiziente und zuverlässige Lösung für den Motorschutz und bietet zahlreiche Vorteile für Ihre Anwendung.

Er ist einfach zu installieren und zu warten und bietet eine hohe Zuverlässigkeit

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 5,5-8A, N-ausl. 104A

Highlights & Details

Anzahl Schlieer: 3
Produkttyp: Hilfsschalter
Typ: Hilfsschalter

Technische Daten

Ausführung: für Motorschutz
Ausführung des Gewindes: M3
Gewicht: 345 g
Mechanische Lebensdauer: 100000
Elektrische Lebensdauer: 100000
Isolationsspannung: 690 V
Verlustleistung: 7 W
Frequenz: 50/60 Hz

Produkt-Art: Leistungsschalter

Typ: 3RV2011-1HA10

Baugröße: S00

Einstellbereich Strom (min.): 5.5 A

Einstellbereich Strom (max.): 8 A

Einstellbereich (Strom): 5.5 - 8 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

Gewicht: 0.35

: 45

: 97 mm

: 97 mm

: 3 kW

: FALSE

: 8 A

: FALSE

: 3

: 690-690 V

: 5.5-8 A

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 1.5 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1431117 Siemens 3RV2011-1HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 5.5 - 8 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431117 Siemens 3RV2011-1HA10 Leistungsschalter 1 St. Einstellbereich (Strom): 5.5 - 8 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 5,5...8 A N-Auslöser 104 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
