Bananenstecker sind für Anwendungen im Niederspannungsbereich konzipiert und bieten die Möglichkeit, Drähte und Geräte schnell, sicher und werkzeuglos miteinander zu verbinden. Sie sind flexibel umsteckbar und punkten mit einer sehr guten Signalübertragung. In unserem Ratgeber erfahren Sie, was Bananenstecker konkret spezifiziert und wo sie eingesetzt werden.

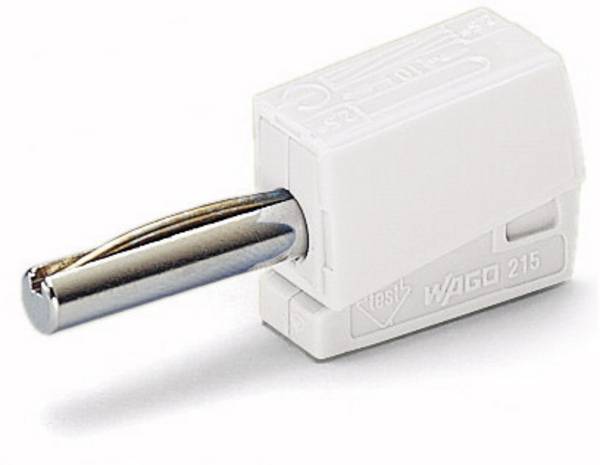

Bananenstecker, auch bekannt als 4-mm-Stecker, sind vielseitige und standardisierte Steckverbinder für elektrische Anwendungen. Ursprünglich für den Einsatz in Laboren konzipiert, haben sie sich dank ihrer einfachen Handhabung und der zuverlässigen, festen Steckverbindung auch fest als Standard in der Audiotechnik etabliert. Ihren Namen verdanken sie einer charakteristischen, leicht gebogenen Blattfeder am Kontaktstift, deren Form an eine Banane erinnert und genau diese sichere sowie feste Verbindung gewährleistet. Obwohl "Bananenstecker" keine offizielle technische Bezeichnung ist, ist der Begriff im allgemeinen Sprachgebrauch weit verbreitet.

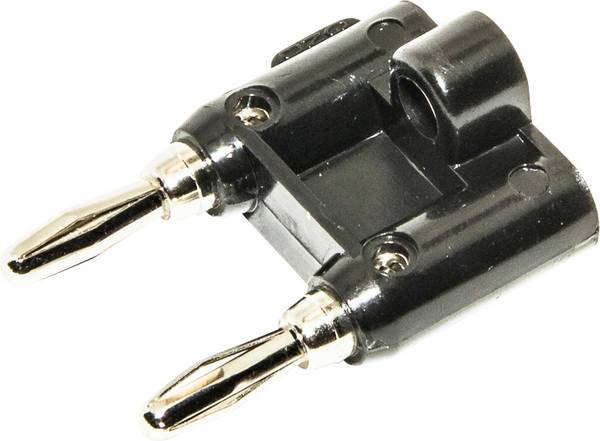

Diese Steckverbinder sind speziell für Niederspannungsanwendungen entwickelt und können typischerweise Stromstärken bis zu 16 Ampere übertragen. Ihre breite Kompatibilität ist ein wesentlicher Vorteil: Sie passen in alle gängigen 4-mm-Bananenbuchsen von Niederspannungsverbrauchern, einschließlich Netzgeräten, Messgeräten und Verstärkern. In Laboren sind Bananenstecker unverzichtbare Hilfsmittel für Versuchsaufbauten, da sie das schnelle und werkzeugfreie Ein- und Ausstecken von Messgeräten und Komponenten ermöglichen. Diese Flexibilität ist besonders vorteilhaft bei Versuchen, bei denen Kabel häufig gelöst und wieder eingesteckt werden. Darüber hinaus finden Bananenstecker breite Anwendung in der Audiotechnik, wo sie häufig als Lautsprecherstecker dienen, um eine zuverlässige Signalübertragung zwischen Lautsprechern, Verstärkern und Receivern in HiFi-Anlagen sicherzustellen.
Bananenstecker bieten zahlreiche Vorteile für elektrische Verbindungen, insbesondere in der Mess-, Labor- und Audiotechnik:
-
Zuverlässige und feste Verbindung: Sie ermöglichen eine stabile elektrische und mechanische Verbindung zwischen Kabeln und Geräten.
-
Einfache Handhabung: Das Ein- und Ausstecken in passende Buchsen erfolgt werkzeugfrei und schnell. (Hinweis: Der Anschluss des Kabels an den Stecker selbst kann ein Werkzeug erfordern.)
-
Optimale Kabelintegration: Mehrdrähtige Litzenenden eines Kabels werden im Stecker sicher zusammengeführt, wodurch ein dauerhaft guter Kontakt entsteht.
-
Schutz vor Oxidation: Die umgebende Steckerhülle schützt die Kabelanschlüsse vor Umwelteinflüssen, was die Lebensdauer erhöht und die Leitfähigkeit sichert.
-
Reduziertes Kurzschlussrisiko: Da die Litzenenden nicht offenliegen, minimiert sich das Risiko von Kurzschlüssen.
-
Qualitative Signalübertragung: Bananenstecker übertragen elektrische Signale zuverlässig und in hoher Qualität. Sie bieten jedoch keine so effektive Störsignalabschirmung wie koaxiale Steckverbinder.
-
Einsatz von Hochleistungssteckern: Für Anwendungen mit hohen Präzisionsanforderungen (z.B. Labor, professionelle Audiotechnik) sollten hochwertige Bananenstecker mit Gold-, Kupfer- oder Nickelbeschichtung verwendet werden. Diese gewährleisten eine exzellente Leitfähigkeit und nahezu verlustfreie Signalübertragung, was zu präzisen Messergebnissen und rauschfreiem Klang beiträgt.

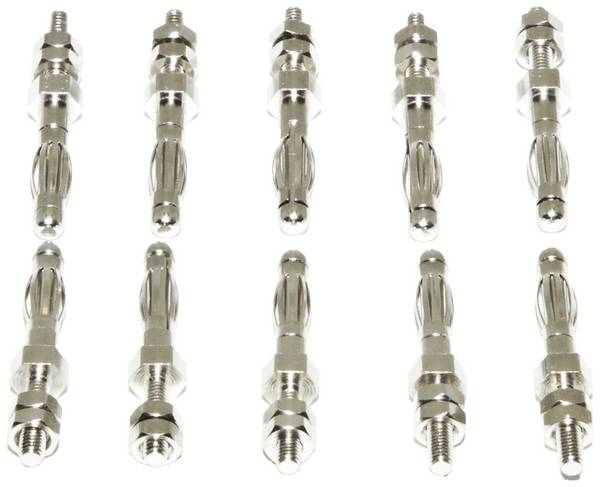

Bananenstecker bestehen aus einem Kunststoffgehäuse und einem Stift aus Metall, beispielsweise Aluminium oder Messing. Der Stift kann zusätzlich mit Gold, Kupfer oder Nickel beschichtet sein, was dafür sorgt, dass sich der Übertragungswiderstand verringert und die Leitfähigkeit erhöht. Um einen Bananenstecker beispielsweise mit einem Lautsprecherkabel zu verbinden, schraubt man zunächst das Kunststoffgehäuse ab.

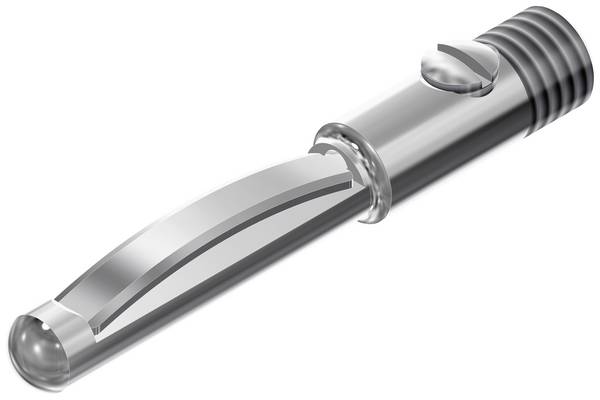

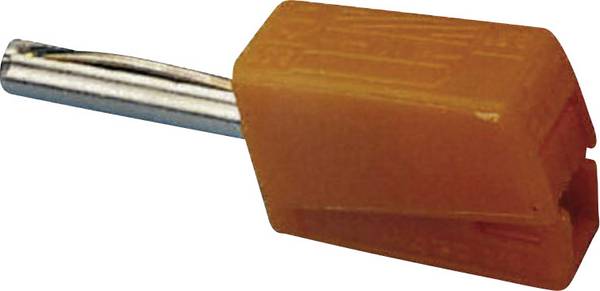

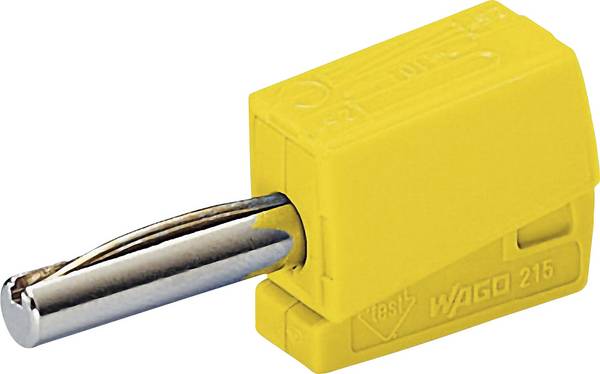

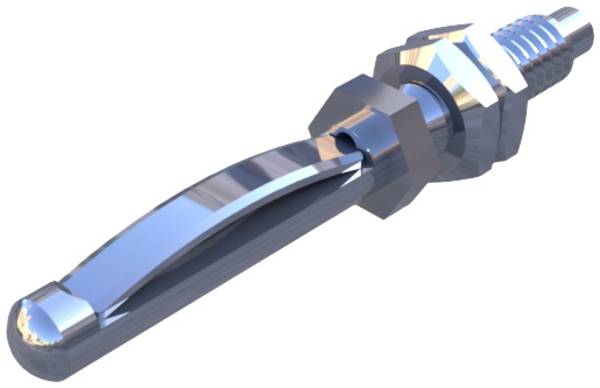

Mechanischer Aufbau

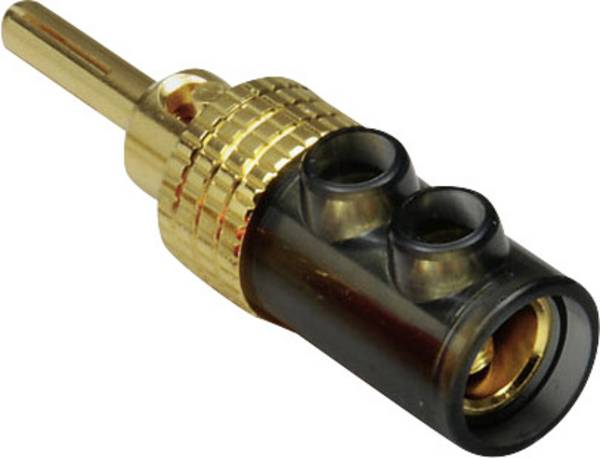

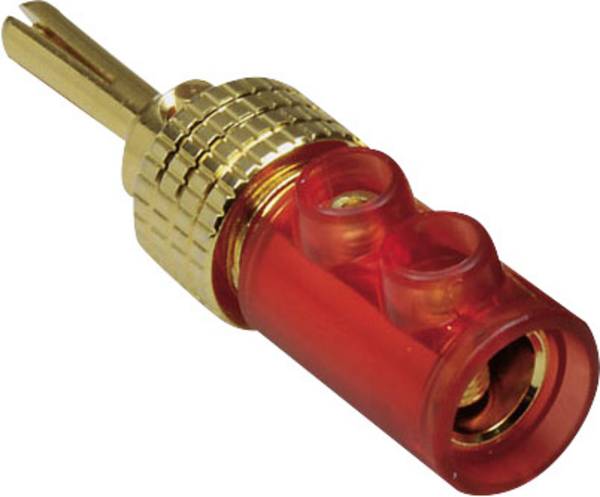

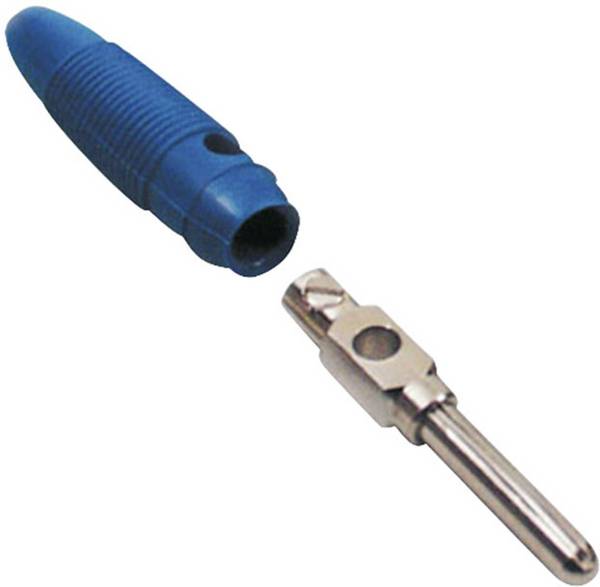

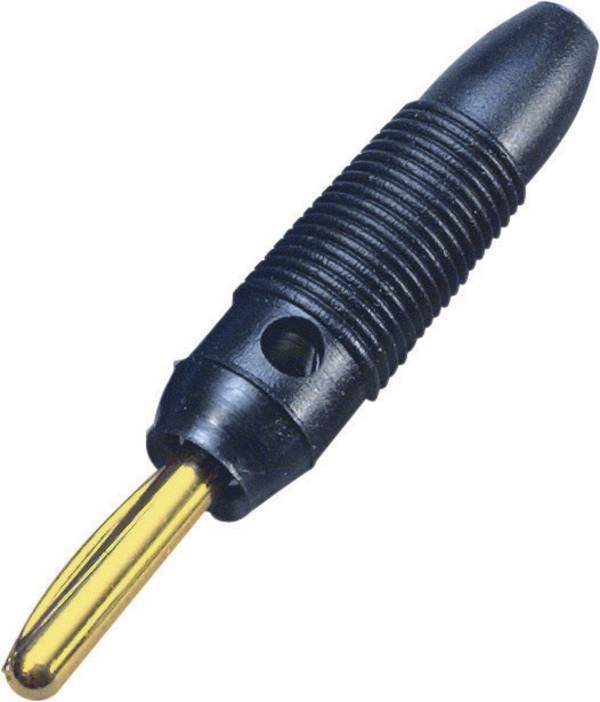

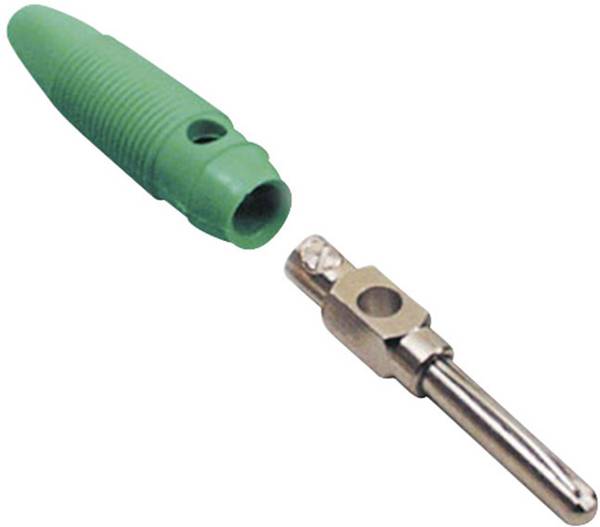

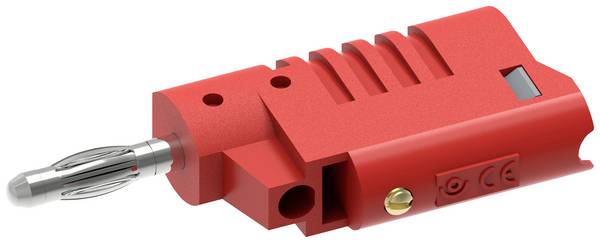

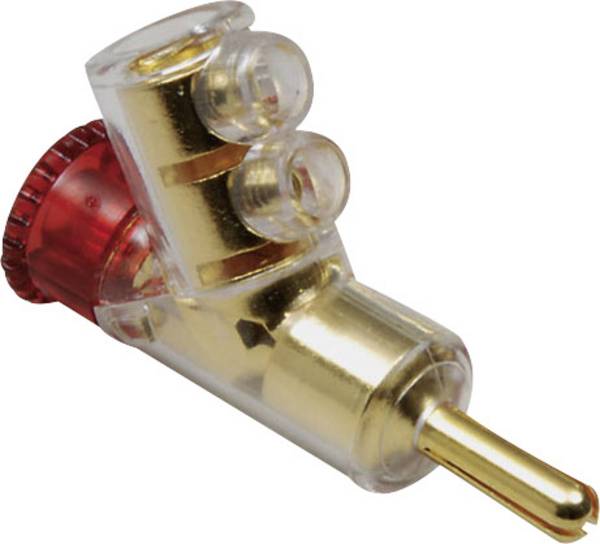

Bananenstecker, die oft für Lautsprecherkabel verwendet werden, verfügen im Regelfall über einen Isolationskörper mit einer Schraubklemme. Diese muss zunächst gelockert werden, indem die Madenschrauben mit einem Schraubenzieher gelöst, aber nicht unbedingt ganz herausgedreht werden. Anschließend isoliert man das Lautsprecherkabel etwa 1,5 cm ab. Typischerweise enthalten Lautsprecherkabel zwei voneinander isolierte Kupferleitungen. Die abisolierten Enden der jeweiligen Leitung werden leicht verdrillt, in die dafür vorgesehene Öffnung am Stift des Steckers gesteckt und festgeschraubt, um einen stabilen und sicheren Kontakt zwischen den Litzen und dem Stecker herzustellen.
Nach der Befestigung des Kunststoffgehäuses kann der Bananenstecker in die Bananenbuchse des Lautsprechers gesteckt werden. Eine bananenförmig gewölbte Blattfeder am Stift sorgt für optimalen Halt: Sie wird in der Buchse leicht gestaucht und verankert den Stecker durch den nach außen gerichteten Druck fest. Der Bananenstecker lässt sich dann nur noch mit geringem Kraftaufwand entfernen.

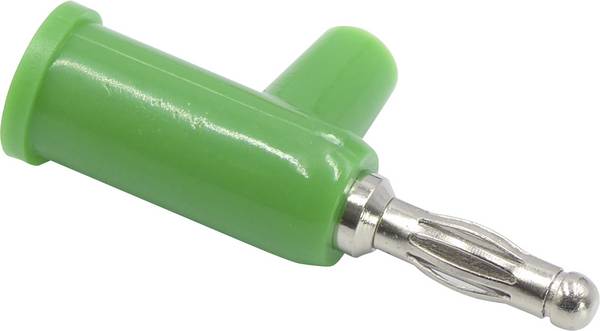

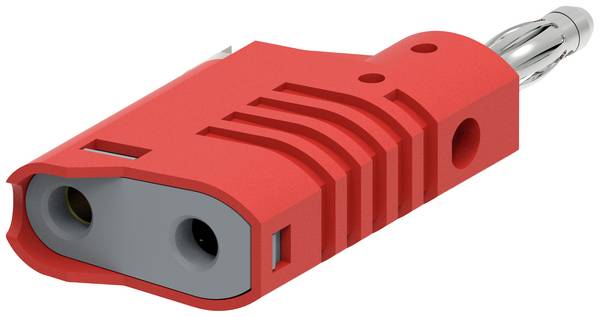

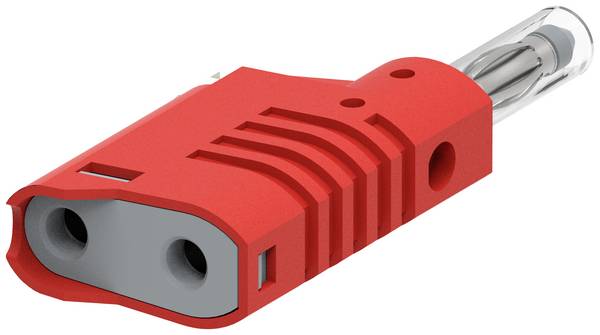

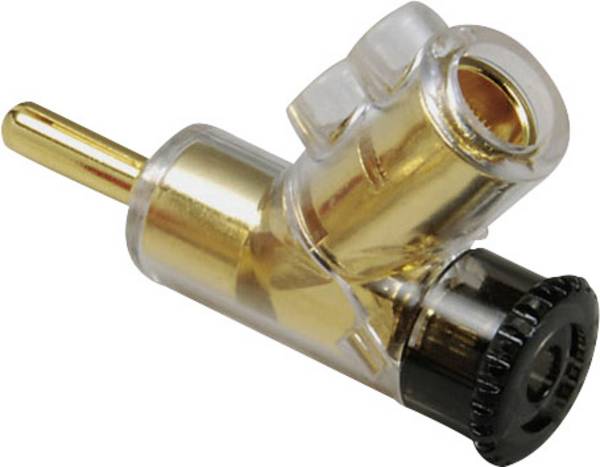

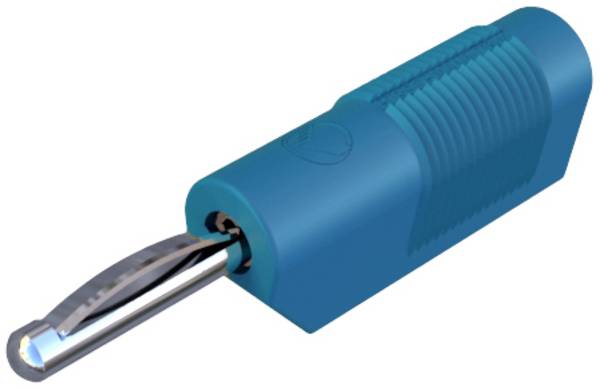

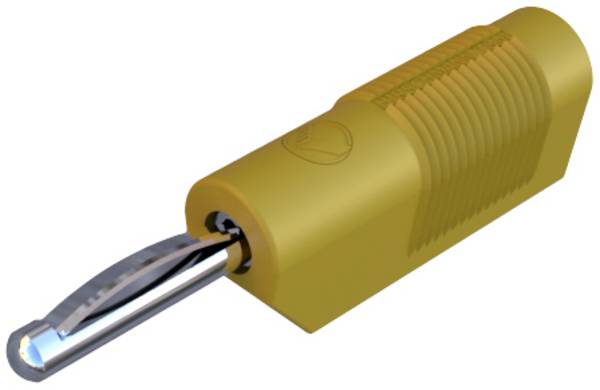

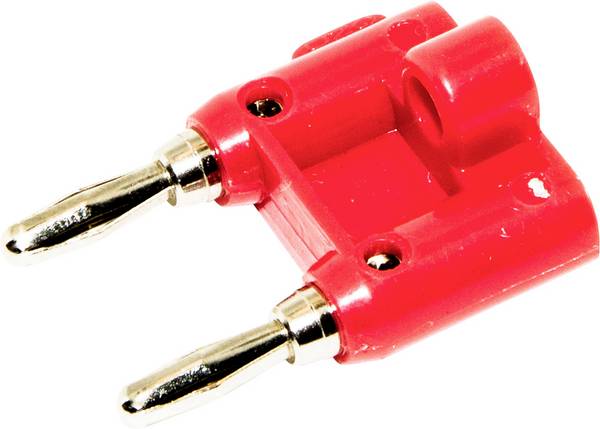

Bananenstecker, die speziell im Labor zum Einsatz kommen, verfügen typischerweise über ein Querloch oder eine Kupplung. Das Querloch dient als seitlicher Kabelanschluss, über den ein weiteres Messgerät per 4-mm-Stecker angebunden werden kann. Alternativ ermöglicht eine Bananensteckerkupplung das sichere Verbinden von zwei Steckern.
Isolierung
Bananenstecker bieten je nach Ausführung unterschiedliche Grade an Berührungsschutz. Bei einfachen Bananensteckern ist der leitende Stift nach dem Einstecken oder während der Handhabung teilweise ungeschützt und kann berührt werden. Bei unsachgemäßer Handhabung oder wenn unter Spannung stehend, besteht die Gefahr eines Kurzschlusses oder Stromunfalls. Daher ist stets Vorsicht geboten.

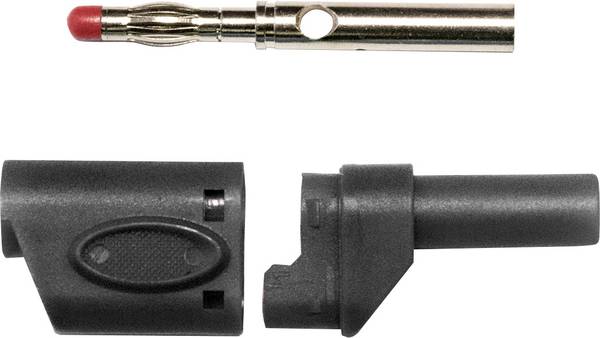

Sicherere Modelle verfügen über eine verschiebbare Kunststoffhülse. Diese Hülse deckt den leitenden Stift ab und schiebt sich erst beim Einstecken in eine Buchse zurück. Dies bietet einen erhöhten Berührungsschutz vor und während des Steckvorgangs. Solche Stecker passen in standardmäßige 4-mm-Sicherheitslaborbuchsen und -Kupplungen.

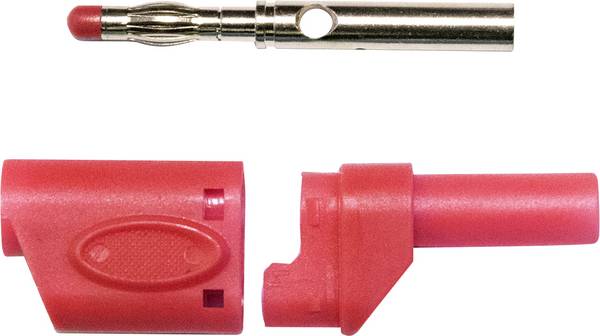

Am höchsten ist der Schutz bei Bananensteckern mit starrer, vollständiger Isolierhülse. Bei diesen Steckern ist der leitende Teil fast vollständig von Isolierung umgeben, wodurch das Risiko eines Kontakts stark minimiert wird. Allerdings können diese nur in speziell dafür ausgelegte 4-mm-Sicherheitsbuchsen gesteckt werden, die ausreichend Platz für die umgebende Isolierung bieten.
Mini-Bananenstecker

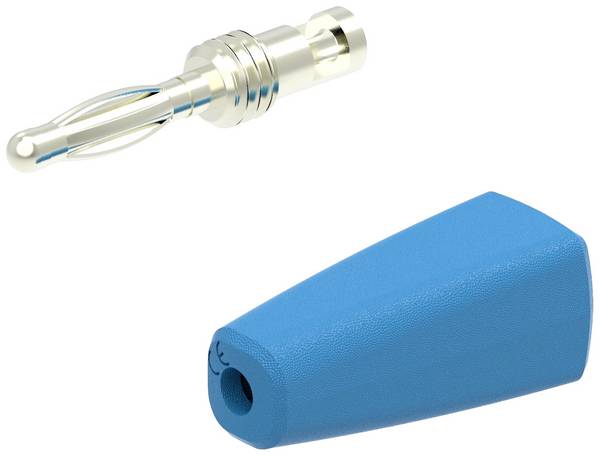

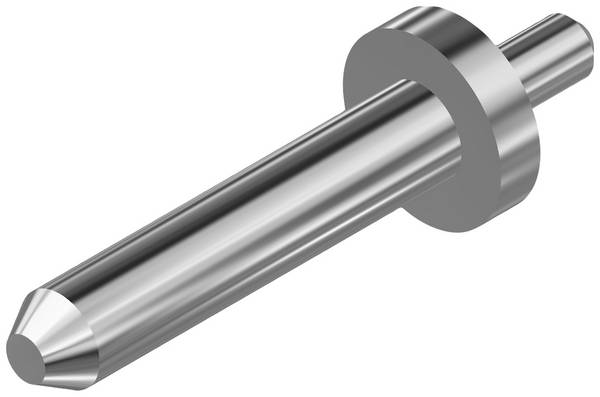

Mini-Bananenstecker zeichnen sich durch einen geringeren Stiftdurchmesser (häufig 2 mm oder 2,5 mm) aus. Sie sind ideal, wenn viele Stecker auf engem Raum benötigt werden oder in Geräten mit begrenztem Platzangebot. Ihre Anwendung erstreckt sich auch auf den Modellbau, wo sie zusammen mit ihren Gegenstücken, den Muffen, zur Stromversorgung von Steuergeräten und Decodern eingesetzt werden.
Büschelstecker

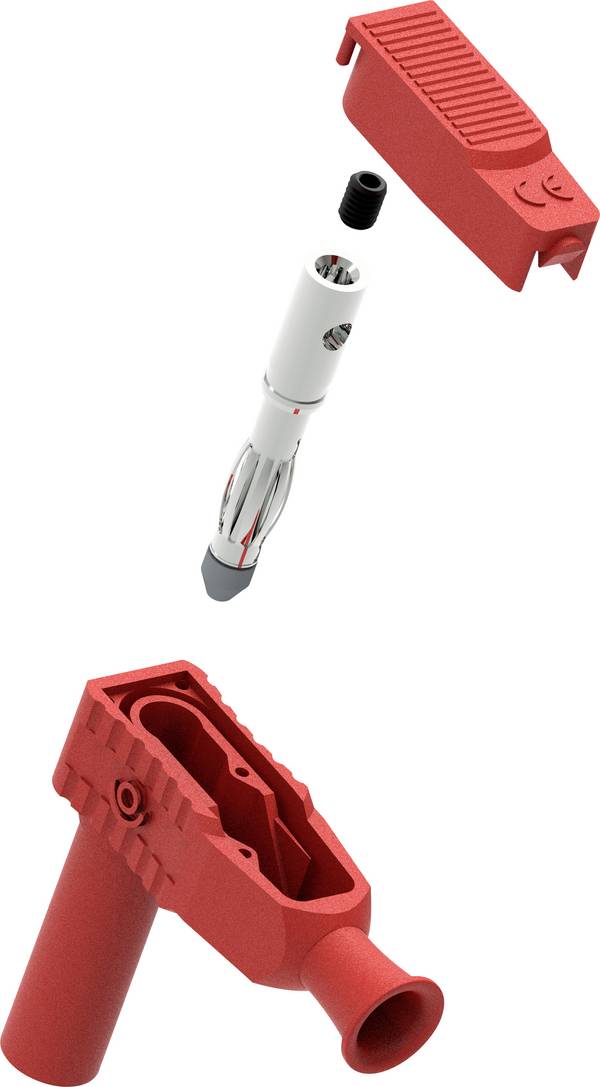

Der Stift von Büschelsteckern besteht aus mehreren sternförmig angeordneten Blattfedern (oftmals sechs oder mehr), die eine Vielzahl von Kontaktpunkten gewährleisten. Dies führt zu einem besonders niedrigen und stabilen Übergangswiderstand, was Büschelstecker zur bevorzugten Wahl für präzise Messvorhaben macht. Um diese Eigenschaften weiter zu optimieren und Korrosion vorzubeugen, sind Büschelstecker häufig vergoldet.
Hohlbananas (Hohlstecker)
Hohlstecker, auch Hohlbananas genannt, verfügen über einen hohlen Stift und bieten eine robuste Verbindung. Sie sind oft in Anwendungen zu finden, die eine feste und dauerhafte Steckverbindung erfordern, beispielsweise in der Audiotechnik.
Weitere Durchmesser
Obwohl 4 mm der Standard ist, gibt es auch spezialisierte Bananenstecker mit geringfügig abweichenden oder größeren Durchmessern für spezielle industrielle oder Laboranwendungen.
Bei der Auswahl des passenden Bananensteckers sind verschiedene Parameter entscheidend, um eine optimale und sichere Verbindung zu gewährleisten:
1) Größe / Stiftdurchmesser
Die Größe des Bananensteckers ist ein primäres Auswahlkriterium. Standard-Bananenstecker verfügen über einen Stiftdurchmesser von 4 mm, sind für Ströme bis zu 16 A ausgelegt und passen zu einer Vielzahl von Elektro- und Audiogeräten. Für Anwendungen mit begrenztem Platz oder im Modellbau sind Mini-Bananenstecker mit einem Durchmesser von 2 bis 3 mm die ideale Wahl.
2) Anschlussart / Verbindung zum Kabel
Bananenstecker bieten unterschiedliche Methoden zur Verbindung mit dem Kabel. Gängige Verfahren sind das Schrauben, Löten oder Crimpen des Kabels an den Stecker. Es ist essenziell, dass der gewählte Stecker für die beabsichtigte Anschlussart geeignet ist und der Kabelquerschnitt zum Stecker passt. Die Kabeleinfassung muss alle Litzen sicher und ohne zu klemmen aufnehmen können, um einen optimalen Kontakt zu gewährleisten.
3) Kontaktmaterial und -beschichtung
Besonders bei Anwendungen, die hohe Präzision erfordern (z.B. Messungen, Versuchsaufbauten, anspruchsvolle Audiotechnik), sind das Kontaktmaterial und dessen Beschichtung von großer Bedeutung. Empfehlenswert sind Beschichtungen aus Gold, Kupfer oder Nickel. Diese Materialien sind nicht nur korrosionsbeständig, sondern auch besonders leitfähig, was sich positiv auf die Qualität der Signalübertragung auswirkt.
Bevor man einen Bananenstecker in den Anschluss eines Lautsprechers stecken kann, muss man einen darin befindlichen Kunststoffstöpsel entfernen. Dabei handelt es sich um einen Schutzpin, der innerhalb der EU für HiFi-Geräte mit Bananenbuchsen vorgeschrieben ist.
Hintergrund der Vorschrift ist, dass der Einsatz von Bananensteckern ein Sicherheitsrisiko birgt, da sie exakt in Steckdosen passen. Zwar ist es nicht verboten, den Steckertyp zu verwenden, mit dieser Vorgabe wollte man jedoch eine Einschränkung schaffen. Das Entfernen des Schutzpins erfolgt auf eigene Gefahr.
Welche Sicherheitsnormen erfüllen Bananenstecker und welche Kategorien (CAT) sind relevant?
Bananenstecker, insbesondere solche, die als Messleitungen verwendet werden, müssen der Sicherheitsnorm DIN EN 61010-031 entsprechen. Für die sichere Anwendung in verschiedenen Umgebungen sind die Messkategorien (CAT I bis CAT IV) entscheidend. Diese geben die maximale Betriebsspannung und Überspannungsfestigkeit an; beispielsweise ist CAT III für Messungen an Gebäudeinstallationen und CAT IV für Messungen an der Quelle der Niederspannungsinstallation relevant. Die korrekte CAT-Einstufung auf der Messleitung oder dem Stecker muss unbedingt beachtet werden.
Welcher maximale Kabelquerschnitt kann an Bananenstecker angeschlossen werden?
Der maximal anschließbare Kabelquerschnitt hängt vom spezifischen Design des Bananensteckers und seiner Anschlussart (z.B. Schraubklemme, Lötanschluss, Crimpverbindung) ab. Standardmäßige 4-mm-Bananenstecker, die für Ströme bis 16 A ausgelegt sind, können typischerweise Kabelquerschnitte von bis zu 2,5 mm² oder 4 mm² aufnehmen. Die genauen Spezifikationen finden sich stets in den technischen Daten des jeweiligen Steckers.
Wann sind Sicherheits-Bananenstecker mit starrer oder verschiebbarer Isolierhülse Pflicht?
Sicherheits-Bananenstecker sind immer dann Pflicht, wenn ein umfassender Berührungsschutz bei der Arbeit an oder mit spannungsführenden elektrischen Anlagen erforderlich ist, insbesondere in der Messtechnik oder im Labor. Sie sind für Anwendungen mit höheren Messkategorien (CAT-Ratings) vorgeschrieben, um zu gewährleisten, dass leitende Teile vor, während und nach dem Steckvorgang vollständig geschützt sind und passen in spezielle Sicherheitsbuchsen.
Welche Rolle spielen Kontaktmaterialien und Beschichtungen (z.B. Gold, Nickel) für die Leistung und Langlebigkeit?
Kontaktmaterialien und deren Beschichtungen sind entscheidend für die elektrische Leitfähigkeit, Korrosionsbeständigkeit und mechanische Langlebigkeit von Bananensteckern. Vergoldete Kontakte bieten eine exzellente Leitfähigkeit und sind extrem korrosionsbeständig, ideal für Präzisionsmessungen und hochwertige Audioanwendungen. Vernickelte Kontakte sind robuster gegenüber mechanischem Verschleiß und bieten einen guten Korrosionsschutz, während reines Kupfer zwar sehr leitfähig ist, aber unbehandelt zur Oxidation neigt, wenn es nicht beschichtet ist.
Sind Bananenstecker verpolungssicher?
Nein, Bananenstecker sind standardmäßig nicht verpolungssicher konzipiert. Das bedeutet, sie können unabhängig von der korrekten Ausrichtung in eine Buchse gesteckt werden. Daher ist es äußerst wichtig, beim Anschließen immer auf die korrekte Polung (Plus/Minus, Phase/Null) zu achten, um Schäden an Geräten oder fehlerhafte Messergebnisse zu vermeiden. Die meisten Messleitungen und Bananenstecker sind zu diesem Zweck farblich (z.B. rot/schwarz) oder durch andere Markierungen gekennzeichnet.
Gibt es eine Möglichkeit, Bananenstecker und -buchsen unterschiedlicher Durchmesser zu verbinden?

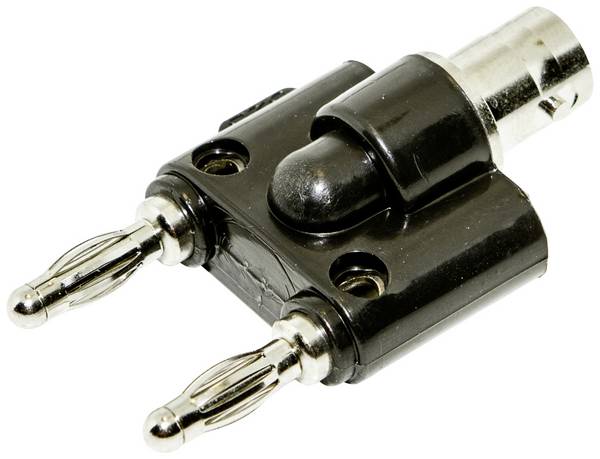

Ja, für diesen Zweck gibt es spezielle Adapter. Diese ermöglichen es, Bananenstecker und -buchsen unterschiedlicher Größen (z.B. von 4 mm auf 2 mm oder umgekehrt) miteinander zu verbinden und so Kompatibilität herzustellen. Adapter sind ein praktisches und häufig genutztes Zubehör in vielen Anwendungsbereichen, um Flexibilität bei bestehender Ausrüstung zu gewährleisten.
Was kann ich tun, wenn mein Lautsprecher keine Bananenbuchse aufweist?
Wenn Ihr Lautsprecher keine Bananenbuchse besitzt, können Sie direkt keine Bananenstecker verwenden. Eine gängige Alternative sind Kabelschuhe, die am Kabelende befestigt und dann unter den Schraubanschlüssen der Polklemmen des Lautsprechers oder Verstärkers fixiert werden. Kabelschuhe sind gut geeignet für diese Verbindung, sollten jedoch regelmäßig auf festen Sitz überprüft und gegebenenfalls nachgezogen werden, da sie sich mit der Zeit lockern können.
