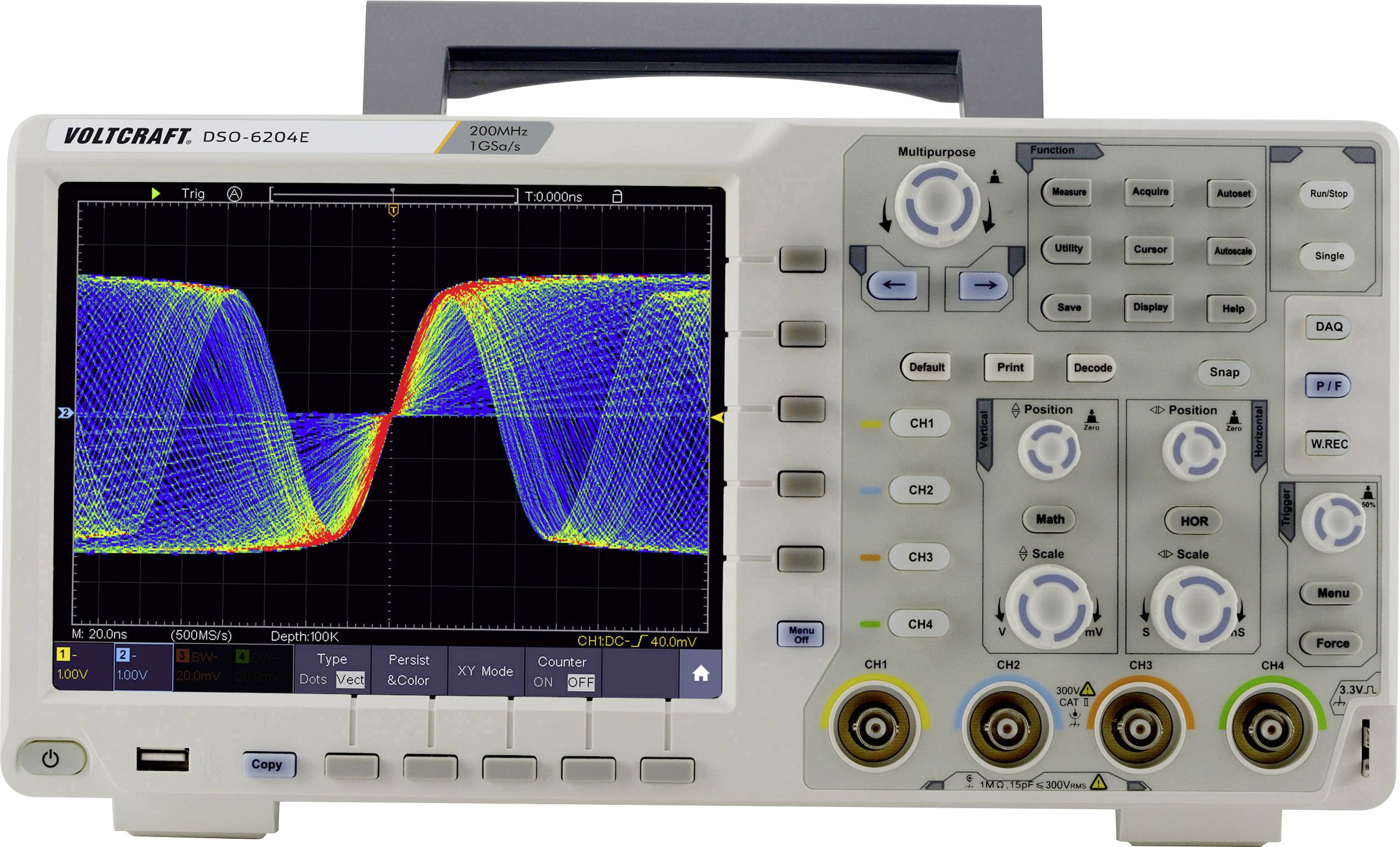

Oszilloskope sind seit Jahrzehnten unverzichtbare Werkzeuge für Ingenieure und Techniker in der Elektronikentwicklung und -wartung. Während früher analoge Geräte dominierten, hat die Digitalisierung auch hier einen Paradigmenwechsel herbeigeführt. Digitale Oszilloskope haben die analogen Modelle in vielen Bereichen abgelöst, da sie eine wesentlich präzisere und detailliertere Analyse elektrischer Signale ermöglichen. Im Gegensatz zu ihren analogen Vorgängern wandeln digitale Oszilloskope die kontinuierlichen analogen Signale in diskrete digitale Werte um. Diese digitalen Daten können nicht nur in Echtzeit auf dem Bildschirm dargestellt, sondern auch gespeichert und anschließend mit leistungsstarken Software-Tools tiefgehend analysiert werden.
In diesem Ratgeber möchten wir Ihnen einen umfassenden Überblick über die Funktionsweise, die verschiedenen Typen und die wichtigsten Kaufkriterien digitaler Oszilloskope geben. Wir erklären Ihnen Schritt für Schritt, wie ein digitales Oszilloskop aufgebaut ist und welche Funktionen es bietet. Zudem gehen wir auf die verschiedenen Bauformen ein, die von kompakten Handgeräten bis hin zu hochleistungsfähigen Benchtop-Modellen reichen. Ein weiterer wichtiger Aspekt ist die Kalibrierung der Tastköpfe, die für genaue Messungen unerlässlich ist. Abschließend geben wir Ihnen wertvolle Tipps, auf die Sie bei der Auswahl eines digitalen Oszilloskops achten sollten, damit Sie das für Ihre spezifischen Anforderungen optimale Gerät finden.
Ein Digital-Oszilloskop ist ein unverzichtbares elektronisches Messinstrument in der Elektronikentwicklung, Fehleranalyse und Wartung. Es ermöglicht die visuelle Darstellung von elektrischen Signalen und liefert wertvolle Einblicke in das Verhalten elektronischer Schaltungen, indem es Spannungsverläufe über die Zeit präzise darstellt und analysiert. Dabei bieten digitale Oszilloskope gegenüber analogen Modellen zahlreiche Vorteile, wie beispielsweise eine höhere Messgenauigkeit, erweiterte Analysefunktionen und digitale Speicherung.
Im Kern wandelt ein Digital-Oszilloskop analoge Eingangssignale in digitale Informationen um, die auf einem Bildschirm als Kurvenform erscheinen. Das ermöglicht die Beobachtung von Signalverläufen, Spannungsspitzen, Frequenzen und anderen Eigenschaften. Dies geschieht durch einen Analog-Digital-Wandler (ADC), der das Signal in regelmäßigen Abständen abtastet und die Messwerte in digitale Daten umwandelt. Die Abtastrate (Sa/s) bestimmt die Genauigkeit und Detailtreue der Signaldarstellung.
Digital-Oszilloskope bieten verschiedene Trigger-Optionen, um spezifische Ereignisse im Signal zu erfassen und darzustellen. Der Trigger – also der Auslöser – lässt sich frei definieren, beispielsweise als eine bestimme Spannung oder Frequenz. Größer Vorteil ist allerdings die Datenspeicherung. Digitale Speicher-Oszilloskope können große Mengen von Daten speichern und ermöglichen so die Analyse von Signalen über längere Zeiträume hinweg. Diese Daten lassen sich auch auf externen Speichermedien ablegen. Zudem bieten die meisten Geräte verschiedene mathematische Funktionen zur Signalverarbeitung, dazu zählen Addition, Subtraktion, Multiplikation und die Fourier-Transformation.

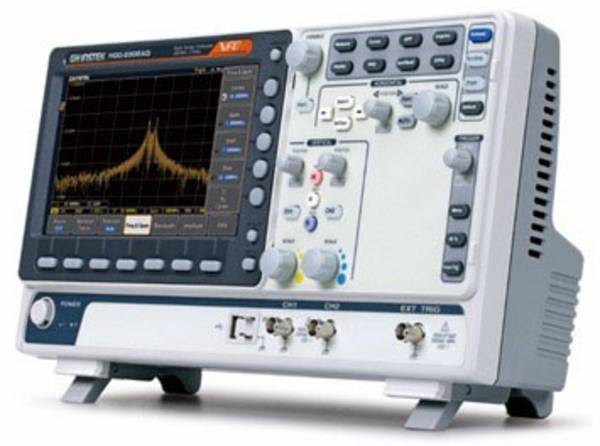

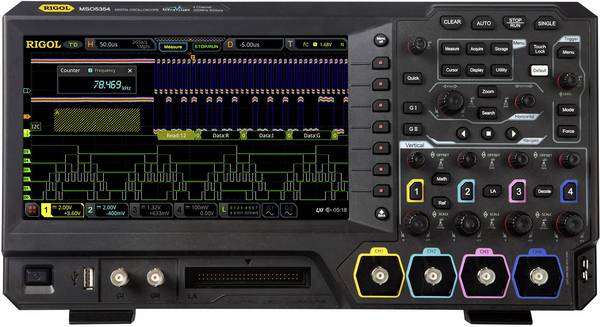

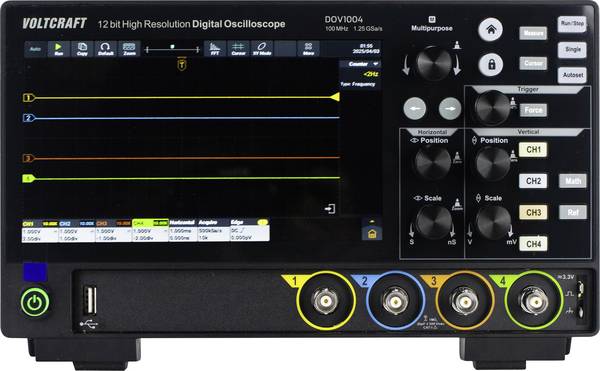

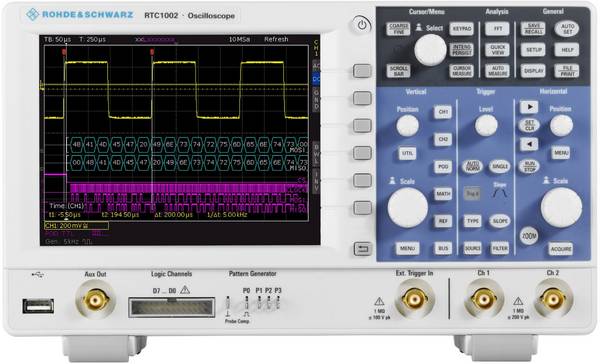

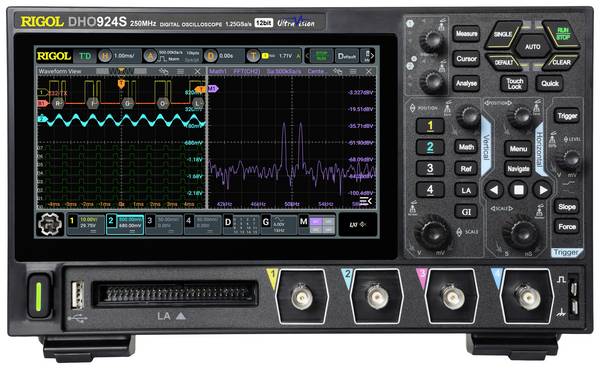

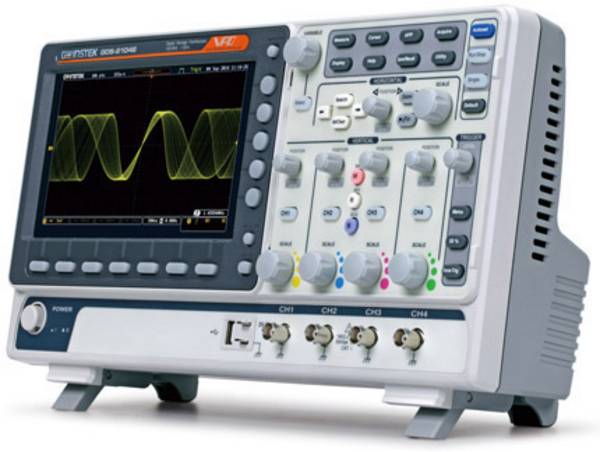

Nutzen Sie den Conrad Kalibrierservice für Digital-Oszilloskope
Verlässliche Messergebnisse sind im professionellen Einsatz unerlässlich. Deshalb bietet Conrad für Geschäftskunden einen ISO- und DAkkS-zertifizierten Kalibrierservice an, damit Ihre Digital-Oszilloskope jederzeit normkonforme und hochpräzise Ergebnisse liefern. Vertiefende Informationen zu Prüfverfahren, Normen und Intervallen lesen Sie in unserem Ratgeber „Kalibrierung » Definition, Anleitung & Bedeutung“.
1. Signalerfassung
Das elektrische Signal, das untersucht werden soll, wird über einen Tastkopf an das Oszilloskop angeschlossen. Der Tastkopf wandelt das Signal in eine für das Oszilloskop geeignete Spannung um.
2. Vorverstärkung
Das Signal wird durch einen Vorverstärker geleitet, um es auf einen geeigneten Pegel für die weitere Verarbeitung zu bringen. Der Vorverstärker passt den Pegel des Signals vom Tastkopf an.
3. Abtastung und Digitalisierung
Ein Analog-Digital-Wandler (ADC) wandelt das analoge Signal in regelmäßigen Abständen in digitale Werte um. Die Abtastrate bestimmt die Genauigkeit dieser Umwandlung.
4. Speicherung
Die digitalisierten Messwerte werden im Arbeitsspeicher des Oszilloskops abgelegt.
Die Größe des Speichers bestimmt,
wie viele Messpunkte aufgezeichnet werden können.
5. Signalverarbeitung
Die gespeicherten Daten können nun weiterverarbeitet werden.
Das kann die Anwendung von Filtern,
mathematischen Funktionen und Fourier-Transformationen umfassen.
6. Darstellung
Die verarbeiteten Daten werden schließlich auf einem Bildschirm dargestellt, typischerweise als Kurvenform in einem Zeit-Spannungs-Diagramm. Moderne Digital-Oszilloskope verfügen dazu über hochauflösende Farbdisplays, die eine klare und präzise Darstellung der Signale ermöglichen.
7. Triggerung
Um sicherzustellen, dass das Oszilloskop das Signal zum richtigen Zeitpunkt erfasst, verfügen digitale Oszilloskope über Trigger-Funktionen. Diese ermöglichen es, die Aufzeichnung des Signals an einem bestimmten Punkt zu starten, beispielsweise wenn das Signal einen bestimmten Spannungspegel überschreitet.
8. Messfunktionen
Digitale Oszilloskope bieten eine Vielzahl von automatischen Messfunktionen, die es ermöglichen, Parameter wie Amplitude, Frequenz, Anstiegszeit usw. schnell und präzise zu bestimmen. Diese Funktionen sparen Zeit und reduzieren das Risiko menschlicher Fehler bei manuellen Messungen.
9. Speicherung und Dokumentation
Die digitalen Daten und die erstellten Kurvenformen lassen sich im Allgemeinen auf internen oder externen Speichermedien speichern und bei Bedarf exportieren oder weiterverarbeiten,
was eine umfassende Dokumentation und Analyse ermöglicht.
10. Bedienung
Die Gerätebedienung erfolgt traditionell über mechanische Elemente wie Schalter und Drehknöpfe.
Moderne Modelle setzen zunehmend auf intuitive Touchscreens.
Die einstellbaren Parameter umfassen Zeitbasis, Spannungsbereich und Triggerpegel.

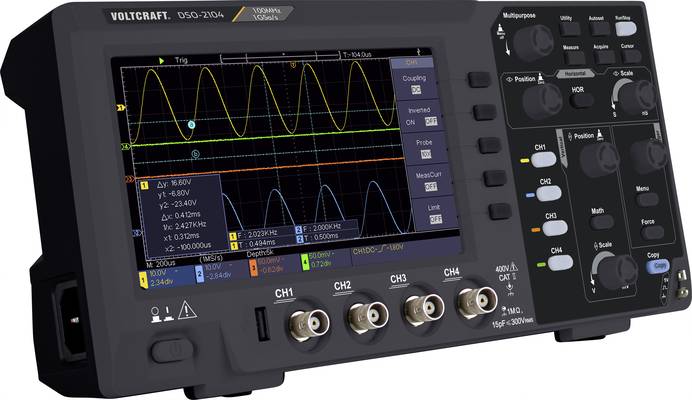

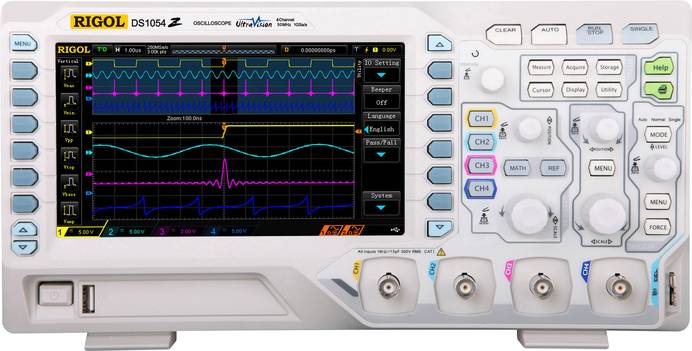

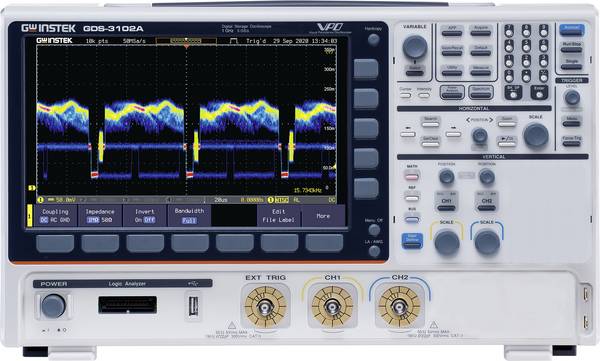

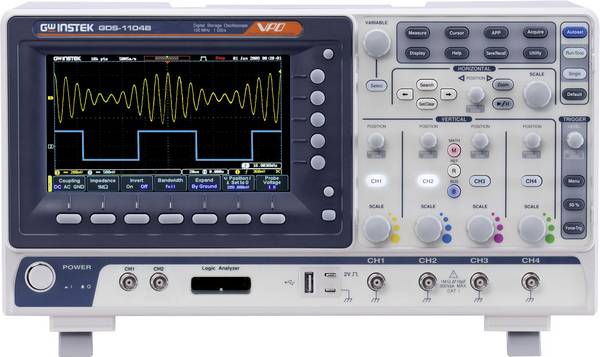

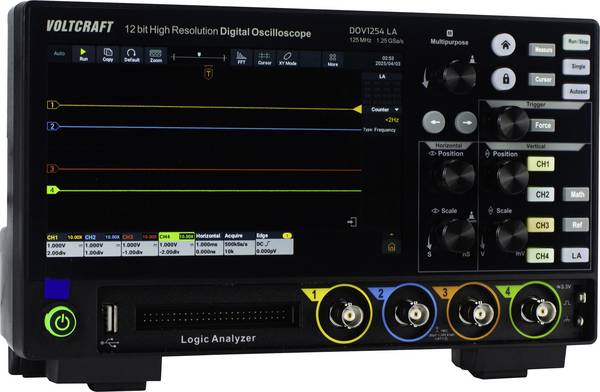

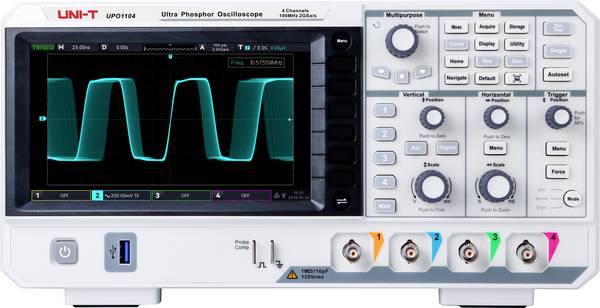

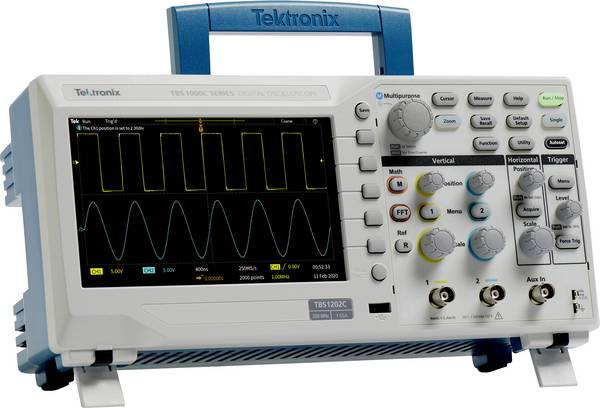

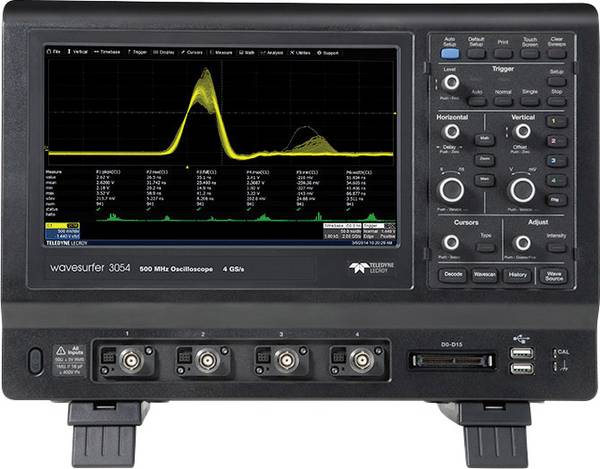

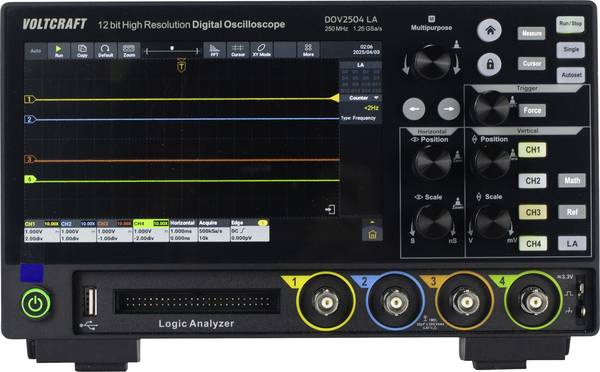

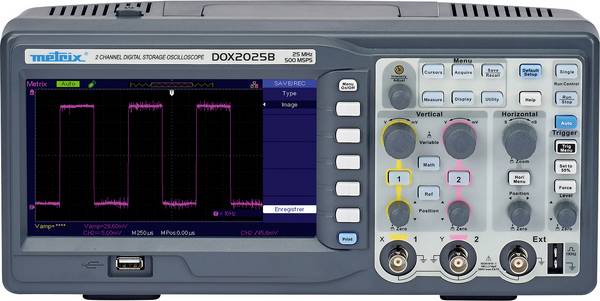

Stand-Alone Digital-Oszilloskope
Sie sind eigenständige Geräte mit eingebautem Bildschirm und Bedienelementen. Sie nutzen Netzstrom als Energiequelle und sind weit verbreitet in Laboren und Werkstätten.

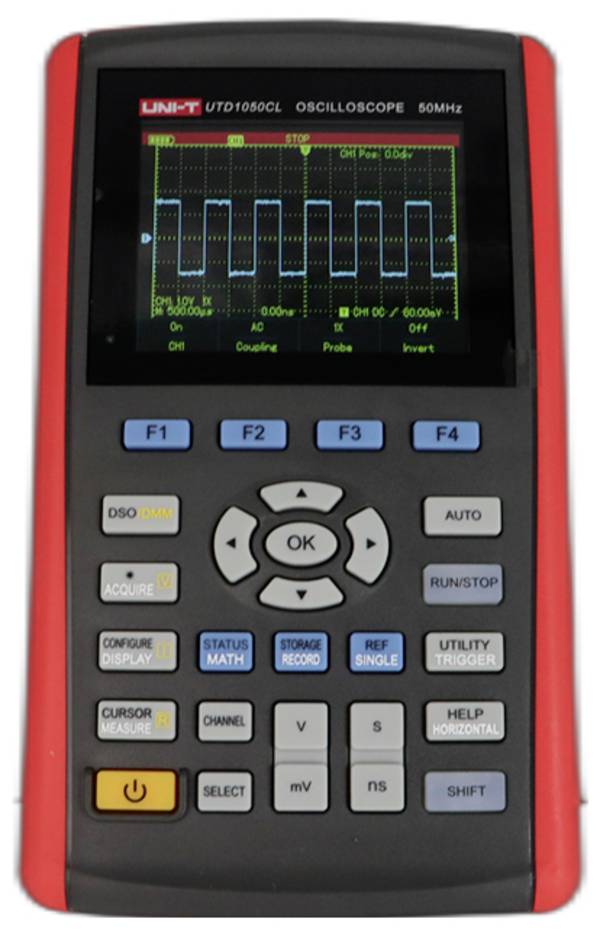

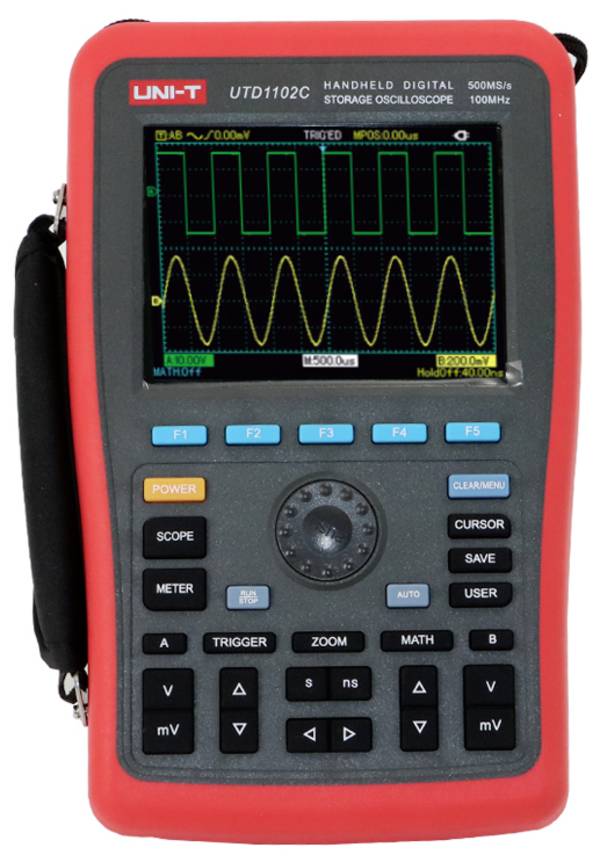

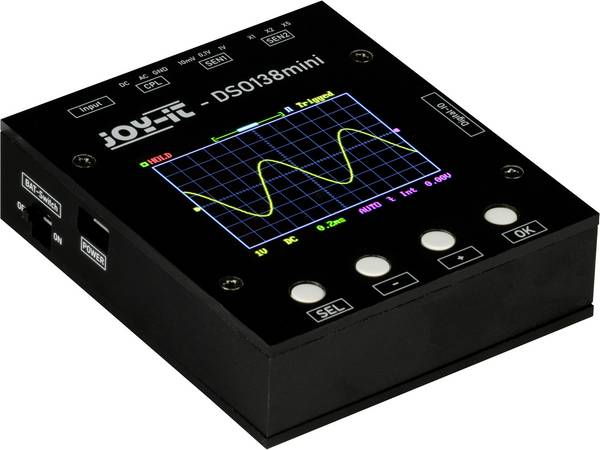

Handheld-Oszilloskope
Leichte und kompakte, tragbare Oszilloskope. Sie eignen sich für den Außeneinsatz und die Fehlersuche vor Ort. Besonders beliebt sind seit einiger Zeit Kombigeräte, bestehend aus Multimeter und Digital-Oszilloskop. Sie besitzen ein besonders großes, hochauflösendes Farbdisplay. Die Eingangsbuchsen sind identisch mit denen eines Multimeters, ergänzt um eine Koaxialbuchse für das Kabel eines Tastkopfs. Die Bedienung erfolgt in der Regel über Steuertasten. Vorhanden ist im Allgemeinen auch ein USB-Anschluss.
USB-Oszilloskope
Diese Geräte werden über USB mit einem Laptop-Computer verbunden. Der Computer fungiert als Anzeige- und Bediengerät. Sie sind kompakt und kostengünstig. Kaum noch anzutreffen sind dagegen PCI/PCIe-Oszilloskope. Diese Messgeräte sind als interne PC-Steckkarten konzipiert, bieten zwar eine hohe Leistung und Geschwindigkeit, erfordern zum Betrieb aber einen normalen PC.

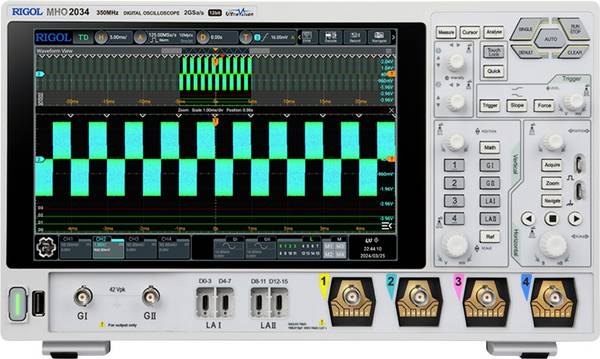

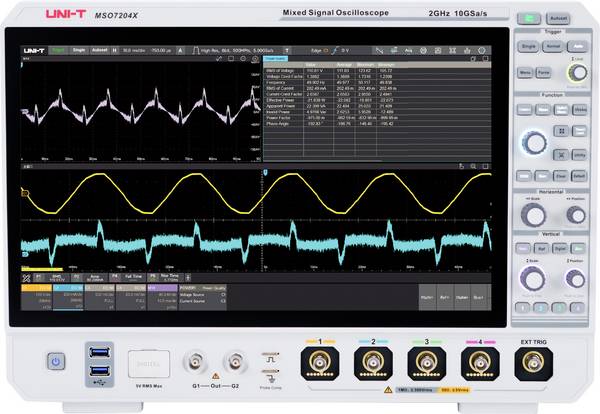

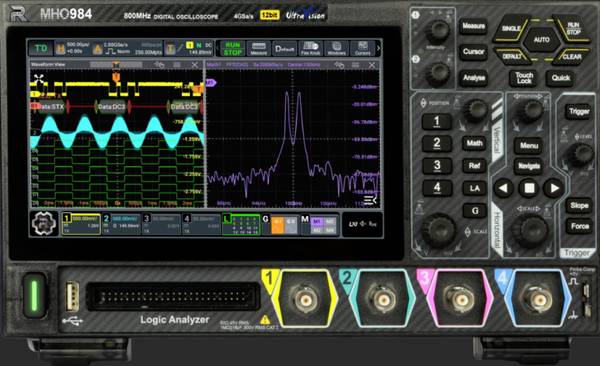

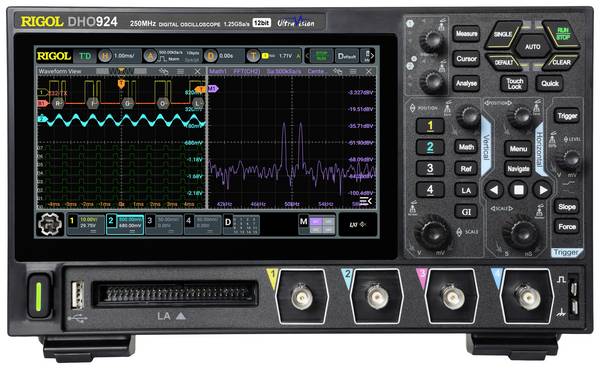

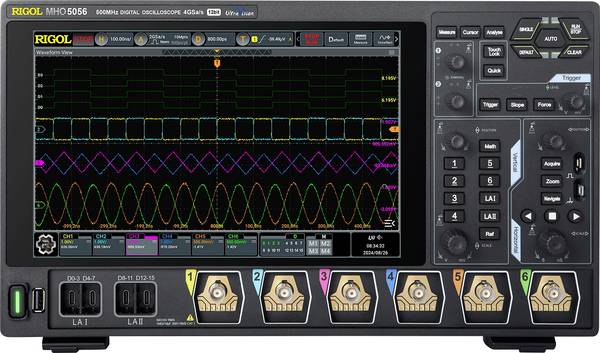

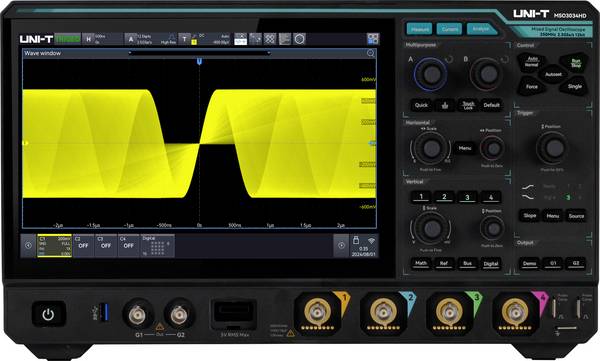

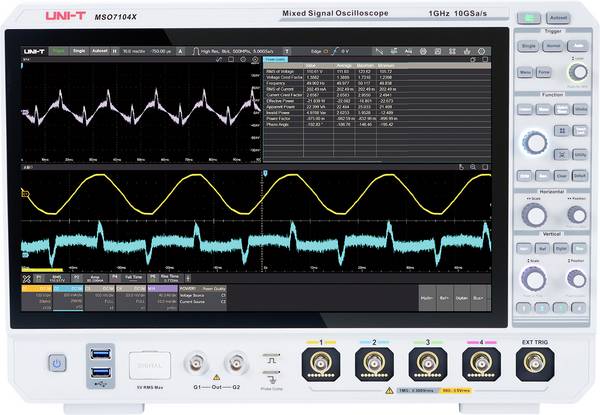

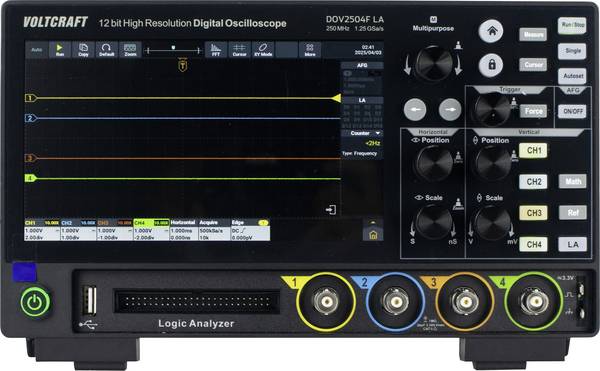

Mixed-Signal-Oszilloskope
Sie können sowohl analoge als auch digitale Signale erfassen und anzeigen. Nützlich für die Analyse von Systemen, die sowohl analoge als auch digitale Komponenten enthalten.

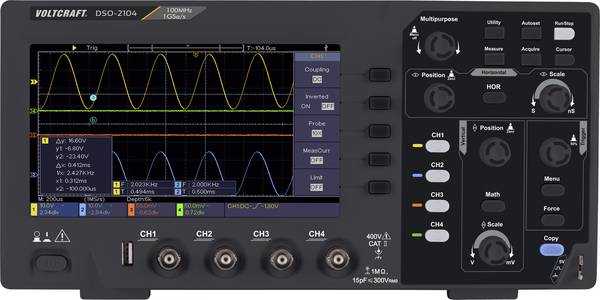

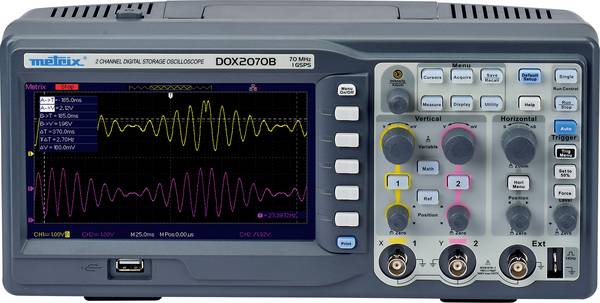

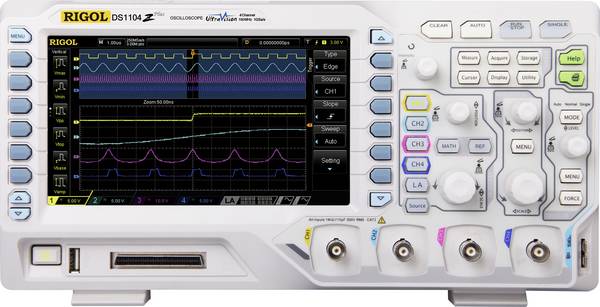

Speicher-Oszilloskope
Oft auch als DSOs bezeichnet, repräsentieren sie mittlerweile den Standard: Sie speichern die digitalen Daten der erfassten Signale, erlauben eine detaillierte Analyse und spätere Betrachtung.
Mixed-Domain-Oszilloskope
Diese Geräte kombinieren die Funktionen eines Oszilloskops mit einem Spektrum-Analysator. Sie ermöglichen die gleichzeitige Analyse von Zeit- und Frequenzbereichssignalen und sind ideal für die Analyse von Hochfrequenzsignalen.
Netzwerk-Oszilloskope
In Netzwerken integriert, lassen sich diese Messgeräte über Ethernet oder andere Netzwerkprotokolle fernsteuern. Sie sind nützlich für Remote-Überwachung und -Analyse.
Hochleistungs-Oszilloskope
Sie markieren die Spitze der Technologie und sind entsprechend kostspielig. Dafür bieten sie sehr hohe Abtastraten, Auflösungen, Bandbreiten und Speichergrößen. Geeignet für anspruchsvollste Anwendungen in der Forschung und Entwicklung.
Der Abgleich von Tastköpfen für digitale Oszilloskope ist wichtig für genaue Messungen. Tastköpfe fungieren als Schnittstelle zwischen der Schaltung und dem Oszilloskop und sind entscheidend für die Genauigkeit und Zuverlässigkeit der Messungen. Sie besitzen meist eine Spitze oder einen Haken zum direkten Kontakt mit dem Messpunkt. Am Griffstück abgezweigt ist der Erd- beziehungsweise Masseanschluss, der einen sicheren Bezugspunkt für Messungen bietet. Die Verbindung zum Oszilloskop erfolgt über ein Koaxialkabel, das das Signal überträgt und Störungen minimiert.
Der Abgleich stellt sicher, dass der Tastkopf das Eingangssignal korrekt überträgt. Viele Tastköpfe besitzen eine Dämpfungsschaltung aus Widerständen und Kondensatoren, die die Spannung des Signals reduziert, um eine Überlastung des Oszilloskops zu verhindern und einen größeren Messbereich zu ermöglichen. Die typischen Dämpfungsverhältnisse liegen bei Faktor 1 und Faktor 10.
Um einen Tastkopf abzugleichen, wird ein Kalibrierungssignal (typischerweise eine Rechteckwelle) vom Oszilloskop genutzt. Der Tastkopf wird angeschlossen und die angezeigte Wellenform mit der Soll-Form verglichen. Weichen sie ab, kann der Tastkopf über eine Stellschraube justiert werden, bis die angezeigte Wellenform dem Kalibrierungssignal entspricht.
Aktive Tastköpfe enthalten Verstärker und andere aktive Komponenten, die das Signal verstärken, eine hohe Eingangsimpedanz bieten und eine breitere Bandbreite ermöglichen. Dies minimiert die Belastung der Schaltung und ermöglicht genauere Messungen, insbesondere bei Hochfrequenzsignalen. Diese benötigen meist keine manuelle Justierung. Neben den Standard-Tastköpfen sind auch Strom-Tastköpfe, Differenz-Tastköpfe und Hochspannungs-Tastköpfe erhältlich.
Ein regelmäßiger Abgleich ist empfehlenswert, da sich die Eigenschaften des Tastkopfs im Laufe der Zeit ändern können. Beachten Sie die Empfehlungen des Herstellers und passen Sie die Abgleich-Intervalle an die spezifische Nutzung des Tastkopfes an. Als Richtlinie gilt:
Bei häufiger Nutzung: Einmal im Monat oder alle paar Wochen.
Bei seltener Nutzung oder Lagerung: Vor jeder wichtigen Messung.
Nach mechanischer Beanspruchung oder extremen Temperaturen: Unmittelbar nach solchen Ereignissen.
Bandbreite
Die Bandbreite ist eine der wichtigsten Spezifikationen eines Oszilloskops und gibt an, bis zu welcher Frequenz Signale genau dargestellt werden können. Technisch ist sie die Frequenz, bei der die Amplitude eines sinusförmigen Signals auf 70,7% (-3 dB) abfällt. Dieser -3-dB-Punkt sollte mindestens das Fünffache der höchsten zu messenden Signalfrequenz betragen, um eine genaue Darstellung zu gewährleisten.
Eine höhere Bandbreite ermöglicht die Messung schnellerer Signale und detailliertere Analysen. Für einfache Anwendungen reicht oft eine geringere Bandbreite, während anspruchsvollere Messungen eine höhere erfordern. Übliche Bandbreiten reichen von 200 kHz bis 2 GHz, wobei die meisten Geräte im Megahertz-Bereich liegen (z.B. 70 MHz, 100 MHz, 200 MHz).
Abtastrate
Die Abtastrate (Sampling-Rate) ist ein entscheidender Faktor für die Genauigkeit und Detailtreue der Signaldarstellung und bestimmt, wie oft pro Sekunde ein Oszilloskop das Signal in Messpunkte umwandelt.
Eine höhere Abtastrate ermöglicht eine genauere Darstellung, insbesondere bei schnellen Signalen.
Als Faustregel gilt: Die Abtastrate sollte mindestens zehnmal höher sein als die höchste zu messende Signalfrequenz, um Aliasing-Effekte zu vermeiden.
Die Abtastrate wird in Samples pro Sekunde (Sa/s) angegeben. Gängige Raten liegen im Bereich von 1 bis 2 Gigasamples pro Sekunde (GSa/s), während preisgünstigere Modelle oft nur Abtastraten im Megahertz-Bereich erreichen, beispielsweise 200 oder 500 MSa/s.
Auflösung
Die Auflösung eines Oszilloskops gibt an, wie fein es Spannungsänderungen darstellen kann. Sie wird durch die Bit-Tiefe des Analog-Digital-Wandlers bestimmt: mehr Bits bedeuten mehr Spannungsstufen und somit eine höhere Auflösung.
Die meisten Oszilloskope nutzen 8 Bit (256 Stufen), höherwertige Modelle bieten 10, 12 oder 14 Bit. Eine höhere Auflösung ist vorteilhaft bei sehr kleinen Spannungsänderungen oder Signalen mit geringem Dynamikbereich.
Für Standardanwendungen reicht meist 8 Bit.
Anzahl der Kanäle
Die Anzahl der Kanäle gibt an, wie viele Signale gleichzeitig gemessen werden können. Für viele Standardanwendungen sind 2-Kanal-Geräte vollkommen ausreichend, da sie die gleichzeitige Messung und Darstellung von zwei Signalen ermöglichen. Bei komplexeren Messungen oder wenn mehrere Signale miteinander verglichen werden müssen, erweisen sich Oszilloskope mit vier oder mehr Kanälen als vorteilhaft. Sie bieten eine höhere Flexibilität und ermöglichen eine umfassendere Analyse komplexer Systeme oder Schaltungen.
Trigger-Funktionen
Trigger-Funktionen sind essenziell für die gezielte Erfassung und Analyse von Signalereignissen in einem Oszilloskop. Sie ermöglichen das Starten und Stoppen der Aufzeichnung bei bestimmten Bedingungen, um spezifische Ereignisse im Signalverlauf zu isolieren.
Verschiedene Trigger-Arten wie Flanken-, Pulsweiten- oder Fenstertrigger bieten Flexibilität für unterschiedliche Messanforderungen. Je nach Anwendungsfall und Signalart kann die passende Trigger-Art gewählt werden, um gewünschte Ereignisse präzise zu erfassen und effizient zu analysieren.
Display und Benutzeroberfläche
Ein hochauflösendes Display und eine intuitive Benutzeroberfläche sind entscheidend für die effiziente Bedienung und Analyse von Messdaten am Oszilloskop. Ein gut ablesbares Display erleichtert die Erkennung von Signaldetails, während eine benutzerfreundliche Oberfläche mit logisch angeordneten Elementen und übersichtlicher Menüstruktur die Navigation durch die Funktionen vereinfacht.
Touchscreen-LCDs können die Bedienung zusätzlich erleichtern, da sie eine intuitive Interaktion ermöglichen, ähnlich wie bei Smartphones oder Tablets. Dies ist besonders bei komplexen Messungen oder großen Datenmengen von Vorteil.

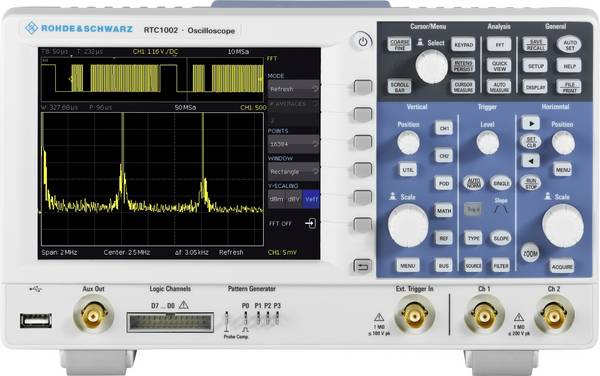

Mathematische Funktionen und Analysewerkzeuge
Integrierte mathematische Funktionen in Oszilloskopen ermöglichen eine tiefergehende Analyse von Messdaten. Gängige Funktionen sind die Fast-Fourier-Transformation (FFT) zur Frequenzanalyse, Addition und Subtraktion zum Signalvergleich sowie Mittelwertbildung, Integration und Differentiation zur weiteren Analyse.
Diese Funktionen helfen bei der Rauschunterdrückung, Bestimmung von Signalparametern und Analyse komplexer Signalverläufe. Automatische Messungen und Cursor-Funktionen ergänzen die mathematischen Funktionen und erleichtern die präzise Bestimmung von Signalparametern.
Spezifische Anforderungen
Neben den grundlegenden technischen Spezifikationen sind nicht zuletzt auch spezielle Anforderungen zu berücksichtigen.
Für den mobilen Einsatz sind tragbare, robuste Geräte mit langer Akkulaufzeit sinnvoll. Mixed-Signal-Oszilloskope eignen sich für Schaltungen mit analogen und digitalen Komponenten. Eine Kombination aus Oszilloskop und Multimeter kann vorteilhaft sein, um sowohl Signale als auch elektrische Größen zu messen. Je nach Anwendung können auch hohe Spannungsfestigkeit, galvanische Trennung oder besondere Trigger-Funktionen relevant sein.
Konnektivität und Datenspeicherung
Das Oszilloskop sollte über ausreichende Konnektivitätsoptionen wie USB, Ethernet, WLAN oder serielle Schnittstellen verfügen, um Messdaten einfach zu exportieren, zu analysieren oder zu archivieren.
Zudem ermöglicht die Fernsteuerung über Netzwerkverbindungen oder spezielle Software eine bequeme Bedienung und Überwachung des Oszilloskops aus der Ferne.
Erweiterbarkeit und Software
Einige Oszilloskope lassen sich durch zusätzliche Module oder Software erweitern.
Das erhöht die Flexibilität und erweitert den Funktionsumfang, beispielsweise durch zusätzliche Kanäle, spezielle Trigger-Funktionen oder erweiterte Analysefunktionen wie Protokoll-, Jitter- oder Spektrumanalyse.
So können Anwender ihr Oszilloskop an ihre spezifischen Anforderungen anpassen und die Investition langfristig nutzen.
