Hakenschlüssel mögen auf den ersten Blick zu den eher unscheinbaren Werkzeugen zählen, sind jedoch in vielen industriellen und handwerklichen Bereichen unverzichtbar. Sie sind speziell dafür ausgelegt, Nutmuttern festzuziehen und zu lösen.
Anders als herkömmliche Schraubenschlüssel nutzen sie dazu ein gebogenes Maul mit Haken oder Zapfen, der in die Nut der Mutter eingreift und dadurch eine effiziente und präzise Kraftübertragung ermöglicht.
In der Praxis bedeutet das: Überall dort, wo Lager, Wellen und andere Maschinenkomponenten mit Nutmuttern fixiert werden, kommen Hakenschlüssel zum Einsatz. Das Angebot ist umfangreich und umfasst unterschiedliche Bauformen, Größen und Materialausführungen.
In unserem Ratgeber erfahren Sie, welche Arten von Hakenschlüsseln es gibt, für welche Anwendungsbereiche sie sich eignen und worauf es bei der Auswahl zu achten gilt.
Ein Hakenschlüssel ist ein Handwerkzeug, das für das Anziehen und Lösen von Nutmuttern konzipiert ist. Kennzeichnend für Nutmuttern ist, dass sie keinen Sechskantkopf haben, sondern rund ausgeführt sind. An der Außenseite befinden sich über den gesamten Umfang verteilt mehrere Nuten oder Kerben. Die Innenseite ist in der Regel mit einem Feingewinde ausgestattet. Darüber werden Nutmuttern auf ein passendes Gegengewinde geschraubt, um Bauteile wie Lager, Zahnräder oder Kupplungen axial zu sichern.
Da Nutmuttern keinen Sechskantantrieb haben, können sie nicht mit herkömmlichen Schraubenschlüsseln montiert werden. Stattdessen sind spezielle Hakenschlüssel erforderlich. Sie sind mit einem gebogenen Maul ausgestattet, an dem sich ein Haken oder eine Nase befindet, die formschlüssig in die Nut der Mutter eingreift. Dadurch wird eine gezielte Kraftübertragung und eine sichere, kontrollierte Bewegung ermöglicht.
Hakenschlüssel gibt es in zwei variierenden Bauformen, die im Wesentlichen gleich funktionieren. Am Maul befindet sich entweder ein Haken (Form A) oder ein Zapfen (Form B), der in die Nut der Mutter eingreift. Dadurch entsteht ein formschlüssiger Kontakt, durch den die Drehbewegung direkt und kontrolliert auf die Mutter übertragen wird. Der Griff des Schlüssels wirkt dabei wie eine Art Hebel und ermöglicht dadurch auch größere Anzugsmomente. Im Gegensatz zu herkömmlichen Schraubenschlüsseln, die an den Seitenflächen von Sechskantmuttern ansetzen, arbeiten Hakenschlüssel quasi punktuell. Mit ihrer Hilfe können Nutmuttern sicher bewegt werden, ohne abzurutschen oder die Oberfläche zu beschädigen.
Welche Bauform von Hakenschlüsseln Anwendung findet, ist keine Frage der persönlichen Präferenz, sondern wird von dem jeweiligen Gegenpart, also der Nut, vorgegeben.

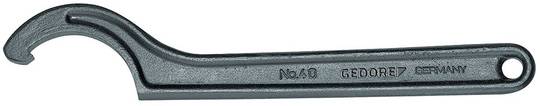

Hakenschlüssel nach DIN 1810 Form A

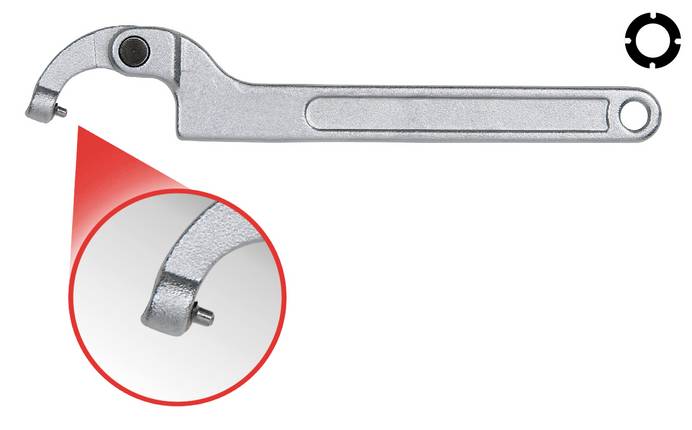

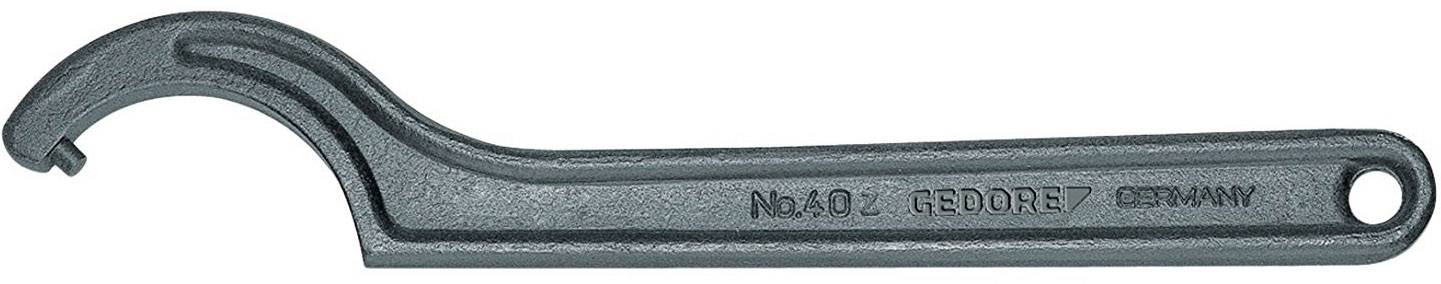

Hakenschlüssel nach DIN 1810 Form B

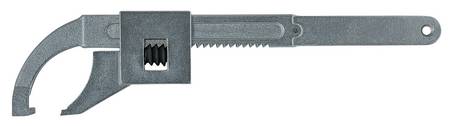

Neben Hakenschlüsseln, die auf einen Durchmesser festgelegt sind, gibt es Gelenk-Hakenschlüssel, die innerhalb eines vorgegebenen Bereichs in unterschiedlichen Durchmessern eingestellt werden können.
Während sich feste Ausführungen gut für wiederkehrende Arbeiten mit gleichbleibenden Bauteilen eignen, bieten Gelenk-Hakenschlüssel mehr Flexibilität, da sie für verschiedene Nutmuttergrößen verwendbar sind.
Hakenschlüssel werden sowohl für die Herstellung sicherer Verbindungen als auch für präzise Justierungen verwendet, denn Nutmuttern mit Feingewinde erfüllen nicht nur Befestigungszwecke, sondern können auch dazu dienen, Einstellungen vorzunehmen. Hier ein Überblick über typische Branchen und Anwendungsfelder.
Bereich | Typische Anwendung |
Maschinenbau | Fixieren und Lösen von Lagern, Wellen und Zahnrädern mit Nutmuttern |
Fahrzeugtechnik | Befestigung von Radlagern, Antriebswellen und anderen rotierende Bauteilen |
Präzisionsmechanik | Positionierung und Sicherung von Komponenten in feinmechanischen Geräten |
Industriemontage | Montage von Maschinenkomponenten und Baugruppen |
Werkzeug- und Vorrichtungsbau | Justieren von Spannvorrichtungen und Werkstückaufnahmen |
Energie-Industrie | Sicherung von Verbindungen in Turbinen und Pumpensystemen |
Elektrotechnik | Befestigung und Einstellung von Bauteilen in Schaltschränken oder Aggregaten |
In Industrie und Handwerk werden an Hakenschlüssel hohe Anforderungen gestellt. Bei der Auswahl gilt es daher verschiedene Aspekte zu berücksichtigen.
Bauform nach DIN
Hakenschlüssel werden gemäß DIN 1810 in Form A und der Form B unterschieden. Am gängigsten sind Modelle der Form A, also solche, die am Maul einen Haken aufweisen. Sie sind für Nutmuttern nach DIN 1804 ausgelegt. Anders verhält es sich mit Hakenschlüssel der Form B. Sie sind für Muttern nach DIN 1816 ausgelegt. Es ist wichtig, die DIN-Zuordnung zu kennen, um sicherzugehen, dass Schlüssel und Mutter kompatibel sind.
Größe
Ein Hakenschlüssel muss exakt zum Durchmesser der Nutmutter passen. Die richtige Größe ist daher ein entscheidendes Kaufkriterium. Bei festen Hakenschlüsseln ist der Durchmesser nicht veränderbar. Sie sind eine gute Wahl, wenn stets mit derselben Mutterngröße gearbeitet wird. Außerdem bieten sie mehr Stabilität, da sie im Regelfall aus einem Stück gefertigt sind. Gelenk-Hakenschlüssel sind hingegen vielseitiger einsetzbar, da sie in der Schlüsselweite verstellt und dadurch an unterschiedliche Durchmesser angepasst werden können. Dadurch eignen sie sich besser für wechselnde Aufgaben. Wichtig: Gelenk-Hakenschlüssel sind nur innerhalb einer bestimmten Spanne einstellbar. In dem Zusammenhang ist auf die Angaben zur Minimal- und Maximalweite zu achten.
Material und Verarbeitung
Material- und Verarbeitungsqualität spielen ebenfalls eine wichtige Rolle. Hochwertige Hakenschlüssel bestehen aus Chrom-Vanadium-Stahl oder Edelstahl und verfügen über einen gehärteten und gratlosen Haken oder Zapfen, um auch höheren Drehmomenten problemlos standzuhalten. Bei verstellbaren Hakenschlüsseln ist zusätzlich auf die Verarbeitung des Gelenks zu achten. Es sollte sich ohne großen Kraftaufwand justieren lassen und gleichzeitig möglichst wenig Spiel haben, damit der Haken stabil in der Nut bleibt und die Kraft sicher und effizient übertragen werden kann.
Ergonomie
Ein ergonomisches Design ist vor allem dann wichtig, wenn längere Zeit am Stück mit einem Hakenschlüssel gearbeitet wird. Griffe mit abgerundeten Kanten liegen angenehmer in der Hand und ermöglichen ein komfortableres Arbeiten. Aus diesem Grund statten Markenhersteller wie AMF, Gedore und Grohe viele ihrer Hakenschlüssel damit aus. Eine rutschfeste Gummierung ist kein Muss, kann das Handling aber ebenfalls erleichtern. Wichtig ist, dass die Grifflänge passend dimensioniert ist. Ein zu kurzer Schlüssel erschwert das Anziehen, während bei einem zu langen Schlüssel das Risiko besteht, dass zu viel Kraft erzeugt und die Mutter mit einem zu hohen Anzugsdrehmoment festgezogen wird. Das kann zu Schäden am Feingewinde führen.
Nicht immer steht ausreichend Platz zur Verfügung, um einen Hakenschlüssel vollständig um die Mutter herumzudrehen. In solchen Situationen kann es sinnvoll sein, auf einen Hakenschlüsselaufsatz zurückzugreifen, der auf eine Ratsche gesteckt werden kann. In dem Fall wird die Nutmutter einfach durch Vor- und Zurückbewegung angezogen bzw. gelöst, ohne das Werkzeug jedes Mal neu ansetzen zu müssen.
Wie erkenne ich, ob mein Hakenschlüssel noch einsatzfähig ist?
Ist der Haken oder die Nase verschlissen oder beschädigt und greift mehr richtig in die Nut, sollte der Hakenschlüssel ersetzt werden. Bei verstellbaren Ausführungen ist zudem wichtig, regelmäßig das Gelenk zu überprüfen. Ist es schwergängig oder hat zu viel Spiel, ist ebenfalls ein Austausch anzuraten.
Weshalb ist die Beachtung der DIN bei Hakenschlüsseln so wichtig?
Die DIN-Zuordnung stellt sicher, dass Hakenschlüssel und Nutmutter exakt zusammenpassen. So ist ein Schlüssel nach DIN 1810 Form A dediziert für Nutmuttern nach DIN 1804 vorgesehen, während Form B auf Muttern nach DIN 1816 abgestimmt ist. Wird die falsche Kombination gewählt, greift der Haken oder die Nase nicht sauber in die Nut. Dadurch kann der Schlüssel abrutschen, was das Risiko von Verletzungen auf Seiten des Anwenders oder der Anwenderin mit sich bringt und Beschädigungen an Bauteilen zur Folge haben kann. Gerade in Industrie und Handwerk, wo Präzision und Sicherheit oberste Priorität haben, ist die Beachtung der DIN daher unverzichtbar.
Was bedeutet der Begriff „angelassen“?
Als Anlassen bezeichnet man ein Wärmeverfahren in der Stahlverarbeitung. Dabei wird der Stahl nach dem Härten nochmals erwärmt, um die Zähigkeit zu erhöhen und Spannungen abzubauen. Dadurch ist das Material weniger spröde. Viele Werkzeuge und Bauteile für den professionellen Einsatz bestehen aus angelassenem Stahl.
