Wissenswertes zu SMD-Sicherungen: Kleinstsicherungen in Miniaturform

SMD-Sicherungen sind Kleinstsicherungen für die Oberflächenmontage auf Leiterplatten. Sie sichern Schaltkreise gegen Fehlerzustände und zeichnen sich durch ihre kleine Bauweise aus. Entscheidende Vorteile bringen SMD-Sicherungen beispielsweise für Unterhaltungselektronik und tragbare Geräte wie Smartphones. Auch im Fahrzeugbau wächst der Anteil der SMD-Sicherungen.

Durch Löten der Kontaktflächen oder der beiden Kontaktstifte an die Leiterplatte können SMD-Sicherungen sowohl per Hand als auch maschinell in Serienfertigung montiert werden.

Fehlerprävention mit Kleinstsicherungen.


Die Vorteile von SMD-Sicherungen

SMD-Sicherungen sind Kleinstsicherungen in Miniaturbauform. Ihre Funktion ist die Sicherung von elektrischen und elektronischen Schaltkreisen auf Leiterplatten. Es handelt sich um Widerstands-Sicherungen, deren Auslöseverhalten von Stromspannung- und Stromstärke abhängt.

SMD bedeutet Surface-Mounted-Device, auf Deutsch übersetzt: oberflächenmontiertes Bauelement. Die SMD-Sicherungen werden auf Leiterplatten montiert. Diese wiederum können in unterschiedlichen größeren Komponenten oder elektronischen Geräten untergebracht werden.

Der Vorteil von SMD-Sicherungen liegt neben ihrer platzsparenden Bauweise in den vielfältigen Anwendungsmöglichkeiten bei der industriellen Fertigung. Eine Leiterplatte mit dem Schutz einer SMD-Sicherung kann als Basis für komplexe Elektronik genutzt werden. Beispielsweise kann die bestückte Leiterplatte als Bauteil zusammen mit anderen Komponenten im Gehäuse eines größeren Moduls gebündelt werden. Dieses Modul kann dann flexibel in einem Gerät oder einer Anlage verbaut werden.

Unser Praxistipp:

Die modulare Fertigung, bei der verschiedene Zulieferer die Teile für ein Endprodukt herstellen und elektronisch separat absichern, sorgt dafür, dass SMD-Sicherungen in der Praxis sehr weit verbreitet sind.


Wozu werden SMD-Sicherungen verwendet?

Aufgrund ihrer kleinen Größe werden SMD-Sicherungen von der Industrie in immer mehr Alltagsgegenständen verbaut. Zum Beispiel in:

  • Unterhaltungselektronik

  • tragbaren elektronischen Geräten

  • Festplattenlaufwerken

SMD-Sicherungen für höhere Betriebsströme kommen beispielsweise vor in:

  • Batterieladegeräten

  • Akkupacks

  • sonstige Schaltungen mit höheren Fehlerströmen und elektrischen Spannungen

Einen wachsenden Anwendungsbereich für SMD-Sicherungen stellt der Fahrzeugbau dar. Hier ergänzen dezentrale SMD-Sicherungen in einzelnen elektronischen Modulen die schon immer vorhandenen Flachsicherungen unter dem Armaturenbrett. Mit der Zunahme der Unterhaltungselektronik an Bord, aber auch in Hinblick auf die Schaltungssicherung von Elektrofahrzeugen und Elektro-Hybrid-Fahrzeugen mit leistungsstarken Lithium-Batterie-Systemen, werden in Zukunft noch mehr SMD-Sicherungen in jedem einzelnen Fahrzeug verbaut sein.


Was gibt es bei der Auswahl von SMD-Sicherungen zu beachten?

Montagevarianten für SMD-Sicherungen – SMT und THT

Die Oberflächenmontage umfasst das Anlöten mittels Kontaktflächen oder die Durchsteckmontage. Beide Verfahren sind beliebt bei der Fertigung von elektronischen Modulen aller Art.

Für SMD-Sicherungen kommen folgende Montagevarianten in Betracht:

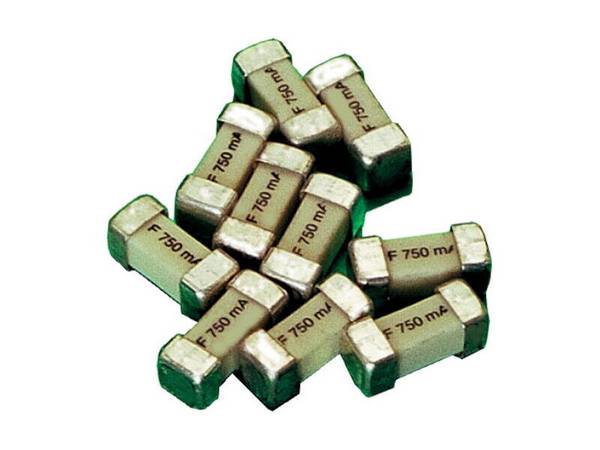

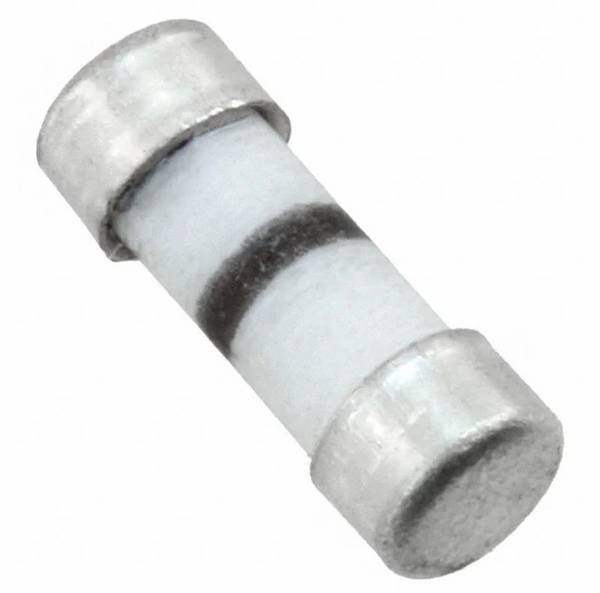

  • Die klassische SMD-Sicherung: Sie ist meist ein quaderförmiger Chip. Chip-Sicherungen mit SMD eignen sich für Flachbaugruppen, denn sie haben statt Drähten nur zwei kleine Kontaktflächen. Diese werden direkt an die Leiterplatte gelötet. Das Verfahren dazu heißt surface-mounting technology, kurz SMT.

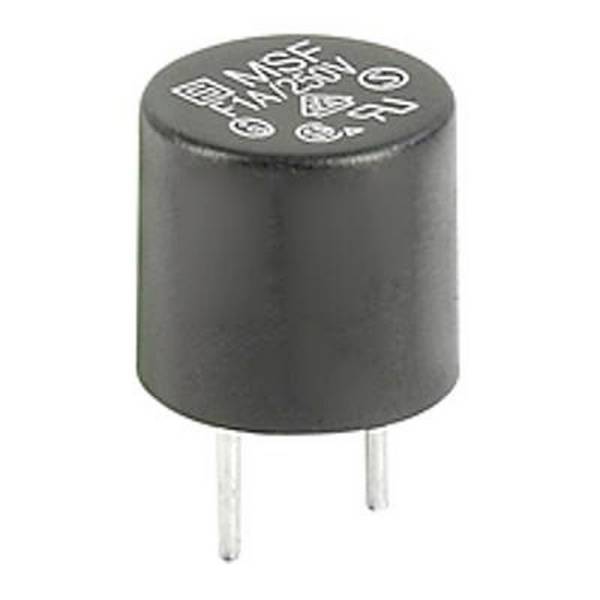

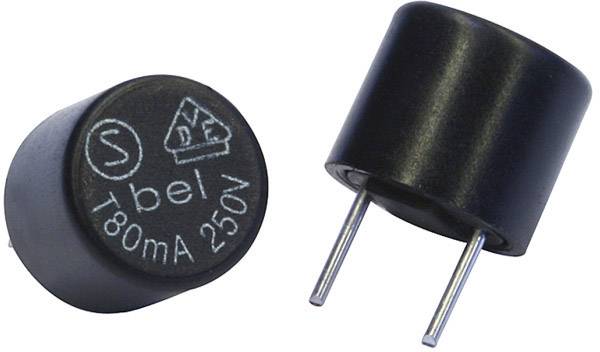

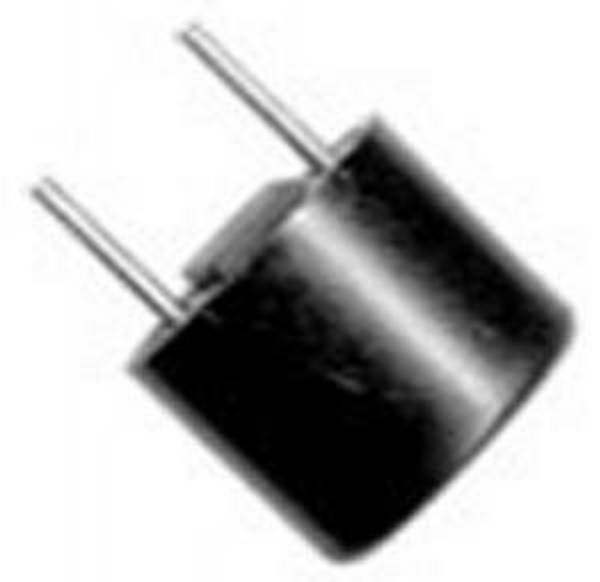

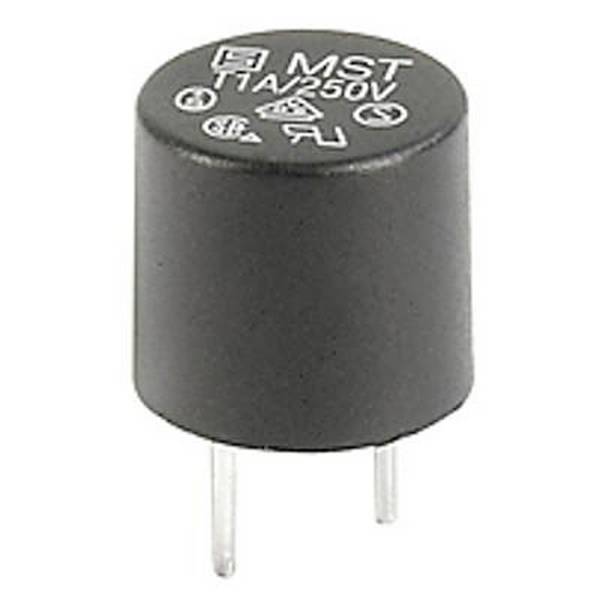

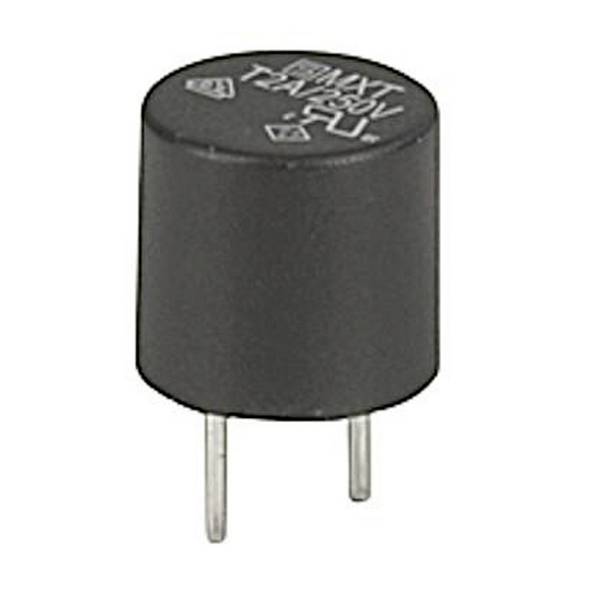

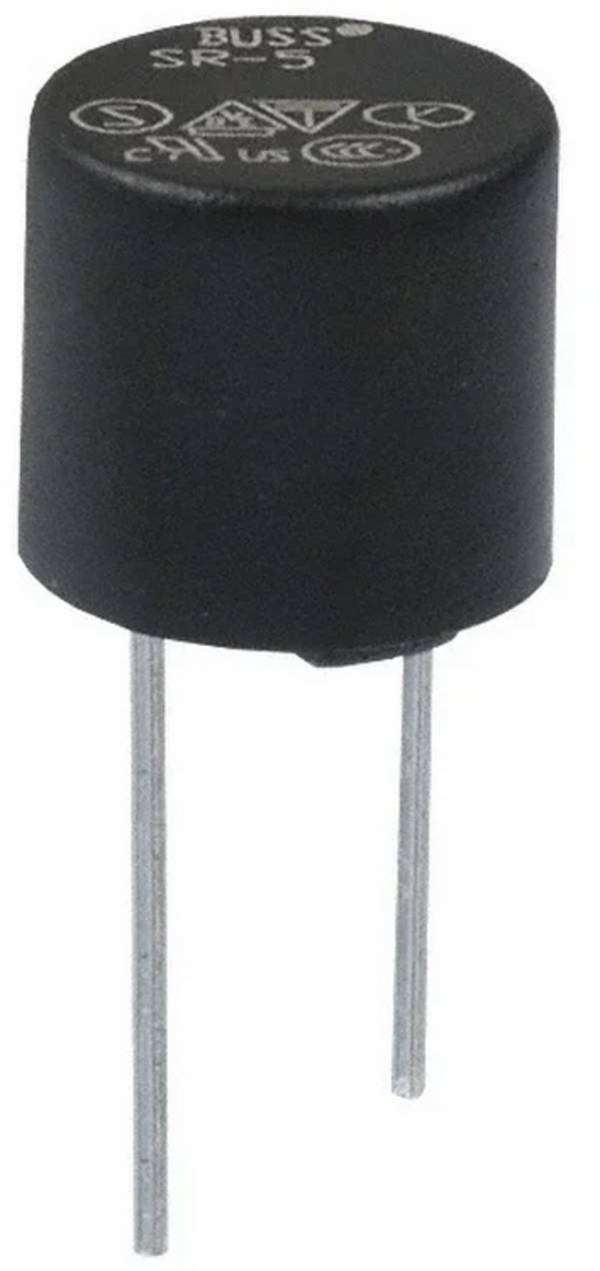

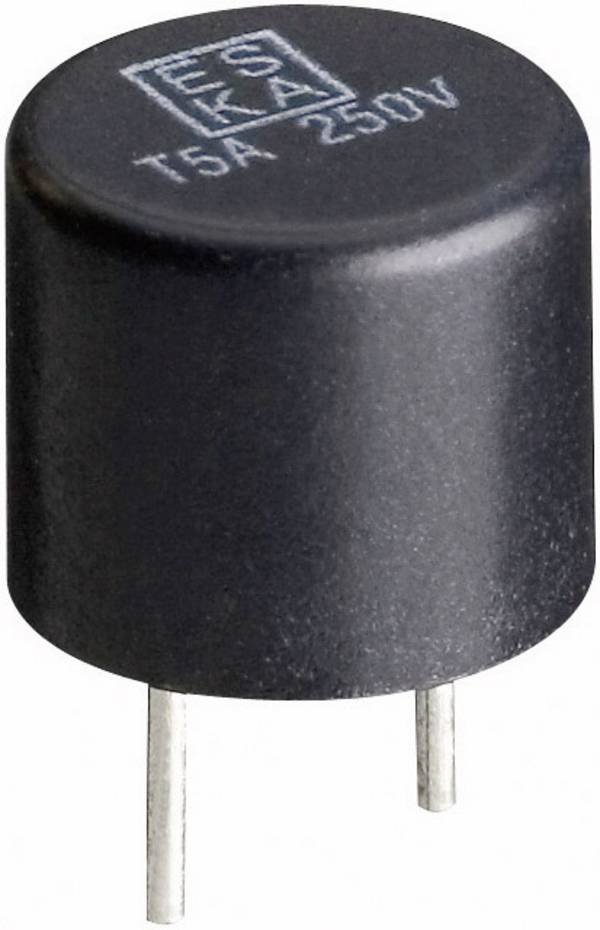

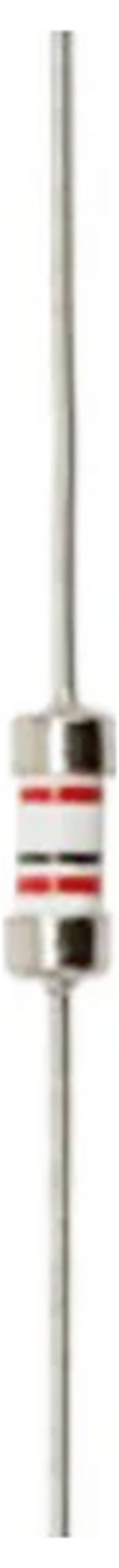

  • Radial-bedrahtete Kleinstsicherung für Durchsteckmontage (THT): Die Mehrheit unserer Produkte ist für die Durchsteckmontage ausgelegt, englisch Through Hole Technology. Die Bauelemente verfügen dabei über zwei Drahtanschlüsse, die in die Leiterplatte eingesteckt werden. Anschließend werden sie fest verlötet, um die Sicherung zu fixieren.

Kleine Kontaktflächen perfekt geeignet für Flachbaugruppen.


Bauform

Es gibt runde und eckige SMD-Sicherungen. Die geeignete Auswahl hängt von den Platzverhältnissen für den Einbau ab. Die konkreten Maßangaben spielen eine Rolle. Diese finden Sie in den technischen Daten der jeweiligen Produkte:

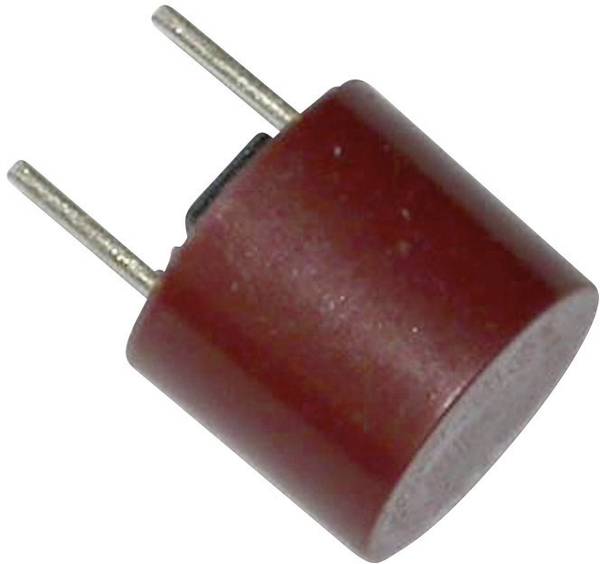

  • Runde Sicherungen sind mit Höhe und Durchmesser versehen

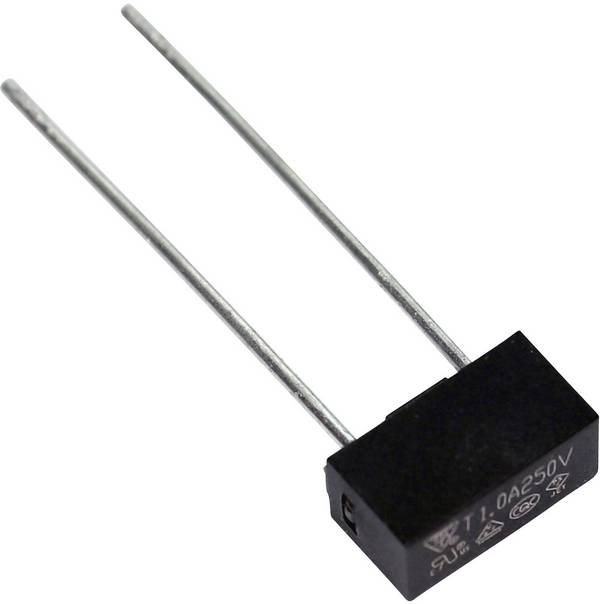

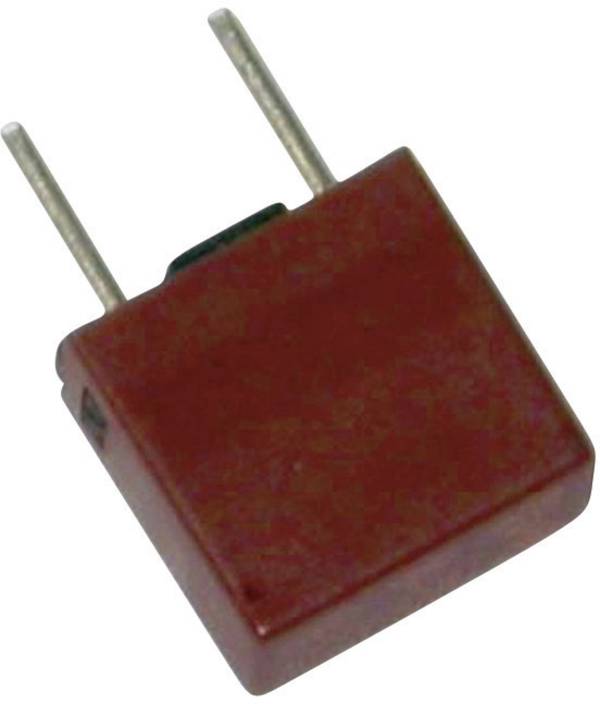

  • Bei eckigen Sicherungen sind Höhe, Breite und Tiefe entscheidend

  • Auch die Maße der Anschlussstifte sind bei Sicherungen für die Durchsteckmontage hinterlegt


Nennspannung und Nennstrom der Sicherungen

Die Nennspannung der angebotenen Kleinstsicherungen liegt bei 72 V bis 400 V. Achten Sie bei der angegebenen Betriebsspannung darauf, ob es sich um Gleichstrom-Spannung oder Wechselstrom-Spannung handelt.
Der Großteil der SMD-Sicherungen ist für die übliche Netzspannung von 250 V geeignet, kann also theoretisch Geräte für den Netzbetrieb absichern.
Ein weiterer wichtiger Faktor bei der richtigen Dimensionierung von Sicherungen ist der maximal zulässige Nennstrom. Er liegt zwischen 50 mA und 20 A.

Nur, wenn sowohl Nennspannung als auch Nennstrom gemäß den Vorgaben eingehalten werden und die Montage richtig erfolgt ist, funktioniert die Sicherung in der Praxis zuverlässig.

Zuverlässigkeit durch richtige Nennspannung und Nennstrom.


Auslösecharakteristika von SMD-Sicherungen

Wie andere elektrische Sicherungen auch, werden SMD-Sicherungen nach ihrem Auslöseverhalten charakterisiert.

SMD-Sicherungen liegen im mittleren Bereich, sind also weder superflink noch superträge. Sicherungen mit der Auslösecharakteristik flink reagieren mit kurzer Reaktionszeit auf Störereignisse. Träge Sicherungen werden durch kurze Spannungsspitzen nicht unbedingt ausgelöst. Die Tabelle zeigt alle fünf Kennbuchstaben für Auslöseverhalten:

Bezeichnung Auslöseverhalten
FF Superflink
F Flink
M Mittelträge
T Träge
TT Superträge

Verpackungsarten

Einzelverpackte SMD-Sicherungen stellen in der Praxis eher die Ausnahme dar, da oft große Stückzahlen für die maschinelle Fertigung benötigt werden.

  • Die Verpackungsart Bulk bedeutet, dass der Lieferumfang eine größere Stückzahl eines Produkts beinhaltet. Die einzelnen Bauteile sind nicht separat verpackt.

  • Tape on Full reel: Bei dieser Verpackungsart sind die einzelnen Sicherungen als Band auf einer Spule aufgewickelt. Diese eignet sich für die automatisierte Bestückung von Fertigungslinien.


Sind SMD-Sicherungen wiederverwendbar?

Nein. Wenn eine SMD-Sicherung einmal ausgelöst hat, ist sie innerlich irreversibel verändert. Deswegen darf sie kein zweites Mal verwendet werden.

Durch das Festlöten an der Leiterplatte sind solche Sicherungen nicht so einfach austauschbar wie Schraubsicherungen. Oft muss das ganze Modul um die Leiterplatte mit der Sicherung ausgetauscht werden, was bei kleinen Geräten nicht selten den Restwert übersteigt.

Unser Praxistipp:

Der Umgang mit Strom ist gefährlich. Ziehen Sie immer eine Fachkraft für Elektrotechnik zu Rate und experimentieren Sie nicht auf eigene Faust.

SMD-Sicherungen mit Durchsteckmontage können mit technischer Fachkenntnis und entsprechendem Equipment von der Leiterplatte entfernt werden und theoretisch anschließend durch eine neue SMD-Sicherung ersetzt werden. Allerdings ist von diesem Schritt abzuraten, da ohne elektrisches Labor nicht ausgeschlossen werden kann, dass neben der Sicherung auch andere elektronische Bauteile durch die aufgetretenen Fehlerströme und Spannungsspitzen schadhaft geworden sind.
