In der Welt der Elektronik und Elektrotechnik sind Tischmultimeter unverzichtbare Werkzeuge. Sie bieten eine präzise und zuverlässige Messtechnik, die in zahlreichen Werkstätten, Laboren und Produktionsumgebungen zum Einsatz kommt. Im Gegensatz zu ihren mobilen Pendants, den Handmultimetern, sind Tischmultimeter stationäre Geräte, die durch ihren Funktionsumfang und ihre Genauigkeit überzeugen.
Als vielseitige Messgeräte ermöglichen sie die Erfassung einer breiten Palette elektrischer Größen. Ob Spannungen, Stromstärken, Widerstände, Frequenzen oder andere Parameter – Tischmultimeter liefern präzise Messergebnisse, die für die Qualitätssicherung und Fehlersuche von entscheidender Bedeutung sind. Durch ihre robuste Bauweise und die Möglichkeit zur Kalibrierung sind sie besonders für den professionellen Einsatz geeignet.
In diesem Ratgeber erfahren Sie alles Wissenswerte über Tischmultimeter. Wir erläutern die Unterschiede zu mobilen Multimetern, gehen detailliert auf den Aufbau der Geräte ein und zeigen Ihnen, welche Messungen Sie damit durchführen können. Darüber hinaus geben wir Ihnen wertvolle Tipps zur Auswahl des richtigen Tischmultimeters für Ihre spezifischen Anforderungen und beantworten häufig gestellte Fragen. Egal, ob Sie bereits Erfahrung mit Messtechnik haben oder sich zum ersten Mal mit dem Thema beschäftigen – dieser Ratgeber bietet Ihnen eine umfassende Orientierung.
Was sind Tischmultimeter?
Tischmultimeter sind präzise Messinstrumente zur Messung elektrischer Größen wie Spannung, Strom, Widerstand, Kapazität und in einigen Fällen auch Frequenz und Temperatur. Zu finden sind sie in Laboren, Werkstätten, Entwicklungsabteilungen und Produktionsumgebungen, also Bereiche, in denen es auf hohe Genauigkeit und Zuverlässigkeit der Werkzeuge ankommt. Im Gegensatz zu kompakten und tragbaren Multimetern, handelt es sich bei Tischmultimetern um stationäre Geräte für den Arbeitstisch. Sie bieten oft eine bessere Messgenauigkeit und mehr Funktionen als ihre tragbaren Pendants.
Nutzen Sie den Conrad Kalibrierservice für Tischmultimeter
Verlässliche Messergebnisse sind im professionellen Einsatz unerlässlich. Deshalb bietet Conrad für Geschäftskunden einen ISO- und DAkkS-zertifizierten Kalibrierservice an, damit Ihre Tischmultimeter jederzeit normkonforme und hochpräzise Ergebnisse liefern. Vertiefende Informationen zu Prüfverfahren, Normen und Intervallen lesen Sie in unserem Ratgeber „Kalibrierung » Definition, Anleitung & Bedeutung“.
Der Unterschied liegt vor allem bei Bauweise, Genauigkeit, Anwendungsbereiche und Funktionen. Tischgeräte sind größer und in vielen Fällen auf eine externe Stromversorgung angewiesen, konzipiert für den Dauereinsatz in Laboren oder Werkstätten.
Mobile Multimeter sind dagegen handlich und tragbar, oft batteriebetrieben und für den Einsatz vor Ort oder unterwegs ausgelegt.
Aufgrund ihrer Größe und leistungsfähigeren Elektronik bieten Tischmultimeter in der Regel eine höhere Messgenauigkeit und Auflösung – ideal für präzise Labormessungen.
Der Vorzug mobiler Geräte ist dagegen ihre Agilität – perfekt für schnelle Messungen. Sie bieten aber in der Regel eine etwas geringere Genauigkeit als Tischmultimeter, da sie für praktische Anwendungen und nicht für hochpräzise Messungen konzipiert sind. Hinzu kommen oft kleinere Messbereiche und reduzierte Funktionen. Hier können die Tischgeräte punkten, nicht zuletzt durch zusätzliche Features wie Datenlogging.
Ihr Aufbau und ihre Komponenten spiegeln die Notwendigkeit wider, verschiedene elektrische Größen mit hoher Genauigkeit und Stabilität zu messen. So ist das Gehäuse eines Tischmultimeters robust und für den stationären Einsatz ausgelegt. Es schützt die internen Komponenten vor Störungen von außen und mechanischen Beschädigungen. Oft sind sie aus Metall oder stabilem Kunststoff gefertigt und bieten Lüftungsschlitze für eine gute Wärmeableitung.
Im Gegensatz zu den meisten mobilen Ausführungen verfügen Tischgeräte typischerweise über ein großes, gut ablesbares Display, entweder auf der Basis von Flüssigkristallen (LCD) oder Leuchtdioden (LED). Hochwertige Geräte bieten zudem graphische Darstellungen von Messwerten, manchmal sogar mit Farbdisplays für bessere Ablesbarkeit.
Das Bedienfeld besteht aus Tasten, Drehknöpfen und oft auch Touch-Bildschirmen. Über letztere lassen sich Messbereiche, Messarten und zusätzliche Funktionen wie Datenaufzeichnung oder Kalibrierung auswählen. Die Bedienung ist auf Benutzerfreundlichkeit ausgelegt, verschiedene Messwerterfassungen sind leicht durchzuführen.
Typischerweise gibt es mehrere Buchsen für die verschiedenen Messkabel, dazu gehören im Allgemeinen Kabel für das Messen von Spannung, Strom, Widerstand und weitere Parameter. Hochwertige Geräte verfügen über gut isolierte Buchsen zur Minimierung von Messfehlern. Die großzügige Ausstattung zeigt sich auch bei den Schnittstellen. Tischmultimeter sind oft mit Schnittstellen wie USB, GPIB, RS-232 oder LAN ausgestattet. Damit stehen ihnen Verbindungen mit Computern, Netzwerken oder anderen Messsystemen offenen. Möglich sind oft auch die Fernsteuerung und das Speichern von Messdaten.
Die internen Komponenten eines Tischmultimeters bestehen üblicherweise aus hochpräzisen elektronischen Bauteilen, optimiert für Stabilität und Genauigkeit. Analog-Digital-Wandler oder kurz A/D-Wandler beispielsweise konvertieren analoge Signale wie Spannungen in digitale Werte. Diese Wandler sind bei Tischmultimetern besonders präzise, nur so ist eine hohe Auflösung und Messgenauigkeit möglich. Hochwertige Tischmultimeter verfügen zudem über eine interne Referenzspannungsquelle. Sie ist sehr stabil und sorgt für die Genauigkeit der Messungen. Filter und Verstärker verbessern zudem die digitale Signalverarbeitung, indem sie Rauschen und Störungen reduzieren, sodass sich genaue Messwerte erfassen lassen.
Aufgrund ihrer stationären Bauweise besitzen Tischmultimeter keine Batterien, sondern integrierte Netzteile. Sie liefern stabile Versorgungsspannungen und versorgen die internen Schaltkreise mit Strom. Da für den Dauerbetrieb ausgelegt und mit empfindlicher Elektronik ausgestattet, verfügen sie oft über Lüfter oder eine passive Kühlung, um eine Überhitzung zu vermeiden. Manche Modelle enthalten zusätzliche, spezialisierte Funktionen wie Datenlogging, Graphen-Anzeigen, Trendanalysen oder Frequenzanalysatoren. Diese erweiterten Funktionen ermöglichen langfristige Messungen und deren Speicherung und Auswertung.
Spannungs- und Strommessung (DC und AC)
Tischmultimeter messen präzise Gleichspannungen (DC) und Wechselspannungen (AC) in einem weiten Bereich, von wenigen Mikrovolt bis zu mehreren hundert Volt, manchmal auch mehr. Hochwertige Ausführungen sind oft in der Lage, AC-Spannungen in verschiedenen Frequenzbereichen zu messen, einschließlich hoher Frequenzen.

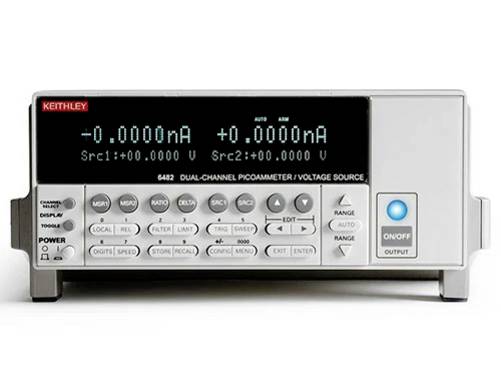

Strommessung (DC und AC)
Ähnliches gilt für Gleich- und Wechselströme. Die messbaren Werte reichen von sehr kleinen Werten wie Mikroampere bis hin zu großen Strömen im Ampere-Bereich, abhängig von den Messbuchsen und internen Schutzmechanismen.
Sie messen zudem den Effektivwert von Wechselströmen mit hoher Genauigkeit, häufig unter Berücksichtigung verschiedener Frequenzen und Formen.
Dioden- und Transistortest
Tischmultimeter können Dioden testen, indem sie die Spannung anzeigen, die beim Fließen eines kleinen Stroms über die Diode abfällt.
Diese Funktion hilft, die Funktionsfähigkeit von Dioden zu überprüfen. Einige Modelle können zudem den Verstärkungsfaktor von Transistoren messen, was bei der Fehlersuche in elektronischen Schaltungen von unschätzbarem Wert ist.
Frequenzmessung
Vor allem hoch wertige Typen bieten die Möglichkeit, die Frequenz eines Wechselstromsignals zu erfassen. Sie ermöglichen eine einfache und schnelle Messung der Frequenz von Wechselstromsignalen im Bereich von wenigen Hertz bis zu mehreren Megahertz.

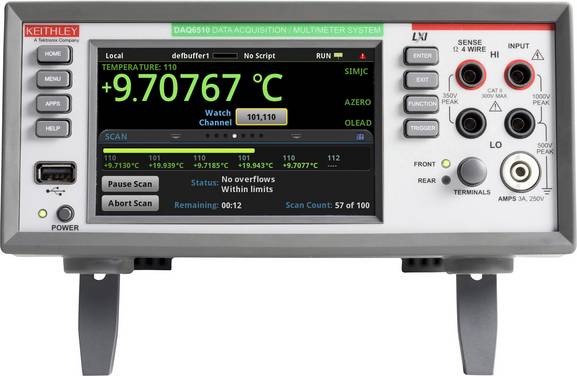

Datenlogging und Analyse
Diese Funktionen sind der wichtigste Grund für die Beschaffung eines Tischmultimeters. Dabei geht es um die Erfassung und anschließende Analyse von Messwerten über einen längeren Zeitraum, das sogenannte Datenlogging.
Durchgangsprüfung
Dabei handelt es sich um eine Standardfunktion von Multimetern. Mit ihr lässt sich feststellen, ob ein Stromkreis geschlossen ist. Ein akustisches Signal zeigt an, ob eine Verbindung besteht, nützlich zum Beispiel für die Fehlersuche.
Temperaturmessung
Wie viele digitale Multimeter bieten auch Tischmultimeter die Temperaturmessung, oft allerdings nur beim Anschluss eines passenden Thermoelement-Sensors.
Leistungsmessung
Einige moderne Tischmultimeter sind in der Lage, auch die elektrische Leistung zu messen: Sie messen Spannung und Strom und berechnen daraus den Messwert.
Impedanzmessung
Sie ist mit der Widerstandsmessung vergleichbar und wird häufig benötigt, wenn es um die Untersuchung von Wechselstromsignalen in komplexen Lasten geht.
Widerstandsmessung
Tischmultimeter bieten sehr genaue Widerstandsmessungen von wenigen Milliohm bis hin zu mehreren Megaohm oder Gigaohm.
Kapazitätsmessung
Viele Geräte können die Kapazität von Kondensatoren messen. Die Skala umfasst häufig wenige Picofarad bis zu mehreren Millifarad.
Induktivitätsmessung
Einige Modelle messen auch die Induktivität von Spulen, einen Funktion, die in der Elektrotechnik und Elektronik oft benötigt wird.

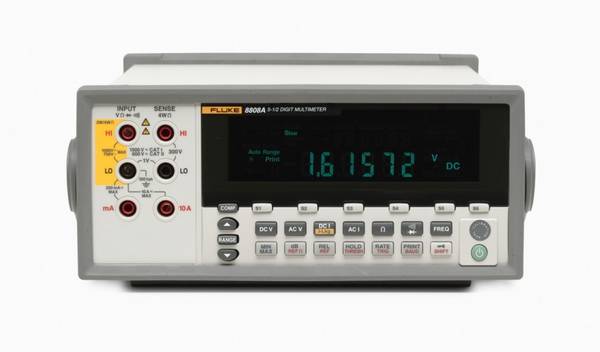

Messgenauigkeit und Auflösung
Eines der wichtigsten Kriterien ist die Messgenauigkeit. Sie gibt an, wie präzise das Multimeter die Messwerte erfasst. Für Labormessungen sollte ein Tischmultimeter eine hohe Genauigkeit besitzen, zum Beispiel ± 0,01 Prozent oder besser. Die Auflösung beschreibt die kleinste messbare Änderung, die das Multimeter anzeigen kann. Je höher die Auflösung, desto präziser lassen sich kleine Änderungen feststellen. Multimeter mit einer höheren Anzahl an Digits bieten eine feinere Auflösung.
Konnektivität und Schnittstellen
Wenn das Tischmultimeter in ein Netzwerk integriert oder Daten auf einem externen Gerät gespeichert werden sollen, sind Schnittstellen wie USB, LAN, GPIB oder RS-232 von Vorteil.
Sie ermöglichen die Verbindung mit Computern für Datenanalyse, Remote-Steuerung oder Software-Updates.
Die Möglichkeit, Messwerte über einen längeren Zeitraum aufzuzeichnen und zu speichern, ist vor allem bei Laboranwendungen oder für langfristige Tests nützlich.
Verarbeitungsqualität und Robustheit
Da Tischmultimeter häufig in Laboren oder Produktionsumgebungen verwendet werden, sollte das Gehäuse robust und langlebig sein. Hochwertige Materialien, eine solide Bauweise und Schutz vor elektromagnetischen Störungen tragen zur Langlebigkeit und Verlässlichkeit bei. Achten Sie unbedingt auf eingebaute Sicherungen und Überlastschutz, um das Gerät und die Benutzer vor potenziellen Schäden bei versehentlich zu hohen Spannungen oder Strömen zu schützen.
Messbereiche und -funktionen
Ein gutes Tischmultimeter sollte neben der Spannungs-, Strom- und Widerstandsmessung auch erweiterte Funktionen wie Kapazitäts-, Frequenz- und Temperaturmessung sowie Dioden- und Durchgangsprüfungen unterstützen. Je nach Einsatzgebiet ist es auch wichtig, dass sich sowohl sehr kleine als auch sehr große Werte mit hoher Genauigkeit detektieren lassen.
Kalibrierbarkeit
Die Möglichkeit, das Multimeter regelmäßig zu kalibrieren, ist für präzise und verlässliche Messungen entscheidend. Einige Tischmultimeter bieten sogar eine automatische Kalibrierung. Eine Zertifizierung nach ISO oder durch ein DAkkS-akkreditiertes Labor garantiert die Rückführbarkeit der Messwerte auf nationale Normale und unterstreicht die hohe Qualität des Geräts.
Benutzerfreundlichkeit
Ein gut ablesbares, großes Display ist essenziell für eine klare Anzeige. Einige Modelle bieten zusätzlich grafische oder farbige Darstellungen für eine noch bessere Übersicht. Eine ebenso große Rolle spielen die Anordnung und Art der Bedienelemente. Sie sollten klar beschriftet und einfach zu bedienen sein. Modelle mit Touch-Displays oder menübasierter Navigation bieten zusätzliche Bedienkomfort.
Stabilität und Wiederholbarkeit
Für präzise Messungen über längere Zeiträume muss das Gerät eine hohe Stabilität aufweisen, ohne dass häufige Kalibrierungen erforderlich sind. So sollte es bei wiederholten Messungen unter gleichen Bedingungen konsistente Ergebnisse liefern.

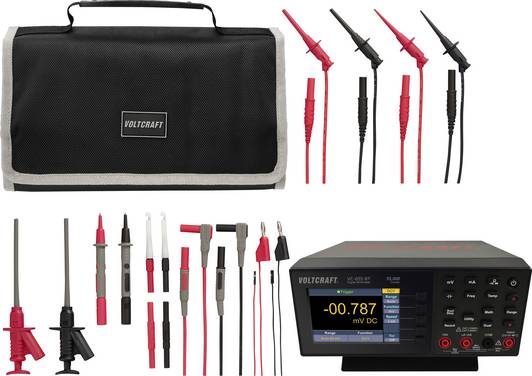

Erweiterbarkeit und Zubehör
Das Multimeter sollte mit hochwertigen Messleitungen, Prüfspitzen oder Klemmen geliefert werden oder mit zusätzlichem Zubehör kompatibel sein. Einige Modelle lassen sich durch Firmware-Updates zum Beispiel über USB-Sticks oder externe Module in der Funktion erweitern erweitern.
Sicherheitsstandards und Normen
Achten Sie darauf, ob das Gerät gängige Sicherheitsnormen erfüllt, zum Beispiel IEC 61010 oder andere relevante Standards. Dies ist besonders bei Messungen mit hohen Spannungen relevant, um sowohl den Anwender als auch das Messgerät vor Schäden zu schützen.
Warum ist True RMS wichtig?
True RMS (True Root Mean Square) oder kurz TRMS ist ein wichtiger Begriff in der Messtechnik, insbesondere bei der Messung von Wechselstrom und Wechselspannung. Er bezieht sich auf die genaue Berechnung des Effektivwerts von Wechselstromsignalen, unabhängig von der Signalform. Das ist in vielen Anwendungen entscheidend, da der Effektivwert die gleiche Energie beziehungsweise den gleichen Wärmeeffekt beschreibt wie ein Gleichstromsignal. Ohne True RMS basieren Messungen oft auf Annahmen über die Signalform, was zu erheblichen Abweichungen führen kann, in erster Linie bei nicht-sinusförmigen Signalen. Daher ist es in vielen modernen Messsystemen ein wesentlicher Bestandteil, um eine präzise und verlässliche Messung zu gewährleisten.
Was ist unter einem GPIB-Bus zu verstehen?
Unter dem der GPIB-Bus (General Purpose Interface Bus) ist eine schön ältere standardisierte Schnittstelle zur Kommunikation zwischen elektronischen Geräten zu verstehen. Dabei handelt sich überwiegend um Verbindungen zum Steuern von Messgeräten, Computern und anderen Instrumenten in Laborumgebungen über ein gemeinsames Kommunikationsprotokoll und eine gemeinsame Leitung.
