Flachstecker - Zuverlässige Steckverbinder für sichere elektrische Verbindungen

Flachstecker gehören zu den am häufigsten eingesetzten Steckverbindern in der Elektrotechnik und Elektronik. Sie ermöglichen schnell lösbare Verbindungen zwischen Kabeln und elektrischen Bauteilen ohne aufwendiges Löten. Die flache Bauform macht sie besonders platzsparend und vielseitig einsetzbar. Ob in der Fahrzeugelektrik, bei Haushaltsgeräten oder in industriellen Anlagen – Flachstecker sorgen für sichere und dauerhafte elektrische Kontakte.

Die Technik hinter Flachsteckern ist denkbar einfach: Ein flacher Metallkontakt wird mit dem Kabel verbunden und in eine entsprechende Aufnahme gesteckt. Die Verbindung erfolgt durch mechanischen Druck und gewährleistet niedrigen Übergangswiderstand. Flachstecker sind in verschiedenen Breiten, Materialstärken und Ausführungen erhältlich. Die Wahl zwischen isolierten und unisolierten Varianten sowie die richtige Dimensionierung für den Kabelquerschnitt entscheiden über Sicherheit und Zuverlässigkeit der Verbindung.

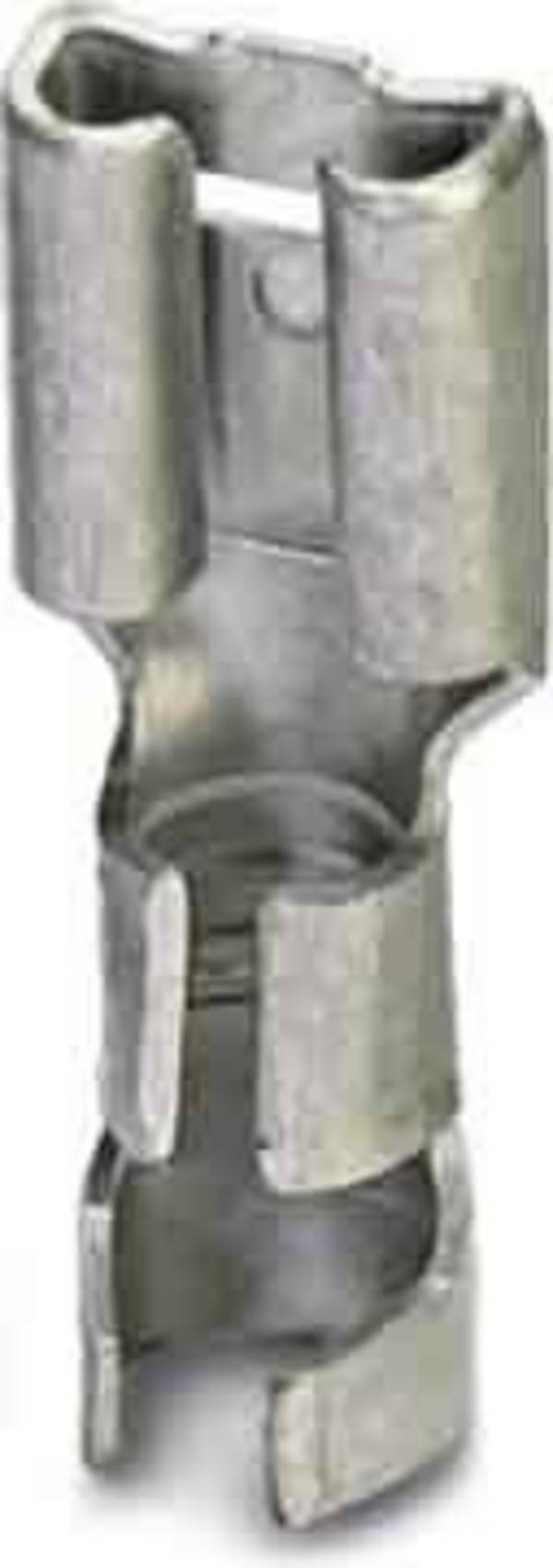

Flachsteckhülsen bilden das Gegenstück zu Flachsteckern und nehmen diese auf. Gemeinsam bilden sie ein durchdachtes Stecksystem, das sich millionenfach bewährt hat. Die Montage erfolgt typischerweise durch Crimpen – ein Pressverfahren, das eine dauerhafte mechanische und elektrische Verbindung zwischen Stecker und Kabel herstellt. Hochwertige Flachsteckerhülsen aus Messing oder verzinntem Kupfer garantieren korrosionsbeständige Kontakte mit langer Lebensdauer.

Dieser Ratgeber erklärt Ihnen alles Wichtige zu Flachsteckern – von den Grundlagen über verschiedene Ausführungen bis zur fachgerechten Montage und den richtigen Kaufkriterien.

Wichtig: Arbeiten Sie an elektrischen Anlagen nur im spannungsfreien Zustand. Schalten Sie die Stromversorgung ab und sichern Sie diese gegen Wiedereinschalten. Bei Unsicherheiten ziehen Sie eine Elektrofachkraft hinzu.

Was ist ein Flachstecker?

Ein Flachstecker ist ein elektrischer Steckverbinder mit flachem, rechteckigem Kontakt. Die charakteristische Form ermöglicht kompakte Bauweise und einfache Handhabung. Der flache Stecker besteht aus einem Metallkontakt – typischerweise aus Messing oder verzinntem Kupfer – und einem Crimpbereich zur Kabelanbindung. Bei isolierten Varianten umgibt eine Kunststoffhülse als Schutzkontakt den Crimpbereich und verhindert unbeabsichtigtes Berührung spannungsführender Teile.

Die Funktionsweise basiert auf Reibschluss und Federkraft. Der flache Kontakt wird in die entsprechende Flachsteckhülse geschoben. Federnde Kontaktzungen in der Hülse umgreifen den Stecker und stellen so die elektrische Verbindung her. Diese Bauart gewährleistet niedrigen Übergangswiderstand und zuverlässigen Stromfluss. Gleichzeitig bleibt die Verbindung bei Bedarf lösbar, was Wartung und Reparaturen erleichtert.

Flachstecker werden nach Breite klassifiziert. Gängige Größen sind 2,8 mm, 4,8 mm, 6,3 mm und 9,5 mm. Diese Standardmaße sorgen für weltweite Kompatibilität. Die Breite bestimmt dabei sowohl die mechanische Belastbarkeit als auch die maximal übertragbare Stromstärke. Die Materialstärke des Flachsteckers beträgt üblicherweise 0,5 bis 0,8 Millimeter. Hochwertige Stecker verfügen über verzinnte oder versilberte Oberflächen, die Korrosion verhindern und die Leitfähigkeit verbessern.

Praxistipp: Achten Sie beim Flachstecker Anbringen auf korrekte Polarität, wenn die Schaltung dies erfordert. Kennzeichnen Sie bei komplexen Installationen die Stecker mit Beschriftung oder farbigen Markierungen.

Wo werden Flachstecker üblicherweise verwendet?

Flachstecker finden in zahlreichen Bereichen der Elektrotechnik Verwendung. Ihre Vielseitigkeit macht sie zur ersten Wahl für lösbare Steckverbindungen.

• Fahrzeugelektrik: In Kraftfahrzeugen sind Flachstecker allgegenwärtig. Sie verbinden Scheinwerfer, Rückleuchten, Blinker und Innenraumbeleuchtung mit der Bordspannungsversorgung. Die robuste Bauweise übersteht Vibrationen und Temperaturschwankungen problemlos. Auch in Anhängersteckdosen kommen sie zum Einsatz.
• Haushaltsgeräte: Waschmaschinen, Trockner, Geschirrspüler und andere Großgeräte nutzen Flachstecker für interne Verkabelung. Sie verbinden Motoren, Pumpen, Heizungen und Steuerungselektronik. Die lösbare Verbindung erleichtert Service und Ersatzteilwechsel erheblich.
• Industrielle Anlagen: Schaltschränke, Steuerungen und Maschinen setzen auf Flachstecker für flexible Verkabelung. Sie ermöglichen modularen Aufbau und vereinfachen Wartungsarbeiten. Besonders bei häufig zu wechselnden Komponenten bewährt sich das System.
• Elektronische Geräte: Computer-Netzteile, Audiotechnik und Messgeräte verwenden Flachstecker für interne Verbindungen. Die flache Bauform spart Platz in kompakten Gehäusen.

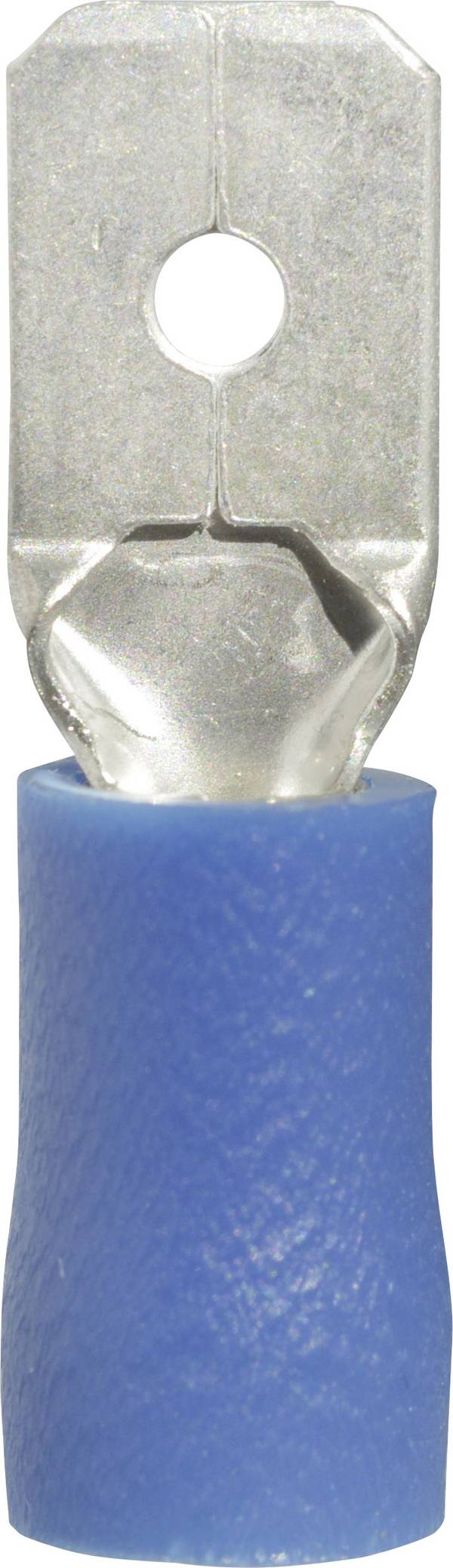

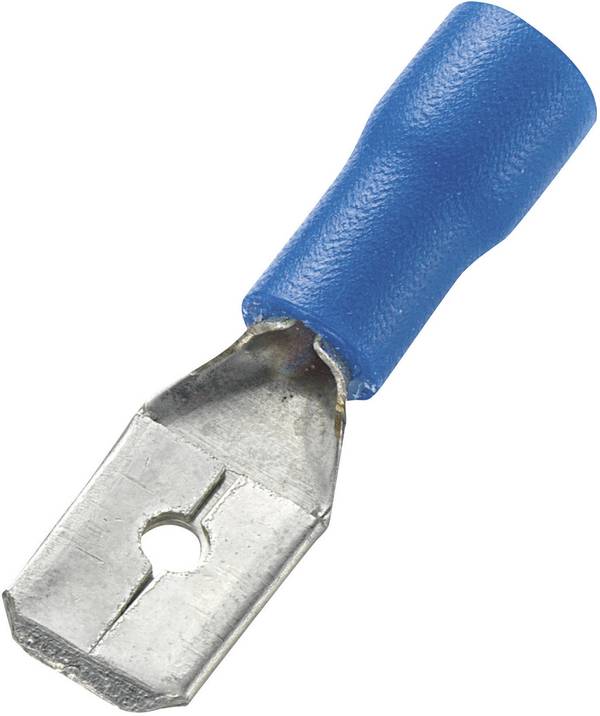

Was ist der Unterschied zwischen isolierten und nicht isolierten Flachsteckern?

Flachstecker sind in isolierter und unisolierter Ausführung erhältlich. Beide Varianten haben spezifische Vor- und Nachteile.

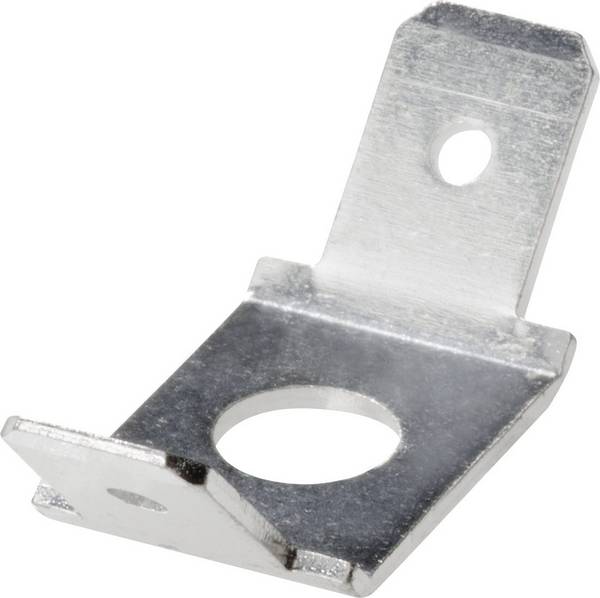

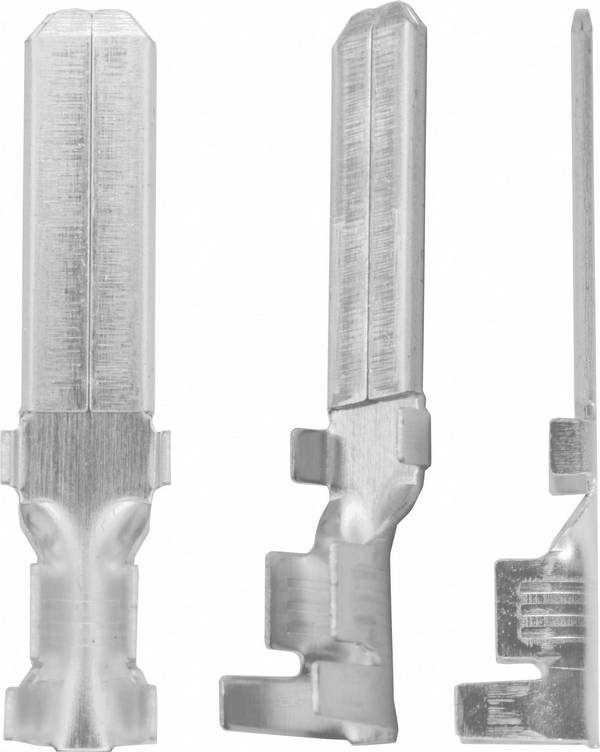

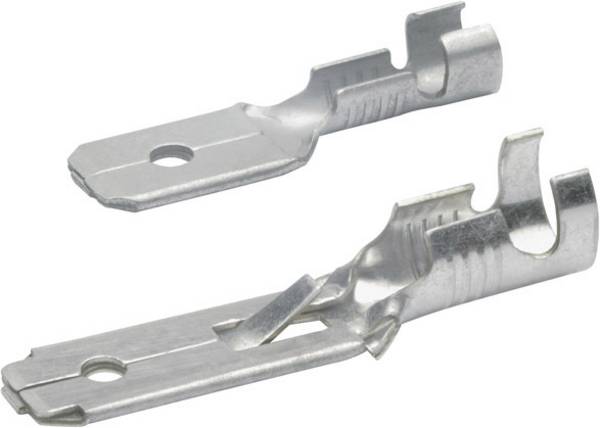

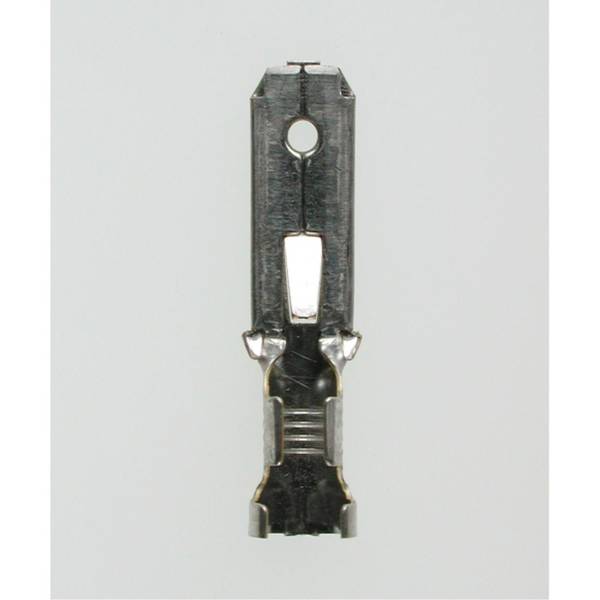

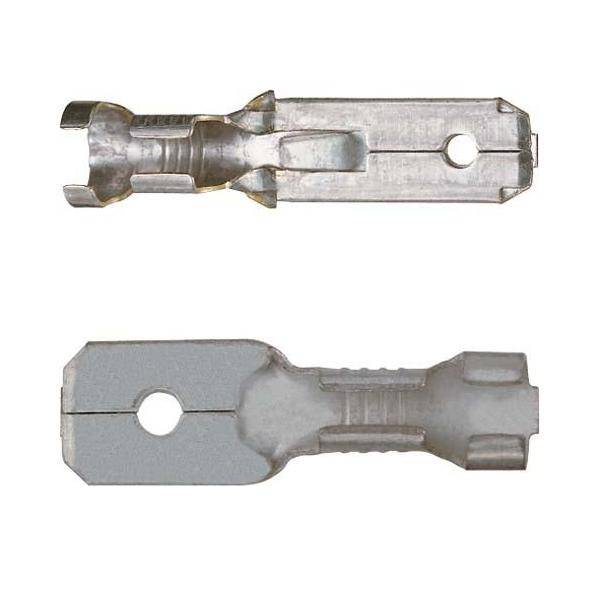

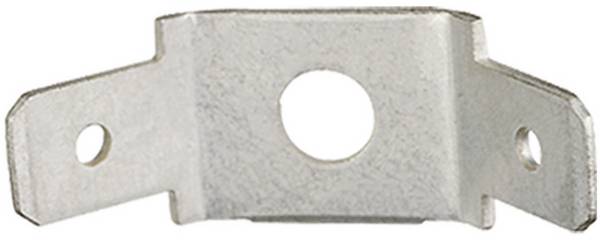

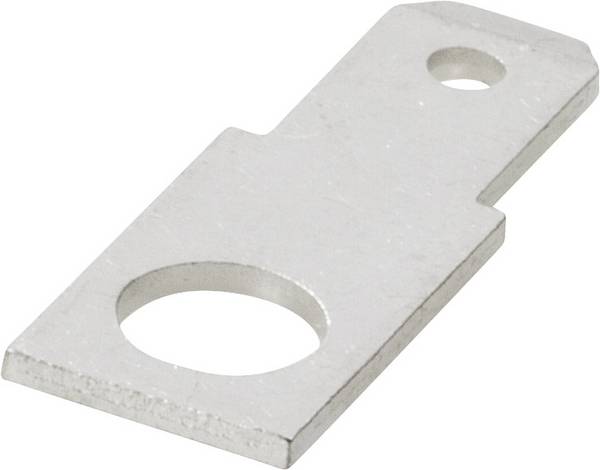

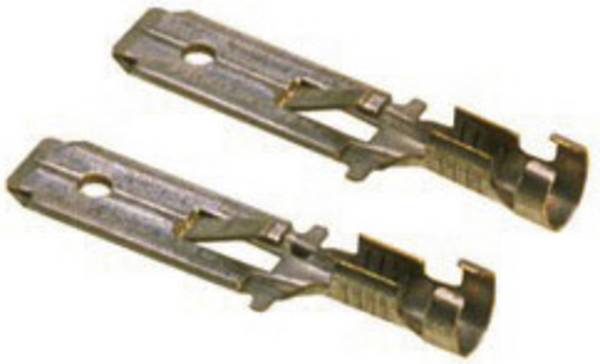

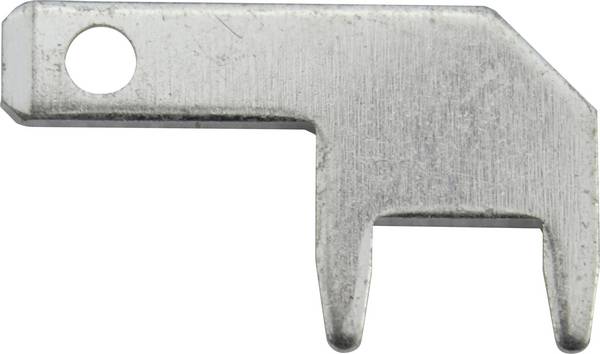

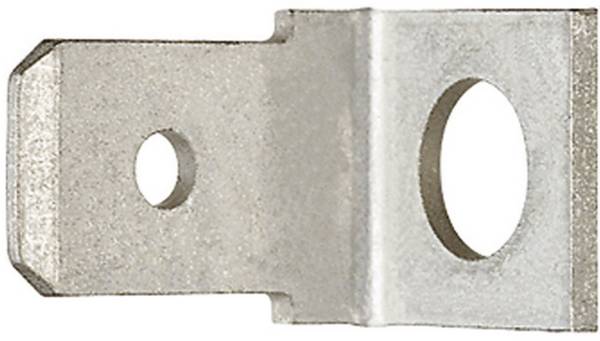

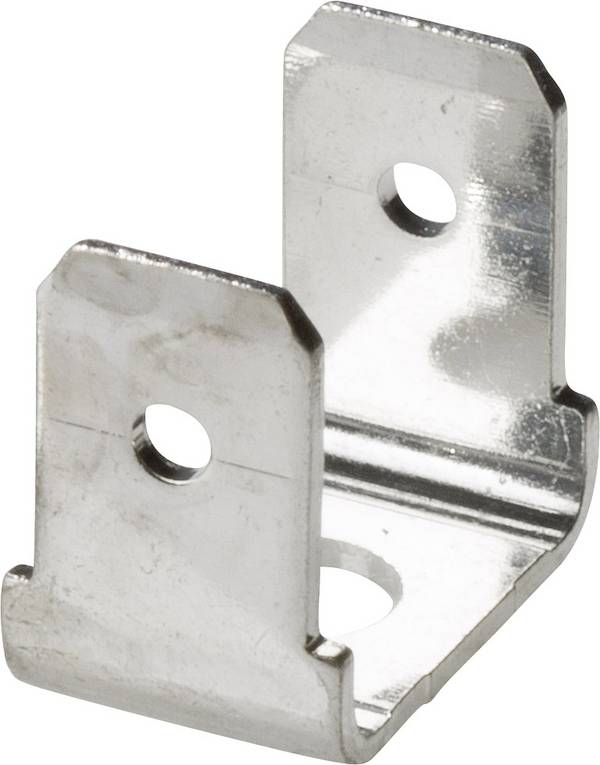

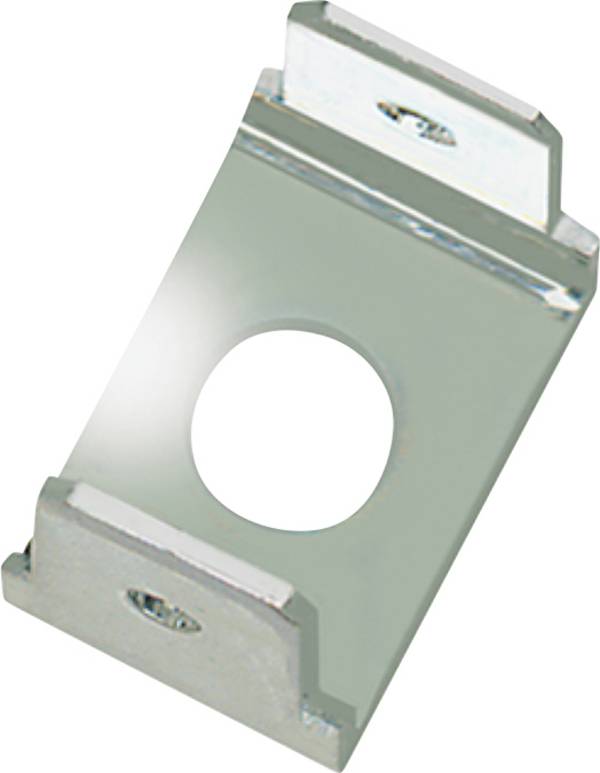

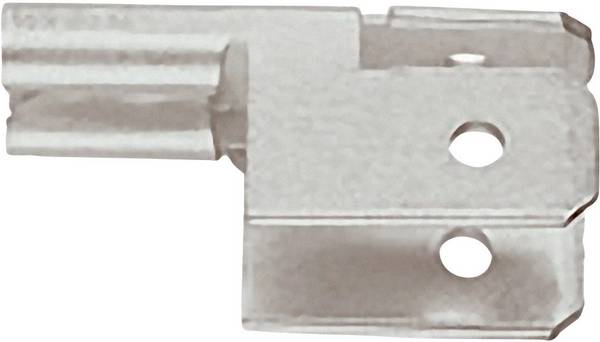

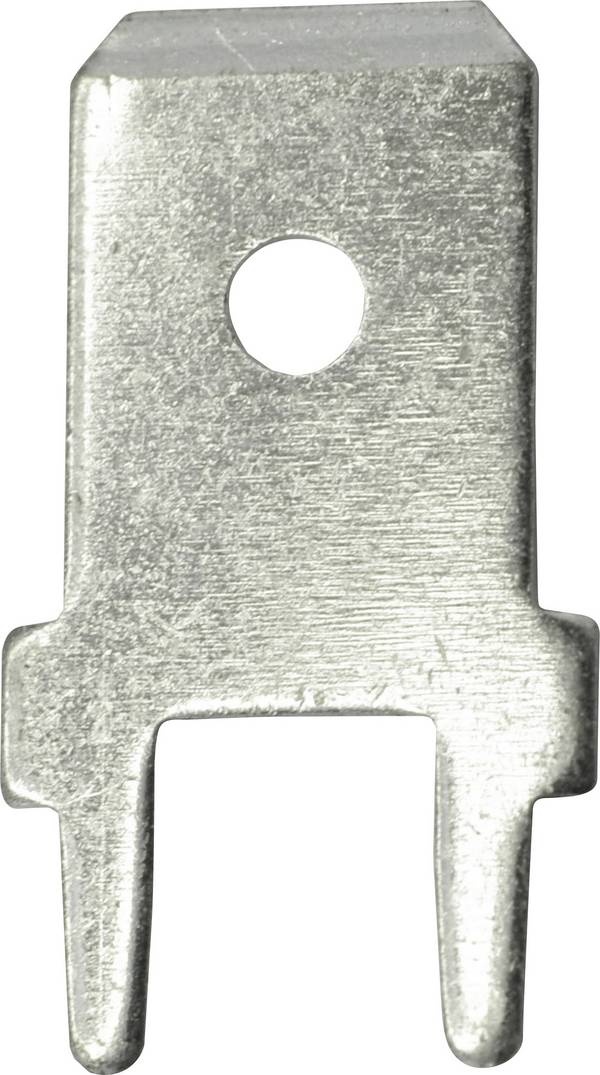

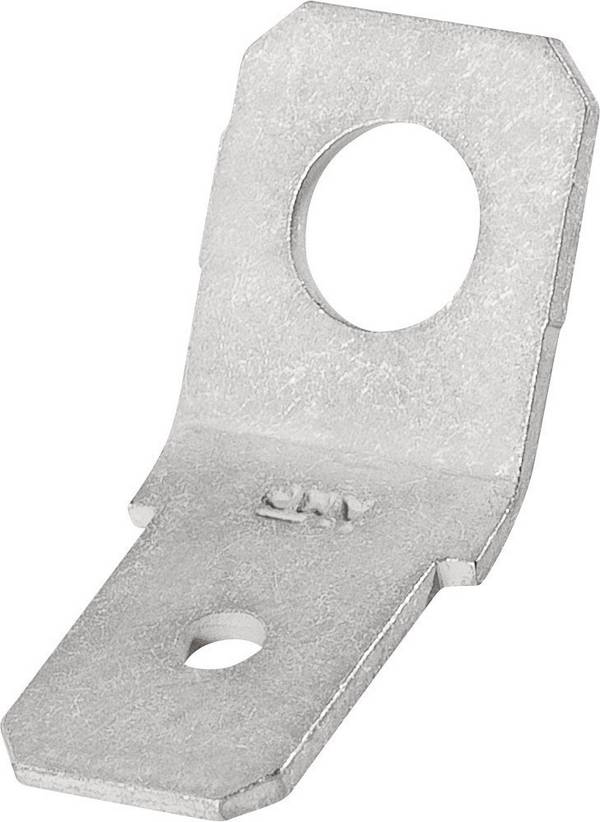

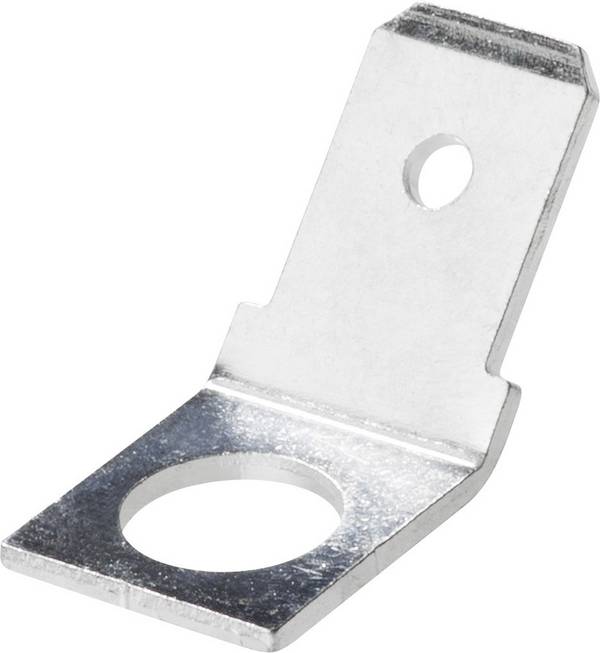

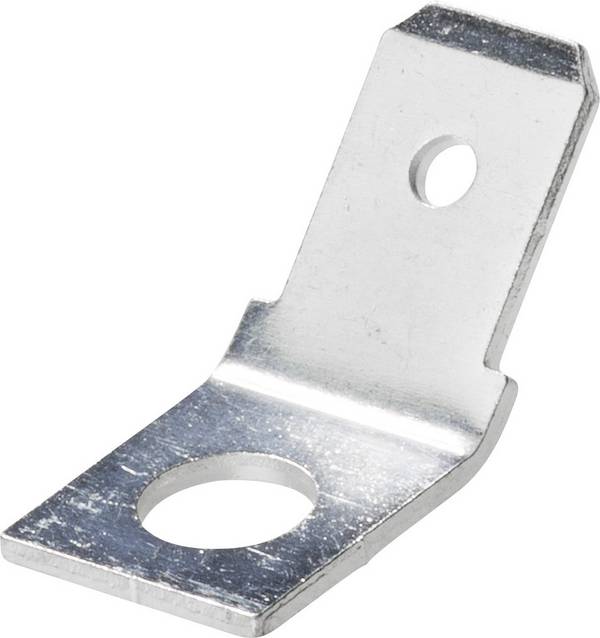

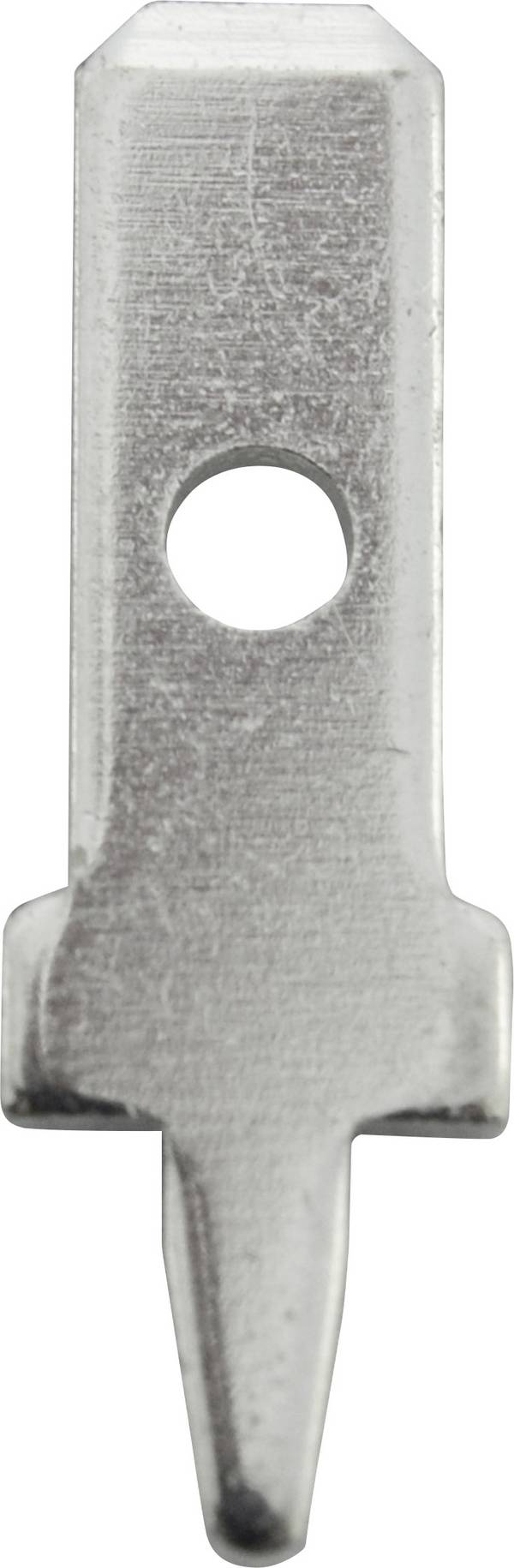

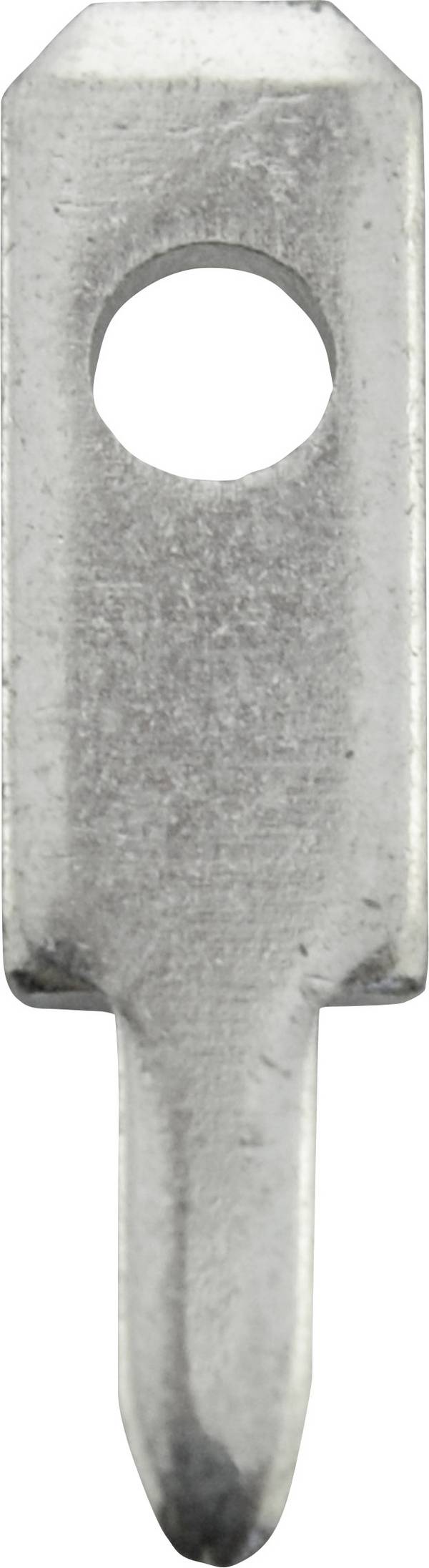

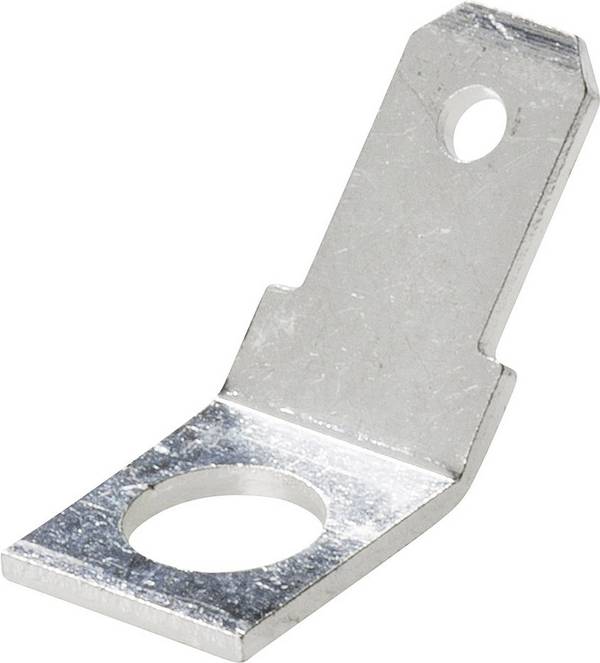

Unisolierte Flachstecker: Diese Ausführung besteht ausschließlich aus dem Metallkontakt ohne Kunststoffummantelung. Der gesamte Stecker ist elektrisch leitend und berührbar. Unisolierte Stecker sind kompakter und günstiger. Sie eignen sich für Anwendungen, bei denen keine Berührungsgefahr besteht – etwa in geschlossenen Gehäusen oder Schaltschränken. Die fehlende Isolierung ermöglicht bessere Wärmeableitung bei hohen Stromstärken. Allerdings erfordern sie sorgfältige Installation und zusätzliche Schutzmaßnahmen gegen unbeabsichtigte Berührung.

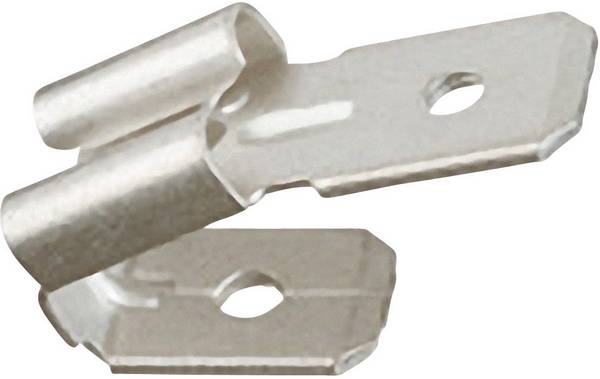

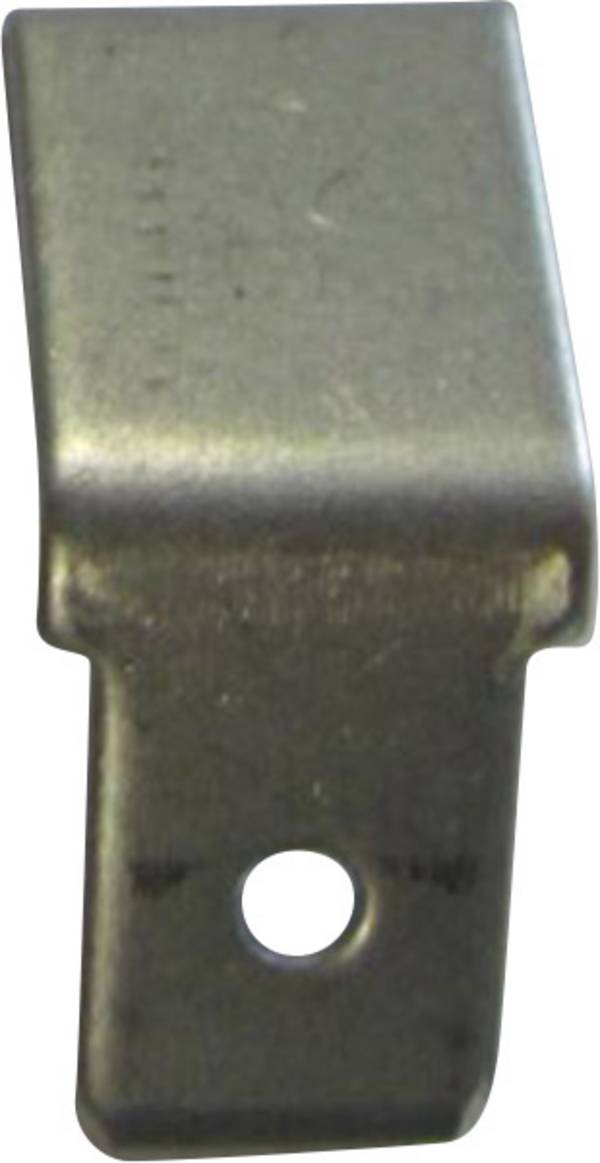

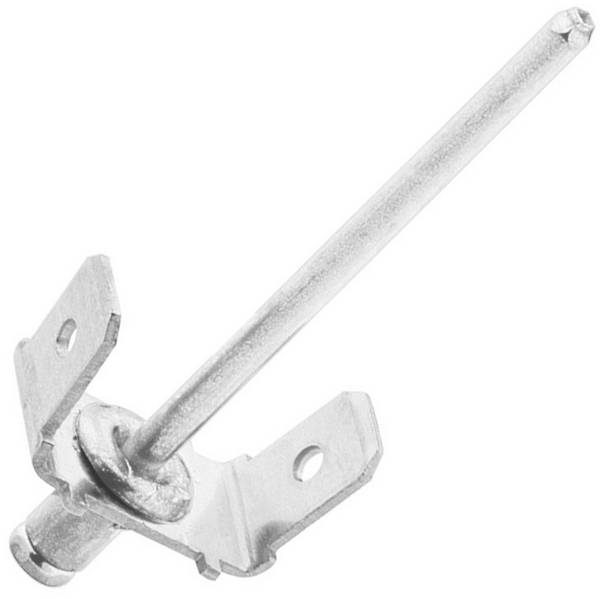

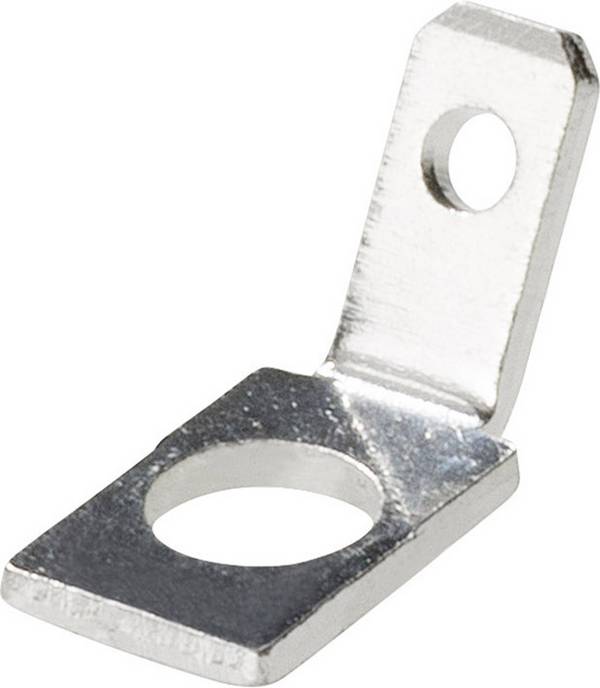

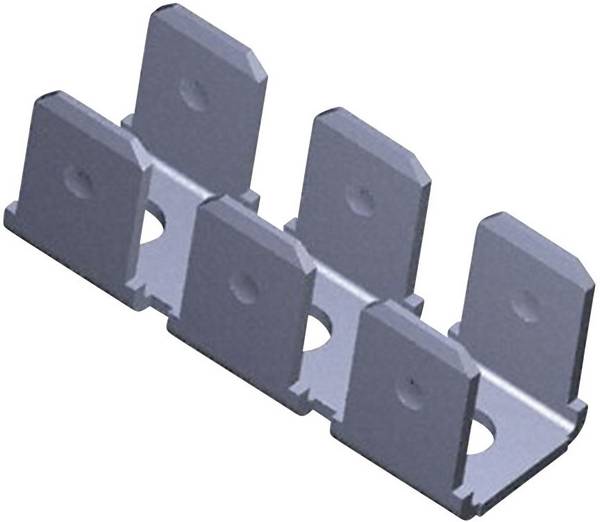

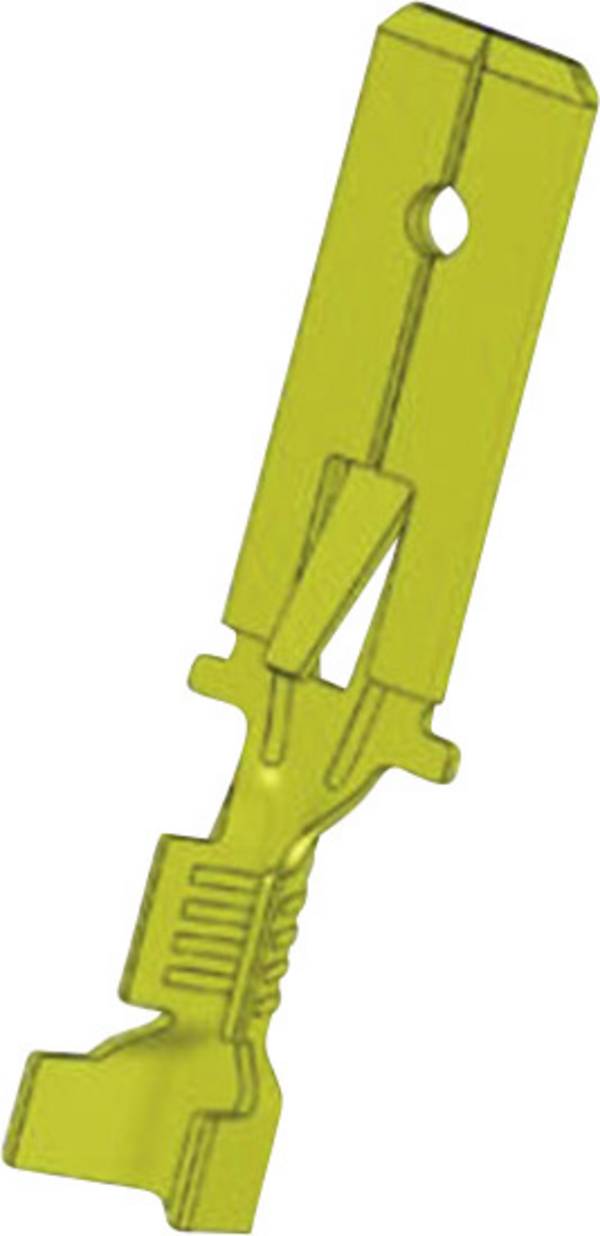

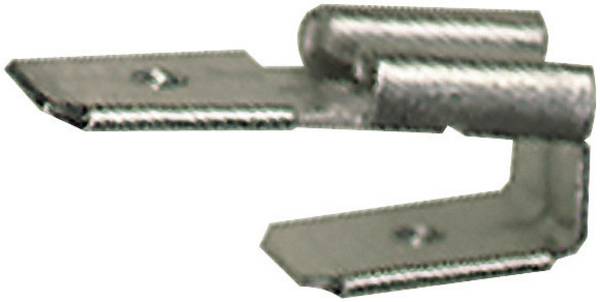

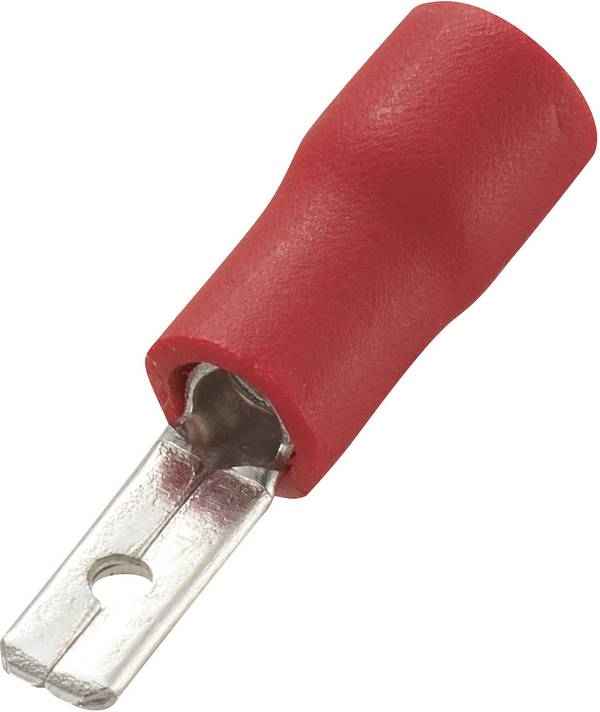

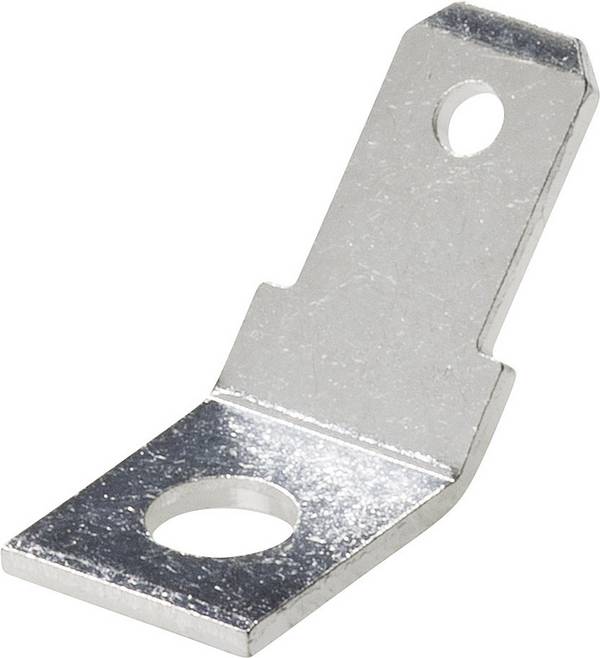

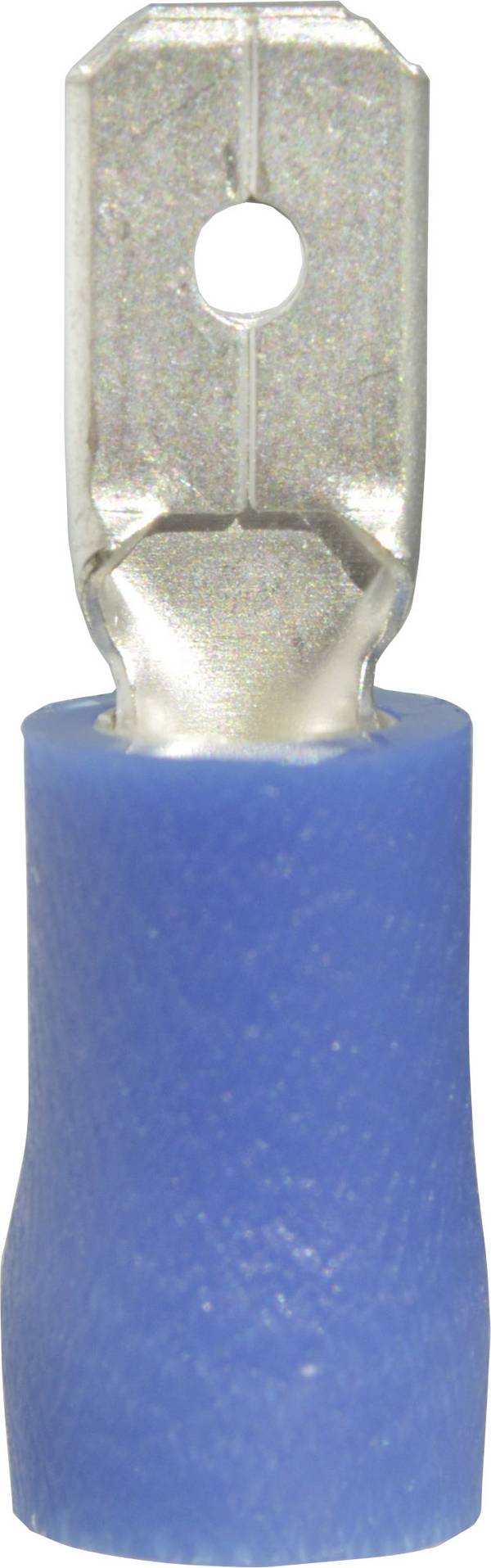

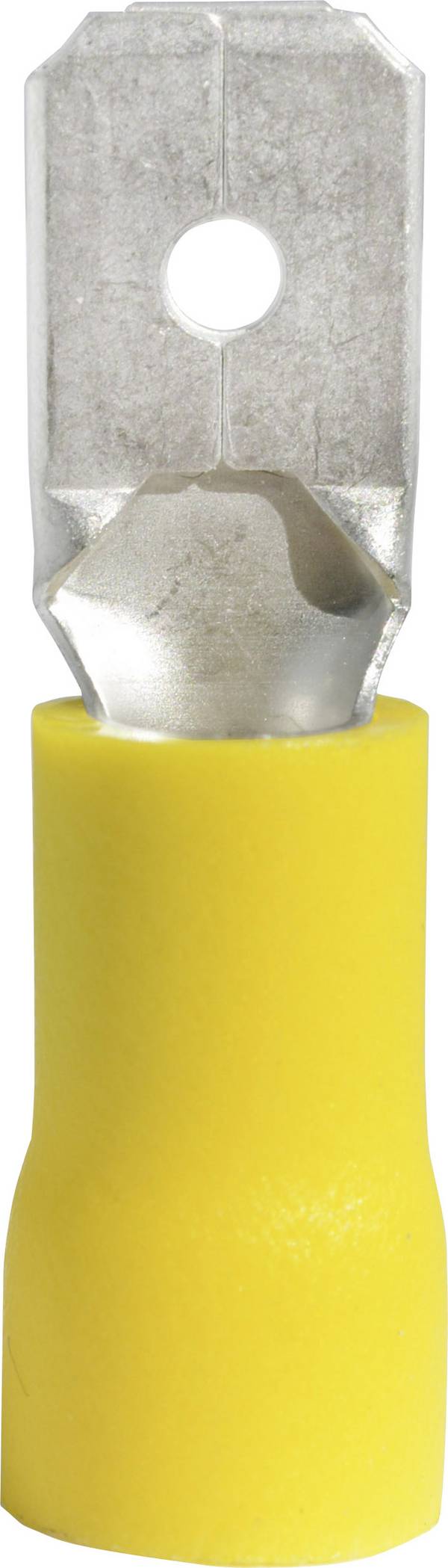

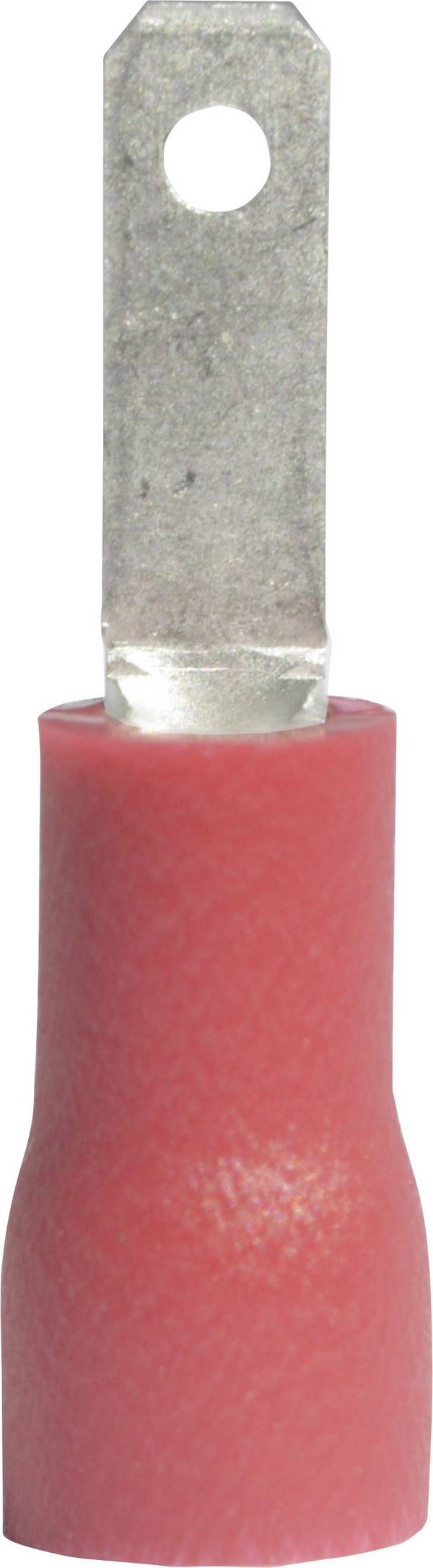

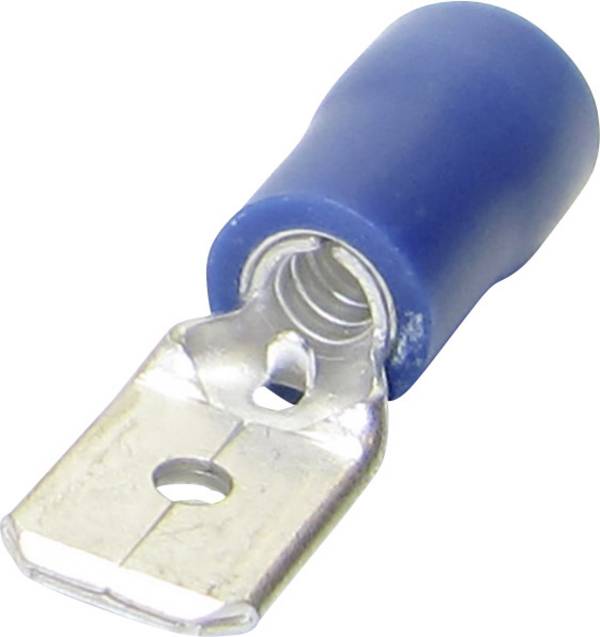

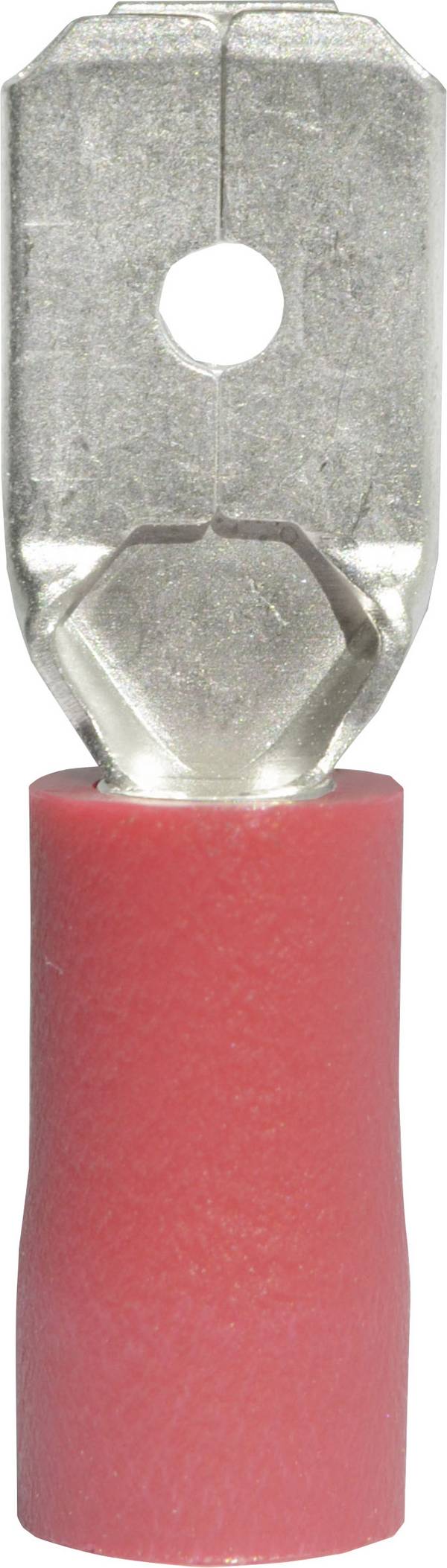

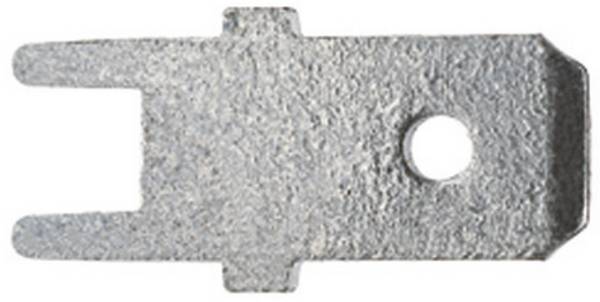

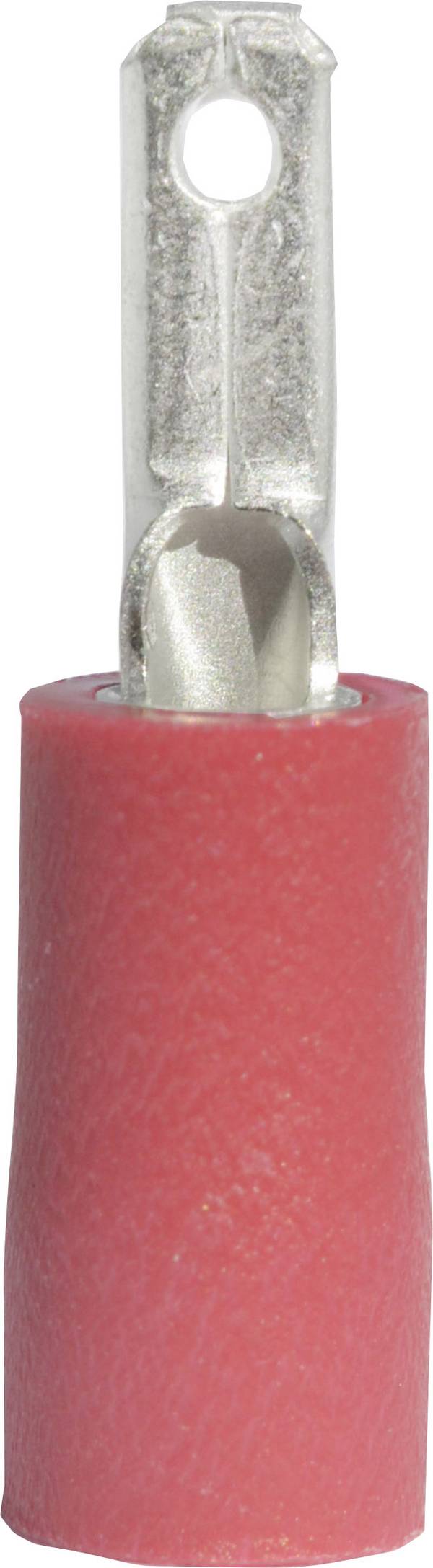

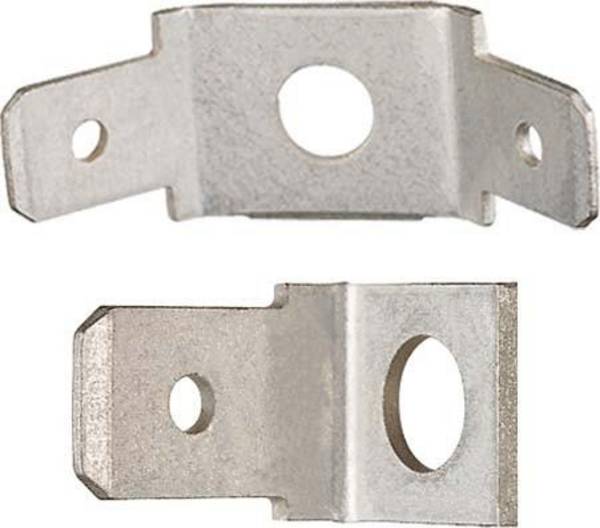

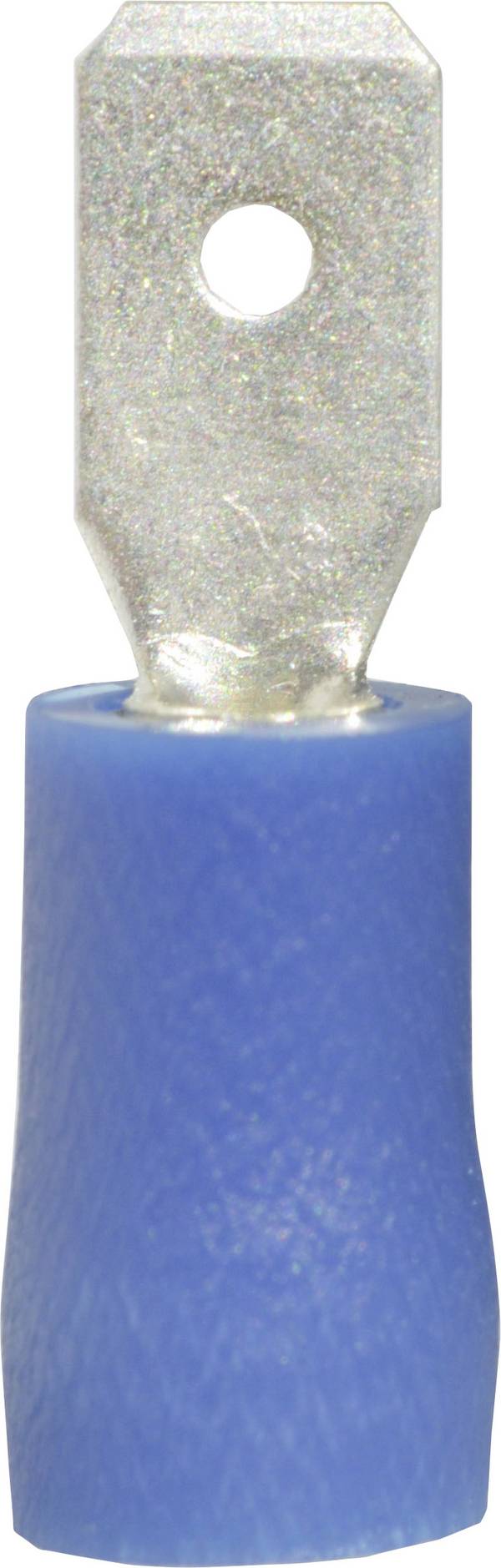

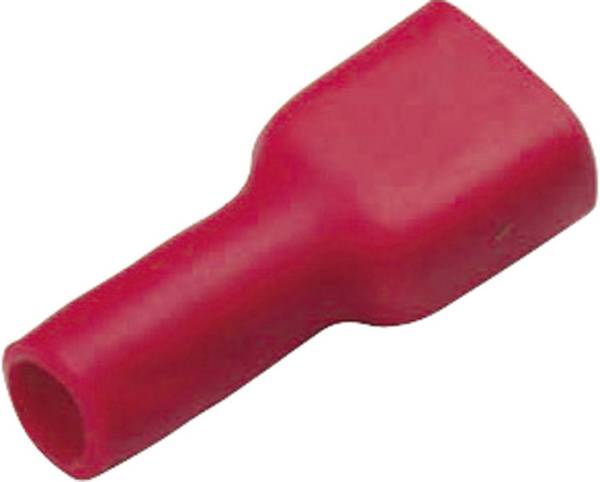

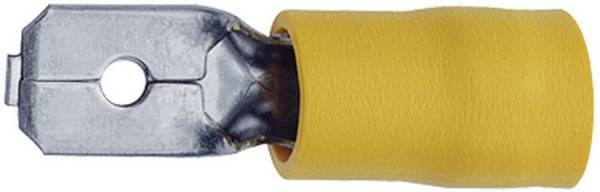

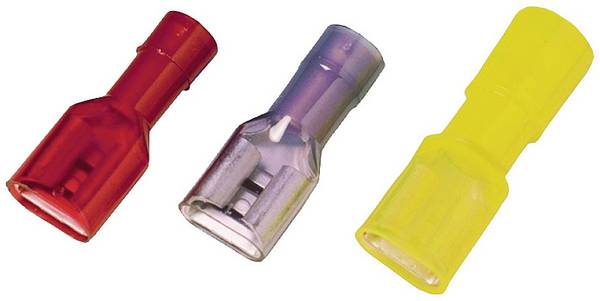

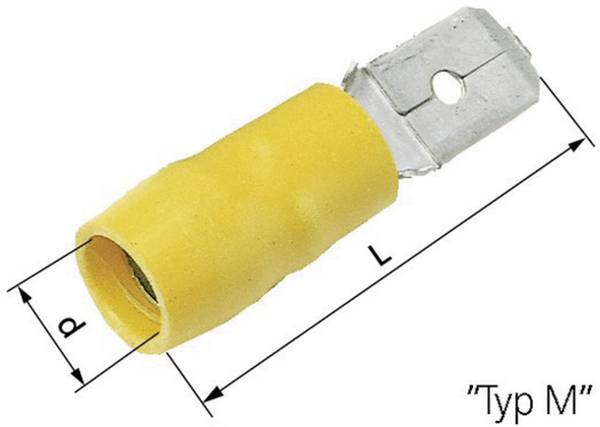

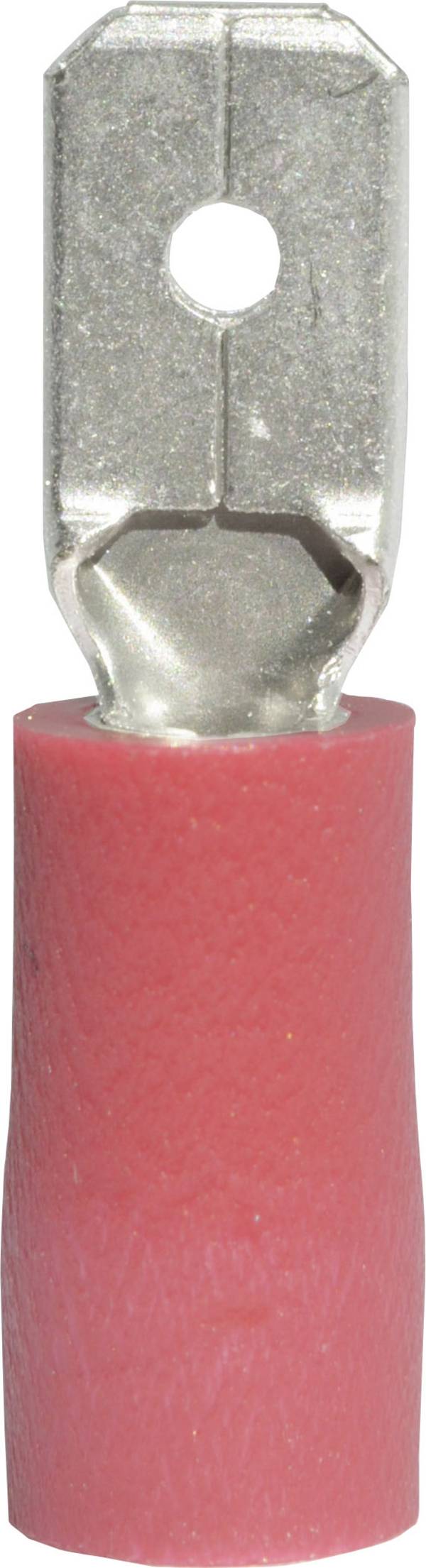

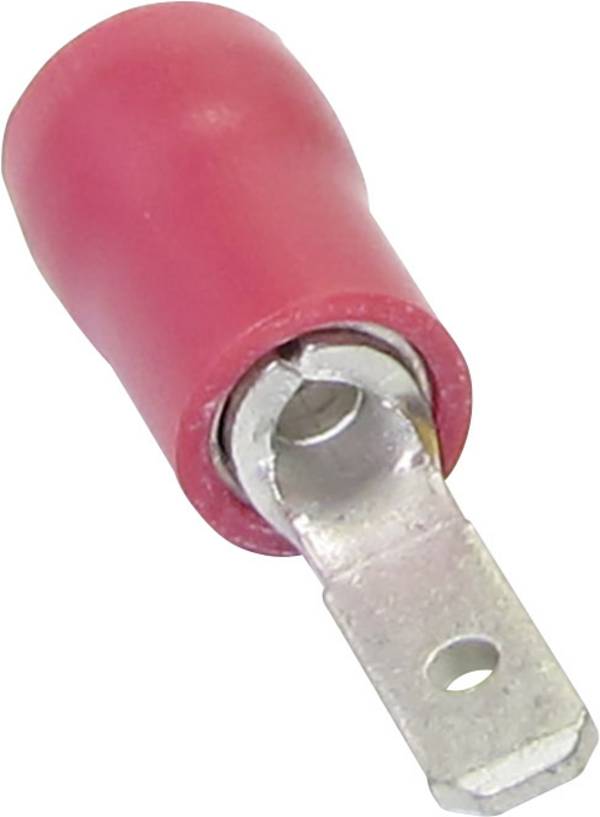

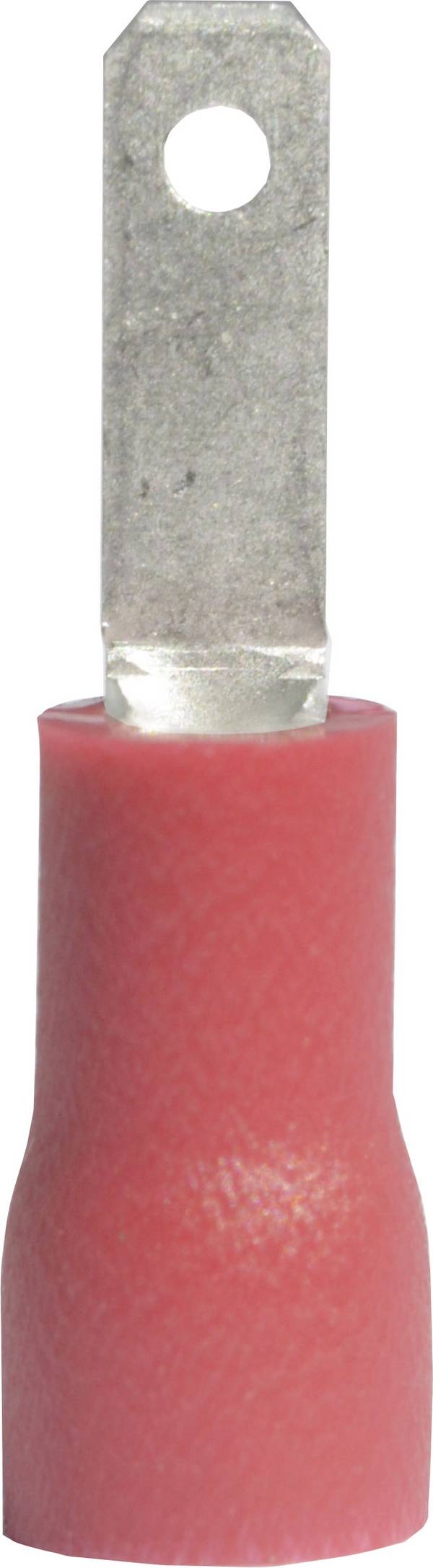

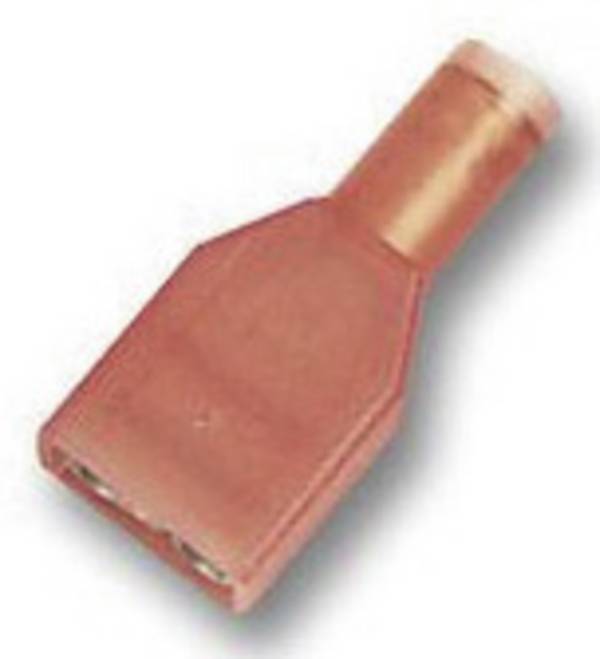

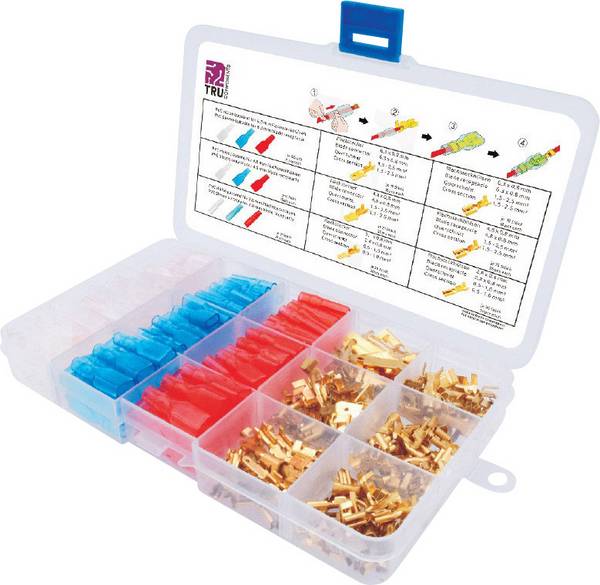

Vollisolierte Flachstecker: Eine Kunststoffhülse umgibt den Crimpbereich vollständig. Nur der eigentliche Steckkontakt bleibt frei. Diese Bauweise verhindert Berührung spannungsführender Teile und schützt vor Kurzschlüssen. Vollisolierte Stecker sind erste Wahl für alle Anwendungen, bei denen Sicherheit im Vordergrund steht. Die Isolierung ist häufig farbcodiert: Rot für 0,5 bis 1,5 mm² Kabelquerschnitt, Blau für 1,5 bis 2,5 mm², Gelb für 4 bis 6 mm². Diese Farbkennzeichnung erleichtert die Zuordnung erheblich.

Die Wahl hängt vom Einsatzbereich ab: Für professionelle Installationen und überall dort, wo Personen Zugang haben, sind vollisolierte Stecker Pflicht. In geschlossenen Geräten können unisolierte Varianten verwendet werden, sofern die Sicherheitsbestimmungen dies erlauben.

Die Breite muss exakt zur Gegenseite passen. Ein 4,8-mm-Stecker passt nicht in eine 6,3-mm-Hülse und umgekehrt. Bei Reparaturen müssen Sie die vorhandene Größe ermitteln und identische Stecker verwenden. Neben der Breite spielt die Materialstärke eine Rolle – Standard sind 0,5 oder 0,8 Millimeter.

Achtung: Verwenden Sie niemals zu kleine Stecker für hohe Ströme. Überlastung führt zu Erwärmung, erhöhtem Übergangswiderstand und im schlimmsten Fall zu Bränden.

Für welchen Kabelquerschnitt eignen sich Flachstecker und wie finde ich die richtige Größe?

Der Kabelquerschnitt bestimmt, welcher Flachstecker verwendet werden muss. Die Crimpöffnung muss zum Leiterquerschnitt passen, um sichere mechanische und elektrische Verbindung zu gewährleisten.

Flachstecker sind für verschiedene Kabelquerschnitte erhältlich. Die gängigen Bereiche sind 0,5 bis 1,0 mm², 1,5 bis 2,5 mm² sowie 4,0 bis 6,0 mm². Der passende Stecker muss zur tatsächlichen Aderdicke passen. Ein zu großer Crimpbereich hält das Kabel nicht sicher, ein zu kleiner lässt sich nicht ordnungsgemäß crimpen.

Bei vollisolierten Steckern zeigt die Farbcodierung den geeigneten Querschnittsbereich an. Rote Isolierung steht für 0,5 bis 1,5 mm², blaue für 1,5 bis 2,5 mm² und gelbe für 4,0 bis 6,0 mm². Diese Normung erleichtert die Auswahl erheblich.

Die Kombination aus Kabelquerschnitt und Steckerbreite muss zur übertragenen Stromstärke passen. Für 10 Ampere genügen 1,5 mm² Kabelquerschnitt mit 4,8-mm-Stecker. Bei 16 Ampere sollten 2,5 mm² mit 6,3-mm-Stecker verwendet werden. Für 25 Ampere sind 4 mm² erforderlich. Achten Sie beim Flachstecker Anschließen darauf, dass die Aderendhülse vollständig im Crimpbereich sitzt.

Wie werden Flachstecker richtig gecrimpt und befestigt?

Das fachgerechte Crimpen ist entscheidend für sichere und dauerhafte Verbindungen. Die richtige Technik und geeignetes Werkzeug sind dabei unerlässlich.

1. Kabel abisolieren: Entfernen Sie die Kabelisolierung auf passender Länge. Der blanke Leiter sollte vollständig im Crimpbereich des Steckers verschwinden. Bei Litzen drehen Sie die einzelnen Drähte leicht zusammen.
2. Stecker positionieren: Führen Sie den abisolierten Leiter vollständig in den Crimpbereich ein. Die Kabelisolierung sollte bis an den Stecker heranreichen.
3. Crimpen durchführen: Verwenden Sie eine geeignete Crimpzange für die Verbindung. Setzen Sie die Zange am Crimpbereich an und drücken Sie die Griffe vollständig zusammen. Der Crimpvorgang presst den Metallbereich fest um den Leiter.
4. Verbindung prüfen: Ziehen Sie vorsichtig am Kabel. Eine korrekt gecrimpte Verbindung hält fest und gibt nicht nach.
5. Stecker einstecken: Führen Sie den Flachstecker gerade in die entsprechende Hülse ein. Sie sollten ein leichtes Klicken oder Einrasten spüren.

Für die richtige Verwendung sind professionelle Handwerkzeuge wie eine passende Crimpzange unverzichtbar. Qualitativ hochwertige Zangen gewährleisten reproduzierbare Crimpqualität. Bei häufiger Verwendung lohnt die Investition in spezialisierte Werkzeuge wie Zangen für Quetsch-Steckverbinder-Zangen. Ergänzend empfehlen sich spezielle Flachsteckhülsen-Zangen für bestimmte Steckertypen.

Praxistipp: Crimpen Sie nie mit einer normalen Zange. Nur spezielle Crimpzangen erzeugen die definierte Pressform, die sichere Verbindung garantiert.

Worauf sollte man beim Kauf von Flachsteckern achten?

Die Qualität von Flachsteckern variiert erheblich. Mehrere Kriterien helfen bei der Auswahl geeigneter Produkte.

• Material und Oberflächenbehandlung: Hochwertige Flachstecker bestehen aus Messing oder verzinntem Kupfer. Diese Materialien bieten gute Leitfähigkeit und Korrosionsbeständigkeit. Die Verzinnung schützt vor Oxidation und erhält niedrigen Übergangswiderstand über Jahre hinweg.
• Crimpqualität: Der Crimpbereich sollte sauber geformt und gratfrei sein. Scharfe Kanten können Litzen beschädigen oder die Isolierung verletzen. Bei vollisolierten Steckern muss die Kunststoffhülse fest sitzen.
• Normgerechte Abmessungen: Achten Sie auf standardkonforme Maße. Stecker mit abweichenden Dimensionen passen nicht zuverlässig in genormte Hülsen und führen zu lockeren Verbindungen.
• Farbcodierung: Bei isolierten Steckern erleichtert die Farbkennzeichnung die Zuordnung zum Kabelquerschnitt. Hochwertige Produkte verwenden dauerhafte Färbung.
• Hersteller und Bezugsquelle: Flachstecker Conrad zeichnen sich durch geprüfte Qualität und zuverlässige Spezifikationen aus. Flachstecker gute Qualität erkennen Sie an sauberer Verarbeitung, korrekter Kennzeichnung und plausiblen technischen Daten.

Die Investition in Flachstecker gute Qualität zahlt sich durch Zuverlässigkeit und lange Lebensdauer aus. Bei sicherheitsrelevanten Anwendungen sollten Sie keine Kompromisse eingehen.
