Vergleichsübersicht Schaltnetzteile im Labor

Festspannungsnetzteile FSP-Serie

Spannung 12V oder 24V/DC

Leistungsbereich 60 W - 540 W

Regelbare Schaltnetzteile SPS-Serie

Spannungsbereich 0-15 V/DC

Leistungsbereich 375 W bis 900 W

Regelbare Schaltnetzteile der HPS-Serie

Spannungsbereich 0-60 V/DC

Leistungsbereich 450 W bis 900 W

Programmierbare Netzteile PPS-Serie

Spannungsbereich 0-60 V/DC

Leistungsbereich 180 W bis 360 W

Lüfterlose Schaltnetzteile TOPS-Serie

Spannungsbereich 0,8-36 V/DC

Leistung 100 W

Progamierbare Netzteile DSP-Serie

Spannungbereich 0-60 V/DC

Leistungsbereich 150 W bis 300 W

Programmierbare Schaltnetzteile DPPS-Serie

Spannungsbereich 0-60 V/DC

Leistungsbereich 480 W bis 960 W

Programmierbare Schaltnetzteile der CPPS-Serie

Spannungsbereich 0-84 V/DC

Leistungsbereich 160 W bis 320 W

Festspannungs - Schaltnetzteile FSP-Serie

Model	FSP-1204	FSP-1207	FSP-1212	FSP-1225	FSP-1235	FSP-2405	FSP-2410	FSP-2420
Spannung	12 V	12 V	12 V	12 V	12 V	24 V	24 V	24 V
Strom max.	4 A	7 A	12 A	25 A	35 A	5 A	10 A	20 A
Ausgangs-Leistung	60 W	105 W	180 W	375 W	525 W	145 W	240 W	540 W
4 mm Buchsen	✓	✓	✓	✓	✓	✓	✓	✓
Schraubklemmen	-	-	-	✓	✓	-	✓	✓
KFZ Board Buchse	-	✓	-	-	-	-	-	-
Lüfter	-	-	✓	✓	✓	✓	✓	✓
Art.Nr.	512014	512015	512031	512055	512068	512089	512162	512169

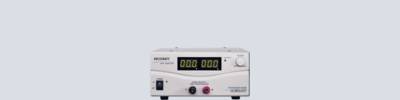

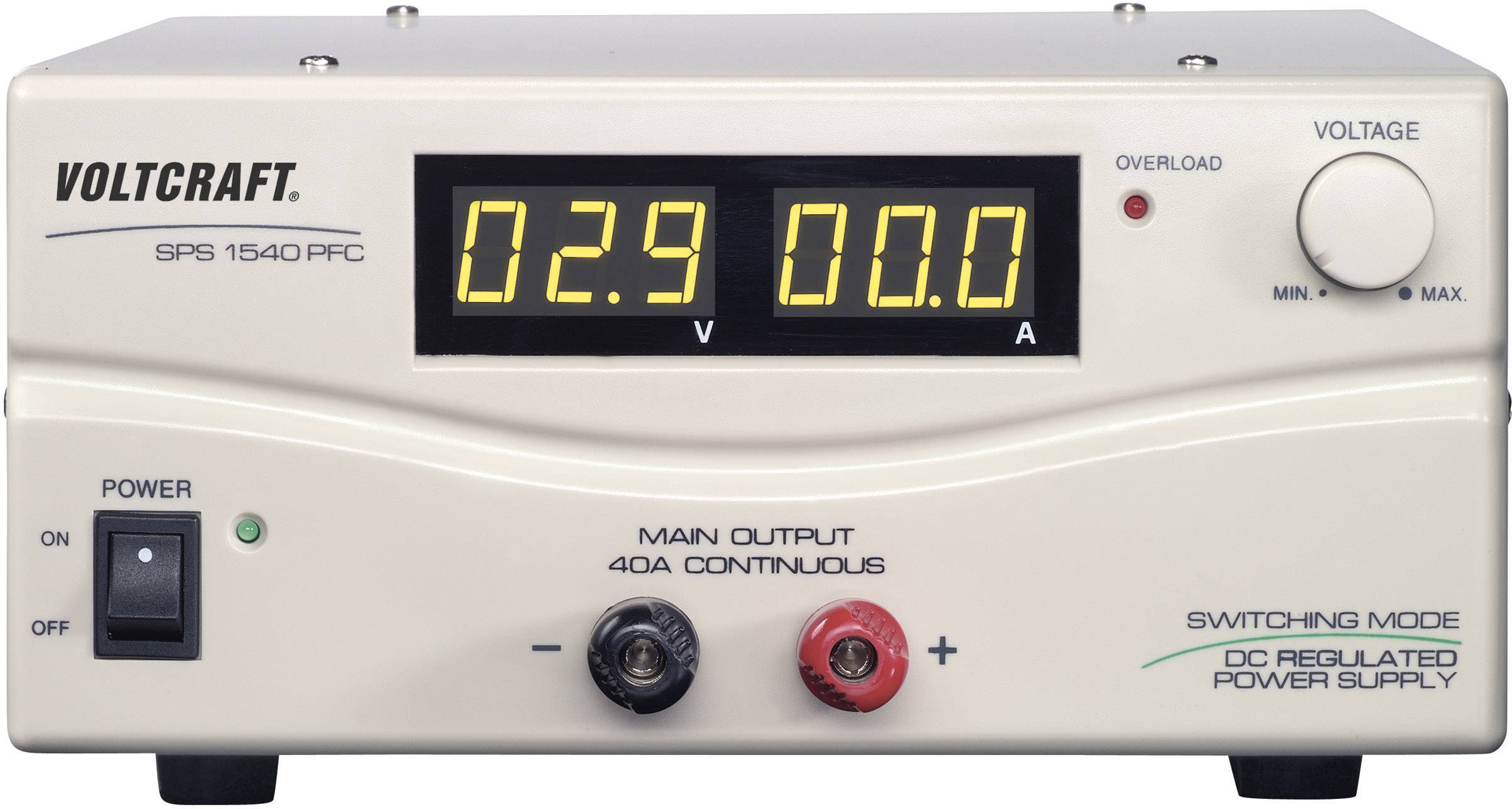

Regelbare Schaltnetzteile der SPS-Serie

Standard Labornetzteile

Schaltnetzteile mit PFC (Power Factor Correction = Blindleistungskompensation) sind deutlich leichter und günstiger als linear geregelte Labornetzteile. Natürlich können Restwelligkeit und Regelverhalten bei 100% Laständerung nicht mit Lineargeräten konkurrieren, dennoch werden ordentlich stabile Werte für die meisten Anwendungen erreicht.

Model	SPS-1525	SPS-1540	SPS-1560
Spannung	0 - 15 V	0 - 15 V	0 - 15 V
Strom max.	25 A	40 A	60 A
Ausgangsleistung	375 W	600 W	900 W
Restwelligkeit	10 mV	10 mV	40 mV
Regelverhalten bei 100% Laständerung	230 mV	230 mV	k.A.
4 mm Buchsen (Front)	bis 25 A	bis 40 A	bis 5 A
Hochstrom Ausgang (Hinten)	-	-	bis 60 A
Sense Eingang (Spannungs-Nachregelung)	-	-	✓
Fernsteuerbar (0...5 V)	-	-	Spannung
Fernsteuerbar (ext. Poti)	-	-	Spannung
Schaltbare Festspannung	13,8 V	13,8 V	-
Lüfter	✓	✓	✓
Art.Nr.	511568	511569	511570

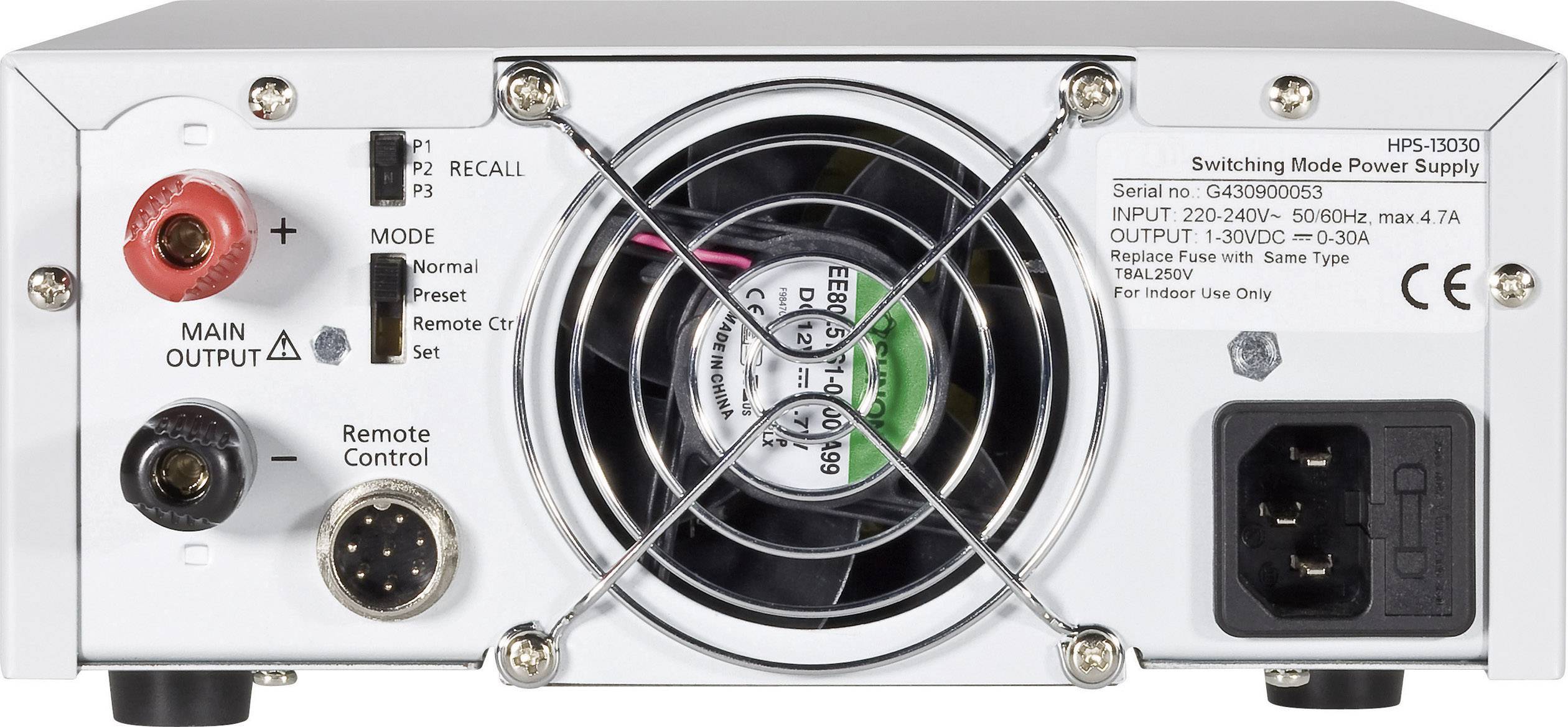

Regelbare Schaltnetzteile der HPS-Serie

Labornetzteile mit einstellbarem Strombegrenzer und Fernsteuerung

Die HPS Serie kann mit Digitalpotis an der Front oder analog über den Fernsteueranschluss (Rückseite) geregelt werden. Eine von 3 Festspannungen kann bei Bedarf auf der Rückseite mit einem Schiebeschalter gewählt werden.

Außerdem verfügen die Netzteile über einen Überspannungsschutz, den den Außgang sofort abschaltet, wenn eine höhere externe Spannung als eingestellt am Netzteilausgang erkannt wird.

Model	HPS-11530	HPS-11560	HPS-13015	HPS-13030	HPS-16010
Spannung	0 - 15 V	0 - 15 V	0 - 30 V	0 - 30 V	0 - 60 V
Strom max.	30 A	60 A	15 A	30 A	10 A
Ausgangsleistung	450 W	900 W	450 W	900 W	600 W
Restwelligkeit	5 mV	5 mV	5 mV	5 mV	5 mV
Regelverhalten bei 100% Laständerung	50 mV	50 mV	50 mV	50 mV	50 mV
4 mm Buchsen (Front)	bis 5 A	bis 5 A	bis 5 A	bis 5 A	bis 5 A
Hochstrom Ausgang (Hinten)	bis 30 A	bis 60 A	bis 15 A	bis 30 A	bis 10 A
Sense Eingang (Spannungs-Nachregelung)	-	✓	-	-	-
Fernsteuerbar (0...5 V)	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom
Fernsteuerbar (ext. Poti)	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom
Fernsteuerbar (Kontakt)	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus
Schaltbare Festspannung	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar
Lüfter	✓	✓	✓	✓	✓
Art.Nr.	512319	512335	512321	512306	512322

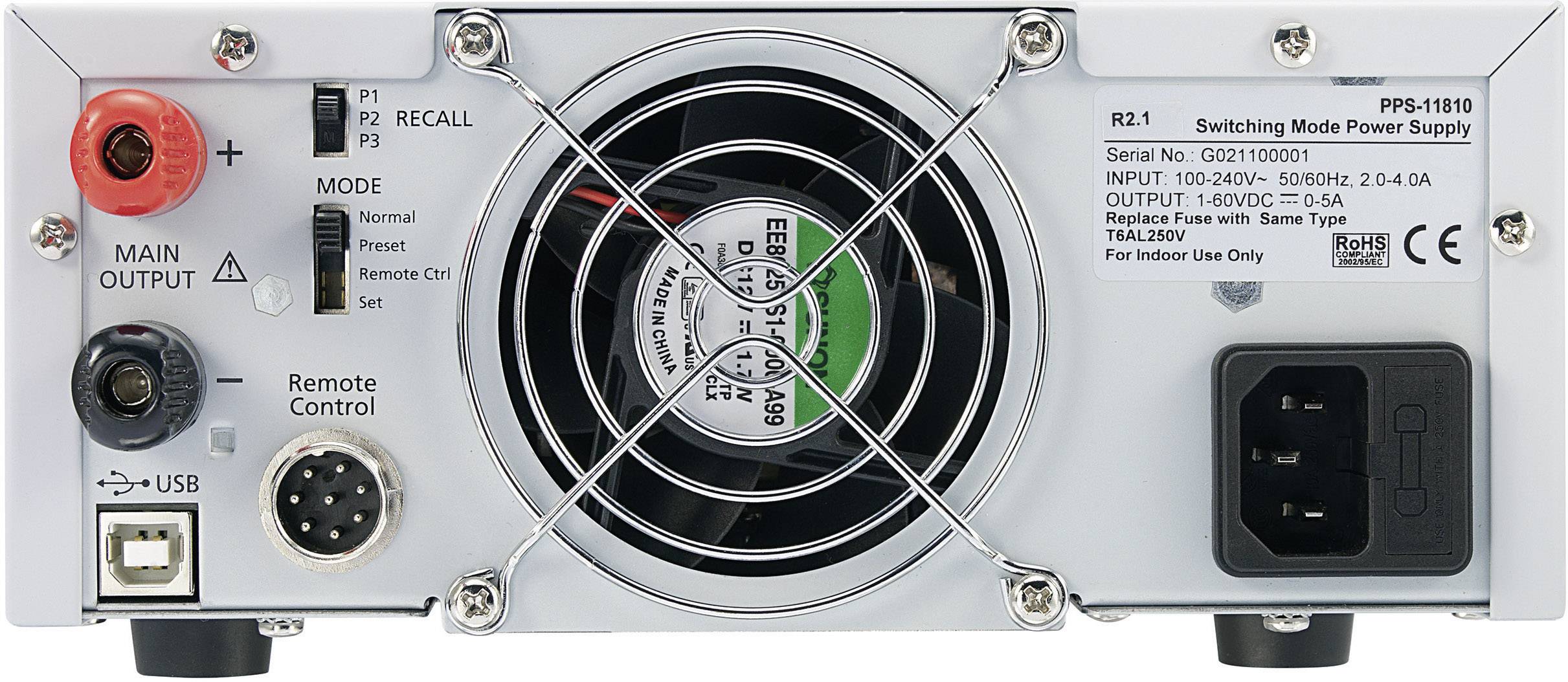

Regel- und programmierbare Schaltnetzteile der PPS-Serie

Labornetzteile mit USB Steuerung oder analoger Fernsteuerung

Die PPS Serie kann mit Software über den USB Anschluss oder wie die HPS Serie mit Digital Potis an der Front oder analog über den Fernsteueranschluss geregelt werden. Eine von 3 Festspannungen kann bei Bedarf auf der Rückseite mit einem Schiebeschalter gewählt werden.

Außerdem verfügen die Netzteile über einen Überspannungsschutz, der den Ausgang sofort abschaltet, wenn eine höhere externe Spannung als eingestellt am Netzteil Ausgang erkannt wird.

Model	PPS-11810	PPS-13610	PPS-11360	PPS-16005	PPS-11603	PPS-11815
Spannung	0 - 18 V	0 - 18 V	0 - 36 V	0 - 36 V	0 - 60 V	0 - 60 V
Strom max.	10 A	20 A	5 A	10 A	2,5 A	5 A
Ausgangsleistung	180 W	360 W	180 W	360 W	150 W	300 W
Restwelligkeit	5 mV	5 mV	5 mV	5 mV	5 mV	5 mV
Regelverhalten bei 100% Laständerung	50 mV	50 mV	50 mV	50 mV	50 mV	50 mV
4 mm Buchsen (Front)	bis 5 A	bis 5 A	bis 5 A	bis 5 A	bis 2,5 A	bis 5 A
Hochstrom Ausgang (Hinten)	bis 10 A	bis 20 A	bis 5 A	bis 10 A	bis 2,5 A	bis 5 A
Sense Eingang (Spannungs-Nachregelung)	-	-	-	-	-	-
Programmierbar	USB	USB	USB	USB	USB	USB
Fernsteuerbar (0...5 V)	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom
Fernsteuerbar (ext. Poti)	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom
Fernsteuerbar (Kontakt)	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus
Schaltbare Festspannung	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar
Lüfter	✓	✓	✓	✓	✓	✓
Art.Nr.	513910	513913	513911	513914	513912	513915

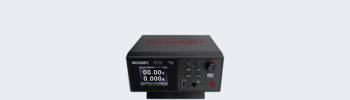

Kompakte und programmierbare Schaltnetzteile der DSP-Serie

Labornetzteile mit programmierbarer Wellenform

Mit den Netzteilen der DSP-Serie können Wellenformen in Listen erstellt werden und anschließend ausgegeben werden. In der Liste kann die Spannung, der Strom und die Zeit in 10 Speicherzellen programmiert und anschließend ausgegeben werden.

Die Spannungsausgabe kann entweder über Ziffern oder grafisch (Kurvenverlauf Spannung und Zeit) dargestellt werden. Hierbei ist es möglich die Spannungsausgabe rückblickend zu erfassen.

Bestellnummer (Werkskalibriert)	2446362	2446363	2446087
Bestellnummer (ISO-Kalibriert)	2742546	-	-
Bestellnummer (DAkkS)	2742964	-	-
Voltcraft Model-Nummer	DSP-3005	DSP-3010	DSP-6010

Spannung	0~30V	0~30V	0~60V
Strom	0~5A	0~10A	0~10A
Max. Ausgangsleistung	150W	300W	300W
Effizienz (220V Wechselstrom, Nennlast)	85%	85%	85%
Regelung (CV)
Last	≤30mV	≤30mV	≤30mV
Leitung	≤20mV	≤20mV	≤20mV
Regelung(CC)
Last	≤30mV	≤30mV	≤30mV
Leitung	≤20mV	≤20mV	≤20mV
Restwelligkeit und Rauschen
Spannung (Spitze-Spitze)	≤30mV	≤30mV	≤50mV
Spannung (Effektivwert)	≤3mV	≤3mV	≤5mV
Strom (Spitze-Spitze)	≤30mA	≤30mA	≤30mA
Einstellauflösung
Spannung	10mV	10mV	10mV
Strom	1mA	1mA	1mA
Rückleseauflösung
Spannung	10mV	10mV	10mV
Strom	1mA	1mA	1mA
Einstellgenauigkeit
Spannung	≤0.1%±20mV	≤0.1%±20mV	≤0.1%±30mV
Strom	≤0.1%±10mA	≤0.1%±10mA	≤0.1%±10mA
Reaktionszeit
Transiente Wiederherstellungszeit (50%~100% Nennlast)	≤1ms	≤1ms	≤1ms
Schutzfunktion
OVP	0~31V	0~31V	0~61V
OCP	0~5.1A	0~10.1A	0~10.1A
OTP	85°C	85°C	85°C
Anzeige
Anzeigetyp	2,8 Zoll Farb-LCD	2,8 Zoll Farb-LCD	2,8 Zoll Farb-LCD
Auflösung	240 x 320 Pixel	240 x 320 Pixel	240 x 320 Pixel
Farbe	65536 Farben, TFT	65536 Farben, TFT	65536 Farben, TFT
Umgebung
Temperatur	Arbeitstemperatur 0°C ~ 40°C Lagertemperatur: -20°C ~ 80°C	Arbeitstemperatur 0°C ~ 40°C Lagertemperatur: -20°C ~ 60°C	Arbeitstemperatur 0°C ~ 40°C Lagertemperatur: -20°C ~ 80°C
Relative Luftfeuchtigkeit	≤90% relative Luftfeuchtigkeit, keine Kondensation	≤90% relative Luftfeuchtigkeit, keine Kondensation	≤90% relative Luftfeuchtigkeit, keine Kondensation
Höhe	2,000 Meter	2,000 Meter	2,000 Meter
Kühlung	Lüfterkühlung, temperaturintelligente Drehzahlregelung	Lüfterkühlung, temperaturintelligente Drehzahlregelung	Lüfterkühlung, temperaturintelligente Drehzahlregelung
Eingangsmerkmale
Eingangsspannung	200-240 V/AC	200-240 V/AC	200-240 V/AC
Eingangsfrequenz	45~65Hz	45~65Hz	45~65Hz
Eingangsparamter
Eingangsstrom bei Vollast	≤1.4A	≤2.8A	≤2.8A
Eingangsstrom ohne Last	≤100mA	≤150mA	≤150mA
Eingangssicherung	250V, F3A	250V, F5A	250V, F5A
Sonstiges
Kommunikationsanschluss	USB-Kommunikation, kompatibel mit SCPI-Kommunikationsprotokoll	USB-Kommunikation, kompatibel mit SCPI-Kommunikationsprotokoll	USB-Kommunikation, kompatibel mit SCPI-Kommunikationsprotokoll
USB Ladeanschluss	5V/1A USB charging	5V/1A USB charging	5V/1A USB Ladefunktion
Abmessung ( Breite x Höhe x Länge )	200mm (Breite) x 92mm (Höhe) x 185mm (Länge)	200mm(Breite)×92mm(Höhe)×185mm(Länge)	200mm(Breite)×92mm(Höhe)×185mm(Länge)
Gewicht	Approx. 1.5 kg	Approx. 1.5 kg	Approx. 1.5 kg

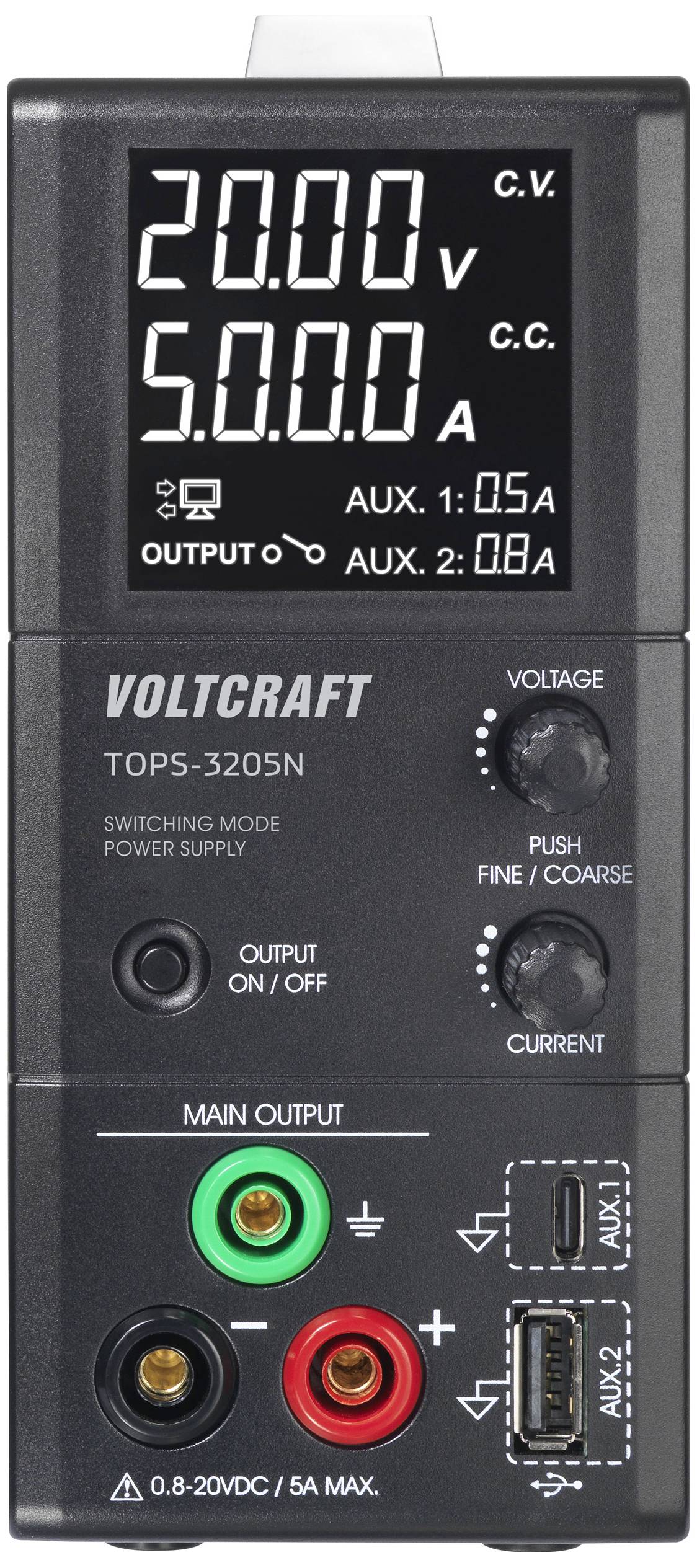

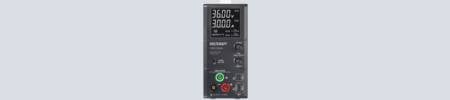

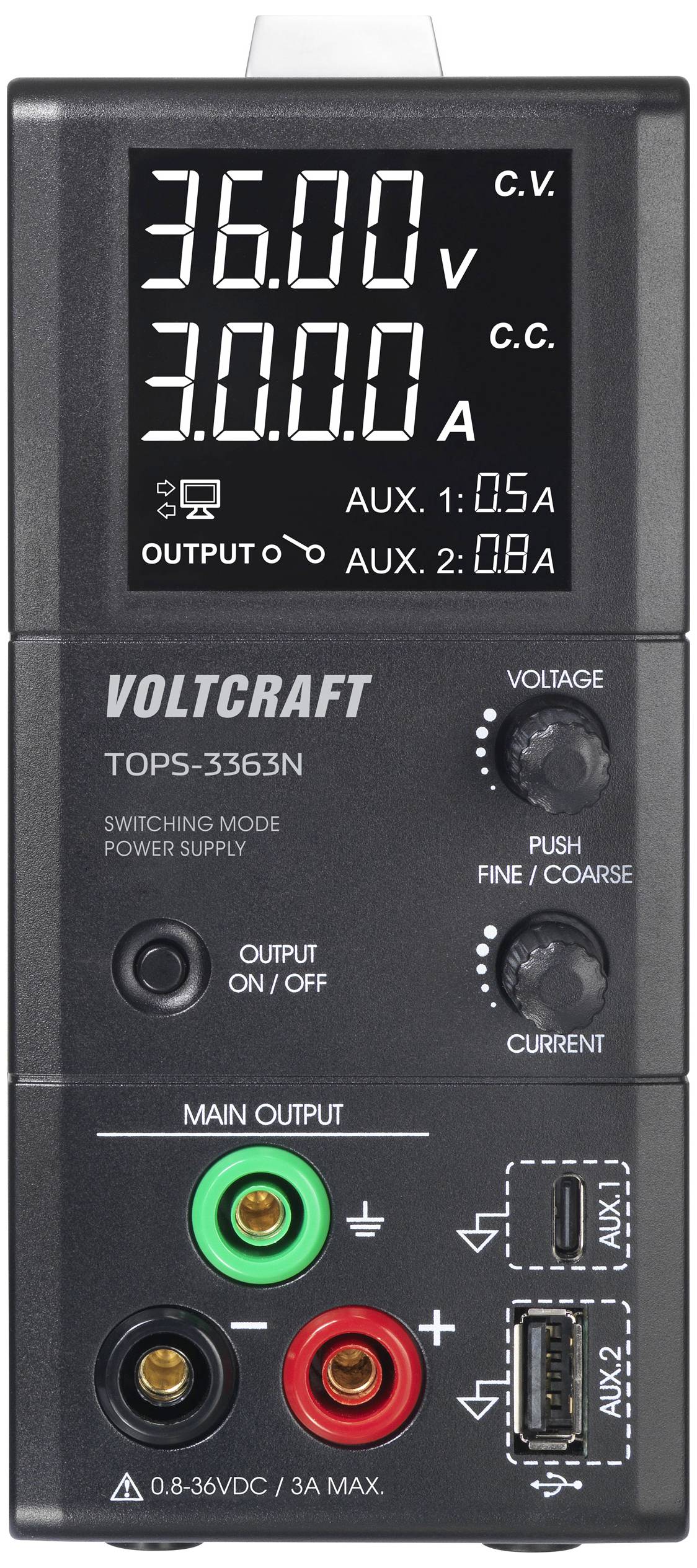

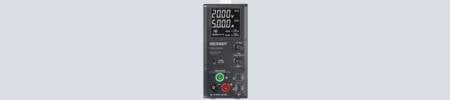

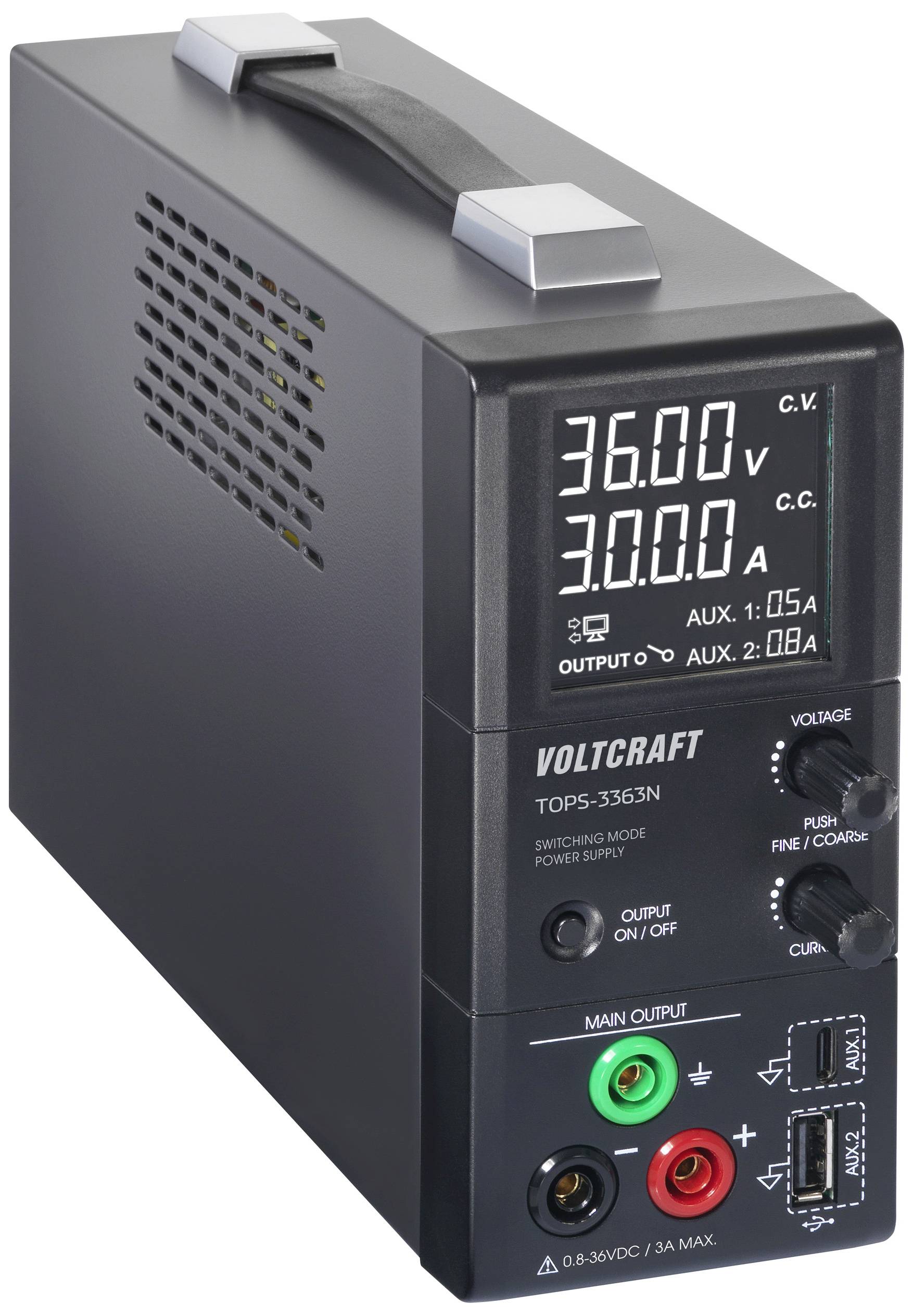

Lüfterlose und per USB fernsteuerbare Schaltnetzteile der TOPS-Serie

Fernsteuerbare Labornetzteile mit USB-Ausgang

Die TOPS-Serie kann per USB und entsprechender Software ferngesteuert werden. Zusätzlich zum geregelten Spannungsausgang befinden sich noch eine USB-C und eine USB-A Buchse am Gerät. Mit diesen USB-Ausgängen lassen sich USB-C und USB-A gespeiste Geräte mit Spannung versorgen und gleichzeitig kann der Strom über die USB-Ports am Display abgelesen werden.

Flüsterleise zeigen sich die Netzteile im Betrieb, da auf einen Lüfter verzichtet wurde und die Kühlung der Leistungstransistoren per Konvektion erfolgt. Komfortabel kann die Strombegrenzung stufenlos und ohne den Einsatz von Kurzschlussbrücken erfolgen.

Model	TOPS-3205N	TOPS-3363N
Spannung	0,8 - 20 V/DC	0,8 - 36 V/DC
Strom max.	0,1 - 5 A	0,1 - 3 A
Ausgangsleistung	100 W	100 W
Restwelligkeit	≤100 mV	≤100 mV
Regelverhalten bei Änderung der Last 10 bis 90%	70 mV	70 mV
4 mm Buchsen (Front)	✓	✓
Ausgang USB-C® „AUX 1“	5 V/DC, 3 A ; 9 V/DC, 2 A ; 12 V/DC, 1,6 A	5 V/DC, 3 A ; 9 V/DC, 2 A ; 12 V/DC, 1,6 A
Ausgang USB „AUX 2“	5 V/DC, max. 2 A	5 V/DC, max. 2 A
Fernsteuerbar (USB)	Spannung / Strom	Spannung / Strom
Kühlung	Konvektion	Konvektion
Schutzeinrichtungen	Kurzschluss, Überlast, Übertemperatur, Verfolgung OVP	Kurzschluss, Überlast, Übertemperatur, Verfolgung OVP
Gewicht	2 kg	2 kg
Abmessungen (B x H x T)	71 x 165 x 265 mm	71 x 165 x 265 mm
Art.Nr.	3089717	3089718

Regel- und programmierbare Schaltnetzteile der DPPS-Serie

Labornetzteile mit USB Steuerung oder analoger Fernsteuerung

Die DPPS Serie ist die leistungsstärkere Variante der PPS Serie. Die Features sind ansonsten identisch. Bei der 60 A Variante ist zusätzlich ein Sense Eingang verbaut.

Model	DPPS-16-30	DPPS-16-40	DPPS-16-60	DPPS-32-15	DPPS-32-20	DPPS-32-30	DPPS-60-8	DPPS-60-10	DPPS-60-15
Spannung	0 - 16 V	0 - 16 V	0 - 16 V	0 - 32 V	0 - 32 V	0 - 32 V	0 - 60 V	0 - 60 V	0 - 60 V
Strom max.	30 A	40 A	60 A	15 A	20 A	30 A	8 A	10 A	15 A
Ausgangsleistung	480 W	640 W	960 W	480 W	640 W	960 W	480 W	600 W	900 W
Restwelligkeit	5 mV	5 mV	5 mV	5 mV	5 mV	5 mV	5 mV	5 mV	5 mV
Regelverhalten bei 100% Laständerung	50 mV	50 mV	50 mV	50 mV	50 mV	50 mV	50 mV	50 mV	50 mV
4 mm Buchsen (Front)	bis 5 A	bis 5 A	bis 5 A	bis 5 A	bis 5 A	bis 5 A	bis 5 A	bis 5 A	bis 5 A
Hochstrom Ausgang (Hinten)	bis 30 A	bis 40 A	bis 60 A	bis 15 A	bis 20 A	bis 30 A	bis 8 A	bis 10 A	bis 15 A
Sense Eingang (Spannungs-Nachregelung)	-	-	✓	-	-	-	-	-	-
Programmierbar	USB	USB	USB	USB	USB	USB	USB	USB	USB
Fernsteuerbar (0...5 V)	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom
Fernsteuerbar (ext. Poti)	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom	Spannung / Strom
Fernsteuerbar (Kontakt)	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus
Schaltbare Festspannung	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar
Lüfter	✓	✓	✓	✓	✓	✓	✓	✓	✓
Art.Nr.	1086555	1086559	1086562	1086556	1086560	1086563	1086558	1086561	1086564

Programmierbare Schaltnetzteile der CPPS-Serie

Labornetzteile mit Constant Power für ein breites Spektrum von Spannung und Strom

Im Rahmen der angegeben max. Leistung lassen sich in einem weiten Bereich sowohl höhere Spannungen mit geringeren Strömen oder hohe Ströme mit geringerer Spannung einstellen. Verschiedene Schaltzeiten als auch Rampen lassen sich programmieren.

Model	CPPS-160-42	CPPS-320-42	CPPS-160-84
Spannung	0 - 42 V	0 - 42 V	0 - 84 V
Strom max.	0 - 10 A	0 - 20 A	0 - 5 A
Ausgangsleistung	160 W	320 W	160 W
Restwelligkeit	80 mV	80 mV	80 mV
Regelverhalten bei 100% Laständerung	80 mV	80 mV	80 mV
4 mm Buchsen (Front)	bis 10 A	bis 20 A	bis 5 A
Hochstrom Ausgang (Hinten)	-	-	-
Sense Eingang (Spannungs-Nachregelung)	✓	✓	✓
Programmierbar	USB	USB	USB
Fernsteuerbar (0...5 V)	Spannung / Strom	Spannung / Strom	Spannung / Strom
Fernsteuerbar (ext. Poti)	Spannung / Strom	Spannung / Strom	Spannung / Strom
Fernsteuerbar (Kontakt)	Ausgang ein/aus	Ausgang ein/aus	Ausgang ein/aus
Schaltbare Festspannung	3 Presets speicherbar	3 Presets speicherbar	3 Presets speicherbar
Lüfter	✓	✓	✓
Art.Nr.	1182100	1367575	1182103
