DMX-Controller: Präzise Lichtsteuerung für Bühne, Events und Installationen
DMX-Controller sind das zentrale Steuerungselement in der professionellen Lichttechnik und ermöglichen die gezielte Ansteuerung von Scheinwerfern, Moving Heads, LED-Leuchten und weiteren Lichteffektgeräten. Ob Theateraufführung, Konzert, Clubinstallation oder Firmenveranstaltung – eine präzise DMX-Lichtsteuerung bildet die Grundlage für wirkungsvolle Lichtshows und stimmungsvolle Beleuchtungskonzepte. Der DMX-Controller sendet digitale Steuersignale an die angeschlossenen Geräte und bestimmt dabei Parameter wie Helligkeit, Farbe, Bewegung und Effektgeschwindigkeit.
Die Bandbreite an DMX-Controllern reicht von kompakten manuellen Lichtsteuerpulten mit wenigen Kanälen bis zu komplexen computergestützten Systemen für die professionelle Veranstaltungstechnik. Eine einfache DMX-Steuerung mit Fadern eignet sich für kleine Setups in Clubs und Proberäumen, während softwarebasierte Lösungen umfangreiche Programmier- und Automationsmöglichkeiten bieten. Auch kabellose Varianten mit DMX-Wireless-Übertragung gewinnen zunehmend an Bedeutung.
Wer einen DMX-Controller für seine Lichtanlage sucht, findet Modelle für unterschiedliche Anforderungen und Budgets. Von der einfachen DMX-Steuerung für Einsteiger über spezialisierte DMX-Controller LED-Lösungen bis hin zu professionellen Pulten für Großveranstaltungen deckt das Angebot jeden Bedarf ab. Hersteller wie Eurolite bieten bewährte Einstiegsmodelle für verschiedene Anwendungsbereiche.
Dieser Ratgeber erklärt die Funktionsweise des DMX-Protokolls, zeigt die verschiedenen Controllertypen und hilft bei der Auswahl des passenden Geräts für Ihre Lichtsteuerung.
Wichtig: Verwenden Sie für DMX-Verbindungen ausschließlich spezielle DMX-Kabel mit einer Impedanz von 110 Ohm. Herkömmliche Audiokabel (Mikrofonkabel) haben eine andere Impedanz und verursachen Signalstörungen, die zu Flackern und Fehlfunktionen in der gesamten DMX-Kette führen können.
Was bedeutet die Abkürzung DMX?
DMX steht für Digital Multiplex und bezeichnet ein standardisiertes Kommunikationsprotokoll zur digitalen Steuerung von Beleuchtungsgeräten. Der vollständige Protokollname lautet DMX512, wobei die Zahl 512 die maximale Anzahl an Kanälen pro DMX-Universum angibt. Jeder dieser 512 Kanäle überträgt einen Wert zwischen 0 und 255, mit dem sich ein einzelner Parameter eines Lichtgeräts steuern lässt – etwa die Helligkeit, eine Farbkomponente oder die Position eines Moving Heads. Das Protokoll wurde ursprünglich in den 1980er-Jahren für die Theatertechnik entwickelt und hat sich seitdem zum weltweiten Standard in der gesamten Veranstaltungstechnik etabliert. Ein einzelnes DMX-Universum reicht für viele Installationen aus, lässt sich bei größeren Setups jedoch über mehrere Universen erweitern.
Was macht ein DMX-Controller?
Ein DMX-Controller fungiert als Kommandozentrale der gesamten Lichtanlage. Er erzeugt die digitalen Steuersignale und sendet sie über die DMX-Leitung an alle angeschlossenen Geräte. Die zentrale Aufgabe der DMX-Lichtsteuerung umfasst mehrere Funktionsbereiche.
- Dimmen und Helligkeitssteuerung: Der DMX-Controller regelt die Helligkeit einzelner Scheinwerfer oder Leuchtengruppen stufenlos über die verfügbaren 256 Stufen pro Kanal. Ein DMX-Dimmer-Kanal steuert dabei jeweils einen Helligkeitswert, sodass sich differenzierte Lichtstimmungen erzeugen lassen.
- Farbsteuerung bei LED-Scheinwerfern: Ein LED-DMX-Controller steuert RGB- oder RGBW-Kanäle und ermöglicht so die Erzeugung beliebiger Mischfarben. Jede Farbkomponente belegt einen eigenen DMX-Kanal.
- Bewegungssteuerung: Bei Moving Heads und Scannern steuert der Controller Pan- und Tilt-Achsen sowie Gobo-Räder und Farbwechsler. Diese komplexen Geräte belegen häufig 16 bis 40 Kanäle pro Einheit.
- Szenen und Lichtshows programmieren: Moderne DMX-Controller speichern vorprogrammierte Lichtstimmungen als Szenen und rufen diese per Tastendruck oder automatisiert ab. Komplexe Lichtshows lassen sich als Abfolge mehrerer Szenen mit Überblendeffekten programmieren.
Praxistipp: Szenen vor der Veranstaltung programmieren
Programmieren Sie alle benötigten Lichtszenen in Ruhe vor dem Event. Speichern Sie grundlegende Stimmungen wie Arbeitslicht, Bühnenlicht und Effektlicht auf separaten Speicherplätzen, damit Sie während der Veranstaltung schnell zwischen verschiedenen Lichtstimmungen wechseln können.
Was ist der Unterschied zwischen manuellen und digitalen DMX-Controllern?
DMX-Controller unterscheiden sich in Bedienkonzept, Funktionsumfang und Einsatzbereich. Die folgende Übersicht zeigt die gängigen Controllertypen.
| Controllertyp | Bedienung | Kanäle | Einsatzbereich |
|---|---|---|---|
| Manuelles Lichtpult | Fader und Tasten | 12–192 Kanäle | Kleine Clubs, Proberäume, feste Installationen |
| Programmierbares Pult | Fader, Display, Encoder | 192–1024 Kanäle | Mittlere Events, Theater, Veranstaltungen |
| DMX Interface mit Software | Computer und USB-Interface | 512–4096+ Kanäle | Professionelle Lichtshows, komplexe Setups |
| DMX Controller analog | Stufenlose Fader | 6–24 Kanäle | Einfaches Dimmen, Festinstallationen |
Manuelle Lichtsteuerpulte
Manuelle Lichtsteuerpulte arbeiten mit physischen Fadern, die jeweils einen DMX-Kanal steuern. Der Anwender schiebt die Regler manuell in die gewünschte Position und bestimmt so die Lichtwerte in Echtzeit. Ein DMX-Controller analog arbeitet nach diesem Prinzip und eignet sich besonders für einfache Dimmer-Anwendungen mit wenigen Kanälen. Manuelle Pulte sind intuitiv bedienbar und benötigen keine Einarbeitungszeit in komplexe Software.
Softwarebasierte DMX-Steuerung
Ein DMX-Interface verbindet den Computer über USB mit der DMX-Kette und ermöglicht die Steuerung über spezialisierte Lichtsteuersoftware. Programme wie DMXControl bieten umfangreiche Funktionen zur Programmierung komplexer Lichtshows mit Zeitsteuerung, Musiksynchronisation und visueller Vorschau. Ein DMX-Switch zwischen verschiedenen Szenen erfolgt dabei per Mausklick oder über externe Trigger.
Kabellose DMX-Systeme

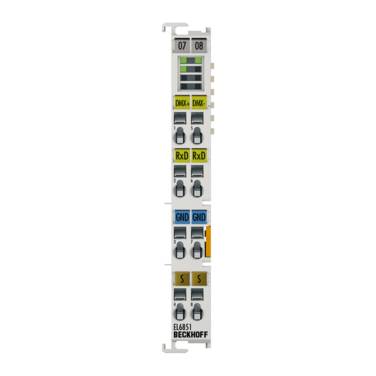

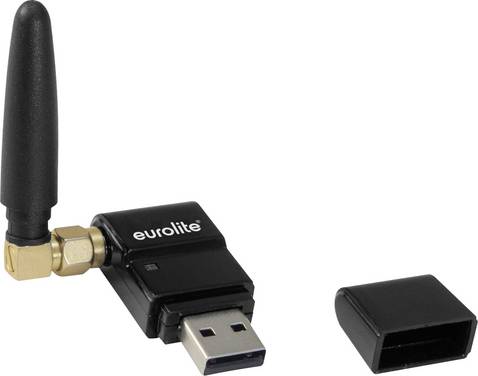

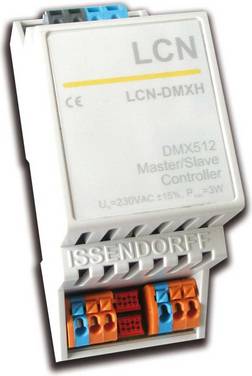

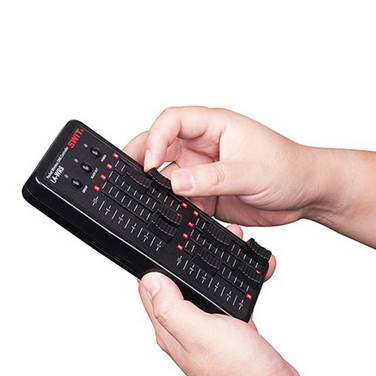

DMX-Wireless-Systeme übertragen das DMX-Signal per Funk und ersetzen die kabelgebundene Verbindung zwischen Controller und Lichtgeräten. Diese Lösung vereinfacht die Installation erheblich, besonders bei temporären Aufbauten und an schwer erreichbaren Montagepunkten. Kabellose Sender und Empfänger arbeiten im 2,4-GHz-Band und erreichen Reichweiten von 30 bis 300 Metern je nach Modell und Umgebungsbedingungen. In komplexen Setups lassen sich kabelgebundene und kabellose Strecken auch kombinieren.
Wie viele DMX-Kanäle brauche ich?
Die benötigte Kanalanzahl richtet sich nach der Anzahl und Komplexität der angeschlossenen Lichtgeräte. Jedes DMX-fähige Gerät belegt eine bestimmte Anzahl an Kanälen, die vom Funktionsumfang abhängt.
| Gerätetyp | Kanäle pro Gerät | Rechenbeispiel (4 Geräte) |
|---|---|---|
| Einfacher DMX-Dimmer | 1–2 Kanäle | 4–8 Kanäle |
| RGB-LED-Scheinwerfer | 3–7 Kanäle | 12–28 Kanäle |
| RGBW-LED-Scheinwerfer | 4–12 Kanäle | 16–48 Kanäle |
| Moving Head | 16–40 Kanäle | 64–160 Kanäle |
| LED-Bar | 3–30 Kanäle | 12–120 Kanäle |
Für ein typisches Kleinsetup mit 8 LED-Scheinwerfern und 2 Moving Heads genügen etwa 100 bis 150 Kanäle. Ein DMX-Universum mit 512 Kanälen deckt die meisten mittelgroßen Installationen ab. Erst bei Großveranstaltungen mit dutzenden Scheinwerfern und komplexen Moving-Head-Konfigurationen werden mehrere Universen notwendig.
Praxistipp: Kanalreserve einplanen
Kalkulieren Sie beim Kauf eines DMX-Controllers stets 30 bis 50 Prozent mehr Kanäle als aktuell benötigt. So bleibt Spielraum für zukünftige Erweiterungen, ohne den gesamten Controller austauschen zu müssen.
Wie schließt man einen DMX-Controller an?
Die Verkabelung einer DMX-Anlage folgt dem Daisy-Chain-Prinzip, bei dem alle Geräte nacheinander in einer Kette verbunden werden. Im Bereich Lichttechnik & Bühnentechnik ist der korrekte Anschluss entscheidend für einen störungsfreien Betrieb.
- DMX-Ausgang des Controllers mit dem DMX-Eingang des ersten Geräts über ein DMX-Kabel verbinden. Der Anschluss erfolgt über 3-polige oder 5-polige XLR-Stecker.
- Den DMX-Ausgang des ersten Geräts mit dem DMX-Eingang des zweiten Geräts verketten. Diese Reihenschaltung wird für alle weiteren Geräte fortgesetzt.
- Jedem Gerät eine eindeutige DMX-Startadresse zuweisen. Die Startadresse legt fest, ab welchem Kanal das Gerät auf Signale reagiert. Die Adressen dürfen sich nicht überschneiden.
- Am letzten Gerät der Kette einen DMX-Terminator (120-Ohm-Widerstand) in den DMX-Ausgang stecken. Die Terminierung verhindert Signalreflexionen, die zu Störungen führen.
- Die gesamte Kette testen, indem einzelne Kanäle am Controller aktiviert werden und die Reaktion jedes Geräts überprüft wird.
Achtung: Terminierung am Kettenende nicht vergessen
Ein fehlender DMX-Terminator am letzten Gerät der Kette verursacht Signalreflexionen, die sich in unkontrolliertem Flackern, Farbverschiebungen oder sporadischen Aussetzern äußern. Insbesondere bei längeren DMX-Ketten über 50 Meter ist die Terminierung unverzichtbar.
Welche Anschlüsse und Protokolle sind wichtig?
Neben dem klassischen DMX512-Protokoll haben sich weitere Standards und Übertragungswege in der Veranstaltungstechnik etabliert. Die Wahl des richtigen Anschlusses und Protokolls hängt vom Einsatzszenario ab.
| Standard | Stecker/Übertragung | Besonderheit |
|---|---|---|
| DMX512 (3-polig) | XLR 3-Pin | Am weitesten verbreitet, einfache Handhabung |
| DMX512 (5-polig) | XLR 5-Pin | Professioneller Standard, zusätzliche Pins für Rückkanal |
| Art-Net | Ethernet (RJ45) | DMX über Netzwerk, mehrere Universen über ein Kabel |
| sACN (E1.31) | Ethernet (RJ45) | Netzwerkbasiert, effiziente Multicast-Übertragung |
| DMX Wireless | Funk 2,4 GHz | Kabellos, flexible Installation |
Der klassische 3-polige XLR-Anschluss ist der am häufigsten verwendete Standard und findet sich an nahezu allen DMX-fähigen Geräten. Der 5-polige XLR-Stecker gilt als professioneller Standard und bietet zusätzliche Pins, die für einen optionalen Rückkanal vorgesehen sind. Adapter zwischen beiden Steckerformaten sind verfügbar. Netzwerkbasierte Protokolle wie Art-Net ermöglichen die Übertragung mehrerer DMX-Universen über ein einziges Ethernet-Kabel und eignen sich für LED-Installationen und Großveranstaltungen im Bereich Bühne, Disco, Studio & DJ.
FAQ – Häufig gestellte Fragen zu DMX-Controllern
Kann ich einen DMX-Controller auch für LED-Streifen verwenden?

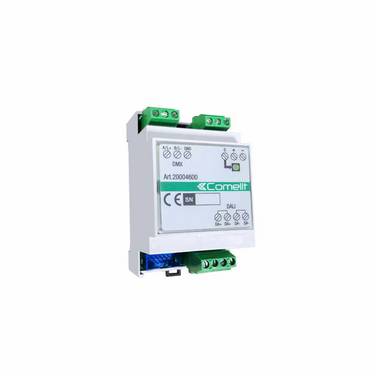

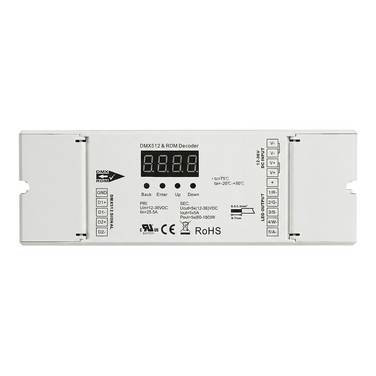

LED-Streifen lassen sich über einen zwischengeschalteten DMX-LED-Decoder an einen DMX-Controller anschließen. Der Decoder empfängt das DMX-Signal und wandelt es in ein PWM-Signal um, das den LED-Streifen ansteuert. Pro Farbkanal des LED-Streifens wird ein DMX-Kanal benötigt, also drei Kanäle für RGB und vier für RGBW. Ein DMX-Controller für LED-Streifen-Setup eignet sich besonders für architektonische Beleuchtung und Akzentlicht in Clubs und im Bereich Multimedia.
Lassen sich mehrere DMX-Controller miteinander verbinden?
Mehrere DMX-Controller lassen sich über ein DMX-Merge-Gerät zusammenführen, das die Signale zweier Quellen zu einem Ausgangssignal kombiniert. Dies ermöglicht etwa die Trennung von Grundbeleuchtung und Effektlicht auf separate Pulte. Ein DMX-Interface in Kombination mit Merge-Funktionalität bietet maximale Flexibilität bei komplexen Setups. Achten Sie darauf, dass die Startadressen der gesteuerten Geräte klar zwischen den Controllern aufgeteilt werden, um Signalkonflikte zu vermeiden.
Welche Software eignet sich für die DMX-Steuerung per Computer?
Für die computerbasierte DMX-Steuerung stehen kostenlose und kommerzielle Softwarelösungen zur Verfügung. DMXControl ist eine kostenlose Open-Source-Software, die sich besonders für Einsteiger und Vereine eignet und einen umfangreichen Funktionsumfang für die Programmierung von Lichtshows bietet. Professionelle Programme bieten zusätzlich 3D-Visualisierung, Timecode-Synchronisation und erweiterte Fixture-Bibliotheken. Für die Verbindung zwischen Computer und DMX-Kette benötigen Sie ein USB-basiertes DMX-Interface, das als Schnittstelle zwischen Software und Lichtanlage dient.
