Funktionsgeneratoren fürs Arbeiten mit elektrischen Wellen
Während ein Oszilloskop elektrische Wellen präzise analysiert und visualisiert, übernimmt ein Funktionsgenerator die komplementäre Aufgabe:
Er ist dafür da, diese elektrischen Signale zu erzeugen. In der anspruchsvollen Welt der elektronischen Produktentwicklung und bei komplexen Testverfahren etabliert sich der Funktionsgenerator somit als ein unverzichtbares Werkzeug, um Signale für unterschiedlichste Zwecke zu erzeugen.
Dieser Ratgeber beleuchtet die fundamentalen Arbeitsweisen, den inneren Aufbau und die vielfältigen Typen von Funktionsgeneratoren.
Darüber hinaus werden wir die breiten Anwendungsfelder dieses essenziellen Geärts detailliert untersuchen.
Unser Ziel ist es, Ihnen ein umfassendes Verständnis zu vermitteln und Ihnen bei der Auswahl der optimalen Lösung für Ihre spezifischen Anforderungen behilflich zu sein.
Ein Funktionsgenerator erzeugt elektrische Signale in Form von periodischen Wellenformen, beispielsweise Sinus-, Rechteck- oder Sägezahnwellen. Benötigt werden diese Wellen in der Regel in der Elektronik und Messtechnik, etwa zum Testen, Kalibrieren oder Analysieren von Schaltungen.
Der Frequenzbereich der erzeugten Signale ist üblicherweise recht groß, er recht von Hz-Bruchteilen bis zu mehreren Hundert MHz. Schon Geräte für weniger als 100 Euro können Wellen von 15 MHz bereitstellen. Einige andere preiswerte Systeme lassen sich auch als Frequenzzähler verwenden, das heißt, sie messen die Frequenz eines über Kabel eingespeisten Signals.
Gängige Generatoren verfügen über zwei Kanäle als Ausgänge, oft steht auch ein Kanal für die Einspeisung eines externen Trigger-Signals oder als Eingang für den Frequenzzähler zur Verfügung.
Eine Reihe kleiner Funktionsgeneratoren sind mit einer Schnittstelle nach USB erhältlich. Sie enthalten den Kern des Funktionsgenerators innerhalb des Moduls, das über eine USB-Verbindung an einen Computer angeschlossen wird. Dieser Ansatz hat den Vorteil, dass die Stromversorgung und Steuerschnittstellen wie die Tastatur des PCs nutzbar sind.
Nutzen Sie den Conrad Kalibrierservice für Funktionsgeneratoren
Verlässliche Messergebnisse sind im professionellen Einsatz unerlässlich. Deshalb bietet Conrad für Geschäftskunden einen ISO- und DAkkS-zertifizierten Kalibrierservice an, damit Ihre Funktionsgeneratoren jederzeit normkonforme und hochpräzise Ergebnisse liefern. Vertiefende Informationen zu Prüfverfahren, Normen und Intervallen lesen Sie in unserem Ratgeber „Kalibrierung » Definition, Anleitung & Bedeutung“.

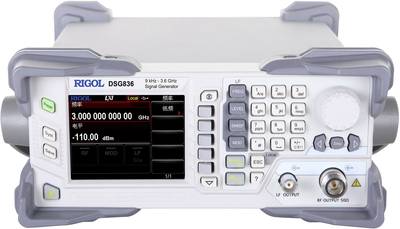

Sowohl ein Funktionsgenerator als auch ein Signalgenerator erzeugen elektrische Signale, sie unterscheiden sich allerdings in ihren Anwendungsbereichen und der Art der erzeugten Signale.
So wird ein Funktionsgenerator typischerweise in allgemeinen Elektroniklaboren als Quelle einfacher periodische Wellenformen verwendet. Diese Geräte bieten eine begrenzte Anzahl von Signalformen, hauptsächlich für niedrigere Frequenzen, typischerweise im Bereich von wenigen Hertz bis einigen Megahertz. Er eignet sich daher gut für das Testen von Schaltungen, die mit diesen Wellenformen betrieben werden.
Ein Signalgenerator findet sich dagegen hauptsächlich in der Hochfrequenztechnik, zum Beispiel für die Kalibrierung und Prüfung von Kommunikationssystemen, Funkgeräten, Empfängern und Sendern. Die Wahl zwischen beiden Geräten hängt vom Anwendungsfall und den benötigten Frequenzen ab.
Er basiert in der Regel auf einem Oszillator, der eine periodische Schwingung erzeugt. Dieser Oszillator kann zwar rein mechanisch wie eine Stimmgabel arbeiten, üblich sind aber heute elektronische oder auf einem Quarzkristall basierende Schwingkreise. Letztere sind besonders stabil und in vielen modernen Geräten im Einsatz.
Die Frequenz des erzeugten Signals wird durch die Eigenschaften des Schwingkreises bestimmt. Bei elektronischen Frequenzgeneratoren lässt sich die Frequenz durch Ändern von Kapazitäten, Induktivitäten oder Widerständen im Schaltkreis variieren. Moderne Geräte nutzen oft digitale Steuerungen zur präzisen Einstellung der Frequenz.
Nachdem das Oszillatorsignal erzeugt wurde, wird es im Allgemeinen auf die gewünschte Ausgangsleistung verstärkt. Bei einigen Generatoren kann das Ausgangssignal zusätzlich bearbeitet werden, um eine bestimmte Wellenform zu erzeugen. Dies ist besonders bei Geräten der Fall, die nicht nur die Frequenz, sondern auch die Form des Signals variieren können. Möglich ist auch eine Änderung der Frequenz über die Zeit, dies wird als Modulation bezeichnet. Modulierte Signale sind oft notwendig für Anwendungen wie Datenübertragung, Kommunikation oder Radar, typische Formen sind die Amplitudenmodulation (AM) und die Frequenzmodulation (FM).
Quarzgeneratoren
Quarzgeneratoren basieren auf einem Quarzkristall und bieten sehr stabile Frequenzen. Sie werden häufig in Uhren, Computern und Kommunikationssystemen verwendet.
RC- und LC-Oszillatoren
RC- und LC-Oszillatoren verwenden Widerstände, Kondensatoren und Spulen zur Frequenzerzeugung. Sie sind oft weniger stabil als Quarzgeneratoren,
aber leichter einstellbar.
Digitale Generatoren
Digitale Generatoren (DDS - Direct Digital Synthesis) nutzen digitale Methoden, um ein Signal zu erzeugen. Sie bieten eine sehr hohe Genauigkeit und Flexibilität in Bezug auf Frequenzeinstellung und Wellenformausgabe.
Analoge Funktionsgeneratoren
Diese Wellenformgeneratoren verwenden analoge Schaltungen wie RC- oder LC-Oszillatoren. Die Frequenz, Amplitude und Wellenform werden durch physische Komponenten wie Widerstände, Kondensatoren und Spulen bestimmt. Gängige Signaltypen sind Sinus, Rechteck, Dreieck und Sägezahn. Analoge Typen sind zwar einfach und kostengünstig in der Herstellung, dafür aber auch weniger präzise und stabil als digitale Ausführungen, besonders bei hohen Frequenzen.
Digitale Funktionsgeneratoren
Bei ihnen übernehmen digitale Schaltungen die Erzeugung und Modifikation von Signalen. Durch numerische Verfahren lassen sich verschiedene Wellenformen mit hoher Präzision und Stabilität erzeugen. Als Signaltypen stehen Sinus, Rechteck, Dreieck, Sägezahn sowie komplexere, benutzerdefinierte Wellenformen zur Verfügung.
Digitale Generatoren sind sehr präzise, sie bieten hohe Frequenzstabilität und häufig erweiterte Funktionen wie Frequenzmodulation, Amplitudenmodulation oder Phasenmodulation. Nachteile: Sie sind komplexer und oft teurer als analoge Generatoren.
DDS-Funktionsgeneratoren
Ein numerischer Algorithmus der direkten digitalen Synthese (DDS) berechnet hier kontinuierlich das Ausgangssignal, das dann durch einen Digital-Analog-Wandler (DAC) in ein analoges Signal umgewandelt wird. Sinus, Rechteck, Dreieck, Sägezahn und benutzerdefinierte Wellenformen sind üblich. DDS-Generatoren bieten hohe Genauigkeit, Frequenzstabilität, schnelle Frequenzänderungen geringeres Phasenrauschen. Sie sind aber nochmals teurer und komplexer als herkömmliche digitale Generatoren.
Arbiträrsignalgeneratoren
Arbiträrsignalgeneratoren oder kurz AWG sind in der Lage, nahezu jede beliebige Wellenform zu erzeugen. Sie verwenden digitale Speicher, in denen der Benutzer – neben den Standardwellen – eine spezifische (arbiträre) Wellenform programmieren oder laden kann. AWG-Systeme sind enorm flexibel und daher ideal für Anwendungen, bei denen komplexe oder ungewöhnliche Signale erforderlich sind.
Sweep-Generatoren
Sie ändern kontinuierlich die Frequenz über einen definierten Bereich und sind oft Teil von normalen Generatoren oder als eigenständige Geräte verfügbar. Bei ihnen sind Sinus- oder Rechtecksignale üblich, sie eignen sich daher für Frequenzbereichstests, zum Beispiel die Untersuchung der Frequenzantwort von Filtern oder Verstärkern.
Vektorsignalgeneratoren
Eine spezialisierte Art, verwendet hauptsächlich in der Kommunikationstechnik. Sie erzeugen modulierte Signale, die in Form von I/Q-Daten für komplexe Modulationsformate verwendet werden. Neben den klassischen Signalen können sie modulierte Signale wie QAM, PSK oder OFDM produzieren. Dieser Generatortyp ist oft zwingend erforderlich in der Funkkommunikation und bei der Entwicklung von drahtlosen Netzwerken wie LTE oder 5G.
Diese Systeme finden sich in einer Vielzahl von Bereichen, besonders in der Elektronikentwicklung, Messtechnik und Kommunikationstechnik. Hier einige der häufigsten Anwendungsbereiche:
Elektronikentwicklung und Schaltungstests
Test von elektronischen Schaltungen: Mit Funktionsgeneratoren lassen sich verschiedene Signalarten in Schaltungen einspeisen und deren Reaktionen testen. Das hilft Ingenieuren und Technikern, das Verhalten von Komponenten wie Verstärkern, Filtern oder Oszillatoren zu analysieren.
Signalprüfung: Schaltungen können mit unterschiedlichen Frequenzen und Wellenformen getestet werden, um ihre Leistung in verschiedenen Betriebsmodi zu überprüfen.
Verstärkerprüfung: Ein Funktionsgenerator lässt sich verwenden, um den Frequenzgang eines Verstärkers zu überprüfen und zu sehen, wie gut er verschiedene Frequenzen verstärkt.
Forschung und Entwicklung
Prototypenentwicklung: In der Forschung und Entwicklung neuer elektronischer Geräte werden Funktionsgeneratoren verwendet, um Schaltungen und Systeme mit Testsignalen zu versorgen. Dies hilft bei der Analyse und Optimierung neuer Designs.
Schaltungssimulation: Mit dem Einspielen definierter Testsignale ist die Simulation verschiedene Szenarien in einem System möglich, bevor reale Signale zum Zug kommen
Kommunikationstechnik
Modulationstests: Die Generatoren können modulierte Signale erzeugen, die in der Funktechnik, der Telekommunikation oder bei der Entwicklung von drahtlosen Systemen nötig sind. Das hilft bei Entwicklung und Prüfung von Sendern und Empfängern.
Netzwerktests: Für die Simulation von Netzwerksignale und dem Test von Kommunikationssystemen auf Störungen oder Verzerrungen.
Automatisierung und Regelungstechnik
Test von Steuerungssystemen: Funktionsgeneratoren simulieren Sensoren oder andere Eingangssignalen, die von Regelungssystemen verarbeitet werden.
Signalprüfung in Regelkreisen: Bei der Entwicklung von Regelkreisen sind häufig diese Geräte im Einsatz, um die Reaktion des Systems auf Eingabesignale zu testen.
Audiotechnik
Test von Audioverstärkern und Lautsprechern: Der Generator liefert Sinus- oder Rechtecksignale an ein Audiosystem zur Überprüfung des Frequenzgangs und der Klangqualität.
Signalanalyse in Audiogeräten: Audiotechniker können die Reaktion von Mikrofonen, Lautsprechern oder anderen Geräten auf verschiedene Frequenzen und Signalformen untersuchen.
Medizintechnik
Gerätekalibrierung: Mit diesen Geräten werden in der Medizintechnik häufig Herzmonitore oder Ultraschallgeräte kalibriert und getestet.
Signalverarbeitung in medizinischen Geräten: Bei der Entwicklung von Signalverarbeitungssystemen in der Medizintechnik lassen sich Frequenzgeneratoren nutzen, um Signale von biologischen Systemen zu simulieren.
Automobiltechnik
Test von Sensorsystemen: In modernen Fahrzeugen dienen sie zur Simulation von Sensorsignalen, beispielsweise zum Testen der Reaktion von Steuergeräten wie ABS-Systemen oder Airbags.
Entwicklung von Bordelektronik: Steuergeräte und elektronische Systeme in Autos sind mit Funktionsgeneratoren leichter zu testen
Radar- und Satellitentechnik
Signaltests: Funktionsgeneratoren spielen eine wichtige Rolle bei der Entwicklung und Prüfung von Radarsystemen sowie in der Satellitentechnik. Hier erzeugen sie modulierte und hochfrequente Signale.
Kalibrierung von Empfängern und Transmittern: Die Generatoren erzeugen Testsignale, die in der Luft- und Raumfahrttechnik oder in der Funktechnik zur Kalibrierung und Prüfung von Sende- und Empfangseinheiten genutzt werden.
Welche Arten von Wellenformen kann ein Funktionsgenerator erzeugen?
Ein Funktionsgenerator kann verschiedene Arten von Wellenformen erzeugen, die je nach Anwendung und Testanforderung variieren. Hier die häufigsten Wellenformen:
Die Sinuswelle ist eine gleichmäßige, periodische Schwingung, die glatt von einem positiven zu einem negativen Maximum und wieder zurück verläuft.
Eine Rechteckwelle wechselt abrupt zwischen zwei Pegeln (positiv und negativ) und hat klare, scharfe Übergänge. Sie besitzt eine bestimmte Einschaltdauer: das Tastverhältnis. Es beschreibt das Verhältnis zwischen der Zeit im hohen Zustand und der Zeit im niedrigen Zustand.
Eine Dreieckwelle hat einen gleichmäßigen, linearen Anstieg und Abfall, wodurch sie ein symmetrisches Signal mit einer regelmäßigen Steigung in beiden Richtungen erzeugt.
Die Sägezahnwelle zeigt einen langsamen Anstieg und einen plötzlichen Abfall, was zu einem periodischen Signal führt, das dem Profil einer Sägezahnklinge ähnelt.
Eine Pulswelle ist ähnlich einer Rechteckwelle, kann jedoch so angepasst werden, dass sie einen variablen Tastgrad enthält. Das bedeutet, dass die Dauer des positiven Teils im Verhältnis zum negativen Teil variiert werden kann.
Einige Funktionsgeneratoren können zufällige oder pseudozufällige Signale erzeugen, die als „weißes Rauschen“ oder „pinkes Rauschen“ bekannt sind. Diese Signale enthalten eine Vielzahl von Frequenzen mit unterschiedlichen Amplituden.
Mit modernen Arbiträrsignalgeneratoren (AWG) können benutzerdefinierte Wellenformen erzeugt werden. Diese Wellenformen lassen sich auf spezifische Anforderungen zuschneiden und sind in der Regel digital programmiert.
Amplitudemodulierte Wellenformen sind eine Variation einer Standardwellenform, deren Amplitude von einem externen Signal moduliert wird. Dies erzeugt eine Wellenform, bei der die Höhe der Schwingungen variiert. Ein bekanntes Beispiel ist die Mittelwelle im Rundfunk.
Auch bei frequenzmodulierten Wellenformen wird eine Standardwellenform durch ein externes Signal moduliert, allerdings nicht in der Amplitude, sondern in der Frequenz. Im Rundfunk wird diese Form UKW genannt.
Neben den oben genannten Wellenformen können einige Geräte auch ganz spezielle Wellenformen erzeugen, dazu zählen beispielsweise Halbwelle, Lorentz-Puls, exponentieller Aufstieg/Abfall und CMOS.
Wie funktioniert DDS?
Bei der Direct Digital Synthesis oder DDS handelt es sich um eine digitale Methode zur Erzeugung präziser und flexibler Wellenformen, besonders für die Signalerzeugung und Frequenzsynthese. DDS wird häufig in modernen Funktionsgeneratoren, Signalquellen und Kommunikationssystemen eingesetzt, da es schnelle Frequenzänderungen und eine hohe Genauigkeit ermöglicht.
Ein DDS-System beginnt mit einem definierten Frequenzsteuerwort, das bestimmt, wie schnell der Phasenakkumulator inkrementiert wird. Dieses Steuerwort ist proportional zur gewünschten Ausgangsfrequenz. Der Phasenakkumulator erhöht bei jedem Taktsignal einen Wert, der vom Frequenzsteuerwort abhängt. Dadurch wird der aktuelle Phasenwinkel der Wellenform in diskreten Schritten verfolgt. Der aktuelle Phasenwert bestimmt aus einer sogenannten der Lookup-Tabelle die entsprechende Amplitude der Wellenform. Diese digitale Amplitude wird schließlich durch einen DAC in ein analoges Signal umgewandelt, das die gewünschte Wellenform darstellt.
