Kodierschalter

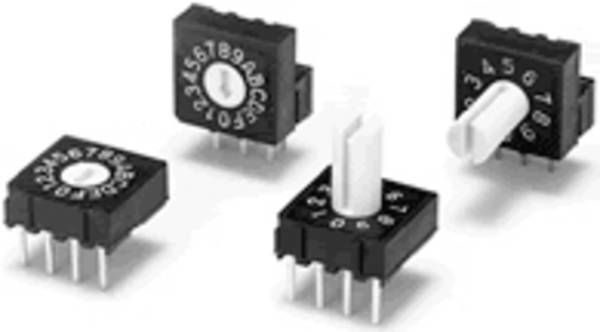

323 ErgebnisseDetails | Preis | Verfügbarkeit | Aufdruck-Motiv | Zertifizierungen | Kodierung | Schaltpositionen | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|
Bestell-Nr.:705462 EAN:2050000225390 Teile-Nr.:PT 65 103 3,29 € inkl. MwSt. 58 Stück auf Lager Sofort-Lieferung Mo., 2. Nov. | 0-9/A-F | RoHS | Hexadezimal | 16 | - | |||
Bestell-Nr.:704789 EAN:2050000223907 Teile-Nr.:150005 inkl. MwSt. 337 Stück auf Lager Sofort-Lieferung Mo., 2. Nov. | 0-9 | RoHS | BCD | 10 | - | |||
Bestell-Nr.:701084 EAN:2050000219207 Teile-Nr.:PICO-DE-131AK2 inkl. MwSt. 78 Stück auf Lager Sofort-Lieferung Mo., 2. Nov. | 0-9 | RoHS | BCD | 10 | - | |||
Bestell-Nr.:701122 EAN:4016138129823 Teile-Nr.:PICO-P-2 inkl. MwSt. 88 Stück auf Lager Sofort-Lieferung Mo., 2. Nov. | - | RoHS | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:701106 EAN:2050000219429 Teile-Nr.:PICO-A-2 0,43 € inkl. MwSt. 44 Stück auf Lager Sofort-Lieferung Mo., 2. Nov. | - | RoHS | - | - | - | |||
Bestell-Nr.:704632 EAN:2050000223723 Teile-Nr.:130004 -41% 10,99 € 6,49 € inkl. MwSt. 50 Stück auf Lager Sofort-Lieferung Mo., 2. Nov. | 0-9 | RoHS | Dezimal | 10 | - | |||
Bestell-Nr.:704699 EAN:2050000223839 Teile-Nr.:100000 inkl. MwSt. 26 Stück auf Lager Sofort-Lieferung Mo., 2. Nov. | 0-9 | RoHS | BCD | 10 | - | |||
 Abb. ähnlich Bestell-Nr.:705697 EAN:2050001155634 Teile-Nr.:DRS 4016 -22% inkl. MwSt. 33 Stück auf Lager Sofort-Lieferung Mo., 2. Nov. | 0-9/A-F | - | Hexadezimal | 16 | - | |||
Bestell-Nr.:704775 EAN:2050000223877 Teile-Nr.:150002 inkl. MwSt. 127 Stück auf Lager Sofort-Lieferung Mo., 2. Nov. | 0-9 | RoHS | Dezimal | 10 | - | |||
Bestell-Nr.:1589435 EAN:2050004969016 Teile-Nr.:TC-CDS10 inkl. MwSt. 77 Stück auf Lager Sofort-Lieferung Mo., 2. Nov. | 0-9 | - | BCD | - | - | |||
Bestell-Nr.:701092 EAN:2050000219283 Teile-Nr.:PICO-DE-111AL2 inkl. MwSt. 24 Stück auf Lager Sofort-Lieferung Mo., 2. Nov. | 0-9 | RoHS | Dezimal | 10 | - | |||
Bestell-Nr.:2581628 EAN:2050007612513 Teile-Nr.:312100N03 inkl. MwSt. 7 Stück auf Lager Lieferung Mi., 4. Nov. | 0-9 | RoHS | BCD | - | - | |||
Bestell-Nr.:2581759 EAN:2050007613824 Teile-Nr.:CRE08RRDM0A -7% inkl. MwSt. 268 Stück auf Lager Lieferung Mi., 4. Nov. Min: 20 | - | RoHS | BCD | 8 | Tube | |||
 Abb. ähnlich Bestell-Nr.:2593014 EAN:2050007657408 Teile-Nr.:A6R-101RF inkl. MwSt. 152 Stück auf Lager Lieferung Di., 3. Nov. Min: 30 | - | RoHS | - | - | Bag | |||
Bestell-Nr.:2581610 EAN:2050007607335 Teile-Nr.:302109N03 inkl. MwSt. 223 Stück auf Lager Lieferung Mi., 4. Nov. | 0-9 | RoHS | BCD | - | - | |||
Bestell-Nr.:3279563 EAN:2050011265682 Teile-Nr.:RTF10C1K inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | - | - | Tube | |||
 Abb. ähnlich Bestell-Nr.:2592849 EAN:2050007655756 Teile-Nr.:A6CV-16R -16% inkl. MwSt. Bald verfügbar Min: 7 | - | RoHS | - | - | Bag | |||

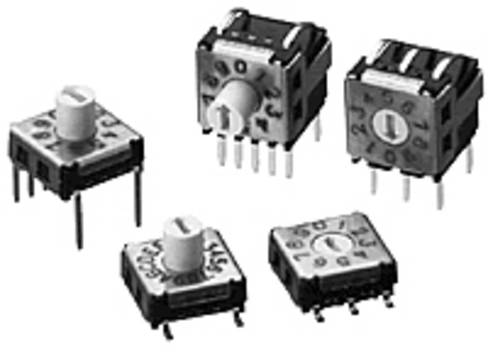

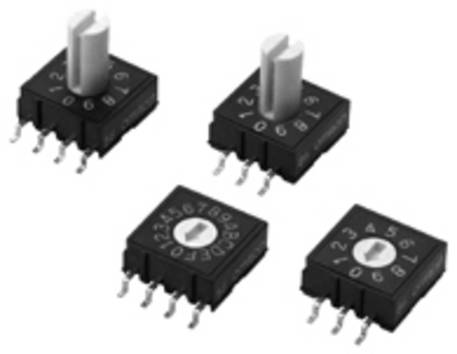

 Abb. ähnlich Bestell-Nr.:2592994 EAN:2050007657200 Teile-Nr.:A6KSV-104RF inkl. MwSt. 29 Stück auf Lager Lieferung Di., 3. Nov. Min: 15 | - | RoHS | - | - | Bag | |||
Bestell-Nr.:3278648 EAN:2050011253238 Teile-Nr.:CRE04RRDP0S inkl. MwSt. Lieferung Di., 2. März 2027 Min: 50Vielfache: 50 | - | RoHS | BCD | - | Tube | |||
Bestell-Nr.:3277502 EAN:2050011246223 Teile-Nr.:302309000 inkl. MwSt. Bald verfügbar Min: 25Vielfache: 25 | - | RoHS | BCD, Komplement | - | - | |||
Bestell-Nr.:704686 EAN:2050000382000 Teile-Nr.:P65SMT 101 -27% 4,79 € 3,49 € inkl. MwSt. 64 Stück auf Lager Sofort-Lieferung Mo., 2. Nov. | 0-9 | RoHS | BCD | 10 | - | |||
Bestell-Nr.:2581756 EAN:2050007613794 Teile-Nr.:CRE04COTM0A -7% inkl. MwSt. 283 Stück auf Lager Lieferung Mi., 4. Nov. Min: 25 | - | RoHS | BCD | 4 | Tube | |||
Bestell-Nr.:2581859 EAN:2050007614821 Teile-Nr.:RTE1602V44 inkl. MwSt. 238 Stück auf Lager Lieferung Mi., 4. Nov. Min: 25 | - | RoHS | Hexadezimal | 16 | Bulk | |||
Bestell-Nr.:2581855 EAN:2050007614784 Teile-Nr.:RTE10B0G14 inkl. MwSt. 68024 Stück auf Lager Lieferung Mi., 4. Nov. Min: 40 | - | RoHS | BCD | 10 | Tape | |||
Bestell-Nr.:2581860 EAN:2050007614838 Teile-Nr.:RTF04R0C -17% 5,99 € 4,99 € inkl. MwSt. 327 Stück auf Lager Lieferung Mi., 4. Nov. Min: 20 | - | RoHS | BCD | 4 | Tube | |||
Bestell-Nr.:705684 EAN:2050001155627 Teile-Nr.:DRS 4010 inkl. MwSt. Lieferung Fr., 6. Nov. Min: 48Vielfache: 48 | 0-9 | - | BCD | 10 | - | |||
 Abb. ähnlich Bestell-Nr.:2595461 EAN:2050007660156 Teile-Nr.:A6RS-101RF-P -11% 4,49 € 3,99 € inkl. MwSt. 750 Stück auf Lager Lieferung Mi., 4. Nov. Min: 25 | - | RoHS | - | - | Bag | |||
Bestell-Nr.:3279515 EAN:2050011265255 Teile-Nr.:RTF04C3J inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | BCD, Komplement | - | Tube | |||
Bestell-Nr.:2581850 EAN:2050007614739 Teile-Nr.:RTE0400N04 inkl. MwSt. 16964 Stück auf Lager Lieferung Mi., 4. Nov. Min: 25 | - | RoHS | - | 4 | Tube | |||
Bestell-Nr.:3277498 EAN:2050011246186 Teile-Nr.:301119000 inkl. MwSt. Bald verfügbar Min: 25Vielfache: 25 | - | RoHS | Dezimal | - | - | |||
Bestell-Nr.:3279500 EAN:2050011265101 Teile-Nr.:RTF04C1C inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | BCD, Komplement | - | Tube | |||
Bestell-Nr.:2581635 EAN:2050007612582 Teile-Nr.:321400100 inkl. MwSt. 396 Stück auf Lager Lieferung Mi., 4. Nov. | 0-9 | RoHS | BCD | - | - | |||
 Abb. ähnlich Bestell-Nr.:3278591 EAN:2050011256802 Teile-Nr.:CD16CM0SB inkl. MwSt. 407 Stück auf Lager Lieferung Di., 3. Nov. Min: 10 | - | RoHS | Hexadezimal, Komplement | - | Tube | |||
inkl. MwSt. Lieferung Do., 18. März 2027 | 0-9 | RoHS | - | - | - | |||
Bestell-Nr.:2581625 EAN:2050007607489 Teile-Nr.:311100001 inkl. MwSt. Lieferung Do., 18. März 2027 | 0-9 | RoHS | - | - | - | |||
Bestell-Nr.:2581742 EAN:2050007613657 Teile-Nr.:CD08RM0AB inkl. MwSt. Bald verfügbar Min: 300 | - | RoHS | - | 8 | Tube | |||
Bestell-Nr.:2581757 EAN:2050007613800 Teile-Nr.:CRE08ROTM0A inkl. MwSt. Lieferung Do., 18. Feb. 2027 Min: 5 | - | RoHS | BCD | 8 | Tube | |||
Bestell-Nr.:3280244 EAN:2050011270389 Teile-Nr.:Y36D00143FP LFT inkl. MwSt. Lieferung Di., 23. Feb. 2027 Min: 1950Vielfache: 1950 | - | RoHS | - | - | - | |||
Bestell-Nr.:3280249 EAN:2050011270433 Teile-Nr.:Y36D02443FP LFT inkl. MwSt. Lieferung Di., 23. Feb. 2027 Min: 750Vielfache: 750 | - | RoHS | - | - | - | |||
Bestell-Nr.:3280246 EAN:2050011270402 Teile-Nr.:Y36D00443FP LFT inkl. MwSt. Lieferung Di., 23. Feb. 2027 Min: 1250Vielfache: 1250 | - | RoHS | - | - | - | |||
Bestell-Nr.:3280240 EAN:2050011270358 Teile-Nr.:Y36CB0413FP LFT inkl. MwSt. Lieferung Di., 23. Feb. 2027 Min: 1250Vielfache: 1250 | - | RoHS | - | - | - | |||
Bestell-Nr.:3280239 EAN:2050011270341 Teile-Nr.:Y36C12013FP LFT inkl. MwSt. Bald verfügbar Min: 1950Vielfache: 1950 | - | RoHS | - | - | - | |||
Bestell-Nr.:3280254 EAN:2050011270488 Teile-Nr.:Y36E00003FP LFT inkl. MwSt. Lieferung Di., 23. Feb. 2027 Min: 1950Vielfache: 1950 | - | RoHS | - | - | - | |||
Bestell-Nr.:3280222 EAN:2050011272000 Teile-Nr.:Y36C00013FP LFT inkl. MwSt. Lieferung Di., 23. Feb. 2027 Min: 1950Vielfache: 1950 | - | RoHS | - | - | - | |||
Bestell-Nr.:3280227 EAN:2050011270235 Teile-Nr.:Y36C00213FP LFT inkl. MwSt. Lieferung Di., 23. Feb. 2027 Min: 1500Vielfache: 1500 | - | RoHS | - | - | - | |||
Bestell-Nr.:3280226 EAN:2050011270228 Teile-Nr.:Y36C00133FP LFT inkl. MwSt. Bald verfügbar Min: 1950Vielfache: 1950 | - | RoHS | - | - | - | |||
Bestell-Nr.:3280238 EAN:2050011270334 Teile-Nr.:Y36C10133FP LFT inkl. MwSt. Bald verfügbar Min: 1950Vielfache: 1950 | - | RoHS | - | - | - | |||
Bestell-Nr.:3280237 EAN:2050011270327 Teile-Nr.:Y36C10113FP LFT inkl. MwSt. Bald verfügbar Min: 1950Vielfache: 1950 | - | RoHS | - | - | - | |||
Bestell-Nr.:3280228 EAN:2050011270242 Teile-Nr.:Y36C00413FP LFT inkl. MwSt. Lieferung Di., 23. Feb. 2027 Min: 1250Vielfache: 1250 | - | RoHS | - | - | - | |||
Bestell-Nr.:3279612 EAN:2050011266085 Teile-Nr.:RTF10R3JR inkl. MwSt. Bald verfügbar Min: 800Vielfache: 800 | - | RoHS | - | - | Tape on Full reel | |||
Bestell-Nr.:3279622 EAN:2050011266160 Teile-Nr.:RTF16C0K inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | Hexadezimal, Komplement | - | Tube | |||
Bestell-Nr.:3279625 EAN:2050011266184 Teile-Nr.:RTF16C0SR inkl. MwSt. Lieferung Di., 16. Feb. 2027 Min: 1300Vielfache: 1300 | - | RoHS | Hexadezimal, Komplement | - | Tape on Full reel | |||
Bestell-Nr.:3279627 EAN:2050011266207 Teile-Nr.:RTF16C1C inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | Hexadezimal, Komplement | - | Tube | |||
Bestell-Nr.:3279628 EAN:2050011266214 Teile-Nr.:RTF16C1J inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | Hexadezimal | - | Tube | |||
Bestell-Nr.:3279604 EAN:2050011266016 Teile-Nr.:RTF10R2JR inkl. MwSt. Bald verfügbar Min: 1300Vielfache: 1300 | - | RoHS | - | - | Tape on Full reel | |||
Bestell-Nr.:3279532 EAN:2050011265422 Teile-Nr.:RTF04R1SR inkl. MwSt. Bald verfügbar Min: 800Vielfache: 800 | - | RoHS | BCD | - | Tape on Full reel | |||
Bestell-Nr.:3279537 EAN:2050011265477 Teile-Nr.:RTF04R2K inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | BCD | - | Tube | |||
Bestell-Nr.:3279536 EAN:2050011265460 Teile-Nr.:RTF04R2JR inkl. MwSt. Bald verfügbar Min: 1300Vielfache: 1300 | - | RoHS | BCD | - | Tape on Full reel | |||
Bestell-Nr.:3279548 EAN:2050011265569 Teile-Nr.:RTF04R3SR inkl. MwSt. Bald verfügbar Min: 800Vielfache: 800 | - | RoHS | BCD | - | Tape on Full reel | |||
Bestell-Nr.:3279511 EAN:2050011265217 Teile-Nr.:RTF04C2S inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | BCD, Komplement | - | Tube | |||
Bestell-Nr.:3279513 EAN:2050011265231 Teile-Nr.:RTF04C3A inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | BCD, Komplement | - | Tube | |||
Bestell-Nr.:3279514 EAN:2050011265248 Teile-Nr.:RTF04C3C inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | BCD, Komplement | - | Tube | |||
Bestell-Nr.:3279520 EAN:2050011265309 Teile-Nr.:RTF04R0A inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | BCD | - | Tube | |||
Bestell-Nr.:3279522 EAN:2050011265323 Teile-Nr.:RTF04R0JR inkl. MwSt. Bald verfügbar Min: 1300Vielfache: 1300 | - | RoHS | BCD | - | Tape on Full reel | |||
Bestell-Nr.:3279578 EAN:2050011265804 Teile-Nr.:RTF10C3J inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | - | - | Tube | |||
Bestell-Nr.:3279572 EAN:2050011265750 Teile-Nr.:RTF10C2K inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | - | - | Tube | |||
Bestell-Nr.:3279586 EAN:2050011265873 Teile-Nr.:RTF10R0J inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | - | - | Tube | |||
Bestell-Nr.:3279588 EAN:2050011265880 Teile-Nr.:RTF10R0JR inkl. MwSt. Lieferung Di., 16. Feb. 2027 Min: 1300Vielfache: 1300 | - | RoHS | - | - | Tape on Full reel | |||
Bestell-Nr.:3279580 EAN:2050011265828 Teile-Nr.:RTF10C3K inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | - | - | Tube | |||
Bestell-Nr.:3279558 EAN:2050011265644 Teile-Nr.:RTF10C1A inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | - | - | Tube | |||
Bestell-Nr.:3279597 EAN:2050011265965 Teile-Nr.:RTF10R1K inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | - | - | Tube | |||
Bestell-Nr.:3279591 EAN:2050011265910 Teile-Nr.:RTF10R0SR inkl. MwSt. Lieferung Di., 16. Feb. 2027 Min: 1300Vielfache: 1300 | - | RoHS | - | - | Tape on Full reel | |||
Bestell-Nr.:3279590 EAN:2050011265903 Teile-Nr.:RTF10R0S inkl. MwSt. Lieferung Di., 16. Feb. 2027 Min: 70Vielfache: 70 | - | RoHS | - | - | Tube | |||
Bestell-Nr.:3279652 EAN:2050011266436 Teile-Nr.:RTF16R0JR inkl. MwSt. Lieferung Di., 16. Feb. 2027 Min: 1300Vielfache: 1300 | - | RoHS | Hexadezimal | - | Tape on Full reel | |||
Bestell-Nr.:3279656 EAN:2050011266474 Teile-Nr.:RTF16R1A inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | Hexadezimal | - | Tube | |||
Bestell-Nr.:3279658 EAN:2050011266498 Teile-Nr.:RTF16R1J inkl. MwSt. Lieferung Di., 16. Feb. 2027 Min: 70Vielfache: 70 | - | RoHS | Hexadezimal | - | Tube | |||
Bestell-Nr.:3279665 EAN:2050011266559 Teile-Nr.:RTF16R2C inkl. MwSt. Lieferung Di., 16. Feb. 2027 Min: 70Vielfache: 70 | - | RoHS | Hexadezimal | - | Tube | |||
Bestell-Nr.:3279667 EAN:2050011266573 Teile-Nr.:RTF16R2K inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | Hexadezimal | - | Tube | |||
Bestell-Nr.:3279661 EAN:2050011266511 Teile-Nr.:RTF16R1K inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | Hexadezimal | - | Tube | |||
Bestell-Nr.:3279630 EAN:2050011266238 Teile-Nr.:RTF16C1K inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | Hexadezimal, Komplement | - | Tube | |||
Bestell-Nr.:3279639 EAN:2050011266320 Teile-Nr.:RTF16C2SR inkl. MwSt. Bald verfügbar Min: 1300Vielfache: 1300 | - | RoHS | Hexadezimal, Komplement | - | Tape on Full reel | |||
Bestell-Nr.:3279640 EAN:2050011266337 Teile-Nr.:RTF16C3A inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | Hexadezimal, Komplement | - | Tube | |||
Bestell-Nr.:3279677 EAN:2050011266658 Teile-Nr.:RTF16R3SR inkl. MwSt. Bald verfügbar Min: 800Vielfache: 800 | - | RoHS | Hexadezimal | - | Tape on Full reel | |||
Bestell-Nr.:3279671 EAN:2050011266610 Teile-Nr.:RTF16R3J inkl. MwSt. Lieferung Di., 16. Feb. 2027 Min: 70Vielfache: 70 | - | RoHS | Hexadezimal | - | Tube | |||
Bestell-Nr.:3279502 EAN:2050011265125 Teile-Nr.:RTF04C1JR inkl. MwSt. Bald verfügbar Min: 800Vielfache: 800 | - | RoHS | BCD, Komplement | - | Tape on Full reel | |||
Bestell-Nr.:3279503 EAN:2050011265132 Teile-Nr.:RTF04C1K inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | BCD, Komplement | - | Tube | |||
Bestell-Nr.:3279508 EAN:2050011265187 Teile-Nr.:RTF04C2J inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | BCD, Komplement | - | Tube | |||
Bestell-Nr.:3279507 EAN:2050011265170 Teile-Nr.:RTF04C2C inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | BCD, Komplement | - | Tube | |||
Bestell-Nr.:3279498 EAN:2050011265088 Teile-Nr.:RTF04C0SR inkl. MwSt. Bald verfügbar Min: 1300Vielfache: 1300 | - | RoHS | BCD, Komplement | - | Tape on Full reel | |||
Bestell-Nr.:3279499 EAN:2050011265095 Teile-Nr.:RTF04C1A inkl. MwSt. Bald verfügbar Min: 70Vielfache: 70 | - | RoHS | BCD, Komplement | - | Tube | |||
Ratgeber
Kodierschalter – oder Codierschalter – sind ein einfaches Schaltelement der Elektrotechnik zum schnellen Umschalten von Strom- und Signalkreisen. Mit ihnen lassen sich bis zu 16 Adressierungen realisieren, beispielsweise im Rahmen der Programmierung einer speicherprogrammierbaren Steuerung, kurz SPS. In diesem Ratgeber stellen wir Ihnen die wichtigsten Typen und Bauformen dieser Schalter vor und geben Tipps für die Beschaffung
Kodierschalter basieren auf dem sogenannten BCD-Code. BCD steht für binary-coded decimal, also für eine binär kodierte Dezimalzahl. Er ist eine Art von Binärdarstellung für Dezimalwerte, bei der jede Ziffer durch eine feste Anzahl von Binärbits dargestellt wird, normalerweise zwischen vier und acht. Experten sprechen deshalb auch vom 8421-Code.
Die Norm sind vier Bits, die effektiv die Dezimalwerte 0 bis 9 darstellen. Dieses Schreibformatsystem wird verwendet, weil es keine Begrenzung für die Größe einer Zahl gibt. Vier Bits können einfach als weitere Dezimalziffer hinzugefügt werden, im Gegensatz zur echten binären Darstellung, die auf die üblichen Zweierpotenzen wie 16, 32 oder 64 Bits beschränkt ist.
Binär kodierte Dezimalzahlen sind eine einfache Möglichkeit, Dezimalwerte darzustellen, da jede Ziffer durch eine eigene 4-Bit-Binärsequenz repräsentiert wird, die nur 10 verschiedene Kombinationen aufweist. Im Vergleich dazu erfordert die Umwandlung einer echten Binärdarstellung in Dezimalzahlen arithmetische Operationen wie Multiplikation und Addition.
Die Umwandlung in Dezimalziffern für die Anzeige ist einfach, aber die für die Implementierung dieses Systems erforderliche Schaltung ist relativ komplex. So bedeutet beispielsweise die binär codierte Dezimalzahl 0011 1001 0101 0110 mit vier Gruppen von 4 Bits, dass es vier Dezimalziffern gibt. In der Reihenfolge von links nach rechts ist der resultierende Dezimalwert 3956.
Zur praktischen Umsetzung von 3956 wären vier nebeneinander positionierte Kodierschalter mit jeweils 10 Schaltpositionen notwendig. Der Schalter ganz links wird auf 3 eingestellt, die nächsten auf 9 und 5, der letzte auf 6.
Auflistung der 8421-Schaltpositionen mit ihren Dezimalwerten:
| Dezimal | 8421-Code | Hexadezimal |
|---|---|---|
| 0 | 0000 | 0 |
| 1 | 0001 | 1 |
| 2 | 0010 | 2 |
| 3 | 0011 | 3 |
| 4 | 0100 | 4 |
| 5 | 0101 | 5 |
| 6 | 0110 | 6 |
| 7 | 0111 | 7 |
| 8 | 1000 | 8 |
| 9 | 1001 | 9 |
Zu unterscheiden sind zunächst BCD-Kodierschalter nach 8421 und solche mit erweitertem Code, dem Hexadezimalcode. Er ermöglicht Schaltstellungen mit insgesamt 16 Werten. Dem Dezimalcode mit den Tetraden 0 bis 9 werden dazu sechs weitere – sogenannte Pseudotetraden – hinzugefügt, sie umfassen die Buchstaben A, B, C, D, E und F. In der Praxis sind die Pseudotetraden allerdings nur selten relevant. So kommt die populäre SPS-Software Step7 vollkommen ohne sie aus. Das Einstellen beispielsweise von Zeiten oder Zählwerten erfolgt nur mit Dezimalwerten. In der Programmierung würde die Eingabe W#16#3956 in Step7 dazu führen, dass die vier Kodierschalter auf 3956 einzustellen sind, was binär 0011 1001 0101 0110 ergibt.
Auflistung der Pseudotetraden:
| Dezimal | 8421-Code | Hexadezimal |
|---|---|---|
| 10 | 1010 | A |
| 11 | 1011 | B |
| 12 | 1100 | C |
| 13 | 1101 | D |
| 14 | 1110 | E |
| 15 | 1111 | F |
Neben der Wahl der Kodierung spielt die Bauform des Kodierschalters eine wesentliche Rolle. Im Allgemeinen ähneln Kodierschalter den DIP-Schaltern. DIP steht für dual in-line package, ein Gehäuse mit zwei Schaltebenen. Mit dem Unterschied, dass Codierschalter keine Schiebeschalter, sondern Dreh- oder Druckschalter verwenden.

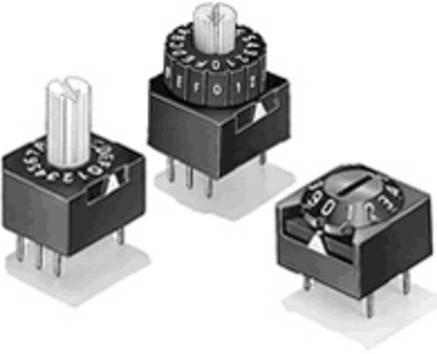

Die preisgünstigsten Typen von Kodierschaltern sind die Drehcodierschalter. Auf der Oberseite des Gehäuses befindet sich eine runde Skala mit aufgedruckten Schaltpositionen von 0 bis 9 beziehungsweise 0 bis F. Mit dem axial angeordnete Drehknopf lässt sich die gewünschte Position und damit der Wert einstellen. Üblicherweise ist dazu ein Schlitzschraubendreher erforderlich, im Handel sind aber auch Typen mit einem herausgeführten Drehknopf mit Riffelung verfügbar, der die Einstellung ohne Werkzeug ermöglicht.
Aufwendiger von der Konstruktion her sind Codierschalter mit Druckknöpfen. Diese Zweitast-Codierschalter besitzen ein kleines Fenster, in dem sich der eingestellte Wert ablesen lässt. Das Herauf- und Herunterschalten erfolgt über die beiden Druckknöpfe, die mit Plus und Minus beschriftet sind. Größter Vorteil dieser Bauform: Mehrere Schalter sind beliebig anreihbar, es lassen sich somit schnell und einfach komplette Bedienblöcke zusammenstellen.
Wie DIP-Schalter auch lassen sich Drehkodierschalter sowohl mit der Durchstecktechnik THT als auch über Oberflächenmontierung SMT auf der Leiterplatte platzieren. Zur einfachen Identifikation sind einige Gehäuse mit der Kodierfunktion bedruckt, also mit 0-9 oder mit 0-9/A-F. Kodierschalter mit Druckknöpfen besitzen dagegen Lötösen auf der Rückseite, der Anschluss erfolgt über Drähte.
Je nach geplanter Anwendung ist zunächst zwischen dezimalen und hexadezimalen Kodierschaltern zu unterscheiden. Muss eine laufende Anpassung der Einstellung erfolgen, eigenen sich Schalter mit Druckknöpfen besser als Drehcodierschalter, was sich beispielsweise bei einer SPS anbietet. Allerdings erhöhen die Tast-Schalter den Konstruktionsaufwand, da sie als wesentliche Komponenten der Steuerung mit eigenem Gehäuse oder Rahmen gelten. Drehcodierschalter sind erheblich einfacher zu integrieren, sie finden ihren Platz direkt auf der Leiterplatte. Das gängige Rastermaß der Pins liegt bei 2,54 Millimeter.
Im Bereich der elektrischen Werte sind beide Schaltertypen unkritisch. So liegt die Schaltspannung zum Beispiel bei Tast-Schaltern meist bei 40 Volt Gleich- oder Wechselstrom. Drehschalter sind im Allgemeinen für 24 Volt ausgelegt. Wie jedes elektrische Schaltelement besitzen auch Codierschalter einen Kontaktwiderstand, der liegt in der Regel bei maximal 100 Milliohm. Die Last beziehungsweise die dynamische Kontaktbelastung beträgt etwa 100 Milliampere.
Welche Lebensdauer ist bei Kodierschaltern zu erwarten?
Ja nach mechanischer Ausführung halten die meisten Schalter mehreren Zehntausend Schaltvorgängen stand, einige sind sogar für mehrere Hunderttausend Schaltungen ausgelegt.
Gibt es auch Kodierschalter für das Wellenlöten?
Einige Typen eignen sich sehr gut für das Wellenlöten, zu beachten ist dabei allerdings die Temperatur, die nicht mehr als etwa 260 Grad Celsius betragen sollte. Der Lötvorgang als solcher darf zudem nur einige Sekunden in Anspruch nehmen.
Wie sind die Kontaktflächen vergütet?
Bei hochwertigen Kodierschaltern bestehen die Schleifkontakte aus vernickelter und mit Gold überzogener Bronze.
