Kupfer, das rote Metall, ist seit Jahrtausenden ein Synonym für Leitfähigkeit. Seine herausragenden elektrischen Eigenschaften machen es zum bevorzugten Material in der Elektrotechnik. Doch was zeichnet den Kupferlackdraht, eine spezielle Form des Kupferdrahts, besonders aus?
Seine hohe elektrische Leitfähigkeit in Kombination mit einem minimalen elektrischen Widerstand macht Kupfer zum idealen Leiter für elektrische Ströme. Dadurch können dünnere Drähte verwendet werden, was zu einer erheblichen Gewichtsreduktion und Platzersparnis in elektronischen Geräten führt. Gleichzeitig wird die Wärmeentwicklung minimiert, was die Zuverlässigkeit und Lebensdauer elektrischer Komponenten erhöht.
In diesem Ratgeber erfahren Sie alles Wissenswerte über Kupferlackdrähte: Von den grundlegenden Eigenschaften über die vielfältigen Anwendungsbereiche bis hin zu praktischen Tipps für die Verarbeitung.
Wir beleuchten die Unterschiede zwischen lackisoliertem Kupferdraht und Kupferlackdraht und geben Ihnen detaillierte Anleitungen für das Löten. Zudem beantworten wir häufig gestellte Fragen, die Sie bei der Auswahl und Verwendung von Kupferlackdrähten beschäftigen könnten.

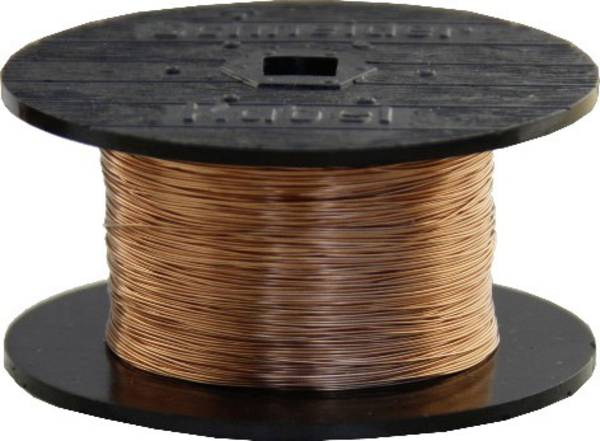

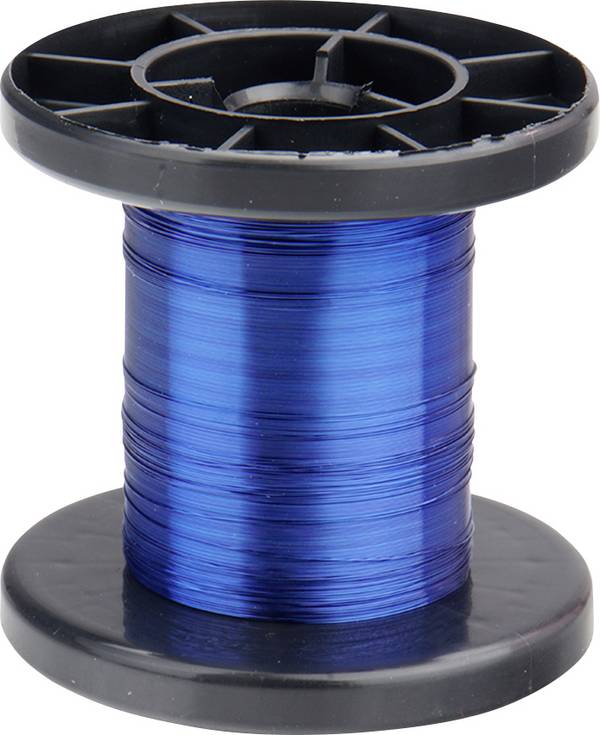

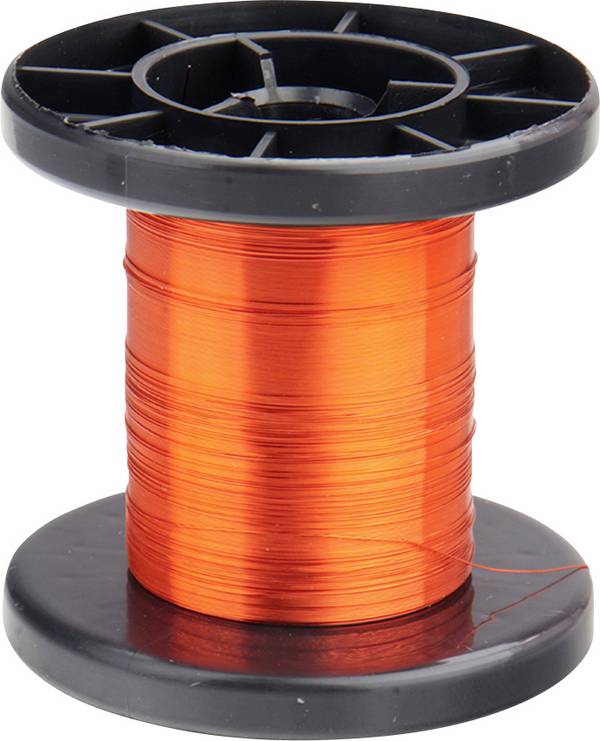

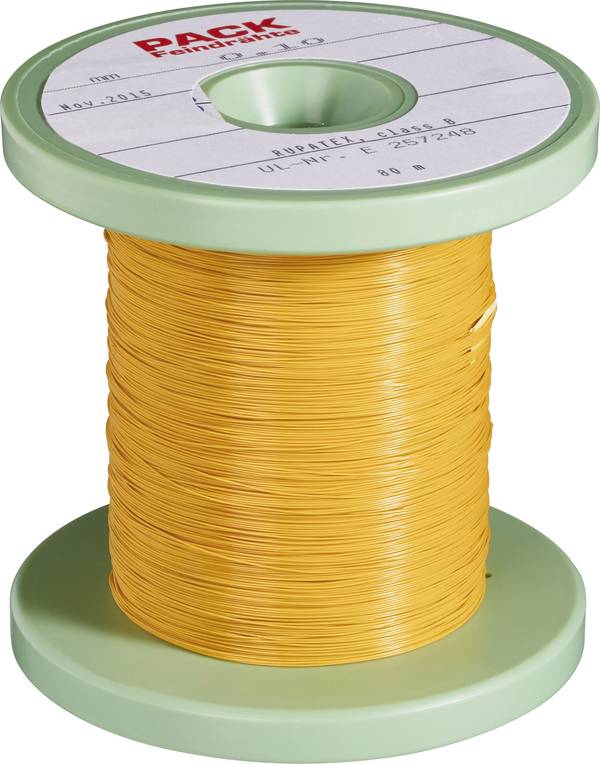

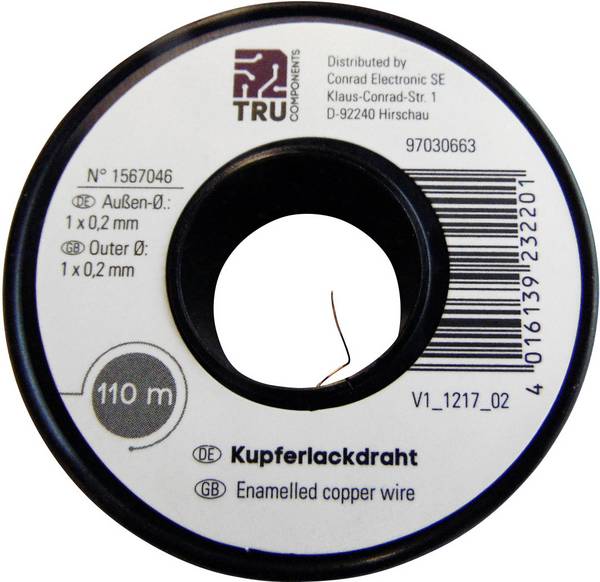

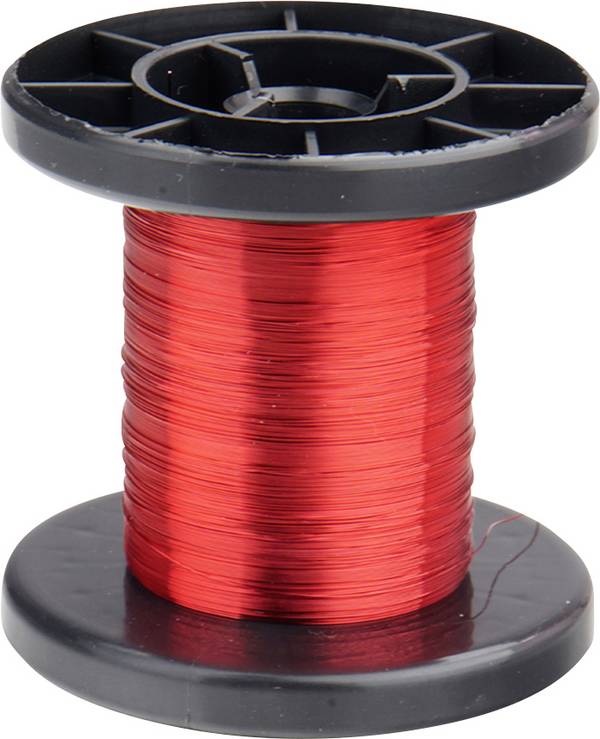

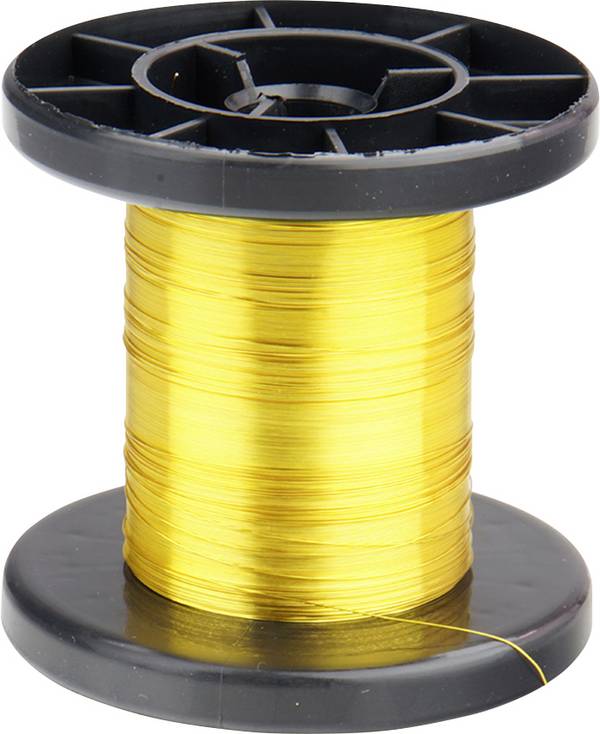

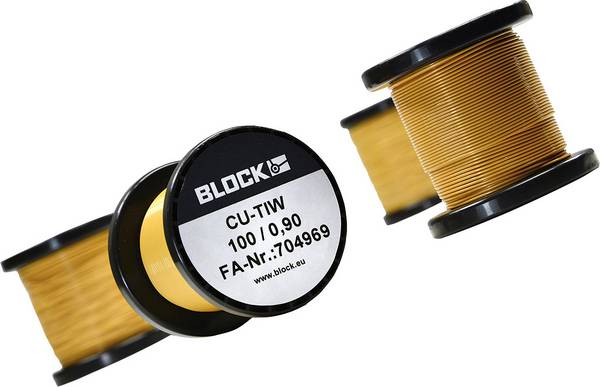

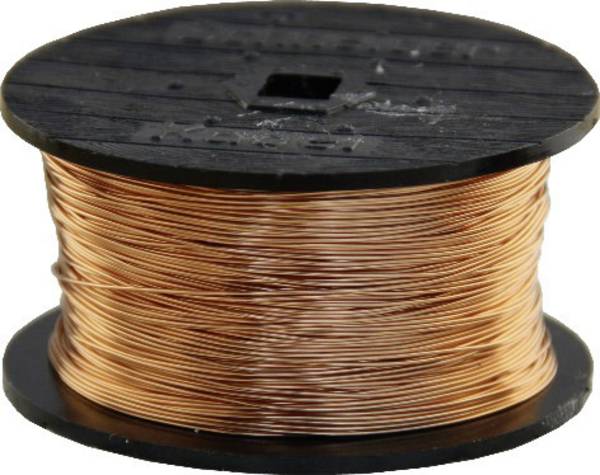

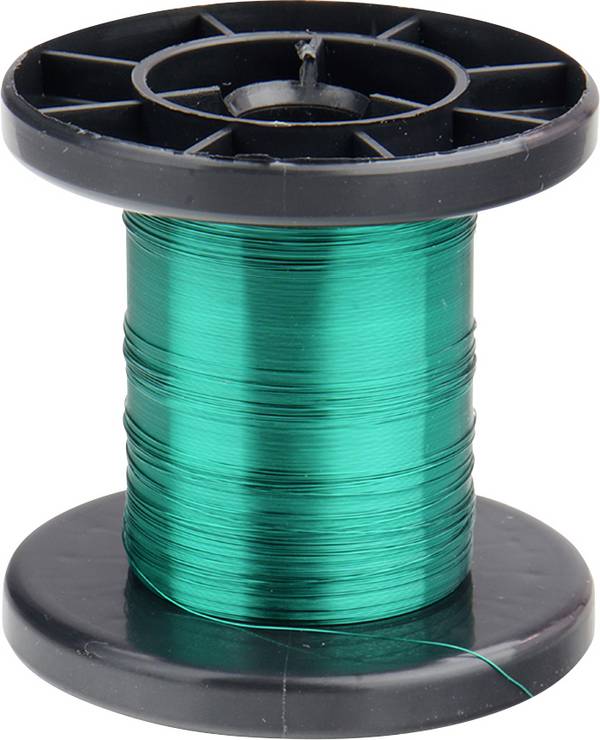

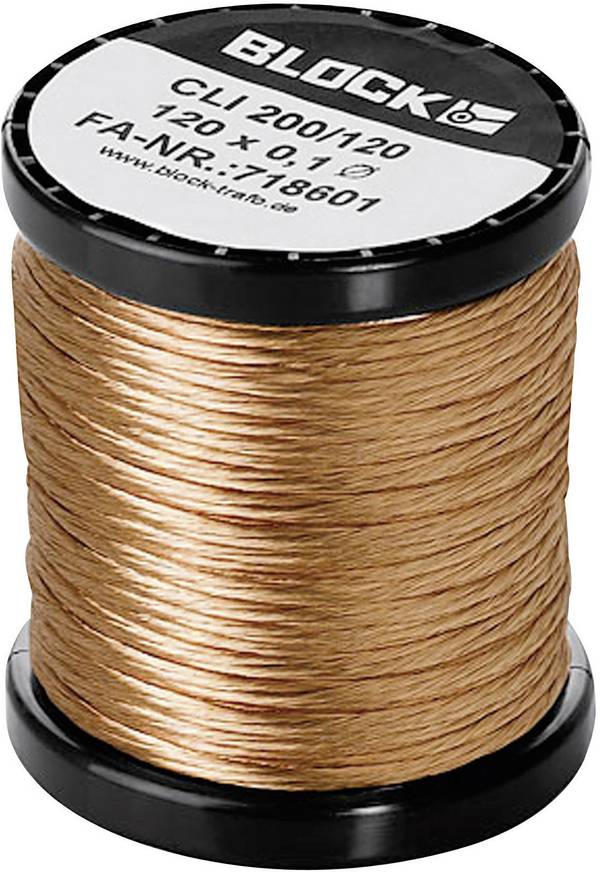

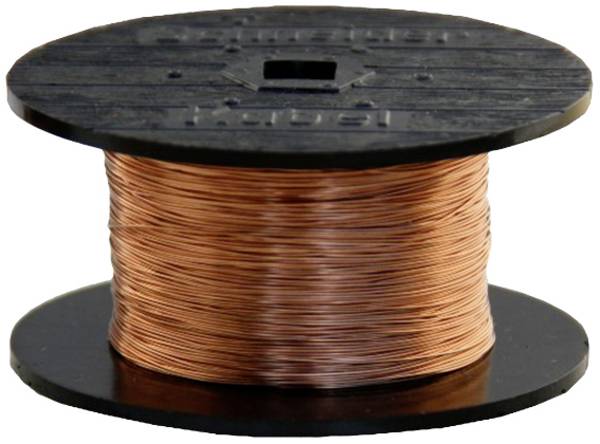

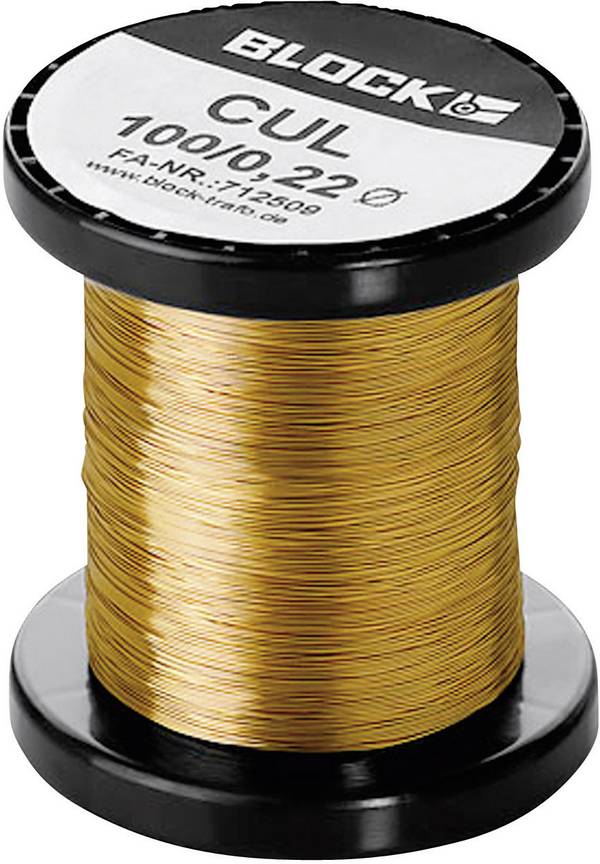

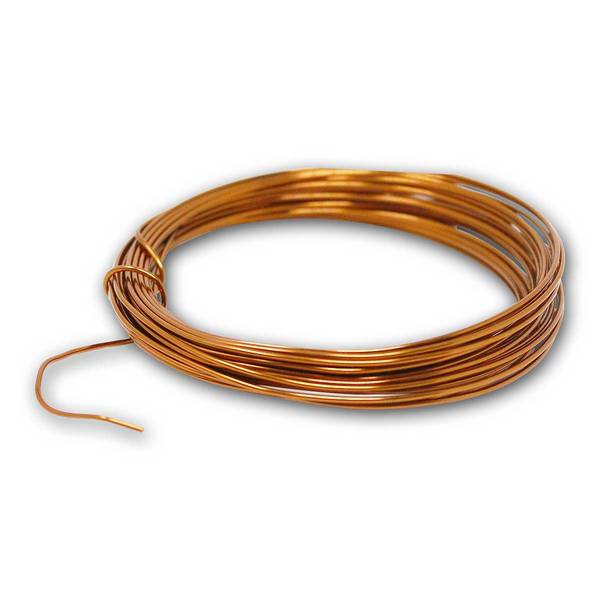

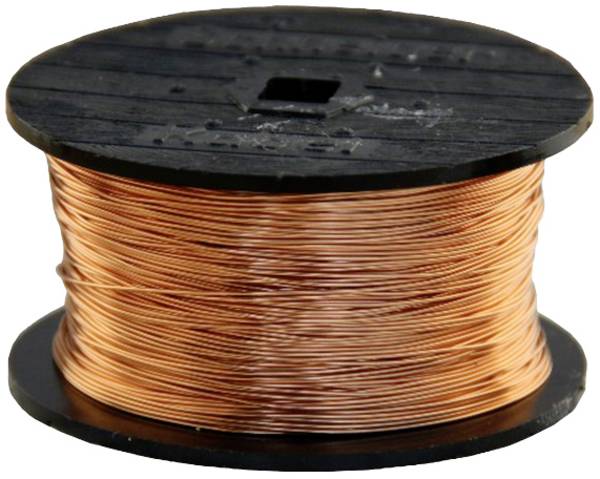

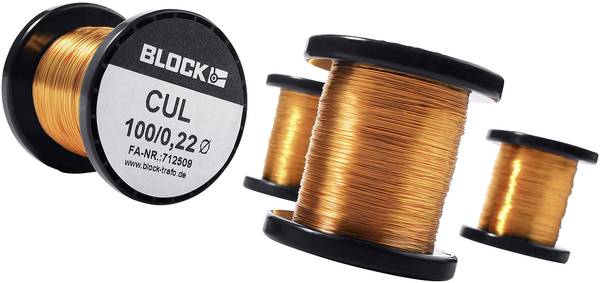

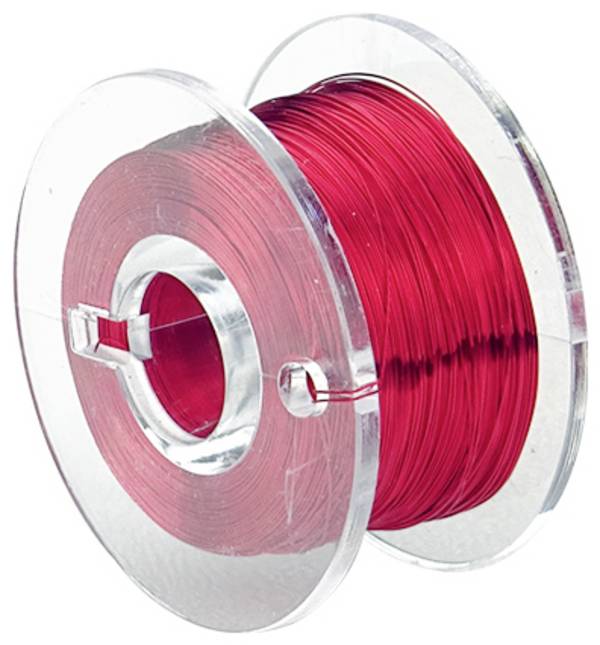

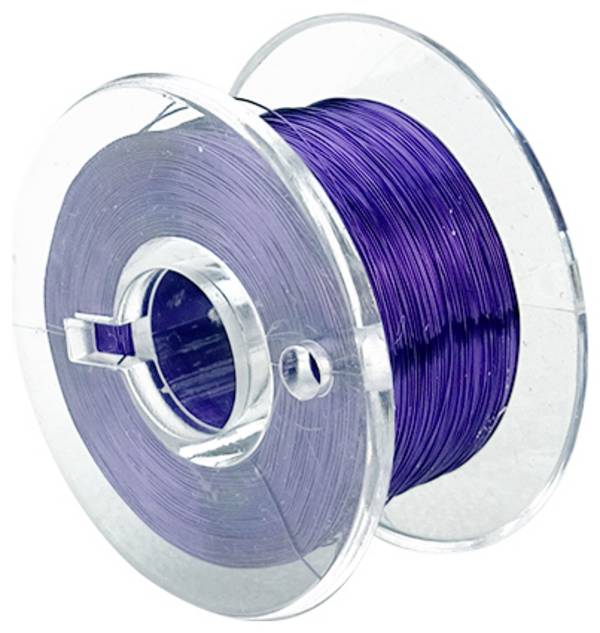

Was ist Kupferlackdraht?
Wie erwähnt ist Kupferlackdraht ist ein Wickeldraht aus Kupfer, überzogen mit einer isolierenden Lackschicht. Diese Lackschicht verhindert den elektrischen Kontakt mit anderen Leitern. So ist es möglich, mehrere Wicklungen dicht nebeneinander zu platzieren, ohne dass es zu Kurzschlüssen kommt. Das ist besonders wichtig in Spulen, Transformatoren, Elektromotoren und anderen elektromagnetischen Anwendungen. Der Spulendraht wird häufig in der Elektronik und Elektrotechnik verwendet, überwiegend zum Erzeugen von Magnetfeldern oder zur Übertragung elektrischer Signale.
Kupfer verfügt über eine sehr hohe elektrische Leitfähigkeit und leitet Strom sehr effizient.
Dies ist besonders wichtig in Anwendungen, bei denen geringe Verluste und hohe Effizienz erforderlich sind.
Die Lackschicht isoliert den Draht elektrisch und ist oft hitzebeständig. Damit eignet sich Kupferlackdraht auch für die Konstruktion von Spulen, die sich aufgrund hoher Ströme stark erwärmen können.
Außerdem schützt die Lackschicht das Kupfer vor Oxidation und anderen Formen der Korrosion.
Das verlängert die Lebensdauer des Drahtes und verbessert die Zuverlässigkeit in feuchten oder korrosiven Umgebungen. Nicht zuletzt lässt sich Kupferlackdraht sehr gut formen und bearbeiten, für Lötverbindungen beispielsweise.
Wie wird Kupferlackdraht angewendet?
Kupferlackdraht findet in vielen Bereichen der Elektronik und Elektrotechnik Anwendung, insbesondere dort, wo kompakte und effiziente Wicklungen oder Spulen gefragt sind. So wird Kupferlackdraht in Transformatoren für Primär- und Sekundärwicklungen verwendet, in Elektromotoren zur Herstellung der Wicklungen im Rotor und Stator. Diese Wicklungen erzeugen das Magnetfeld, das für den Betrieb des Motors notwendig ist.
Lautsprecher enthalten im Allgemeinen Schwingspulen aus Kupferlackdraht. Sie befinden sich einem Magnetfeld, sind mit der Membran verbunden und erzeugen den Schall. In elektrischen oder elektronischen Schaltungen dienen Spulen aus diesem Draht als Induktivitäten, zum Beispiel in Filtern, Frequenzweichen und Schwingkreisen. Relais und ähnliche Geräte enthalten Spulen aus Kupferlackdraht, um ein Magnetfeld zu erzeugen, das Schalter betätigt oder mechanische Bewegungen auslöst. Generatoren und Dynamos basieren auf Wicklungen aus diesem Kupferdraht und ermöglichen damit die Umwandlung von mechanischer in elektrische Energie. Enthalten sind diese Spulen auch in vielen Arten von Netzteilen zur Transformation von Spannung auf das gewünschte Niveau. Kupferlackdraht wird ebenso in Mikrofonspulen verwendet. Hier wandeln sie Schallwellen in elektrische Signale um.
Wie unterscheiden sich lackisolierter Kupferdraht und Kupferlackdraht?
Die Begriffe „lackisolierter Kupferdraht“ und „Kupferlackdraht“ beziehen sich im Grunde auf dasselbe Material. Die Begriffe werden oft synonym verwendet. Beide beschreiben einen Kupferdraht, der mit einer isolierenden Lackschicht überzogen ist. Diese Schicht dient der elektrischen Isolation, sodass die Drahtwindungen in Spulen, Motoren, Transformatoren und anderen Anwendungen dicht nebeneinandergelegt werden können, ohne dass es zu Kurzschlüssen kommt.
Vorsichtiges Abisolieren
Um Verbindungen mit Kupferlackdraht herzustellen, ist zunächst die Lackschicht zu entfernen.
Dies kann durch leichtes Abschaben mit einem Messer, einem Schleifpapier oder durch Erhitzen mit einem Lötkolben erfolgen.
Wichtig: Der Draht darf während der Lackentfernung nicht beschädigt werden.
Löten des Drahtes
Nachdem der Lack entfernt wurde, lässt sich Kupferlackdraht sich leicht löten. Zu verwenden ist ein Lötkolben mit einer geeigneten Temperatur, normalerweise zwischen 300 und 400 Grad Celsius. Der Draht muss gut mit dem Lot benetzt sein, nur dann ist eine stabile elektrische Verbindung zu gewährleisten. Auf die einzelnen Arbeitsschritte gehen wir am Ende dieses Ratgebers ein.
Vermeidung von Überhitzung
Beim Arbeiten mit Kupferlackdraht sollte der Draht nicht überhitzt werden.
Eine zu hohe Temperatur kann die Isolierung beschädigen oder den Draht selbst schwächen, was zu Kurzschlüssen oder einem Funktionsausfall der elektrischen Schaltung führen kann.
Verwenden von Wickeltechniken
Bei der Herstellung von Spulen oder Wicklungen ist es hilfreich, Wickeltechniken zu verwenden, bei denen die Drähte dicht und gleichmäßig liegen. Als Hilfe gibt es spezielle Wickelmaschinen oder -vorrichtungen.
Isolierung bei Verbindungen
Nachdem die Verbindungen hergestellt wurde, ist der freiliegende Draht erneut zu isolieren, ansonsten drohen Kurzschlüsse. Geeignete Hilfsmittel sind Schrumpfschläuche, Isolierband oder spezielle Isolierlacke.
Sicherstellen der richtigen Drahtdicke
Die Drahtdicke ist entsprechend der Stromstärke und den Anforderungen des Projekts auszuwählen. Ein zu dünner Draht könnte überhitzen, während ein zu dicker Draht möglicherweise schwer zu handhaben ist.
Mechanische Stabilität sicherstellen
Kupferlackdraht ist flexibel, aber er kann auch brechen, wenn er zu stark gebogen oder gezogen wird. Zu vermeiden sind übermäßige mechanische Belastung und eine gute Fixierung des Drahts.
Verwendung geeigneter Werkzeuge
Dazu gehören in erster Linie
präzise Abisolierzangen und kleine Lötkolben.
Diese Werkzeuge minimieren das Risiko einer Beschädigung des Drahts.
Lagerung und Schutz
Kupferlackdraht sollte in einer trockenen,
kühlen Umgebung in geschlossenen Behältern
gelagert und vor mechanischen Beschädigungen geschützt werden.
Materialien und Werkzeuge
Kupferlackdraht
Lötkolben (idealerweise mit einstellbarer Temperatur)
Abisolierwerkzeug (optional)
Feinmechanikmesser oder Schleifpapier (optional)
Flussmittel (optional, abhängig vom verwendeten Lötzinn)
Schritt 1: Entfernen des Lacks
Vor dem Löten ist der Kupferkern freizulegen, also der Lack von den Enden des Drahtes zu entfernen. Sie können den Lack vorsichtig mit einem scharfen Messer, einer Klinge oder Schleifpapier abkratzen. Achten Sie darauf, den Draht nicht zu beschädigen. Ein weiterer gängiger Ansatz ist die Lackentfernung durch Hitze. Dazu erhitzen Sie den Draht mit dem Lötkolben, bis der Lack schmilzt oder verbrennt. Einige Lötzinnsorten enthalten Flussmittel, das den Lack während des Lötens auflöst.
Schritt 2: Vorverzinnen des Drahtes
Nachdem der Lack entfernt ist, können Sie den Draht vorverzinnen: Stellen Sie den Lötkolben auf eine Temperatur zwischen 300 und 400 Grad Celsius ein. Halten Sie dann den Kupferlackdraht an die Spitze des Lötkolbens und fügen Lötzinn hinzu. Das Lot sollte auf dem freigelegten Kupfer haften und eine glänzende Schicht bilden.
Schritt 3: Löten
Nachdem der Draht vorverzinnt ist, können sie ihn mit einem anderen Draht oder einer Lötstelle verbinden. Halten Sie dabei den vorverzinnten Draht und das zu lötende Teil zusammen und erhitzen die Lötstelle. Bei Bedarf ist weiteres Lötzinn hinzuzugeben, bis es sich gleichmäßig verteilt und eine feste Verbindung bildet. Entfernen Sie den Lötkolben und lassen das Lot abkühlen.
Schritt 4: Prüfung
Prüfen Sie die Verbindung auf mechanische Stabilität und elektrische Leitfähigkeit. Die Lötstelle sollte fest und glänzend sein, ohne kalte Lötstellen – diese sehen matt und körnig aus.
Zusätzliche Tipps
Wenn das Lötzinn nicht gut fließt, können Sie Flussmittel verwenden. Achten Sie außerdem darauf, dass die Arbeitsumgebung gut belüftet ist, insbesondere beim Entfernen des Lacks durch Hitze, da hierbei Dämpfe entstehen können.
Welchen Durchmesser sollte ein Kupferlackdraht haben?
Der Durchmesser eines Kupferlackdrahts, auch als Drahtstärke oder AWG (American Wire Gauge) bezeichnet, hängt stark von der spezifischen Anwendung ab, für die der Draht verwendet wird.
Stromstärke: Ein größerer Durchmesser kann mehr Strom führen, ohne dass der Draht überhitzt. Für Anwendungen mit höheren Stromstärken sollten Sie daher einen dickeren Draht verwenden.
Wicklungsdichte: Wenn Sie viele Windungen in einer Spule unterbringen müssen, könnte ein dünnerer Draht erforderlich sein, um genügend Windungen auf kleinem Raum zu ermöglichen.
Mechanische Festigkeit: Ein dickerer Draht ist mechanisch robuster und weniger anfällig für Brüche, aber er ist auch weniger flexibel.
Elektrische Leistung: Der Widerstand des Drahtes nimmt mit abnehmendem Durchmesser zu, was zu höheren Verlusten führen kann. Für Anwendungen, bei denen geringe Verluste entscheidend sind, sollten Sie einen Draht mit einem größeren Durchmesser wählen.
Frequenz der Anwendung: In hochfrequenten Anwendungen wie Hochfrequenzspulen kann der sogenannte Skin-Effekt dazu führen, dass der Strom nur durch den äußeren Bereich des Drahtes fließt, wodurch dünnere Drähte vorteilhafter sein können.
Hier sind einige typische Drahtdurchmesser und ihre Anwendungen:
Dünnere Drähte (AWG 30-40, ca. 0,25-0,1 mm): Verwendet in Mikroelektronik, kleinen Transformatoren, Sensoren und feinen Spulen.
Mittlere Drähte (AWG 20-29, ca. 0,8-0,3 mm): Geeignet für normale Elektromotoren, Lautsprecher, mittlere Transformatoren und allgemeine Elektronikanwendungen.
Dicke Drähte (AWG 10-19, ca. 2,6-0,9 mm): Verwendet in leistungsstarken Elektromotoren, großen Transformatoren, Hochstromanwendungen und Netzteilen.
Ist Kupferlackdraht isoliert?
Ja, Kupferlackdraht ist isoliert. Die Isolierung besteht aus einer dünnen Schicht Lack oder einem ähnlichen Material, das den Kupferdraht umhüllt. Diese Lackschicht verhindert, dass elektrische Ströme zwischen den Wicklungen des Drahtes oder zu anderen leitenden Materialien fließen, wodurch Kurzschlüsse vermieden werden. Die Isolierung durch den Lack macht den Kupferlackdraht besonders nützlich für Anwendungen, bei denen der Draht in engen Windungen oder Wicklungen verwendet wird, wie zum Beispiel in Transformatoren, Elektromotoren und Spulen. Die Lackschicht bietet eine ausreichende Isolation für die meisten elektrischen Anwendungen, ohne dass eine zusätzliche Ummantelung erforderlich ist.
