Messuhren

Die Werkzeuge zur Messung von Längendifferenzen gibt es seit dem 19. Jahrhundert. Sie zeigen mit hoher Genauigkeit an, wie die Oberflächenstruktur und gegebenenfalls der Verzug eines Werkstückes variieren.

Am häufigsten nutzen Werkstätte und ambitionierte Heimwerker eine Messuhr, wenn Qualitätskontrollen an Werkstücken durchgeführt werden sollen. Der Rundlauf aller sich drehenden Maschinenteile kann exakt bestimmt werden. Dazu zählen beispielsweise Räder und Rotoren, aber auch Kurbelwellen oder Motoren.

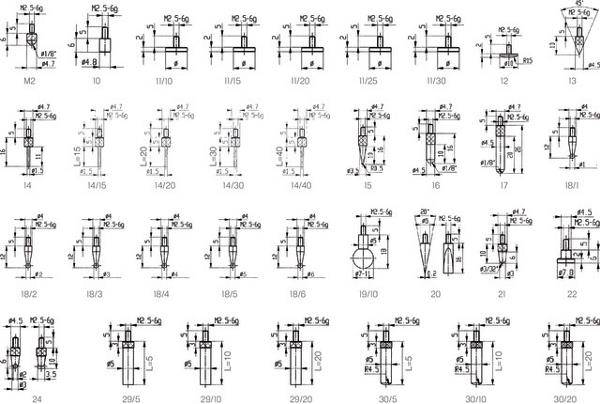

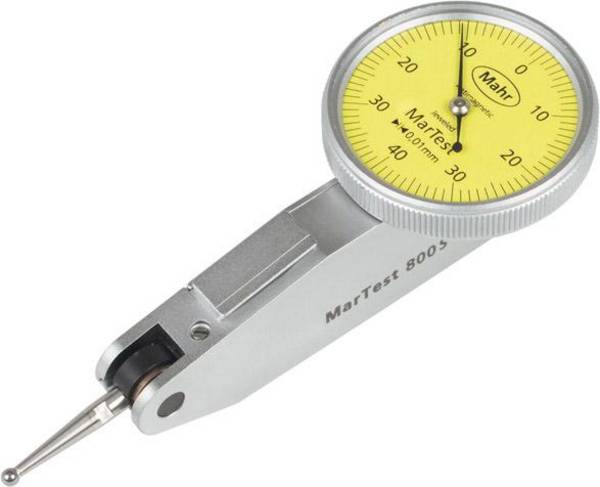

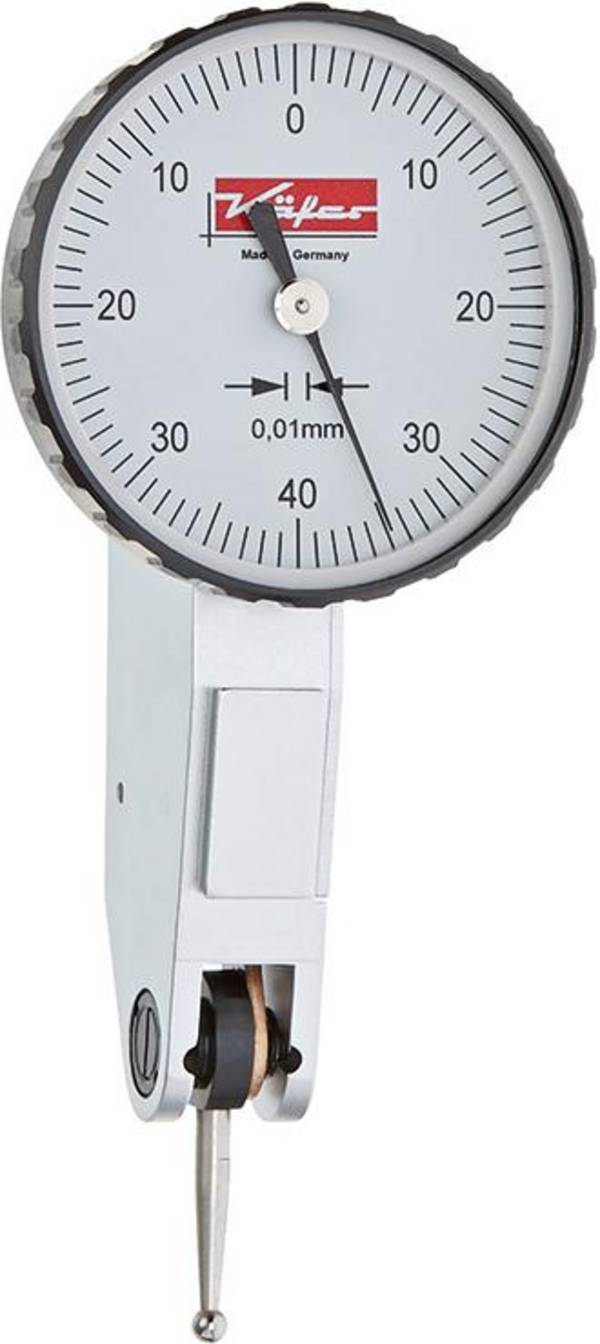

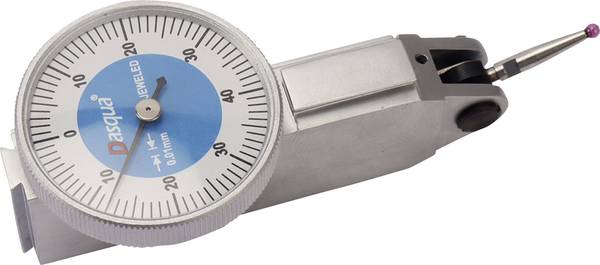

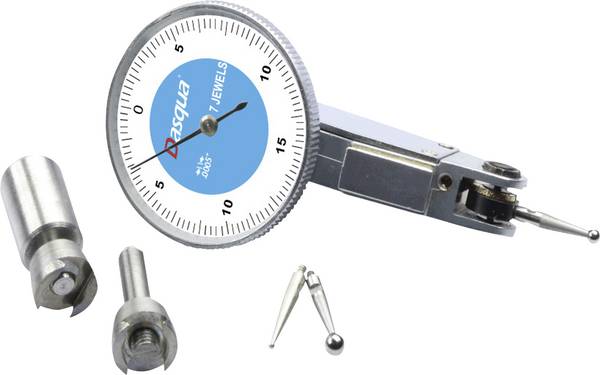

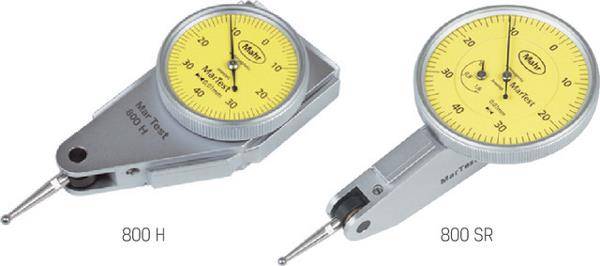

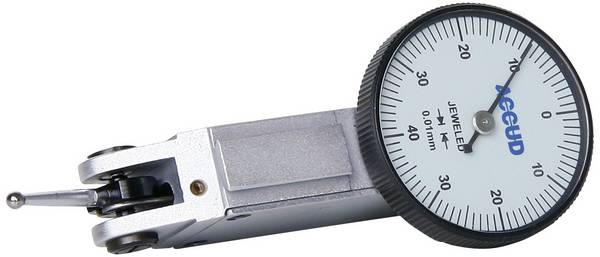

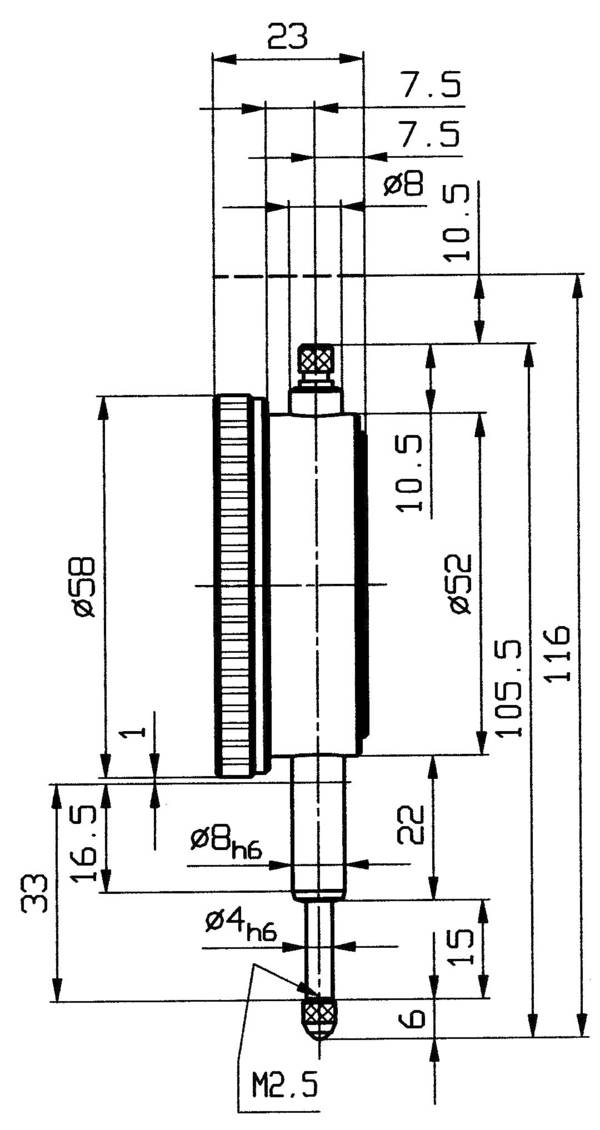

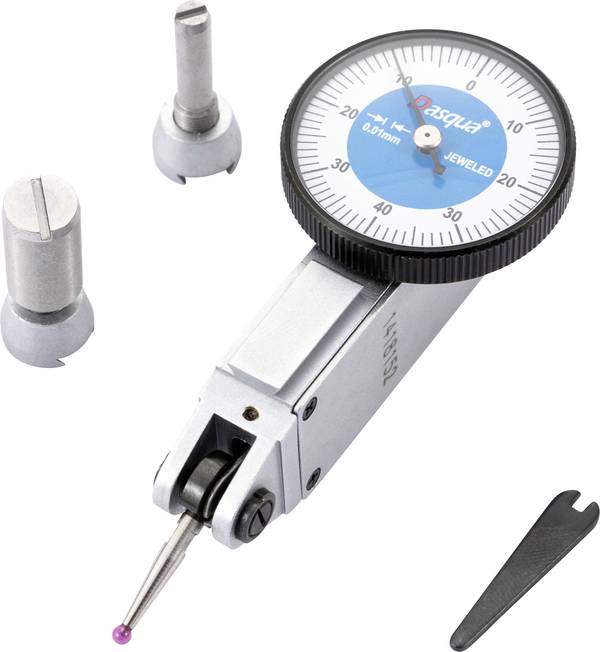

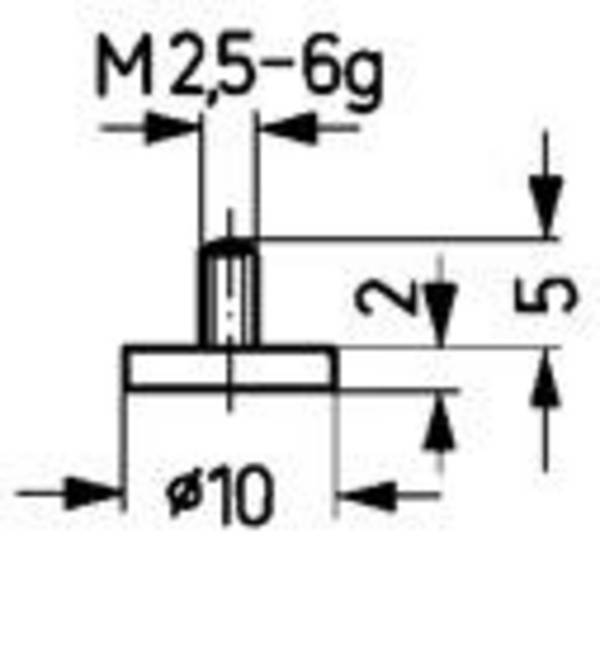

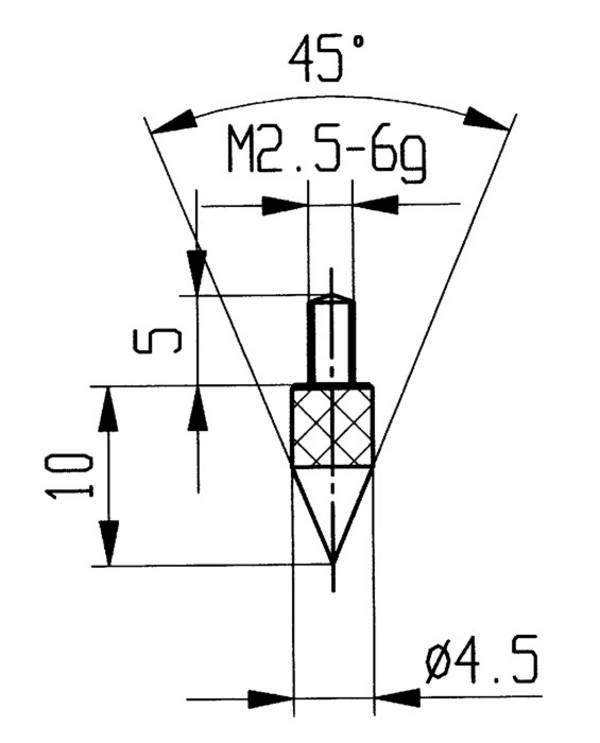

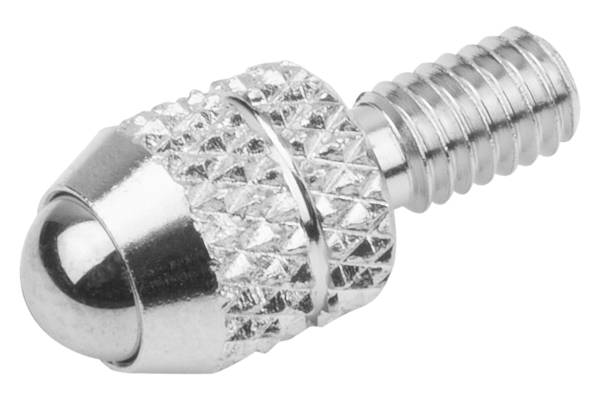

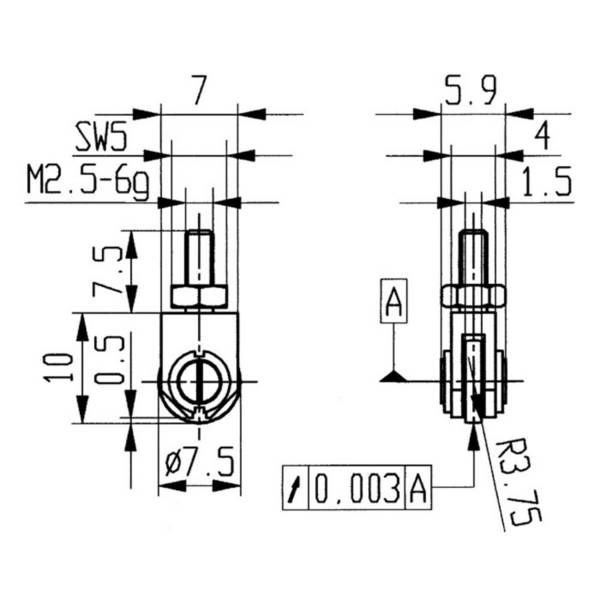

Zum Messen wird der Stift, Messtaster oder Messbolzen genannt, der Messuhr mit leichtem Druck aufgesetzt und das Werkstück in Rotation versetzt. Die Längsbewegung wird vom Messtaster an der Messuhr erfasst. Die übertragene Kraft zeigt durch einen analogen Zeiger oder eine digitale Ablesung an, ob die vermessene Fläche eben ist oder nicht.

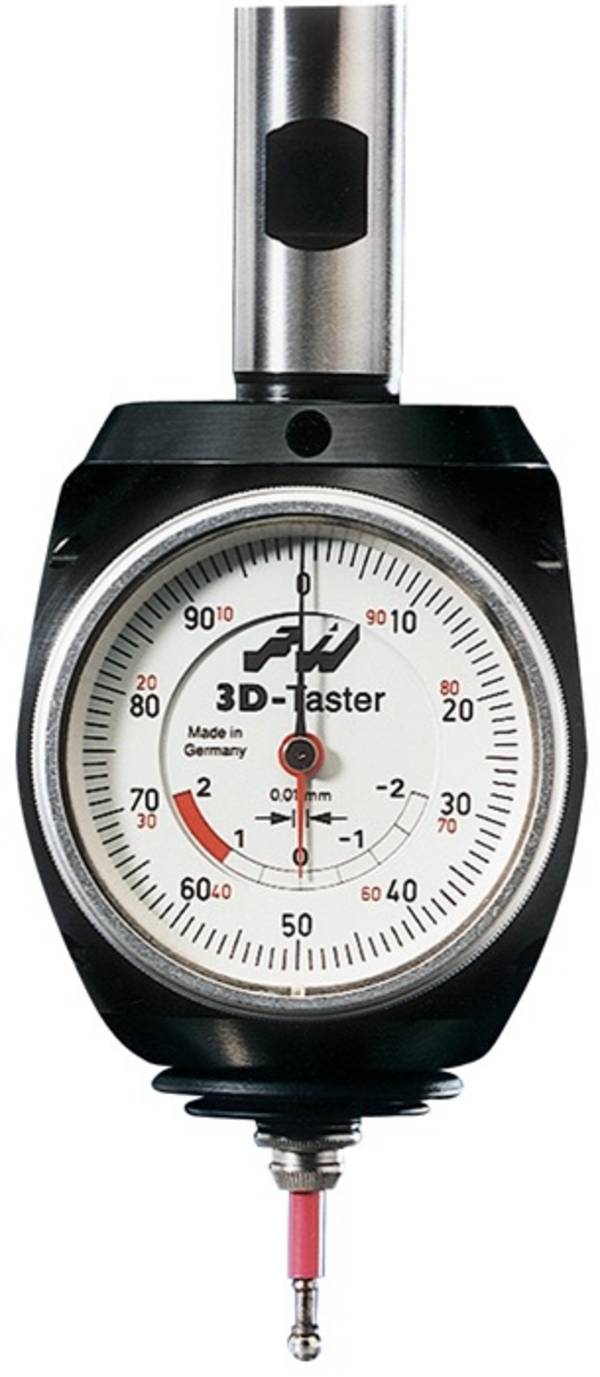

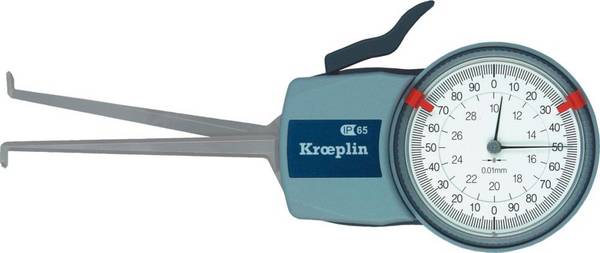

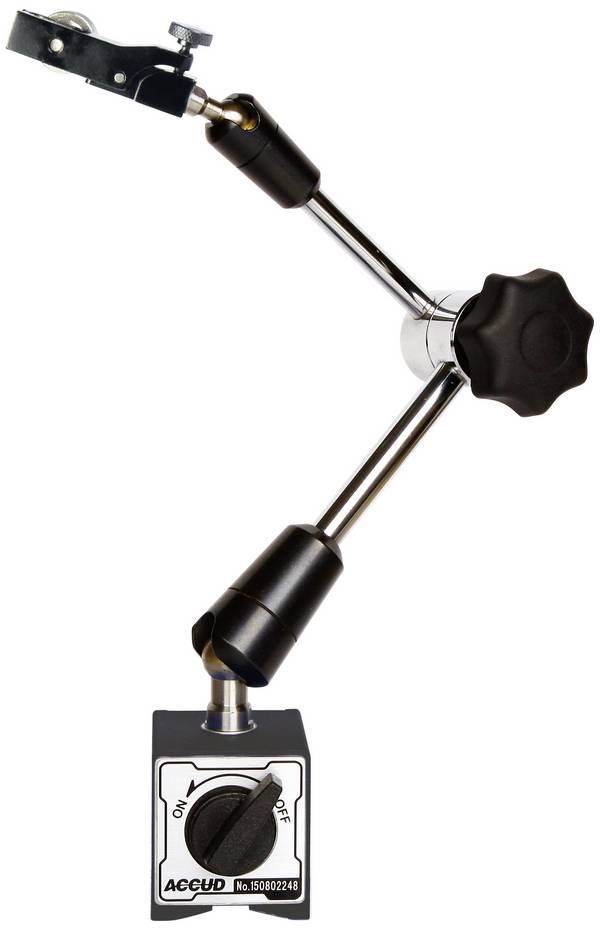

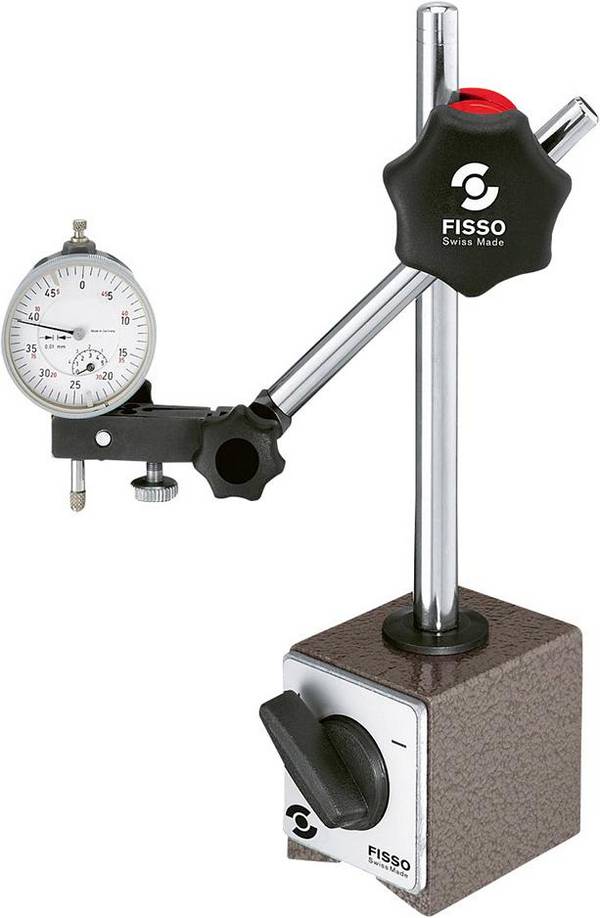

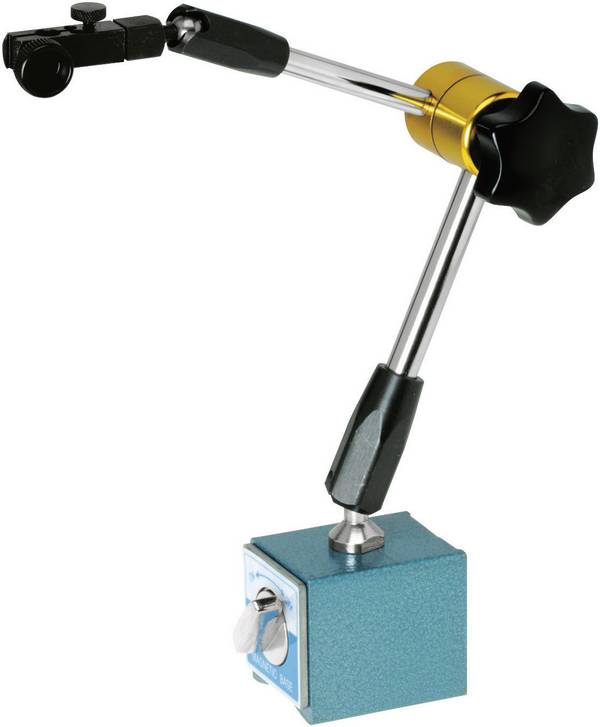

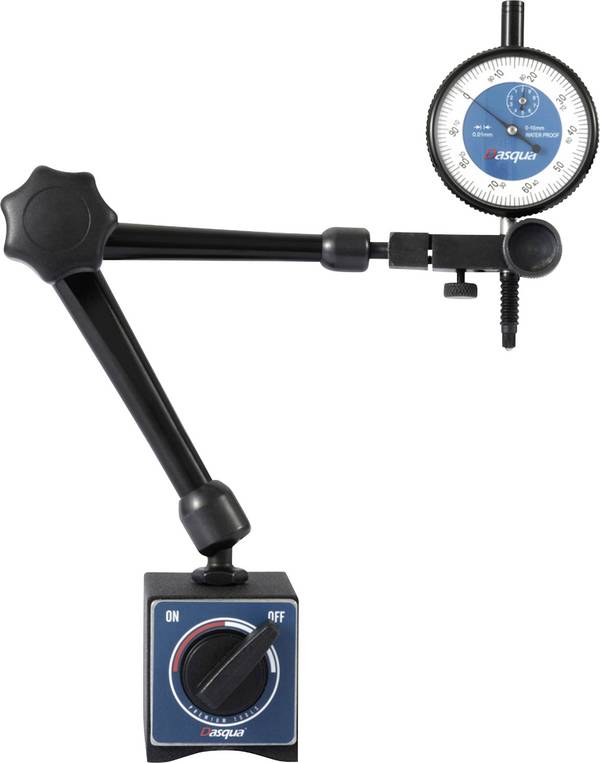

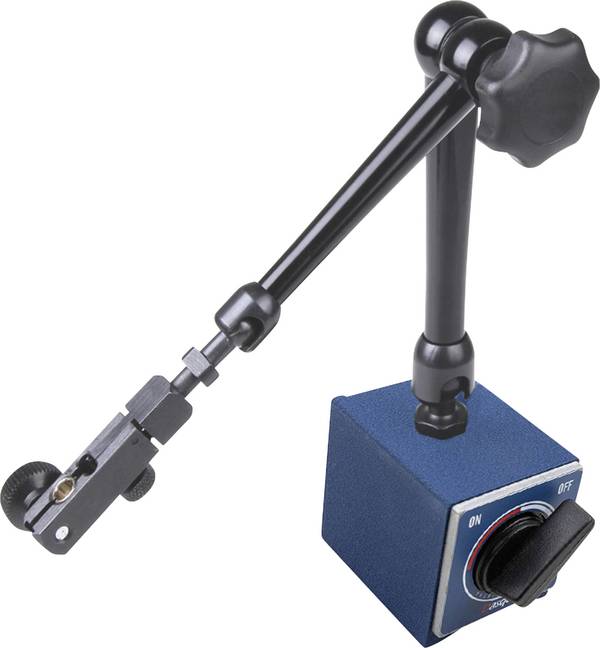

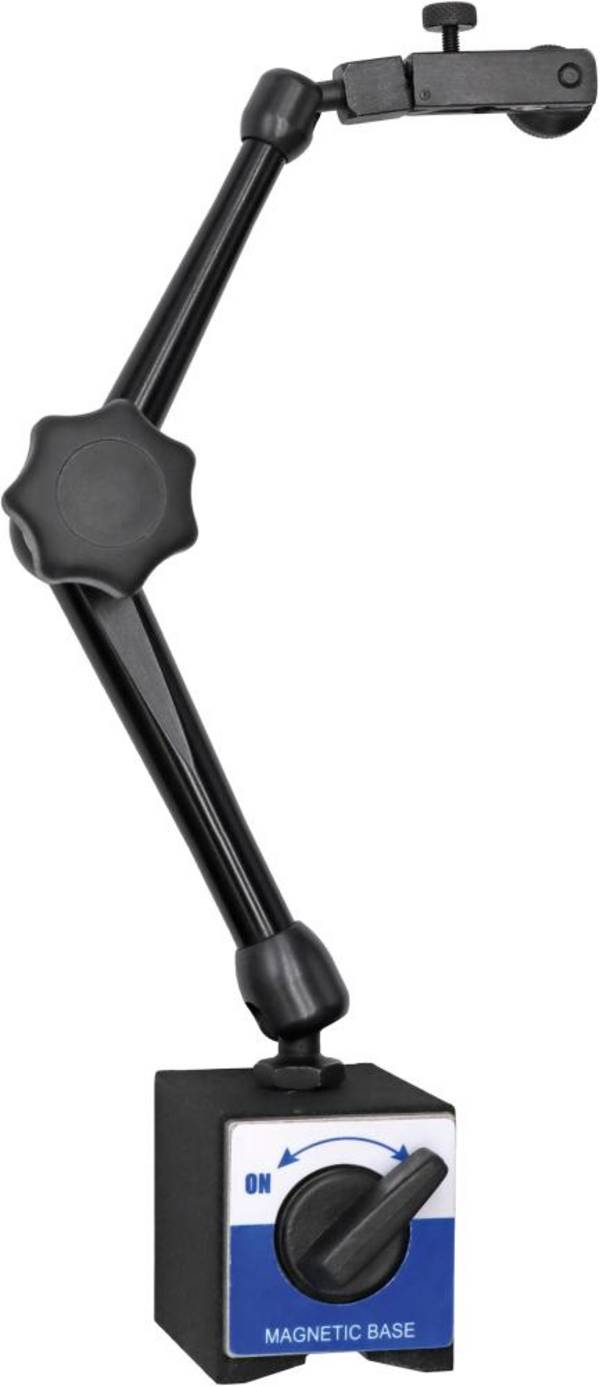

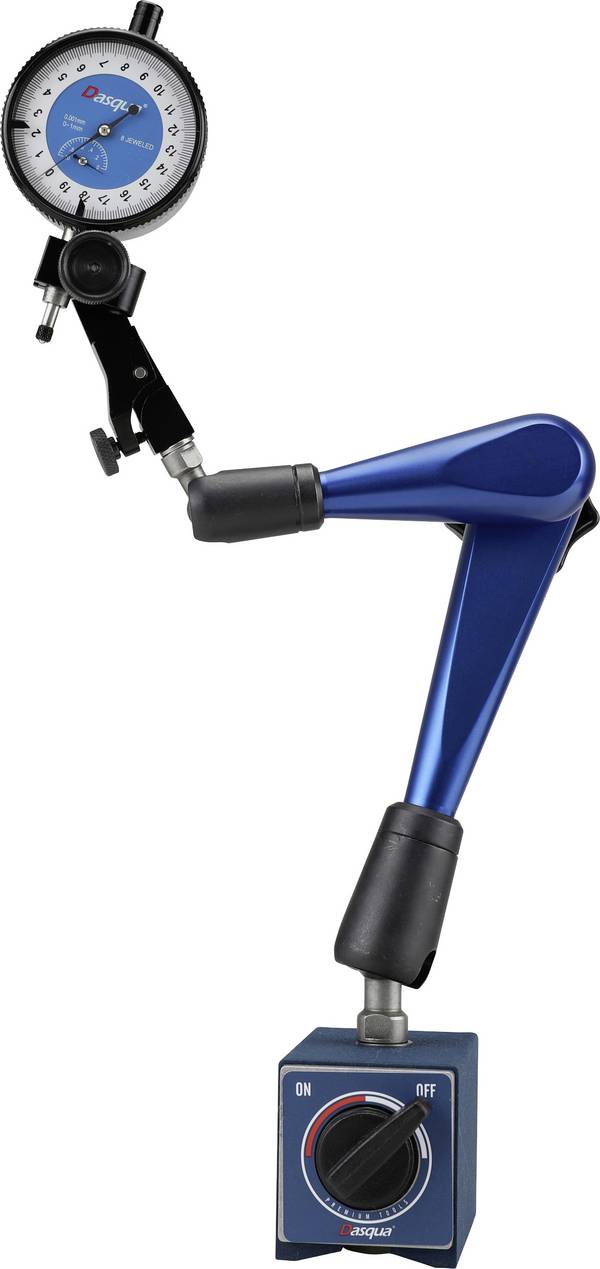

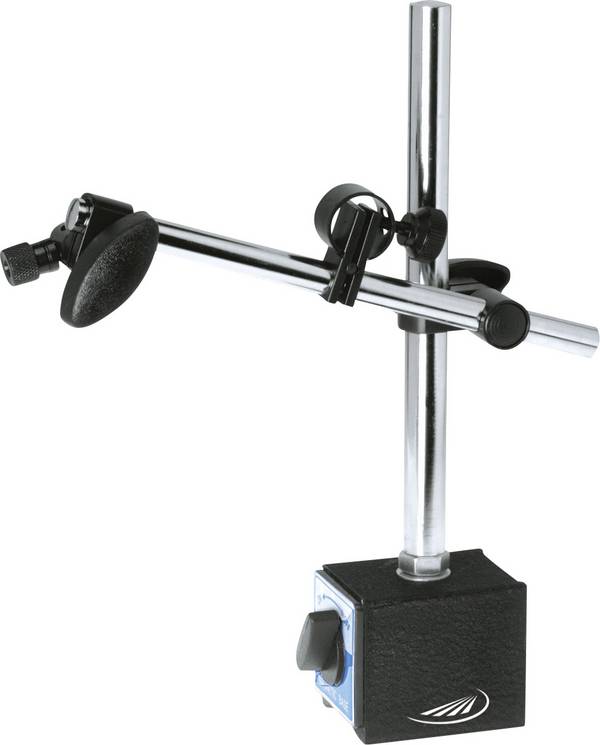

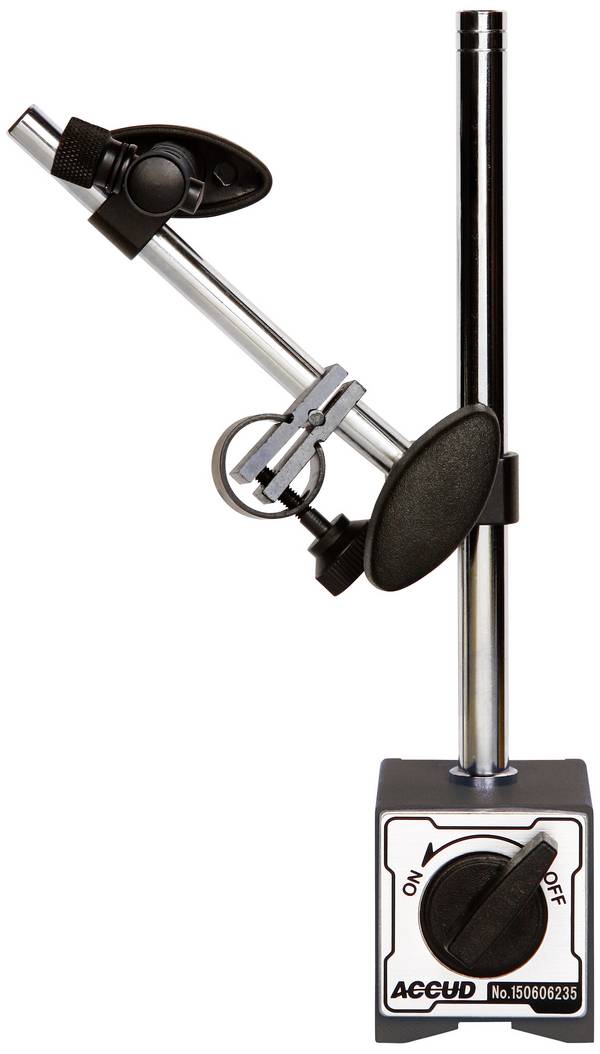

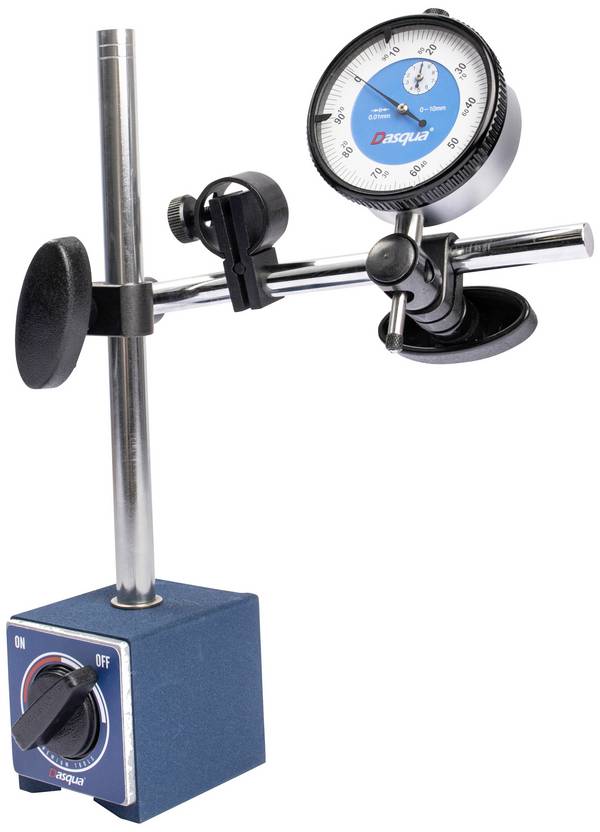

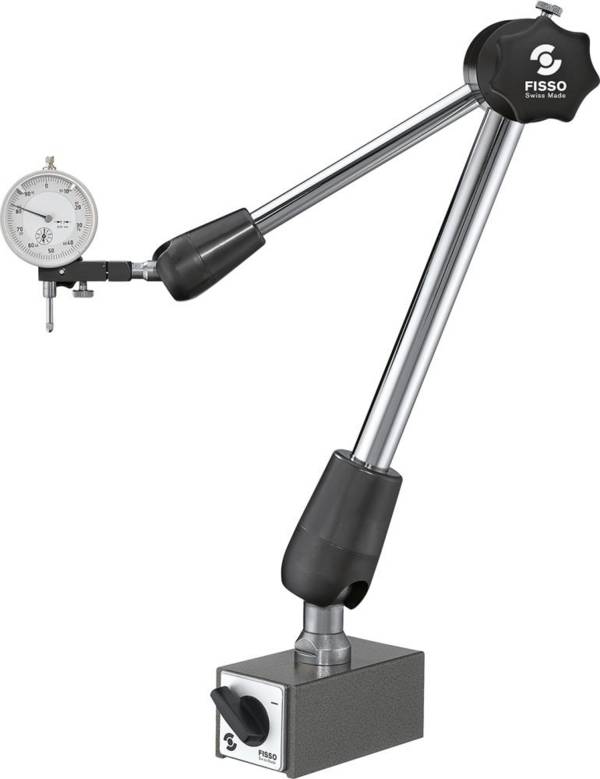

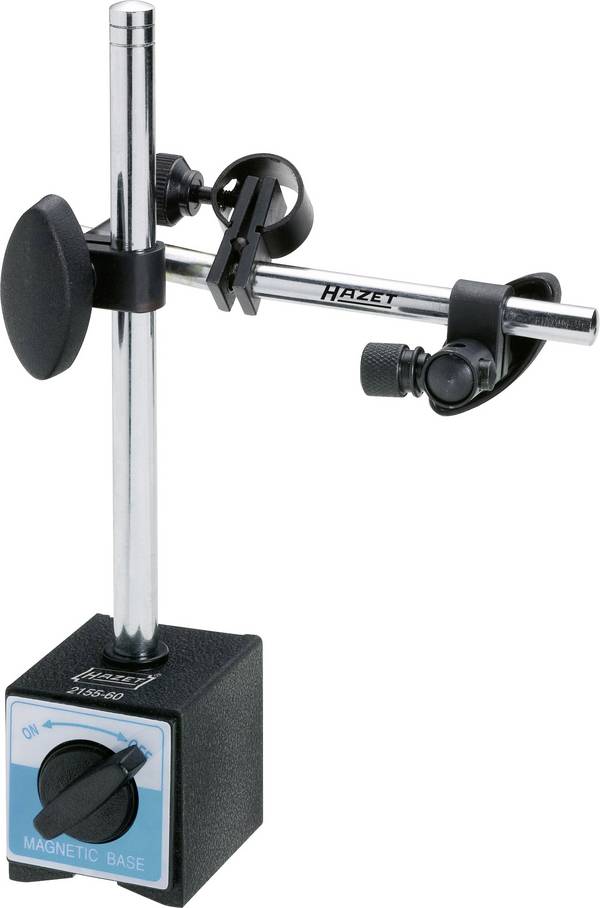

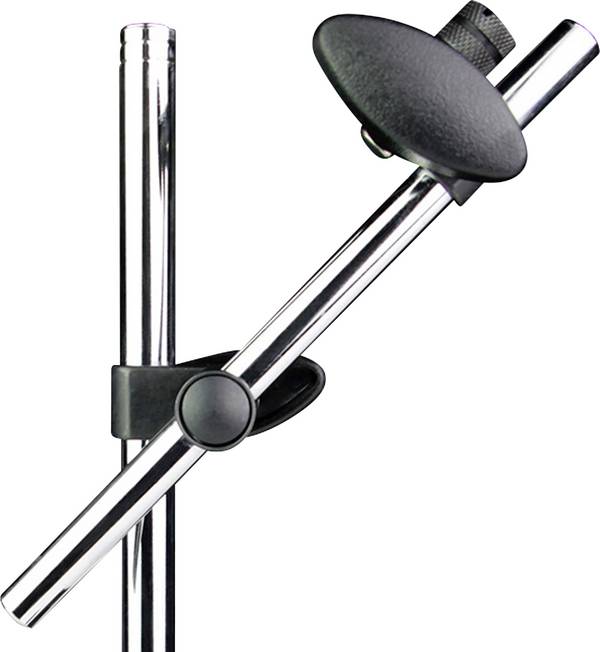

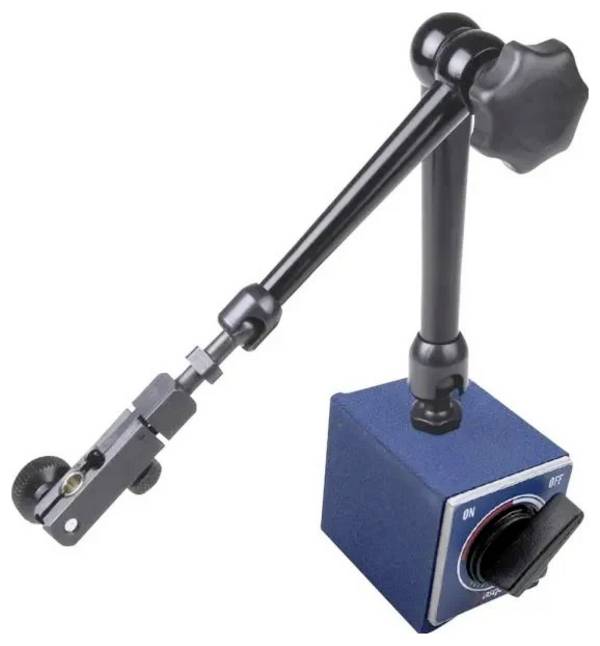

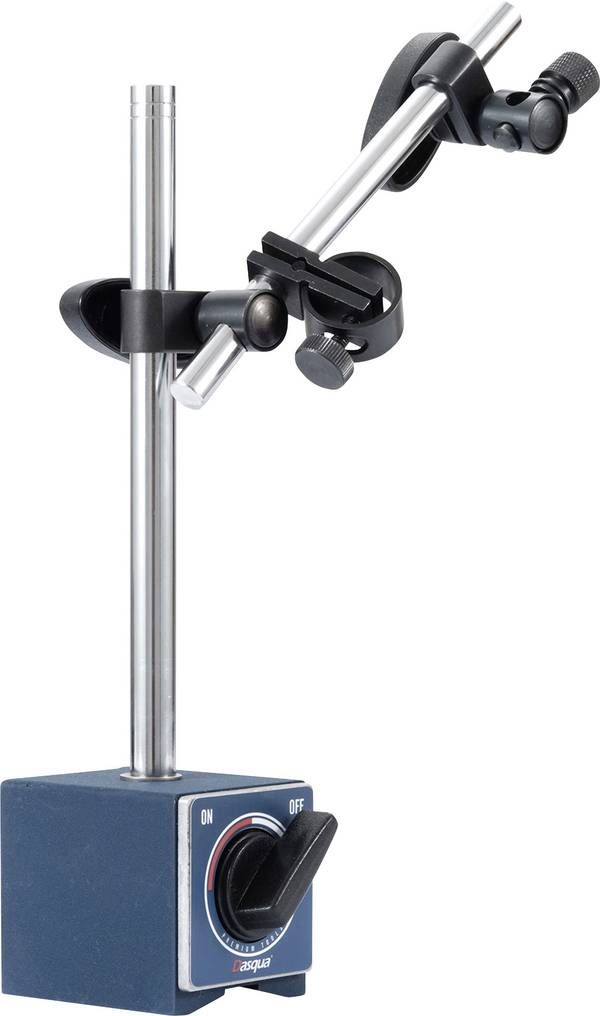

Damit ein Werkstück in Rotation gemessen werden kann, muss es entsprechend in Bewegung versetzt werden und die Messuhr muss in diese Bewegungsrichtung mitlaufen. Dies wird im Regelfall durch ein Stativ ermöglicht. Ein Messuhrstativ gibt dem Messgerät eine fixe Position und ist über Gelenke so verstellbar, dass es ideal auf das Werkstück aufgesetzt werden kann.

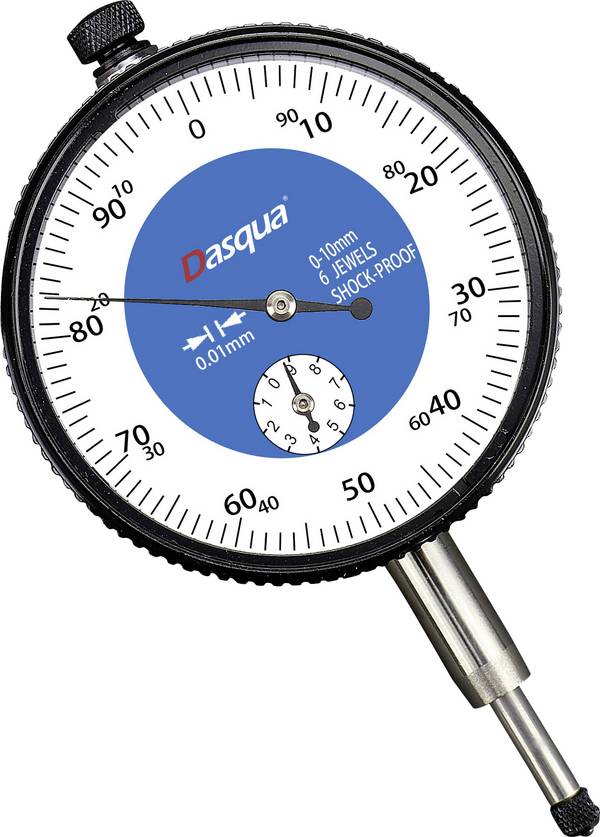

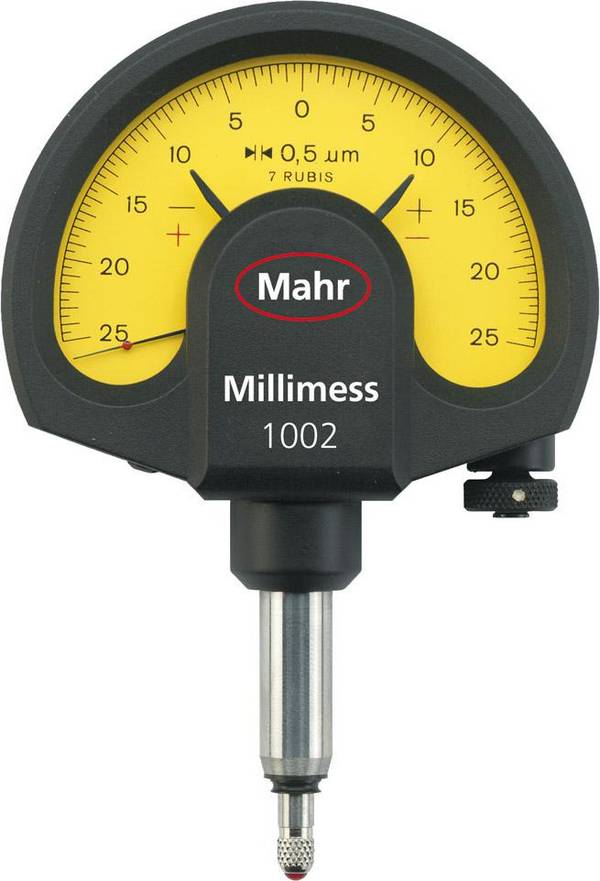

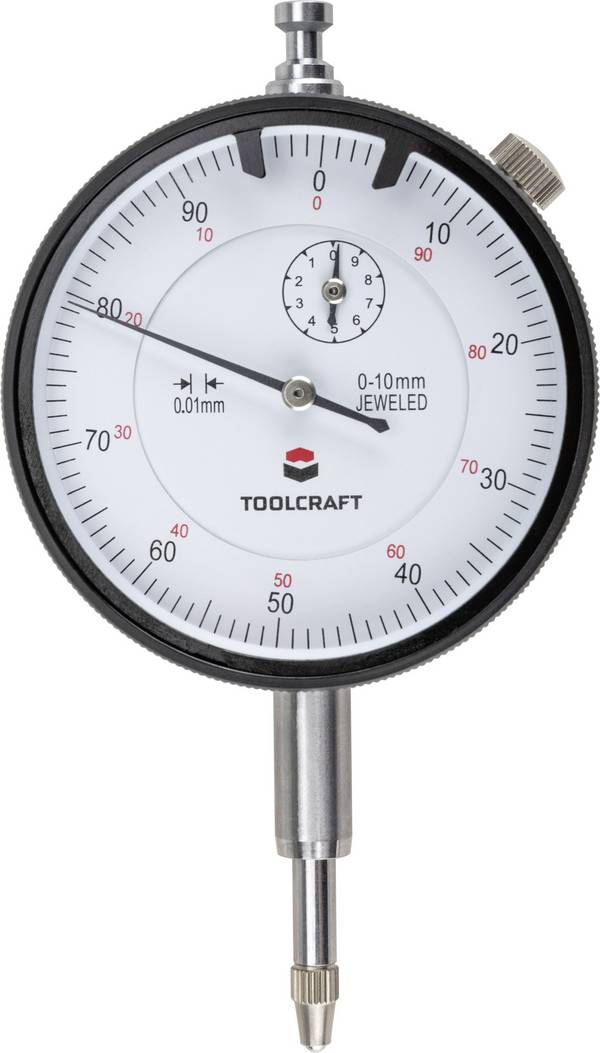

Als mechanisches Messgerät arbeiten die Geräte mithilfe der Kraftübertragung. Modelle mit analoger Ablesung übertragen die Kraft am Messtaster über eine Zahnstange und ein Zahnrad auf den Zeiger.

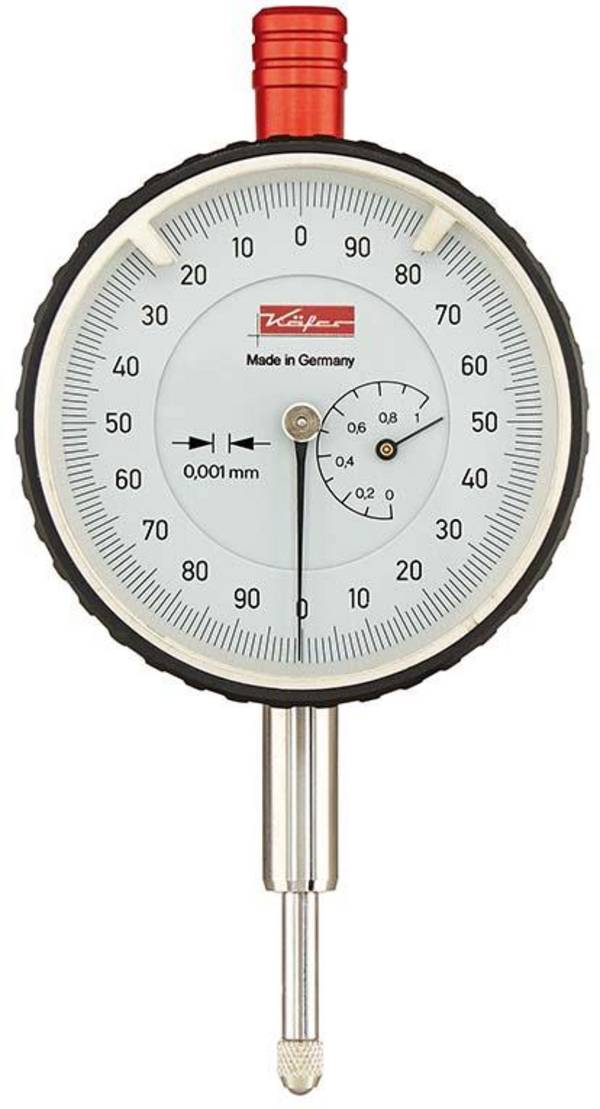

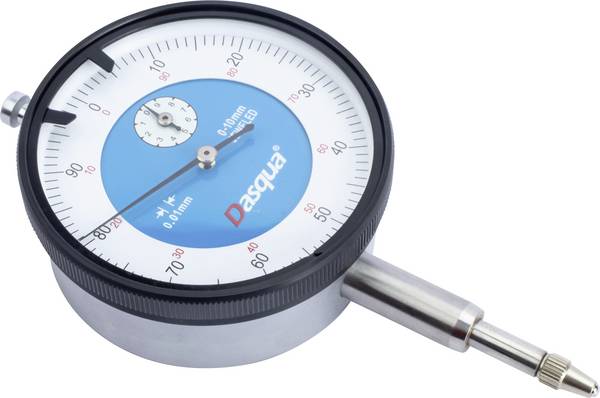

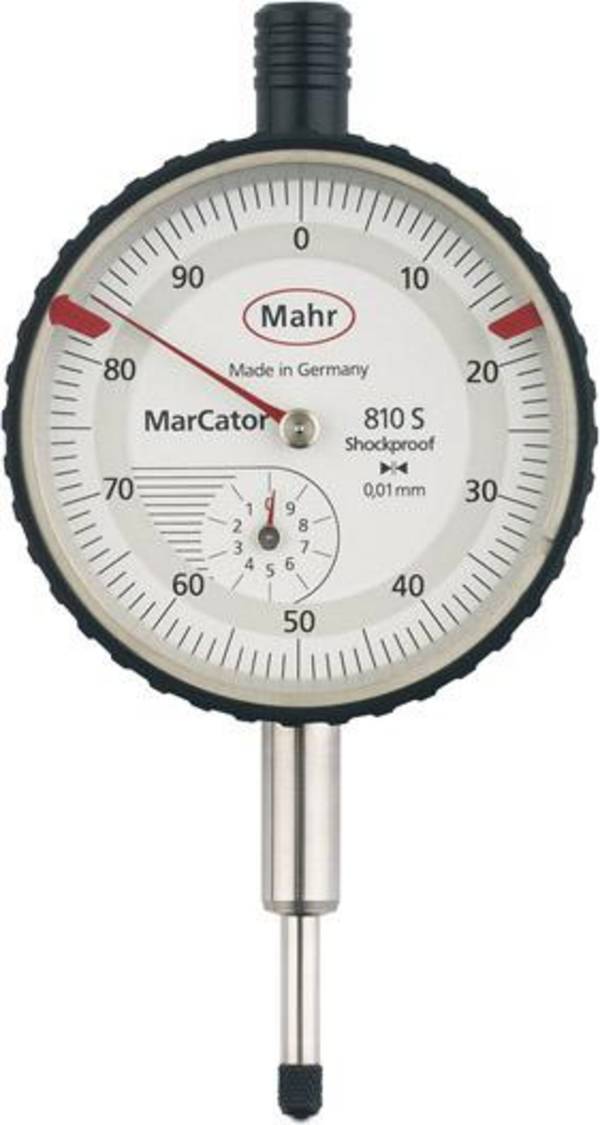

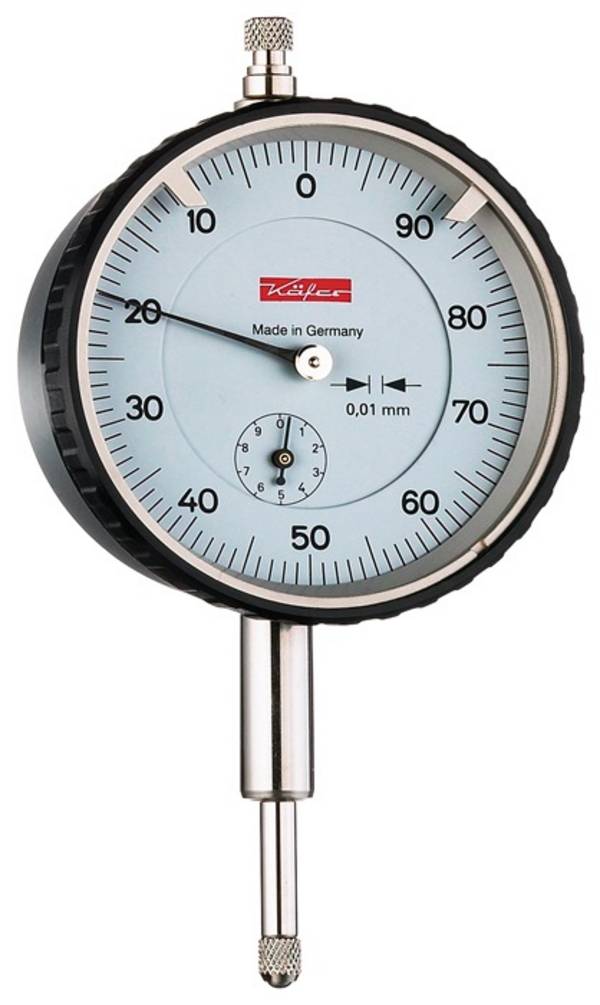

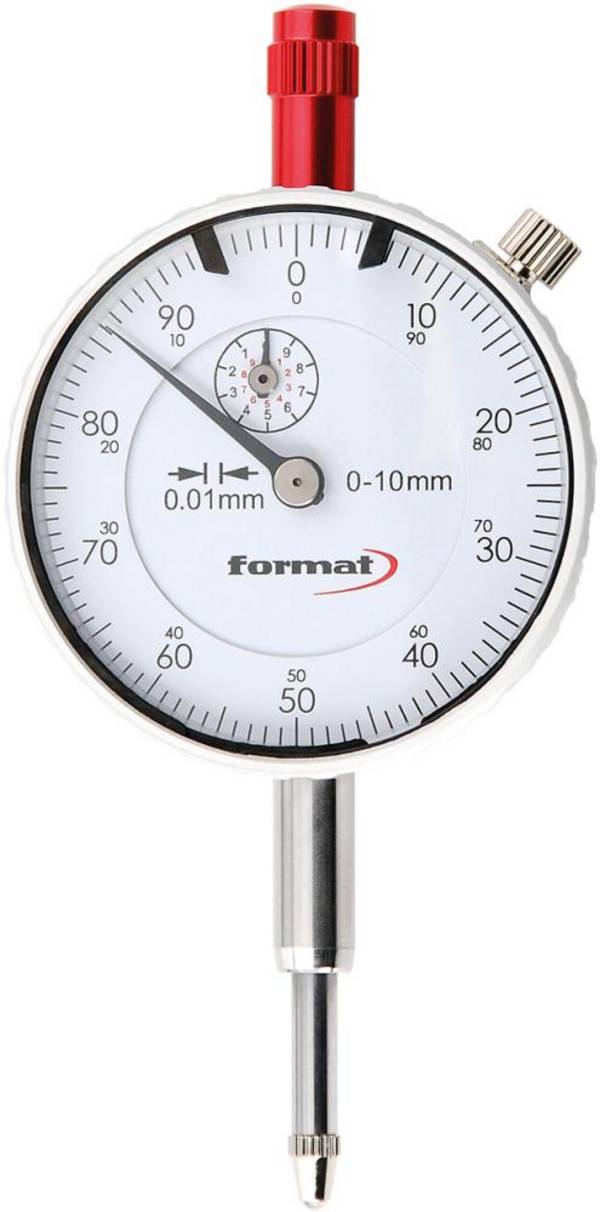

Dieser bewegt sich auf dem runden Ableseblatt, das optisch an ein Uhrenziffernblatt erinnert. Eine Skalenteilung zeigt den Messbereich an und erlaubt problemlos das Ablesen. Je nach Modell liegt dieser Bereich bei einem anderen Maximalwert.

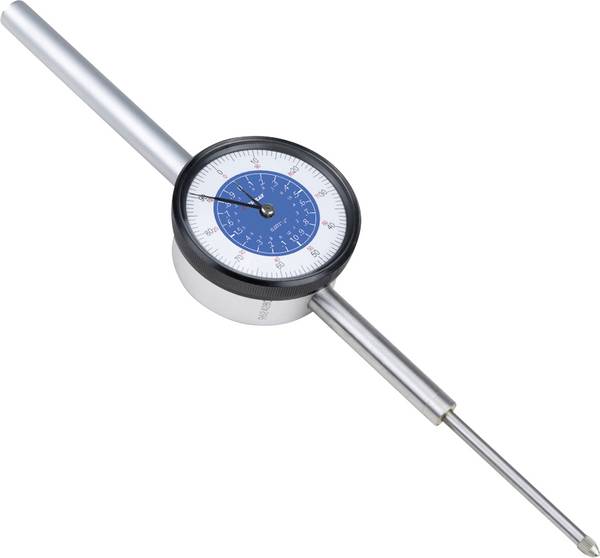

An dieser Stelle muss vor dem Kauf der Einsatzwunsch bedacht werden. Ein kleiner Messbereich reicht bis maximal 0,2 Millimeter, ein großer Bereich kann bis zu 100 Millimeter erreichen.

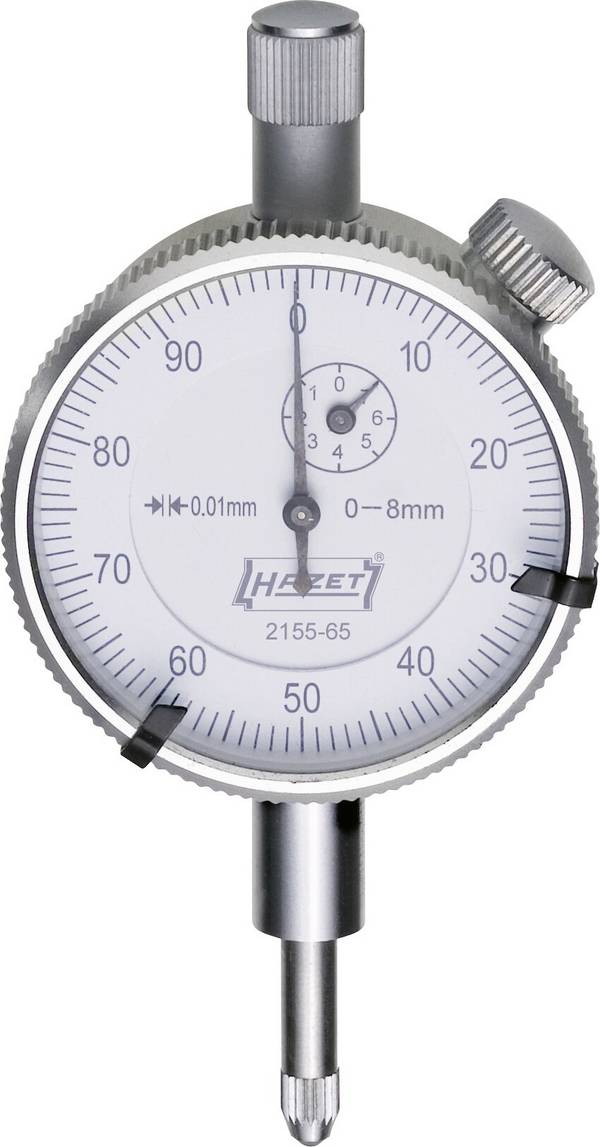

Für ein komfortables Ablesen gibt es Messuhren mit einer drehbaren Skalenanzeige. Häufig lassen sich sogar die Toleranzmarken verstellen.

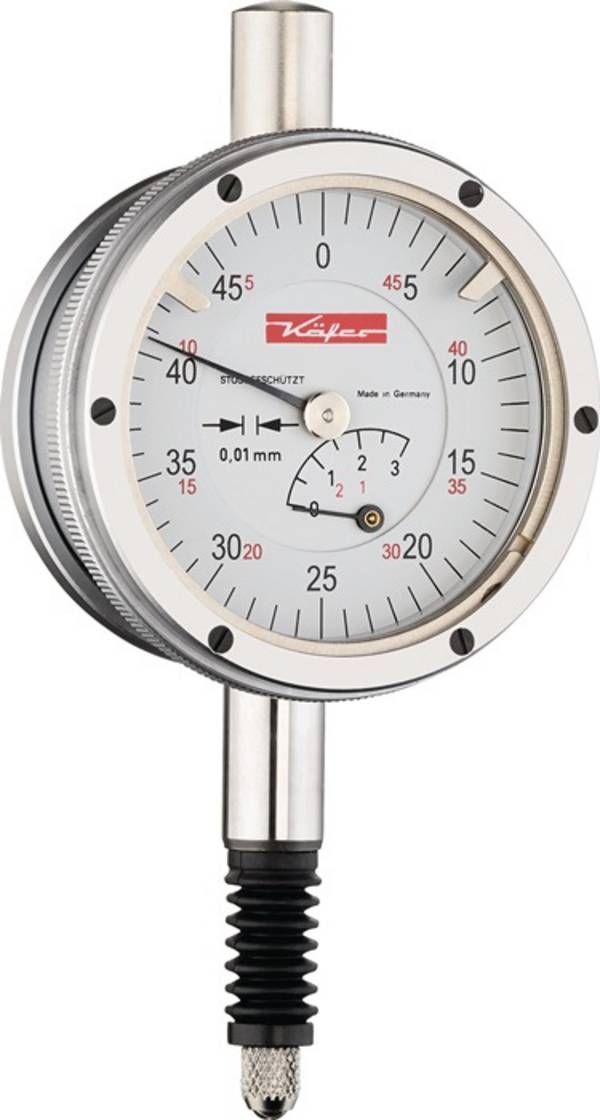

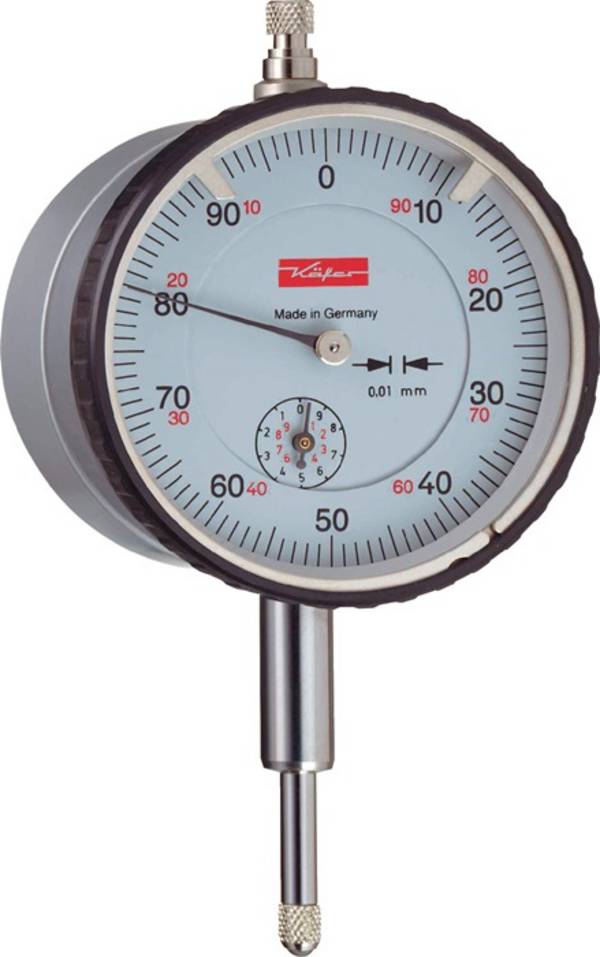

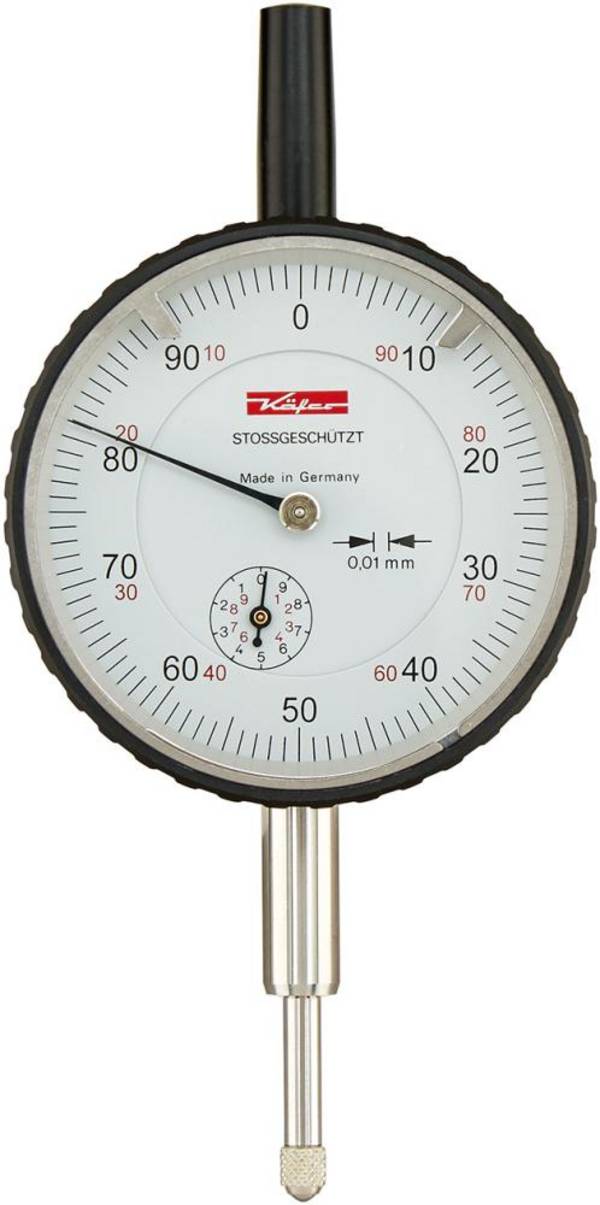

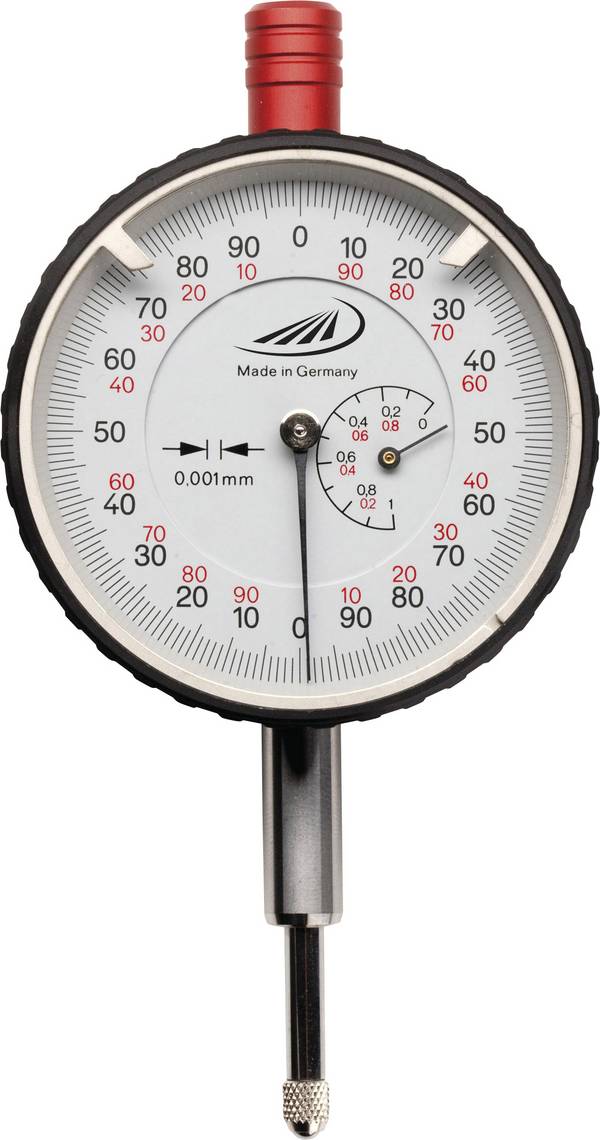

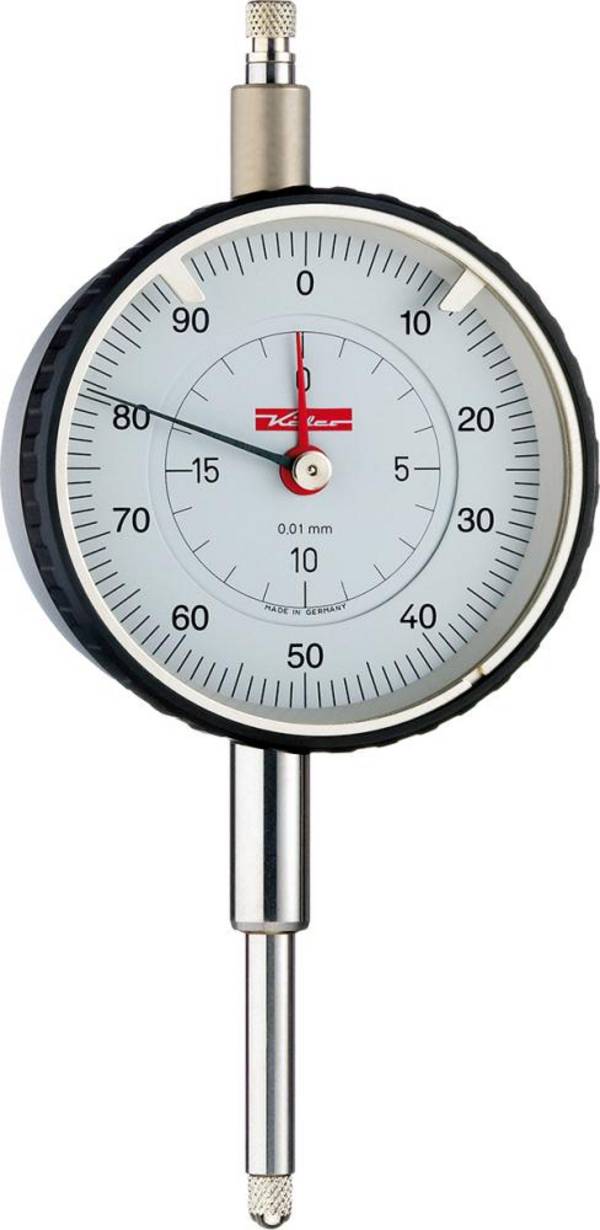

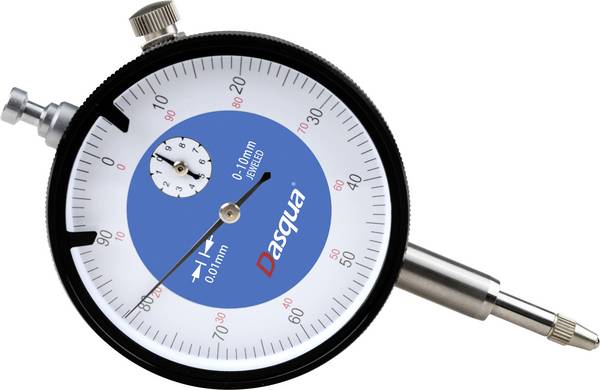

Neben dem Millimetermessbereich gibt es einen kleinen Zeiger mit einem eigenen Messbereich. Hier wird die Zahl der Umdrehungen angegeben.

Ist das Messen beendet, wird der Zeiger über eine Federmechanik wieder an den Nullpunkt versetzt. Für die nächste Anwendung ist damit alles auf den Ausgangspunkt zurückgesetzt.

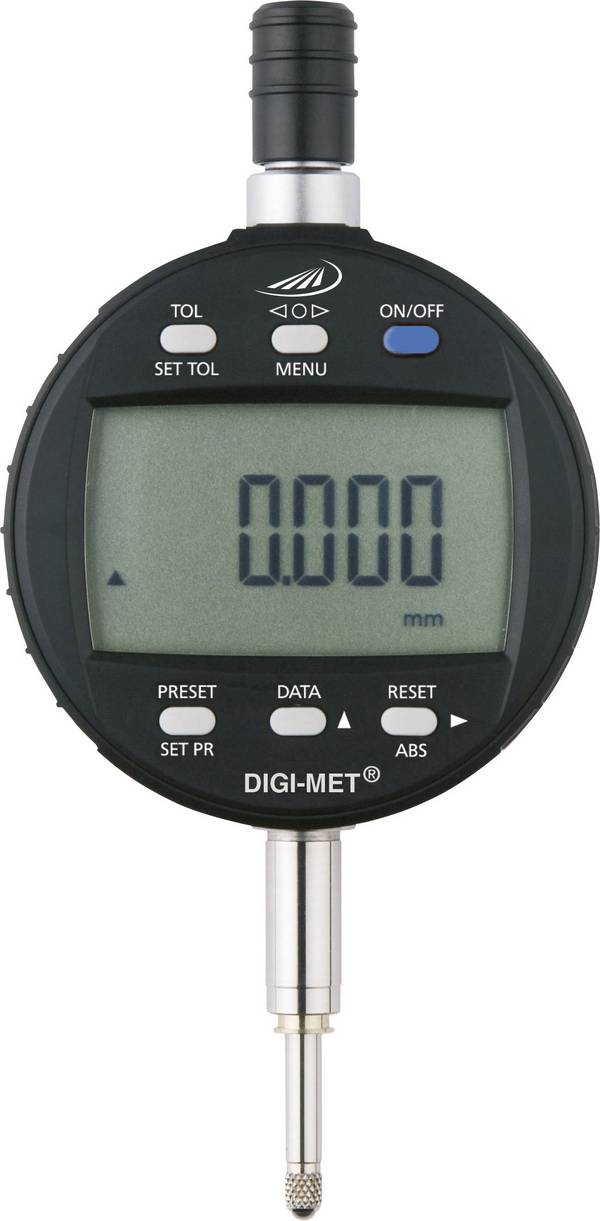

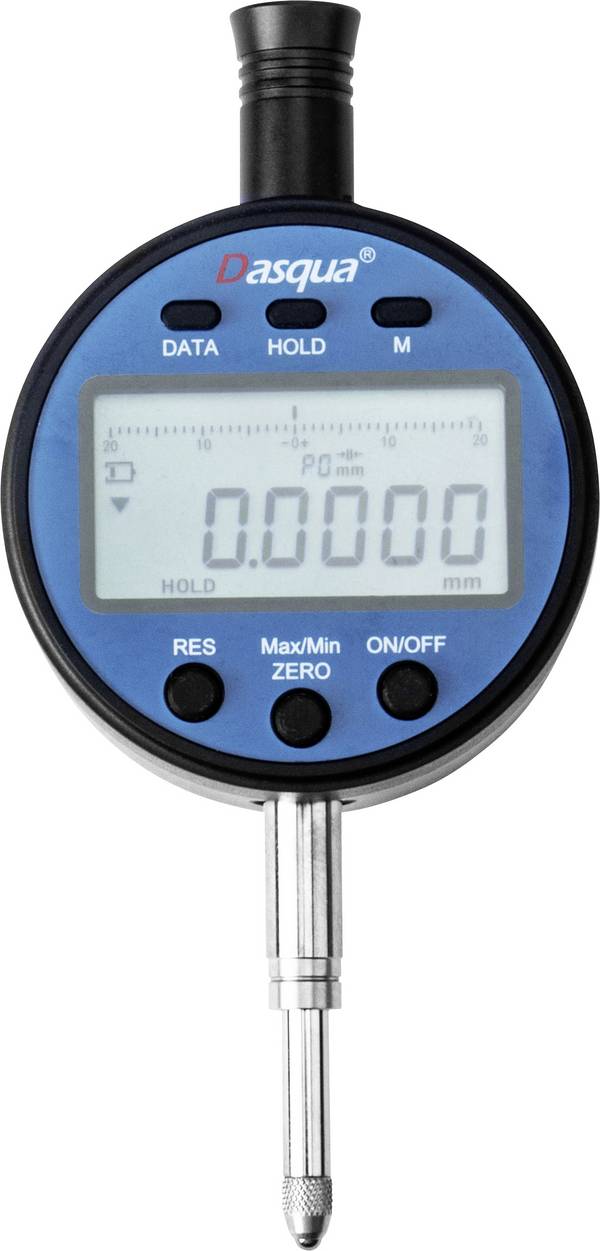

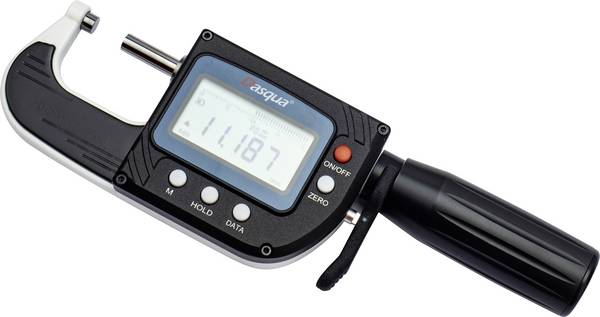

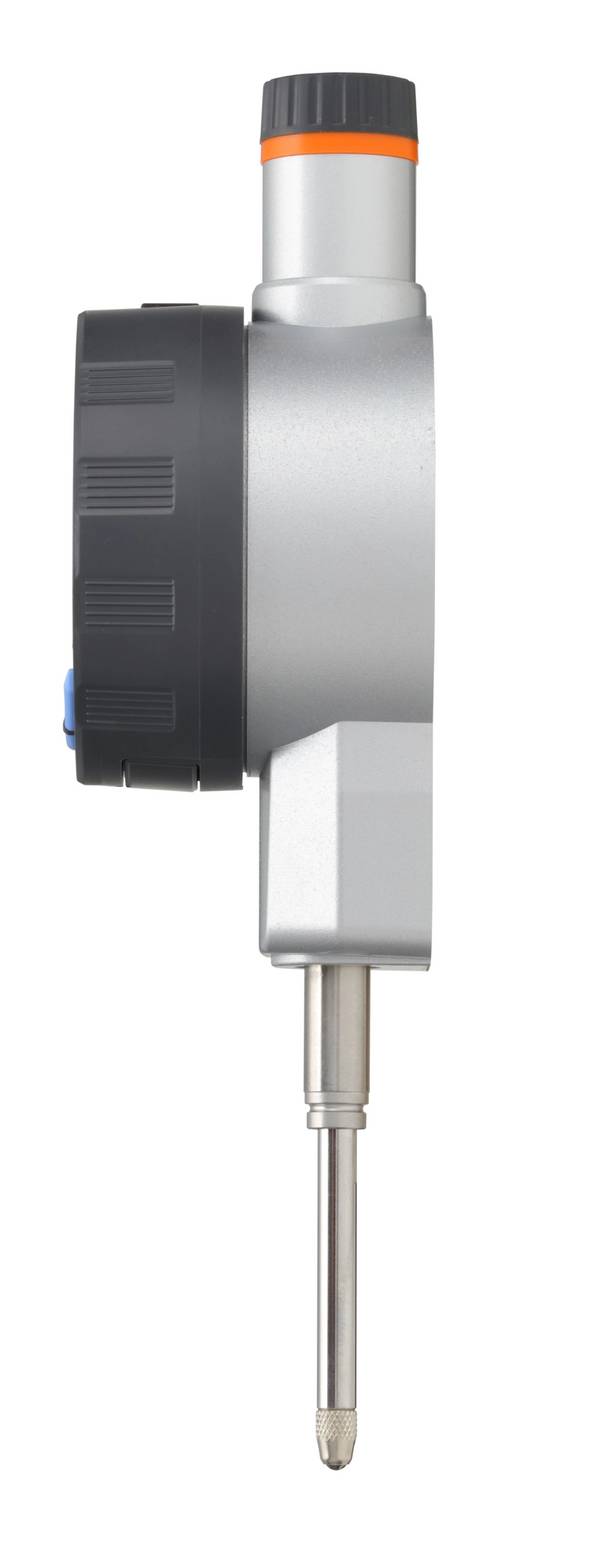

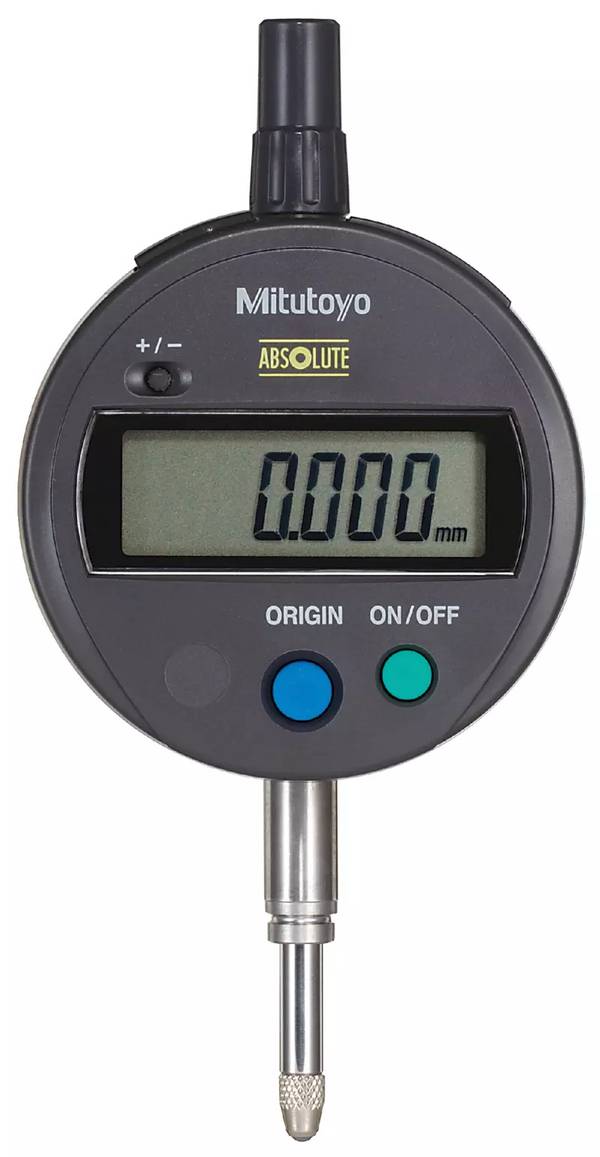

Eine digitale Messuhr arbeitet in ihrem Inneren nach demselben Prinzip. Die Ausführung mit digitalem Display erleichtert jedoch das Ablesen für den Anwender. Es entfällt beispielsweise das Risiko des fehlerhaften Ablesens, wenn nicht frontal auf die analoge Anzeige geblickt wird.

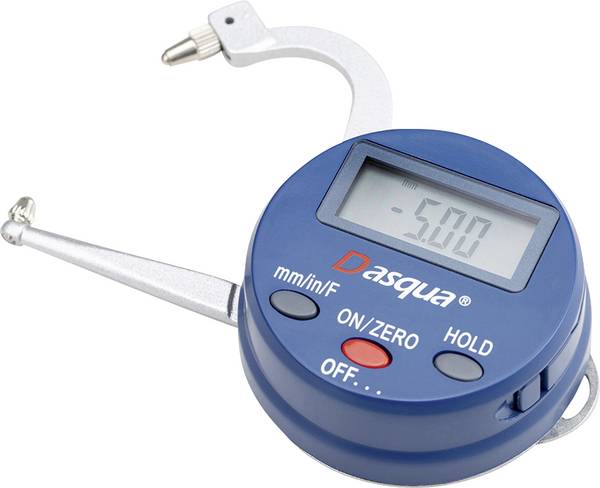

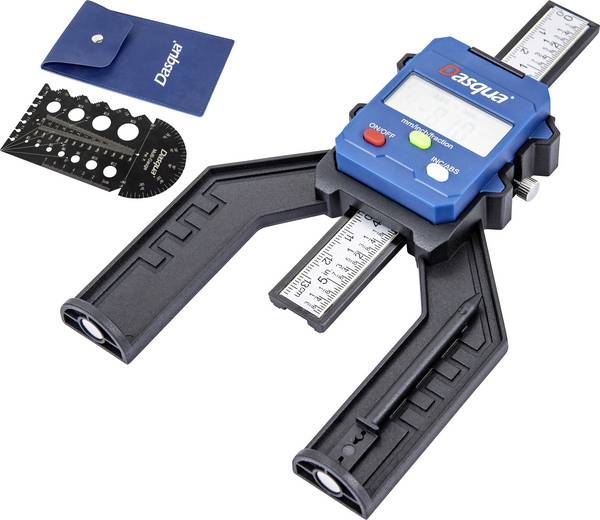

Eine mögliche Funktion der digitalen Messuhr stellen Umschaltmechanismen dar, die beispielsweise zwischen Millimetern und Inch wechseln. Die Messergebnisse können so direkt für die weitere Verarbeitung genutzt werden.

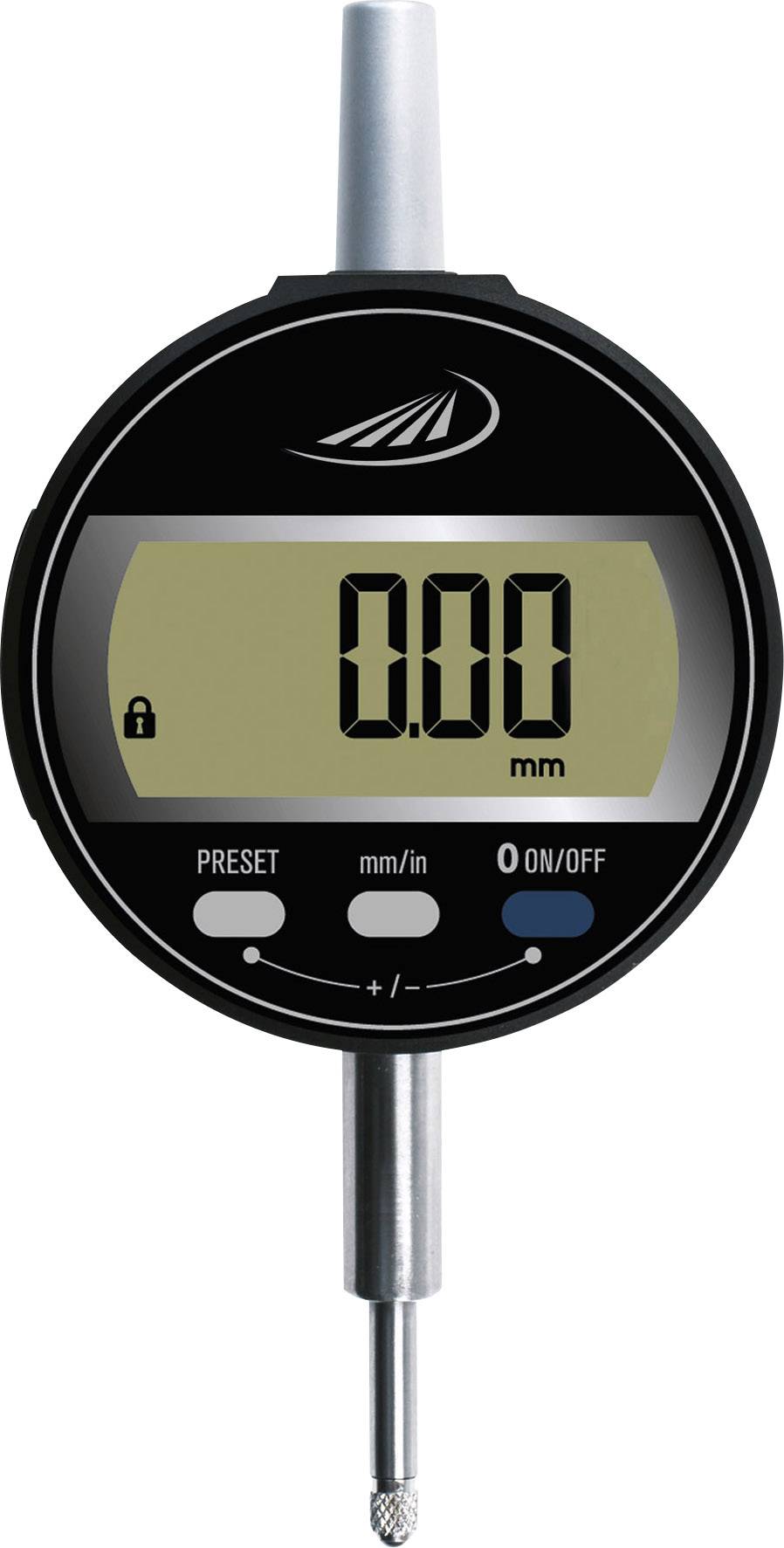

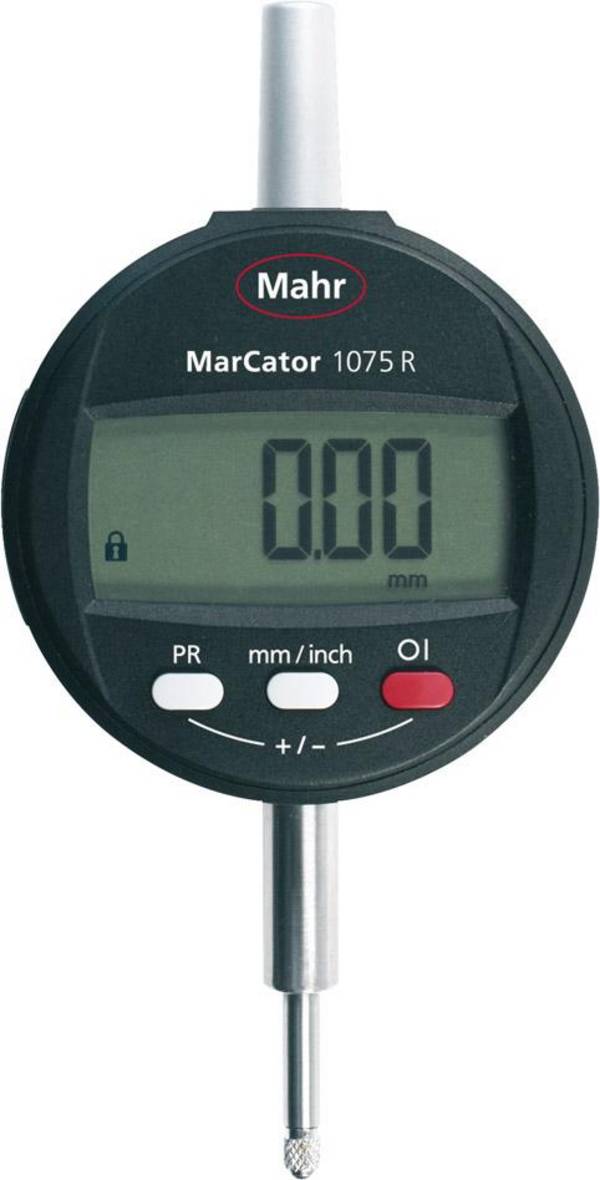

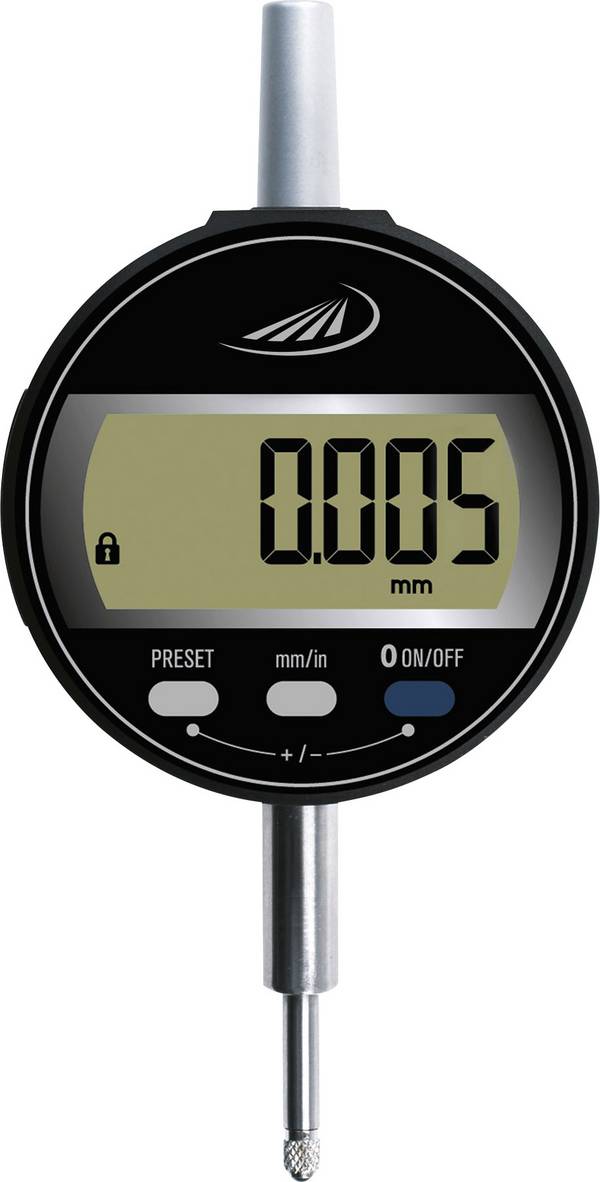

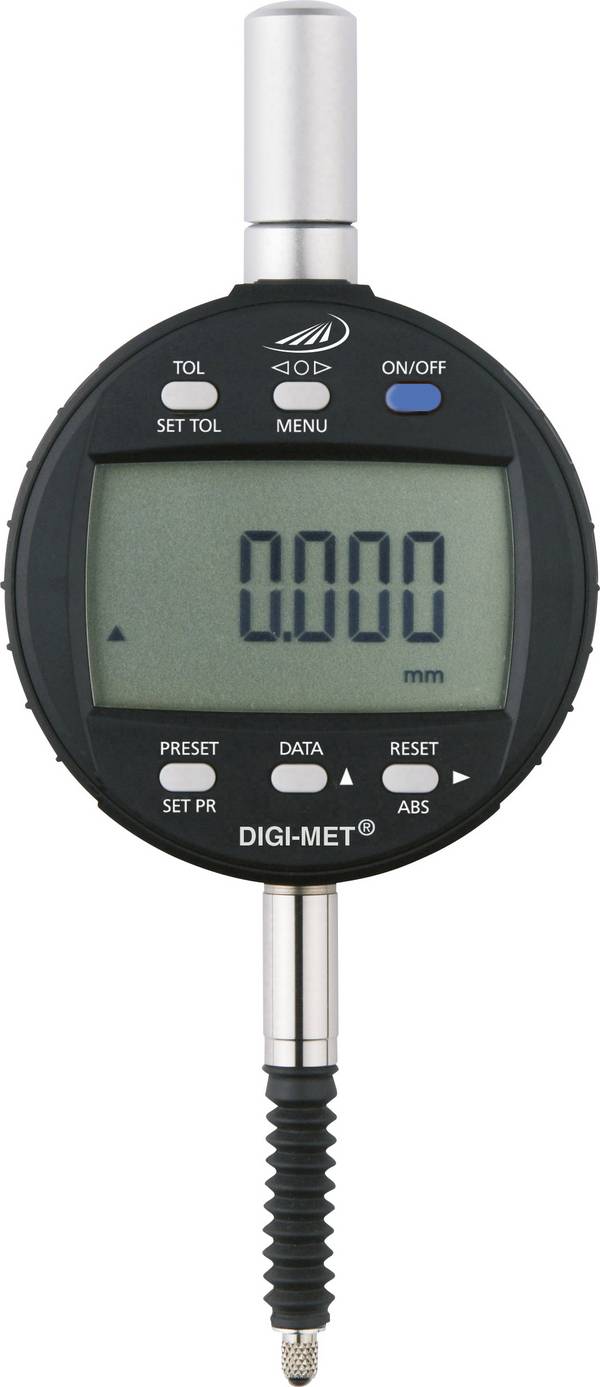

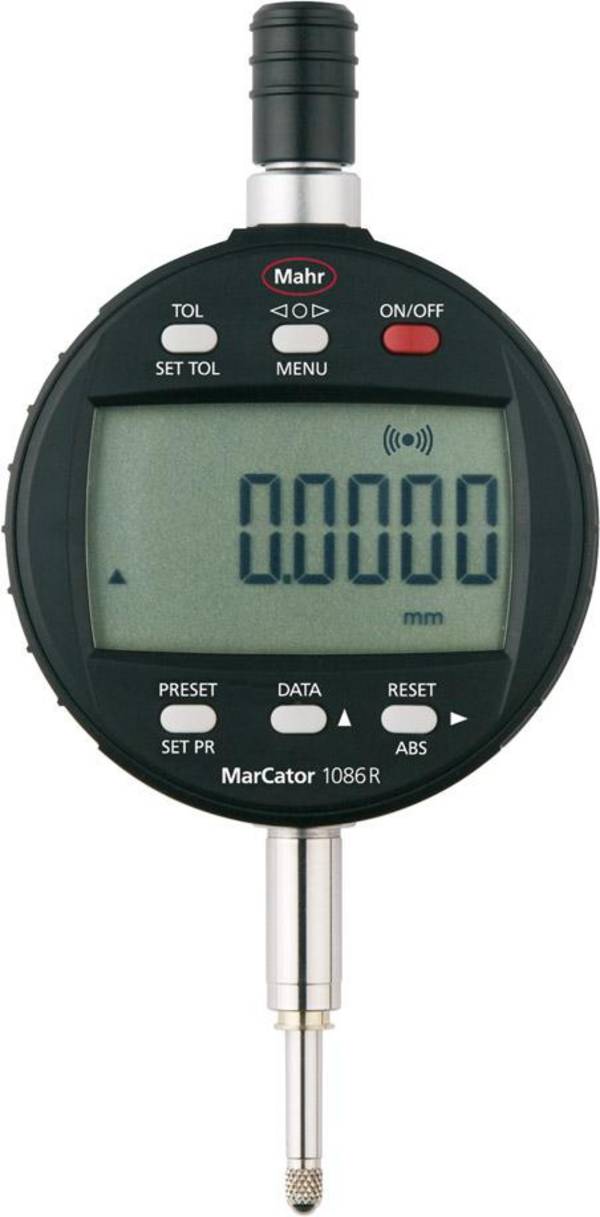

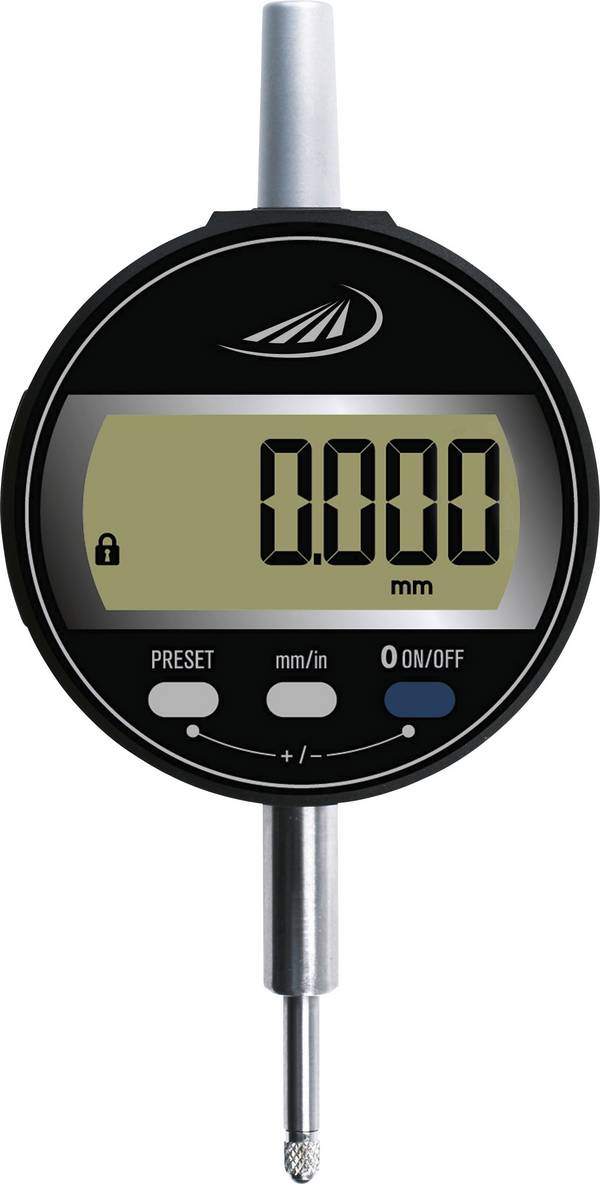

Abbildung: eine Messuhr in digitaler Ausführung mit einem in der Mitte befindlichen Umschalter „mm/in“
