Neozed Sicherungen
426 ErgebnisseDetails | Preis | Verfügbarkeit | Nennspannung | Sicherungsgröße | Nennstrom - gerundet | Polzahl | Auslöse-Charakteristik | |
|---|---|---|---|---|---|---|---|---|
 Abb. ähnlich 0,83 € zzgl. MwSt. 571 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 35 A | - | - | |||
 -55% zzgl. MwSt. 651 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 16 A | - | - | |||
 Siemens 5SE2316 Neozed-Sicherung Sicherungsgröße = D01 16 A 400 VConrad Electronic -8% zzgl. MwSt. 30 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 16 A | - | - | |||
 Mersen 01706.016000 Neozed-Passeinsatz Sicherungsgröße = D02 16 AConrad Electronic zzgl. MwSt. 26 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | 16 A | - | - | |||
 Abb. ähnlich -35% zzgl. MwSt. 479 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 50 A | - | - | |||

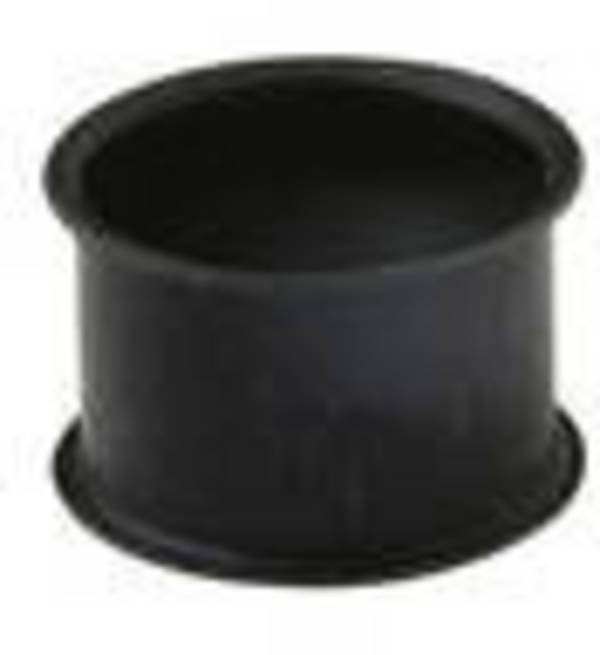

 Mersen 01706.035000 Neozed-Passeinsatz Sicherungsgröße = D02 35 AConrad Electronic zzgl. MwSt. 538 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | 35 A | - | - | |||
 Siemens 5SE2310 Neozed-Sicherung Sicherungsgröße = D01 10 A 400 VConrad Electronic 5,03 € zzgl. MwSt. 46 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 10 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 763 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 25 A | - | - | |||
zzgl. MwSt. 684 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 20 A | - | - | |||

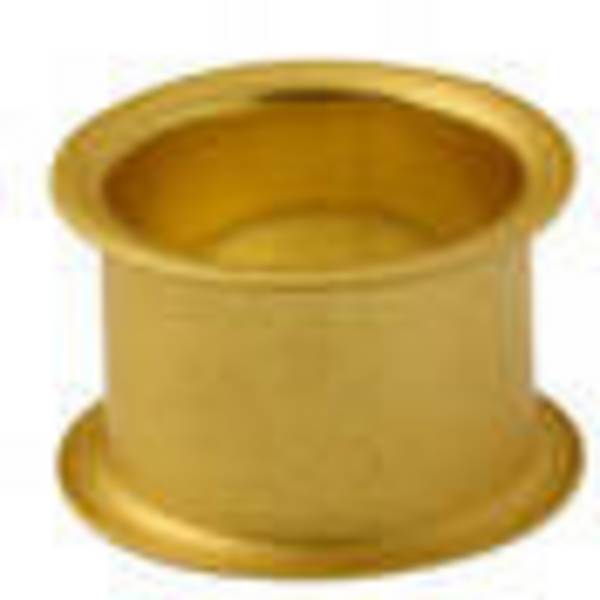

 Mersen 01706.025000 Neozed-Passeinsatz Sicherungsgröße = D02 25 AConrad Electronic zzgl. MwSt. 489 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | 25 A | - | - | |||

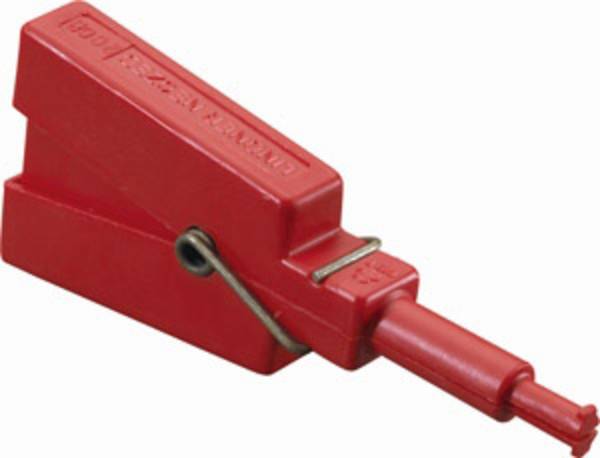

 Mersen 01708.000000 Neozed-Passeinsatz-Schlüssel Sicherungsgröße = D01One4Business Solutions GmbH 7,50 € zzgl. MwSt. 26 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D01 | - | - | - | |||
 Abb. ähnlich -35% zzgl. MwSt. 420 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | - | - | |||
 Abb. ähnlich -11% zzgl. MwSt. 274 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DIII | 35 A | - | - | |||
 Abb. ähnlich -61% zzgl. MwSt. 131 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 16 A | - | - | |||

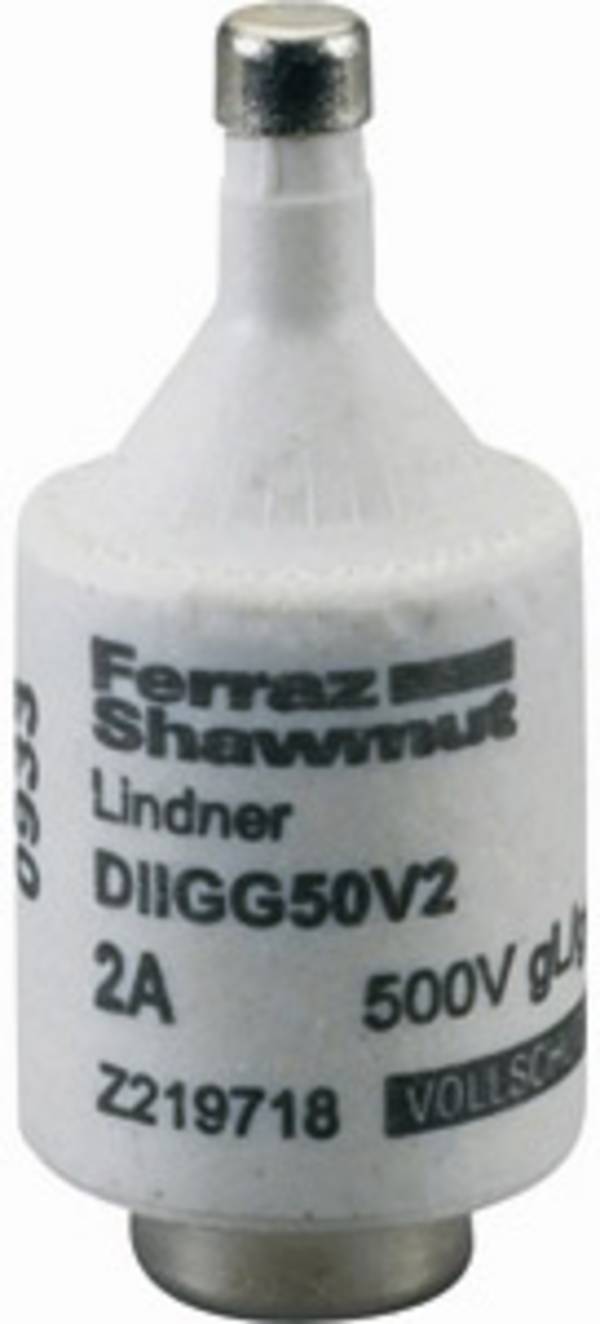

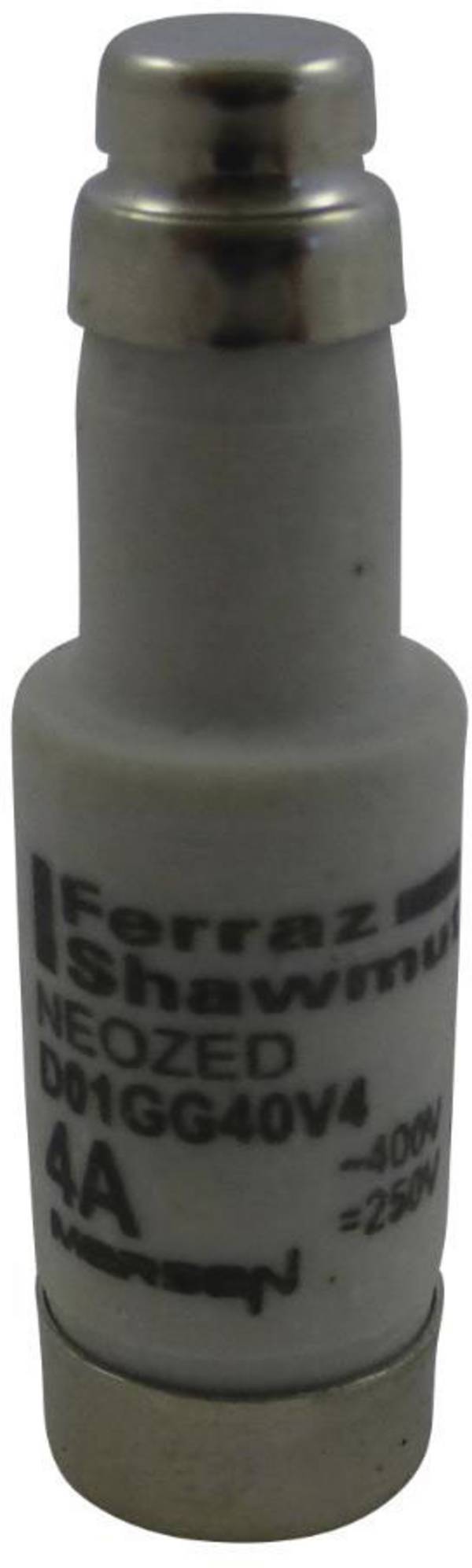

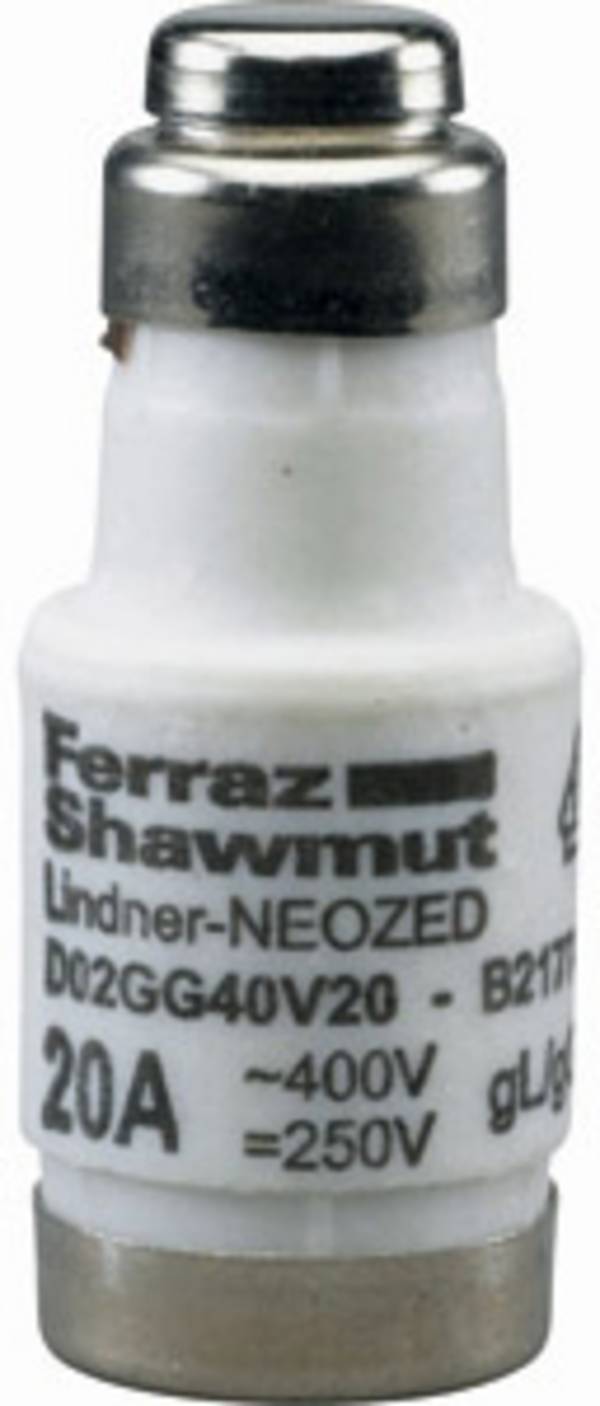

 Abb. ähnlich Mersen 00597.006700 Diazed-Sicherung Sicherungsgröße = DII 6 A 500 VConrad Electronic -54% zzgl. MwSt. 627 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 6 A | - | - | |||
 Abb. ähnlich -63% zzgl. MwSt. 87 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 25 A | - | - | |||
9,54 € zzgl. MwSt. 36 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 35 A | - | - | |||
 Abb. ähnlich -48% 2,09 € 1,08 € zzgl. MwSt. 308 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DIII | 50 A | - | - | |||
 -19% 6,71 € 5,45 € zzgl. MwSt. 40 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 2 A | - | - | |||
 Abb. ähnlich Mersen 00597.010700 Diazed-Sicherung Sicherungsgröße = DII 10 A 500 VJosef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 0,45 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 10 A | - | - | |||
 -48% zzgl. MwSt. 250 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DIII | 32 A | - | - | |||
 Siemens 5SH4362 Schraubkappe Sicherungsgröße = D02 63 A 400 VConrad Electronic zzgl. MwSt. 179 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | - | - | |||
 Mersen 01706.020000 Neozed-Passeinsatz Sicherungsgröße = D02 20 AConrad Electronic zzgl. MwSt. 329 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | 20 A | - | - | |||
 -43% zzgl. MwSt. 317 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 4 A | - | - | |||
 Abb. ähnlich -35% zzgl. MwSt. 347 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 32 A | - | - | |||
 Abb. ähnlich Mersen 01700.006000 Neozed-Sicherung Sicherungsgröße = D01 6 A 400 VConrad Electronic -37% zzgl. MwSt. 365 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 6 A | - | - | |||
 zzgl. MwSt. 48 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 6 A | - | - | |||

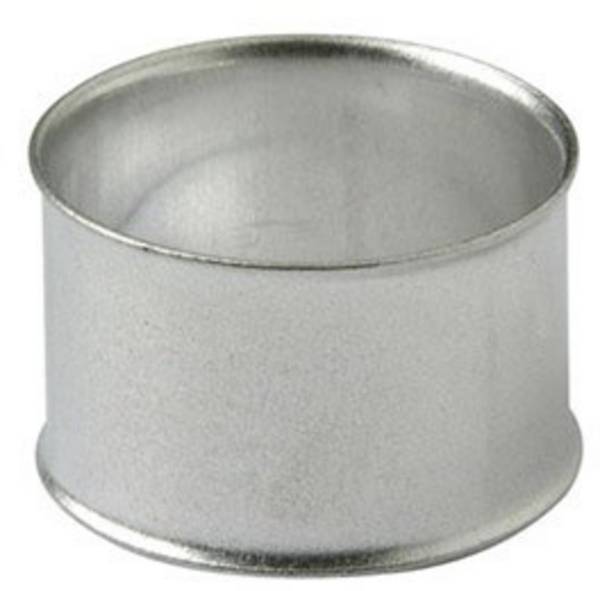

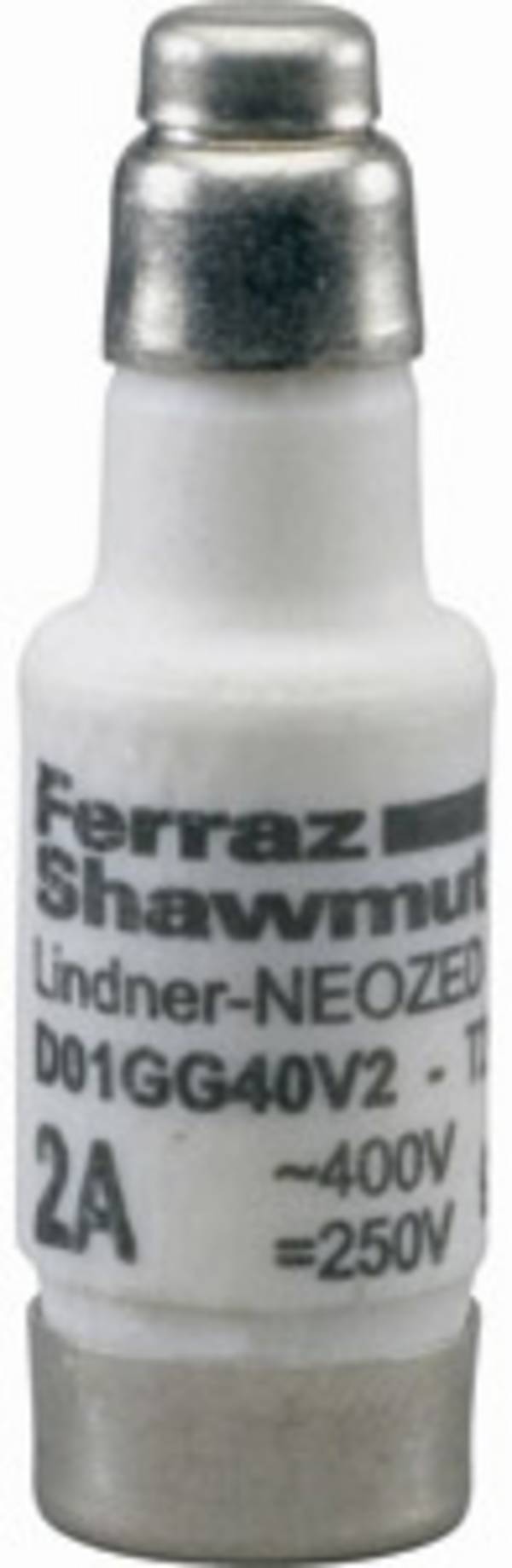

 Mersen 01706.050000 Neozed-Passeinsatz Sicherungsgröße = D02 50 AConrad Electronic zzgl. MwSt. 30 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | 50 A | - | - | |||
 Mersen 01770.000200 Schraubkappe Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = D01 16 A 400 VJosef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 0,70 € zzgl. MwSt. 110 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 16 A | - | - | |||
 Abb. ähnlich -55% zzgl. MwSt. 334 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 10 A | - | - | |||
 Mersen 00597.002700 Diazed-Sicherung Sicherungsgröße = DII 2 A 500 VConrad Electronic zzgl. MwSt. 124 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 2 A | - | - | |||
 Siemens 5SE2363 Neozed-Sicherung Sicherungsgröße = D02 63 A 400 VConrad Electronic zzgl. MwSt. 32 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | - | - | |||
 -42% 1,08 € 0,63 € zzgl. MwSt. 165 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 16 A | - | - | |||

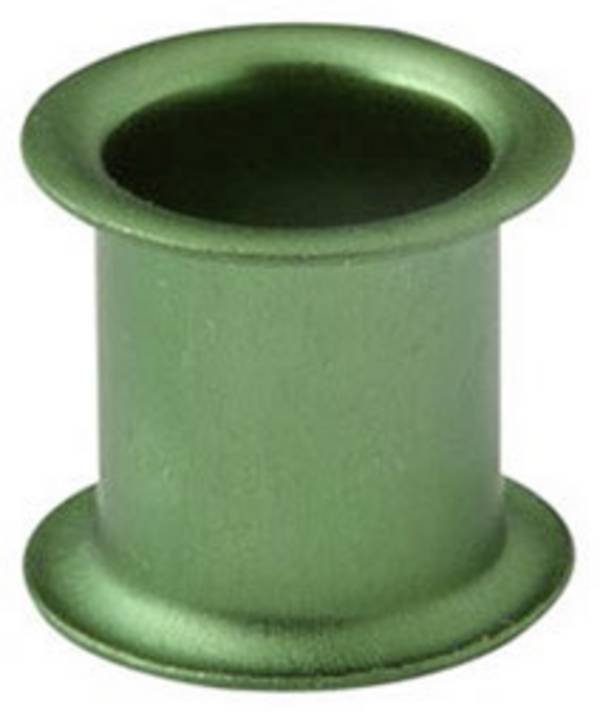

 Mersen 01705.006000 Neozed-Passeinsatz Sicherungsgröße = D01 6 AConrad Electronic zzgl. MwSt. 484 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D01 | 6 A | - | - | |||
6,76 € zzgl. MwSt. 69 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 20 A | - | - | |||
20,61 € zzgl. MwSt. 186 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | - | 3 | - | |||
6,06 € zzgl. MwSt. 268 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 25 A | - | - | |||
 Abb. ähnlich Mersen 01700.013000 Neozed-Sicherung Sicherungsgröße = D01 13 A 400 VFEGA & Schmitt Elektrogroßhandel GmbH 0,66 € zzgl. MwSt. 50 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. Min: 10Vielfache: 10 | 400 V | D01 | 13 A | - | - | |||

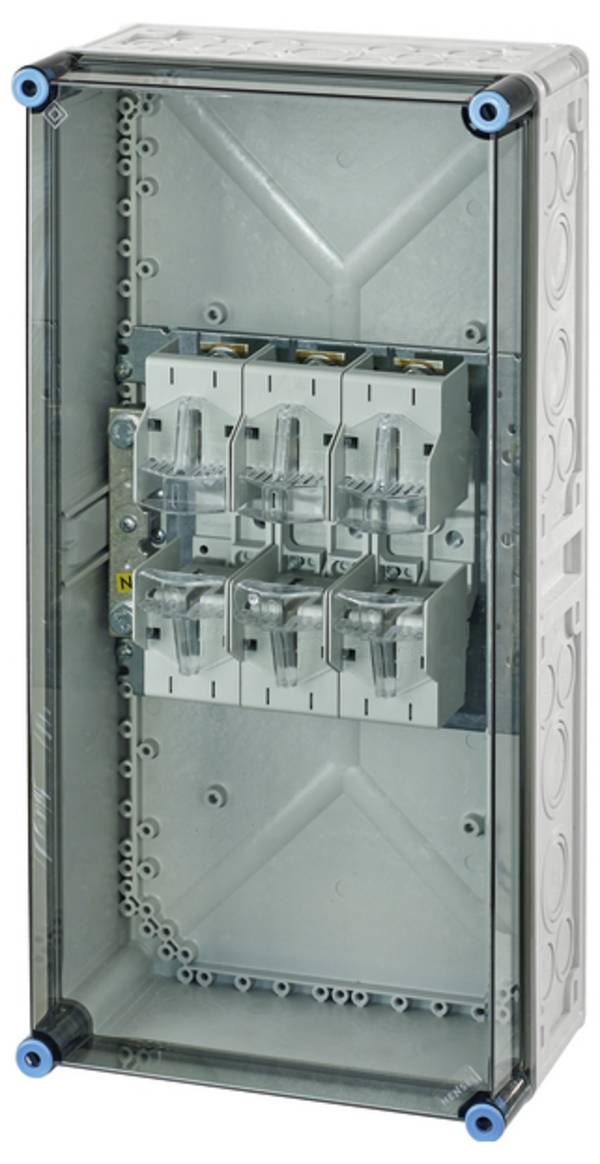

 Hensel 2000158 NH-Sicherungshalter 250 AElektro4000.de 368,18 € zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | 1 | 250 A | 3 | - | |||
 Abb. ähnlich zzgl. MwSt. 298 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 20 A | - | - | |||
 Abb. ähnlich Mersen 01711.000200 Schraubkappe Sicherungsgröße = D02 63 A 400 VConrad Electronic -35% zzgl. MwSt. 108 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | - | - | |||
 0,66 € zzgl. MwSt. 181 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 16 A | - | - | |||

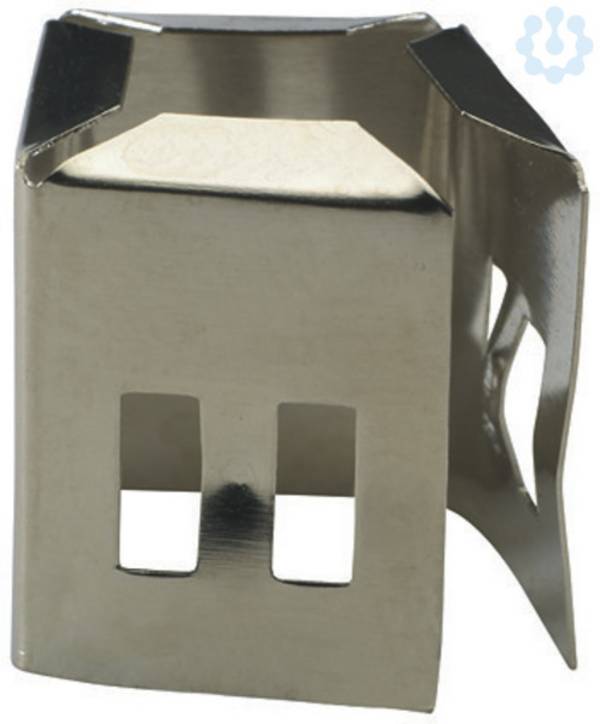

 Haltefeder-Spezial 01713.000000 NEOZED D01 Sicherungseinsätze in D02Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 0,37 € zzgl. MwSt. 373 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D01 | - | - | - | |||
 Abb. ähnlich Mersen 00597.004700 Diazed-Sicherung Sicherungsgröße = DII 4 A 500 VConrad Electronic zzgl. MwSt. 341 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 4 A | - | - | |||
 Abb. ähnlich 16,80 € zzgl. MwSt. 14 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | 3 | - | |||
 Abb. ähnlich Siemens 5SG5301 Neozed-Sicherungssockel 3phasig Sicherungsgröße = D01 3polig 16 A 400 VOne4Business Solutions GmbH 18,04 € zzgl. MwSt. 7 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 16 A | 3 | - | |||
 Abb. ähnlich 10,08 € zzgl. MwSt. 23 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 16 A | 3 | - | |||

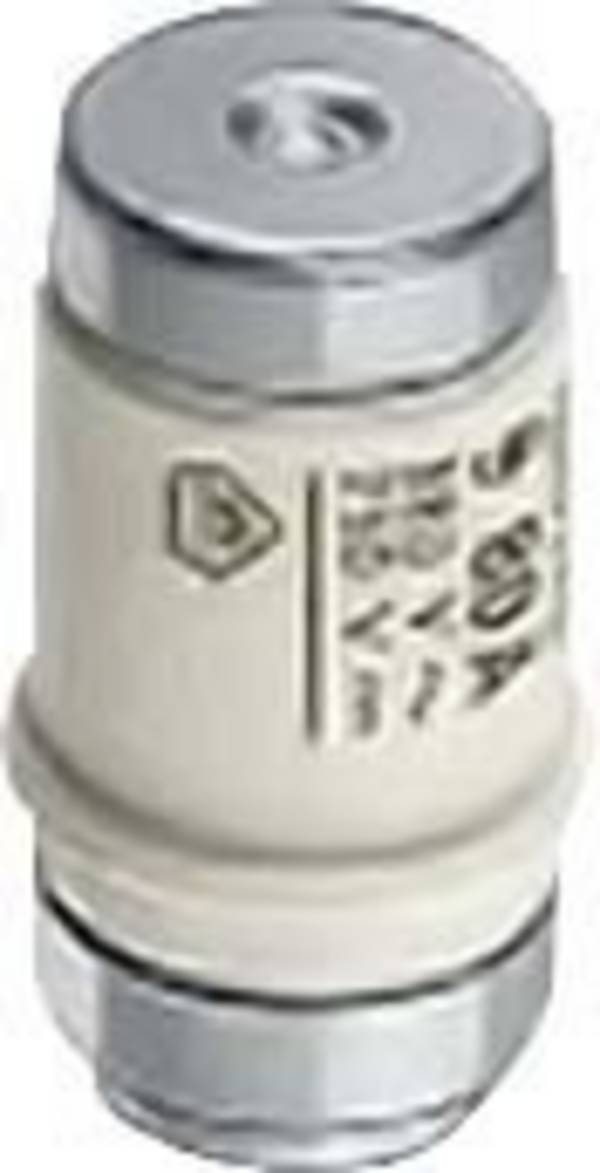

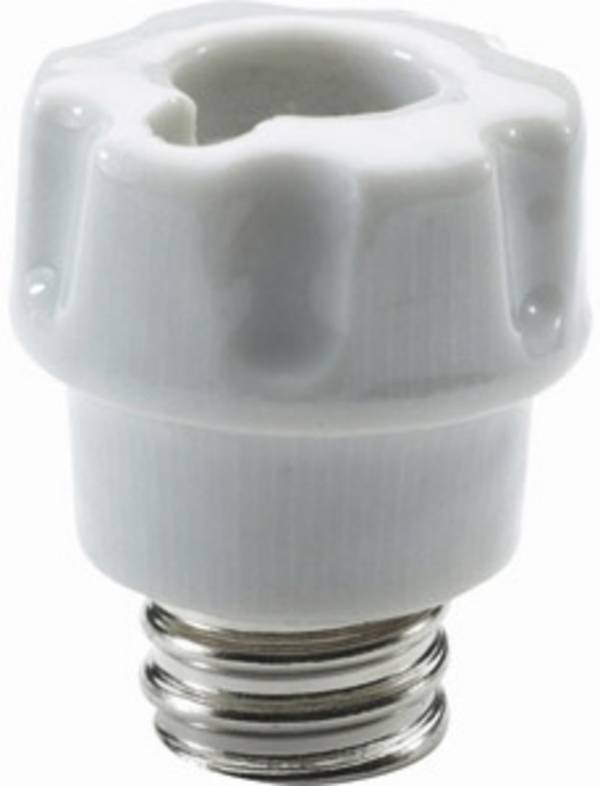

 Sicherungseinsatz 63A 5SE2363 NEOZED 400V GL GR.D02Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 0,79 € zzgl. MwSt. 118 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | - | - | |||
9,54 € zzgl. MwSt. 113 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 50 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 12 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D03 | 100 A | - | - | |||
 Sicherungseinsatz 25A 5SE2325 NEOZED 400V GL GR.D02FEGA & Schmitt Elektrogroßhandel GmbH 0,57 € zzgl. MwSt. 1730 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. Min: 10Vielfache: 10 | 400 V | D02 | 25 A | - | - | |||
 Sicherungseinsatz 4A 5SE2304 NEOZED 400V GL GR.D01Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 0,63 € zzgl. MwSt. 321 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 4 A | - | - | |||
 Geräteschutzsicherung 4A 522523 5x20mm trägeJosef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 0,36 € zzgl. MwSt. 90 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. Min: 10Vielfache: 10 | - | - | - | - | - | |||

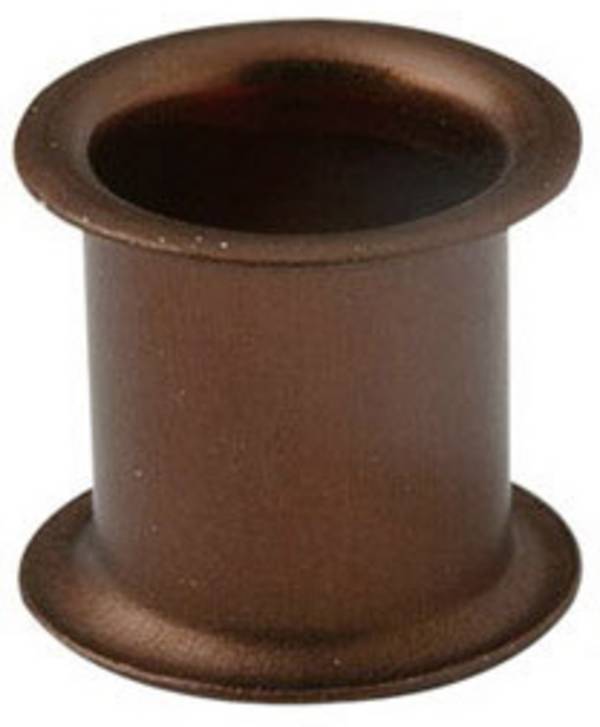

 Mersen 01705.004000 Neozed-Passeinsatz Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = D01 4 AJosef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 0,30 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D01 | 4 A | - | - | |||
 Abb. ähnlich 20,61 € zzgl. MwSt. 14 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | 3 | - | |||
 1,18 € zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | - | - | - | - | |||
0,90 € zzgl. MwSt. 131 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V/AC | D02 | 20 A | - | - | |||

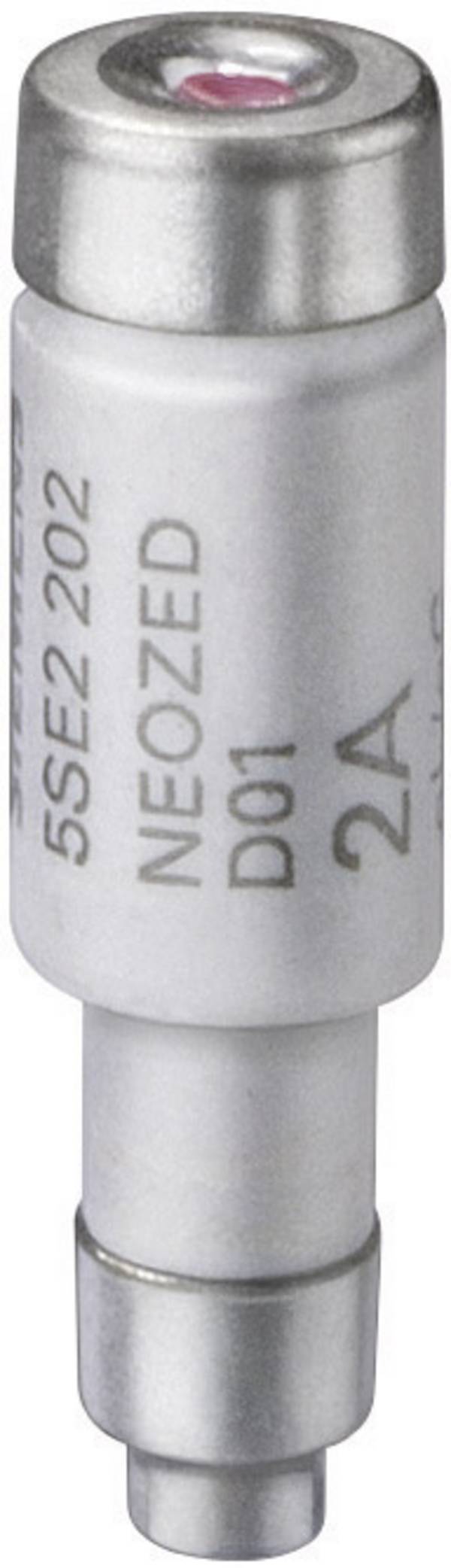

 Siemens 5SE2304 Neozed-Sicherung Sicherungsgröße = D01 4 A 400 VMultiTech Trading GmbH 6,64 € zzgl. MwSt. 563 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 4 A | - | - | |||
 zzgl. MwSt. 285 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | - | - | - | - | |||

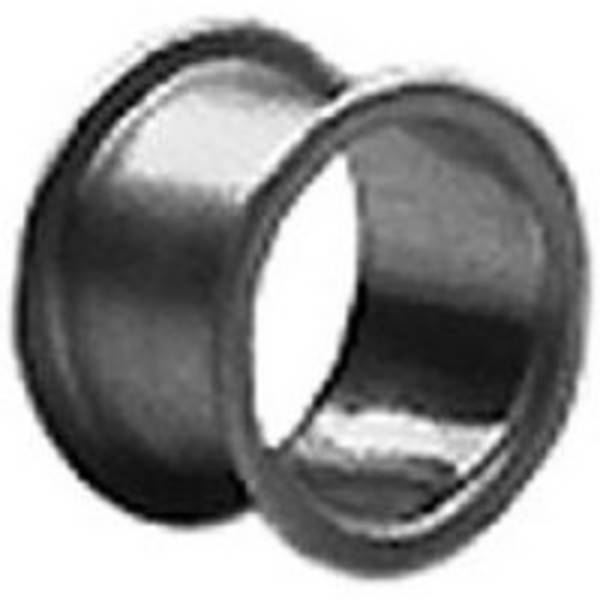

 10St. Passhülseneinsatz D02 16A grauElepi GmbH 5,62 € zzgl. MwSt. 41 Stück auf Lager Lieferung Mo., 14. Sep. | - | D02 | 16 A | - | - | |||
-7% 11,76 € 10,92 € zzgl. MwSt. 6 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D01 | 10 A | - | - | |||

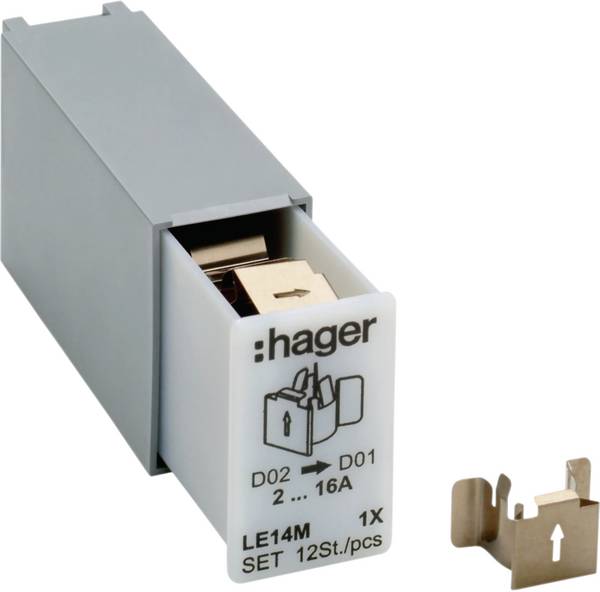

 Hager LE14M Haltefeder Sicherungsgröße = D01Conrad Electronic 15,12 € zzgl. MwSt. Lieferung Mo., 12. Okt. | - | D01 | - | - | - | |||

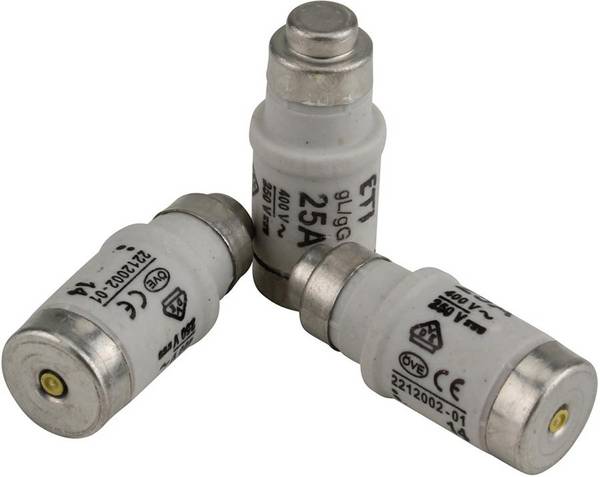

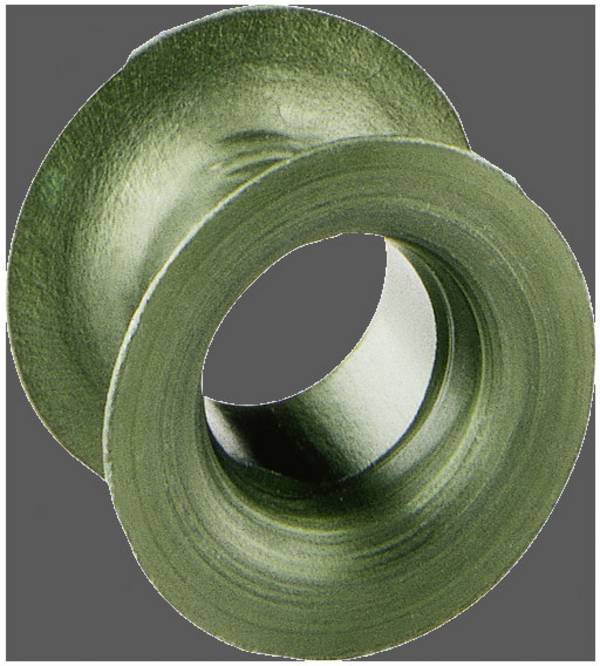

 Neozed Sicherungspatrone D02 250/400V 25A E18 Pack a 10 Stück - Artikel: 3838895000549Blumenbecker Industriebedarf 5,72 € zzgl. MwSt. 11 Kartons auf Lager Lieferung Di., 15. Sep. | - | - | - | - | - | |||
 zzgl. MwSt. 76 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DIII | 63 A | - | - | |||
 Abb. ähnlich 3,88 € zzgl. MwSt. 10 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | 16 A | - | - | |||
 Abb. ähnlich Siemens 5SH5527 Reduzierstück Sicherungsgröße = D02Conrad Electronic zzgl. MwSt. 7 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | - | - | - | |||
 Abb. ähnlich 0,66 € zzgl. MwSt. 26 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 10 A | - | Flink -F- | |||
 Abb. ähnlich 49,96 € zzgl. MwSt. 22 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | 3 | - | |||

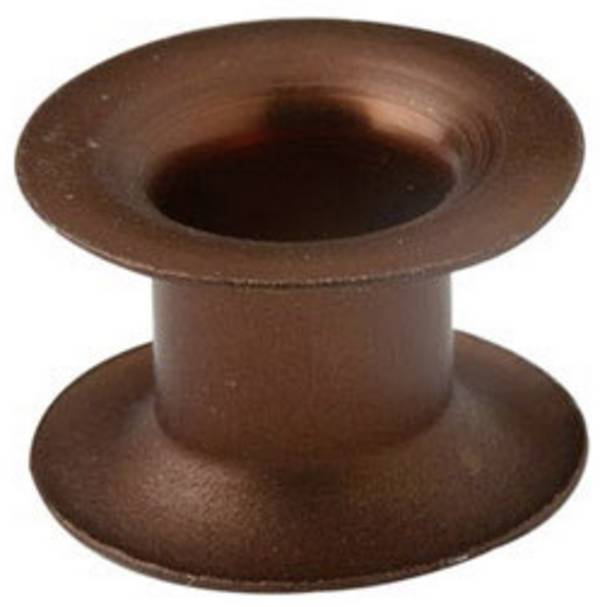

 Mersen 01706.004000 Neozed-Passeinsatz Sicherungsgröße = D02 4 AConrad Electronic zzgl. MwSt. 17 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | 4 A | - | - | |||

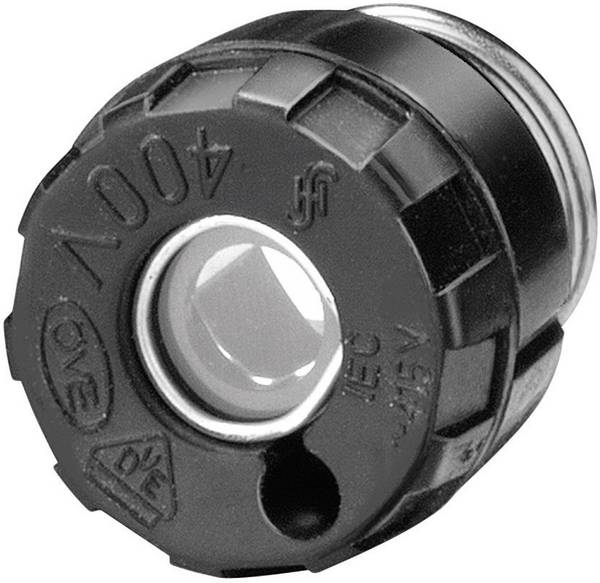

 Siemens 5SH4163 Schraubkappe Sicherungsgröße = D02 63 A 400 VConrad Electronic 0,71 € zzgl. MwSt. 269 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | - | - | |||

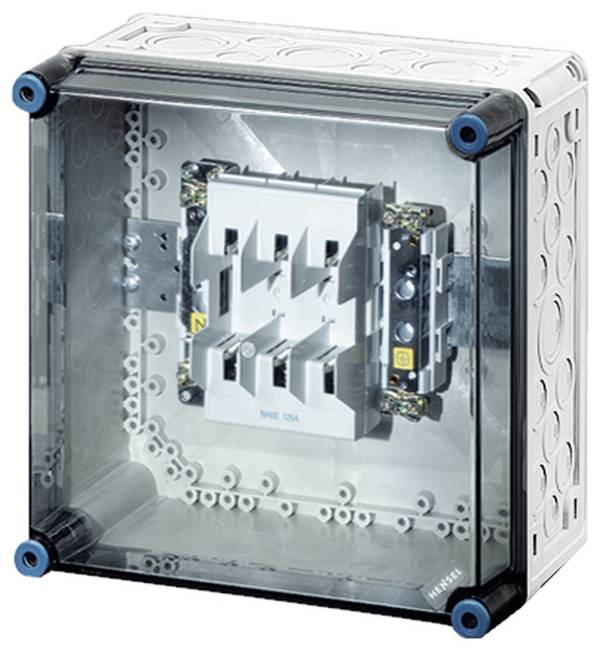

 Hensel 2000159 NH-Sicherungshalter 125 AElektro4000.de 191,93 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | 00 | 125 A | 3 | - | |||

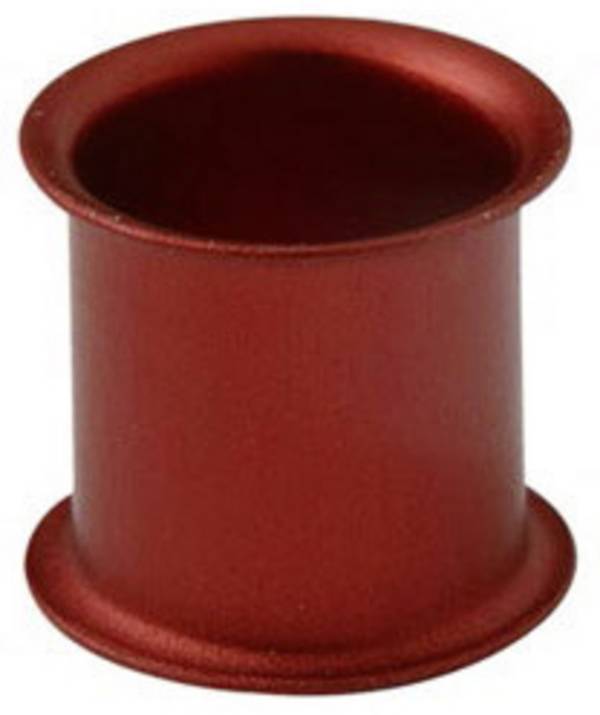

 Mersen 01705.010000 Neozed-Passeinsatz Sicherungsgröße = D01 10 AConrad Electronic zzgl. MwSt. 886 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D01 | 10 A | - | - | |||

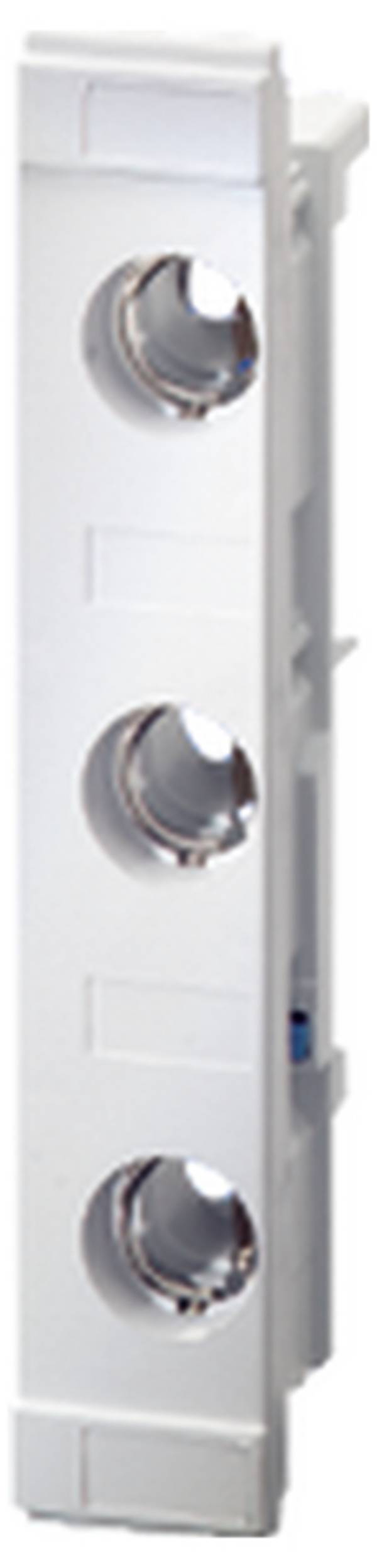

 Hensel 2000681 Sicherungshalter Sicherungsgröße = D02 3polig 63 A 400 VOne4Business Solutions GmbH 23,12 € zzgl. MwSt. 8 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | 3 | - | |||

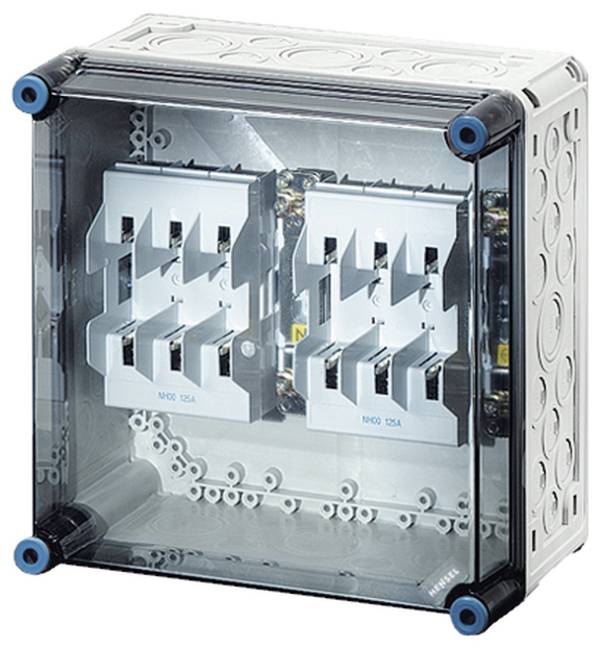

 Hensel 2000155 NH-Sicherungshalter 125 AElektro4000.de 227,18 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | 00 | 125 A | 3 | - | |||

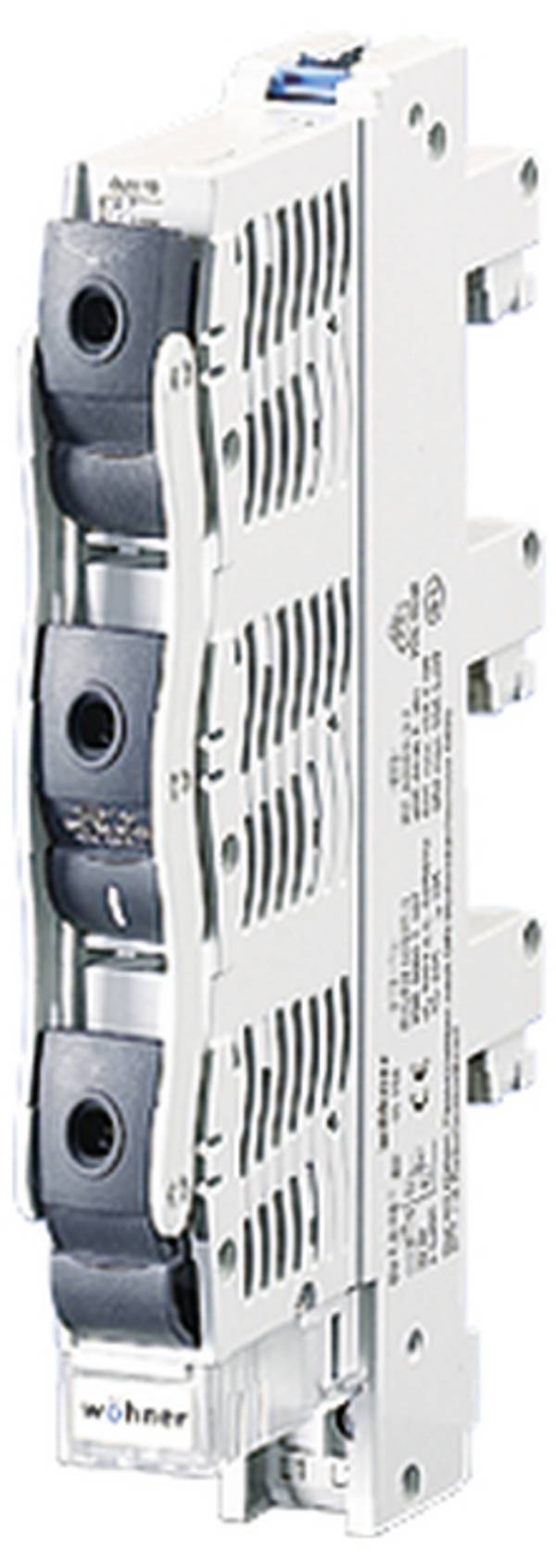

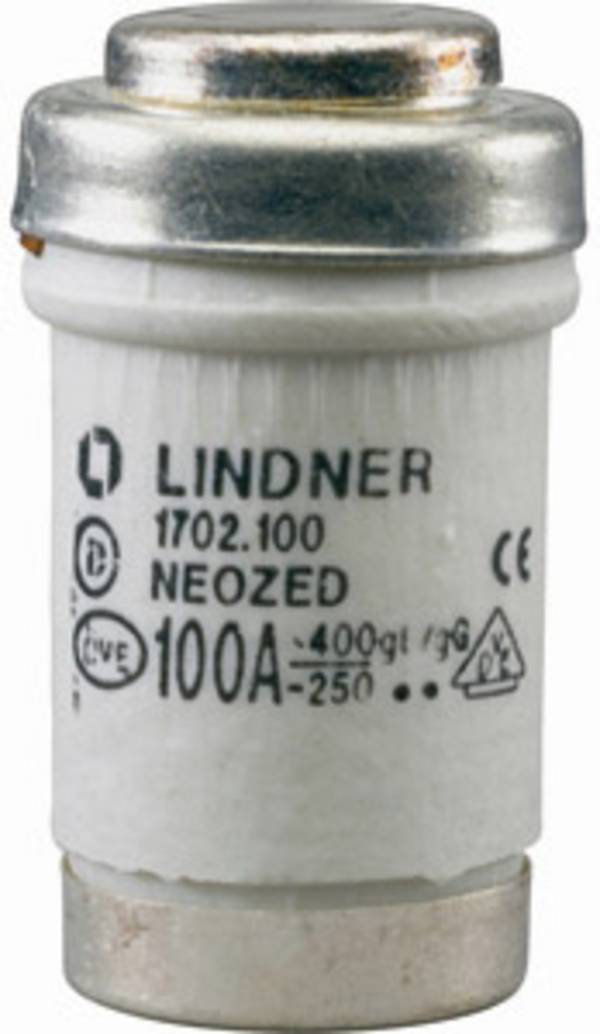

 Hensel 20001288 Sicherungshalter Sicherungsgröße = D02 3polig 63 A 400 VOne4Business Solutions GmbH 108,04 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | 3 | - | |||
 Abb. ähnlich -13% zzgl. MwSt. 60 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D03 | 80 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 507 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DIII | 63 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. | 400 V | D02 | 63 A | 3 | - | |||

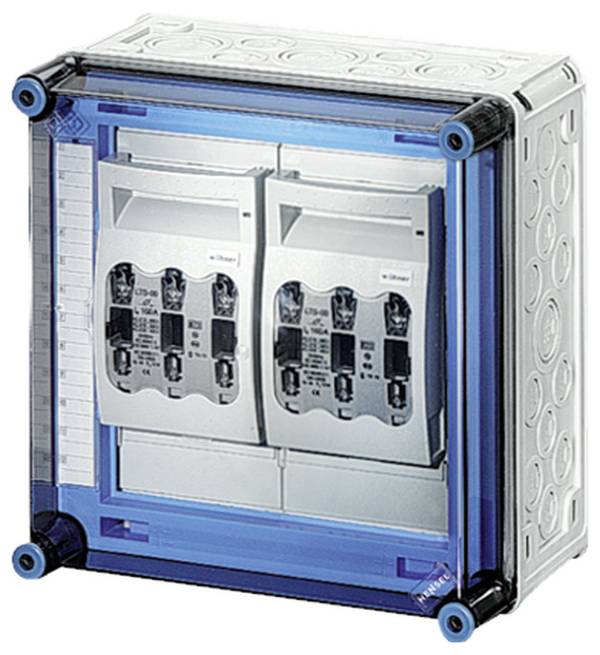

 Hensel 20001284 NH-Sicherungshalter Sicherungsgröße = 0 3polig 125 A 800 VFEGA & Schmitt Elektrogroßhandel GmbH 401,10 € zzgl. MwSt. 25 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 800 V | 0 | 125 A | 3 | - | |||

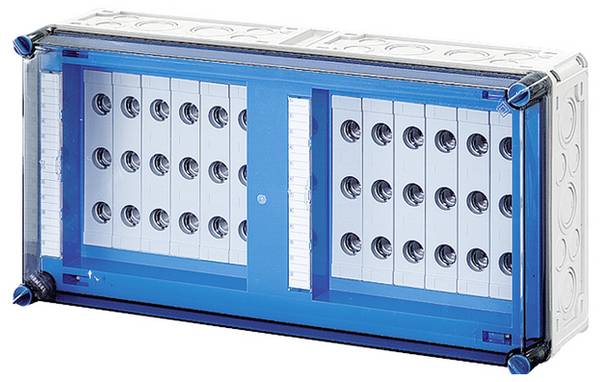

 Hensel 2000628 Sicherungshalter 63 AConrad Electronic 550,42 € zzgl. MwSt. 1 Stück auf Lager Lieferung Mo., 14. Sep. | - | D02 | 63 A | - | - | |||
17,34 € zzgl. MwSt. 32 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | 35 A | - | - | |||

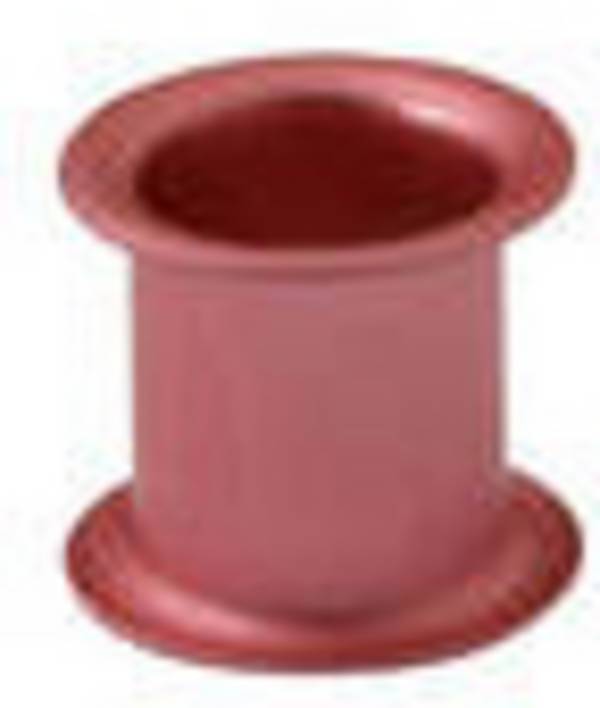

 Mersen 01705.002000 Neozed-Passeinsatz Sicherungsgröße = D01 2 AConrad Electronic zzgl. MwSt. 239 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D01 | 2 A | - | - | |||
 Abb. ähnlich 43,69 € zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | 3 | - | |||
-24% 17,64 € 13,44 € zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | 50 A | - | - | |||
 Mersen 00590.000200 D-Schraubkappe Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = DII 25 A 500 VJosef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 1,03 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 25 A | - | - | |||

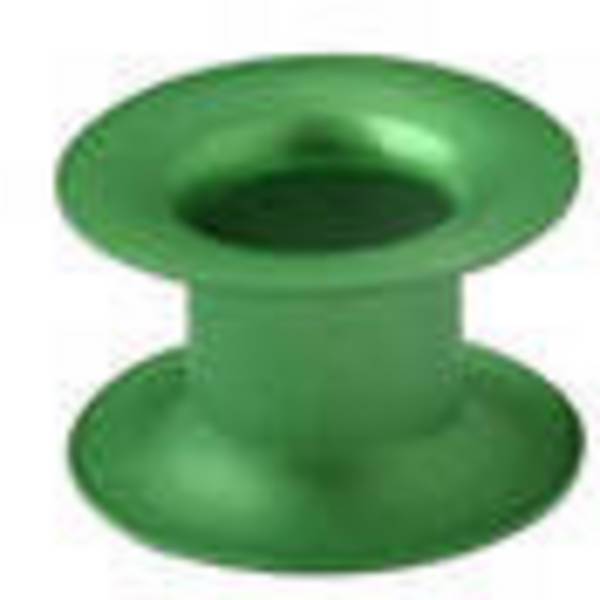

 Mersen 01706.006000 Neozed-Passeinsatz Sicherungsgröße = D02 6 AJosef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 0,34 € zzgl. MwSt. 76 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | 6 A | - | - | |||
 Mersen 01706.010000 Neozed-Passeinsatz Sicherungsgröße = D02 10 AConrad Electronic zzgl. MwSt. 90 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | D02 | 10 A | - | - | |||

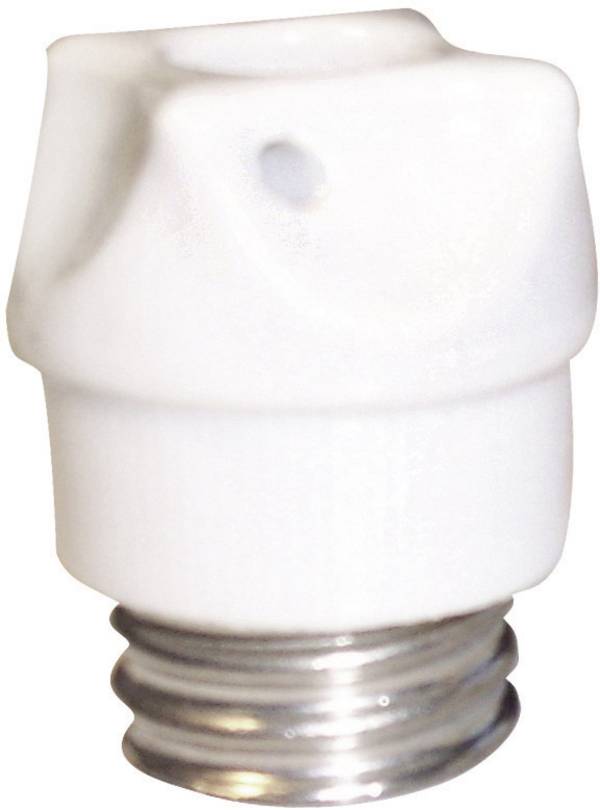

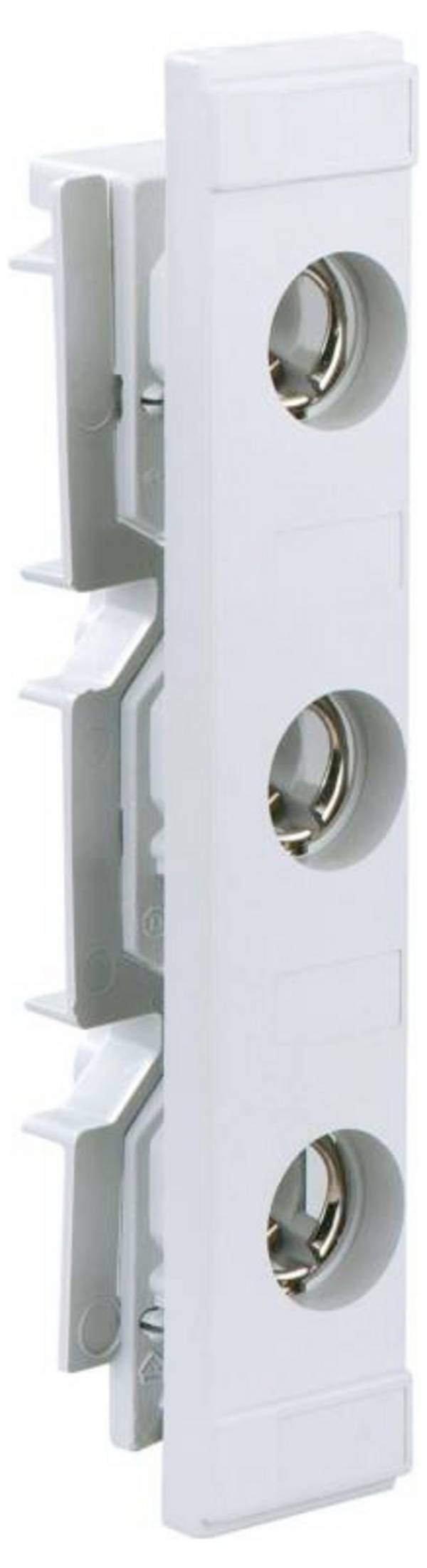

 Siemens 5SH4316 Schraubkappe Sicherungsgröße = D01 16 A 400 VConrad Electronic zzgl. MwSt. 35 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 16 A | - | - | |||
zzgl. MwSt. 6 Stück auf Lager Lieferung Di., 15. Sep. | 690 V | D02 | 63 A | 3 | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. Min: 6Vielfache: 6 | 400 V | D02 | 63 A | 1 | - | |||
Ratgeber
Nicht nur in Privathaushalten, auch in der Industrie sind Schmelzsicherungen nach wie vor verbreitet. Sie finden sich in der Regel an oberster Stelle im Sicherungskasten, noch vor den Stromzählern. Während früher überwiegend Sicherungen nach dem D-System – sogenannte Diazed-Typen – verbaut wurden, hat sich in inzwischen das D0-System durchgesetzt. Diese mit Neozed bezeichneten Sicherungen sehen ähnlich aus, bestehen aus den gleichen Materialien und bieten dieselben Funktionen – sie sind aber deutlich kleiner. Erfahren Sie hier, wie Neozed-Sicherungen aufgebaut sind, wie sie funktionieren und worauf bei der Auswahl geachtet werden sollte.
Das bei Sicherungspatronen zu findende D-System existiert bereits seit mehr als 100 Jahren. Es wurde seinerzeit von den Siemens-Schuckertwerken entwickelt und unter dem Handelsnamen Diazed vermarktet. Der Bezeichnung liegen die Anfangsbuchstaben von diametrisch abgestufter zweiteiliger Edison-Schmelzstöpsel zugrunde. Das Neozed-System – das Neo steht für neuartig – kam 1967 auf den Markt. Auch hier handelt es sich um einen Handelsnamen, die Normbezeichnung lautet D0-System, gesprochen D Null.
Neozed-Sicherungen sind kompakter als Diazed-Sicherungen. Es gibt sie in drei Größen: D01 für Bemessungströme von 2, 4, 6, 10 oder 16 Ampere, D02 für 20, 25, 35, 50 oder 63 Ampere und D03 für 80 oder 100 Ampere. D01 besitzt einen Durchmesser von 11 Millimeter bei einer Länge von 36 Millimeter, das D02-Format ist gleich lang, der Durchmesser beträgt allerdings 15 Millimeter. D03-Sicherungspatronen mit metrischem Gewinde, 22 Millimeter Durchmesser und 43 Millimeter Länge sind inzwischen kaum noch anzutreffen: Sie haben sich im Vergleich mit NH-Sicherungen als weniger zuverlässig erwiesen und dürfen in Neuanlagen nicht mehr installiert werden.
Die Bemessungsspannungen sind bei allen D0-Varianten auf 250 bis 400 Volt Wechselstrom spezifiziert. Als technischer Maßstab gelten die internationale Norm IEC 60269 und die deutschen Normen VDE 0636 und VDE 0635.
Abbildung: Neozed Stromkreis
U = Spannungsquelle
F = Sicherung
H1 & H2 = Verbraucher

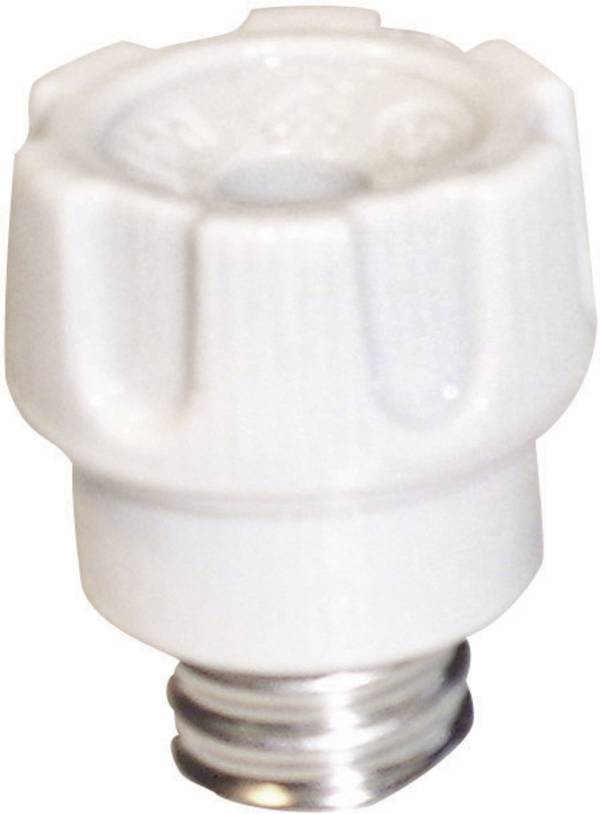

Hinsichtlich ihres Aufbaus entspricht die Neozed-Sicherung dem Diazed-Typ, wobei die eigentliche Sicherungspatrone nur einen Teil von insgesamt fünf Teilen repräsentiert. Die Fassung der Sicherung besteht aus einem in der Schalttafel festinstallierten Sockel mit Schraubgewinde und der dazu passenden Schraubkappe. Die Kappe besitzt ein kleines Fenster, das die Sicht auf den hinteren Teil der Patrone ermöglicht. Der Berührungsschutz verhindert beim Sicherungswechsel einen Stromschlag, wenn die Haupt-Stromversorgung nicht abgeschaltet wurde.
Die Passhülse übernimmt im Aufbau der Fassung eine besonders wichtige Rolle: Jeder Schmelzeinsatz besitzt einen anderen Durchmesser, der nur in die entsprechende Schraubkappe und den Sicherungssockel passt. Auch die Sicherungsspitzen sind je nach Nennstromstärke unterschiedlich dimensioniert – und der Durchmesser der Spitze entspricht exakt dem Durchmesser des Lochs in der Passhülse. Das stellt sicher, dass keine Sicherung mit einem höheren Nennwert als für den Stromkreis vorgesehen installiert werden kann. Sicherungen und Passhülsen sind zudem farblich gekennzeichnet, um eine Fehlanpassung zu vermeiden.
Neozed-Sicherungsgehäuse sind mit einer oder mit drei Fassungen erhältlich. Sie lassen sich in die Schalttafel einbauen oder auf eine DIN-Schiene aufschnappen.
Abbildung: Neozed-Fassung
1 = Sicherungssockel
2 = Berührungsschutz
3 = Passhülse
4 = Schmelzeinsatz (Sicherungspatrone)
5 = Schraubkappe
Wie jede Schmelzsicherung reagiert auch die Neozed-Sicherung auf Überströme, sie brennt dann buchstäblich durch. Im Gegensatz zu Feinsicherungen in Glaskolben lässt sich der Zustand des Schmelzdrahts in Porzellangehäusen optisch nicht überprüfen. Aus diesem Grund besitzen sowohl Diazed- als auch Neozed-Sicherungen einen sogenannten Pop-out-Indikator – einen winzigen Knopf, der federnd mit dem Schmelzdraht verbunden ist und bei dessen Zerstörung herausspringt. Über das Sichtfenster der Schraubkappe ist der Zustand des Indikators überprüfbar. Nur wenn er sich genau in der Mitte der Sicherung befindet, ist der Schmelzdraht unversehrt.
Zur leichteren Identifikation des Sicherungstyps sind Pop-out-Indikatoren farblich gekennzeichnet. Die Farbe entspricht dem Nennstrom der Sicherung. So besitzen beispielsweise 10-Ampere-Typen rote Indikatoren, die Sicherung passt daher nur in die rote 10-Ampere-Passhülse.
Neben den unterschiedlichen Nennströmen spielen auch die Betriebsklassen der Neozed-Sicherungseinsätze eine wichtige Rolle. Hier eine Übersicht über die gängigen Klassen:
| gG | Der Standardtyp für allgemeine Anwendung, reagiert trägflink. Typische Einsatzbereiche sind Motorschutzschalter zum Beispiel für Elektrowerkzeuge, Relais und der generelle Überspannungsschutz. |
| gR/gS | Superflink reagierende Typen für Halbleiterbauelemente. |
| gF | Für Anwendungen in den oberen Bereich der Niederspannung, also etwa ab 690 Volt, die Reaktion ist flink. |
| gPV | Eine relativ neue Superflink-Betriebsklasse speziell für den Gleichstrom in Photovoltaik-Anlagen. |
Wie bereits erwähnt, haben sich Neozed-Sicherungseinsätze des Typ D03 in der Elektroinstallation nicht immer als zuverlässig erwiesen. Das ist teilweise den hohen Strömen von 80 oder 100 Ampere geschuldet. Eine Alternative sind NH-Sicherungen, vor allem NH-Sicherungslastrennschalter.

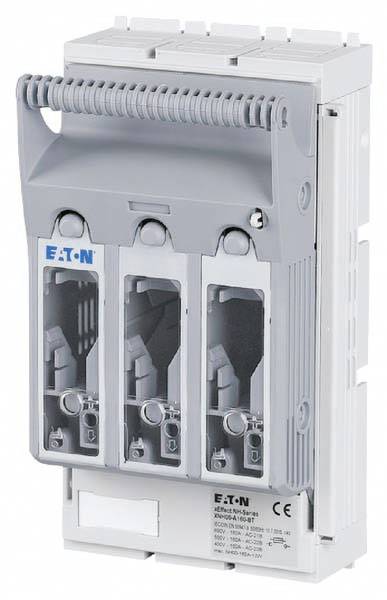

Diese Schutzschalter vereinen die Funktionen eines Lasttrennschalters und eines Überstromunterbrechers in einem Gerät. Sollen beispielsweise Wartungsarbeiten am Stromkreis oder an den angeschlossenen Geräten durchgeführt werden, lässt sich der Schutzschalter manuell bedienen. Die eingebaute Sicherung verfügt über einen Schmelzdraht, der auf die Stromstärke des Stromkreises abgestimmt ist. Wenn die Stromstärke den Nennwert der Sicherung lange genug übersteigt, schmilzt der Draht und unterbricht den Stromkreis automatisch und dauerhaft. Im Handel verfügbar sind aber auch mit dem Trennschalter verbundene Sicherungsautomaten. Hier übernimmt ein Elektromagnet des Abschaltvorgang, ein Wechsel des Sicherungseinsatzes ist dann nicht notwendig.
Größter Vorteil des NH-Sicherungslasttrennschalters: Der Stromkreis lässt sich manuell unterbrechen, zum Beispiel zum Austausch der nachfolgenden Sicherungselemente. Er dient somit dem optimalen Schutz des Bedienpersonals bei Arbeiten an der Schalttafel.
Die wesentlichen Kriterien für die Auswahl von Neozed-Sicherungen betreffen die Sicherungsgröße, den Nennstrom, die Nennspannung, die Polzahl und die Auslösecharakteristik.
Die infrage kommenden Sicherungsgrößen reichen von D01 bis D03. Als Nennströme stehen Typen von 2 bis 400 Ampere zur Verfügung, die Nennspannung reicht von 400 bis 800 Volt. Mit Polzahl sind die Gehäuseformen bezeichnet, einpolige Ausführungen fassen eine einzige Sicherung. In der Mehrzahl der Fälle kommen aber die für Drehstrom typischen dreipoligen Gehäuse in Frage. Jede Phase ist hier einzeln abgesichert.
Ein typisches Beispiel, dass sich in in zahlreichen Sicherungskasten finden lässt, ist die dreipolige Ausführung für D01-Typen mit 16 Ampere Nennstrom. Die Auslösecharakteristika hängen unmittelbar mit den abzusichernden Lasten zusammen und sollten sorgfältig ausgewählt werden.
