Umlenkrollen und Seilrollen » Effiziente Kraftübertragung für Hebe- und Zugsysteme
Ohne Umlenkrollen und Seilrollen wären moderne Hebe- und Zugsysteme kaum denkbar. Diese scheinbar einfachen Komponenten verbessern die Kraftübertragung und Zuverlässigkeit: Sie ändern die Richtung von Seilen, minimieren Reibung und ermöglichen das Bewegen schwerer Lasten mit geringerer Zugkraft. Vom kompakten Flaschenzug über die kraftvolle Seilwinde bis zur industriellen Förderanlage – die richtige Rolle macht den Unterschied. Entscheidend sind der Durchmesser der Rolle, das Material und die Abstimmung auf das Seil. Während Kunststoff-Umlenkrollen mit Leichtigkeit und Korrosionsbeständigkeit punkten, überzeugen Metallrollen bei hoher Belastung. Dieser Ratgeber erklärt, worauf Sie beim Kaufen von Umlenkrollen und Seilrollen achten müssen und welche Eigenschaften für eine sichere und effiziente Nutzung entscheidend sind.
Was ist eine Umlenkrolle?

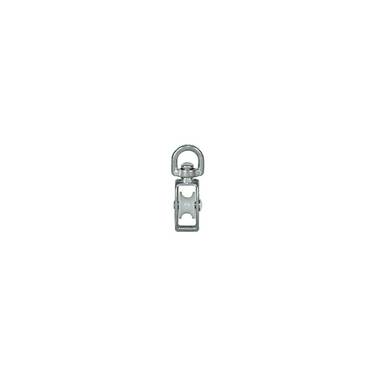

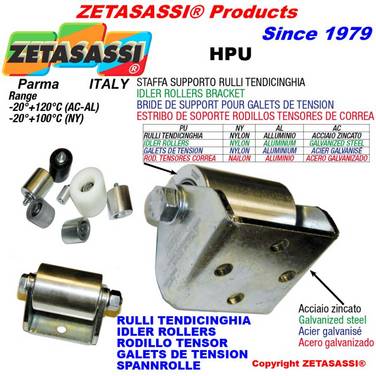

Eine Umlenkrolle ist eine rotierende Scheibe mit einer Nut oder Rille, über die ein Seil, Kabel oder Band geführt wird. Die Rolle ist drehbar gelagert und ermöglicht die Richtungsänderung des Seils bei minimaler Reibung. Im Gegensatz zu festen Umlenkungen dreht sich die Rolle mit der Seilbewegung, was Verschleiß und Kraftverlust reduziert.
Seilrollen werden einzeln, als Blockseilrollen mit mehreren Rollen oder als Teil eines Flaschenzugs eingesetzt. Kleine Umlenkrollen mit wenigen Zentimetern Durchmesser finden sich in Markisen, während industrielle Rollen Durchmesser von über 50 cm erreichen können.
Wichtig: Die Tragfähigkeit einer Umlenkrolle hängt nicht nur vom Material ab, sondern auch vom Durchmesser der Rolle und der Art des verwendeten Seils. Verwenden Sie niemals Umlenkrollen über ihrer Nennlast – dies gefährdet die Sicherheit und kann zu Materialversagen führen.
Wie funktioniert eine Umlenkrolle?
Das Funktionsprinzip basiert auf der Reduzierung von Reibung durch Rotation. Wenn ein Seil über eine Rolle geführt wird, bewegt sich die Rolle mit dem Seil mit, statt dass das Seil über eine feste Oberfläche gleitet. Dies verringert den Verschleiß erheblich.
Bei einer einfachen Umlenkung ändert die Rolle nur die Richtung der Zugkraft. In einem Flaschenzug-System mit mehreren Rollen – sogenannten Blockseilrollen – wird die benötigte Zugkraft jedoch reduziert. Ein Flaschenzug mit zwei Rollen halbiert die erforderliche Kraft, verdoppelt aber den Zugweg.
Der Durchmesser der Rolle beeinflusst die Belastung des Seils. Als Faustregel gilt: Der Rollen-Durchmesser sollte mindestens das Zehnfache des Seil-Durchmessers betragen.
Praxistipp: Regelmäßige Wartung
Überprüfen Sie Umlenkrollen regelmäßig auf Verschleiß, insbesondere die Lauffläche und Lagerung. Reinigen Sie die Rollen von Schmutz. Schmieren Sie Metallrollen bei Bedarf, während Kunststoff Seilrollen meist wartungsfrei sind.
Wofür werden Umlenkrollen verwendet?
Umlenkrollen und Seilrollen finden in zahlreichen Bereichen Verwendung:
- Hebe- und Zugtechnik: In Flaschenzug-Systemen, Kranen und Lastenaufzügen zur Kraftreduzierung
- Seilwinden und Winden: An Seilwinden für Fahrzeuge, Boote oder industrielle Anwendungen
- Forstwirtschaft: Bei Seilwinden zum Bergen von Baumstämmen oder Holztransport
- Schifffahrt und Segelsport: Als Vogelrollen für Fallen und Schoten oder bei Ankerwinden
- Industrie und Fördertechnik: In Förderanlagen, Transportsystemen oder automatisierten Produktionslinien
- Bauwesen: An Bauaufzügen, Gerüstflaschenzügen oder bei Fassadenarbeiten
- Privater Bereich: In Garagentoren, Markisen, Jalousien oder bei DIY-Projekten
Der Vorteil liegt in der drastischen Reduzierung von Reibung und Verschleiß. Dies erhöht die Lebensdauer des Seils und verbessert die Effizienz des Systems.
Welche Umlenkrolle ist für meinen Einsatzzweck geeignet?
Die Auswahl richtet sich nach mehreren Kriterien:
| Kriterium | Empfehlung |
|---|---|
| Leichte Lasten (<100 kg) | Kunststoff-Umlenkrollen für Seile, kleine Umlenkrollen |
| Mittlere Lasten (100-500 kg) | Aluminiumrollen, verstärkte Kunststoffrollen |
| Schwere Lasten (>500 kg) | Stahlrollen, Blockseilrollen mit Kugellager |
| Korrosive Umgebung | Edelstahlrollen, Kunststoff-Seilrollen |
| Mobile Anwendung | Leichte Kunststoff-Umlenkrollen, kleine Umlenkrollen |
| Stationäre Installation | Robuste Metallrollen mit hoher Belastbarkeit |
Seil-Durchmesser beachten
Der Durchmesser der Rolle muss zum Seil passen. Die Rillenbreite sollte etwa 10–15 % größer sein als der Seil-Durchmesser. Bei zu schmalen Rillen verklemmt das Seil, bei zu breiten springt es heraus.
Für einfache Richtungsänderungen genügt eine einzelne Rolle. Bei Flaschenzug-Anwendungen benötigen Sie Blockseilrollen mit mehreren Rollen.
An Seilwinden sollten die Rollen so positioniert sein, dass das Seil im rechten Winkel zur Winde geführt wird.
Was sollte man beim Kauf von Umlenkrollen beachten?
Beim Kaufen von Umlenk- oder Seilrollen sind folgende Aspekte entscheidend:
Tragfähigkeit und Sicherheit
Prüfen Sie die Herstellerangaben zur maximalen Belastung. Planen Sie einen Sicherheitsfaktor von mindestens 3–5 ein. Berücksichtigen Sie dynamische Lasten: Beim Heben entstehen höhere Kräfte als bei statischer Belastung – berücksichtigen Sie dies bei der Auswahl der Umlenkrolle.
Lagerqualität
Hochwertige Kugel- oder Nadellager reduzieren Reibung deutlich. Dies ist besonders bei häufiger Verwendung wichtig. Kleine Umlenkrollen für gelegentliche Nutzung können Gleitlager haben.
Material und Umgebung
Eine Kunststoff-Seilrolle eignet sich für leichte bis mittlere Lasten und korrosive Umgebungen. Kunststoff-Umlenkrollen für Seile sind zudem leiser. Metallrollen bewältigen höhere Lasten, erfordern aber bei Außeneinsatz Korrosionsschutz.
Achtung: Seilkompatibilität prüfen
Verwenden Sie nur Seile, die für die gewählte Rolle geeignet sind. Stahlseile benötigen härtere Rollen als Textilseile. Prüfen Sie, ob die Rillenform zum Seiltyp passt. Falsche Kombinationen führen zu erhöhtem Verschleiß und Sicherheitsrisiken.
FAQ – Häufig gestellte Fragen zu Umlenkrollen
Wie viel Gewicht kann eine Umlenkrolle tragen?
Die Tragfähigkeit variiert stark je nach Größe, Material und Bauweise. Kleine Umlenkrollen aus Kunststoff tragen typischerweise 50–200 kg, mittelgroße Aluminiumrollen 200–500 kg, schwere Stahlrollen über 1000 kg. Blockseilrollen für industrielle Anwendungen erreichen mehrere Tonnen. Die Herstellerangaben beziehen sich meist auf statische Last – bei dynamischer Belastung reduziert sich die sichere Arbeitslast auf etwa 20–30 % der Nennlast. Die Zugkraft verteilt sich im Flaschenzugsystem auf mehrere Rollen – die letzte Rolle trägt jedoch die volle Last. Verwenden Sie immer einen Sicherheitsfaktor von mindestens 3–5.
Welche Materialien gibt es bei Umlenkrollen und Seilrollen?
Umlenkrollen werden aus verschiedenen Materialien gefertigt: Kunststoff-Umlenkrollen für Seile aus Nylon, Polyamid oder POM sind leicht, korrosionsbeständig und für leichte bis mittlere Lasten bis etwa 200–300 kg geeignet. Aluminiumrollen bieten ein gutes Gewichts-Tragkraft-Verhältnis für mittlere Lasten bis 500 kg. Stahlrollen aus verzinktem oder Edelstahl bewältigen schwere Lasten über 1000 kg, sind robust, aber schwer. Bronze- oder Messingrollen finden sich in maritimen Anwendungen als korrosionsbeständige Vogelrollen. Die Wahl hängt von Belastung, Umgebung und Budget ab. Für Außeneinsatz sind Kunststoff Seilrollen oder Edelstahl optimal.
