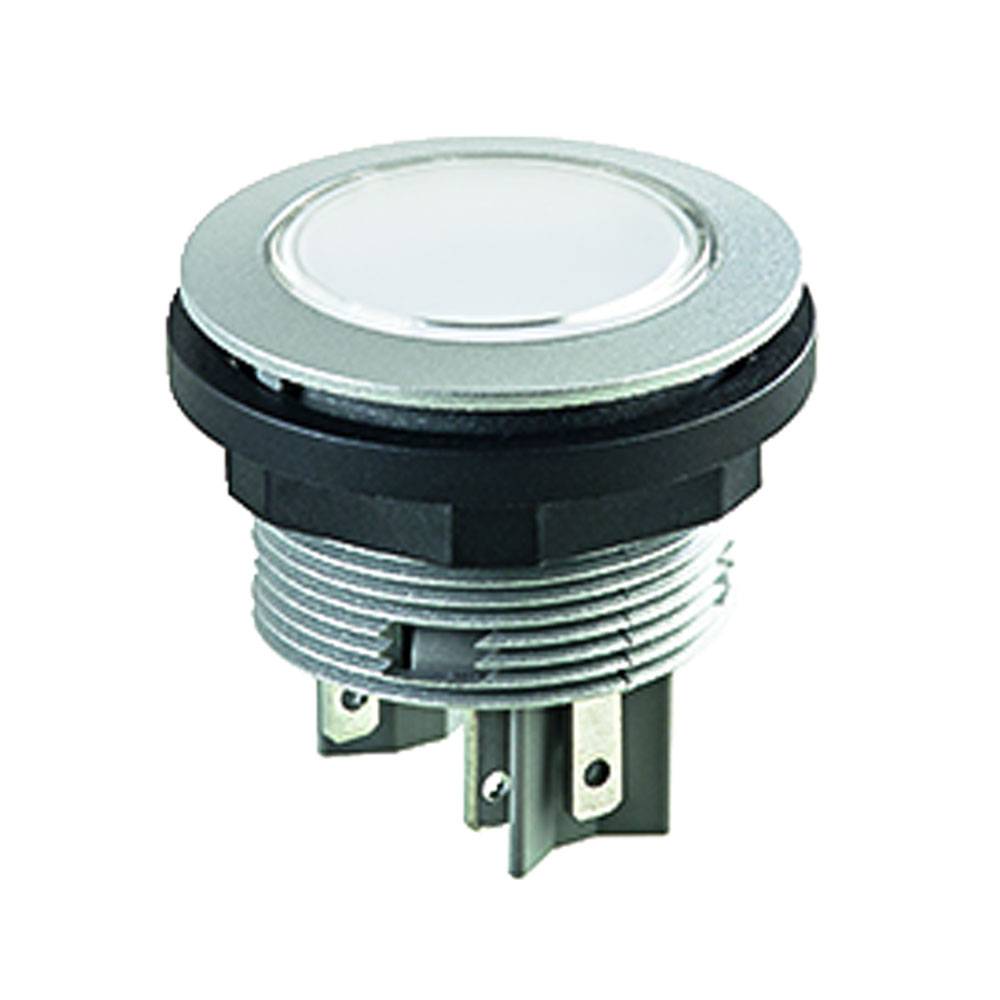

901185-STLI Leuchttaster 1S Ø22,3 Flachst.
Hst.-Teile-Nr.:
Bestell-Nr.:
Inhalt
1 St.
RoHS-konform
Ja
Typ
901185-STLI
Datenblatt (PDF)
Highlights & Details
- Artikelnummer (SKU))901185-STLIAnzahl Öffner-Anzahl Schließer 1EinbauØ [mm]22,3Farbe Rahmen silber, LED weißAnschlussart Flachstecker 2,8 x 0,8mmAnzugs
- drehmoment [Nm]1,5-1,9Beleuchtbar jaGewicht [kg]0,06
Unser Service für Sie
Technische Daten
- Artikelnummer (SKU))901185-STLIAnzahl Öffner-Anzahl Schließer 1EinbauØ [mm]22,3Farbe Rahmen silber, LED weißAnschlussart Flachstecker 2,8 x 0,8mmAnzugs
- drehmoment [Nm]1,5-1,9Beleuchtbar jaGewicht [kg]0,06
- Inhalt
1 St.
- RoHS-konform
Ja
- Typ
901185-STLI
Dokumente & Downloads
Datenblatt
Datenblatt 930302606 901185-STLI Leuchttaster 1S Ø22,3 Flachst.
Beschreibung
901185-STLI STLI - Leuchtdrucktaster - 1 Schließer Der Leuchtdrucktaster ist ein elektrisches Bedienelement, das in Steuerungs- und Automatisierungssystemen eingesetzt wird, um durch manuelle Betätigung Funktionen zu steuern.
Er kombiniert dabei die Eigenschaften eines Tasters mit einer integrierten Beleuchtung, um den Status oder die Funktion sichtbar anzuzeigen.
Baureihe: SHORTRON®
Werkstoff: Kunststoff. Kontaktanschlüsse AgNi.
Farbe Frontrahmen: Silberfarben
Kontaktart: 1NO
Approbationen: VDE, CCC, cURus, DNV, ENEC10, CE, UKCA
Schutzart (Vorne): IP65, IP67
Beleuchtung: Ja
Betätigungsweg: 2,3 mm
Bauform: Rund

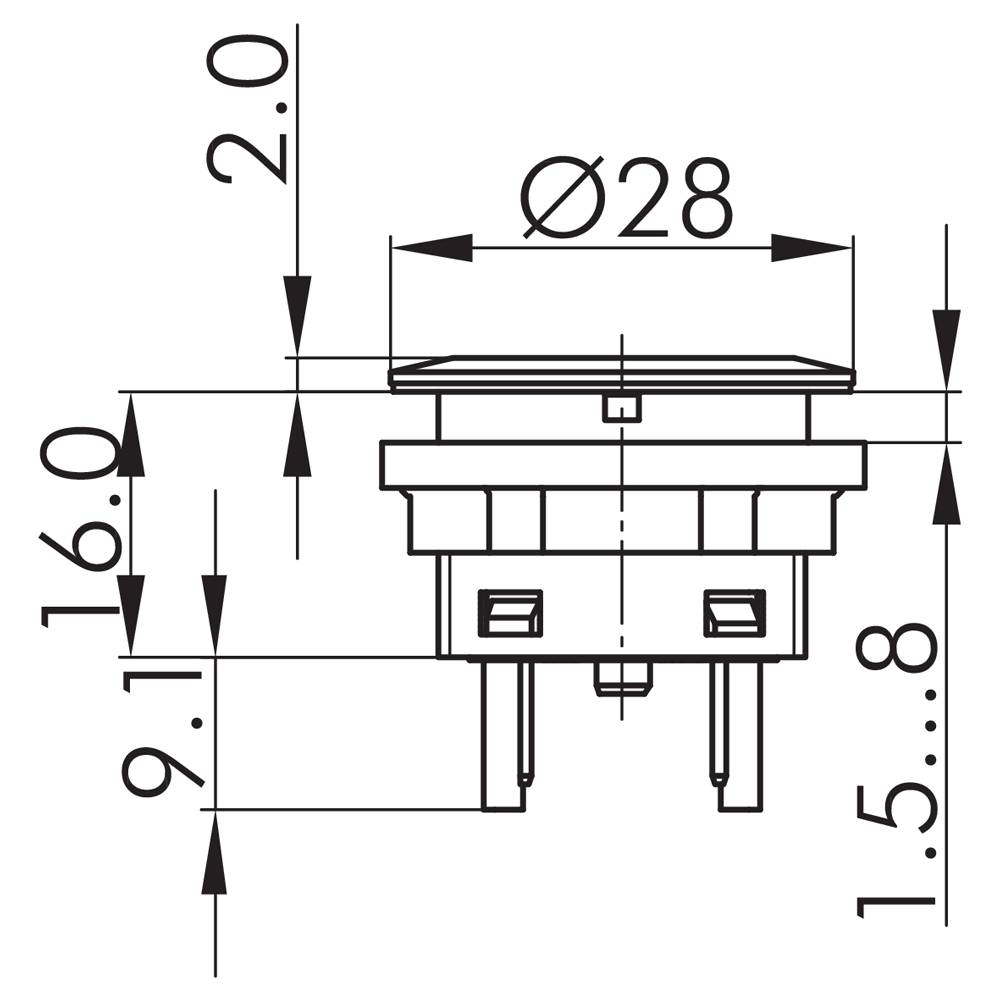

Einbauöffnung: Ø 22,3 mm
Mechanische Lebensdauer: 1.000.000 Schaltspiele
Elektrische Lebensdauer: 1.000.000 Schaltspiele
Betriebstemperatur: -25 … 70°C
Lagertemperatur: -40 … 80°CElektrische WerteBemessungsisolationsspannung IEC/EN 60947-5-1: 250 V AC, 250 V DCBemessungsbetriebsspannung IEC/EN 60947-5-1: 120 V AC
240 V AC
24 V DC
60 V DC
125 V DC
250 V DC
Bemessungsbetriebsstrom IEC/EN 60947-5-1:
3 A AC
1,5 A AC
2 A DC
1 A DC
0,55 A DC
0,27 A DC
Er kombiniert dabei die Eigenschaften eines Tasters mit einer integrierten Beleuchtung, um den Status oder die Funktion sichtbar anzuzeigen.
Baureihe: SHORTRON®
Werkstoff: Kunststoff. Kontaktanschlüsse AgNi.
Farbe Frontrahmen: Silberfarben
Kontaktart: 1NO
Approbationen: VDE, CCC, cURus, DNV, ENEC10, CE, UKCA
Schutzart (Vorne): IP65, IP67
Beleuchtung: Ja
Betätigungsweg: 2,3 mm
Bauform: Rund
Einbauöffnung: Ø 22,3 mm
Mechanische Lebensdauer: 1.000.000 Schaltspiele
Elektrische Lebensdauer: 1.000.000 Schaltspiele
Betriebstemperatur: -25 … 70°C
Lagertemperatur: -40 … 80°CElektrische WerteBemessungsisolationsspannung IEC/EN 60947-5-1: 250 V AC, 250 V DCBemessungsbetriebsspannung IEC/EN 60947-5-1: 120 V AC
240 V AC
24 V DC
60 V DC
125 V DC
250 V DC
Bemessungsbetriebsstrom IEC/EN 60947-5-1:
3 A AC
1,5 A AC
2 A DC
1 A DC
0,55 A DC
0,27 A DC
