ABB AF52-30-22-13 Schütz 5 Schließer, 2 Öffner 22 kW 1 St. kaufen

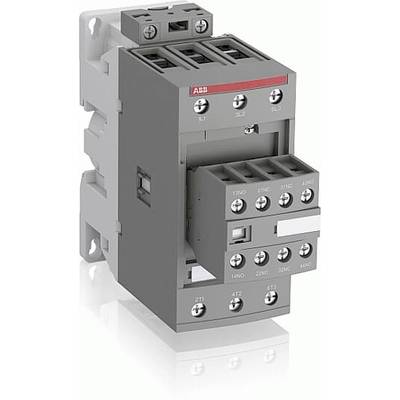

Ein grauer Elektromagnetischer Schütz von ABB mit mehreren Anschlüssen, oft verwendet zur Steuerung von Elektromotoren in Schaltschränken.

Produkt-Art

Schütz

Leistung

22 kW

Anschluss

Schrauben

Typ

AF52-30-22-13

Kontaktart

5 Schließer

2 Öffner

Datenblatt (PDF)

4 Stück

Verkauf und Versand:

One4Business Solutions GmbH AGB

Anzahl

Stück

Gesamt

€

Nur noch 4 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

4 Stück

Kostenfreier Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

AF52-30-22-13 Schütz 100-250V 50/60Hz-DC

100..250 V, 100 V, AC/DC, 3, Schraubanschluss, 690 V, 100 A, 53 A, 22 kW, 29,828 kW, 2, Geeignet für Reiheneinbau: nein, 55 mm, 125,5 mm, 144 mm

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 100..250 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 100 VBemessungssteuerspeisespannung Us bei DC: 100 VSpannungsart zur Betätigung: AC/DCAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBetriebsspannung bei AC 50 Hz: 690 VBetriebsspannung bei AC 60 Hz: 690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 100 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 53 ABemessungsbetriebsleistung bei AC-3, 400 V: 22 kWBemessungsbetriebsleistung NEMA: 29,828 kWAnzahl der Hilfskontakte als Schließer: 2Anzahl der Hilfskontakte als Öffner: 2Geeignet für Reiheneinbau: neinBreite: 55 mmHöhe: 125,5 mmTiefe: 144 mmVerpackungseinheit: 1 StückMaße (cm): 150 × 180 × 102Bruttogewicht: 1,14 kg, Nettogewicht: 1 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Produkt-Art: Schütz

Typ: AF52-30-22-13

Kontaktart: 5 Schließer
2 Öffner

Steuerspannung (max.): 100 V/AC
100 V/DC

Steuerspannungs-Bereich: 100, 100 V/AC, V/DC (max)

Dauerstrom (max.): 100 A

: 22 kW

Anschluss: Schrauben

Inhalt: 1 St.

: 55

: 125.5 mm

: 144 mm

: FALSE

: 22 kW

: 3

: 0

: 2

: 2

: 52 A

: 100 A

: 100-250 V

: 100-250 V

: 100-250 V

: Schraubanschluss

: 690-690 V

: 690-690 V

: AC/DC

: 29.828

Dokumente & Downloads

Datenblatt

Datenblatt 3105497 ABB AF52-30-22-13 Schütz 5 Schließer, 2 Öffner 22 kW 1 St.

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
