binder 09 0132 80 12-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 723 1 St kaufen

Runder, metallischer Steckeradapter mit mehreren kleinen Anschlüssen in der Mitte, umgeben von einem geriffelten Außenrand.

Abbildung ähnlich

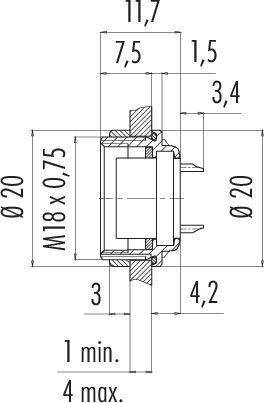

Technische Zeichnung eines zylindrischen Sensors mit genauen Maßangaben: Durchmesser 20 mm, Länge 11,7 mm, Gewinde M18 x 0,75.

Ein Rundstecker mit 14 Pins, beschriftet von A bis M. Pins sind symmetrisch angeordnet. Eine Kerbe markiert die Position von Pin K.

1/3

Abbildung ähnlich

Produkt-Art

Flanschdose

Bauform

Buchse, gerade

Flanschbuchse

Gesamtpolzahl

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

106 Stück

Verkauf und Versand:

Conrad Electronic AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (21,84 € / Stück)

€

Rechtliche Bedenken melden

Highlights & Details

09 0132 80 12 Serie 723

M16 IP67 Flanschdose
Polzahl: 12
ungeschirmt
löten
IP67
UL
von vorn verschraubbar

Unser Service für Sie

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Isolationswiderstand: ≥ 10¹⁰ Ω
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: III
Überspannungskategorie: I
Verschmutzungsgrad: 1
Material Kontaktkörper: PBT (UL94 V-0)
Montageart: Gehäusemontage

Typ: 09 0132 80 12

Produkt-Art: Flanschdose

Bauform: Buchse, gerade
Flanschbuchse

Gesamtpolzahl: 12

Anschluss: Löten

Inhalt: 1 St.

Nennstrom: 3 A

Nennstrom - gerundet: 3 A

Verschluss: schrauben

Nennspannung: 60 V

Kontaktmaterial: CuSn

Gehäuse-Material: Zinkdruckguss vernickelt

: AWG 24

Herst.-Teilenr.: 09 0132 80 12-20

Polzahl: 12

max. Querschnitt: 0.25 mm²

Querschnitt-Bereich: 0.25 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 723

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Nennstrom - gerundet

Anschluss

Bauform

Gesamtpolzahl

Produkt-Art

Nennspannung

binder 09 0101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214483

09 0101 19 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0101 25 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214484

09 0101 25 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0101 70 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214485

09 0101 70 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0101 79 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214486

09 0101 79 02

7 A

Löten

Stecker, gerade

Kabelstecker

250 V

binder 09 0102 25 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214487

09 0102 25 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0102 70 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214488

09 0102 70 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0102 79 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214489

09 0102 79 02

7 A

Löten

Buchse, gerade

Kabeldose

250 V

binder 09 0103 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214490

09 0103 00 02

7 A

Löten

Flanschstecker

250 V

binder 09 0103 09 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214491

09 0103 09 02

7 A

Löten

Flanschstecker

250 V

binder 09 0103 80 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Bestell-Nr.:3214492

09 0103 80 02

7 A

Löten

Flanschstecker

250 V

Dokumente & Downloads

Datenblatt

Datenblatt 3214652 binder 09 0132 80 12-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 723 1 St

Beschreibung

Diese sieben Serien Miniatur-Rundsteckverbinder sind dank einer großen Auswahl an Verriegelungssystemen, Kontaktanordnungen, IP-Schutzarten und Anschlüssen für ein breites Anwendungsspektrum geeignet. Kunden können zwischen Push-Pull-, Snap-in-, Bajonett- und M16-Verriegelung wählen. Je nach Serie sind Steckverbinder mit 2 bis 24 Kontakten in Kabel- oder Flanschausführung erhältlich. Anschlussarten sind Crimp-, Tauchlöt-, Schraubklemm- und Lötanschlüsse, Litzen und angespritztes Kabel. Wie alle Produkte von binder werden diese Miniatur-Steckverbinder aus hochwertigen Materialien für eine lange und zuverlässige Nutzungsdauer hergestellt. Viele sind UL- und VDE-zugelassen, einige ASIG-konform.

Eigenschaften:

• Schutzart IP40, IP67, IP67-geschirmt oder IP68
• 2- bis 24-polig
• Gerade und abgewinkelte Kabelausführungen
• Flanschausführungen
• Vergoldete oder versilberte Messing- und Bronzekontakte
• 1000 Steckzyklen und mehr
• Mehrere Verriegelungssysteme, darunter Bajonett, Snap-in und M16
