binder 99 0689 32 04-20 Rundsteckverbinder Stecker, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St. kaufen

Ein schwarzer, zylindrischer Steckverbinder mit Metallgewinde und mehreren Stiften an einem Ende.

Abbildung ähnlich

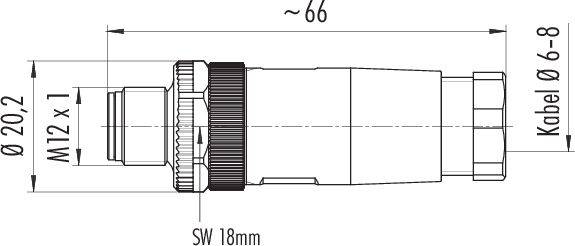

Anschlussstecker Zeichnung, M12-Gewinde, Gesamtlänge ca. 66 mm, Kabeldurchmesser 6-8 mm, Schlüsselweite (SW) 18 mm.

Ein rundes elektrisches Steckverbindersymbol mit drei nummerierten Steckplätzen und einem Erdungssymbol oben links.

1/3

Abbildung ähnlich

Produkt-Art

Rundsteckverbinder

Bauform

Stecker, gerade

Gesamtpolzahl

4 + PE

Anschluss

Schraubklemme

Inhalt

1 St.

Datenblatt (PDF)

Verkauf und Versand:

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (20,16 € / Stück)

€

Rechtliche Bedenken melden

Highlights & Details

99 0689 32 04 Serie 814

M12-S Kabelstecker
Polzahl: 3+PE
6.0 - 8.0 mm
ungeschirmt
schraubklemm
IP67
UL
VDE

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

EMV-Tauglichkeit: ungeschirmt
Durchgangswiderstand: ≤ 3 mΩ
Isolierstoffgruppe: II
Überspannungskategorie: III
Verschmutzungsgrad: 3
Material Kontaktkörper: PA
Kabeldurchlass: 6.0 - 8.0 mm
Montageart: Kabelmontage

Typ: 99 0689 32 04

Produkt-Art: Rundsteckverbinder

Bauform: Stecker, gerade

Gesamtpolzahl: 4 + PE

Anschluss: Schraubklemme

Inhalt: 1 St.

Nennstrom: 12 A

Nennstrom - gerundet: 12 A

Verschluss: schrauben

Voreilender Kontakt (PE): Ja

Nennspannung: 630 V

Kontaktmaterial: CuZn

Gehäuse-Material: PA

: AWG 16 / AWG 14

Herst.-Teilenr.: 99 0689 32 04-20

Polzahl: 4

max. Querschnitt: 1.50 mm²

Querschnitt-Bereich: 1.50 mm² (max)

RoHS-konform: Ja

: IP67

Serie: 814

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Typ

Anschluss

Bauform

Inhalt

Gesamtpolzahl

Produkt-Art

binder 99 0689 32 04-20 Rundsteckverbinder Stecker, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215844

Dieser Artikel

99 0689 32 04

Schraubklemme

Stecker, gerade

1 St.

4 + PE

Rundsteckverbinder

binder 09 0691 700 04-20 Rundsteckverbinder Flanschstecker Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215121

09 0691 700 04

Offene Leitungsenden

Flanschstecker

1 St.

4 + PE

Rundsteckverbinder

binder 77 0687 0000 50704-0200-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215366

77 0687 0000 50704-0200

Kabel mit Stecker

Stecker, gewinkelt

1 St.

4 + PE

Rundstecker konfektioniert

binder 77 0687 0000 50704-0500-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215367

77 0687 0000 50704-0500

Kabel mit Stecker

Stecker, gewinkelt

1 St.

4 + PE

Rundstecker konfektioniert

binder 77 0689 0000 50703-0200-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215368

77 0689 0000 50703-0200

Kabel mit Stecker

Stecker, gerade

1 St.

3 + PE

Rundstecker konfektioniert

binder 77 0689 0000 50703-0500-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215369

77 0689 0000 50703-0500

Kabel mit Stecker

Stecker, gerade

1 St.

3 + PE

Rundstecker konfektioniert

binder 77 0689 0000 50704-0200-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215370

77 0689 0000 50704-0200

Kabel mit Stecker

Stecker, gerade

1 St.

4 + PE

Rundstecker konfektioniert

binder 77 0689 0000 50704-0500-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215371

77 0689 0000 50704-0500

Kabel mit Stecker

Stecker, gerade

1 St.

4 + PE

Rundstecker konfektioniert

binder 77 0690 0000 50703-0200-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215372

77 0690 0000 50703-0200

Kabel mit Stecker

Buchse, gerade

1 St.

3 + PE

Rundstecker konfektioniert

binder 77 0690 0000 50703-0500-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 3 + PE Serie (Rundsteckverbinder): 814 1 St.

Bestell-Nr.:3215373

77 0690 0000 50703-0500

Kabel mit Stecker

Buchse, gerade

1 St.

3 + PE

Rundstecker konfektioniert

Dokumente & Downloads

Datenblatt

Datenblatt 3215844 binder 99 0689 32 04-20 Rundsteckverbinder Stecker, gerade Gesamtpolzahl: 4 + PE Serie (Rundsteckverbinder): 814 1 St.

Beschreibung

Die Power-Steckverbinder werden verwendet, um AC-Motoren, Antriebe und Motorschalter über längere Zeiträume mit hohen Spannungen zu versorgen, aber auch für Niederspannungsanwendungen wie Feldbus-Ethernet-Komponenten und Netzwerkgeräte. Hauptsächlich handelt es sich dabei um M12-, M18- und 7/8-Zoll-Rundsteckverbinder, die vom Kunden passend zum jeweiligen Einsatzbereich konfiguriert werden können. Die M12 Steckverbinder mit K und S Kodierung sind bis zu einen Bemessungsspannung von 630V AC einsetzbar.

Eigenschaften:

• 9 Produktserien
• Verschiedene Verriegelungssysteme, darunter M12, M18 und 7/8\"
• Kodierung, darunter M12 - S, -K, -T, -L und -US
• Schutzart von IP20 bis IP69K
• 2 bis 8 Kontakte, darunter 2+PE, 3+PE und 4+PE
• Geschirmt und schirmbar
• PUR- und PVC-Gehäuse
• Kabellängen von 0,5 m bis 10 m
