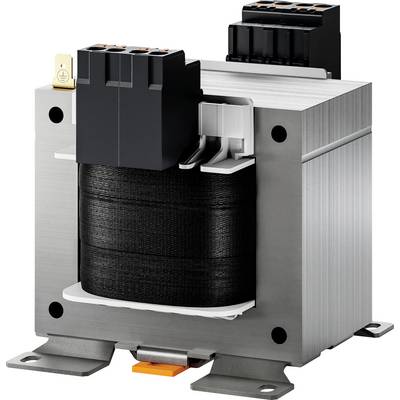

BLOCK STEU 160/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
63,86 €
3
3% = 1,77 €
62,09 €
5
4% = 2,48 €
61,38 €
10
5% = 2,95 €
60,91 €
25
5% = 3,31 €
60,55 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (63,86 € / Stück)
€
Nur noch 4 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Kurzbeschreibung
Der einschaltstromarme Steuer-, Sicherheits- oder Trenntransformator mit Zugfederanschluss-Klemmen und Kombifußplatte für Schraub- und Tragschienenmontage (TS-35 Schiene bis 250 VA) nach DIN 50022 bietet eine sichere und zuverlässige Stromversorgung für verschiedene Anwendungen. Mit einer Eingangsspannung von 230 V oder 400 V und einer Leistung von 63 bis 2500 VA ist er vielseitig einsetzbar. Die Zugfederanschluss-Klemmen ermöglichen eine einfache und werkzeuglose Installation,
Steuertransformator, Trenntransformator STEU 160/23
Highlights & Details
- Nach EN (IEC) 61558-2-2 und EN (IEC) 61558-2-4
- Doppeleingangsspannung 230 und 400 Vac
- Sehr gutes Einschaltverhalten durch verringerte Einschaltströme
- Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
- Primärseitig ±15 V Anzapfungen zur Spannungsanpassung
- Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
Technische Daten
- Produkt-Art
Steuertransformator
- Ausgangsspannung
115 V/AC
230 V/AC
- Anzahl Ausgänge
2 x
- Anzahl Eingänge
1 x
160 VA
- Eingangsspannung
215 V/AC
230 V/AC
245 V/AC
385 V/AC
400 V/AC
415 V/AC
- Normen
UL 5085-1/-2, CSA 22.2 No.66
- Anschluss
Push-In-Klemme
- Breite
96 mm
- Höhe
104 mm
- Länge
102 mm
- Abm.
(L x B x H) 102 x 96 x 104 mm
- Ausgangsspannung (Anzahl x Spannung)
2 x 115 V/AC, 230 V/AC
- Bauart
offen
- Eingangsspannung (Anzahl x Spannung)
1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC
- Frequenz
50 - 60 Hz
- Gewicht
2.9 kg
- Inhalt
1 St.
- Isolierstoffklasse
VDE=B, UL=class 130
- Montageart
Fußwinkel
Hutschiene
- Prüfzeichen
cULus recognized
- RoHS-konform
Ja
- Schutzklasse
I
- Besonderheiten
+/- 15 V Klemme für Eingangsspannung
- Typ
STEU 160/23
- Max. Umgebungstemperatur
+40 °C
- Wirkungsgrad
86 %
Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)
Anschluss
Leistung
Produkt-Art
Ausgangsspannung
BLOCK STEU 160/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 160 VA
Dieser Artikel
Push-In-Klemme
160 VA
Steuertransformator
115 V/AC
Min.: 1
Vielfache: 1
63,86 €*
BLOCK STEU 100/24 Steuertransformator, Sicherheitstransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 12 V/AC, 24 V/AC 100 VA
Push-In-Klemme
100 VA
Steuertransformator
12 V/AC
Min.: 1
Vielfache: 1
63,86 €*
BLOCK STEU 2500/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 2500 VA
Push-In-Klemme
2500 VA
Steuertransformator
115 V/AC
Min.: 1
Vielfache: 1
558,82 €*
BLOCK STEU 100/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 100 VA
Push-In-Klemme
100 VA
Steuertransformator
115 V/AC
Min.: 1
Vielfache: 1
52,09 €*
BLOCK STEU 1000/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 1000 VA
Push-In-Klemme
1000 VA
Steuertransformator
115 V/AC
Min.: 1
Vielfache: 1
176,46 €*
BLOCK STEU 160/24 Steuertransformator, Sicherheitstransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 12 V/AC, 24 V/AC 160 VA
Push-In-Klemme
160 VA
Steuertransformator
12 V/AC
Min.: 1
Vielfache: 1
62,18 €*
BLOCK STEU 250/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 250 VA
Push-In-Klemme
250 VA
Steuertransformator
115 V/AC
Min.: 1
Vielfache: 1
68,90 €*
BLOCK STEU 250/24 Steuertransformator, Sicherheitstransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 12 V/AC, 24 V/AC 250 VA
Push-In-Klemme
250 VA
Steuertransformator
12 V/AC
Min.: 1
Vielfache: 1
88,23 €*
BLOCK STEU 320/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 320 VA
Push-In-Klemme
320 VA
Steuertransformator
115 V/AC
Min.: 1
Vielfache: 1
78,98 €*
BLOCK STEU 400/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC 2 x 115 V/AC, 230 V/AC 400 VA
Push-In-Klemme
400 VA
Steuertransformator
115 V/AC
Min.: 1
Vielfache: 1
100,83 €*
Dokumente & Downloads
Datenblatt
Datenblatt 710378 BLOCK STEU 160/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 710378 BLOCK STEU 160/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC
Konformitätserklärung
Konformitätserklärung 710378 BLOCK STEU 160/23 Steuertransformator, Trenntransformator 1 x 215 V/AC, 230 V/AC, 245 V/AC, 385 V/AC, 400 V/AC, 415 V/AC
Beschreibung
Transformatoren der Baureihe STEU sorgen für eine sichere galvanische Trennung des Primärstromkreises vom Sekundärstromkreis. Dabei schützt das einzigartige Vakuumimprägnierverfahren BLOCK IMPEX die Transformatoren bestens gegen äußere Einflüsse bei verringerter Geräuschentwicklung. Die Installation erfolgt mittels der innovativen Push-in-Klemmen-Technologie einfach und schnell.
Hinweise
Maßbild siehe technisches Datenblatt.
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
