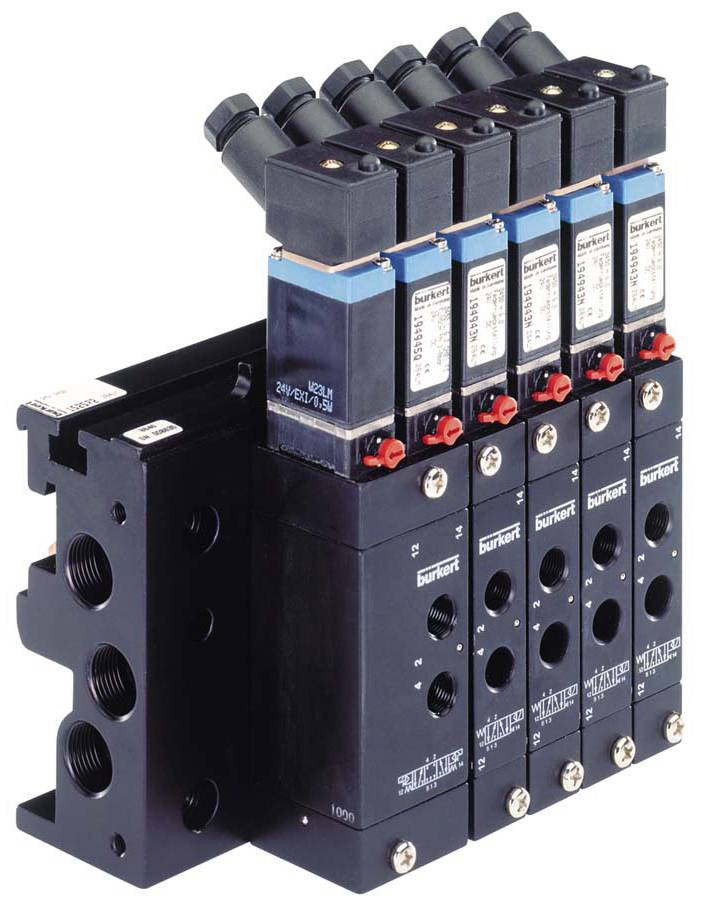

Abbildung ähnlich
Abbildung ähnlich
Bürkert 0450 30054 8 bar (max) 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (201,00 € / Stück)
€
Nur noch 1 Stück verfügbar
Technische Daten
- Antrieb - Handbetätigung Werkstoff: PA (Polyamid)
- Bestückung (Ventilinsel) - Anreihmaß 1: 33 mm
- Dichtungsmaterial - Hauptventil Dichtung Werkstoff: NBR (Nitrilkautschuk)
- Dichtungsmaterial - Vorsteuerung Dichtung Werkstoff: FKM (Fluorkautschuk)
- Druck & Temperatur - Temperatur Medium min: -10 °C
- Druck & Temperatur - Temperatur Medium max: 70 °C
- Druck & Temperatur - Temperatur Umgebung min: -10 °C
- Druck & Temperatur - Temperatur Umgebung max: 55 °C
- Druck & Temperatur - Nenndruck min: 2 bar
- Druck & Temperatur - Nenndruck max: 8 bar
- Elektrischer Anschluss - Gerätesteckdose im Lieferumfang: nicht enthalten
- Elektrischer Anschluss - Elektrischer Anschluss Art: Steckerbild Form C nach DIN EN 175301-803
- Elektrischer Anschluss - Elektrischer Anschluss Position: Versorgungsseite
- Geräteeigenschaften - Produktuntergruppe: Pneumatikventile
- Geräteeigenschaften - Hauptventil Funktionsprinzip: Schieberventil
- Geräteeigenschaften - Ventil-Ansteuerung Art: elektrisch
- Geräteeigenschaften - Schaltzeit öffnen max.: 15 ms
- Geräteeigenschaften - Schaltzeit schließen max.: 19 ms
- Geräteeigenschaften - Nennbetriebsart/Einschaltdauer: 100 %
- Geräteeigenschaften - Leistungsabsenkung integriert: Nein
- Nennweite (Kv Wert) - QNn Wert (Gas): 1.580 l/min
- Nennweite (Kv Wert) - Vorsteuerung Nennweite (mm): 0,9 mm
- Nennweite (Kv Wert) - Hauptventil Nennweite 1 (P) (mm): 9 mm
- Prozess- / Leitungsanschluss - Versorgungsanschluss Typ: Flansch
- Prozess- / Leitungsanschluss - Flanschbild: FM13
- Prozess- / Leitungsanschluss - Arbeitsanschluss Durchmesser (Zoll): 1/4 Zoll
- Prozess- / Leitungsanschluss - Arbeitsanschluss Typ: Innengewinde
- Prozess- / Leitungsanschluss - Arbeitsanschluss Gewindeart: G
- Prozess- / Leitungsanschluss - Arbeitsanschluss Position: gegenüber der Versorgerseite
- Prozess- / Leitungsanschluss - Arbeitsanschluss Werkstoff: Aluminium
- Schutzart - Schutzart IP (max. bei geeignetem Anschluss): IP65
- Spannung - Batteriespannung: Ja
- Spannung - Spannung min / Nennspannung: 12 V
- Spannung - Spannung max / Nennspannung: 12 V
- Spannung - Wechselspannung: Nein
- Spannung - Gleichspannung: Ja
- Spule (Kern) - Elektrische Leistungsaufnahme min.: 1 W
- Spule (Kern) - Elektrische Leistungsaufnahme max.: 1 W
- Spule (Kern) - Spule Beschaltung LED: Nein
- Spule (Kern) - Spule Beschaltung Überspannungsschutz: ohne
- Spule (Kern) - Spule Beschaltung Gleichrichter: Nein
- Spule (Kern) - Spule Beschaltung Polschutz: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode: Nein
- Spule (Kern) - Spule Beschaltung Freilaufdiode redundant: Nein
- Werkstoffe - Hauptventil Werkstoff mediumsberührend: Aluminium
- Werkstoffe - Hauptventil Werkstoff umgebungsberührend: Aluminium
- Werkstoffe - Vorsteuerung Werkstoff mediumsberührend: PA (Polyamid)
- Werkstoffe - Vorsteuerung Werkstoff umgebungsberührend: PA (Polyamid)
- Wirkungsweise - Fluidischer Leitungsanschluss Anzahl: 5
- Wirkungsweise - Ventilfunktion Anzahl-Schaltstellungen: 2
- Wirkungsweise - Ventilfunktion: H/Z - in Ruhestellung geöffnet - Druckanschluss 1 nach Arbeitsanschluss2, Arbeitsanschluss 4 nach Ausgang 5 geöffnet, Ausgang 3 gescH/Z - in Ruhestellung geöffnet - Druckanschluss 1 nach Arbeitsanschluss2, Arbeitsanschluss 4 nach Ausgang 5 geöffnet, Ausgang 3 gesc
- Wirkungsweise - Handbetätigung: Ja
- Wirkungsweise - Handbetätigung Art: Drehbetätigung
- Wirkungsweise - Handbetätigung Arretierung: Nein
- Wirkungsweise - Handbetätigung Schraubenschlitz: Ja
- Herst.-Teilenr.
30054
- Betriebsdruck (max.)
8 bar
- Betriebsdruck-Bereich
8 bar (max)
IP65
- Max. Medien-Temperatur
70 °C
- Min. Medien-Temperatur
-10 °C
Dokumente & Downloads
Datenblatt
Datenblatt 3046829 Bürkert 0450 30054 8 bar (max) 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3046829 Bürkert 0450 30054 8 bar (max) 1 St.
Beschreibung
5/2 - H/Z - in Ruhestellung geöffnet - Druckanschluss 1 nach Arbeitsanschluss 2, Arbeitsanschluss 4 nach Ausgang 5 geöffnet, Ausgang 3 geschlossen | 9,00 mm | Flansch | Aluminium | 12,00 V - 12,00 V | 2,00 bar - 8,00 bar | -10,00 °C - 70,00 °C | 1.580,00 l/min | Steckerbild Form C nach DIN EN 175301-803
