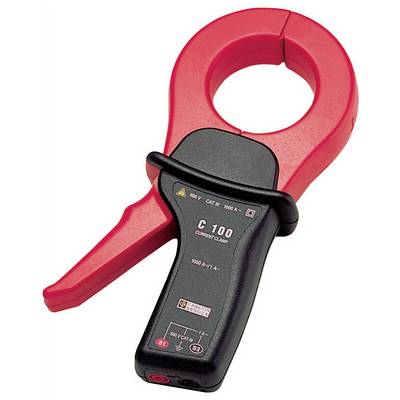

Chauvin Arnoux C113 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 1200 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
444,54 €
3
2% = 10,83 €
433,71 €
5
3% = 14,45 €
430,09 €
10
4% = 18,06 €
426,48 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (444,54 € / Stück)
€
Nur noch 1 Stück verfügbar
Highlights & Details
Chauvin Arnoux C113 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 1200 A
- Zangenstromwandler zur Messung von sehr geringen bis mittleren Wechelströmen
- Umschließungs-Ø: 52 mm
- Eingang: Messumfang 1 mA…1200 A
- Ausgangssignal: Wechselstrom
- Übersetzungsverhältnis: 1000/1, Typische Genauigkeit: ≤ 0,3%
- Ausgang: über Kabel und Stecker (Ø 4 mm, isoliert), mit Überspannungsschutz
- Für Leistungsmessung geeignet (geringe Phasenverschiebung)
Technische Daten
- Übersetzungsverhältnis (Eingang/Ausgang): 1000/1
- Öffnungsbereich für Stromzange
53 mm
- Produkt-Art
Stromzangenadapter
- Anschluss B
Stecker 4 mm
Werksstandard (ohne Zertifikat)
- Messbereich A/AC min.
0.1 A
- Messbereich A/AC max.
1200 A
- Grundgenauigkeit
0,3 %
- Abm.
(L x B x H) 45 x 216 x 111 mm
- Strommessung
AC
- Messkategorie
CAT III 600 V
CAT IV 300 V
- Gewicht
550 g
- Ausgangssignal (max.)
1 A
- Frequenz (max.)
10 kHz
- Breite
216 mm
- Höhe
111 mm
- Länge
45 mm
Dokumente & Downloads
Datenblatt
Datenblatt 2199882 Chauvin Arnoux C113 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 1200 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2199882 Chauvin Arnoux C113 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 1200 A
Bedienungs- und Sicherheitshinweise 2199882 Chauvin Arnoux C113 Stromzangenadapter Messbereich A/AC (Bereich): 0.1 - 1200 A
Beschreibung
In der "C"-Serie befinden sich leistungsfähige Zangenstromwandler für 1000 A. Die runde Form der Zangenbacken und die gleichmäßige Spulenwicklung garantieren eine hohe Genauigkeit und minimale Phasenverschiebung.
Die optimale Anpassung des Magnetkreises durch ein Pendel-Gelenksystem und ein patentiertes Unterstützungssystem zur progressiven Öffnung der Zangenbacken erleichtern die Bedienung.
Durch den Umschließungsdurchmesser von 52 mm können CAT III 600 V-Messungen an den meisten Leitern im Industrie- und Bürogebäudebereich vorgenommen werden.
Aufgrund der geringen Phasenverschiebung und der hohen Linearität ist dieser mit einem Kern aus µ-Metall ausgestattete Zangenstromwandler ausgezeichnet für Leistungsmessungen geeignet.
Die optimale Anpassung des Magnetkreises durch ein Pendel-Gelenksystem und ein patentiertes Unterstützungssystem zur progressiven Öffnung der Zangenbacken erleichtern die Bedienung.
Durch den Umschließungsdurchmesser von 52 mm können CAT III 600 V-Messungen an den meisten Leitern im Industrie- und Bürogebäudebereich vorgenommen werden.
Aufgrund der geringen Phasenverschiebung und der hohen Linearität ist dieser mit einem Kern aus µ-Metall ausgestattete Zangenstromwandler ausgezeichnet für Leistungsmessungen geeignet.
Lieferumfang
- 1 Bedienungsanleitung
