Digitus DK-1745-VH-10 Installationskabel CAT 7 S/FTP Orange 1000 m kaufen

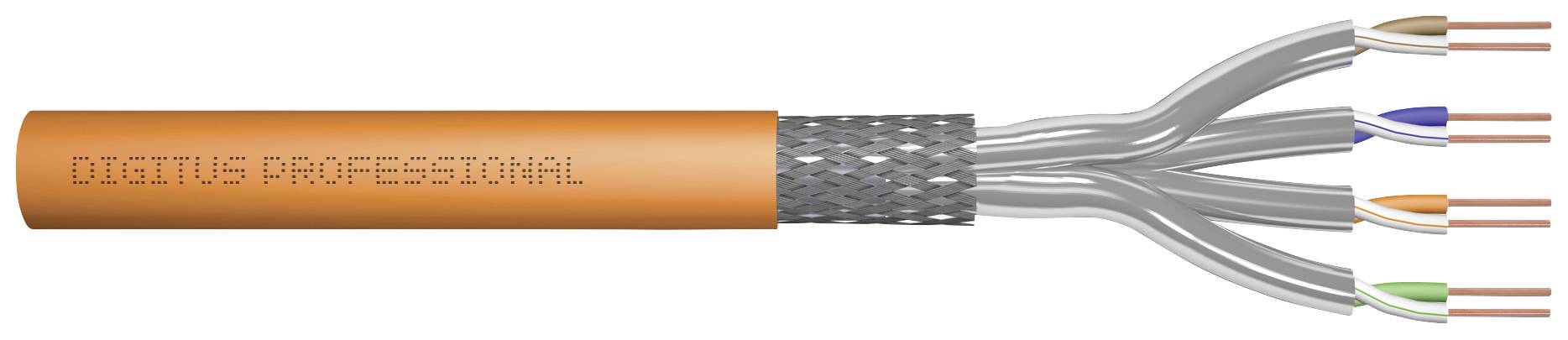

Ein orangefarbenes Kabel mit der Aufschrift 'Digitus Professional', das vier geschirmte Drähte in grün, blau, weiß und braun enthält.

Eine große, runde Kabelrolle mit orangefarbenem Kabel; markiert mit 'Digitus Professional' auf der Oberseite.

Eine große Kabelspule mit der Aufschrift 'DIGITUS Professional' und 'Professional Networking', aus Holz und Pappe gefertigt.

Ein offener Kabelkanal mit mehreren orangefarbenen Kabeln, die in eine Steckdosenleiste mit mehreren Steckplätzen führen.

Zwei elektrische Steckverbindungen mit orangefarbenen Kabeln montiert auf einer Metallschiene.

Ein Telekommunikationsverteiler mit roten Kabeln und weißen Verbindungsklemmen zeigt die Verkabelung für Netzwerkverbindungen.

'Diagramm zeigt verschiedene Netzwerkkabel: CAT 8.2 bis CAT 6. Länge und Frequenzen variieren von 250MHz bis 2000MHz, Bandbreite: 1 Gbit bis 40 Gbit.'

CAT 7 S/FTP Installationskabel, 1000m, Simplex, B2ca, geeignet für Ethernet mit 1200 MHz und 10 Gbit, -20 ° bis 50 °C, halogenfrei.

'Leistungsklassen' Tabelle: Schutzklasse B2 'Sehr hoch', Typprüfung erforderlich. Klassen C und D haben niedrigere Anforderungen.

'Querschnitt eines CAT 7 S/FTP Installationskabels. Zeigt Außenmantel, Isolierung, Geflechtschirmung, Folienabschirmung und aderpaare.'

'Beispiel einer CAT 7 S/FTP Installationskabel-Anwendung: Anschlussstecker (DN-93816) links, Kabelmitte, Stecker (DN-93835) rechts.'

'Tabelle der Leistungsparameter: Frequenz (MHz), ATT (dB), NEXT (dB), PS NEXT (dB), ACR (dB), PS ACR (dB), RL (dB), Effekt (dB), PS Effekt (dB).'

'Digitus' Produktdatenblatt, enthält Informationen zu Anwendungsmöglichkeiten, physikalischen und elektrischen Eigenschaften sowie mechanischen Daten.

1/13

Produkt-Art

Installationskabel

Spezifikation

CAT 7

Schirmung

S/FTP

Kabeltyp

S/FTP

Besonderheiten

Einzelschirm

für Einbau

Halogenfrei

montierbar

Simplex

doppelt geschirmt

Folienschirm

Flammwidrig

für Breitbandkabel-Dosen

für Konsolen-Port (Router/Switch)

für Leerrohr-Montage

Geflechtschirm

Gesamtschirm

Geschirmt

Massivdraht

Paarschirm

PE-Mantel

Rund

rauchgasarm

runder Leiter

Selbstverlöschend

Starr

starrer Innenleiter

verdrillte Paare

Datenblatt (PDF)

Sofort-Lieferung Di., 29. Sept.

151 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Preis/Einheit

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (1 m = 0,92 €)

915,13 €

zzgl. 63,00 €

zzgl. MwSt.

Sperrgutzuschlag

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

DIGITUS Cat.7 S/FTP Verlegekabel, 1000 m, simplex, B2ca

10 GBit Ethernet
1200 MHz Übertragungsfrequenz
Permanent Link zertifiziert
PoE Power over Ethernet Unterstützung
BauPVO Klasse B2ca (Überprüfen Sie das DoP für die Klassifizierung)

Unser Service für Sie

Technische Daten

Produkt-Art: Installationskabel

: CAT 7

: S/FTP

Kabeltyp: S/FTP

Besonderheiten: Einzelschirm
für Einbau
Halogenfrei
montierbar
Simplex
doppelt geschirmt
Folienschirm
Flammwidrig
für Breitbandkabel-Dosen
für Konsolen-Port (Router/Switch)
für Leerrohr-Montage
Geflechtschirm
Gesamtschirm
Geschirmt
Massivdraht
Paarschirm
PE-Mantel
Rund
rauchgasarm
runder Leiter
Selbstverlöschend
Starr
starrer Innenleiter
verdrillte Paare
Mehr anzeigen

Außen-Ø: 7.5 mm

Breite: 7.5 mm

Höhe: 7.5 mm

Herstellerfarbe: Orange

Frequenz (max.): 1200 MHz

Inhalt: 1000 m

AWG max.: 23

Abgepackt: Ja

Meterware: Ja

Herst.-Teilenr.: DK-1745-VH-10

Typ: DK-1745-VH-10

Isolationsmaterial: Polyurethan (PE)

Temperaturbereich, bewegt (min.): -20 °C

Temperaturbereich, bewegt (max.): 50 °C

Temperaturbereich, fest verlegt (min.): -20 °C

Temperaturbereich, fest verlegt (max.): 50 °C

Halogenfrei: Ja

Max. Liefermenge am Stück: 1000 m

Paarverseilt (Teil 1): Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3124582 Digitus DK-1745-VH-10 Installationskabel CAT 7 S/FTP Orange 1000 m

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3124582 Digitus DK-1745-VH-10 Installationskabel CAT 7 S/FTP Orange 1000 m

Beschreibung

Das Digitus Cat 7 Verlegekabel ist für den Einsatz im strukturierten Rechenzentrum und der Gebäudeverkabelung gemäß ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1 konzipiert. Das Kabel ist hervorragend für die Übertragung von analogen und digitalen Daten geeignet und unterstützt POE und POE+. Der Schirmaufbau setzt sich aus einzelgeschirmten Paaren mit einem verzinnten Kupfergeflecht zusammen, die exzellente Schirmung und elektrische Werte gewährleistet.

Ausführung

Leiter: Blanker Kupferdraht, AWG 23/1
System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3
Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab
Gesamtschirmung: Kupfergeflecht
Außenmantel: Eca bis B2ca gem. EN 50575; LSZH
Außenmantelstärke (nominal): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
Farbe: Orange (RAL 2008)
Mechanische Eigenschaften:
Zugentlastung: 150N max.
Dynamischer Biegeradius: 8x AD mm min.
Statischer Biegeradius: 4x AD mm min.
Transport- und Lagertemperaturbereich: -20 °C bis +60 °C
Betriebstemperaturbereich: -20 °C bis +50 °C
Installationstemperaturbereich: 0 °C bis +50 °C
Außendurchmesser Simplex (nominal): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
Gewicht (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
Elektrische Eigenschaften:
Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
Kapazität: 45 pF/m nominal @ 1 KHz
Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
Isolationswiderstand: 5 GOhm x km min.
Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand)
Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand)
Betriebsspannung: 72 Vdc max.
Außenmantel: Dca-s2 d1 a1 gem. EN 50575; LSZH
Kopplungsdämpfung: CA-Type 1b
Phasenverzögerung: 450 nS/100 m max.
Laufzeitverzögerung: 10 nS/100 m max.
Trennklasse: „d“ gem. EN 50174-2
NVP: 79%
Sortiment: Twisted Pair Installationskabel
Kategorie: CAT 7
Schirmung: S-FTP, Paare in Metallfolie und Geflecht geschirmt
BauPVO: B2ca
Länge: 1000 m
Farbe: orange
Kabelaufbau: 4 x 2 AWG 23/1, massives Twisted Pair
Mantel: LSOH

Beschreibung

Ausführung

Leiter: Blanker Kupferdraht, AWG 23/1
System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3
Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
Abschirmung der Einzelpaare: aluminiumkaschierte Polyesterfolie, deckt 100 % ab
Gesamtschirmung: Kupfergeflecht
Außenmantel: Eca bis B2ca gem. EN 50575; LSZH
Außenmantelstärke (nominal): 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
Farbe: Orange (RAL 2008)
Mechanische Eigenschaften:
Zugentlastung: 150N max.
Dynamischer Biegeradius: 8x AD mm min.
Statischer Biegeradius: 4x AD mm min.
Transport- und Lagertemperaturbereich: -20 °C bis +60 °C
Betriebstemperaturbereich: -20 °C bis +50 °C
Installationstemperaturbereich: 0 °C bis +50 °C
Außendurchmesser Simplex (nominal): 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca)
Gewicht (kg/km): 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
Elektrische Eigenschaften:
Impedanz: 100±15 Ohm @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
Kapazität: 45 pF/m nominal @ 1 KHz
Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
Isolationswiderstand: 5 GOhm x km min.
Gleichstromwiderstand: 95 Ohm/km max. (2% max. unbalancierter Widerstand)
Schleifenwiderstand: 190 Ohm/km max. (2% max. unbalancierter Widerstand)
Betriebsspannung: 72 Vdc max.
Außenmantel: Dca-s2 d1 a1 gem. EN 50575; LSZH
Kopplungsdämpfung: CA-Type 1b
Phasenverzögerung: 450 nS/100 m max.
Laufzeitverzögerung: 10 nS/100 m max.
Trennklasse: „d“ gem. EN 50174-2
NVP: 79%
Sortiment: Twisted Pair Installationskabel
Kategorie: CAT 7
Schirmung: S-FTP, Paare in Metallfolie und Geflecht geschirmt
BauPVO: B2ca
Länge: 1000 m
Farbe: orange
Kabelaufbau: 4 x 2 AWG 23/1, massives Twisted Pair
Mantel: LSOH
