Hager ZB323Q15EN Komplettschrank Aufputz Inhalt 1 St. kaufen

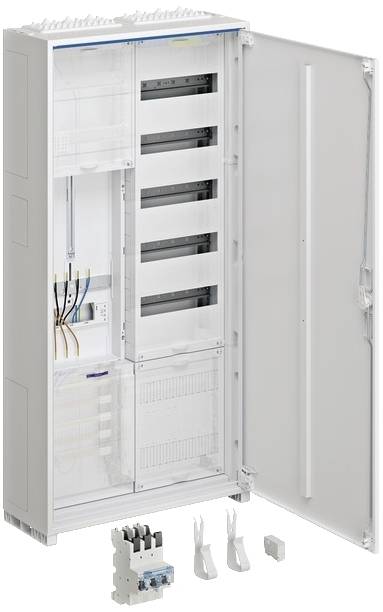

'Offener Elektroschrank mit sichtbaren Kabeln und leeren Betriebseinheiten. Zubehörteile liegen vor dem Schrank auf dem Boden.'

Produkt-Art

Komplettschrank

Montageart

Aufputz

Breite

550 mm

Höhe

1100 mm

Tiefe

205 mm

Datenblatt (PDF)

6 Stück

Verkauf und Versand:

Anzahl

Stück

Gesamt

€

Nur noch 6 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Kostenfreier Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Hager ZB323Q15EN Komplettschrank univ.Z 1100mm 1ZP 2feld 3Punkt VT5rh APZ SLS50A

1.100 x 550 x 205 mm

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Bemessungsstrom: 63 A, Ausführung: 1-stöckig , Anzahl der Zählerplätze: 1 , Anzahl der TSG-Plätze: 0 , Unterer Anschlussraum: mit Sammelschiene 5-polig , Werkstoff: sonstige , Farbe: weiß , RAL-Nummer: 9010 , Anzahl der Verteilerreihen: 5 , Anzahl der Felder: 2 , Mit Montageplatte: Nein , Schutzart (IP): IP44 , Breite: 550 mm, Höhe: 1100 mm, Tiefe: 205 mm, Einbaubreite: 550 mm, Einbauhöhe: 1100 mm, Einbautiefe: 205 mm

Produkt-Art: Komplettschrank

Montageart: Aufputz

Breite: 550 mm

Höhe: 1100 mm

Abm.: (B x H x T) 550 x 1100 x 205 mm

Tiefe: 205 mm

Inhalt: 1 St.

Gewicht: 0

Dokumente & Downloads

Datenblatt

Datenblatt 3198586 Hager ZB323Q15EN Komplettschrank Aufputz Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3198586 Hager ZB323Q15EN Komplettschrank Aufputz Inhalt 1 St.

Beschreibung

Komplettschrank,universZ,1ZP,3-Pkt,VT5,APZ,SLS 50A,1100x550x205mm,IP44. Zählerschranklösung Schrankgehäuse nach DIN VDE 0603/1, Maßnorm DIN 43 870 zur Aufputz, Unterputz oder teilversenkter Montage. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten. Rückseitige Vorprägung im Kunststoffteil. Sammelschienendurchführungen als beidseitige seitliche werkzeuglos zu öffnende Flansch im unteren Bereich als Möglichkeit zur Sammelschienenverbindung von verschiedenen Schränken oder in Verbindung mit einem Kabelanschlusskasten und Anschlusssatz. Neben der Durchführung im NAR zusätzlich Öffnungen im Bereich des AAR (für Bauhöhe 1100 und 1400 mm) und RfZ (für Bauhöhe 1100mm). Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE). Hinweis: Die Hauptleitung ist nach VDE-AR-N 4100:2019-04 von unten oder seitlich in den unteren Anschlussraum des Zählerschrankes einzuführen und dort anzuschließen. Höhe: __ mm (1100mm oder 1400mm) Breite: __ mm Tiefe: 205 / 160 mm, RAL-Farbe: 9010 Schutzart 44, Schutzklasse II Nennstrom des Sammelschienensystems 250 A Ausführung nach VDE-AR-N 4100:2019-04 Zähleranlage für __ Zählerplatz(e). Nach den technischen Anschlussbedingungen (TAB) des VNB __ für: __ Elektronische Haushalts-Zähler (eHZ) oder __ Zähler mit 3-Punktbefestigung (3HZ). __ für Bezugsanlagen mit haushaltsüblichem Verbrauch max. 63 A (10mm²) nach DIN 18015-1 ( __ Wohnungen, __ Allgemein, __ Reserve, __ Wärmepumpe) __ für Dauerstromanwendungen max. 32 A (10 mm²) nach VDE-AR-N 4100:2019-04 (z.B. PV bis 22 KW) __ für Dauerstromanwendunge
