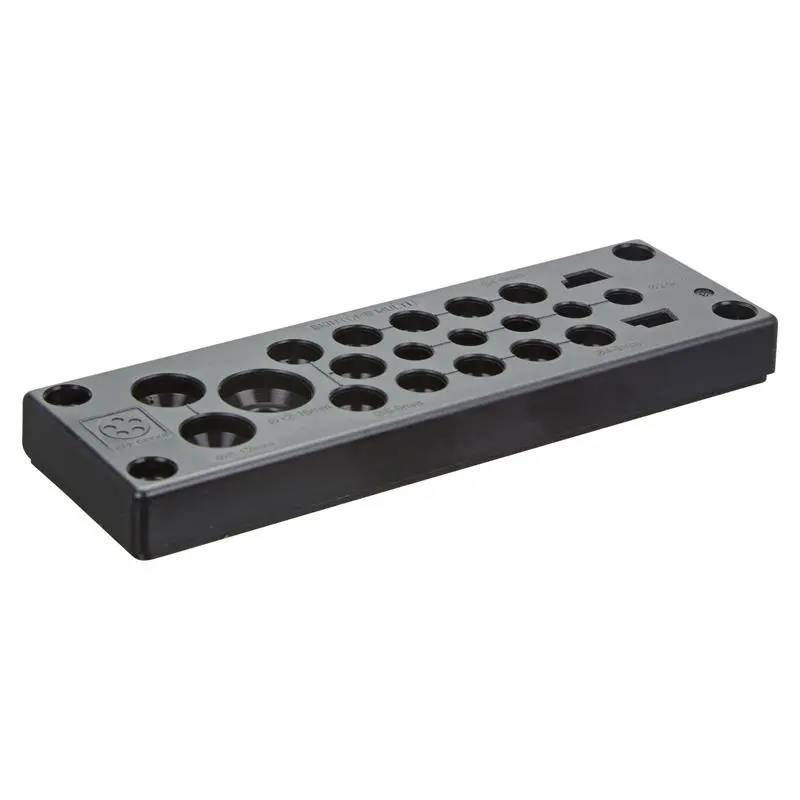

LAPP SKINTOP® MULTI Version 2 Mehrfachkabeldurchführungsplatte Klemm-Ø (max.) 16 mm Plattenstärke (max.) 14 mm Polycarbo
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Mehrfachkabeldurchführungsplatte
Material
Polycarbonat
Klemm-Ø (min.)
2 mm
Klemm-Ø (max.)
16 mm
Ausführung
5 x 2-6 mm, 8 x 4-8 mm, 3 x 5-9 mm, 2 x 8-12 mm, 1 x 12-16 mm, 2 x AS-I BUS oder 2 x 2-4 mm
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Mehrfachkabeleinführungen Serie SKINTOP® MULTI
Herstellerinformation
Highlights & Details
- schwarz
Technische Daten
- Farbe: schwarzVerpackungseinheit: 1 StückMaße (cm): 0 × 0 × 0Bruttogewicht: 0,113 kg, Nettogewicht: 0 kgECLASS 7: Einführungsflansch für Kleingehäuse/Schaltschrank (27142421)
- Produkt-Art
Mehrfachkabeldurchführungsplatte
- Ausführung
5 x 2-6 mm, 8 x 4-8 mm, 3 x 5-9 mm, 2 x 8-12 mm, 1 x 12-16 mm, 2 x AS-I BUS oder 2 x 2-4 mm
- Material
Polycarbonat
- Länge
144 mm
- Höhe
46 mm
- Klemm-Ø (min.)
2 mm
- Klemm-Ø (max.)
16 mm
- Plattenstärke (max.)
14 mm
- Min. Temperatur
-30 °C
- Max. Temperatur
100 °C
IP68
- Gewicht
0.0000 kg
- Inhalt
1 St.
- Herst.-Teilenr.
52220073
- Typ
SKINTOP® MULTI Version 2
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1526169 LAPP SKINTOP® MULTI Version 2 Mehrfachkabeldurchführungsplatte Klemm-Ø (max.) 16 mm Plattenstärke (max.) 14 mm Polycarbo
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1526169 LAPP SKINTOP® MULTI Version 2 Mehrfachkabeldurchführungsplatte Klemm-Ø (max.) 16 mm Plattenstärke (max.) 14 mm Polycarbo
Beschreibung
Kompakte Mehrfachkabeleinführung mit innovativer Gel-Technologie
Schwarz
Werkstoff Rahmen: Polycarbonat
Werkstoff Dichtung: Gel
Max. 21 Durchführungen (5 x 2…6 mm; 8 x 4…8 mm; 3 x 5..9 mm; 2 x 8…12 mm; 1 x 12…16 mm; 2 x AS-i Flachkabel oder 2 x 2…4 mm)
Temperaturbereich: -30...110 °C
Schutzart: IP68
Die kompakte Mehrfacheinführung mit innovativer Gel-Technologie SKINTOP MULTI Version 2 – 52220073 von LAPP kann zu Installation von nicht konfektionierten Kabel verwendet werden. Dank der hohen Packungsdichte bietet die SKINTOP MULTI Version 2 Platz für maximal 21 Leitungen mit verschiedenen Durchmessern 5 x 2…6 mm, 8 x 4…8 mm, 3 x 5…9 mm, 2 x 8…12 mm, 1 x 12…16 mm und 2 x AS-i Flachkabel oder 2 x 2…4 mm. Durch die innovative Gel-Dichtung erreicht die Mehrfacheinführung die Schutzart IP68 nach EN 62444. SKINTOP MULTI Version 2 zeichnet sich durch Ihre Öl- UV und Ozonbeständigkeit und findet somit überall im Maschinen- und Anlagenbau ihre Anwendung.
