Lasttrennschalter 3polig 125 A 4 Wechsler 690 V/AC Siemens 3KD32322NE100 kaufen

Ein dreipoliger elektrischer Leistungsschalter von Siemens zur Steuerung und zum Schutz elektrischer Schaltungen in einem Schaltschrank.

Abbildung ähnlich

Schema einer elektrischen Schaltung mit vier Verbindungsleitungen, gekennzeichnet durch Zahlen 1 bis 4 und verbindenden Knotenpunkten.

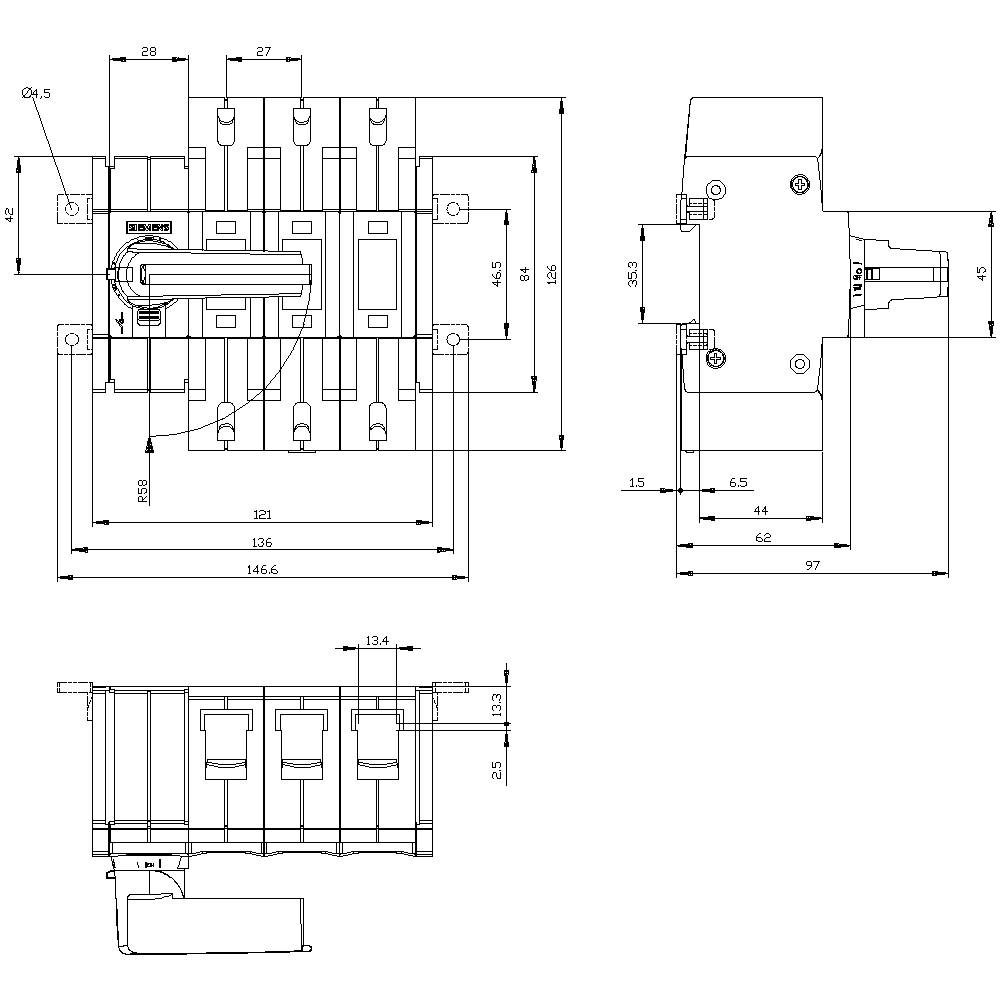

Technische Zeichnung eines elektrischen Schalters mit angegebenen Maßen. Frontal-, Seiten- und Draufsicht sind abgebildet.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

125 A

Kontaktart

4 Wechsler

Datenblatt (PDF)

Verkauf und Versand:

Conrad Electronic AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (189,07 € / Stück)

€

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

Lasttrennschalter 125A, Baugr. 2, 3-polig Frontantrieb links Komplettger?t

Hauptschalter,Lasttrennschalter,SENTRON,Schalter,Trennschalter,Umschalter

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 1500
Farbe des Betätigungselements: grau
Verlustleistung: 9.6 W
Ausführung des elektrischen Anschlusses: Rahmenklemme
Baugröße des Lasttrennschalters: 2
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm

Produkt-Art: Lasttrennschalter

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 121 x 126 x 97 mm

Nennstrom: 125 A

Nennstrom - gerundet: 125 A

Ausführung: Schalter

Breite: 121 mm

Höhe: 126 mm

Tiefe: 97 mm

: 0

: 0

: 125 A

: 3

: IP20

: 4

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: langer Drehgriff

: TRUE

: TRUE

: TRUE

: 55 kW

: 4 kA

: grau

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 125 A

: 55 kW

: FALSE

: 125

: sonstige

Dokumente & Downloads

Datenblatt

Datenblatt 1750431 Lasttrennschalter 3polig 125 A 4 Wechsler 690 V/AC Siemens 3KD32322NE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1750431 Lasttrennschalter 3polig 125 A 4 Wechsler 690 V/AC Siemens 3KD32322NE100

Beschreibung

Lasttrennschalter 125A, Baugr. 2, 3-polig Frontantrieb links Komplettgerät mit Direktantrieb grau Rahmenklemme Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
