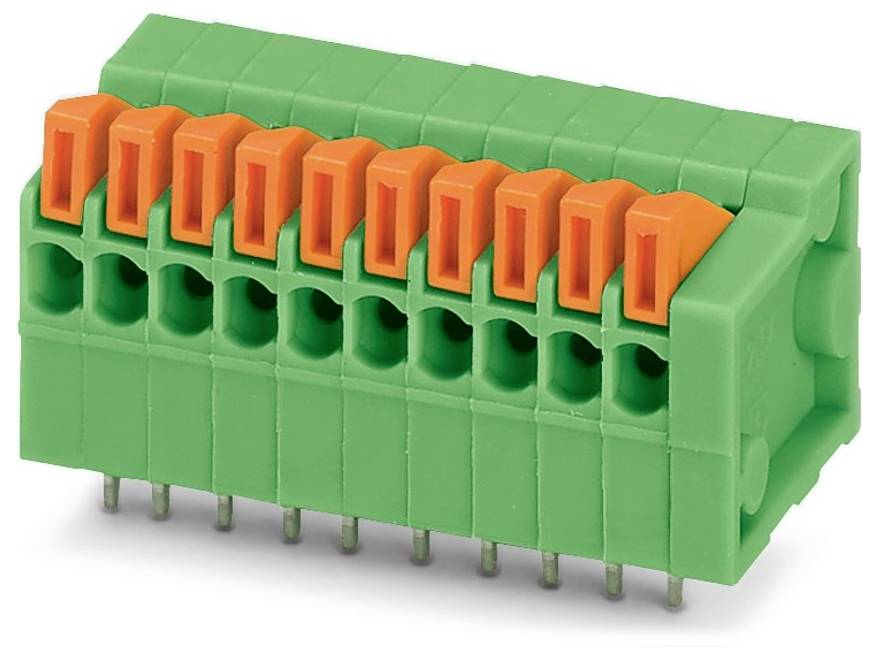

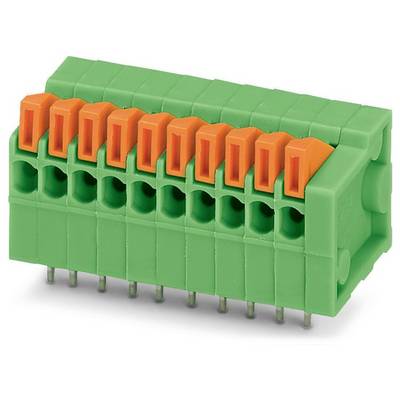

Phoenix Contact 1700224 Leiterplattenklemme Grün 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leiterplattenklemme
RM
2.54 mm
Polzahl je Reihe
11
Typ
FFKDSA1/H-2,54-11
Anzahl Reihen
1
Datenblatt (PDF)
100 Set(s)
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl (Packungsgröße 10 St.)
Gesamt
43,47 €
zzgl. MwSt.
5,40 €
Technische Daten
- Anschließbarer Leiterquerschnitt eindrähtig: 0.14-0.5 mm²
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14-0.5 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5-0.5 mm²
- Anschlussart Leiter: Federzuganschluss
- Anschlussart Leiterplatte: Lötanschluss
- Anzahl der elektrischen Anschlüsse: 11
- Anzahl der Etagen: 1
- Art der Banderolierung: Karton (für SMD)
- Art der Leiterplattenbefestigung: Anschlusskontakt
- Befestigungsart: löten
- Bemessungsstoßspannung: 2.5 kV
- Bemessungsstrom In: 6 A
- Betriebstemperatur: -40-100 °C
- Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
- Durchmesser Anschlusspin: 1.1 mm
- Länge des Pins: 3.4 mm
- Rastermaß der Anschlüsse: 2.54 mm
- Verschmutzungsgrad: 2
- Werkstoff der Anschlussoberfläche: Zinn
- Werkstoff des Isolierkörpers: sonstige
- Überspannungskategorie: III
- Typ
FFKDSA1/H-2,54-11
- Produkt-Art
Leiterplattenklemme
- RM
2.54 mm
- Anzahl Reihen
1
- Polzahl je Reihe
11
- Nennstrom
6 A
- Nennstrom - gerundet
6 A
- Herstellerfarbe
Grün
- Herst.-Teilenr.
1700224
- Inhalt
10 St.
- Höhe
16 mm
- Gehäusefarbe
Grün
- Bemessungsspannung
160 V
Dokumente & Downloads
Datenblatt
Datenblatt 3573055 Phoenix Contact 1700224 Leiterplattenklemme Grün 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3573055 Phoenix Contact 1700224 Leiterplattenklemme Grün 10 St.
Beschreibung
Leiterplattenklemme, Nennstrom: 6 A, Bemessungsspannung (III/2): 160 V, Nennquerschnitt: 0,5 mm², Anzahl der Potenziale: 11, Anzahl der Reihen: 1, Polzahl pro Reihe: 11, Artikelfamilie: FFKDS(A) 0,5/..-H, Rastermaß: 2,54 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,4 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton
