Schlegel STLO_M05 Drucktaster tastend IP65, IP67 1 St. kaufen

Ein runder, silberner Druckknopf mit Gewinde und schwarzer Basis, verwendet als Bedienungs- oder Steuerungselement in Geräten.

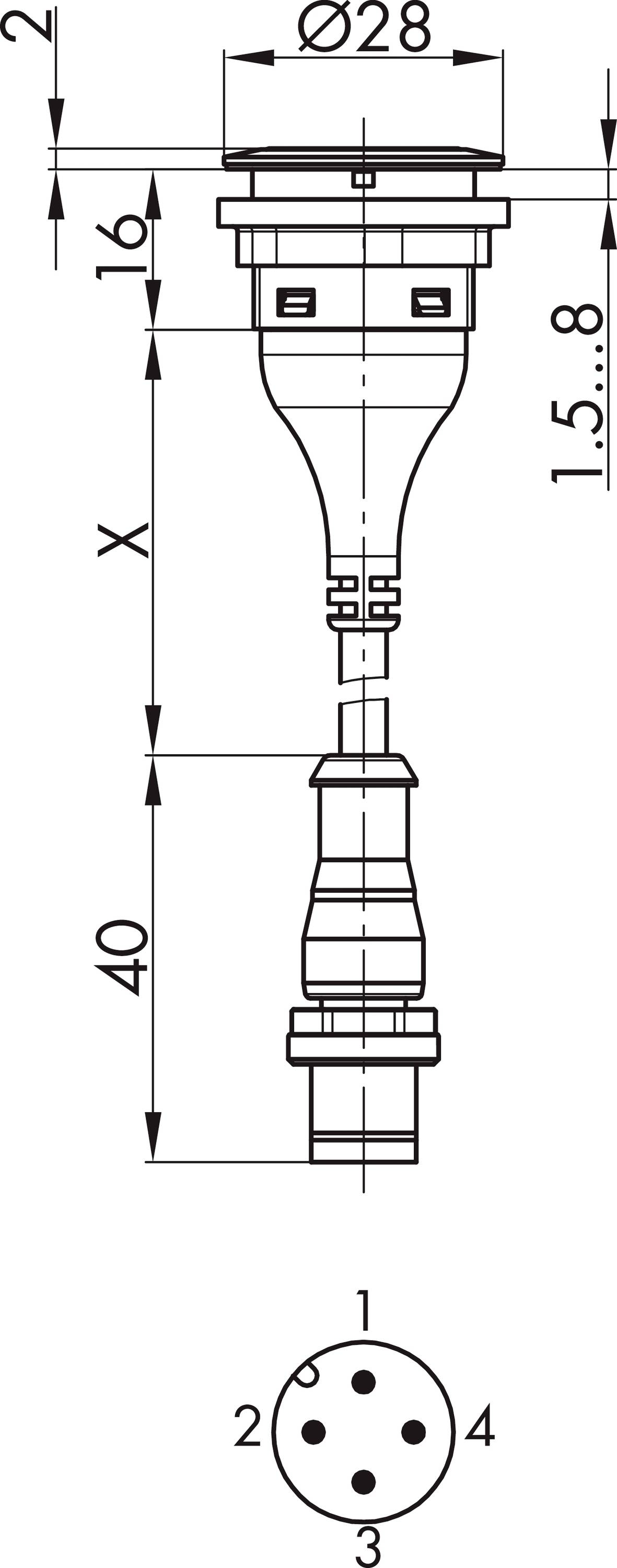

Technische Zeichnung eines zylindrischen Bauteils mit Maßen: Durchmesser 28 mm, Höhe 40 mm. Detaillierte Ansicht von Steckerpins (1 bis 4).

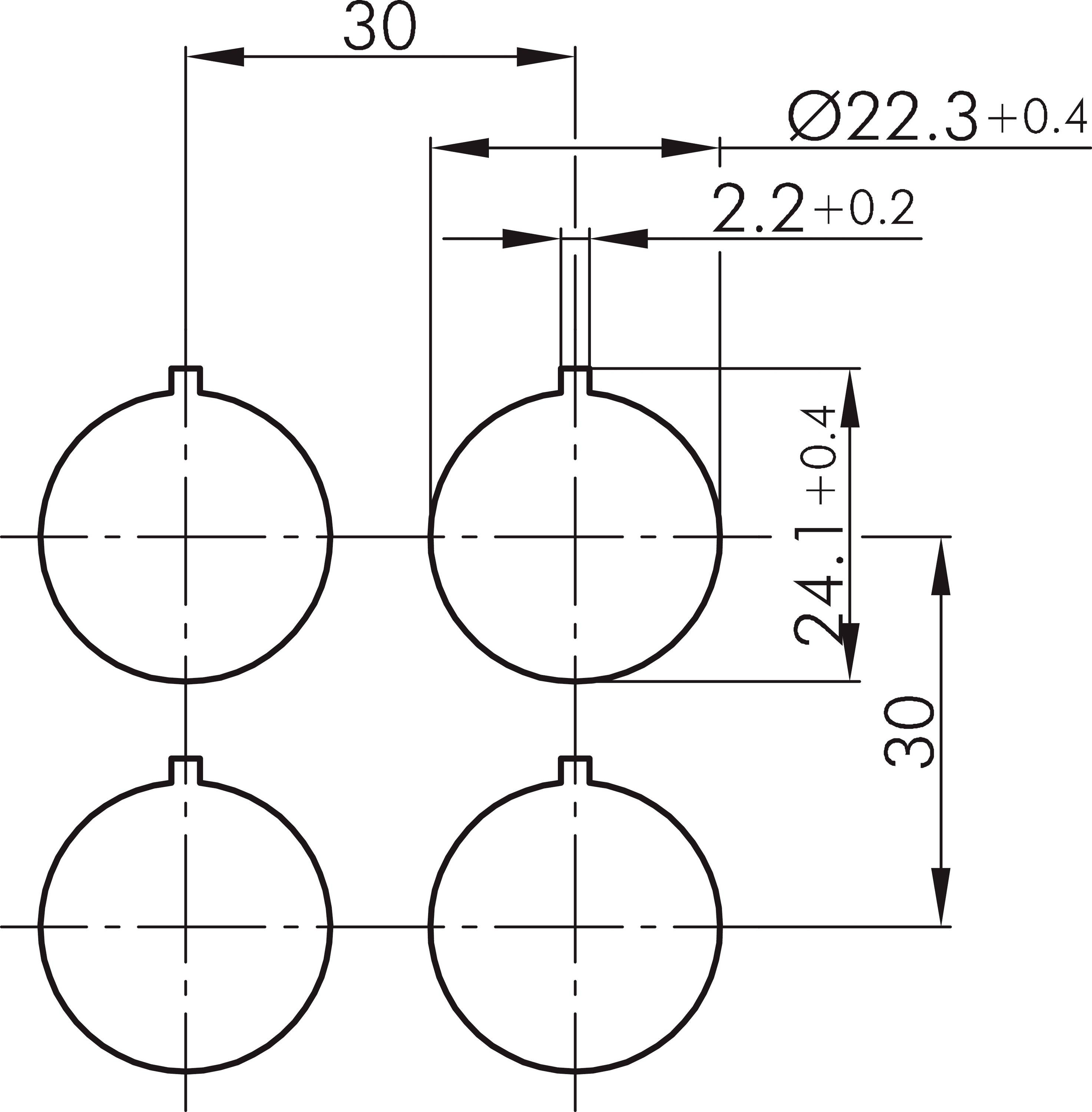

Technische Zeichnung von vier Kreisen in einem quadratischen Muster, mit Bemaßungen: Ø22,3 mm und Abständen von 30 mm horizontal und vertikal.

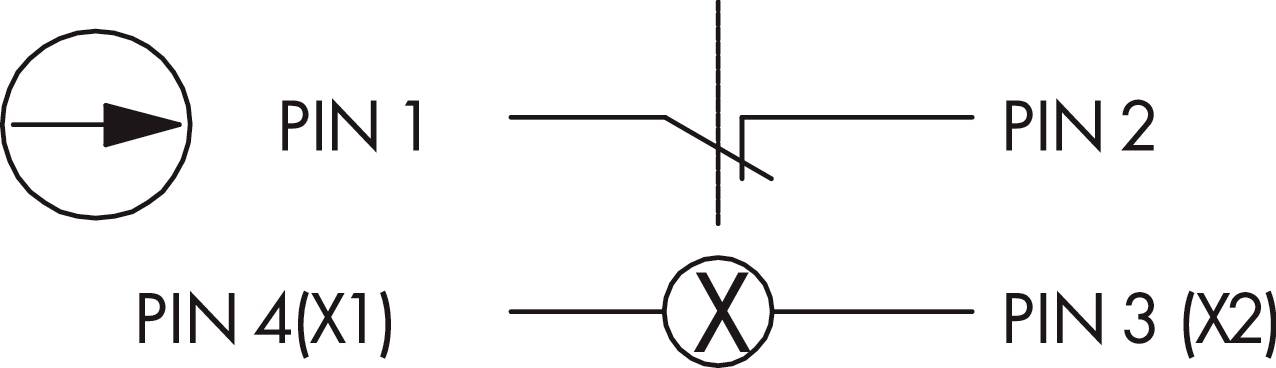

Schaltplan zeigt einen Diode, einen einfachen Schalter und eine Kreuzverbindung, beschriftet mit 'Pin 1', 'Pin 2', 'Pin 3 (X2)', 'Pin 4 (X1)'.

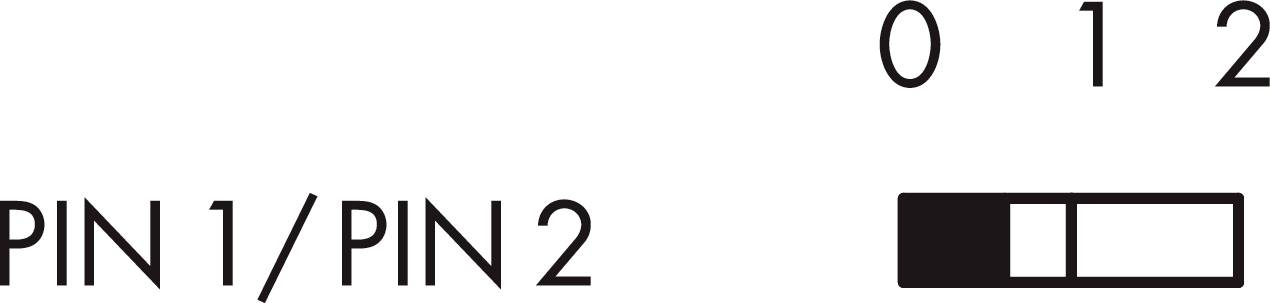

'PIN 1/PIN 2' mit Schieberegler, Stufen von 0 bis 2. Der Regler zeigt auf Stufe 1.

1/5

Abbildung ähnlich

Produkt-Art

Drucktaster

Beleuchtungsart

LED

Kontaktart

1 Öffner

Anschluss

M12 Stecker

Einbau-Ø

22.3 mm

Datenblatt (PDF)

6 Stück

Verkauf und Versand:

Conrad Electronic AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (55,45 € / Stück)

€

Nur noch 6 Stück verfügbar

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Rubrik: Drucktaste
Baureihe: SHORTRON®-M12
Schutzart: IP65 / IP67 (von hinten IP65)
Beleuchtung: ja
Beschriftbar: ja
Kontaktwerkstoff: AgNi
Normen: EN 60947-5-1, EN 61058-1
Kontaktart: 1Ö
Anschlussart: M12 4-pol. mit PUR-Kabel, A-kodiert; Länge 25 cm; Litzen 4 x 0,34 mm² (AWG22)
Lampenfassung: keine, weiße 3 mm LED integriert
Schaltfunktion: Tastfunktion
Hub: 2,3 mm
Zwangsöffnung: gemäß EN60947-5-1, Anh. K
Elektrische Lebensdauer: 1 Mio. Schaltspiele DC13: max. 100.000
Mechanische Lebensdauer: 1 Mio. Schaltspiele
Einbauöffnung: Ø 22,3 mm
Kabellänge (X): 250±30 mm
Frontrahmen: silberfarben
Betriebstemperatur: -25°C ... 70°C
Lagertemperatur: -40°C ... 80°C
Form: rund

Produkt-Art: Drucktaster

Gehäuse-/Knopffarbe: Silber

Funktionen: tastend

Ausführung: Beschriftbar

Beleuchtungsart: LED

Kontaktart: 1 Öffner

Kontaktmaterial: AgNi

Anschluss: M12 Stecker

Min. Temperatur: -40 °C

Form: rund

Max. Temperatur: +80 °C

Mechanische Lebensdauer: 1 Mio. Schaltspiele

Einbau-Ø: 22.3 mm

Elektrische Lebensdauer: 1 Mio. Schaltspiele DC13: max. 100.000

: IP65
IP67

Inhalt: 1 St.

Typ: STLO_M05

Dokumente & Downloads

Datenblatt

Datenblatt 2865189 Schlegel STLO_M05 Drucktaster tastend IP65, IP67 1 St.

Beschreibung

SHORTRON®-M12 Leucht-Wahltaster rastend 1Ö Kabellänge 25CM umspritzt

Hinweise

Bei der Schaltstellungs-Beschreibung bedeuten die Werte in den Klammern, dass es sich um eine tastende Funktion handelt.

Häufig gesuchte Druckschalter, Drucktaster:

Weitere interessante Produkte

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

Schlegel STLI_M03 Drucktaster tastend IP65, IP67 1 St.

Conrad Electronic

58,82 €^*

Joy-it BUTTON22C-M-GR BUTTON22C-M-GR Tastschalter 250 V/AC 15 A 1 x Ein/Aus tastend Grün (Ø x H) 24.80 mm x 34.50 mm IP6

Conrad Electronic

11,76 €^*

RAFI 1.30.276.701/0000 RAFIX 22 FS Pilzdrucktaster tastend (L x B x H) 29.8 x 29.8 x 42.1 mm 1 St.

Conrad Electronic

17,64 €^*

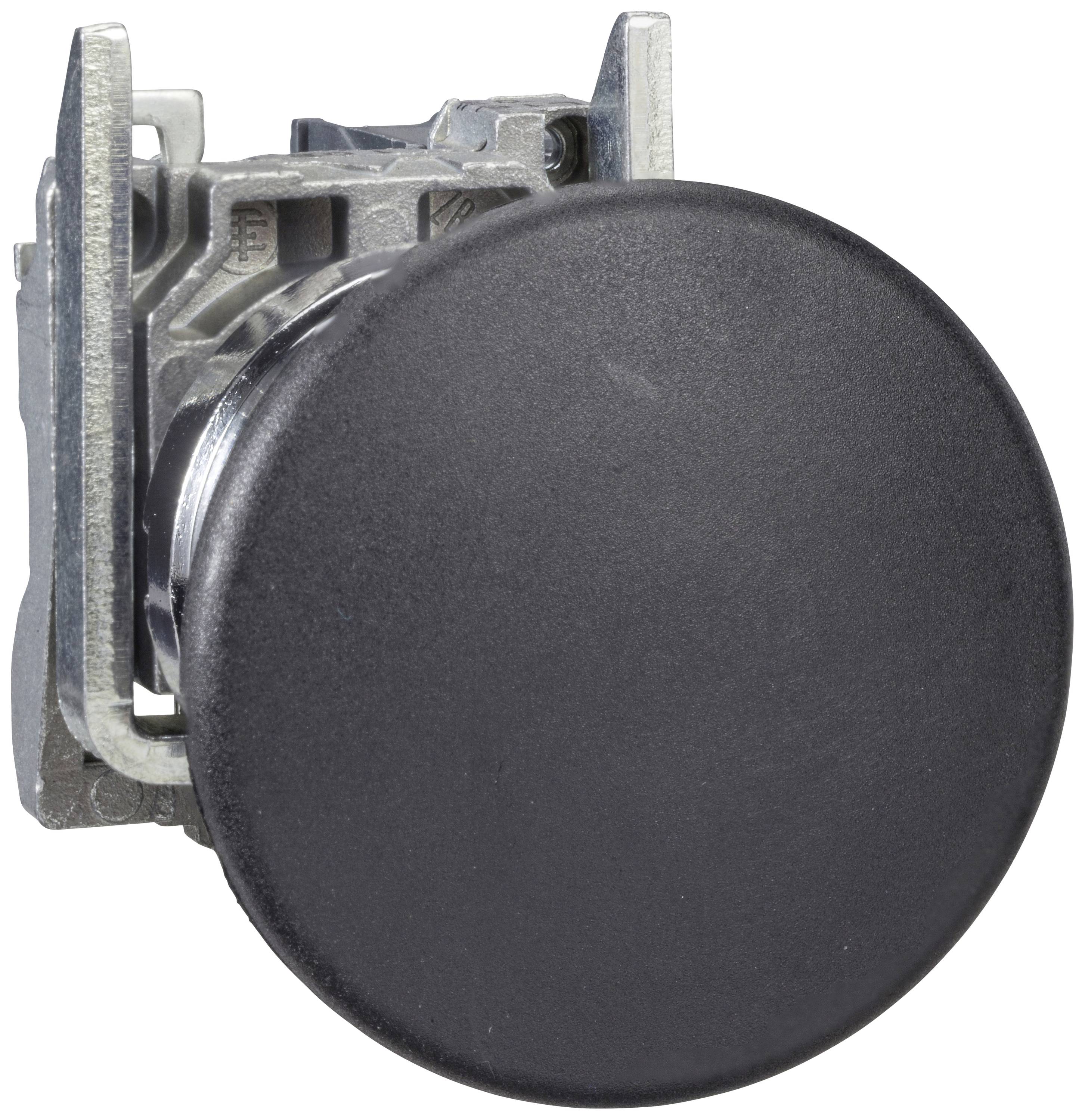

Schneider Electric XB4BC21EX XB4BC21EX Pilzdrucktaster 600 V 6 A tastend IP66 1 St.

Conrad Electronic

67,22 €^*

RAFI 1.15.210.121/2200 LUMOTAST 16 Leuchtdrucktaster 35 V 0.1 A tastend (L x B x H) 23.5 x 23.5 x 22.3 mm 1 St.

Conrad Electronic

16,80 €^*

-11%

C & K Switches PNP8E2D2Y03QE Push button PNP Series Drucktaster 32 V/DC 1 x Aus/(Ein)/Ein IP68 1 St. Bulk

Conrad Electronic

22,68 €

20,16 €^*

-16%

eao 45-2828.1C90.001 Drehschalter IP69K 1 St.

Conrad Electronic

21,00 €

17,64 €^*

Idec LB6ML-M1T64PW LB6ML-M1T64PW Leuchtdrucktaster 250 V, 125 V, 30 V 5 A 2 x Aus/(Ein) tastend (Ø) 22 mm IP65 1 St.

Conrad Electronic

24,36 €^*

APEM IFS3Z1AD600 IFS3Z1AD600 Drucktaster 50 V/DC 0.1 A 1 x Aus/(Ein) tastend IP67 1 St.

Conrad Electronic

13,44 €^*

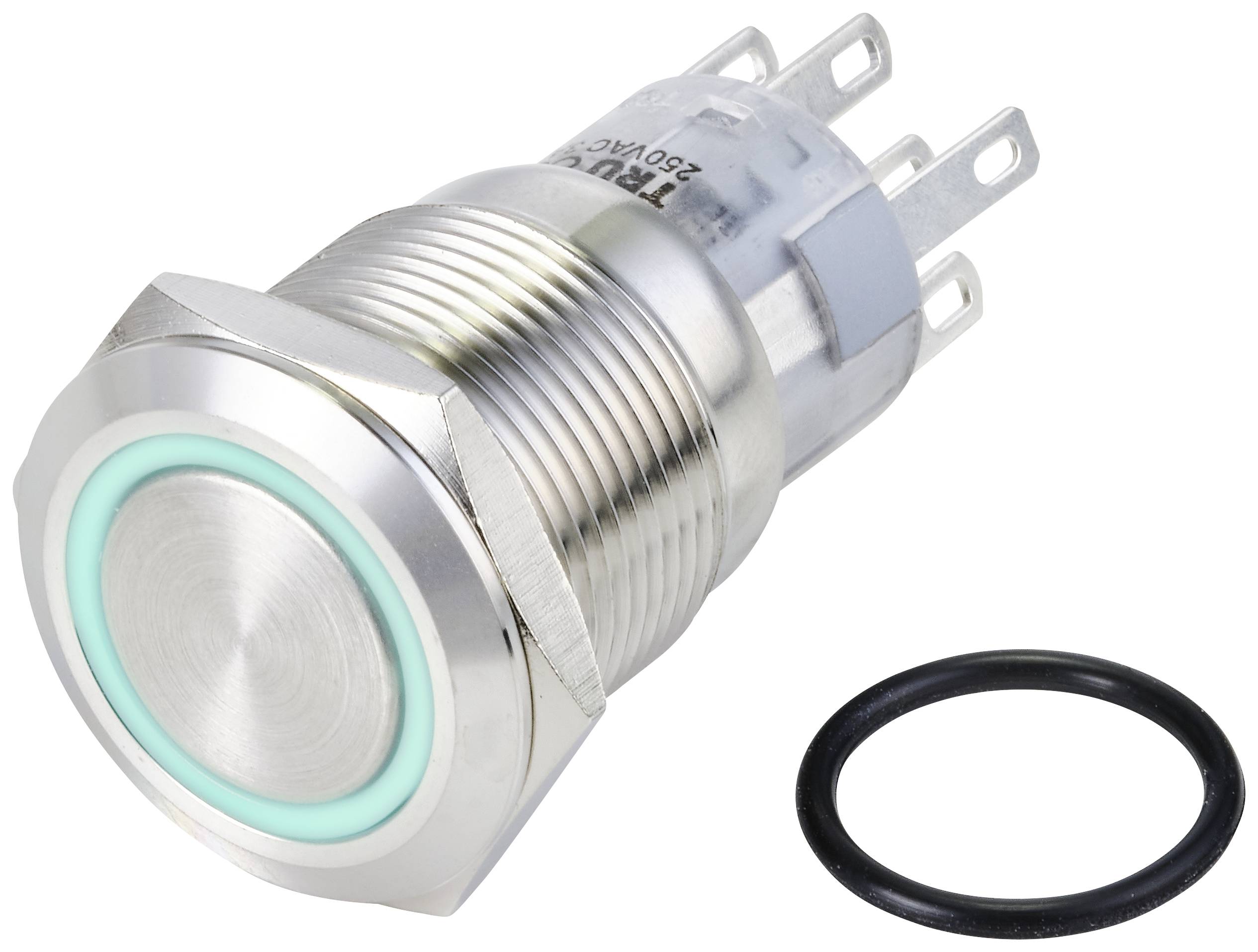

TRU COMPONENTS TC-10090984 LAS1-AGQ-22ZE/B/24V/S Vandalismusgeschützter Drucktaster 250 V/AC 3 A 2 x Ein/Ein rastend Bla
