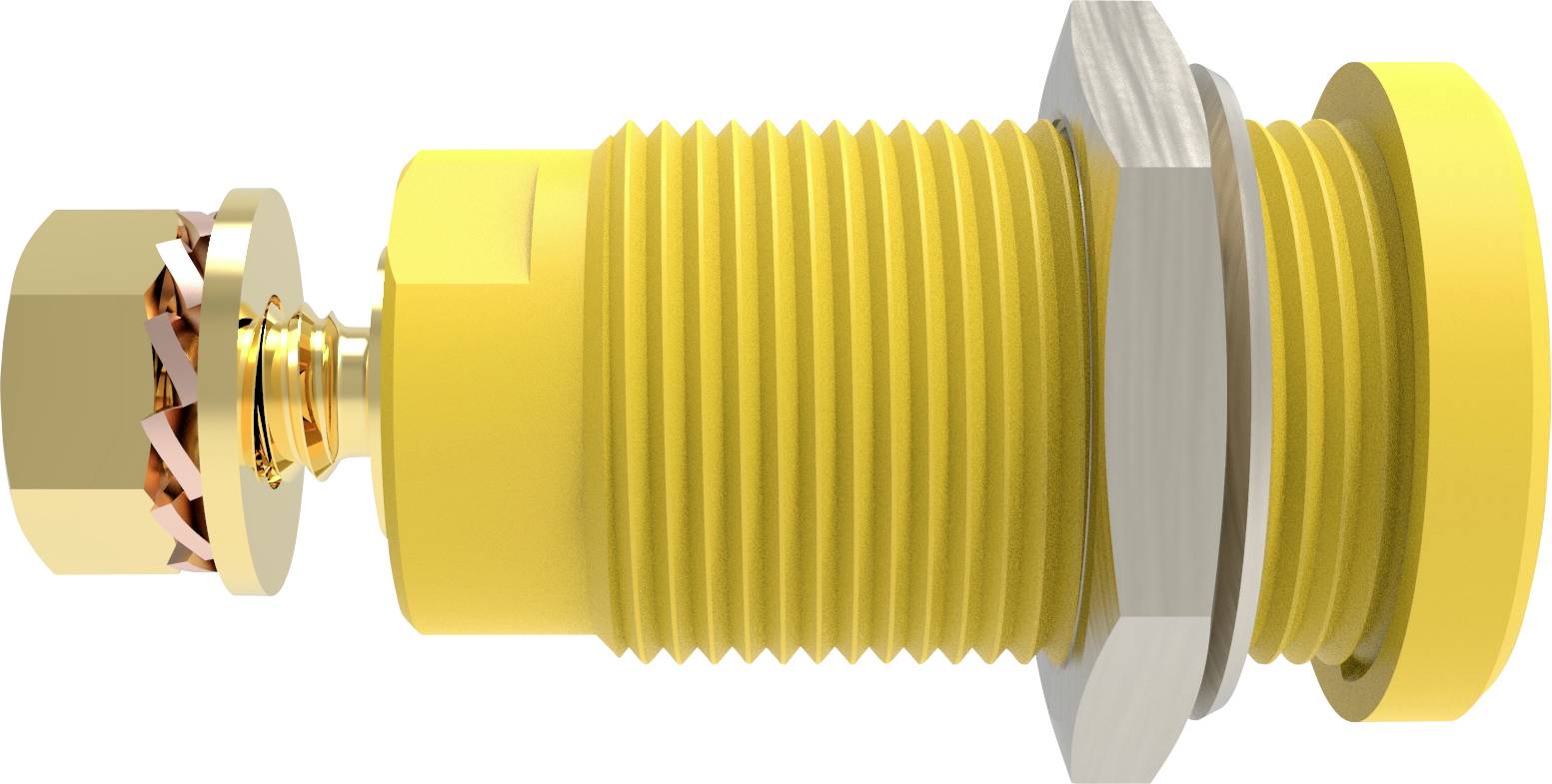

Schützinger DI SEB 9424 Au / GE Sicherheits-Einbaubuchse gerade Gelb 1 St.
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheits-Einbaubuchse
Bauform
gerade
Anschluss
Buchse
Schrauben
Nennstrom
32 A
Nennstrom - gerundet
32 A
Datenblatt (PDF)
15 Stück
Verkauf und Versand:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
7,55 €
5
6% = 0,46 €
7,09 €
10
8% = 0,61 €
6,94 €
25
10% = 0,76 €
6,79 €
50
11% = 0,84 €
6,71 €
100
13% = 0,99 €
6,56 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (7,55 € / Stück)
€
Highlights & Details
Sicherheits-Einbaubuchse DI SEB 9424 Au / GE
- Sicherheits-Einbaubuchse
- zum Einbauen in Frontplatten bis 3 mm Dicke
- Befestigung mittels einer Sechskantmutter
- M12 x 0,75 und einer Federscheibe
- Montagebohrung Ø 12,2+0,1 mm
Technische Daten
- Farbe: Gelb
- Durchmesser Buchse: 4 mm
- Anschluss 1: Buchse
- Anschluss 2: Schrauben
- Ausführung: 4 mm-Sicherheits-Programm
- Kontaktteile: vergoldet
- Isolierteile: PA 6.6 (Polyamid) UL94 - V2
- Montagebohrung: 12.2 mm
- Anschluss: M4 x 0.7 Mutter
- Durchgangswiderstand: 7 mΩ / 5 mΩ
- Bemessungsspannung: 1500V DC 1000V CAT III 600V CAT IV
- Bemessungsstrom: 32 A
- Betriebstemperatur: von -25 °C bis +80 °C
- Anzugsdrehmoment der Befestigungsmutter: 45 Ncm
- Anzugsdrehmoment der Mutter M4: 100 Ncm
- Produkt-Art
Sicherheits-Einbaubuchse
- Bauform
gerade
- Nennstrom
32 A
- Nennstrom - gerundet
32 A
- Anschluss
Buchse
Schrauben
- Herstellerfarbe
Gelb
- Isolierungsart
Vollisoliert
- Herst.-Teilenr.
99023254
- Typ
DI SEB 9424 Au / GE
- Ausführung
4 mm-Sicherheits-Programm
- Buchsen-Ø
4 mm
- Gewindetyp
M4 x 0.7 Mutter
- Inhalt
1 St.
- Isolationsmaterial
PA 6.6 UL94 - V2
- Kontaktmaterial
Vergoldet
- Nennspannung
1500 V/DC
1000 V
600 V
- Temperaturbereich
von -25 °C bis +80 °C
- Max. Durchgangs-Widerstand
5 mΩ
Dokumente & Downloads
Datenblatt
Datenblatt 3385776 Schützinger DI SEB 9424 Au / GE Sicherheits-Einbaubuchse gerade Gelb 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3385776 Schützinger DI SEB 9424 Au / GE Sicherheits-Einbaubuchse gerade Gelb 1 St.
Information
Information 3385776 Schützinger DI SEB 9424 Au / GE Sicherheits-Einbaubuchse gerade Gelb 1 St.
Beschreibung
Ausführungen in Vollmetall sowie für den isolierten Einbau. Berührungsgeschützte Sicherheitsbuchsen für den Einsatz bis 1000 V nach EN 61010-031.
Sicherheitsbuchsen zum Umrüsten von alten 4 mm Buchsen.
Anschluss für die Leiterplattenmontage, für Kabelschuhe oder mit Flachsteckeranschluss.
Bis zu 32 A belastbar. Ausführungen mit vernickelter oder vergoldeter Oberfläche.
Sicherheitsbuchsen zum Umrüsten von alten 4 mm Buchsen.
Anschluss für die Leiterplattenmontage, für Kabelschuhe oder mit Flachsteckeranschluss.
Bis zu 32 A belastbar. Ausführungen mit vernickelter oder vergoldeter Oberfläche.
