Siemens 3RH2911-1FA40 Hilfsschalterblock 10 A 1 St. kaufen

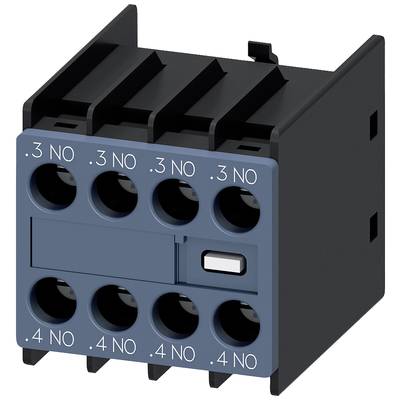

Elektrisches Bauteil mit sechs Anschlussklemmen, beschriftet '.3 NO' und '.4 NO', vermutlich ein Kontaktsatz für elektrische Verbindungen.

Abbildung ähnlich

Ein Elektronikschrank bei nasser Umgebung; im Hintergrund Produktionsmaschinen hinter einer regennassen Glasscheibe erkennbar.

Abbildung zeigt den Aufbau und die Verbindungen von Schützen und Zubehörteilen, darunter Hilfsschalter und Verbindungsmodule, mit Nummerierung zur Erklärung.

Zwei Schaltpläne nebeneinander: Links '3RT2' und rechts '3RH2', beide mit zwei Reihen von Anschlüssen, oben '3' und unten '4' beschriftet.

Technische Zeichnung eines elektrischen Schaltgeräts mit Maßen: Breite 36 mm, Tiefe 43,7 mm, Höhe 48,1 mm. Zeigt Anschlüsse.

Abbildung eines elektrischen Schalters mit acht runden Steckplätzen, beschriftet mit '.3 NO' und '.4 NO'; zeigt Schaltkreis-Konfiguration.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalterblock

Polzahl

4polig

Laststrom

10 A

Anschluss

Schraubklemme

Typ

3RH2911-1FA40

Datenblatt (PDF)

19 Stück

Verkauf und Versand:

One4Business Solutions GmbH AGB

Anzahl

Stück

Gesamt

€

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

15 Stück

Versand

18,48 €

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Hilfsschalter 4S Strombahnen:1S, 1S, 1S für Hilfs-/Motorschütze S00/S0

4 - IP20

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Kontaktbelegung: 3 NO, 3 NO, 3 NO, 3 NO, 4 NO, 4 NO, 4 NO, 4 NO

Produkt-Art: Hilfsschalterblock

Typ: 3RH2911-1FA40

Polzahl: 4polig

Hilfskontaktart: 4 Schließer

Schaltspannung (max.): 600 V/DC
690 V/AC

Laststrom: 10 A

Montageart: Fronteinbau

Anschluss: Schraubklemme

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 1.0E7

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 37.5 mm

Tiefe: 43.7 mm

Abm.: (B x H x T) 36 x 37.5 x 43.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

: sonstige

: aufsteckbar

: ohne

: 6 A

: Schraubanschluss

: 0

: 0

: 4

: 0

Dokumente & Downloads

Datenblatt

Datenblatt 1431022 Siemens 3RH2911-1FA40 Hilfsschalterblock 10 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431022 Siemens 3RH2911-1FA40 Hilfsschalterblock 10 A 1 St.

Beschreibung

Hilfsschalter, frontseitig, 4 S, .3/.4, .3/.4, .3/.4, .3/.4, Strombahn: 1 S, 1 S, 1 S, 1 S, Schraubanschluss, für Schütze 3RT2 und Hilfsschütze 3RH2 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
