Siemens 3RH2911-1HA31 Hilfsschalterblock 1 St. kaufen

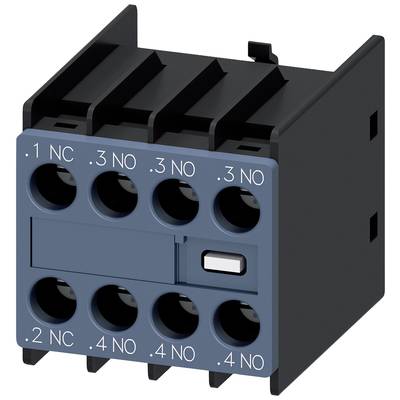

Ein elektrischer Schalterblock mit mehreren Anschlüssen und Beschriftungen, der zur Steuerung von Stromkreisen verwendet wird.

Abbildung ähnlich

Ein Schaltschrank voller Elektronik neben einem Fenster, das mit Regentropfen bedeckt ist. Draußen ist unscharf ein großer Maschinenarm sichtbar.

Das Bild zeigt verschiedene Typen von Schützen und Hilfsschaltern zum Anbau. Es gibt vier Haupttypen: 2-polig, 4-polig, mit Verriegelung und Funktionsmodule. Verbindungen sind durch Pfeile markiert.

Schaltplan eines Elektromagnetischen Schützes (3RT2) und eines Relais (3RH2) mit mehreren Kontakten. Zeigt die Leitungspfadpunkte 1 bis 4.

Technische Zeichnung eines Schützschalters mit den Maßen: Breite 36 mm, Tiefe 48,1 mm, Höhe 37,5 mm. Anschlüsse und Gehäuse sichtbar.

Zeichnung eines elektrischen Steckverbinders mit acht Kontakten, beschriftet mit '.1 NC', '.2 NC', '.3 NO', '.4 NO'.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalterblock

Typ

3RH2911-1HA31

Montageart

Schnappbefestigung

Schutzart

IP20

Min. Temperatur

-25 °C

Datenblatt (PDF)

4 Stück

Verkauf und Versand:

One4Business Solutions GmbH AGB

Anzahl

Stück

Gesamt

€

Nur noch 4 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

9 Stück

Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Highlights & Details

Hilfsschalter 3S+1Ö Strombahnen:1Ö, 1S, 1S für Hilfs-/Motorschütze S00/S0

EAN-Nummer: 4011209829350
Artikelnummer: 3RH2911-1HA31

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Baugröße: S00, S0, S2, S3

Produkt-Art: Hilfsschalterblock

Typ: 3RH2911-1HA31

Montageart: Schnappbefestigung

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 37.5 mm

Tiefe: 43.7 mm

Abm.: (B x H x T) 36 x 37.5 x 43.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

: sonstige

: aufsteckbar

: ohne

: 6 A

: Schraubanschluss

: 0

: 1

: 3

: 0

Dokumente & Downloads

Datenblatt

Datenblatt 1704672 Siemens 3RH2911-1HA31 Hilfsschalterblock 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704672 Siemens 3RH2911-1HA31 Hilfsschalterblock 1 St.

Beschreibung

Hilfsschalter, frontseitig, 3 S + 1 Ö, .1/.2, .3/.4, .3/.4, .3/.4, Strombahn: 1 Ö, 1 S, 1 S, 1 S Schraubanschluss, für Schütze 3RT2 und Hilfsschütze 3RH2 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
