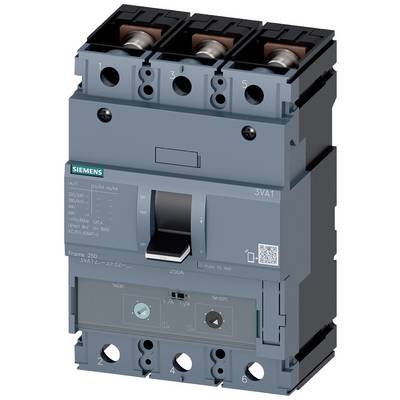

Siemens 3VA1225-6EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 175 - 250 A Schaltspannung (max.): 690 V/AC kaufen

Abbildung ähnlich

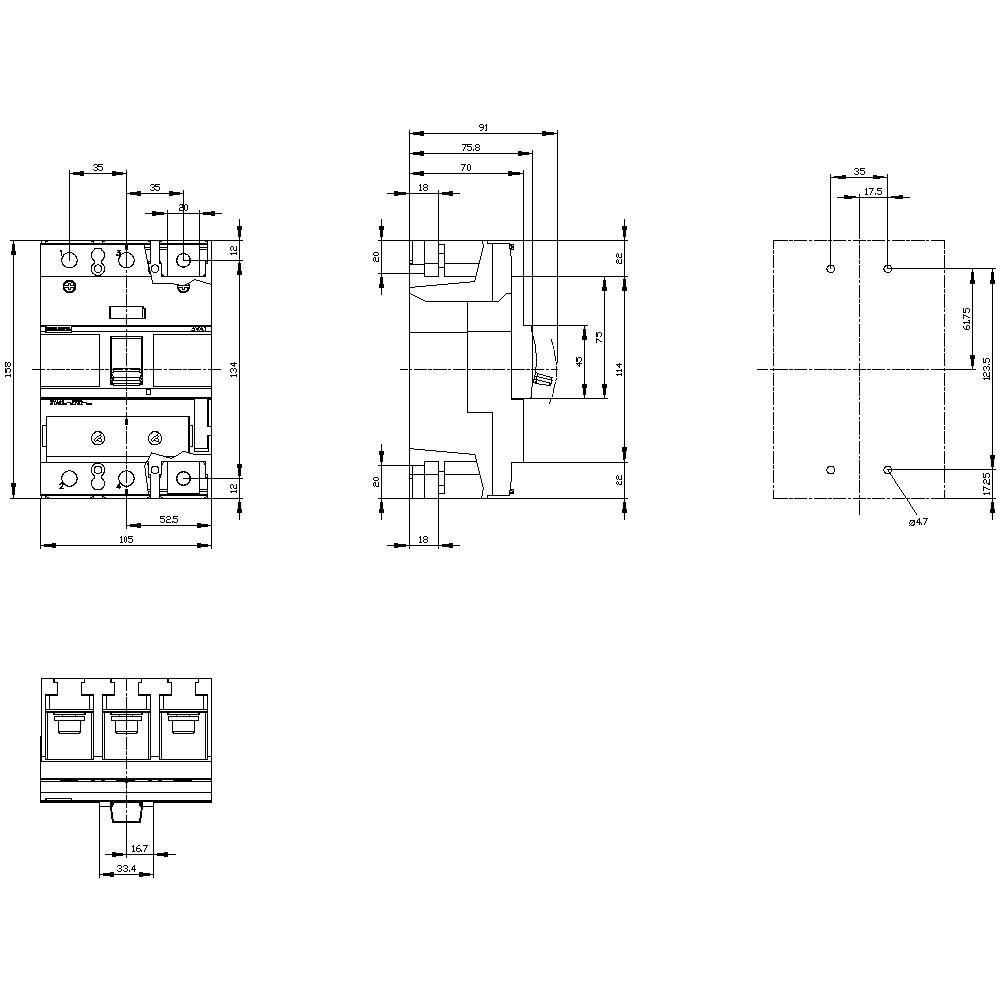

Technische Zeichnung eines mechanischen Bauteils mit Maßen. Vier Ansichten: Vorderansicht, Seitenansicht, Draufsicht und Schnittzeichnung. Maße in Millimetern.

1/2

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

250 A

Anschluss

Schrauben

Typ

3VA1225-6EF32-0AA0

Einstellbereich Strom (min.)

175 A

Datenblatt (PDF)

2 Stück

Verkauf und Versand:

cetra IT Europe GmbH AGB

Anzahl

Stück

Gesamt

€

Nur noch 2 Stück verfügbar

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Conrad Electronic

AGB & Rückgaberichtlinien

Kostenfreier Versand

€

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Ausführung: Anlagenschutz
Mechanische Lebensdauer: 15000
Elektrische Lebensdauer: 8000
Isolationsspannung: 800 V
Frequenz: 50/60 Hz
Verlustleistung: 19 W
Gewicht: 1.608 kg

Produkt-Art: Leistungsschalter

Typ: 3VA1225-6EF32-0AA0

Einstellbereich Strom (min.): 175 A

Einstellbereich Strom (max.): 250 A

Einstellbereich (Strom): 175 - 250 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Festeinbau

Min. Temperatur: -25 °C

Max. Temperatur: +70 °C

Schaltvermögensklasse: H

Ausführung Überstromauslöser: TM240

Anschluss: Schrauben

: IP40

Tiefe: 70 mm

Breite: 105 mm

Höhe: 158 mm

Abm.: (B x H x T) 105 x 158 x 70 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 0

: 0

: 250 A

: 3

: 175-250 A

: 0

: 690-690 V

: 57 W

: IP40

: vorne

: FALSE

: Schraubanschluss

: Kipphebel

: 70 kA

: 1250-2500 A

: TRUE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: TRUE

: TRUE

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3VA1125-5EF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 25 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 101.6 x 130 x 70 mm

Bestell-Nr.:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 18 - 25 A Schaltspannung (max.): 690 V/AC (B x H x T) 76.2 x 130 x 70 mm

Bestell-Nr.:1722598

25 A

18 A

Dokumente & Downloads

Datenblatt

Datenblatt 1724170 Siemens 3VA1225-6EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 175 - 250 A Schaltspannung (max.): 690 V/AC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1724170 Siemens 3VA1225-6EF32-0AA0 Leistungsschalter 1 St. Einstellbereich (Strom): 175 - 250 A Schaltspannung (max.): 690 V/AC

Beschreibung

Leistungsschalter 3VA1 IEC Frame 250 Schaltvermögenklasse H Icu=70kA @ 415V 3-polig, Anlagenschutz TM240, ATAM, In=250A Überlastschutz Ir=175A...250A Kurzschlussschutz Ii=5...10 x In Schraubenflachanschluss Kompaktleistungsschalter 3VA1 für Starterschutz. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten effektiven Anlagen -, Starter- und Motorschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall. Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Variante für Starterschutz zur Absicherung von elektrischen Motoren gegen Kurzschluss. 3. Verfügbar als 3-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsbetriebsstrom von 32 A....200 A. 5. Schaltvermögen von 55 kA ... 70 kA bei 415 V. 6. Montage in Festeinbau und Stecktechnik möglich. 7. Die Baureihe verfügt über einen Thermisch-magnetischer Überstromauslöser 8. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 9. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
