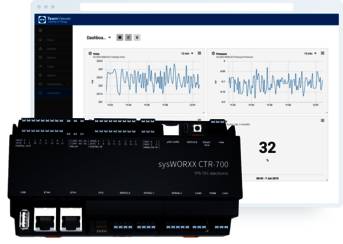

sysWORXX CTR-700 Industrial-Controller | Industriesteuerung | SPS | IoT | Leistungsstarke Steuerung | MQTT | Node-RED |
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details

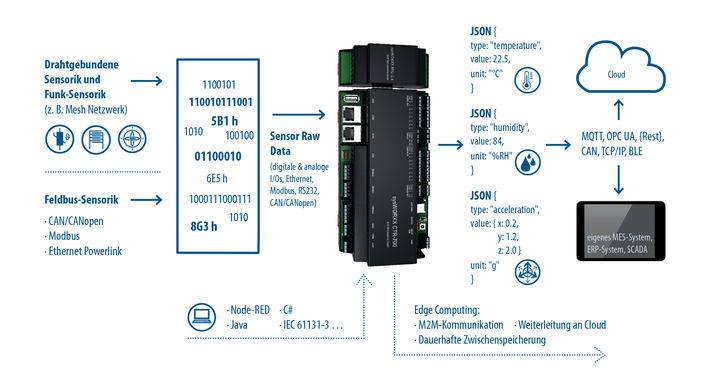

Leistungsstarke Steuerung für industrielle Anwendungen, Edge-Controller & IoT-Gateway für Predictive Maintenance & Condition Monitoring Spricht die Sprache Ihrer Mitarbeiter und macht Maschinen-Daten lesbar
- Das sysWORXX CTR-700 ist unsere flexible Steuerungslösung, die verschiedene Anwendungsszenarien ermöglicht. Je nach Szenario kommen daher im weiteren Sinne auch folgende Begriffen zur Anwendung: Controller oder Edge Conotroller, Linux Rechner, IoT Gateway, IoT Koppler, SPS Als frei programmierbare Open-Source-Komponente für Automatisierung oder Digitalisierung bietet sie Ihnen verschieden nutzbare Programmiersysteme (wie Python, Java, Node-RED, C/C++ ) für die freie Entwicklungen ihrer Lösung. In der Funktion als Hardwarekomponente verfügt das CTR-700 über eine komfortable Ausstattung hinsichtlich technischer Features sowie Schnittstellen. Darüber hinaus kann die vielseitige Steuerung als IoT-Koppler eingesetzt werden, z.B als Übersetzer zwischen verschiedenen Protokollen. Unsere Highlight: Das sysWORXX CTR-700 ist sowohl optisch (White Label) als auch inhaltlich exklusiv an Ihre Anforderungen anpassbar.
- Unterstützung moderner Hochsprachen
- Simultane Ausführung von IEC 61131-3 SPS-Programmen und anderen Linux-Applikationen
- Zwei unabhängige Ethernet-Schnittstellen für eine sichere Trennung von Enterprise IT und Shop floor IT
- Nutzung von höheren Protokollen wie MQTT und OPC UA, aber auch CANopen (inkl. CANopen-Manager-Service zur Integration anderer CANopen-Module)
- Unterstützung des Kommunikations- und Datenaustausches mit anderen Geräten über Modbus-Protokoll durch erweiterte Modbus / TCP-Funktionsbausteine
- Abgeschirmter Backplane-Erweiterungsbus
- Geeignet für DIN-Hutschienenmontage
Technische Daten
- Temperatur 0°...55°C Luftfeuchtigkeit 10 - 95% nicht kondensierend (VDE 0110) Prozessor NXP i.MX 7 Prozessorkern Dual Cortex-A7 MPU speed (MHz) 1000 MIPS 3800 RTC Yes Temp.-Sensor Yes RAM 1024 MB Storage 8GB eMMC Konnektivität ETH 2 (Secure separation of IT & OT) CAN 2 (CANopen, CAN Layer 2) SIO 3 (RS485 Modbus, RS232 freely available) USB Host 1 SD Card 1 Linux console 1 (Version as USB or RS232) - Durch Standardprotokolle wie MQTT,OPC-UA und REST vorbereitet für Nutzung mit allen gängigen Cloud-Anbietern Cloud: vorbereitet für Nutzung mit allen gängigen Cloud-Anbietern
- Anzahl digitale Eingänge max.
16
- Anzahl Relais Ausgänge max.
2
- Unterstützte Protokolle
MQTT OPC UAModbusCANCANopen
- Höhe
60 mm
- Breite
162 mm
IP20
- Typ
sysWORXX CTR-700
- Herst.-Teilenr.
16061002
- Abm.
(B x H) 162 mm x 60 mm
- Montageart (Details)
Hutschiene
- Max. Umgebungstemperatur
55 °C
- Min. Umgebungstemperatur
0 °C
Dokumente & Downloads
Datenblatt
Datenblatt 805716248 sysWORXX CTR-700 Industrial-Controller | Industriesteuerung | SPS | IoT | Leistungsstarke Steuerung | MQTT | Node-RED |
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 805716248 sysWORXX CTR-700 Industrial-Controller | Industriesteuerung | SPS | IoT | Leistungsstarke Steuerung | MQTT | Node-RED |
Beschreibung
Unsere leistungsfähige Industriesteuerung wurde u.a. für diese Anwendungsfälle entwickelt: neben zahlreichen Schnittstellen wie industriellen Ein- und Ausgängen, TCP/IP, MQTT, Modbus, CANopen, USB, SD enthält die Steuerung zwei Ethernet-Schnittstellen. Damit wird die Trennung von Enterprise IT und Shop Floor OT gewährleistet. Dazu kommen Kommunikationsschnittstellen und Protokolle wie MQTT, OPC UA, aber auch CANopen oder Modbus, die direkt genutzt werden können. Das Besondere an der sysWORXX CTR-700 ist die Software. Sie kann sowohl via IEC 61131-3 als auch in vielen weiteren Programmier-Sprachen wie C#/.Net, Node-RED, Java oder Python programmiert werden. Demnach werden keine kostenintensiven externen Dienstleistungen zur Programmierung benötigt. Die Steuerung spricht die Sprache der Mitarbeiter.
Ausführung
- Software :
- Grundinstallation Linux OS (Debian Linux, Stretch 9.8), I/O-Treiber, Node-RED incl. sysWORXX Nodes für I/O-Zugriffe und Datenaustausch mit IEC 61131-3 Runtime OpenPCS, OpenJDK & Mono
- Zusätzliche Lizenzen: IEC 61131-3 Runtime OpenPCS, OPC UA-Server für OpenPCS
- Optional auf Anfrage -
- Drittsoftware: Download über Debian OS Repositories
- TeamViewer Agent zur Anbindung an TeamViewer Cloud
- qBee Agent für Device Management via Cloud
Lieferumfang
- 1x 16061002 sysWORXX CTR-700 1x 162208 microUSB Kabel Die Grundinstallation besteht aus Linux OS (Debian Linux, Stretch 9.8), unserem I/O Treiber und "Node-RED" mit den Nodes für den I/O Treiber sowie OpenJDK und Mono.
Hinweise
I/O-Schnittstellen: DI 24 VDC - 16 (data galvanically decoupled) A/B Encoder - 1 (alternate function for 2 DI and Highspeed Counter) Highspeed Counter - 1 (alternate function for 2 DI and A/B Encoder) DO 24VDC, 0.5 A - 16 PWM - 2 (alternate function for 1 DO - depending on used PWM channel) Relais 230VAC, 1 A - 2 AI - 4 (configurable: 0...10VDC, 0...20mA) Anzeigen: Switch Run-/Stop (Config, Reset, Boot) Status LEDs: Power CPU, Power periphery, Run, Error & more Wartungszugang SSH/SFTP
