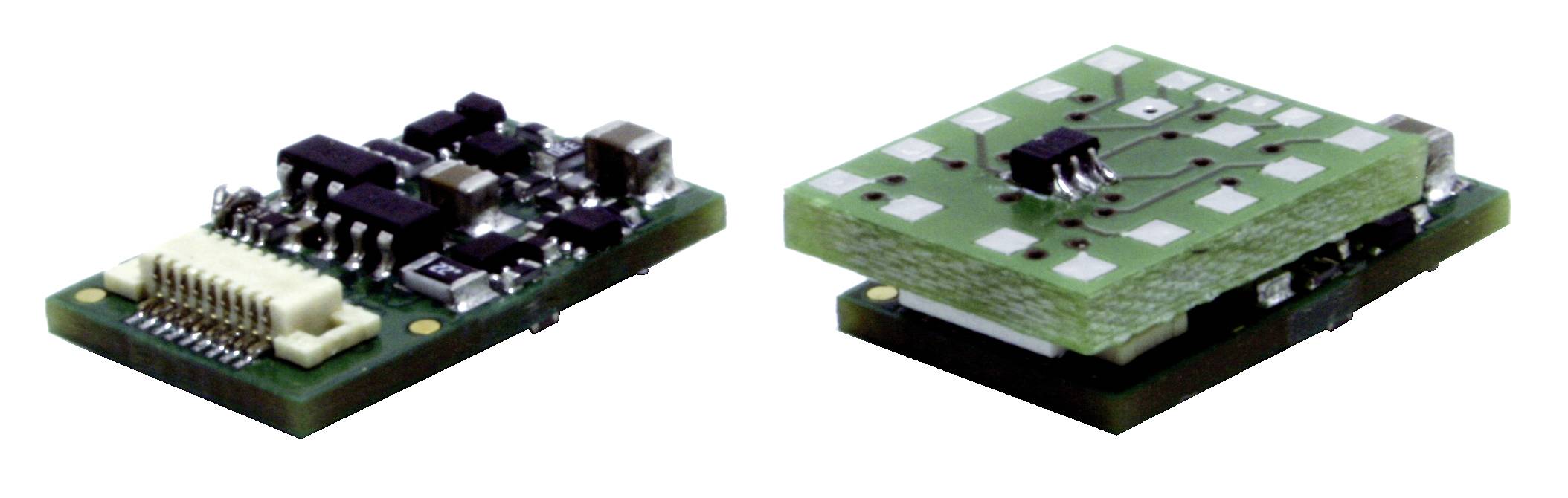

Anwendungsbild
1/3
Anwendungsbild
TAMS Elektronik Next18-Adapter 70-01050-01-C Next18-Adapter Zubehör
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
8,36 €
3
4% = 0,31 €
8,05 €
5
5% = 0,42 €
7,94 €
10
6% = 0,52 €
7,84 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (8,36 € / Stück)
€
Nur noch 9 Stück verfügbar
Highlights & Details
Next18-Adapter ohne Kabel
- Zum Nachrüsten von Fahrzeugen ohne Next18-Schnittstelle
- Geringe Abmessungen
- Kompletter Funktionsumfang der Next18-Schnittstelle
- SMD-bestückte Platine
Technische Daten
- Schutzart: IP 00 (Bedeutung: kein Schutz gegen Fremdkörper, Berührung oder Wasser)
- Gewicht: ca. 0,5 g
- Produkt-Art
Next18-Adapter
- Modellausführung
Zubehör

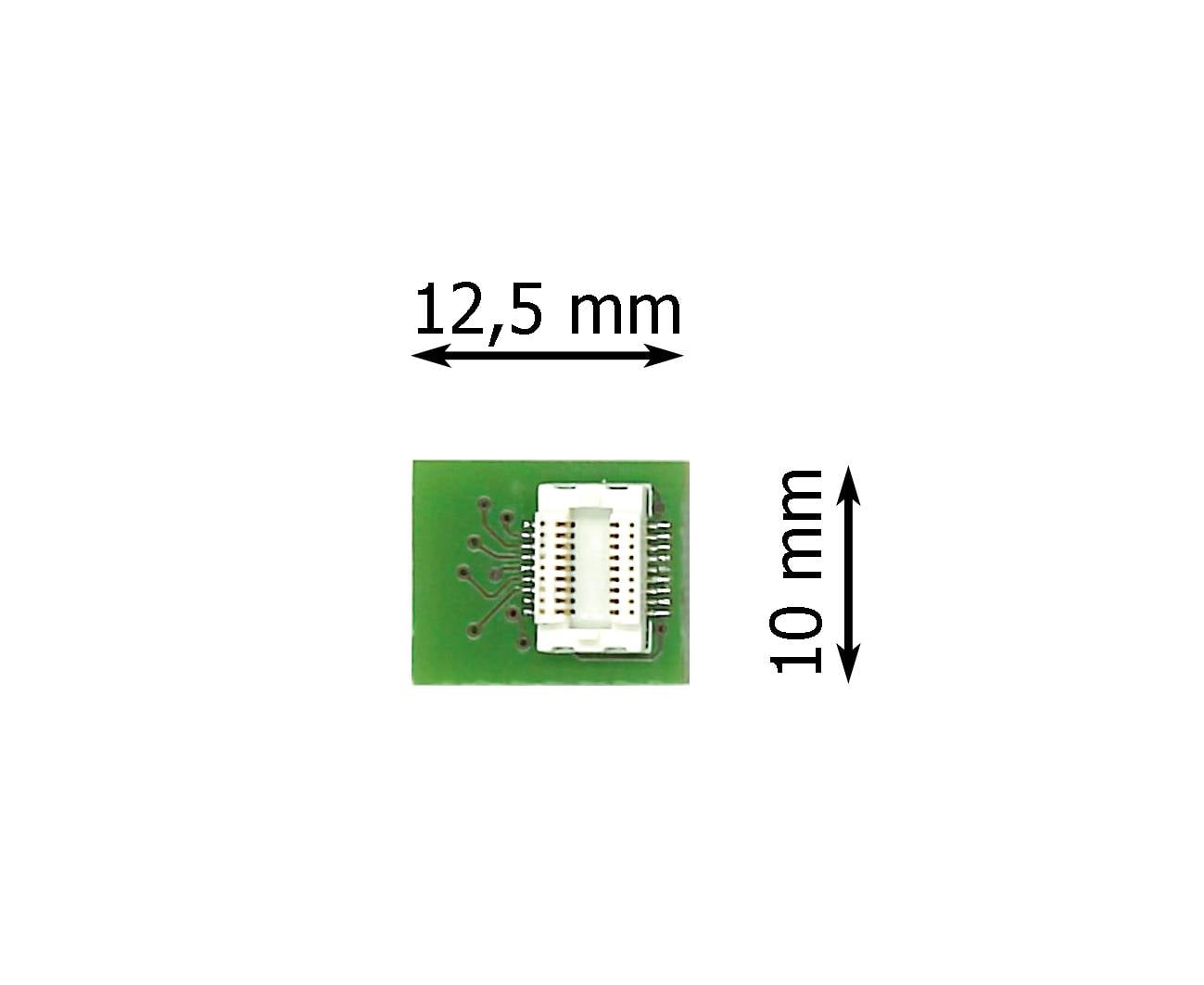

- Länge
12.5 mm
- Breite
10.5 mm
- Höhe
4 mm
- Abm.
(L x B x H) 12.5 x 10.5 x 4 mm
- Altersklasse
ab 15 Jahre
- Ausführung
ohne Kabel
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3207342 TAMS Elektronik Next18-Adapter 70-01050-01-C Next18-Adapter Zubehör
Beschreibung
Alle Anschlüsse der Next18-Schnittstelle sind auf Lötpads herausgeführt.
Anschlüsse für Funktionsausgänge:
Die Verwendung der Anschlüsse hängt vom Decoder ab, mit dem der Adapter kombiniert wird.
Mit Next18-Decoder ohne externes SUSI-Modul: 8 Schaltausgänge (F0f und F0r verstärkt, AUX1 und AUX2 verstärkt, AUX3 und AUX4 wahlweise verstärkt oder unverstärkt, AUX5 und AUX6 unverstärkt)
Mit Next18-Decoder mit externem SUSI-Modul: 6 Schaltausgänge (F0f und F0r verstärkt, AUX1 und AUX2 verstärkt, AUX5 und AUX6 unverstärkt)
Mit Next18-S-Decoder: 6 Schaltausgänge (F0f und F0r verstärkt, AUX1 und AUX2 verstärkt, AUX3 und AUX4 wahlweise verstärkt oder unverstärkt).
Anschluss für Stützelko (GND, U+). Verwendung wahlweise für:
Externen Stützelko (Kapazität 100 bis 470 µF, Spannungsfestigkeit min. 25 V) oder
Externe Pufferschaltung entsprechend RCN-530 (schaltet gegen Masse)
SUSI-Schnittstelle:
Entsprechend RCN-600 Version classic (bis 1000 mA)
Aus Platzgründen ist die SUSI-Schnittstelle nicht mit einer Stiftleiste zur Aufnahme eines Kabelsteckers ausgeführt. Die Anschlusskabel des SUSI-Moduls müssen direkt auf die Lötpads aufgelötet werden.
