Thermal Grizzly TG-CSF-AM5 CPU-Montagerahmen AMD Ryzen 7 Ryzen 7000er CPU Aluminium

Kombination aus einem Contact Frame mit dem CPU-Guard für maximalen Schutz der CPU. Schützt die freiliegenden Bauteile der Ryzen 7000er CPU.

Kombination aus Contact Frame und CPU-Guard

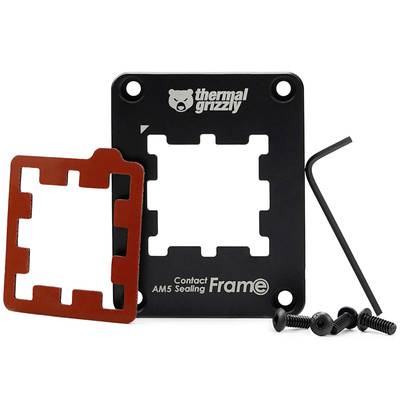

Der AM5 Contact & Sealing Frame ist eine Kombination aus Contact Frame und CPU-Guard für AMDs Ryzen-7000-Prozessoren. Als Contact Frame erzeugt der AM5 Contact & Sealing Frame einen optimalen Anpressdruck der CPU in den Sockel, während ein optionales, beiliegendes Inlay aus Silikonschaum dem Schutz der freiliegenden Bauteile auf der CPU dient.

- Umschließt den Heatspreader
- Ersetzt den SAM des Mainboards
- Aus eloxiertem Aluminium

Optimierte Innenkontur für gleichmäßigen Anpressdruck
Die präzisionsgefräste Innenkontur des AM5 Contact & Sealing Frames erzeugt im Vergleich zum Standard-SAM mehrere Kontaktpunkte zum Heatspreader, wodurch der Anpressdruck auf die CPU gleichmäßig verteilt wird. Dadurch wird sichergestellt, dass die Kontaktflächen der CPU einheitlich auf den Pins des Sockels aufliegen. So können zum Beispiel Probleme bei der Erkennung vom Arbeitsspeicher vermieden werden.

Innovatives Silikonschaum-Inlay für Schutz und Abdichtung
Dem AM5 Contact & Sealing Frame liegt ein Inlay aus Silikonschaum bei. Dieses kann, ähnlich wie die AMD Ryzen 7000 CPU Guard, auf dem PCB des Prozessors aufgelegt werden. Bei der Montage des AM5 Contact & Sealing Frames wird der Zwischenraum zwischen Heatspreader und Alu-Rahmen durch den Silikonschaum abgedichtet, indem der Schaum auf die Platine gepresst wird. Dadurch wird verhindert, dass Wärmeleitpaste oder Flüssigmetall auf die ungeschützten Bauteile der CPU geraten kann. Das Schaumstoff-Inlay ist bei der Verwendung mit Wärmeleitpasten optional, bei Flüssigmetall jedoch zwingend notwendig.

Benutzerfreundliche Montage mit klarer Markierung und Kompatibilität
Zur Vereinfachung der Montage befindet sich auf der Oberseite des AM5 Contact & Sealing Frames eine entsprechende Markierung. Da der Sockel an der oberen – der „nördlichen“ – Kante über eine Ausbuchtung verfügt, ist die Montage nur in einer Ausrichtung möglich. Zur Montage des Frames liegen vier Schrauben bei und eine Kompatibilität zu den Thermal Grizzly AM5-Backplates ist gegeben.
