TRU COMPONENTS 1587859 TC-R13-537A B/R/G Drucktaster 250 V/AC 10 A 2 x Aus/Ein rastend 1 St. kaufen

Schalter mit rotem 'Aus' und grünem 'Ein' Knopf, geeignet für 16A/125VAC, 10A/250VAC. Mehrere Steckkontakte für elektrische Verbindung.

Technische Zeichnung eines Schalters mit Abmessungen: Breite 33,2 mm, Höhe 30 mm, Tiefe 26,5 mm. Seitliche und hintere Ansichten enthalten.

Diagramm eines beleuchteten 4-poligen Doppelpol-Wechselschalters. Oben: Schaltplan. Unten: 'ON 4P DPST OFF', Spannungs- und Widerstandswerte.

Schaltschema eines 4-poligen DPST-Schalters mit zwei Zuständen: 'ON' und 'OFF'. Kontakte a1, b1, a2, b2 sind verbunden im 'ON'-Zustand.

1/4

Produkt-Art

Drucktaster

Beleuchtungsart

Ohne Beleuchtung

Schaltstellung

2 x Aus/Ein

Anschluss

Flachstecker 6.3 mm

Schaltspannung

250 V/AC

Datenblatt (PDF)

431 Stück

Verkauf und Versand:

Conrad Electronic AGB

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (3,61 € / Stück)

€

Rechtliche Bedenken melden

Highlights & Details

Drucktastenschalter 250 V/AC 10 A

Unser Service für Sie

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Rahmen und Wippe aus Polyamid (UL Flame: 94-2)

Produkt-Art: Drucktaster

Schalter/Taster-Besonderheiten: Betätiger erhaben

Gehäuse-/Knopffarbe: Schwarz
Rot
Grün

Funktionen: rastend

Beleuchtungsart: Ohne Beleuchtung

Schaltstellung: 2 x Aus/Ein

Material: Kunststoff

Anschluss: Flachstecker 6.3 mm

Kontakt-Widerstand: 50 mΩ

Schaltspannung: 250 V/AC

Schaltstrom (max.): 10 A

Spannungs-Festigkeit: 1500 V/AC (1 min)

Inhalt: 1 St.

Isolations-Widerstand: (500 V/DC) min. 100 MΩ

RoHS-konform: Ja

Frontplatten-Ausschnitt: 30.8 x 22.2 mm

Plattenstärke (max.): 3 mm

Typ: TC-R13-537A B/R/G

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anschluss

Schaltstrom (max.)

Schalter/Taster-Besonderheiten

Schaltstellung

TRU COMPONENTS 1587859 TC-R13-537A B/R/G Drucktaster 250 V/AC 10 A 2 x Aus/Ein rastend 1 St.

Bestell-Nr.:1587859

Sofort-Lieferung morgen

431 StückConrad Electronic

Dieser Artikel

Flachstecker 6.3 mm

10 A

Betätiger erhaben

2 x Aus/Ein

Stück

Min.: 1

Vielfache: 1

3,61 €^*

TRU COMPONENTS 1587726 TC-R13-85A-05 Drucktaster 250 V/AC 3 A 1 x Aus/(Ein) tastend 1 St.

Bestell-Nr.:1587726

Sofort-Lieferung morgen

1227 StückConrad Electronic

Lötpins

3 A

Betätiger erhaben

1 x Aus/(Ein)

Stück

Min.: 1

Vielfache: 1

2,93 €^*

TRU COMPONENTS 1587746 TC-R13-509B-05BK Drucktaster 250 V/AC 1.5 A 1 x Ein/(Aus) tastend 1 St.

Bestell-Nr.:1587746

Sofort-Lieferung morgen

4 StückConrad Electronic

Lötpins

1.5 A

Betätiger erhaben

1 x Ein/(Aus)

Stück

Min.: 1

Vielfache: 1

1,66 €^*

TRU COMPONENTS 1587751 TC-R13-516A-02 Drucktaster 250 V/AC 6 A 1 x Aus/(Ein) tastend 1 St.

Bestell-Nr.:1587751

Sofort-Lieferung morgen

3626 StückConrad Electronic

Flachstecker 4.8 mm (3/16")

6 A

Betätiger erhaben

1 x Aus/(Ein)

Stück

Min.: 1

Vielfache: 1

2,09 €^*

TRU COMPONENTS 1587752 TC-R13-523A-05RT Drucktaster 250 V/AC 1.5 A 1 x Aus/(Ein) tastend 1 St.

Bestell-Nr.:1587752

Sofort-Lieferung morgen

2299 StückConrad Electronic

Lötpins

1.5 A

Betätiger erhaben

1 x Aus/(Ein)

Stück

Min.: 1

Vielfache: 1

2,51 €^*

TRU COMPONENTS 1587933 TC-R13-918 Drucktaster 250 V/AC 10 A 1 x Aus/(Ein) tastend 1 St.

Bestell-Nr.:1587933

Sofort-Lieferung morgen

2512 StückConrad Electronic

Flachstecker 4.8 mm (3/16")

10 A

Betätiger flach

1 x Aus/(Ein)

Stück

Min.: 1

Vielfache: 1

2,34 €^*

TRU COMPONENTS 1587713 TC-R13-57B-05BK Drucktaster 250 V/AC 0.5 A 1 x Ein/(Aus) tastend 1 St.

Bestell-Nr.:1587713

Nicht verfügbar

Conrad Electronic

Lötöse

0.5 A

Betätiger erhaben

1 x Ein/(Aus)

Stück

Min.: 1

Vielfache: 1

0,59 €^*

TRU COMPONENTS 1587879 TC-R13-24B2-05 BK Drucktaster 250 V/AC 1.5 A 1 x Ein/(Aus) tastend 1 St.

Bestell-Nr.:1587879

Nicht verfügbar

Conrad Electronic

Lötöse

1.5 A

Betätiger erhaben

1 x Ein/(Aus)

Stück

Min.: 3

Vielfache: 1

1,08 €^*

Dokumente & Downloads

Datenblatt

Datenblatt 1587859 TRU COMPONENTS 1587859 TC-R13-537A B/R/G Drucktaster 250 V/AC 10 A 2 x Aus/Ein rastend 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1587859 TRU COMPONENTS 1587859 TC-R13-537A B/R/G Drucktaster 250 V/AC 10 A 2 x Aus/Ein rastend 1 St.

Beschreibung

Ausschalter für "Snap-In"-Montage.

Hinweise

Bei der Schaltstellungs-Beschreibung bedeuten die Werte in den Klammern, dass es sich um eine tastende Funktion handelt.

Häufig gesuchte Druckschalter, Drucktaster:

Weitere interessante Produkte

(^*Alle Angaben sind zzgl. gesetzl. MwSt)

-14%

TRU COMPONENTS 1587746 TC-R13-509B-05BK Drucktaster 250 V/AC 1.5 A 1 x Ein/(Aus) tastend 1 St.

Conrad Electronic

1,92 €

1,66 €^*

TRU COMPONENTS 1587933 TC-R13-918 Drucktaster 250 V/AC 10 A 1 x Aus/(Ein) tastend 1 St.

Conrad Electronic

2,34 €^*

TRU COMPONENTS 1587752 TC-R13-523A-05RT Drucktaster 250 V/AC 1.5 A 1 x Aus/(Ein) tastend 1 St.

Conrad Electronic

2,51 €^*

TRU COMPONENTS 1587726 TC-R13-85A-05 Drucktaster 250 V/AC 3 A 1 x Aus/(Ein) tastend 1 St.

Conrad Electronic

2,93 €^*

TRU COMPONENTS 1587751 TC-R13-516A-02 Drucktaster 250 V/AC 6 A 1 x Aus/(Ein) tastend 1 St.

Conrad Electronic

2,09 €^*

Siemens 3SU1100-1HB20-3CH0 - NOT-HALT-Pilzdrucktaster, 22 mm, rund, Kunststoff,

One4Business Solutions GmbH

28,97 €^*

Bulgin MPI001/TERM/GN MPI001/TERM/GN Vandalismusgeschützter Drucktaster 24 V/DC 0.05 A 1 x Aus/(Ein) tastend Grün (Ø x L

Conrad Electronic

34,45 €^*

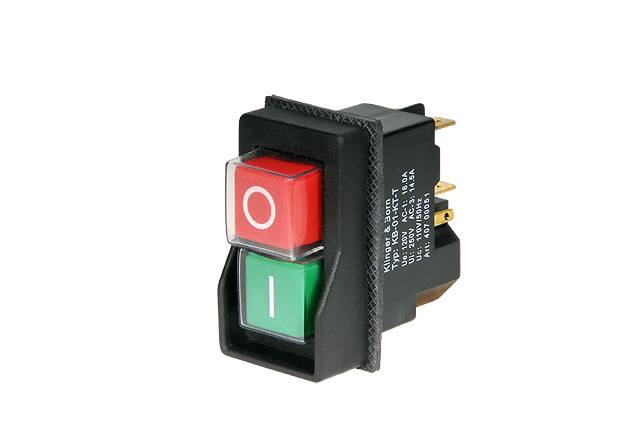

407 000 01 Kedu KB01-KT Einbauschalter KJD17F

Josef Traub GmbH

18,30 €^*

306P202.07 Einbauschalter zweipolig Tripus

Josef Traub GmbH

15,53 €^*

Idec HE6B-M200B HE6B Series Zustimmtaster IP65 (nach EN 60529) 1 St.

Conrad Electronic

48,73 €^*

TRU COMPONENTS TC-MT250ART TC-MT250ART Drucktaster tastend 1 St.

Conrad Electronic

0,60 €^*

300P228 Einbauschalter mit Unterspannungsauslöser Tripus

Josef Traub GmbH

48,38 €^*

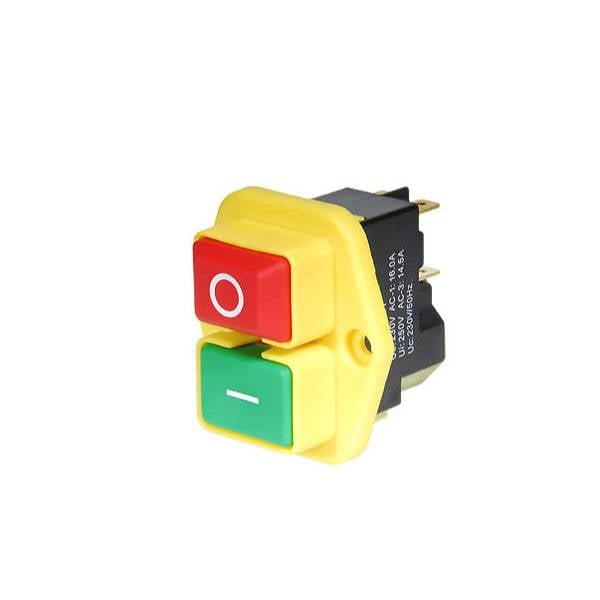

407 000 02 Kedu KB-01 Einbauschalter KJD17B

Josef Traub GmbH

18,30 €^*

Siemens 3SU10003AB420AK0 3SU1000-3AB42-0AK0 Doppeldrucktaster (B x H) 29.8 mm x 57.7 mm IP66, IP67, IP69/IP69K 1 St.

Conrad Electronic

15,12 €^*

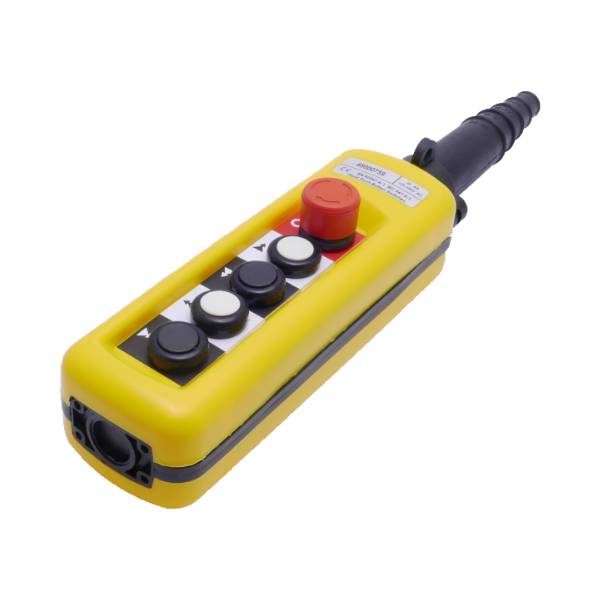

HT42-2Ö Hängetaster mit 4 Tasten für zwei Geschwindigkeiten + Not-Aus Klinger & Born

52,00 €^*

TRU COMPONENTS TC-10091040 ONPOW26-11E/R/12V Druckschalter 250 V 5 A 1 x Ein/(Ein) tastend Rot IP40 1 St.

Conrad Electronic

7,55 €^*

306P303.02 Einbauschalter zweipolig Tripus

Josef Traub GmbH

23,40 €^*

ABB 2CCA703160R0001 E217-16-10B Leuchtdrucktaster IP20 1 St.

Conrad Electronic

21,00 €^*

APEM IPR3SAD2L0S IP Series Drucktaster 28 V/DC 5 A 1 x Ein/(Aus) tastend Rot (Ø x H) 12 mm x 20 mm IP69K 1 St.

Conrad Electronic

22,68 €^*

TRU COMPONENTS TC-9219072 Drucktaster 250 V/AC 3 A 1 x Aus/(Ein) rastend (Ø) 25 mm IP65 1 St.

Conrad Electronic

5,87 €^*

TRU COMPONENTS TC-9428108 LAS0-L-11/R/12V Drucktaster 250 V 5 A 1 x Aus/(Ein) tastend Rot IP40 1 St.

Conrad Electronic

4,19 €^*

Marquardt 5000.0212 5000.0212 Drucktaster 250 V/AC 4 A 1 x Aus/(Ein) tastend (Ø) 20 mm IP40 1 St.

Conrad Electronic

3,61 €^*

-8%

Marquardt 1661.0101 1661.0101 Drucktaster 250 V/AC 16 A 2 x Aus/(Ein) tastend (L x B) 25 mm x 33 mm IP40 1 St.

Conrad Electronic

10,08 €

9,24 €^*

-18%

TRU COMPONENTS 1587759 TC-R13-527A-02RT Drucktaster 250 V/AC 6 A 1 x Aus/(Ein) tastend 1 St.

Conrad Electronic

3,35 €

2,76 €^*

Marquardt 1683.1201 1683.1201 Drucktaster 250 V/AC 16 A 1 x Aus/(Ein) tastend (L x B) 21 mm x 15 mm IP40 1 St.

Conrad Electronic

3,61 €^*

Marquardt 5000.0104 5000.0104 Drucktaster 250 V/AC 4 A 1 x Aus/(Ein) tastend (Ø) 20 mm IP40 1 St.

Conrad Electronic

3,77 €^*

TRU COMPONENTS 1303030 LAS1-AWY-11T/G/12V/P Drucktaster 250 V/AC 3 A 1 x Aus/(Ein) tastend Grün IP65 1 St.

Conrad Electronic

5,87 €^*

-17%

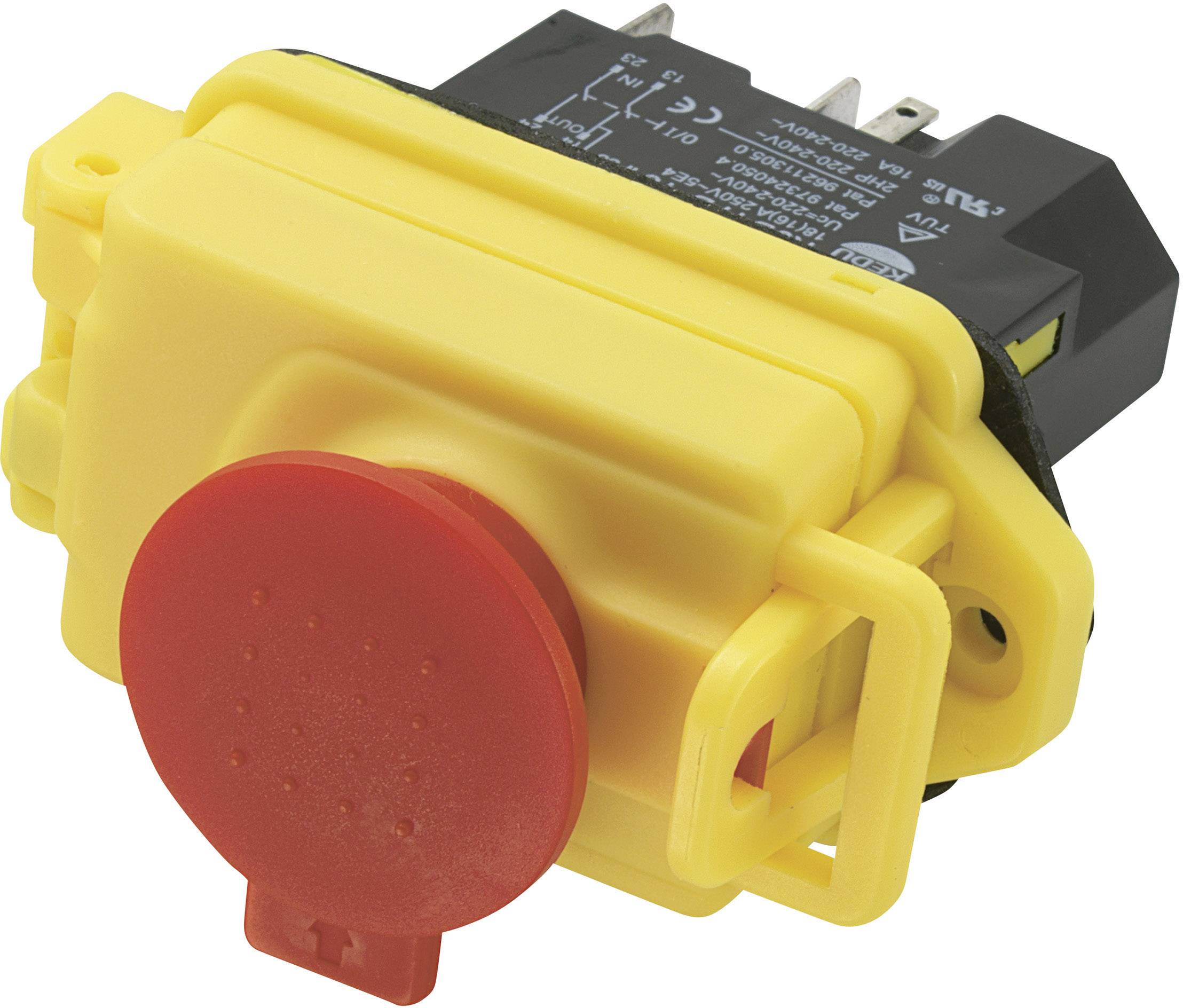

TRU COMPONENTS 701381 KJD17B-16 Magnetschalter 250 V/AC 18 A 1 x Aus/Ein rastend (L x B) 74 mm x 40.89 mm 1 St.
