VOLTCRAFT DSO-2020 USB USB-Oszilloskop 20 MHz 2-Kanal 48 MSa/s 1 Mpts 8 Bit Digital-Speicher (DSO) 1 St. kaufen

Ein Oszilloskop von Voltcraft mit zwei BNC-Anschlüssen, schwarzes Gehäuse, seitliche Befestigungsklammern.

Schwarzes VOLTCRAFT-Gerät mit USB-Anschluss, umgeben von einem stabilen Schutzgehäuse.

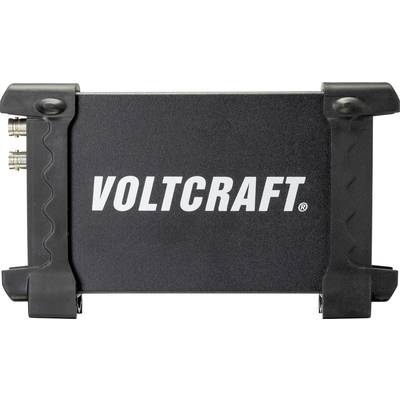

Schwarzes Voltcraft-Gerät mit Metallanschlüssen links, Markenname in großen weißen Buchstaben auf der Vorderseite.

'Oszilloskop-Messgerät mit zwei Kanälen, CH1 und CH2, und zwei USB-Anschlüssen, zur Messung elektrischer Signale und Analyse.'

'USBXI'-Anschlussleiste mit CE-Kennzeichnung und USB-Anschluss, schwarzes Gehäuse.

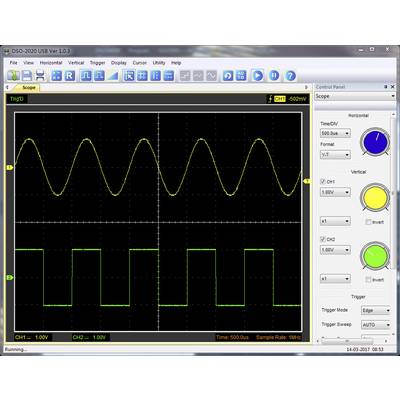

'Oszilloskop-Anzeige mit zwei Wellenformen: Oben eine Sinuskurve in Gelb, unten eine rechteckige Pulssequenz in Grün.'

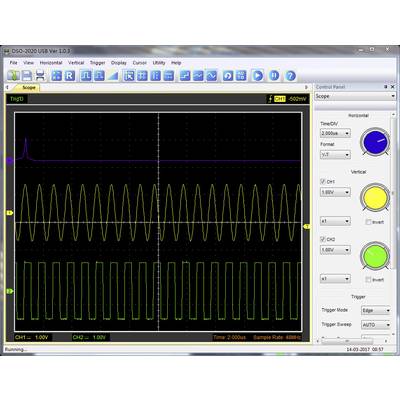

Ein Oszilloskop zeigt zwei Wellenformen: eine violette Sinuswelle und eine grüne Rechteckwelle. Die Amplituden und Frequenzen variieren.

Oszilloskop-Bildschirm: Gelbe, violette und grüne Wellenformen zeigen Spannungssignale über die Zeit. Bedienfeld rechts mit Reglern.

'Oszilloskop-Bildschirm mit vier wellenförmigen Signalen in verschiedenen Farben. Signale haben unterschiedliche Amplituden und Frequenzen.'

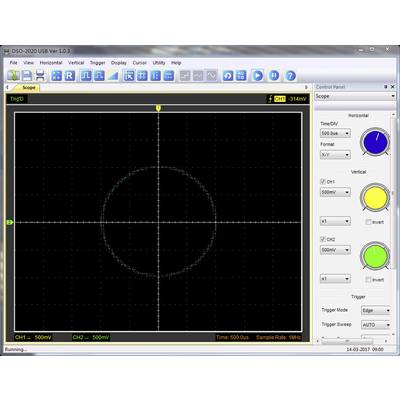

Ein Oszilloskop-Display mit einer kreisförmigen Wellenform in der Mitte. Rechts Steuerelemente zur Einstellung von Zeit, Spannung und Trigger.

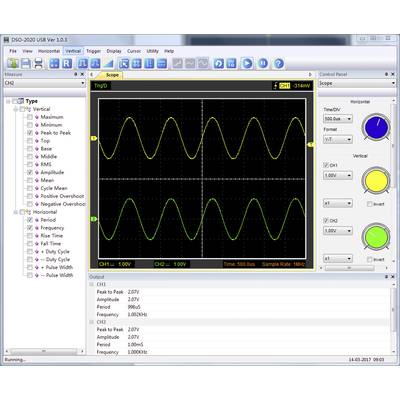

'Bildschirmfoto eines Oszilloskops mit zwei Wellenformen. Die X-Achse zeigt Zeit, die Y-Achse Spannung. Messwerte sind rechts und unten dargestellt.'

1/11

Unser Service für Sie

21 Stück (Nur solange der Vorrat reicht)

Verkauf und Versand:

Conrad Electronic AGB

Anzahl

Stück

Gesamt (92,43 € / Stück)

€

Rechtliche Bedenken melden

Highlights & Details

USB-Oszilloskopvorsatz DSO-2020 USB

Bandbreite 20 MHz, 2 Kanal
Samplingrate 48 MS/s Real Time
LabVIEW® kompatibel

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Tastkopfverhältnis einstellbar: 1:1, 10:1, 100:1, 1000:1

Produkt-Art: USB-Oszilloskop

Bandbreite: 20 MHz

Samplingrate/Kanal: 48 MSa/s

Auflösung: 8 Bit

Oszilloskop-Besonderheiten: Digital-Speicher (DSO)

Zeitbasis: 1 ns - 5000 s/div

Anzahl analoge Eingänge max.: 2

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT I

Vertikal-Ablenkung: 10 mV - 5 V/div

Eingangsimpedanz: 1 MΩ

Eingangskopplung: DC

Eingangsspannung: 5 V

Spannungs-Versorgung (Details): USB

Abm.: (L x B x H) 205 x 38 x 125 mm

Gewicht: 430 g

Breite: 38 mm

Höhe: 125 mm

Länge: 205 mm

Schnittstellen: USB

Speichertiefe/Kanal: 1 Mpts

Typ: DSO-2020 USB

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 122465 VOLTCRAFT DSO-2020 USB USB-Oszilloskop 20 MHz 2-Kanal 48 MSa/s 1 Mpts 8 Bit Digital-Speicher (DSO) 1 St.

Konformitätserklärung

Konformitätserklärung 122465 VOLTCRAFT DSO-2020 USB USB-Oszilloskop 20 MHz 2-Kanal 48 MSa/s 1 Mpts 8 Bit Digital-Speicher (DSO) 1 St.

Garantiebedingungen

Garantiebedingungen 122465 VOLTCRAFT DSO-2020 USB USB-Oszilloskop 20 MHz 2-Kanal 48 MSa/s 1 Mpts 8 Bit Digital-Speicher (DSO) 1 St.

Download

Download 122465 VOLTCRAFT DSO-2020 USB USB-Oszilloskop 20 MHz 2-Kanal 48 MSa/s 1 Mpts 8 Bit Digital-Speicher (DSO) 1 St.

Beschreibung

Dieses Einstiegs-Oszilloskop ist in Verbindung mit einem Windows®-kompatiblen Computer mit USB-Schnittstelle umfangreich ausgestattet. Es hat den Vorteil, dass die Messdaten gespeichert und weiterverarbeitet werden können. Das Gerät verfügt über zwei unabhängige Kanäle, mit denen Signale bis zu 20 MHz aufgenommen werden können. Die Bildschirmoberfläche ist einem herkömmlichen Oszilloskop nachempfunden. Die Auto-Set-Funktion zur automatischen Anpassung der Einstellungen an das jeweilige Mess-Signal sowie die umfangreichen Triggerfunktionen machen die Bedienung kinderleicht.

Ausführung

Zwei unabhängige Kanäle
Die Bildschirmoberfläche ist einem herkömmlichen Oszilloskop nachempfunden
Auto-Set-Funktion zur automatischen Anpassung der Einstellungen an das jeweilige Mess-Signal
Datenexport in Excel.
