WAGO WAGO GmbH & Co. KG SPS-Analogeingangsmodul 750-469 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
3 Stück
Verkauf und Versand:
Anzahl
Gesamt (251,26 € / Stück)
€
Nur noch 3 Stück verfügbar
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Farbe: Licht-Grau
- Querschnitt: 0,08 - 2.5 mm²
- AWG: 28 - 14
- Abisolierlänge: 8 - 9 mm
- Montageart: TS 35
- Schutzart: IP20
- Betriebstemperatur: 0 - +55 °C
- Produkt-Art
SPS-Analogeingangsmodul
- Typ
WAGO GmbH & Co. KG
- Anzahl analoge Eingänge max.
2
- Höhe
64 mm
- Länge
100 mm
- Breite
12 mm
- Max. Umgebungstemperatur
+55 °C
- Min. Umgebungstemperatur
0 °C
IP20
- Abm.
(L x B x H) 100 x 12 x 64 mm
- Herst.-Teilenr.
750-469
- Gewicht
38.232 g
- Herstellerfarbe
Lichtgrau
- Montageart
Hutschiene
- Betriebsspannung (Details)
über Systemspannung / DC
12
100 mm
69.8 mm
FALSE
DC
FALSE
0
0
0
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
Federzuganschluss
TRUE
ATEX Gas-Ex-Schutz, Kat. 3G
ATEX Staub-Ex-Schutz, Kat. 3D
FALSE
FALSE
IP20
FALSE
FALSE
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
5-5 V
Dokumente & Downloads
Datenblatt
Datenblatt 191781 WAGO WAGO GmbH & Co. KG SPS-Analogeingangsmodul 750-469 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 191781 WAGO WAGO GmbH & Co. KG SPS-Analogeingangsmodul 750-469 1 St.
Beschreibung

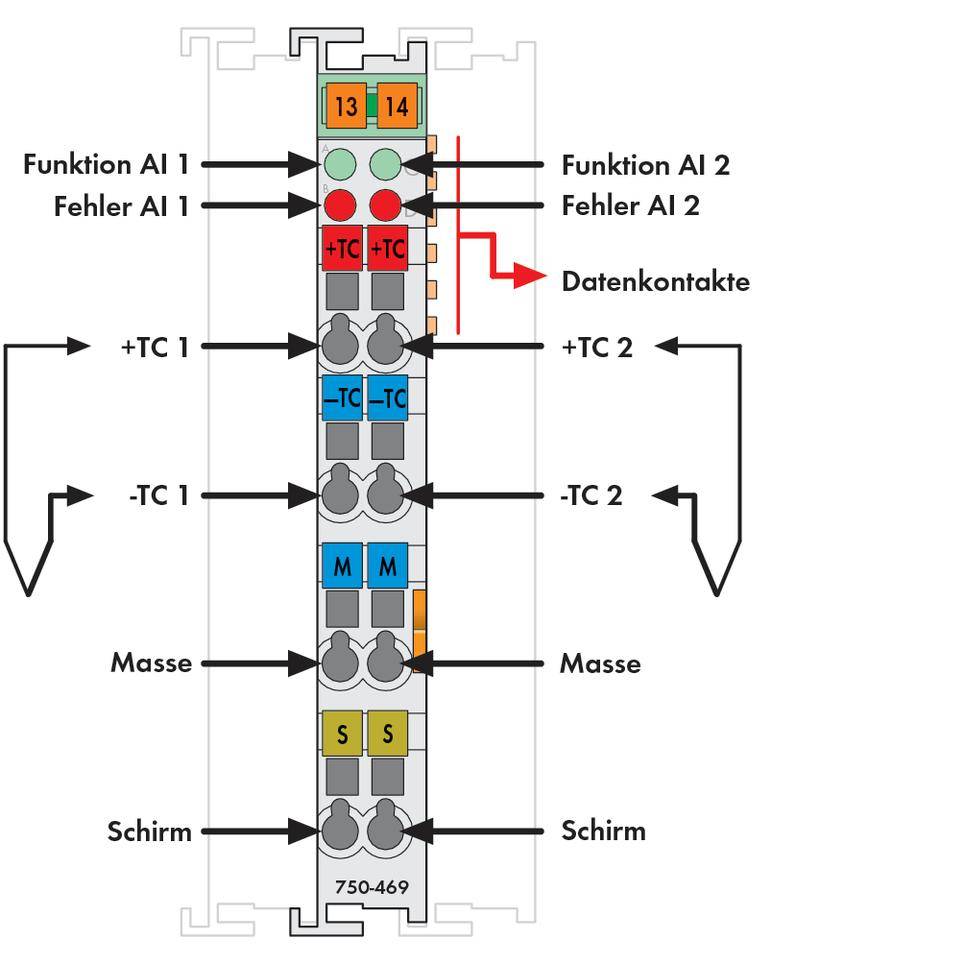

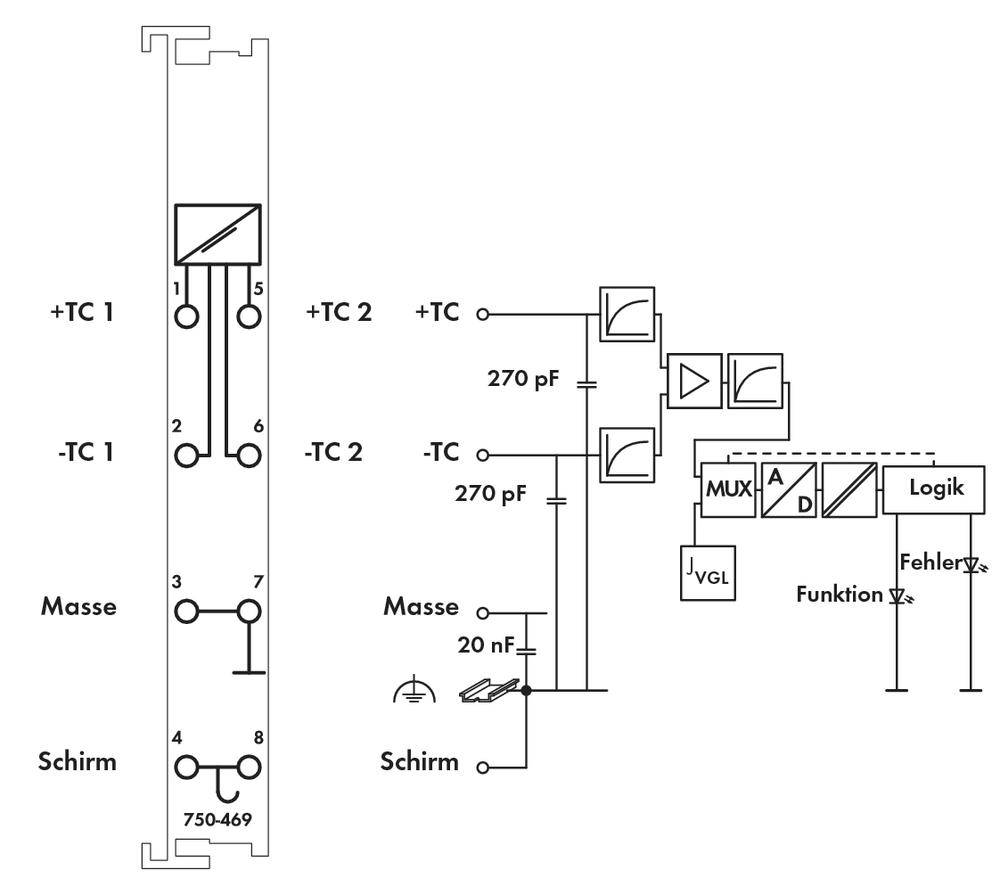

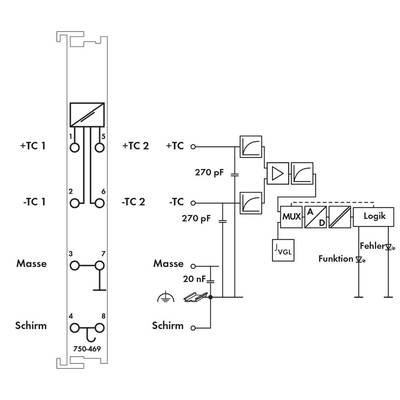

Thermoelement / K / Diagnose, für Thermoelemente lichtgrau. Das Analogeingangsmodul erlaubt den direkten Anschluss von zwei Thermoelementen. Der Betrieb geerdeter Sensoren ist durch die interne galvanische Trennung möglich. Die Linearisierung über den gesamten Temperaturbereich übernimmt das Modul. Zur Kompensation der Fehlerspannung an der Klemmstelle im Bereich 0 … 55 °C wird mittels Vergleichsmessung eine Kaltstellenkompensation durchgeführt. Ein Leitungsbruch wird durch eine rote Fehler-LED angezeigt. Die grüne LED zeigt die Betriebsbereitschaft und die störungsfreie Kommunikation mit dem Buskoppler an. Der Schirmanschluss ist direkt zur Tragschiene geführt.
