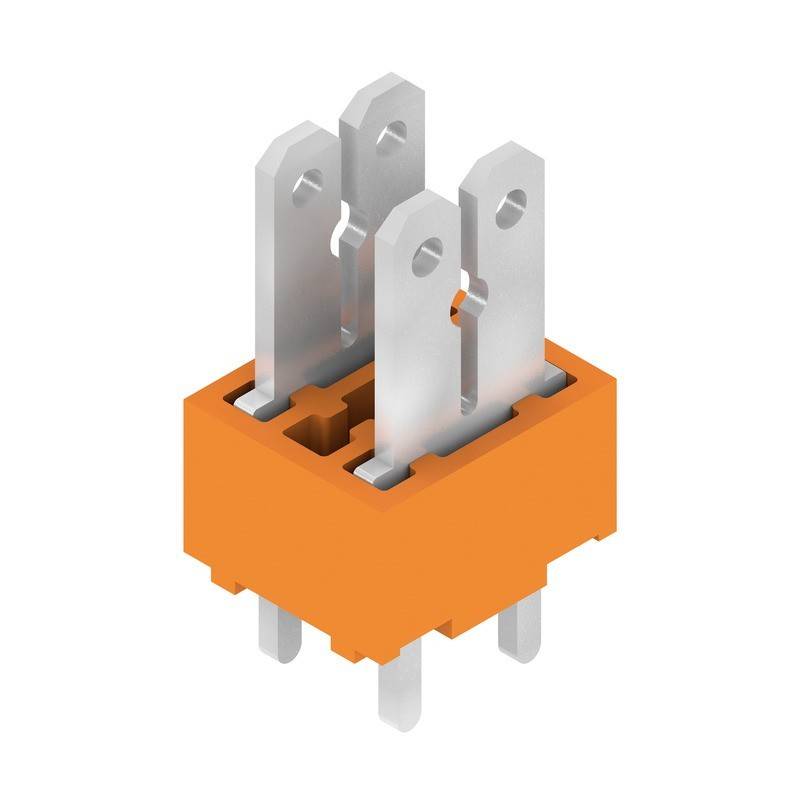

Weidmüller 9500410000 Flachsteckverteiler Steckbreite: 6.3 mm Steckdicke: 0.8 mm 180 ° Teilisoliert Orange, Silber 100 S
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Flachsteckverteiler
Steckbreite
6.3 mm
Steckdicke
0.8 mm
Isolierungsart
Teilisoliert
Anschlusswinkel
180 °
Datenblatt (PDF)
25 Set(s)
Verkauf und Versand:
Menge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
5
-
58,20 €
10
0% = 0,07 €
58,13 €
15
0% = 0,09 €
58,11 €
20
0% = 0,11 €
58,09 €
50
0% = 0,12 €
58,08 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl (Packungsgröße 100 St.)
Gesamt (58,76 € / Stück)
€

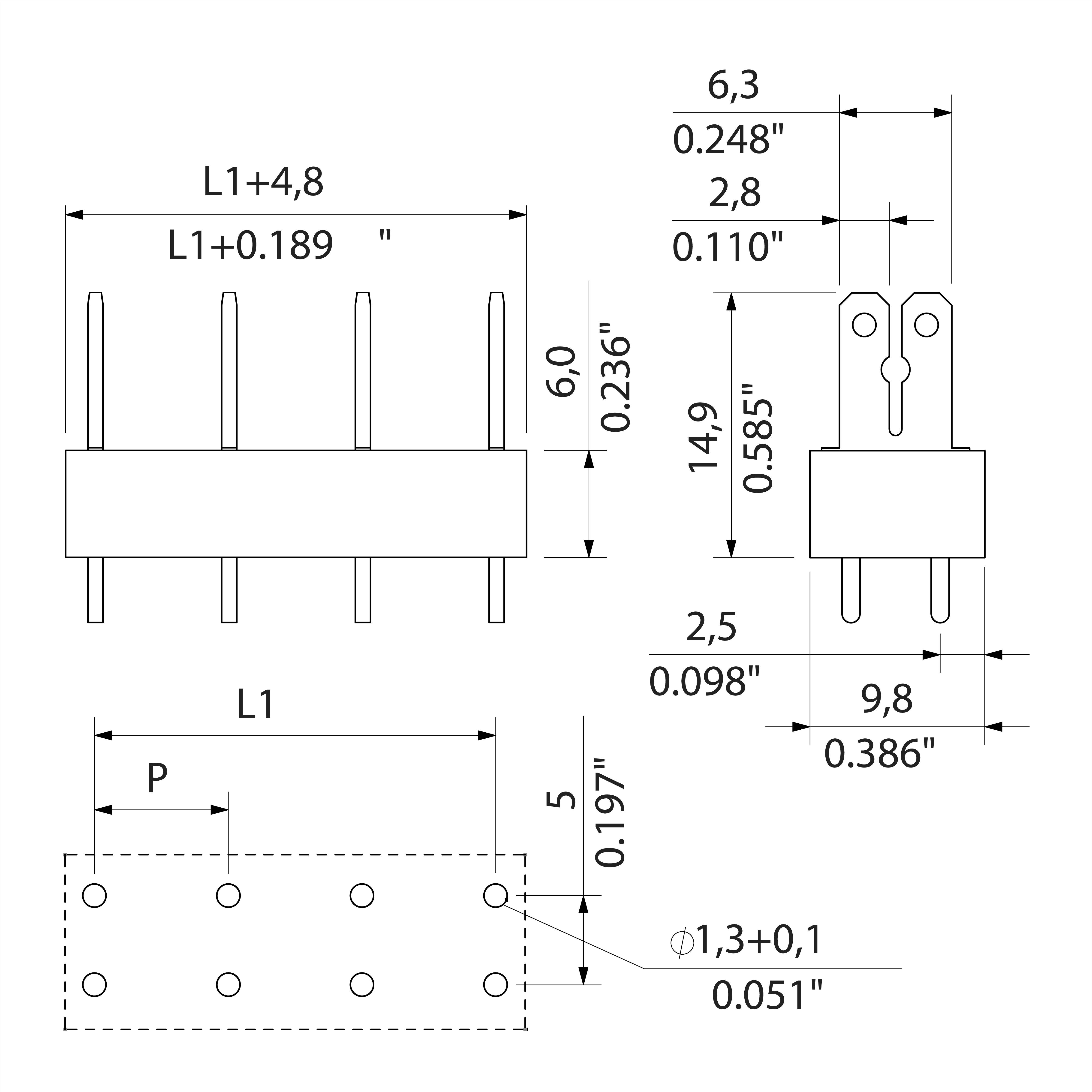

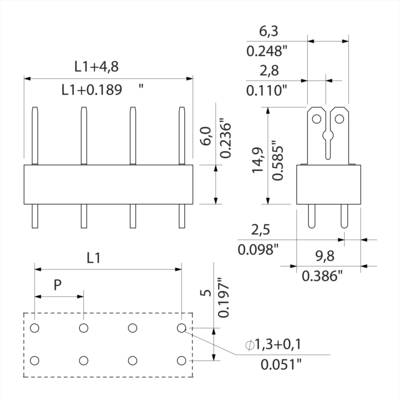

Technische Daten
- Anzahl Lötstifte pro Pol: 2
- Anzahl Reihen: 1
- Berührungsschutz nach DIN VDE 0470: IP 00
- Bestückungsloch-Durchmesser: 1,3 mm
- Breite: 9,8 mm
- Durchgangswiderstand: 1,20 mΩ
- Höhe: 18,4 mm
- Höhe niedrigstbauend: 14,9 mm
- Isolationswiderstand: ≥ 108 Ω
- Kontaktoberfläche: verzinnt
- Kriechstromfestigkeit (CTI): ≥ 600
- Lötstift-Abmessungen: 0,8 x 1,0 mm
- Lötstiftlänge: 3,5 mm
- Nettogewicht: 1.85 g
- Tiefe: 9,8 mm
- Produkt-Art
Flachsteckverteiler
- Herstellerfarbe
Orange
Silber
- Steckbreite
6.3 mm
- Steckdicke
0.8 mm
- Stützhülse
Nein
- Isolierungsart
Teilisoliert
- Anschlusswinkel
180°
- Kontaktmaterial
CuSn
- Inhalt
100 St.
- Herst.-Teilenr.
9500410000
- Typ
PCF 5.00/02/180 3.5SN OR BX
- max. Querschnitt
2.50 mm²
- min. Querschnitt
0.20 mm²
- Anzahl Flachstecker 2.8 mm
4
- Anzahl Flachstecker 6.3 mm
2
- Industrieverpackung
Ja
- Isolationsmaterial
PA
- Pole
2
- Querschnitt-Bereich
0.20 - 2.50 mm²
- RM
5 mm
- RoHS-konform
Ja
- Steck-Größe
6.3 x 0.8 mm
- Temperaturbereich
-50 °C bis +100 °C
Dokumente & Downloads
Datenblatt
Datenblatt 392510 Weidmüller 9500410000 Flachsteckverteiler Steckbreite: 6.3 mm Steckdicke: 0.8 mm 180 ° Teilisoliert Orange, Silber 100 S
Beschreibung
Weidmüller Leiterplattenklemme PCF 5.00/#9500410000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WeidmüllerBezeichnung:Leiterplattenklemme 5.00mmTyp:PCF 5.00/#9500410000Höhe:18,4 mmAnzahl der elektrischen Anschlüsse:2Rastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:24 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIVerschmutzungsgrad:2Anschlussart Leiter:FlachsteckanschlussAnschlussart Leiterplatte:LötanschlussLänge des Pins:3,5 mmWerkstoff des Isolierkörpers:Polyamid (PA)Gehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V2Betriebstemperatur:-50..100 °CArt der Leiterplattenbefestigung:sonstigeBefestigungsart:lötenArt der Banderolierung:sonstigeSchutzart (IP), montiert:IP00
Weidmüller Leiterplattenklemme PCF 5.00/#9500410000: weitere Details
Leiterplattenklemme (Printklemme, Platinenklemme) für die einfache und sichere Datenübertragung direkt auf die Leiterplatte. EAN: 4008190549268
Geliefert wird: Weidmüller Leiterplattenklemme 5.00mm PCF 5.00/#9500410000, Verpackungseinheit: 100 Stk., EAN: 4008190549268
