Led Dimmer

Noch vor wenigen Jahren war das Dimmen kein Problem. Glüh- oder Halogenlampen als Leuchtmittel wurden durch einen Dreh- oder Schiebewiderstand einfach mit weniger elektrischer Energie versorgt, schon nahm die Helligkeit ab. Doch inzwischen haben langlebige, Energie sparende und preiswerte Lampen mit LED-Technik das Glühlicht verdrängt. Solange es nur ums Ein- und Ausschalten geht, gibt’s auch keine Probleme. Die tauchen meist erst dann auf, wenn die Lampen gedimmt werden sollen..

Das Dimmen von Leuchtmitteln ist mit folgenden Methoden möglich:

• Konstantstromreduzierung (CCR)

• Pulsbreitenmodulation (PWM)

• Amplitudenmodulation (AM)

Dimmen mit Konstantstromreduzierung (CCR), auch bekannt als analoges Dimmen, ist eine einfache Methode zur Steuerung der Strommenge, mit der die LEDs versorgt werden. Volle LED-Helligkeit tritt ein, wenn der LED die maximale Menge des zugeteilten Stroms zugeführt wird. Bei Verringerung des Stroms reduziert sich die Helligkeit. Das CCR-Dimmen kann bei dimmbaren LED-Lampen bei sehr niedrigem Strom oder tiefen Dimmstufen Probleme allerdings verursachen.

Die heute häufig verwendetet Pulsbreitenmodulation (PWM) funktioniert durch schnelles Ein- und Ausschalten des LED-Leuchtmittels.  Durch die hohe Pulsfrequenz von mehr als 200 Hertz kann das Auge das Flimmern der LEDs nicht mehr wahrnehmen und sieht stattdessen nur die durchschnittliche LED-Lichtintensität. Die PWM arbeitet mit genau der Menge an elektrischem Strom, die von der LED benötigt wird. Da die PWM einen großen Dimmbereich und eine lineare Beziehung zwischen Lichtleistung und Tastverhältnis bietet, wird sie auf breiterer Basis eingesetzt. Allerdings ist dazu eine ausgeklügelte Treiberelektronik notwendig.

Bei der Amplitudenmodulation (AM) wird eine langsame Verringerung des Treiberstroms durch Reduzierung der Lichtleistung erreicht. AM ist nicht so einfach und effizient wie PWM, aber die Möglichkeit des sichtbaren Flimmerns wird auch hier vermieden.

Moderne LED-Dimmer bieten heute eine Vielzahl von Leistungen, die sowohl den Bedienungskomfort, die Anschlussmöglichkeiten als auch die Lichtqualität positiv beeinflussen. Gerade deshalb ist es manchmal schwierig, den geeigneten Dimmer-Typ herauszufinden. Grundsätzlich zu beachten ist allerdings, dass der Dimmer für kapazitative Lasten wie LED-Lampen ausgelegt ist. Ist er dimmbar, erkennen Sie dies am aufgedruckten Buchstaben „C“.

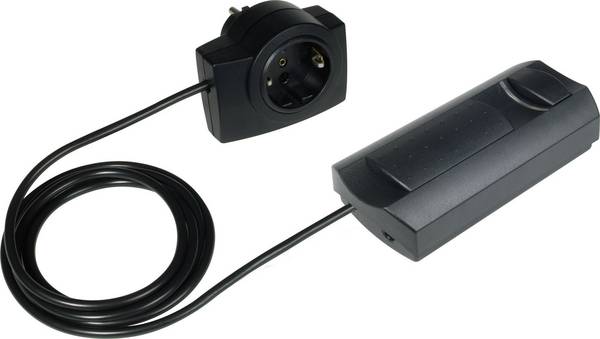

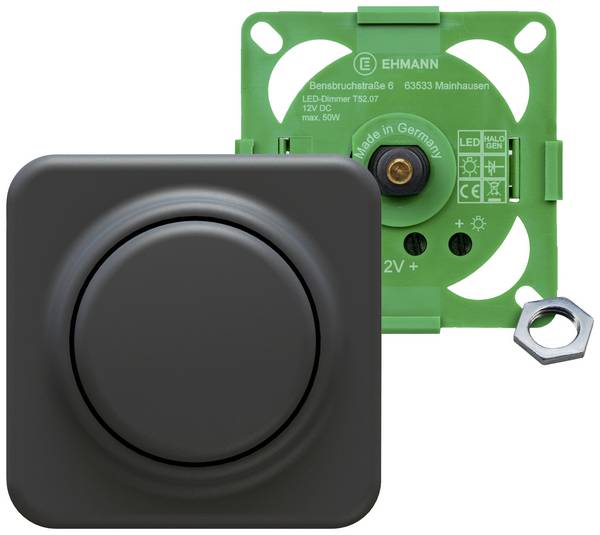

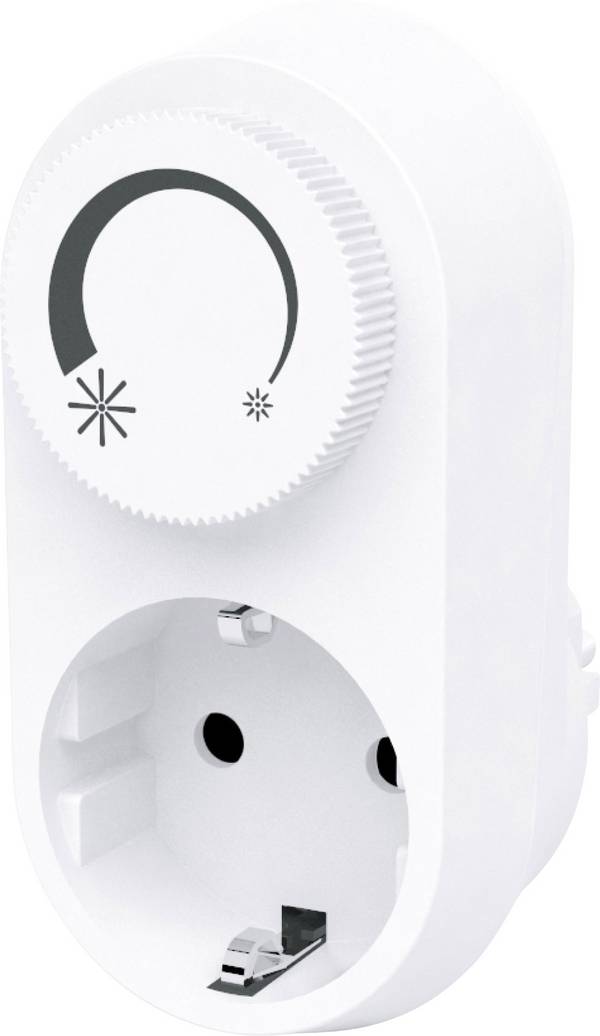

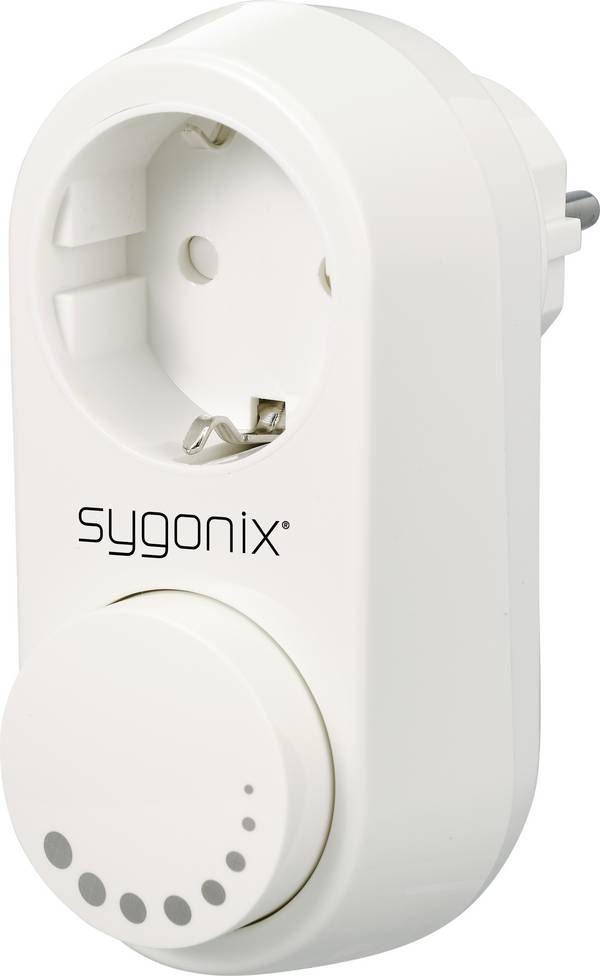

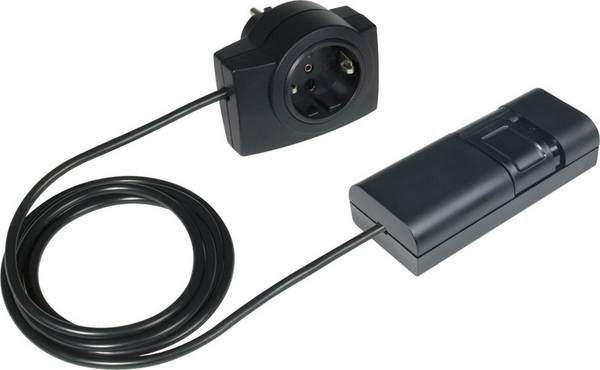

Soll an dem Dimmer beispielsweise ausschließlich eine Leuchte mit dimmbarer Retrofit-Lampe als Leuchtmittel angeschlossen werden, genügen einfache LED-Dimmer mit Steckdose und Drehknopf zur Helligkeitsregulierung. Die für die LED-Beleuchtung zur Verfügung gestellte Schaltleistung bewegt sich hier zwischen 3 Watt und 100 Watt.

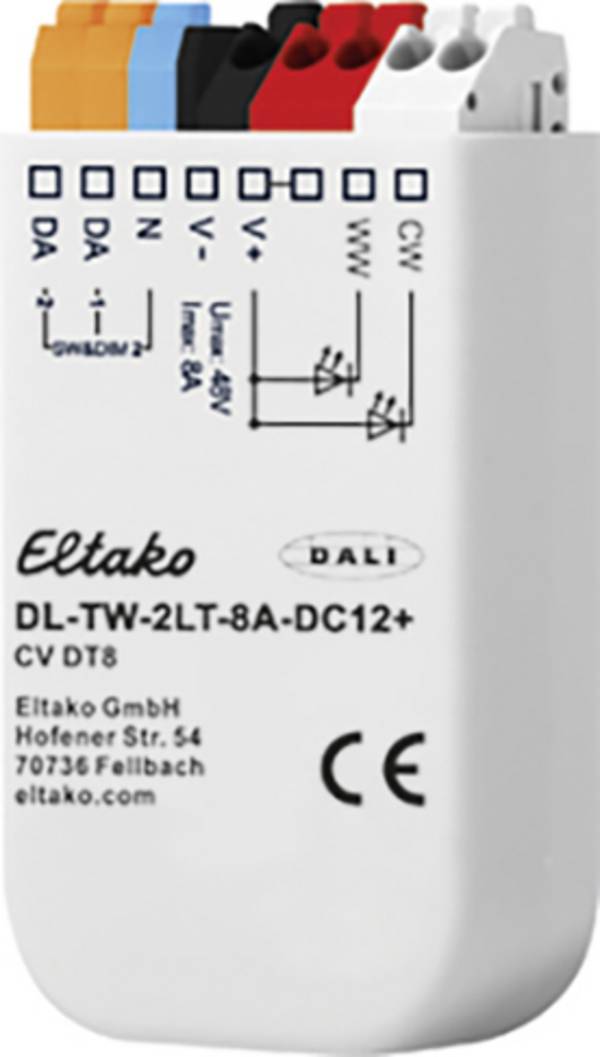

Ist die Installation dimmbarer LED-Deckenstrahler geplant, erfolgt der Anschluss des Dimmers direkt am Treiber. Hochwertiger Dimmer besitzen zudem Einstellmöglichkeiten für minimale und maximale Helligkeitswerte.

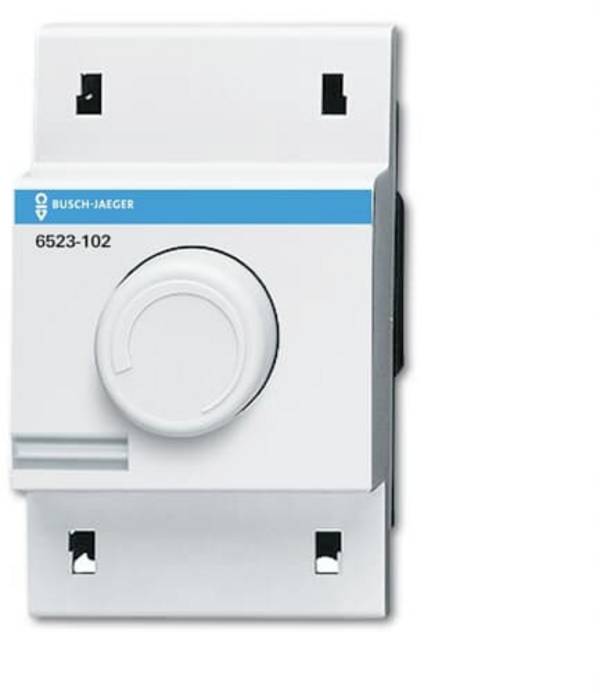

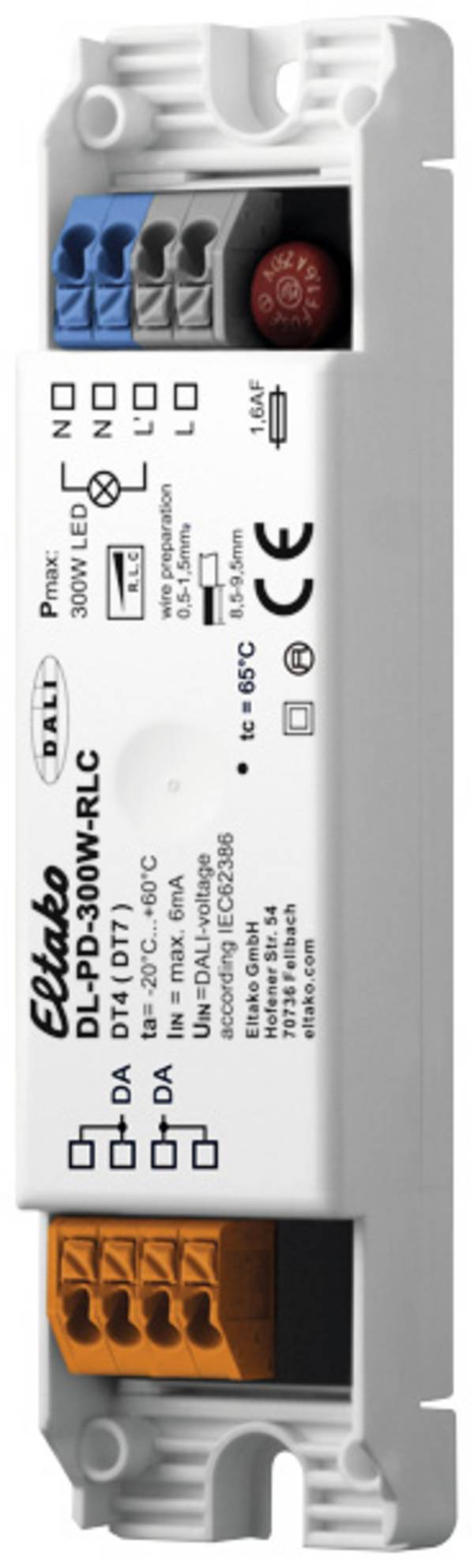

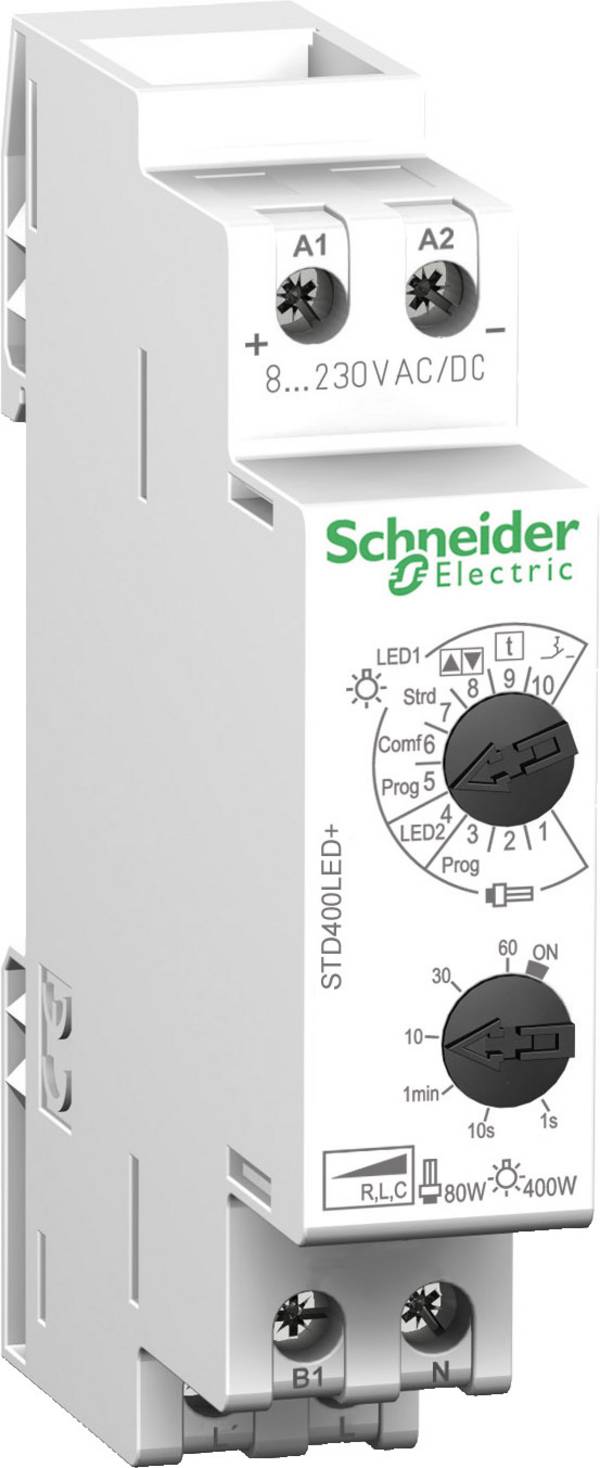

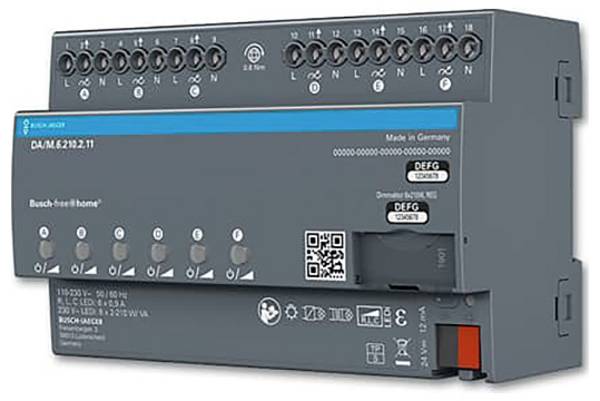

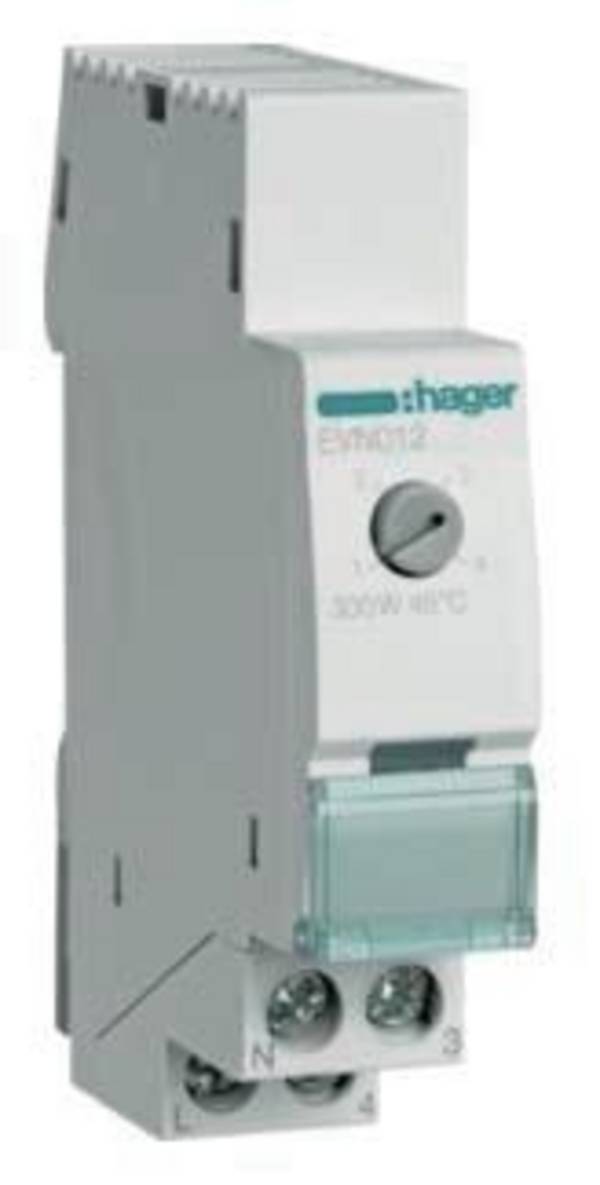

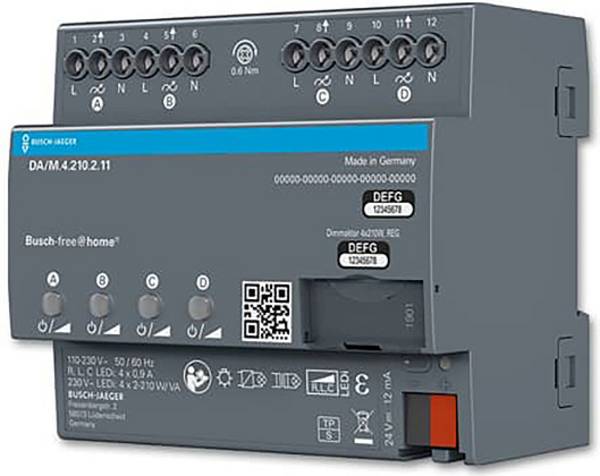

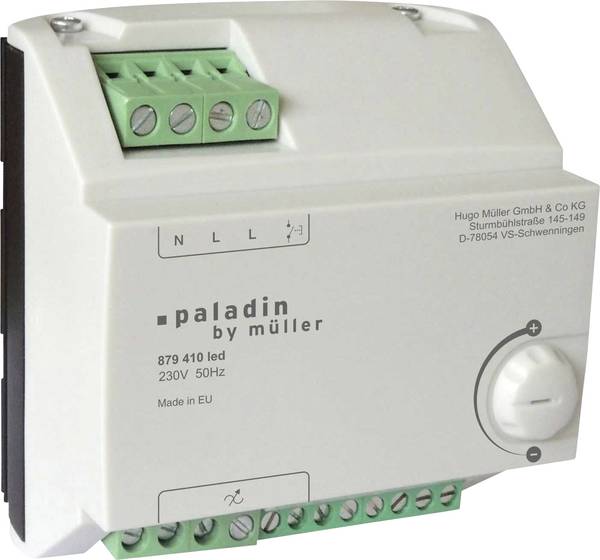

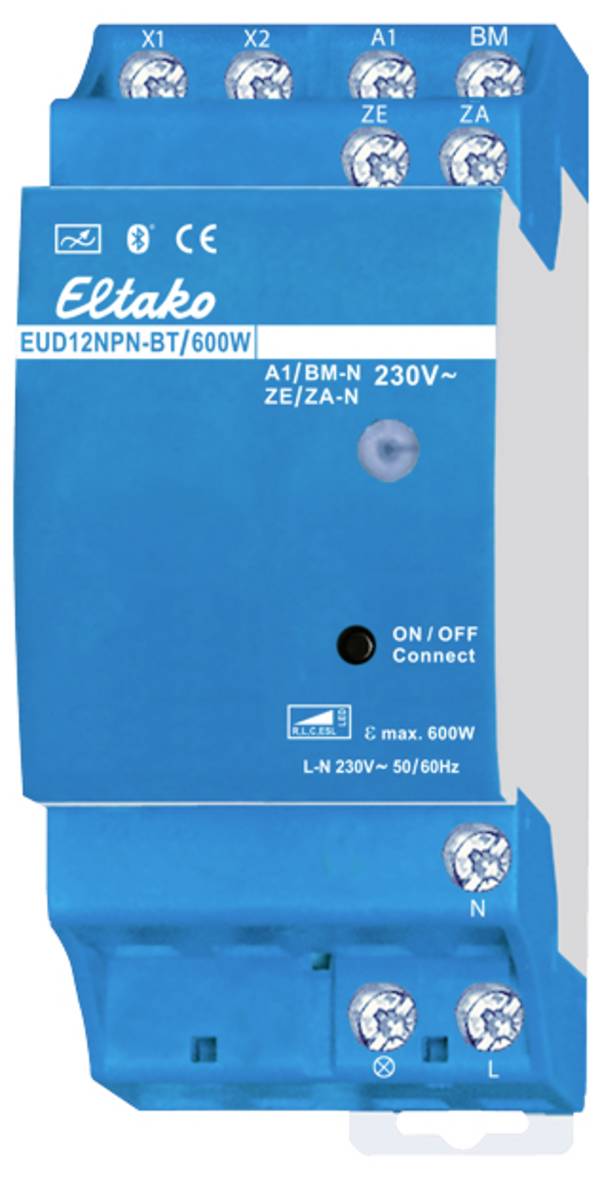

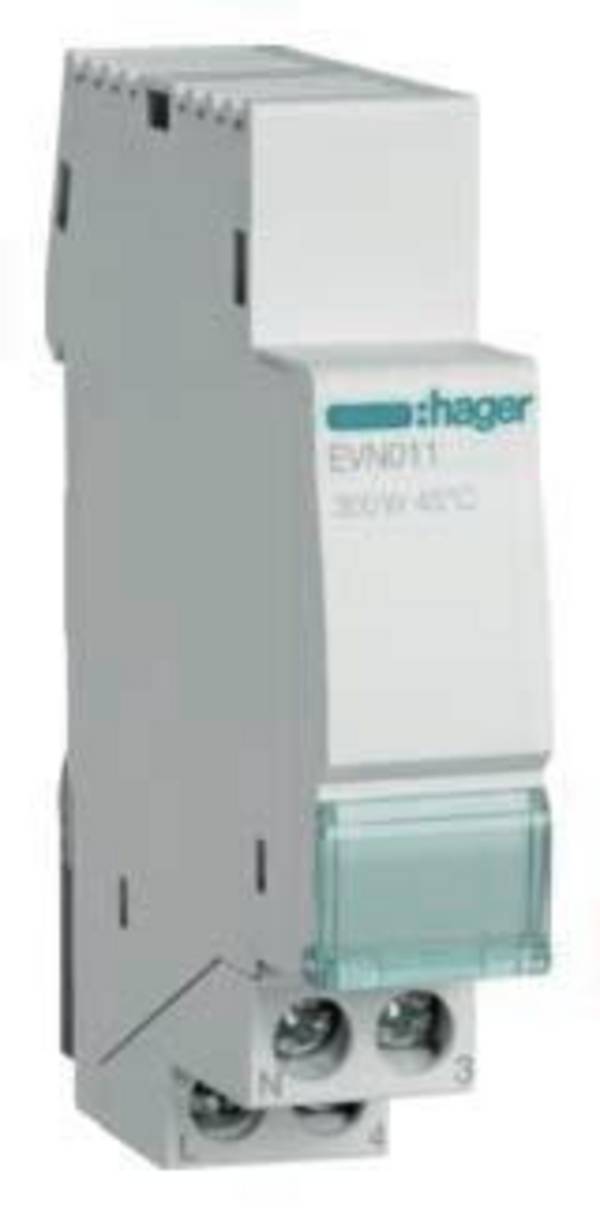

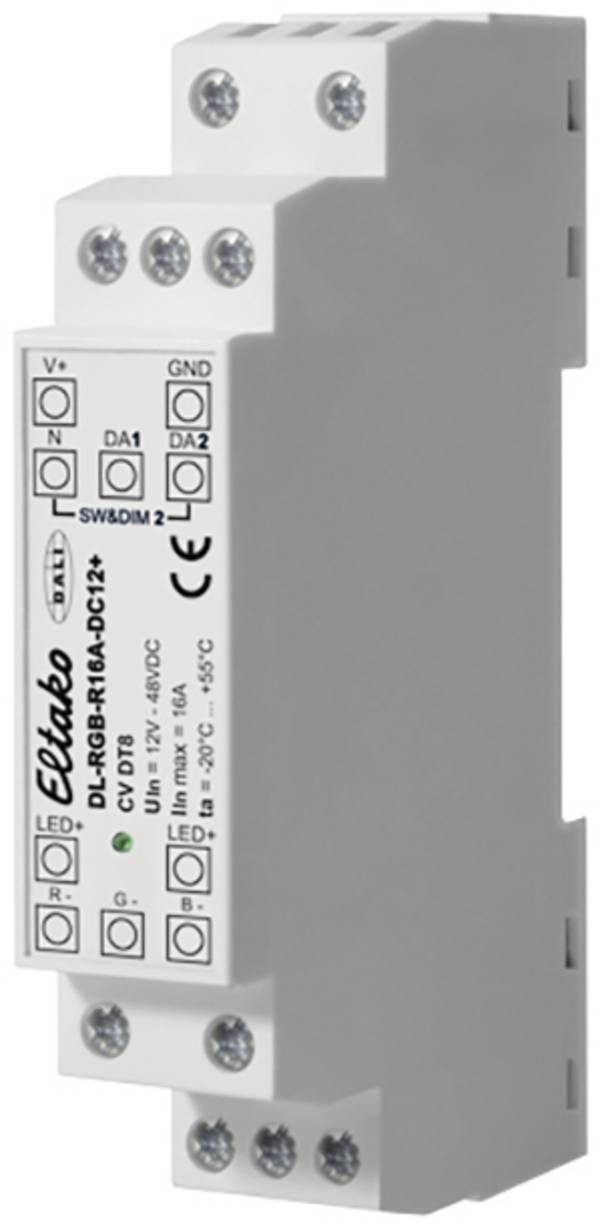

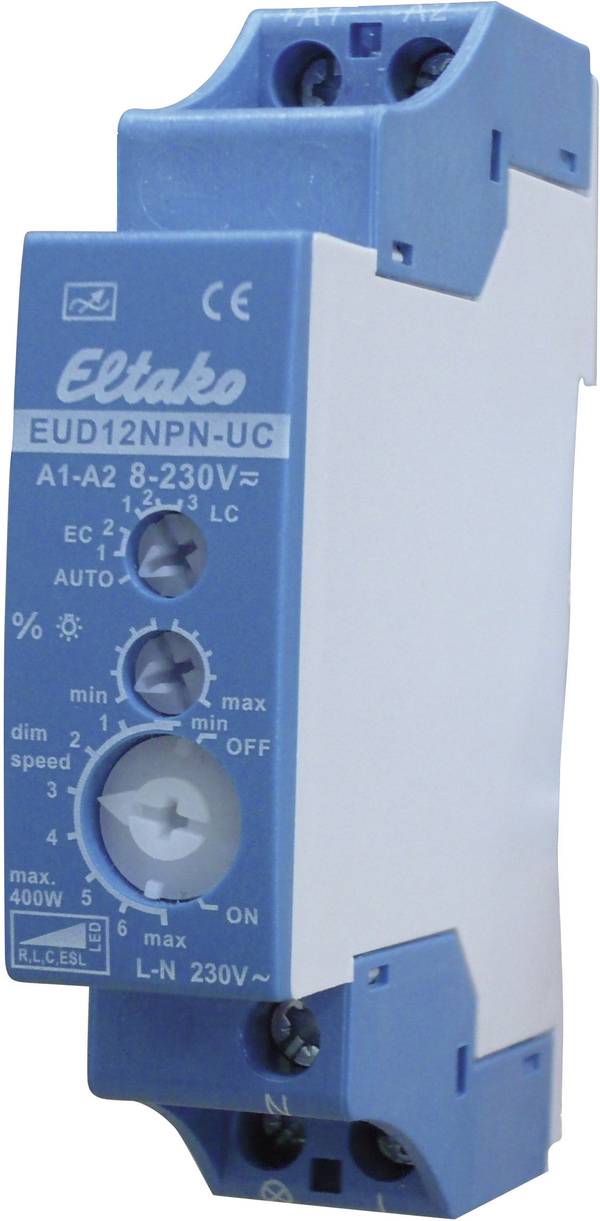

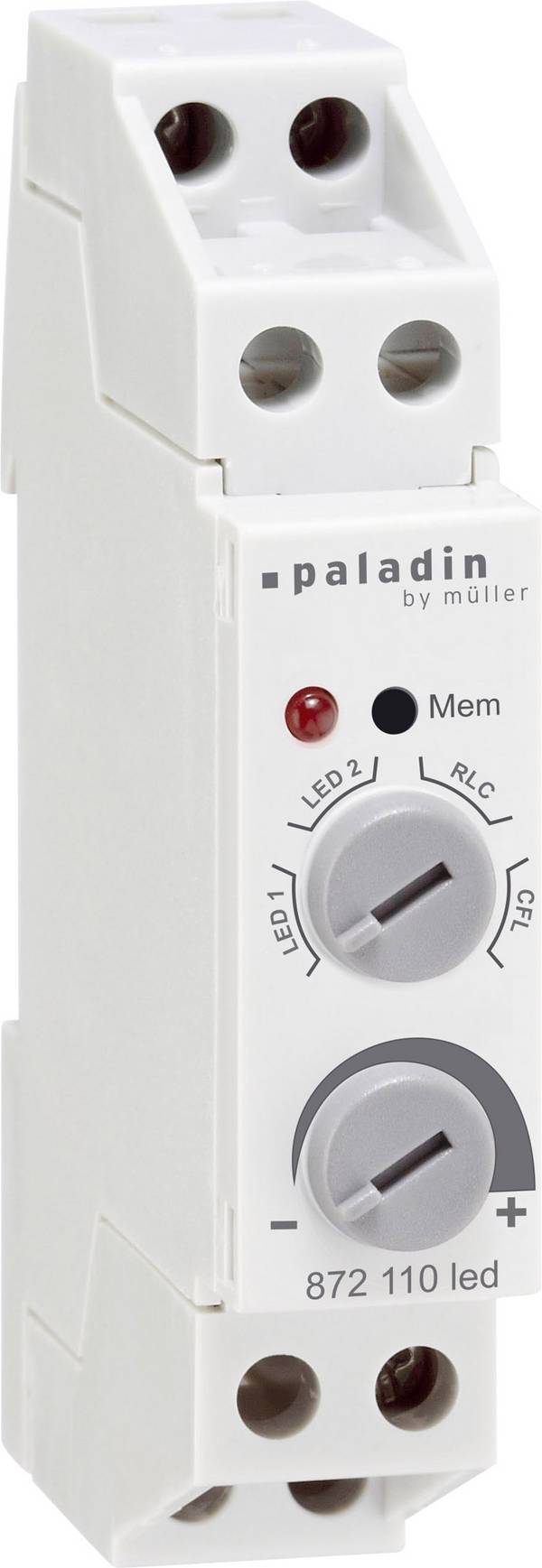

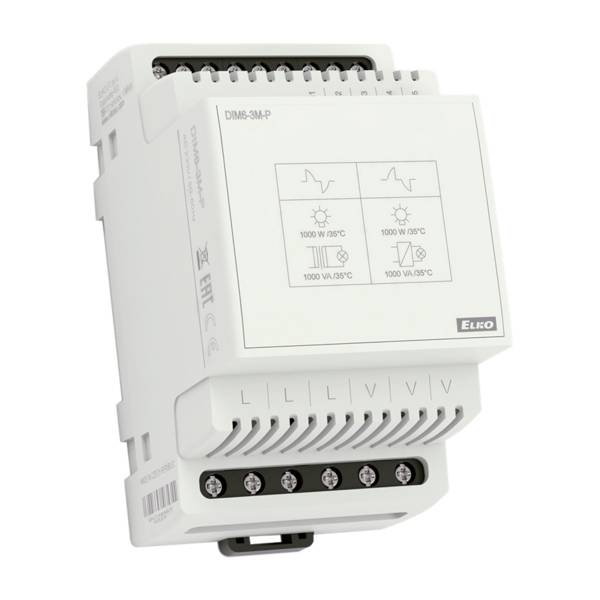

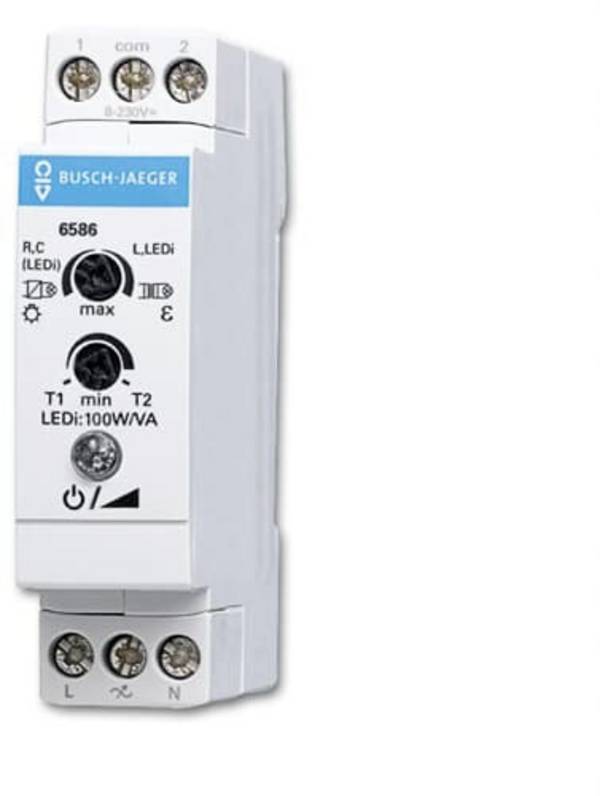

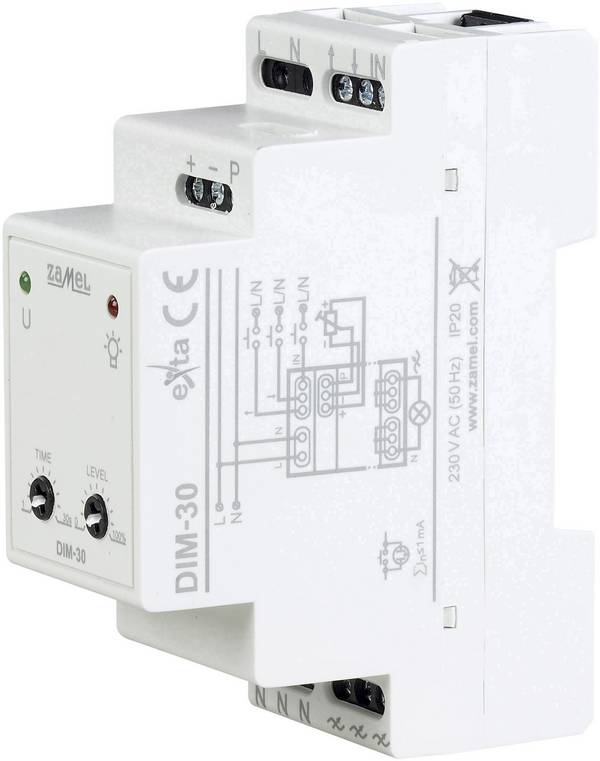

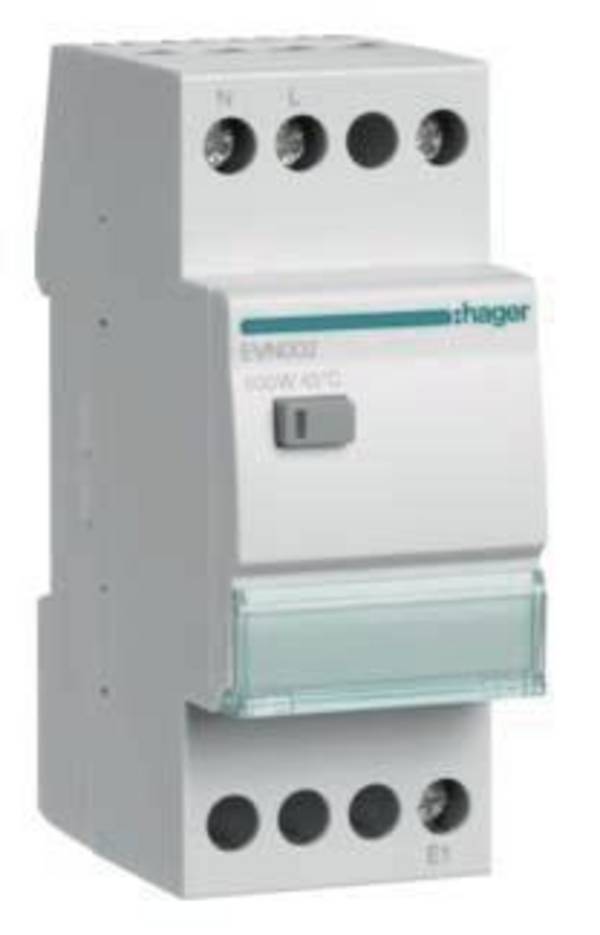

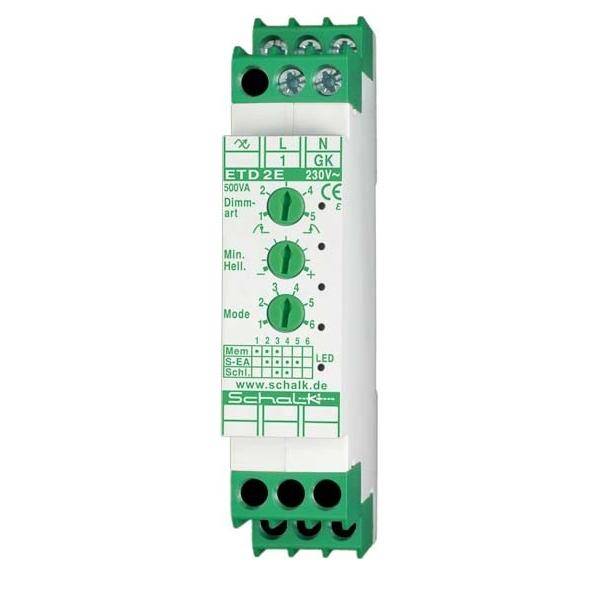

Sollen gleich sehr viele konventionelle Glühlampen gegen dimmbare LED-Leuchtmittel ausgetauscht werden, kommt die Anschaffung eines so genannten Hutschienen-Dimmers in Betracht. Solche Geräte sind auch für das Dimmen von Retrofit-Lampen entwickelt und für die Montage in Verteilerschränken gedacht. Die Leistungsbandbreite reicht bis zu 1200 Watt.
