NH-Sicherung
661 ErgebnisseDetails | Preis | Verfügbarkeit | Sicherungsgröße | Nennstrom - gerundet | Auslöse-Charakteristik | Polzahl | |
|---|---|---|---|---|---|---|---|
Bestell-Nr.:629390 EAN:4001869057101 Teile-Nr.:3NA3820 inkl. MwSt. 133 Sets auf Lager Lieferung Mo., 2. Nov. | 000 | 50 A | - | - | |||
Bestell-Nr.:629392 EAN:4001869057149 Teile-Nr.:3NA3822 inkl. MwSt. 55 Sets auf Lager Lieferung Mo., 2. Nov. | 000 | 63 A | - | - | |||

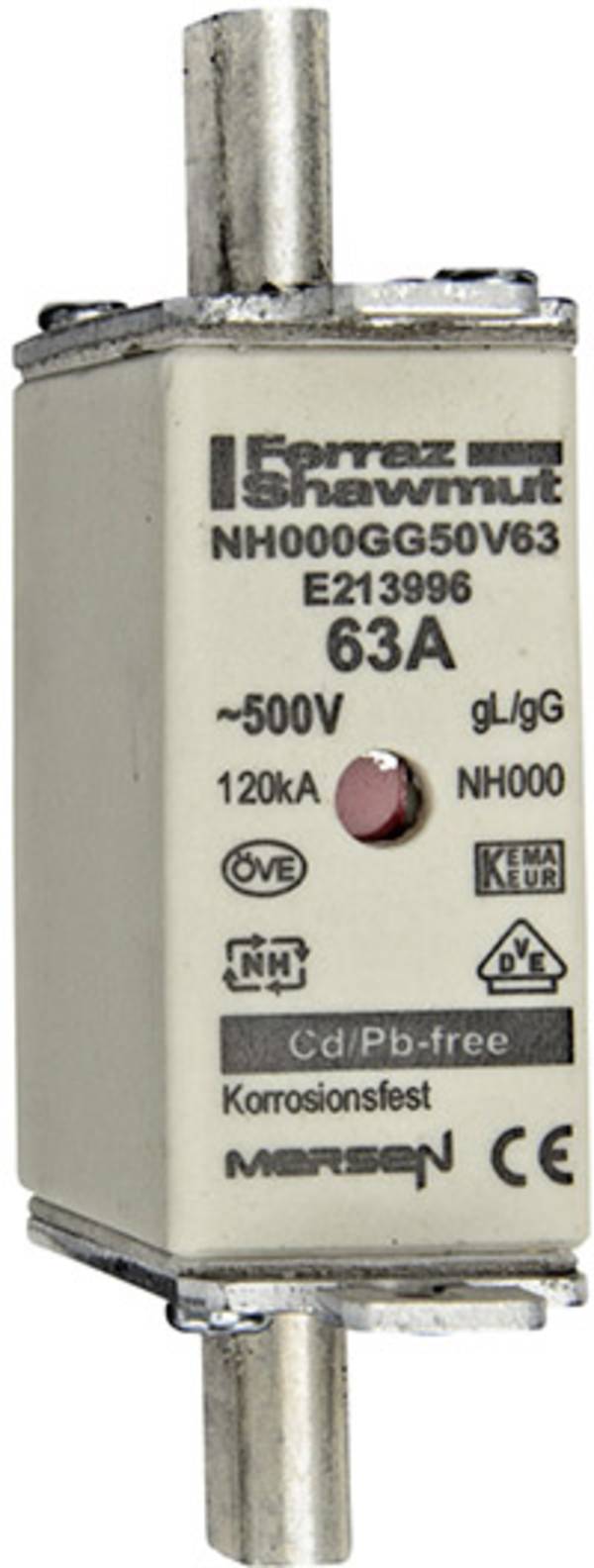

Bestell-Nr.:1522105 EAN:4086500083114 Teile-Nr.:1B655.000000 inkl. MwSt. 217 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 63 A | - | - | |||
Bestell-Nr.:629388 EAN:4001869057033 Teile-Nr.:3NA3814 inkl. MwSt. 62 Sets auf Lager Lieferung Mo., 2. Nov. | 000 | 35 A | - | - | |||
Bestell-Nr.:1522118 EAN:8430399001814 Teile-Nr.:1B175.000000 9,99 € inkl. MwSt. 49 Stück auf Lager Lieferung Mo., 2. Nov. | 1 | 250 A | - | - | |||
Bestell-Nr.:629394 EAN:4001869057224 Teile-Nr.:3NA3830 inkl. MwSt. 31 Sets auf Lager Lieferung Mo., 2. Nov. | 000 | 100 A | - | - | |||

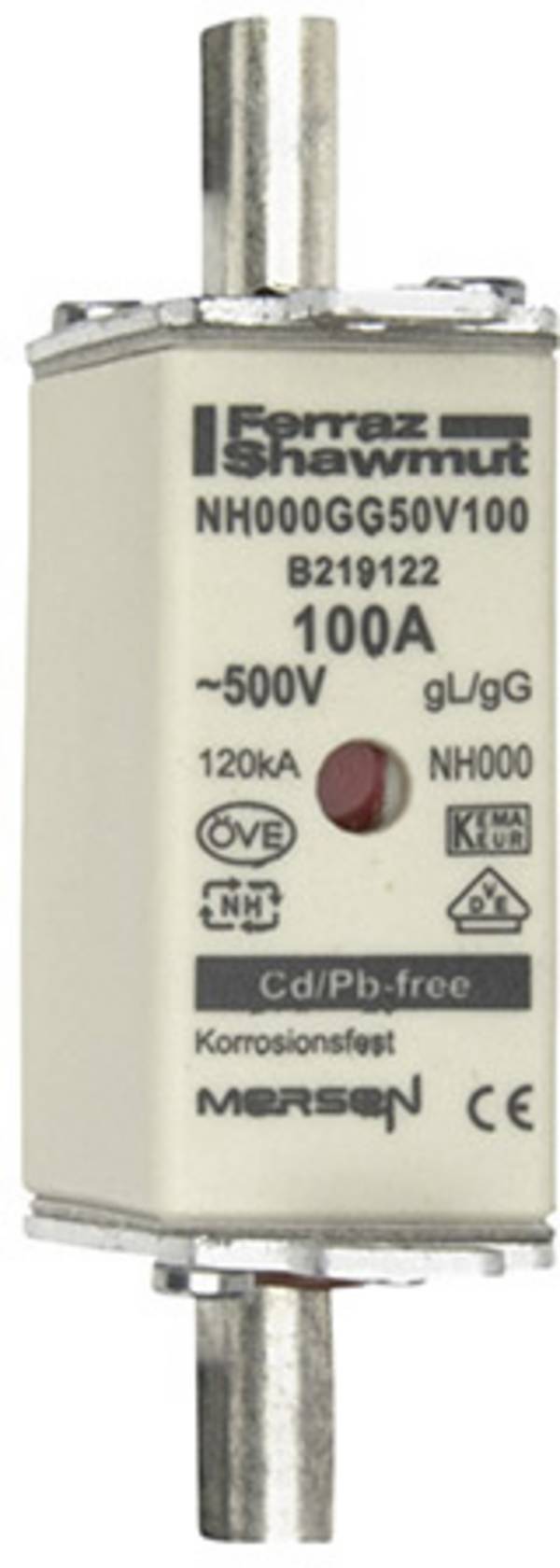

Bestell-Nr.:1522107 EAN:4086500083138 Teile-Nr.:1B663.000000 inkl. MwSt. 3 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 100 A | - | - | |||
Bestell-Nr.:1522102 EAN:4086500083084 Teile-Nr.:1B645.000000 inkl. MwSt. 112 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 35 A | - | - | |||
Bestell-Nr.:629396 EAN:4001869071077 Teile-Nr.:3NA38207 11,99 € inkl. MwSt. 41 Sets auf Lager Lieferung Mo., 2. Nov. | 00 | 50 A | - | - | |||
Bestell-Nr.:1522104 EAN:4086500083107 Teile-Nr.:1B651.000000 inkl. MwSt. 66 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 50 A | - | - | |||

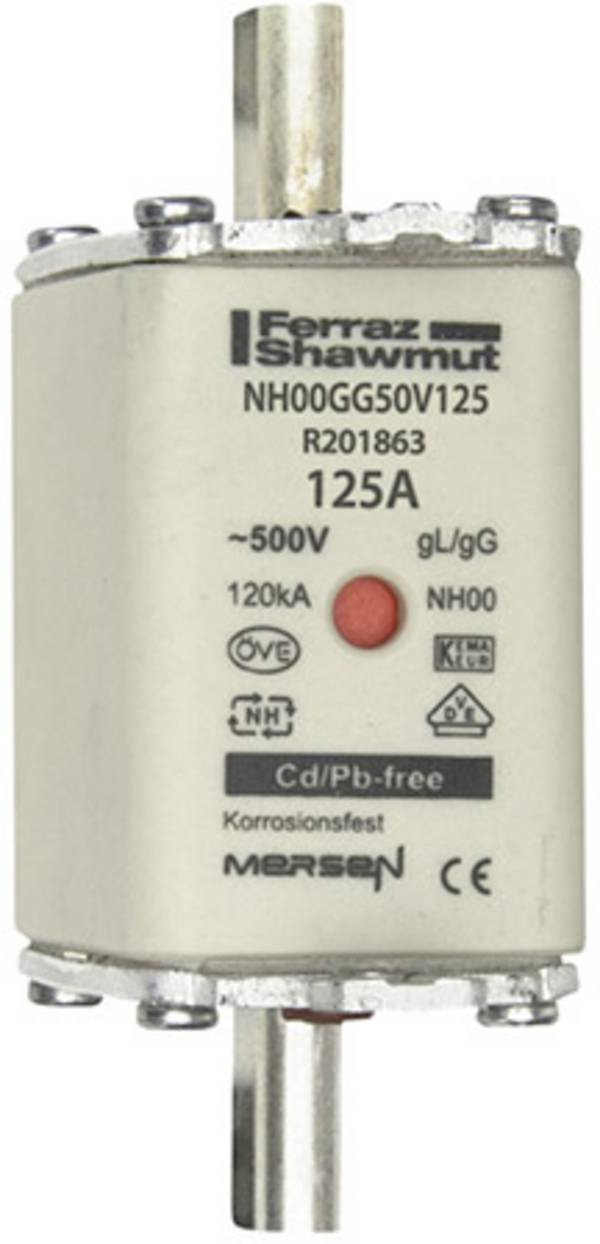

Bestell-Nr.:1522108 EAN:8430399001159 Teile-Nr.:1B765.000000 5,49 € inkl. MwSt. 110 Stück auf Lager Lieferung Mo., 2. Nov. | 00 | 125 A | - | - | |||
Bestell-Nr.:629401 EAN:4001869057255 Teile-Nr.:3NA3832 11,99 € inkl. MwSt. Bald verfügbar | 00 | 125 A | - | - | |||
Bestell-Nr.:629393 EAN:4001869057187 Teile-Nr.:3NA3824 8,49 € inkl. MwSt. 24 Sets auf Lager Lieferung Mo., 2. Nov. | 000 | 80 A | - | - | |||
Bestell-Nr.:629397 EAN:4001869071084 Teile-Nr.:3NA38227 11,99 € inkl. MwSt. 29 Sets auf Lager Lieferung Mo., 2. Nov. | 00 | 63 A | - | - | |||
Bestell-Nr.:1522106 EAN:4086500083121 Teile-Nr.:1B659.000000 inkl. MwSt. 256 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 80 A | gPV | - | |||
Bestell-Nr.:629398 EAN:4001869071091 Teile-Nr.:3NA38247 inkl. MwSt. 26 Sets auf Lager Lieferung Mo., 2. Nov. | 00 | 80 A | - | - | |||

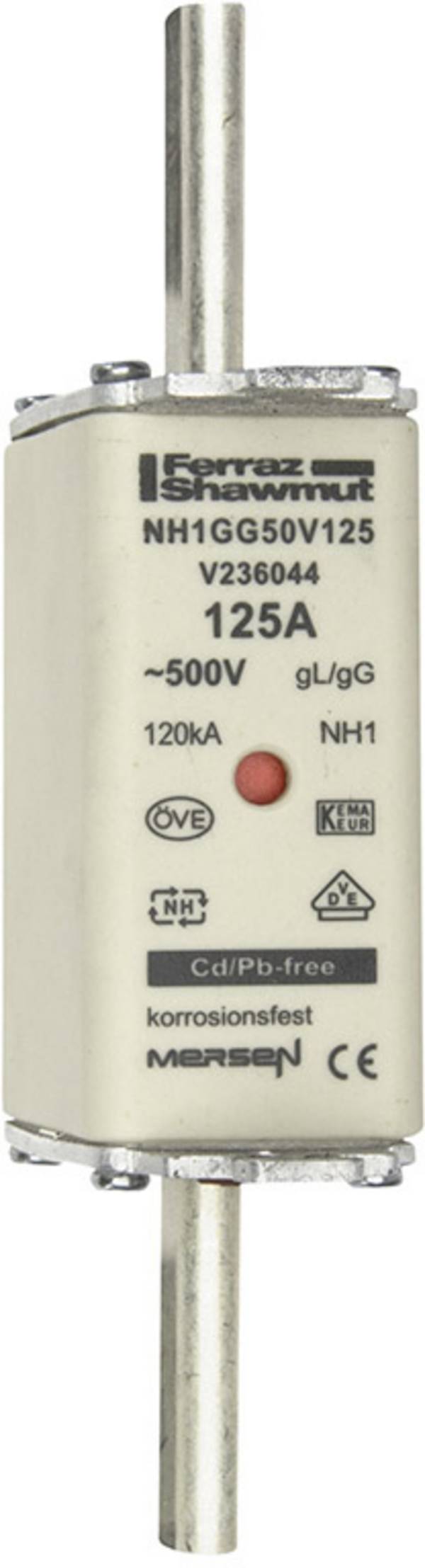

Bestell-Nr.:1522114 EAN:3605340319446 Teile-Nr.:1B165.000000 inkl. MwSt. 36 Stück auf Lager Lieferung Mo., 2. Nov. | 1 | 125 A | - | - | |||
inkl. MwSt. Lieferung Mi., 11. Nov. | - | 180 A | - | - | |||
Bestell-Nr.:2323987 EAN:6417019206059 Teile-Nr.:1SCA022627R6270 inkl. MwSt. Lieferung Mi., 11. Nov. | - | 400 A | - | - | |||
Bestell-Nr.:629382 EAN:4001869056883 Teile-Nr.:3NA3805 9,99 € inkl. MwSt. 2 Sets auf Lager Lieferung Mo., 2. Nov. | 000 | 16 A | - | - | |||

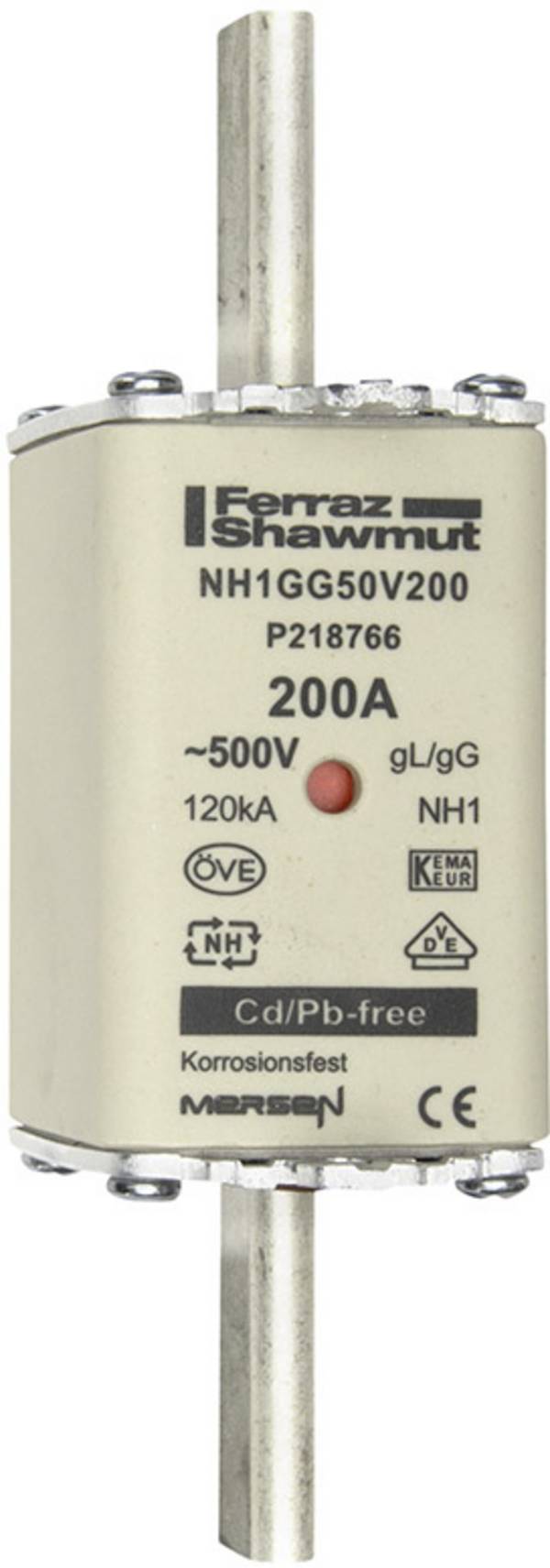

Bestell-Nr.:1522116 EAN:8430399001791 Teile-Nr.:1B171.000000 8,99 € inkl. MwSt. 67 Stück auf Lager Lieferung Mo., 2. Nov. | 1 | 200 A | - | - | |||
Bestell-Nr.:629385 EAN:4001869056968 Teile-Nr.:3NA3810 8,99 € inkl. MwSt. 18 Sets auf Lager Lieferung Mo., 2. Nov. | 000 | 25 A | gPV | - | |||
-11% inkl. MwSt. Lieferung Mi., 11. Nov. | - | 160 A | - | - | |||

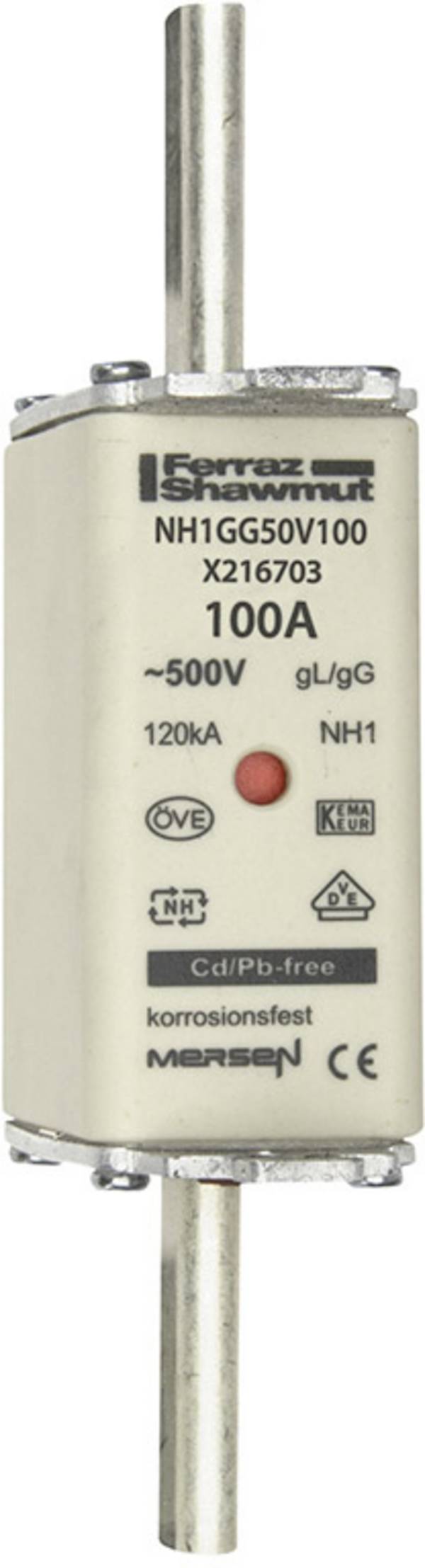

Bestell-Nr.:1522113 EAN:8430399001760 Teile-Nr.:1B163.000000 -11% 8,99 € 7,99 € inkl. MwSt. 45 Stück auf Lager Lieferung Mo., 2. Nov. | 1 | 100 A | gPV | - | |||

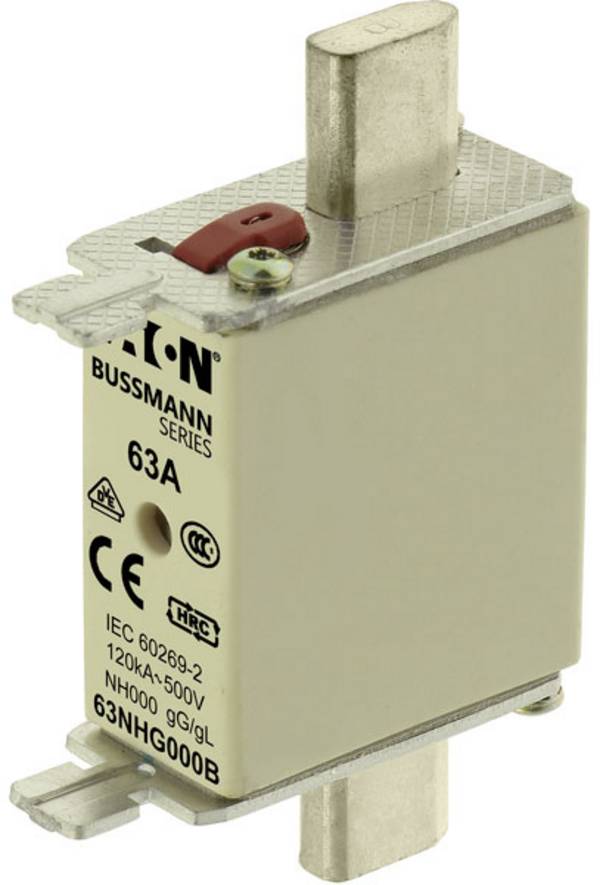

 Abb. ähnlich Bestell-Nr.:2306941 EAN:5027590485326 Teile-Nr.:63NHG000B inkl. MwSt. 59 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 63 A | - | - | |||
Bestell-Nr.:629402 EAN:4001869020013 Teile-Nr.:3NA3836 12,99 € inkl. MwSt. 36 Sets auf Lager Lieferung Mo., 2. Nov. | 00 | 160 A | - | - | |||
Bestell-Nr.:1522112 EAN:8430399001753 Teile-Nr.:1B159.000000 6,99 € inkl. MwSt. 12 Stück auf Lager Lieferung Mo., 2. Nov. | 1 | 80 A | - | - | |||
Bestell-Nr.:1522111 EAN:8430399001746 Teile-Nr.:1B155.000000 inkl. MwSt. 54 Stück auf Lager Lieferung Mo., 2. Nov. | 1 | 63 A | - | - | |||

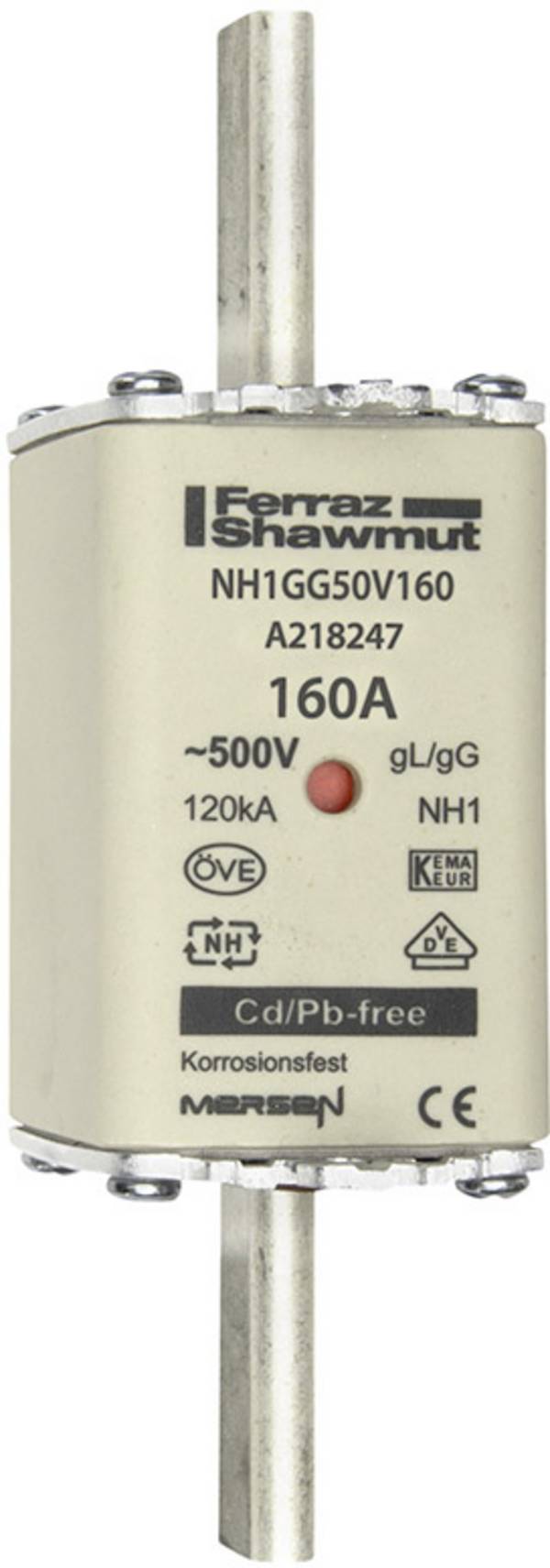

Bestell-Nr.:1522115 EAN:8430399001784 Teile-Nr.:1B169.000000 inkl. MwSt. 29 Stück auf Lager Lieferung Mo., 2. Nov. | 1 | 160 A | - | - | |||
Bestell-Nr.:629395 EAN:4001869073255 Teile-Nr.:3NA38147 11,99 € inkl. MwSt. 13 Sets auf Lager Lieferung Mo., 2. Nov. | 00 | 35 A | - | - | |||
Bestell-Nr.:1522101 EAN:4086500083077 Teile-Nr.:1B643.000000 inkl. MwSt. 35 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 32 A | - | - | |||
13,99 € inkl. MwSt. Lieferung Mi., 11. Nov. | - | 35 A | - | - | |||
-7% 13,99 € 12,99 € inkl. MwSt. Lieferung Mi., 11. Nov. | - | 63 A | - | - | |||
Bestell-Nr.:629399 EAN:4001869071060 Teile-Nr.:3NA38307 inkl. MwSt. 18 Sets auf Lager Lieferung Mo., 2. Nov. | 00 | 100 A | - | - | |||
Bestell-Nr.:1522117 EAN:8430399001807 Teile-Nr.:1B173.000000 inkl. MwSt. 24 Stück auf Lager Lieferung Mo., 2. Nov. | 1 | 224 A | - | - | |||
Bestell-Nr.:3640077 EAN:4011209308725 Teile-Nr.:3NE80211 inkl. MwSt. Lieferung Do., 5. Nov. | 00 | - | Superflink -FF- | - | |||
Bestell-Nr.:1522099 EAN:4086500083053 Teile-Nr.:1B637.000000 5,49 € inkl. MwSt. 54 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 20 A | - | - | |||

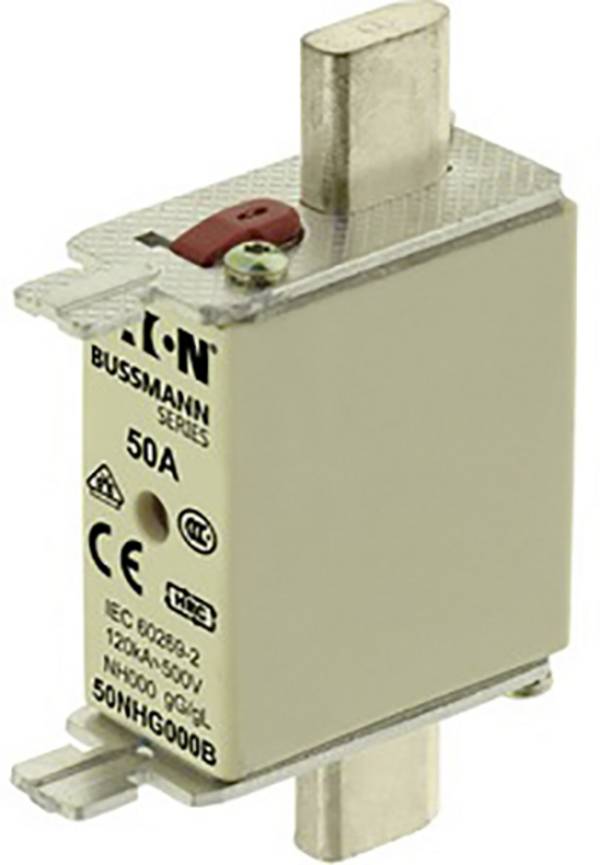

Bestell-Nr.:2622416 EAN:5027590483162 Teile-Nr.:50NHG000B-690 inkl. MwSt. Bald verfügbar | 000 | 50 A | - | - | |||
Bestell-Nr.:2622315 EAN:5027590490726 Teile-Nr.:80NHG000B inkl. MwSt. Bald verfügbar | 000 | 80 A | - | - | |||

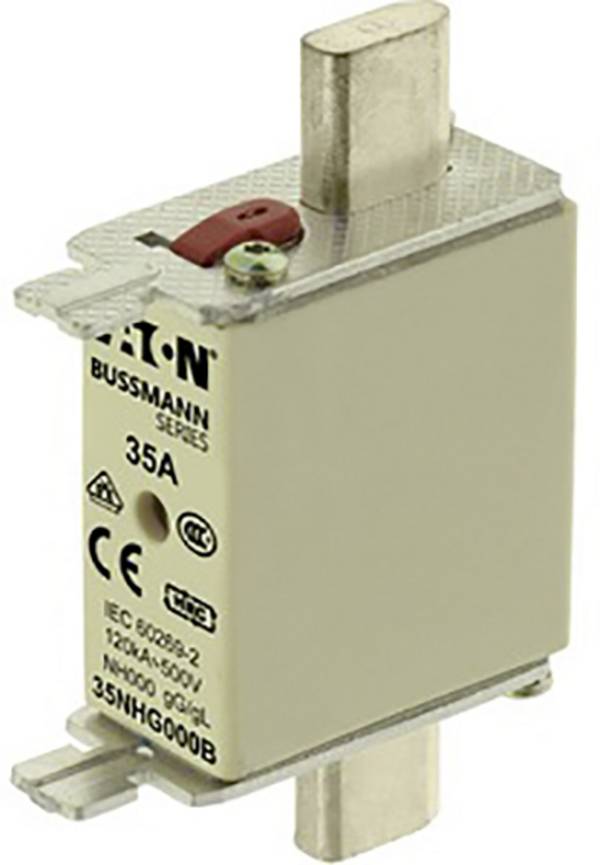

 Abb. ähnlich Bestell-Nr.:2622294 EAN:5027590477895 Teile-Nr.:35NHG01B inkl. MwSt. Bald verfügbar | 1 | 35 A | - | - | |||
Bestell-Nr.:1522098 EAN:4086500083046 Teile-Nr.:1B635.000000 5,49 € inkl. MwSt. 65 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 16 A | - | - | |||
Bestell-Nr.:2622310 EAN:5027590248167 Teile-Nr.:63NHG00B-690 inkl. MwSt. Bald verfügbar | 00 | 63 A | - | - | |||
Bestell-Nr.:629387 EAN:4001869057002 Teile-Nr.:3NA3812 10,99 € inkl. MwSt. Bald verfügbar | 000 | 32 A | - | - | |||
inkl. MwSt. Lieferung Mi., 11. Nov. | - | 16 A | - | - | |||
-13% 14,99 € 12,99 € inkl. MwSt. Lieferung Mi., 11. Nov. | - | 50 A | - | - | |||
Bestell-Nr.:1522128 EAN:4086500084128 Teile-Nr.:1F659.000000 5,99 € inkl. MwSt. 60 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 80 A | - | - | |||
inkl. MwSt. Lieferung Mi., 11. Nov. | - | 80 A | - | - | |||
-14% inkl. MwSt. Lieferung Mi., 11. Nov. | - | 250 A | - | - | |||
Bestell-Nr.:2816793 EAN:3250614120732 Teile-Nr.:LNH0063M -13% 14,99 € 12,99 € inkl. MwSt. Lieferung Mi., 11. Nov. | 000 | 63 A | - | - | |||
-7% 13,99 € 12,99 € inkl. MwSt. Lieferung Mi., 11. Nov. | - | 50 A | - | - | |||

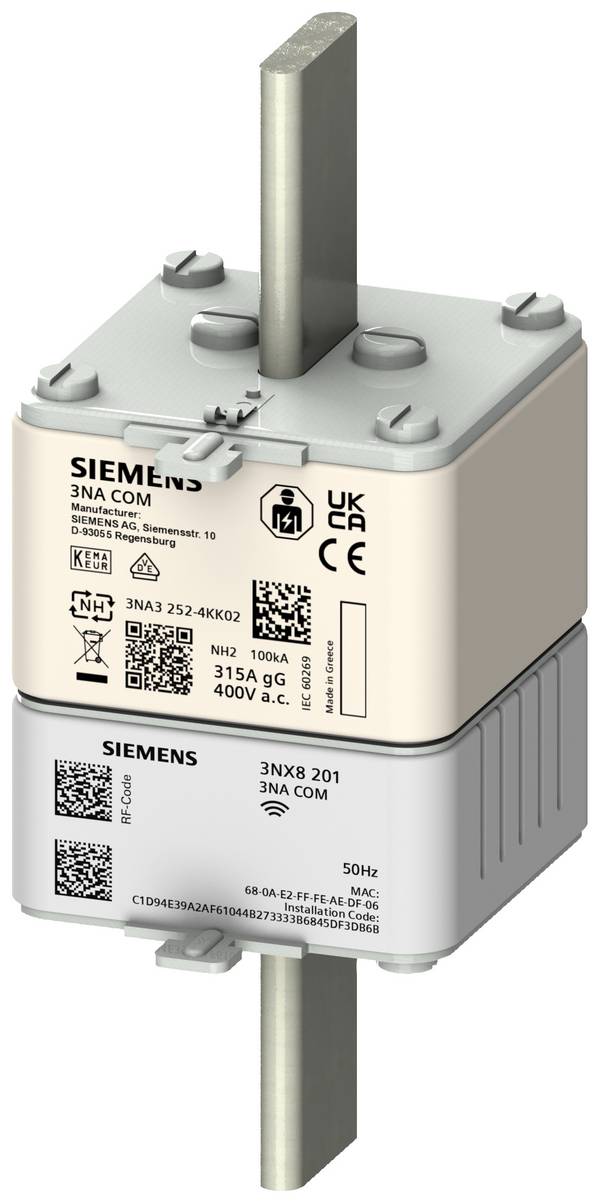

Bestell-Nr.:2481009 EAN:4001869583242 Teile-Nr.:3NA32524KK01 inkl. MwSt. Lieferung Do., 5. Nov. | 2 | 315 A | - | 1 | |||
Bestell-Nr.:2622437 EAN:5027590490757 Teile-Nr.:80NHG000BI inkl. MwSt. 1 Set auf Lager Lieferung Mo., 2. Nov. | 000 | 80 A | - | - | |||
Bestell-Nr.:1522109 EAN:8430399001166 Teile-Nr.:1B769.000000 inkl. MwSt. 47 Stück auf Lager Lieferung Mo., 2. Nov. | 00 | 160 A | - | - | |||
Bestell-Nr.:1522100 EAN:4086500083060 Teile-Nr.:1B639.000000 3,49 € inkl. MwSt. 139 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 25 A | - | - | |||
Bestell-Nr.:1522131 EAN:8430399001326 Teile-Nr.:1F769.000000 inkl. MwSt. 18 Stück auf Lager Lieferung Mo., 2. Nov. | 00 | 160 A | - | - | |||

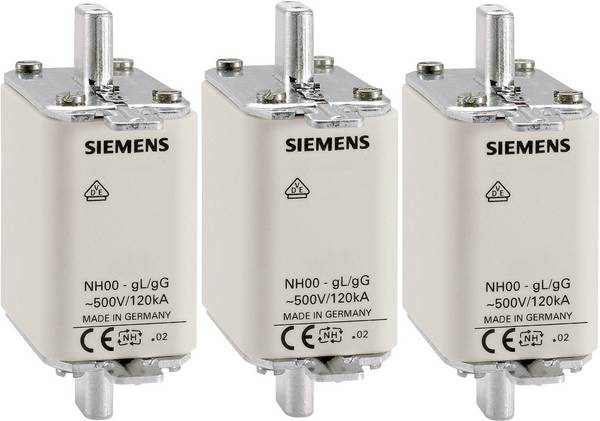

Bestell-Nr.:629389 EAN:4001869057071 Teile-Nr.:3NA3817 9,49 € inkl. MwSt. 34 Sets auf Lager Lieferung Mo., 2. Nov. | 000 | 40 A | - | - | |||
Bestell-Nr.:2481004 EAN:4001869574431 Teile-Nr.:3NA32404KK02 inkl. MwSt. Lieferung Do., 5. Nov. | 2 | 200 A | - | 1 | |||
Bestell-Nr.:2480998 EAN:4001869574400 Teile-Nr.:3NA32304KK02 inkl. MwSt. Lieferung Do., 5. Nov. | 2 | 100 A | - | 1 | |||
Bestell-Nr.:1522096 EAN:4086500083022 Teile-Nr.:1B623.000000 4,49 € inkl. MwSt. 37 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 6 A | - | - | |||
-14% inkl. MwSt. Lieferung Mi., 11. Nov. | - | 315 A | - | - | |||
Bestell-Nr.:2480996 EAN:4001869583181 Teile-Nr.:3NA32304KK01 124,99 € inkl. MwSt. Lieferung Do., 5. Nov. | 2 | 100 A | - | 1 | |||
inkl. MwSt. Lieferung Mi., 11. Nov. | - | 300 A | - | - | |||

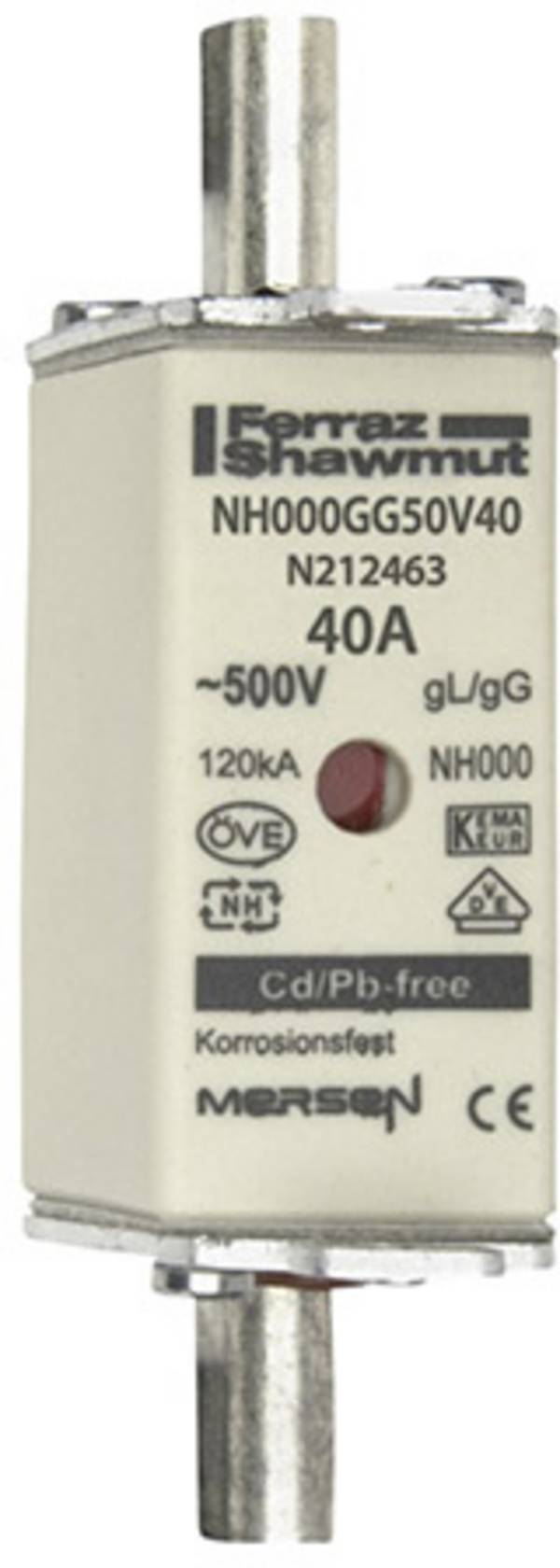

Bestell-Nr.:1522103 EAN:4086500083091 Teile-Nr.:1B647.000000 3,49 € inkl. MwSt. 81 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 40 A | - | - | |||
Bestell-Nr.:2481008 EAN:4001869574455 Teile-Nr.:3NA32444KK02 inkl. MwSt. Lieferung Do., 5. Nov. | 2 | 250 A | - | 1 | |||
-14% inkl. MwSt. Lieferung Mi., 11. Nov. | - | 100 A | - | - | |||
Bestell-Nr.:629381 EAN:4001869056807 Teile-Nr.:3NA3803 10,99 € inkl. MwSt. 2 Sets auf Lager Lieferung Mo., 2. Nov. | 000 | 10 A | - | - | |||
Bestell-Nr.:2322393 EAN:6417019206189 Teile-Nr.:1SCA022627R7240 87,99 € inkl. MwSt. Lieferung Mi., 11. Nov. | - | 800 A | - | - | |||
Bestell-Nr.:2622264 EAN:5027590429993 Teile-Nr.:125NHG01BI inkl. MwSt. 1 Set auf Lager Lieferung Mo., 2. Nov. | 1 | 125 A | - | - | |||
inkl. MwSt. Lieferung Mi., 11. Nov. | - | 250 A | - | - | |||
Bestell-Nr.:2481003 EAN:4001869583211 Teile-Nr.:3NA32404KK01 inkl. MwSt. Lieferung Do., 5. Nov. | 2 | 200 A | - | 1 | |||
Bestell-Nr.:1522110 EAN:8430399001739 Teile-Nr.:1B151.000000 7,99 € inkl. MwSt. 30 Stück auf Lager Lieferung Mo., 2. Nov. | 1 | 50 A | - | - | |||

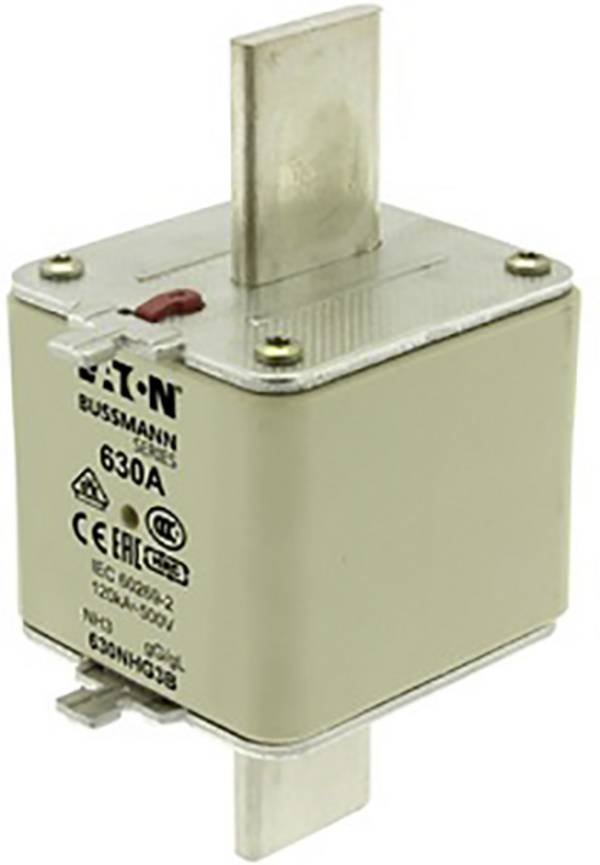

 Abb. ähnlich Bestell-Nr.:2622306 EAN:5027590204118 Teile-Nr.:630NHG3B inkl. MwSt. Bald verfügbar | 3 | 630 A | - | - | |||
Bestell-Nr.:1522125 EAN:4086500084081 Teile-Nr.:1F645.000000 4,79 € inkl. MwSt. 30 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 35 A | - | - | |||
inkl. MwSt. Lieferung Mi., 11. Nov. | - | 100 A | - | - | |||

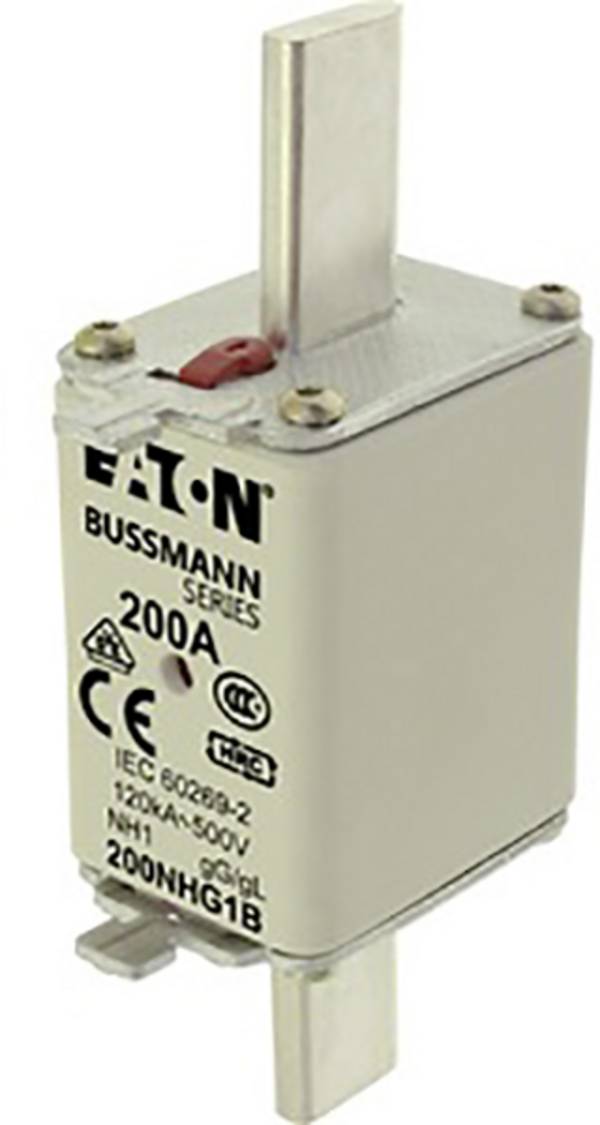

Bestell-Nr.:2622274 EAN:5027590467209 Teile-Nr.:200NHG1B inkl. MwSt. Bald verfügbar | 1 | 200 A | - | - | |||
 Abb. ähnlich Bestell-Nr.:2622255 EAN:5027590428163 Teile-Nr.:100NHG02B inkl. MwSt. 2 Sets auf Lager Lieferung Mo., 2. Nov. | D02 | 100 A | - | - | |||

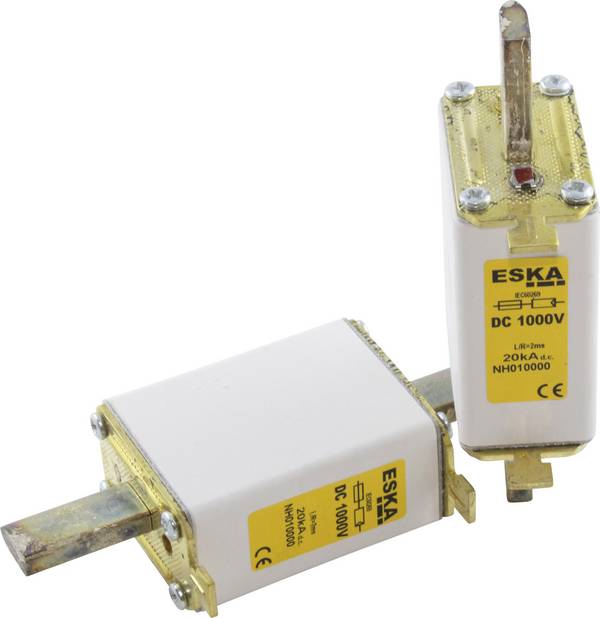

Bestell-Nr.:520049 EAN:4016138597776 Teile-Nr.:NH 0 1000V DC 50A inkl. MwSt. Lieferung Mo., 4. Jan. 2027 | 0 | 50 A | gPV | - | |||
Bestell-Nr.:1522127 EAN:4086500084111 Teile-Nr.:1F655.000000 inkl. MwSt. 65 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 63 A | - | - | |||
Bestell-Nr.:520056 EAN:4016138596434 Teile-Nr.:NH 0 1000V DC 100A inkl. MwSt. Lieferung Mo., 4. Jan. 2027 | 0 | 100 A | - | - | |||
inkl. MwSt. Lieferung Mi., 11. Nov. | - | 25 A | - | - | |||
Bestell-Nr.:1522097 EAN:4086500083039 Teile-Nr.:1B631.000000 4,49 € inkl. MwSt. 42 Stück auf Lager Lieferung Mo., 2. Nov. | 000 | 10 A | - | - | |||
Bestell-Nr.:2622429 EAN:5027590321747 Teile-Nr.:63NHG00B inkl. MwSt. 2 Sets auf Lager Lieferung Mo., 2. Nov. | 00 | 63 A | - | - | |||
Bestell-Nr.:2480999 EAN:2050012099552 Teile-Nr.:3NA32324KK01 inkl. MwSt. Lieferung Do., 5. Nov. | 2 | 125 A | - | 1 | |||
Bestell-Nr.:2622380 EAN:5027590145800 Teile-Nr.:50NHG000BI inkl. MwSt. 2 Sets auf Lager Lieferung Mo., 2. Nov. | 000 | 50 A | - | - | |||
Bestell-Nr.:520054 EAN:4016138597790 Teile-Nr.:NH 0 1000V DC 80A inkl. MwSt. Lieferung Mo., 4. Jan. 2027 | 0 | 80 A | gPV | - | |||

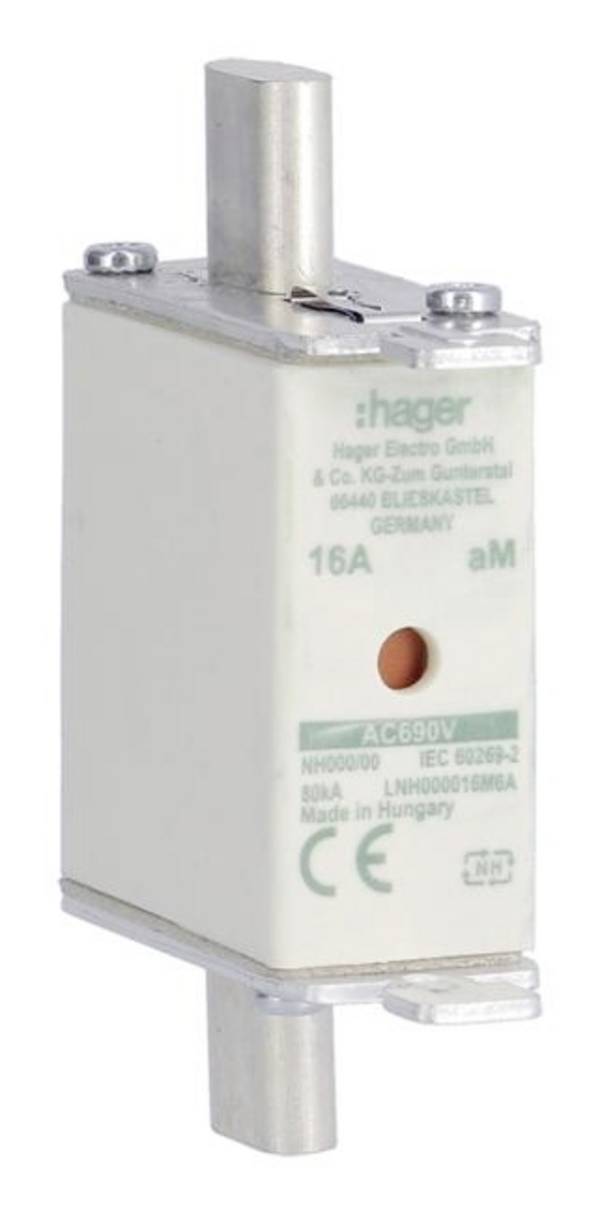

Bestell-Nr.:2816983 EAN:3250614125676 Teile-Nr.:LNH000016M6A inkl. MwSt. Lieferung Mi., 11. Nov. | - | 16 A | - | - | |||
inkl. MwSt. Lieferung Mi., 11. Nov. | - | 200 A | - | - | |||
-13% inkl. MwSt. Lieferung Mi., 11. Nov. | - | 500 A | - | - | |||
inkl. MwSt. Lieferung Mi., 11. Nov. | - | 35 A | - | - | |||
Bestell-Nr.:2481001 EAN:4001869583204 Teile-Nr.:3NA32364KK01 inkl. MwSt. Lieferung Do., 5. Nov. | 2 | 160 A | - | 1 | |||
Ratgeber
NH-Sicherungen oder Niederspannungs-Hochleistungs-Sicherungen sind Schmelzsicherungen in elektrischen Niederspannungsnetzen. Das heißt: Die Spannung darf in Wechselstromkreisen 1000 Volt nicht überschreiten. In Gleichstromkreise liegt die Grenze bei 1500 Volt. NH-Sicherungen dienen dem Schutz von elektrischen Anlagen und Geräten vor Überlast und Kurzschluss. Lesen Sie hier, wie diese Schutzelemente aufgebaut sind, wie sie funktionieren und welche Betriebsklassen und Bauformen es gibt.
Was sind NH-Sicherungen?
Niederspanungs-Hochleistungs-Sicherungen basieren auf dem Prinzip der Schmelzsicherung. Sie funktioniert durch das Schmelzen eines speziellen Leiters. Er unterbricht den Stromfluss, wenn der Strom eine bestimmte Grenze überschreitet, die Sicherung also durchbrennt. Während des normalen Betriebs fließt der elektrische Strom problemlos durch den Schmelzleiter. Der Leiter bleibt intakt, die elektrische Verbindung bleibt bestehen.
Steigt dagegen der Strom über den zulässigen Wert, erhitzt sich der Schmelzleiter, da die überschüssige elektrische Energie in Wärme umgewandelt wird. Bei Erreichen einer bestimmten Temperatur schmilzt der Leiter und unterbricht den Stromfluss. Dies schützt die nachfolgenden Geräte und Leitungen vor Schäden durch Überhitzung oder Brand. Unmittelbar nach dem Schmelzen wird der Stromkreis unterbrochen. Die Sicherung ist nun auszutauschen, um den Stromfluss wiederherzustellen.
Vom Funktionsprinzip her unterscheiden sich NH-Sicherungen also nicht von kleinen Glasröhrchen-Schmelzsicherungen, sie sind aber für deutlich höhere Spannungen und vor allem sehr hohe Ströme ausgelegt. Die aktuell gültige Norm für NH-Sicherungen ist die DIN EN 60269-1 (VDE 0636-1).
So sind NH-Sicherungen aufgebautNH-Sicherungen sind so konstruiert, dass sie eine zuverlässige und sichere Unterbrechung des Stromkreises bei Überstrom oder Kurzschluss gewährleisten. Ihr Aufbau besteht aus mehreren Komponenten, die spezifische Funktionen erfüllen.
Das Gehäuse besteht in der Regel aus Keramik oder Glas. Diese Materialien sind thermisch und mechanisch sehr stabil und widerstandsfähig gegen hohe Temperaturen und Druck, die beim Auslösen der Sicherung entstehen. Der Schmelzleiter ist das zentrale Element der Sicherung.
Er besteht aus einem speziellen Metall, oft Silber oder Kupfer, und ist so dimensioniert, dass er bei einer bestimmten Überstromstärke schmilzt und den Stromkreis unterbricht. Im Inneren des Gehäuses befindet sich ein Löschmittel, meist Quarzsand. Dieses Material dient zur Löschung des Lichtbogens, der beim Schmelzen des Leiters entsteht.
Der Sand erstickt den Lichtbogen und verhindert so die Bildung von hohen Temperaturen und Schäden am Sicherungsgehäuse. An beiden Enden der Sicherung befinden sich Kontaktkappen oder -messer, gefertigt in der Regel aus leitfähigem Material wie Kupfer. Diese Kontakte sorgen für eine sichere Verbindung zur elektrischen Anlage oder zum Sicherungshalter.
NH-Sicherungseinsätze sind deutlich gekennzeichnet. Die Kennzeichnung umfasst neben Nennstromstärke und Betriebsspannung auch die Auslösecharakteristiken F, M oder T. Der Buchstabe F steht für flink, die Auslösegeschwindigkeit beträgt weniger als 20 Millisekunden. M bedeutet mittelträge, hier liegt die Geschwindigkeit zwischen 50 und 90 Millisekunden. T kennzeichnet ein träges Sicherungselement mit einer Auslösegeschwindigkeit 100 bis 300 Millisekunden beträgt. Darüber hinaus gibt es Varianten mit der Bezeichnung FF für superflink und TT für superträge.
Diese Informationen sind entweder aufgedruckt oder eingraviert. Einige NH-Sicherungen besitzen zudem ein optisches Anzeigeelement oder einen Sicherungsmonitor, der anzeigt, wenn die Sicherung ausgelöst hat. Dies erleichtert die Identifikation defekter Sicherungen ohne aufwändige Prüfungen.
Unter normalen Betriebsbedingungen fließt der Strom – wie oben bereits erwähnt – durch den Schmelzleiter. Überschreitet der Strom allerdings die Nennstromstärke, beginnt sich der Schmelzleiter zu erwärmen. Er besteht aus einem Material mit definiertem Schmelzpunkt: Je höher der Überstrom, desto schneller erhitzt sich der Leiter. Bei moderaten Überströmen, zum Beispiel durch einen temporären Lastanstieg, dauert es einige Zeit, bis der Schmelzleiter durchbrennt. Das verhindert das Auslösen bei kurzzeitigen Überlasten.
Bei einem Kurzschluss, bei dem extrem hohe Ströme in sehr kurzer Zeit fließen, erhitzt sich der Schmelzleiter blitzartig. Der schnelle Temperaturanstieg führt zum nahezu sofortigen Schmelzen des Leiters, wodurch der Stromfluss abrupt unterbrochen wird. Der entstehende Lichtbogen beim Schmelzen wird durch das Löschmittel im Sicherungsgehäuse gelöscht. Der Quarzsand schmilzt durch die entstandene Hitze und bildet eine isolierende Glasmasse, die den Lichtbogen effektiv erstickt und eine weitere Stromführung verhindert.
Sobald der Schmelzleiter durchgeschmolzen ist, wird der Stromkreis unterbrochen. Das schützt die nachgeschalteten Geräte und Leitungen vor Überhitzung, Beschädigung oder Zerstörung. Der NH-Sicherungseinsatz muss nun ausgetauscht werden. Spezielle Sicherungs-Einsätze und NH-Trenner erleichtern den Austausch und gewährleisten, dass die neue Sicherung korrekt installiert wird. NH-Trenner finden sich häufig in industriellen Schaltanlagen, in denen hohe Ströme und Spannungen auftreten. Sie bieten zudem eine sichere Möglichkeit, Teile des Stromkreises zu isolieren.
Einige NH-Sicherungseinsätze verfügen über ein optisches Anzeigeelement, das aktiviert wird, wenn die Sicherung ausgelöst hat. Dies erleichtert die Identifizierung der ausgelösten Sicherung ohne den Einsatz zusätzlicher Messgeräte.
Betriebsklassen
gG oder gL
Allgemeiner Leitungsschutz
Bietet sowohl Überlast- als auch Kurzschlussschutz
Standard für den Schutz von Leitungen und Kabeln in Verteilnetzen
aM
Motorschutz
Bietet Kurzschlussschutz, aber keinen Überlastschutz
Montage in Kombination mit einem Motorschutzrelais, um Motoren vor Kurzschlüssen zu schützen
gR
Bietet Schutz für elektronische Bauteile und Halbleiter
Schützt vor allem empfindliche elektronischer Komponenten wie Dioden, Thyristoren und Transistoren
aR
Halbleiterschutz ohne Überlastschutz
Bietet nur Kurzschlussschutz
Wird verwendet in Systemen, die bereits über einen separaten Überlastschutz verfügen
gPV
Schutz von Photovoltaikanlagen
Speziell für den Schutz vor Überstrom und Kurzschluss in PV-Systemen
Schützt Solarmodule und Wechselrichter in Photovoltaikanlagen
Bauformen
Größe 0, 00 und 000
Kompakte Bauform
Nennstrom typisch bis 160 Ampere
Geeignet für kleinere Installationen und Geräte
Größe 1
Standardgröße
Nennstrom typisch bis 250 A
Weit verbreitet in gewerblichen und industriellen Anwendungen
Größe 2
Größere Bauform für höhere Ströme
Nennstrom typisch bis 400 A
Verwendet in größeren industriellen Anwendungen und Verteilerschränken
Größe 3
Noch größere Bauform
Nennstrom typisch bis 630 A
Schutz von großen Industriemaschinen und -anlagen
Größe 4
Größte Standardgröße
Nennstrom typisch bis 1.250 A
Einsatz in sehr großen industriellen Anwendungen, die hohe Stromstärken erfordern
Spezielle Bauformen
Mit integrierter Löseeinrichtung
Eingebaute Vorrichtung, die das manuelle Auslösen der Sicherung ermöglicht
In Anwendungen, bei denen eine kontrollierte Trennung des Stromkreises notwendig ist
Mit speziellen Anschlüssen
Verschiedene Anschlussarten wie Schraub- oder Bolzenanschlüsse
Angepasst an spezifische Installationsanforderungen
Mit optischer Anzeige
Integrierte Anzeige, die den Status der Sicherung zeigt
Erleichtert die Identifikation ausgelöster Sicherungen
