Gleichrichterdioden
523 ErgebnisseDetails | Preis | Verfügbarkeit | Gehäuse | Sperrspannung U(R) | Durchlassstrom I(F) | Durchlassspannung U(F) | Montageart | Zertifizierungen | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|---|---|
 Abb. ähnlich Bestell-Nr.:2806741 EAN:2050008876266 Teile-Nr.:1N4007-13 inkl. MwSt. 7863 Stück auf Lager Lieferung Mo., 9. Nov. Min: 100 | DO-41 | 1300 V | 1 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806742 EAN:2050008876273 Teile-Nr.:1N4007GP inkl. MwSt. 7950 Stück auf Lager Lieferung Mo., 9. Nov. Min: 100 | DO-41 | 1000 V | 1 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807895 EAN:2050008886470 Teile-Nr.:MUR460L inkl. MwSt. 480 Stück auf Lager Lieferung Mo., 9. Nov. Min: 20 | DO-201 | 600 V | 4 A | 1.28 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808842 EAN:2050008895830 Teile-Nr.:UF5403 inkl. MwSt. 1041 Stück auf Lager Lieferung Mo., 9. Nov. Min: 200 | DO-201 | 300 V | 3 A | 1 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808841 EAN:2050008895823 Teile-Nr.:UF5402 -31% inkl. MwSt. 1479 Stück auf Lager Lieferung Mo., 9. Nov. Min: 20 | DO-201 | 200 V | 3 A | 1 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:160047 EAN:2050000614507 Teile-Nr.:07892010 inkl. MwSt. 64 Stück auf Lager Lieferung Mo., 9. Nov. | SEMIPACK® 2 | 1200 V | 195 A | 1.5 V | Rundlochmontage | - | - | |||
 Abb. ähnlich Bestell-Nr.:2806767 EAN:2050008873388 Teile-Nr.:1N5062 inkl. MwSt. 2739 Stück auf Lager Lieferung Mo., 9. Nov. Min: 100 | DO-15 | 800 V | 2 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806759 EAN:2050008873302 Teile-Nr.:1N4933 -48% 0,03 € 0,01566 € inkl. MwSt. 1898 Stück auf Lager Lieferung Mo., 9. Nov. | DO-41 | 50 V | 1 A | 1.20 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808871 EAN:2050008896127 Teile-Nr.:US1J inkl. MwSt. 6097 Stück auf Lager Lieferung Mo., 9. Nov. Min: 100 | DO-214AC | 600 V | 1 A | 1.70 V | Oberflächenmontage | RoHS | - | |||

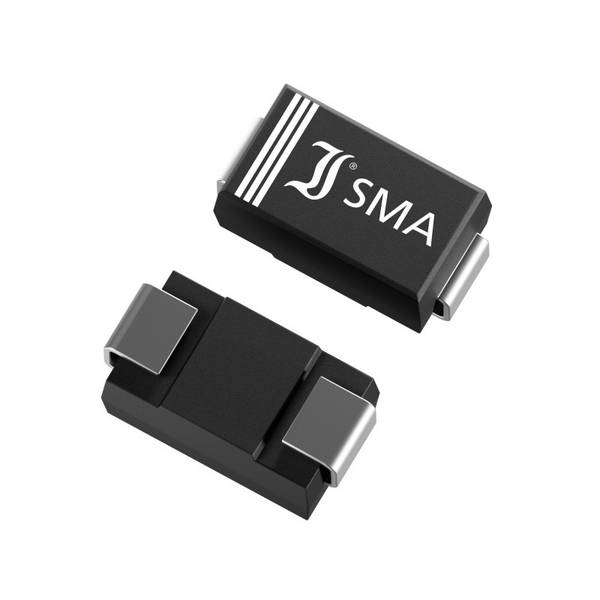

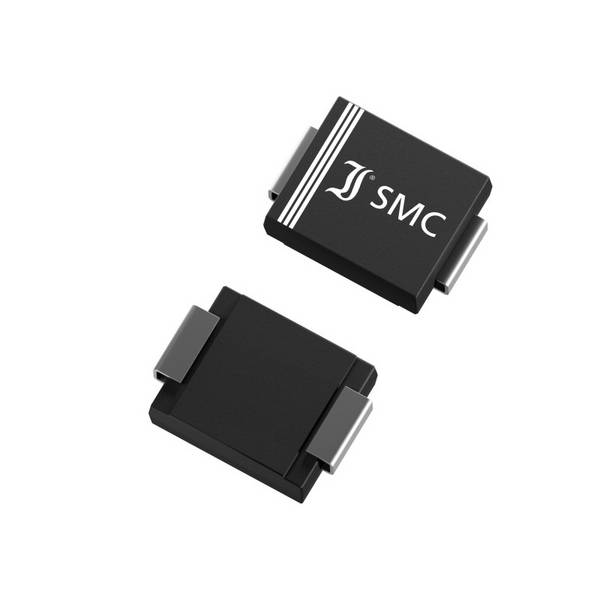

 Abb. ähnlich Bestell-Nr.:2807689 EAN:2050008883387 Teile-Nr.:ES1A inkl. MwSt. 7380 Stück auf Lager Lieferung Mo., 9. Nov. Min: 20 | DO-214AC | 50 V | 1 A | 0.92 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808688 EAN:2050008894024 Teile-Nr.:PX1500M inkl. MwSt. 200 Stück auf Lager Lieferung Mo., 9. Nov. Min: 40 | D8x7.5 | 1000 V | 5 A | 0.90 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808845 EAN:2050008895861 Teile-Nr.:UF5406 -32% inkl. MwSt. 797 Stück auf Lager Lieferung Mo., 9. Nov. Min: 20 | DO-201 | 600 V | 3 A | 1.70 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808859 EAN:2050008896004 Teile-Nr.:UFT800J inkl. MwSt. 970 Stück auf Lager Lieferung Mo., 9. Nov. Min: 30 | TO-220AC | 600 V | 8 A | 1.75 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808734 EAN:2050008894475 Teile-Nr.:S2M-AQ -43% 0,07 € 0,03959 € inkl. MwSt. 2339 Stück auf Lager Lieferung Mo., 9. Nov. | DO-214AA | 1000 V | 2 A | 1.15 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807905 EAN:2050008886579 Teile-Nr.:P1200G -61% 0,62 € 0,24346 € inkl. MwSt. 281 Stück auf Lager Lieferung Mo., 9. Nov. | D8x7.5 | 400 V | 12 A | 0.95 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806283 EAN:2050008870523 Teile-Nr.:1N4001GP-AQ -35% inkl. MwSt. 2604 Stück auf Lager Lieferung Mo., 9. Nov. Min: 100 | DO-41 | 50 V | 1 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2807890 EAN:2050008886425 Teile-Nr.:MUR2060CT inkl. MwSt. 800 Stück auf Lager Lieferung Mo., 9. Nov. Min: 50 | TO-220AB | 600 V | 10 A | 2 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808843 EAN:2050008895847 Teile-Nr.:UF5404 inkl. MwSt. 1665 Stück auf Lager Lieferung Mo., 9. Nov. Min: 20 | DO-201 | 400 V | 3 A | 1.25 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807891 EAN:2050008886432 Teile-Nr.:MUR420 inkl. MwSt. 1310 Stück auf Lager Lieferung Mo., 9. Nov. Min: 10 | DO-201 | 200 V | 4 A | 0.89 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807926 EAN:2050008886784 Teile-Nr.:P2500Y inkl. MwSt. Bald verfügbar | D8x7.5 | 2000 V | 25 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806777 EAN:2050008873487 Teile-Nr.:1N5399 inkl. MwSt. 2545 Stück auf Lager Lieferung Mo., 9. Nov. Min: 100 | DO-15 | 1000 V | 1.50 A | 1.30 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807869 EAN:2050008886210 Teile-Nr.:M7 inkl. MwSt. 6389 Stück auf Lager Lieferung Mo., 9. Nov. Min: 150 | DO-214AC | 1000 V | 1 A | 1.10 V | Oberflächenmontage | RoHS | - | |||
Bestell-Nr.:2807888 EAN:2050008886401 Teile-Nr.:MUR1560 inkl. MwSt. 60 Stück auf Lager Lieferung Mo., 9. Nov. Min: 3 | TO-220AC | 600 V | 15 A | 1.70 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2808681 EAN:2050008893959 Teile-Nr.:PWY8012 inkl. MwSt. 38 Stück auf Lager Lieferung Mo., 9. Nov. | TO-247-3L | 1200 V | 80 A | 1.15 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807894 EAN:2050008886463 Teile-Nr.:MUR460 inkl. MwSt. 811 Stück auf Lager Lieferung Mo., 9. Nov. Min: 10 | DO-201 | 600 V | 4 A | 1.28 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2956441 EAN:2050009388805 Teile-Nr.:DSI2X55-16A inkl. MwSt. 5 Stück auf Lager Lieferung Mo., 9. Nov. Min: 100Vielfache: 100 | SOT-227B | 1600 V | - | - | - | - | Tube | |||
 Abb. ähnlich Bestell-Nr.:2808814 EAN:2050008895557 Teile-Nr.:SM516 inkl. MwSt. Bald verfügbar Min: 250 | DO-213AB | 1600 V | 1 A | 1.10 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808806 EAN:2050008893478 Teile-Nr.:SM4005 inkl. MwSt. 4250 Stück auf Lager Lieferung Mo., 9. Nov. Min: 750 | DO-213AB | 600 V | 1 A | 1.10 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808835 EAN:2050008895762 Teile-Nr.:UF4004 inkl. MwSt. 4823 Stück auf Lager Lieferung Mo., 9. Nov. Min: 100 | DO-41 | 400 V | 1 A | 1.25 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2807897 EAN:2050008886494 Teile-Nr.:MURF2060CT inkl. MwSt. Lieferung Mo., 8. Feb. 2027 Min: 40 | ITO-220AB | 600 V | 20 A | 2 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807775 EAN:2050008884278 Teile-Nr.:FE2A inkl. MwSt. 421 Stück auf Lager Lieferung Mo., 9. Nov. Min: 100 | DO-15 | 50 V | 2 A | 0.98 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807785 EAN:2050008884377 Teile-Nr.:FE6F -32% inkl. MwSt. 341 Stück auf Lager Lieferung Mo., 9. Nov. Min: 10 | D8x7.5 | 300 V | 5 A | 1 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807348 EAN:2050008881673 Teile-Nr.:BY448G -31% inkl. MwSt. 982 Stück auf Lager Lieferung Mo., 9. Nov. Min: 30 | DO-201 | 1650 V | 3 A | 1.30 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808768 EAN:2050008894802 Teile-Nr.:S5Y -47% 0,51 € 0,27151 € inkl. MwSt. 2815 Stück auf Lager Lieferung Mo., 9. Nov. | DO-214AB | 2000 V | 5 A | 1.10 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806768 EAN:2050008873395 Teile-Nr.:1N5391 -38% inkl. MwSt. 1887 Stück auf Lager Lieferung Mo., 9. Nov. Min: 100 | DO-15 | 50 V | 1.50 A | 1.30 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2807684 Teile-Nr.:ERJ3006 inkl. MwSt. 830 Stück auf Lager Lieferung Mo., 9. Nov. Min: 30 | ITO-220AC | 600 V | 30 A | 1.70 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807697 EAN:2050008883448 Teile-Nr.:ES1J-AQ -45% 0,13 € 0,07201 € inkl. MwSt. 7248 Stück auf Lager Lieferung Mo., 9. Nov. | DO-214AC | 600 V | 1 A | 1.70 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806760 EAN:2050008873319 Teile-Nr.:1N4934 inkl. MwSt. 2744 Stück auf Lager Lieferung Mo., 9. Nov. Min: 750 | DO-41 | 100 V | 1 A | 1.20 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807342 EAN:2050008881628 Teile-Nr.:BY299 inkl. MwSt. 1690 Stück auf Lager Lieferung Mo., 9. Nov. Min: 250 | DO-201 | 800 V | 3 A | 1.30 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807333 EAN:2050008881550 Teile-Nr.:BY228G inkl. MwSt. 1464 Stück auf Lager Lieferung Mo., 9. Nov. Min: 10 | DO-201 | 1500 V | 5 A | 1.30 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806284 EAN:2050008870530 Teile-Nr.:1N4001S inkl. MwSt. 801 Stück auf Lager Lieferung Mo., 9. Nov. Min: 1000 | A-405 | 1000 V | 1 A | 1 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806778 EAN:2050008873494 Teile-Nr.:1N5400K inkl. MwSt. 795 Stück auf Lager Lieferung Mo., 9. Nov. Min: 500 | DO-15 | 50 V | 3 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2807765 EAN:2050008885077 Teile-Nr.:ESW6004 inkl. MwSt. 8 Stück auf Lager Lieferung Mo., 9. Nov. | TO-247-2L | 400 V | 60 A | 1.20 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2807766 EAN:2050008885084 Teile-Nr.:ESW6006 inkl. MwSt. Lieferung Mo., 1. Feb. 2027 Min: 10 | TO-247-2L | 400 V | 60 A | 1.80 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807808 EAN:2050008885602 Teile-Nr.:FRL1K -49% inkl. MwSt. 1500 Stück auf Lager Lieferung Mo., 9. Nov. Min: 750 | SOD-123FL | 800 V | 1 A | 1.30 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806776 EAN:2050008873470 Teile-Nr.:1N5398 inkl. MwSt. Lieferung Di., 5. Jan. 2027 Min: 750 | DO-15 | 800 V | 1.50 A | 1.30 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2806743 EAN:2050008876280 Teile-Nr.:1N4007GP-AQ inkl. MwSt. Lieferung Fr., 18. Dez. Min: 750 | DO-41 | 1000 V | 1 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2808708 EAN:2050008894222 Teile-Nr.:RGL34M inkl. MwSt. Bald verfügbar Min: 500 | DO-213AA | 1000 V | 0.50 A | 1.30 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807887 EAN:2050008886395 Teile-Nr.:MUR130 inkl. MwSt. Lieferung Fr., 18. Dez. Min: 250 | DO-41 | 300 V | 1 A | 1.25 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2807289 EAN:2050008879199 Teile-Nr.:BAV103 inkl. MwSt. Bald verfügbar Min: 500 | DO-213AA | 300 V | 0.20 A | 1.25 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808777 EAN:2050008894895 Teile-Nr.:S8M-AQ inkl. MwSt. 2990 Stück auf Lager Lieferung Mo., 9. Nov. Min: 70 | DO-214AB | 1000 V | 8 A | 1.10 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806779 EAN:2050008876501 Teile-Nr.:1N5401K inkl. MwSt. Lieferung Mo., 18. Jan. 2027 Min: 500 | DO-15 | 100 V | 3 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807866 EAN:2050008886180 Teile-Nr.:M4 inkl. MwSt. Lieferung Di., 5. Jan. 2027 Min: 1500 | DO-214AC | 400 V | 1 A | 1.10 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808839 EAN:2050008895809 Teile-Nr.:UF5400 inkl. MwSt. 1000 Stück auf Lager Lieferung Mo., 9. Nov. Min: 200 | DO-201 | 50 V | 3 A | 1 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808853 EAN:2050008895946 Teile-Nr.:UF600M inkl. MwSt. 2421 Stück auf Lager Lieferung Mo., 9. Nov. Min: 10 | D8x7.5 | 1000 V | 5 A | 1.70 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2807917 EAN:2050008886692 Teile-Nr.:P2000MTL -32% inkl. MwSt. 48 Stück auf Lager Lieferung Mo., 9. Nov. Min: 3 | D8x7.5 | 1000 V | 20 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807922 EAN:2050008886746 Teile-Nr.:P2500K 0,48034 € inkl. MwSt. 51 Stück auf Lager Lieferung Mo., 9. Nov. | D8x7.5 | 800 V | 25 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808824 EAN:2050008895656 Teile-Nr.:SM5408 inkl. MwSt. 3465 Stück auf Lager Lieferung Mo., 9. Nov. Min: 200 | DO-213AB | 1000 V | 3 A | 1.20 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807378 EAN:2050008881918 Teile-Nr.:BYW27-200 inkl. MwSt. Lieferung Fr., 11. Dez. Min: 200 | DO-41 | 200 V | 1 A | 1.30 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806772 EAN:2050008873432 Teile-Nr.:1N5394 inkl. MwSt. Lieferung Di., 5. Jan. 2027 Min: 750 | DO-15 | 300 V | 1.50 A | 1.30 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808731 EAN:2050008894444 Teile-Nr.:S2B-AQ inkl. MwSt. Lieferung Mo., 1. Feb. 2027 Min: 300 | DO-214AA | 100 V | 2 A | 1.15 V | Oberflächenmontage | RoHS | - | |||
Bestell-Nr.:2808711 EAN:2050008894253 Teile-Nr.:RHRP3060G inkl. MwSt. Lieferung Mo., 1. Feb. 2027 Min: 20 | TO-220AC | 600 V | 30 A | 1.70 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808683 EAN:2050008893973 Teile-Nr.:PX1500B inkl. MwSt. Lieferung Fr., 18. Dez. Min: 40 | D8x7.5 | 100 V | 5 A | 0.90 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807772 EAN:2050008884247 Teile-Nr.:FE1A inkl. MwSt. Lieferung Fr., 18. Dez. Min: 500 | DO-15 | 50 V | 1 A | 0.98 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807782 EAN:2050008884346 Teile-Nr.:FE3G inkl. MwSt. Lieferung Fr., 18. Dez. Min: 90 | DO-201 | 400 V | 3 A | 1.30 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807915 EAN:2050008886678 Teile-Nr.:P2000K -45% 0,98 € 0,54111 € inkl. MwSt. 211 Stück auf Lager Lieferung Mo., 9. Nov. Min: 10 | D8x7.5 | 800 V | 20 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807914 EAN:2050008886661 Teile-Nr.:P2000JTL inkl. MwSt. 174 Stück auf Lager Lieferung Mo., 9. Nov. Min: 2 | D8x7.5 | 600 V | 20 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807336 EAN:2050008881574 Teile-Nr.:BY254 inkl. MwSt. 140 Stück auf Lager Lieferung Mo., 9. Nov. Min: 300 | DO-201 | 800 V | 3 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808751 EAN:2050008894642 Teile-Nr.:S3K inkl. MwSt. 2130 Stück auf Lager Lieferung Mo., 9. Nov. Min: 100 | DO-214AB | 800 V | 3 A | 1.15 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806784 EAN:2050008876556 Teile-Nr.:1N5408KR inkl. MwSt. 529 Stück auf Lager Lieferung Mo., 9. Nov. | DO-201 | 1000 V | 3 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:3028222 EAN:2050009809492 Teile-Nr.:STTH1210DI inkl. MwSt. 875 Stück auf Lager Sofort-Lieferung Fr., 6. Nov. Nur für Firmenkunden | TO-220AC | - | 12 A | 1000 V | Durchführungsloch | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807908 EAN:2050008886609 Teile-Nr.:P2000B inkl. MwSt. 710 Stück auf Lager Lieferung Mo., 9. Nov. Min: 30 | D8x7.5 | 100 V | 20 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807361 EAN:2050008881789 Teile-Nr.:BY880-50 inkl. MwSt. 266 Stück auf Lager Lieferung Mo., 9. Nov. Min: 10 | D5.4x7.5 | 50 V | 8 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808709 EAN:2050008894239 Teile-Nr.:RGP30K inkl. MwSt. 1450 Stück auf Lager Lieferung Mo., 9. Nov. Min: 250 | DO-201 | 800 V | 3 A | 1.20 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808833 EAN:2050008895748 Teile-Nr.:UF4001 inkl. MwSt. Lieferung Fr., 18. Dez. Min: 750 | DO-41 | 50 V | 1 A | 1 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806770 EAN:2050008873418 Teile-Nr.:1N5393 inkl. MwSt. Lieferung Di., 5. Jan. 2027 Min: 750 | DO-15 | 200 V | 1.50 A | 1.30 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2806771 EAN:2050008873425 Teile-Nr.:1N5393-AQ inkl. MwSt. Lieferung Di., 5. Jan. 2027 Min: 200 | DO-15 | 200 V | 1.50 A | 1.30 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808374 EAN:2050008891733 Teile-Nr.:P600U inkl. MwSt. 1030 Stück auf Lager Lieferung Mo., 9. Nov. Min: 60 | D8x7.5 | 1400 V | 6 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807701 EAN:2050008883486 Teile-Nr.:ES2BSMA inkl. MwSt. Lieferung Di., 5. Jan. 2027 Min: 200 | DO-214AC | 100 V | 2 A | 0.90 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807253 EAN:2050008880775 Teile-Nr.:AL1D inkl. MwSt. Bald verfügbar Min: 300 | DO-213AA | 200 V | 1 A | 1.20 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808838 EAN:2050008895793 Teile-Nr.:UF4007GP inkl. MwSt. 2600 Stück auf Lager Lieferung Mo., 9. Nov. Min: 300 | DO-41 | 1000 V | 1 A | 1.70 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:2807367 EAN:2050008881833 Teile-Nr.:BYG10M inkl. MwSt. 7400 Stück auf Lager Lieferung Mo., 9. Nov. Min: 750 | DO-214AC | 1000 V | 1.50 A | 1.15 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2806740 EAN:2050008876259 Teile-Nr.:1N4005S inkl. MwSt. Lieferung Di., 5. Jan. 2027 Min: 1000 | A-405 | 600 V | 1 A | 1 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808724 EAN:2050008894376 Teile-Nr.:S16KSD2 inkl. MwSt. Lieferung Mo., 18. Jan. 2027 Min: 40 | TO-263AB | 800 V | 8 A | 1.10 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808771 EAN:2050008894833 Teile-Nr.:S8B inkl. MwSt. Lieferung Di., 5. Jan. 2027 Min: 80 | DO-214AB | 100 V | 8 A | 1.10 V | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808834 EAN:2050008895755 Teile-Nr.:UF4002 inkl. MwSt. Lieferung Fr., 18. Dez. Min: 750 | DO-41 | 100 V | 1 A | 1 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2808804 EAN:2050008893454 Teile-Nr.:SM4000 inkl. MwSt. Bald verfügbar Min: 70 | DO-213AB | 4000 V | 1 A | 2.50 V | Oberflächenmontage | RoHS | - | |||
Bestell-Nr.:2807362 EAN:2050008881796 Teile-Nr.:BY880-800 inkl. MwSt. Lieferung Fr., 18. Dez. Min: 80 | D5.4x7.5 | 800 V | 8 A | 1.10 V | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2807383 EAN:2050008881956 Teile-Nr.:BYW27-800 inkl. MwSt. 4537 Stück auf Lager Lieferung Mo., 9. Nov. Min: 200 | DO-41 | 800 V | 1 A | 1.30 V | Durchsteckmontage | RoHS | - | |||
Bestell-Nr.:3028228 EAN:2050009810559 Teile-Nr.:STTH802D inkl. MwSt. 442 Stück auf Lager Lieferung Do., 19. Nov. Nur für Firmenkunden | TO-220AC | - | 8 A | 200 V | Durchführungsloch | - | - | |||
Ratgeber
Bei der Übertragung von elektrischer Energie hat sich sinusförmige Wechselspannung weltweit durchgesetzt. Obwohl bei langen Distanzen die Übertragungsverluste deutlich höher sind, als bei vergleichbaren Gleichspannungsverbindungen.
Der große Vorteil von Wechselspannung liegt darin, dass sie sich sehr leicht transformieren lässt. Wobei eine Transformation in beide Richtungen, also von einer niedrigeren zu einer höheren Spannung und umgekehrt, durchführbar ist.
Nun ist es aber so, dass viele elektronische Schaltungen ausschließlich mit Gleichspannung funktionieren. Deshalb muss die Wechselspannung zu einer Gleichspannung umgeformt werden.
Dafür werden Gleichrichter benötigt. Ein Gleichrichter wiederum kann aus einer oder mehreren Gleichrichterdioden und Kondensatoren bestehen. Was eine Gleichrichterdiode ist und wie sie genau funktioniert, erklären wir Ihnen gerne.
Eine Gleichrichterdiode ist im Prinzip zunächst einmal eine ganz gewöhnliche Diode aus Silizium mit einer pn-Schicht. Wie eine Si-Diode aufgebaut ist und wie der pn-Übergang eines Halbleiters technisch funktioniert, haben wir in unserem Ratgeberbereich zu den elektronischen Bauteilen am Beispiel der Standard-Diode 1N4148 genau erklärt.
Da Dioden den Strom nur in eine Richtung passieren lassen und in der anderen Richtung sperren, kann theoretisch fast jede Diode als Gleichrichter genutzt werden. Vorausgesetzt, sie werden innerhalb der vom Hersteller definierten Grenzwerte betrieben.
Für einen Gleichrichter bzw. eine Gleichrichterdiode sind die beiden wichtigsten Parameter der Durchlassstrom und die Sperrspannung.
Schließlich befinden sich die Bauteile einer Gleichrichtung, die für ein Gerät oder eine Schaltung aus einer Wechselspannung eine Gleichspannung erzeugt, immer am Stromeingang.
Das bedeutet einerseits, dass der gesamte Strom, der benötigt wird, über den Gleichrichter fließen muss. Andererseits sind die Eingangsspannungen der Geräte oft recht hoch. Zum Beispiel, wenn sie direkt an 230 V Wechselspannung betrieben werden.
Demzufolge müssen Gleichrichterdioden gleichzeitig hohe Ströme (mehrere Ampere) im Durchlassbetrieb und in der entgegengesetzten Richtung eine große Spannungsfestigkeit im Sperrbetrieb (Sperrspannung) aufweisen.
Grundsätzliche Informationen zur Wechselspannung
Um die Funktion einer Gleichrichterdiode verstehen zu können, muss man sich zunächst eine Wechselspannung genauer anschauen. Die Grundlagen haben wir in unserem Ratgeber zu Wechselstrom, Drehstrom und Gleichstrom im Abschnitt Wechselspannung bereits anschaulich aufgezeigt. Allerdings haben viele Leute ein großes Problem damit, sich eine negative Halbwelle oder gar eine negative Spannung vorzustellen.
Um den etwas abstrakten Sachverhalt leichter verstehen zu können, hat es sich in der Praxis als sinnvoll erwiesen, die Spannung an einer Batterie zu messen. Wenn die Plusleitung des Multimeters mit dem Pluspol der Batterie und die Minusleitung des Multimeters mit dem Minuspol der Batterie verbunden wird, zeigt das Multimeter bei einer vollen Mignon-Batterie einen Wert von rund 1,5 Volt an (siehe linke Abbildung).
Wenn die Batterie gedreht wird und mit der Plusleitung des Multimeters nun der Minuspol der Batterie und mit der Minusleitung des Multimeters der Pluspol der Batterie verbunden wird, zeigt das Multimeter eine Spannung von -1,5 Volt an (siehe rechte Abbildung).
Es kommt also lediglich auf den Bezugspunkt an, ob eine Spannung positiv oder negativ ist. In diesem Fall ist der Bezugspunkt das Spannungspotential an der Minusleitung des Messgerätes.
Rechteckspannung und Sinusspannung im Vergleich
Stellen wir uns nun vor, dass die oben dargestellte Batterie automatisch gedreht und dabei ständig die Spannung gemessen wird. Dadurch erhält man eine Rechteckspannung in Höhe von ± 1,5 V. Im beigefügten Diagramm entspricht dieser Spannungsverlauf der roten Linie. Die Breite der Rechteckimpulse hängt davon ab, wie schnell die Batterie gedreht bzw. umgepolt wird. Bei einer Sinuswechselspannung (blaue Linie), so wie sie in unserem Stromnetz vorhanden ist, verhält es sich mit den positiven und negativen Anteilen ähnlich. Nur, dass hier die Spannung deutlich höher ist und nicht schlagartig zum Spitzenwert spring. Vielmehr steigt sie kontinuierlich zum jeweiligen positiven oder negativen Spitzenwert an, um anschließend ebenso kontinuierlich wieder auf null Volt abzufallen.
Übrigens:
Zur besseren Übersicht im beigefügten Diagramm haben wir die Sinusspannung deutlich kleiner, also mit geringeren Spitzenwerten, dargestellt. Um die im Bild gezeigte Deckung zur 50 Hz Sinusspannung des Stromnetzes zu erzielen, müsste die Batterie in unserem Gedankenexperiment 100 Mal pro Sekunde gedreht und gemessen werden.
Gleichrichtfunktion durch Abschneiden von Halbwellen
Wenn an der oben dargestellten Wechselspannung eine Gleichrichterdiode (D1) mit Lastwiderstand (RL) angeschlossen wird, schneidet die Diode eine Halbwelle ab.
Denn sie kann den Strom ja nur in eine Richtung, und zwar von der Anode (A) zur Kathode (K), fließen lassen. Und nur wenn Strom über den Lastwiderstand fließt, kann am Ausgang eine Spannung gemessen werden. Die Polung der Gleichrichterdiode wird dabei so gewählt, dass im Regelfall die negative Halbwelle abgeschnitten wird.
So gesehen ist unsere Überschrift nicht ganz zutreffend, denn eine Gleichrichterdiode erzeugt aus Wechselspannung keine Gleichspannung, sondern lediglich Halbwellen gleicher Polung.
Hinweis:
Wenn die Gleichrichterdiode D1 umgepolt wird, werden am Ausgang anstelle der negativen die positiven Halbwellen abgeschnitten.
Eine pulsierende Gleichspannung aus Halbwellen, auch wenn sie eine gleichbleibende Polung aufweist, ist zur Spannungsversorgung einer Schaltung oder eines Gerätes denkbar ungeeignet. Denn die Versorgungsspannung ist nicht gleichbleibend hoch, sondern fällt immer wieder auf 0 Volt zurück.
Um das zu vermeiden, wird in der Elektrotechnik mit einem Trick gearbeitet. Man verwendet einfach einen Kondensator, der nach dem Gleichrichter als Ladungsspeicher dient. Die Gleichrichterdiode lädt dann den Kondensator mit jeder Halbwelle bis zu dem maximal möglichen Spannungswert auf.
Der Kondensator wiederum speichert die Ladung und hält so die Spannung zwischen den Halbwellen annähernd auf den gleichen Wert. Wie weit die Spannung zwischen zwei Halbwellen absinkt, hängt von der Kapazität des Kondensators und vom Strombedarf eines angeschlossenen Verbrauchers ab.
Da bei einem Stromnetz mit 50 Herz (Hz) der Kondensator 50 Mal pro Sekunde, also immer nach 20 ms (Millisekunden) nachgeladen wird, ist die Ausgangsspannung verhältnismäßig stabil und ein angeschlossenes Gerät oder eine nachgeschaltete Elektronik kann problemlos mit der positiven Spannung versorgt werden. Vorausgesetzt, der Energiebedarf der Schaltung bzw. des angeschlossenen Gerätes, das in unserem Beispiel durch einen Lastwiderstand RL simuliert wird, ist nicht zu groß.
Denn zwischen den Halbwellen fungiert der Kondensator als Spannungsquelle und liefert den erforderlichen Strom für die Last. Damit der Kondensator diese Aufgabe zuverlässig erfüllen kann, muss er eine entsprechend hohe Kapazität aufweisen. Deshalb werden vorzugsweise Elektrolytkondensatoren (Elkos) genutzt. Zudem muss die Gleichrichterdiode so ausgelegt sein, dass sie den teilweise recht hohen Ladestrom für den Elko liefern kann, ohne dabei Schaden zu nehmen.
Die Einweg-Gleichrichterschaltung wird von Fachleuten auch als Einpuls-Mittelpunktschaltung M1 bezeichnet.
Da bei der Einweggleichrichtung nur jede zweite Halbwelle der sinusförmigen Wechselspannung genutzt wird, sinkt bei entsprechendem Strombedarf die Spannung zwischen den Halbwellen recht stark ein. Fachleute sprechen in diesem Fall von einer hohen Restwelligkeit bzw. Brummspannung, die einen entsprechenden Aufwand zur Glättung erfordert. Wesentlich effizienter wäre es, wenn in einem Netzteil sowohl die positive als auch die negative Halbwelle der Wechselspannung für die Gewinnung einer Gleichspannung genutzt werden könnte.
Im einfachsten Fall geschieht das über einen Transformator mit Mittelanzapfung in der Sekundärwicklung (M). Die Mittelanzapfung stellt dann den Bezugspunkt bzw. die Schaltungsmasse dar. An den beiden Ausgängen (1 und 2) der Sekundärwicklung wird nach demselben Schema, wie bei der Einweggleichrichtung, jeweils eine Diode angeschlossen. Die Kathoden der beiden Dioden (D1 und D2) werden entsprechend der Abbildung miteinander verbunden. Diese Schaltung wird auch als Zweipuls-Mittelpunktschaltung bezeichnet.
Aufgrund der Wicklungsrichtung der Sekundärspule sind die beiden Ausgangsspannungen, jeweils zwischen an den Anschlüssen 1 und M sowie 2 und M gemessen, zueinander um 180° phasenverschoben (siehe verkleinert und unterbrochen gezeichnete Sinuswellen).
Immer dann, wenn am Ausgang 1 die maximale positive Spannung anliegt, hat die Spannung am Ausgang 2 den maximalen negativen Wert erreicht. Eine Halbwelle später sind die Verhältnisse genau umgekehrt.
Demzufolge leitet vom Zeitpunkt t0 bis t1 die Diode D1 und vom Zeitpunkt t1 bis t2 leitet die Diode D2. Danach beginnt der Zyklus erneut. Durch diese Schaltungsauslegung wurde die untere Halbwelle quasi nach oben geklappt und kann nun ebenfalls mit zur Stromversorgung genutzt werden. Zwecks besserer Übersicht haben wir in der beigefügten Skizze den Ladekondensator weggelassen. Dieser könnte aber in diesem Fall deutlich kleiner ausfallen, da er jetzt doppelt so schnell, also mit jeder Halbwelle, nachgeladen wird.
Ergänzender Hinweis zu einem Trafo mit Mittelanzapfung
Bezogen auf das oben verwendete Gedankenexperiment mit der drehenden Batterie, kann man sich eine Trafospule mit Mittelanzapfung wie zwei übereinander gestellte Batterien vorstellen. Der Minuspol der oberen Batterie steht dabei auf dem Pluspol der unteren Batterie. Zur Spannungsmessung wird die Minusleitung des Messgerätes zwischen den beiden Batterien (M) angeschlossen.
Wird die Plusleitung des Messgerätes an den Pluspol der oberen Batterie (1) gehalten, wird eine Spannung von 1,5 V angezeigt. Verbindet man die Plusleitung des Messgerätes an dem Minuspol der unteren Batterie (2), so zeigt das Messgerät eine Spannung von -1,5 V an. Zur besseren optischen Darstellung der Spannungswerte werden in der Abbildung mehrere Messgeräte bzw. Displays gezeigt.
Wird das Batterie-Konstrukt gedreht, ändert sich die Polung der Spannungen am oberen und unteren Messpunkt (siehe rechte Abbildung).
Wenn kein Transformator mit Mittelanzapfung genutzt werden kann, besteht die Möglichkeit, mit einem Brückengleichrichter zu arbeiten. In diesem Fall arbeiten vier Gleichrichterdioden im Verbund.
Vom Zeitpunkt t0 bis t1 leiten die Dioden D1 und D3, um vom Zeitpunkt t1 bis t2 leiten die Dioden D2 und D4. Auch in diesem Fall wird die untere Halbwelle zur Stromversorgung des Verbrauchers genutzt. Um genau aufzeigen zu können, wann welche Diode leitet, haben wir bei der Brückengleichrichterschaltung den Ladekondensator ebenfalls weg gelassen.
Die Brückengleichrichterschaltung wird entweder mit vier einzelnen Dioden aufgebaut oder es werden spezielle Brückengleichrichter verwendet, bei denen die vier Dioden in einem gemeinsamen Gehäuse integriert sind.
Was bedeutet axiale Diode?

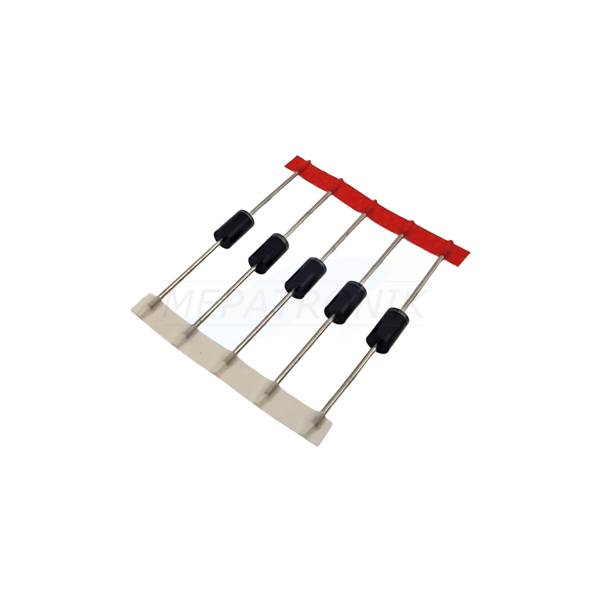

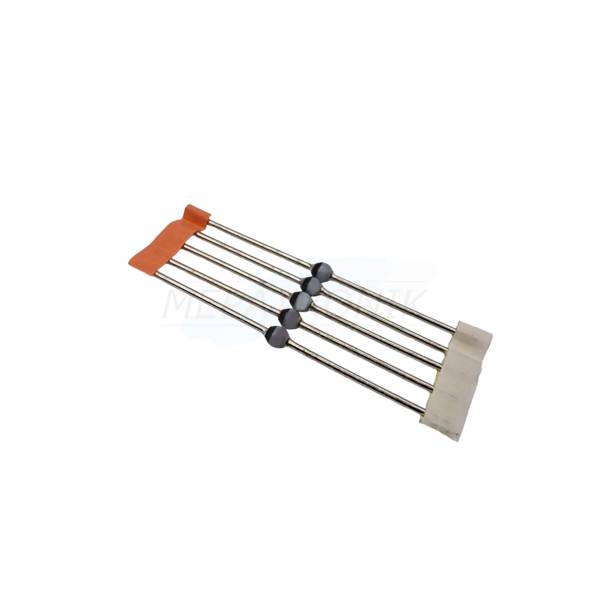

Eine axiale Diode besteht aus einem zylindrischen Körper, bei dem rechts und links an den kreisrunden Seitenflächen die Anschlussdrähte quasi wie eine Achse herausgeführt sind.

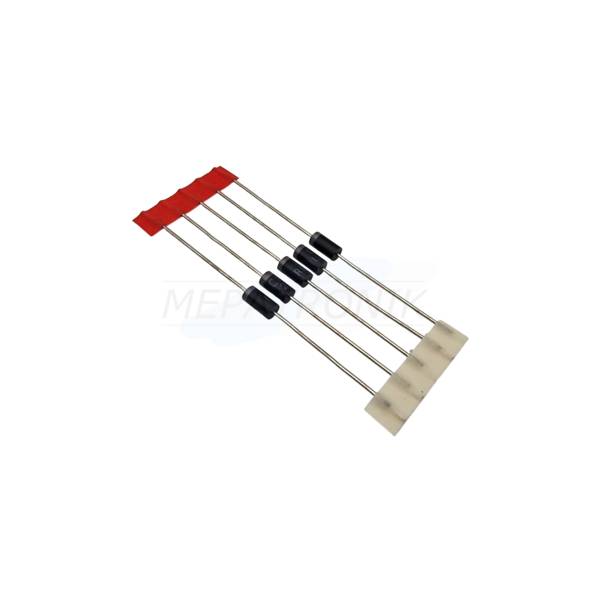

Was bedeutet DO-41?
Die Bezeichnung DO-41 bzw. DO-204AL steht für eine zylindrische Gehäusebauform für Gleichrichterdioden. Die Abmessungen des Bauelements können je nach Leistung der Diode schwanken. Der Durchmesser liegt bei max. 2,71 mm und die Länge bei max. 5,20 mm. Die Abmessungen der Anschlussdrähte sind dabei nicht mit berücksichtigt. Die Abmessungen (Ø x L) bei einem DO-201 Gehäuse betragen rund 4,5 x 7,5 mm. Unter der Bezeichnung DO-214AA bzw. DO-214AC werden SMD-Gleichrichterdioden für die Oberflächenmontage mit jeweils unterschiedlicher Größe angeboten.
Was bedeutet Durchlassspannung?
Wenn bei einer Gleichrichter Diode ein Strom in Durchlassrichtung fließt, fällt über die Diode eine Spannung ab, die als Durchlassspannung bezeichnet wird. Diese liegt bei einer Silizium-Diode im Regelfall bei 0,7 V, unabhängig davon, wie viel Strom über die Diode fließt. Bei Schottky-Dioden, die eine hohe Schaltgeschwindigkeit aufweisen, liegt die Durchlassspannung bei rund 3 V. Allerdings haben Schottky-Dioden keine hohe Sperrspannung und einen hohen Leckstrom in Sperrrichtung, wodurch sie als schnelle Gleichrichterdioden nur bedingt geeignet sind.
Warum sind manchmal kleine Kondensatoren parallel zu den Gleichrichterdioden geschaltet?
Die Kondensatoren dienen der Funkentstörung. Da Gleichrichterdioden ziemlich abrupt den Stromfluss abschalten, können dadurch hochfrequente Störungen entstehen.
Was ist der Unterschied zwischen einer Gleichrichterdiode und einer Z-Diode?
Eine Gleichrichterdiode wird, wie bereits oben erklärt, in Durchlassrichtung betrieben. Eine Z-Diode wird in Sperrrichtung betrieben, da sie je nach Typ und Auslegung die Spannung in der Sperrrichtung auf einen bestimmten Wert begrenzt. Damit der Strom, der in der Sperrrichtung fließt, nicht zu hoch wird, müssen Z-Dioden durch geeignete Vorwiderstände geschützt werden.
