WAGO-Klemmen: Zuverlässige Verbindungstechnik für sichere Elektroinstallationen

WAGO-Klemmen gehören zu den meistverwendeten Verbindungselementen in der Elektroinstallation und ermöglichen das schnelle, werkzeuglose Verbinden von elektrischen Leitern. Die innovative Federkrafttechnik ersetzt das zeitaufwendige Verdrahten mit Schraubklemmen und liefert eine dauerhaft sichere, gasdichte Verbindung. Ob in der Gebäudeinstallation, im Schaltschrankbau oder bei der Hausverkabelung – WAGO Verbindungsklemmen haben sich als Standard für professionelle und sichere elektrische Verbindungen etabliert.

Wer WAGO-Klemmen kaufen möchte, findet ein umfangreiches Angebot an Klemmen für verschiedene Anwendungen. Die Baureihe 221 von WAGO-Klemmen bietet kompakte Hebelklemmen in verschiedenen Polzahlen, die sich mit einem Handgriff öffnen und schließen lassen. Daneben umfasst das Sortiment Steckklemmen, WAGO-Reihenklemmen für den Schaltschrankbau und WAGO-Durchgangsklemmen für die Hutschienenmontage. Von der einfachen WAGO-Klemmen 2er Verbindung bis zu 5er WAGO-Klemmen für komplexe Abzweigungen deckt das Portfolio jeden Bedarf in der Elektroinstallation ab.

Die Beliebtheit von WAGO-Klemmen bei Heimwerkern und Elektrikern beruht auf der einfachen Handhabung, der hohen Zuverlässigkeit und der Zeitersparnis gegenüber herkömmlichen Verbindungsmethoden. Eine einzelne Klemme verbindet mehrere Leiter in Sekunden und lässt sich bei Bedarf wieder lösen und neu bestücken.

Dieser Ratgeber erklärt die verschiedenen Klemmentypen, zeigt die Kompatibilität mit unterschiedlichen Leiterarten und gibt Hinweise zu Sicherheit und Qualitätserkennung.

Wichtig: An elektrischen Anlagen dürfen Sie nur im spannungsfreien Zustand arbeiten. Schalten Sie die Sicherung ab und prüfen Sie die Spannungsfreiheit mit einem zweipoligen Spannungsprüfer, bevor Sie Leiter verbinden oder trennen. Arbeiten an der Festinstallation sind in Deutschland Fachkräften vorbehalten.

Hebelklemmen – Vielseitig und wiederverschließbar

Die WAGO-Klemmen 221 sind die meistverbreitete Serie und verbinden Leiter über einen orangefarbenen Hebel, der die Klemmstelle öffnet und schließt.

• Durch Hochklappen des Hebels wird der Leiter eingeführt.
• durch Herunterdrücken entsteht eine dauerhafte Verbindung.
• Dieser Mechanismus ermöglicht das einfache Lösen und Neubestücken der Klemme.

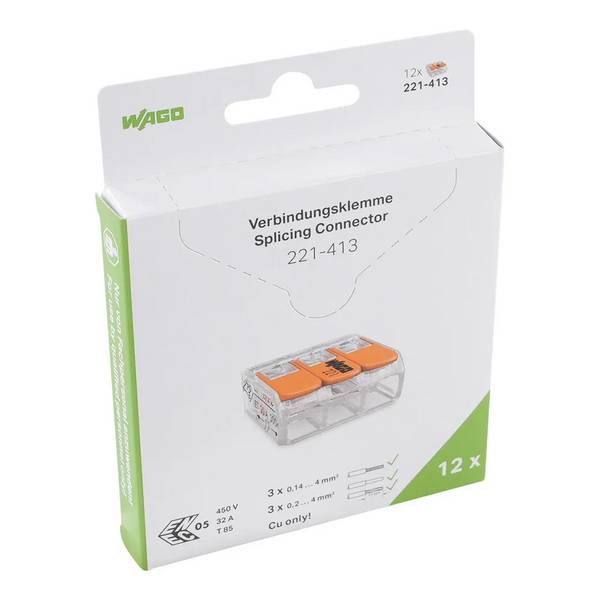

3er WAGO-Klemmen  der Serie 221 sind die beliebteste Variante für Standard-Abzweigungen in Unterputzdosen.

Steckklemmen – Schnell und kompakt

Steckklemmen der Serie 2273 arbeiten nach dem Push-Wire-Prinzip: Der abisolierte Leiter wird direkt in die Klemmstelle gesteckt und durch eine Feder fixiert.

• Diese Klemmen sind besonders kompakt.
• Sie eignen sich für enge Einbauräume wie Unterputzdosen mit vielen Abzweigungen.
• Die Verbindung ist dauerhaft und erfordert kein Werkzeug.

Da Steckklemmen nicht wieder geöffnet werden können, eignen sie sich für dauerhafte Installationen, bei denen keine nachträglichen Änderungen geplant sind.

Reihenklemmen – Professioneller Schaltschrankbau

WAGO-Reihenklemmen werden auf Hutschienen montiert und kommen im professionellen Schaltschrankbau zum Einsatz.

• Sie ermöglichen eine übersichtliche Verdrahtung mit beschriftbaren Klemmen und standardisierten Prüfanschlüssen.
• Die WAGO-Durchgangsklemme verbindet zwei Leiter auf einer durchgehenden Stromschiene und
• Diese Variante eignet sich als Übergangspunkt in Verteilern und Klemmkästen.

Reihenklemmen sind in verschiedenen Querschnittsbereichen und als Sonderformen wie Trennklemmen und Sicherungsklemmen erhältlich.

Wie funktionieren WAGO-Klemmen bei der Verbindung von Kabeln?

Bei allen WAGO-Klemmen basiert das Grundprinzip auf der Federkrafttechnik. Eine speziell geformte Edelstahlfeder drückt den eingeführten Leiter gegen einen Strombalken aus verzinntem Kupfer und erzeugt so eine gasdichte, vibrationsfeste Verbindung. Diese Technik gewährleistet einen dauerhaft niedrigen Übergangswiderstand und verhindert Erwärmung an der Klemmstelle. Im Gegensatz zu Schraubverbindungen kann sich eine Federkraftverbindung nicht durch Vibrationen oder thermische Wechselbelastung lösen.

Für die Installation wird der Leiter auf die vorgegebene Abisolierlänge abisoliert und in die Klemmöffnung eingeführt. Bei Hebelklemmen wird zuvor der Hebel geöffnet, bei Steckklemmen genügt das direkte Einstecken. Das transparente Gehäuse vieler WAGO-Klemmen ermöglicht eine visuelle Kontrolle der korrekten Einführtiefe und des Leitersitzes. Ein korrekt eingeführter Leiter ist durch das Sichtfenster deutlich erkennbar, was die Qualitätssicherung bei der Installation vereinfacht.

Die WAGO-Klemmen 221 bieten die breiteste Kompatibilität und verbinden starre, feindrahtige und feindrähtige Leiter gleichermaßen zuverlässig. Der Klemmbereich reicht von 0,2 bis 4 Quadratmillimetern und deckt damit die gängigsten Leiterquerschnitte in der Gebäudeinstallation ab. Steckklemmen der Serie 2273 sind ausschließlich für starre Leiter ausgelegt, da feindrahtige Leiter ohne Aderendhülse nicht sicher in der Push-Wire-Feder halten. WAGO-Klemmen 5er der Serie 221 verbinden bis zu fünf unterschiedliche Leiterarten in einer einzigen Klemme und eignen sich für komplexe Abzweigungen mit gemischten Leitern. Bei feindrähtigem Leiter ohne Aderendhülse ist die Serie 221 die einzige WAGO-Serie, die eine direkte Verbindung ohne zusätzliche Vorbereitung des Leiters ermöglicht.

Welche Sicherheitsvorschriften sollten beim Einsatz von WAGO-Klemmen beachtet werden?

Die korrekte Anwendung von WAGO-Klemmen erfordert die Einhaltung technischer Vorgaben und Sicherheitsregeln.

1. Maximalen Leiterquerschnitt beachten: Jede Klemme ist für einen definierten Querschnittsbereich zugelassen. Die Serie 221 deckt 0,2 bis 4 Quadratmillimeter ab. Leiter außerhalb dieses Bereichs dürfen nicht eingesetzt werden.
2. Abisolierlänge einhalten: Eine exakte Abisolierung gewährleistet den korrekten Sitz des Leiters in der Feder. Im Bereich Verbindungsklemmen, Einzeladerverbinder finden sich passende Abisolierwerkzeuge für präzise Ergebnisse.
3. Maximale Betriebsspannung prüfen: WAGO-Klemmen der Serie 221 sind für bis zu 450 Volt Nennspannung zugelassen. Für höhere Spannungen sind spezielle Industrieklemmen erforderlich.
4. Zugänglichkeit sicherstellen: Klemmenverbindungen müssen nach der Installation zugänglich bleiben und dürfen nicht unter Putz verborgen werden. Verteilerdosen mit Deckel gewährleisten den Zugang für spätere Prüfungen.
5. Belastung nicht überschreiten: Der maximale Nennstrom ist auf der Klemme angegeben und darf nicht dauerhaft überschritten werden.

Wie erkennt man hochwertige und originale WAGO-Klemmen?

Originale WAGO-Klemmen sind an mehreren Qualitätsmerkmalen erkennbar.

• Das Gehäuse trägt den WAGO-Schriftzug sowie die Seriennummer und den Leiterquerschnittsbereich als geprägte oder gedruckte Angabe.
• Die Hebel der Serie 221 sind durchgängig orange und bewegen sich mit einem definierten Widerstand.
• Im Bereich Steckverbinder finden sich ausschließlich zertifizierte Originalprodukte mit vollständiger Dokumentation.

Billige Nachbauten erkennt man häufig an unsauberer Verarbeitung, fehlenden Beschriftungen und schwergängigen oder wackligen Hebeln. Die Federmechanik minderwertiger Kopien liefert nicht die gleiche Klemmkraft und kann zu gefährlichen Kontaktproblemen führen. Im Bereich Steckverbinder & Kabel sollte ausschließlich auf Markenqualität gesetzt werden, da die Sicherheit der gesamten elektrischen Installation von der Qualität jeder einzelnen Verbindung abhängt.
