Montageplatten: Stabile Grundlagen für sichere Montage technischer Komponenten

Montageplatten sind unverzichtbare Elemente in der Elektrotechnik, im Maschinenbau und in der Schaltschranktechnik. Sie dienen als stabile Befestigungsgrundlage für elektrische Komponenten, Steuerungen, Schaltgeräte und technische Ausrüstung. Als flache, vorgebohrte oder individuell bearbeitbare Platten ermöglichen sie die sichere Montage verschiedenster Bauteile auf einer definierten Fläche. Hochwertige Montageplatten gewährleisten zuverlässige Befestigung, optimale Lastverteilung und langfristige Stabilität in anspruchsvollen Umgebungen.

Die passende Lösung richtet sich nach Material, Abmessungen und Befestigungsmethode und ist von der individuellen Anwendung abhängig. Eine Edelstahl-Montageplatte bietet hervorragende Korrosionsbeständigkeit für Außenbereiche und Feuchträume. Aluminium-Montageplatten punkten mit geringem Gewicht bei gleichzeitig guter Stabilität. Montageplatten aus Kunststoff eignen sich für elektrisch isolierte Anwendungen. Stahl-Montageplatten liefern maximale Tragkraft für schwere Komponenten.

Die richtige Auswahl berücksichtigt mehrere Faktoren: das zu montierende Gewicht, die Umgebungsbedingungen, erforderliche Abmessungen und die Art der Befestigung. Montageplatten-Installation erfordert präzise Planung der Schrauben-Positionen, passende Abstände und sachgerechte Befestigungstechnik. Qualität und Materialstärke bestimmen die Belastbarkeit und Langlebigkeit der gesamten Konstruktion.

Dieser Ratgeber zeigt Ihnen, welche Materialien für unterschiedliche Anwendungen geeignet sind, welche Größen und Stärken verfügbar sind und worauf Sie bei der Montageplatten-Befestigung achten sollten. Sie erfahren, wie Sie die passenden Produkte für Ihre spezifischen Anforderungen finden und online kaufen können.

Wichtig: Planen Sie Montageplatten immer mit einem ausreichenden Sicherheitsfaktor bei der Tragfähigkeit. Berücksichtigen Sie nicht nur das Gewicht der montierten Komponenten, sondern auch dynamische Lasten, die durch Vibrationen, Wartungsarbeiten oder Erweiterungen entstehen.

Was sind Montageplatten und wofür werden sie eingesetzt?

Montageplatten sind flache, meist rechteckige Trägerplatten aus Metall oder Kunststoff, die als Befestigungsbasis für technische Komponenten dienen. Sie schaffen eine definierte Montagefläche innerhalb von Schaltschränken, Verteilern, Gehäusen oder direkt an Wänden und ermöglichen die strukturierte Anordnung elektrischer und mechanischer Bauteile.

Die Hauptfunktion besteht darin, eine stabile, ebene Fläche bereitzustellen, auf der verschiedene Komponenten sicher befestigt werden können. Montageplatten verteilen Lasten gleichmäßig, reduzieren Vibrationen und ermöglichen flexible Anordnung von Bauteilen.

Typische Einsatzbereiche für Montageplatten:

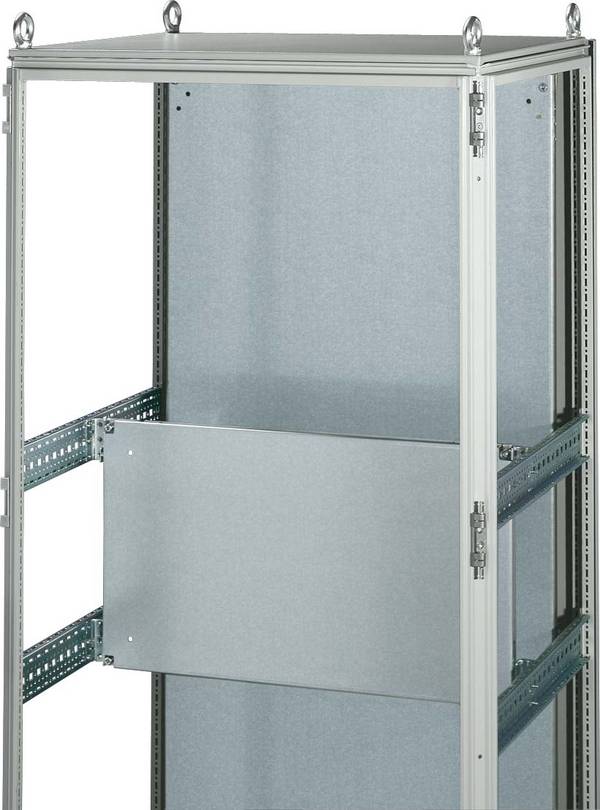

• Schaltschranktechnik: Befestigung von Schaltgeräten, Relais, Sicherungen, Klemmen und Steuerungskomponenten in Elektroschränken und Verteilern
• Elektroinstallation: Montage von Kleinverteilern, Zählerschränken, Sicherungskästen und elektrischen Anschlusskomponenten in Gebäuden
• Maschinenbau: Trägerplatten für Steuerungselektronik, Sensoren, Antriebskomponenten und Bedienelemente an Maschinen und Anlagen
• Automatisierungstechnik: Grundplatten für SPS-Steuerungen, Frequenzumrichter, Schaltrelais und Verbindungsmodule in automatisierten Systemen
• Telekommunikation: Montagegrund für Netzwerkkomponenten, Verteiler, Patchfelder und Kommunikationstechnik in Serverräumen

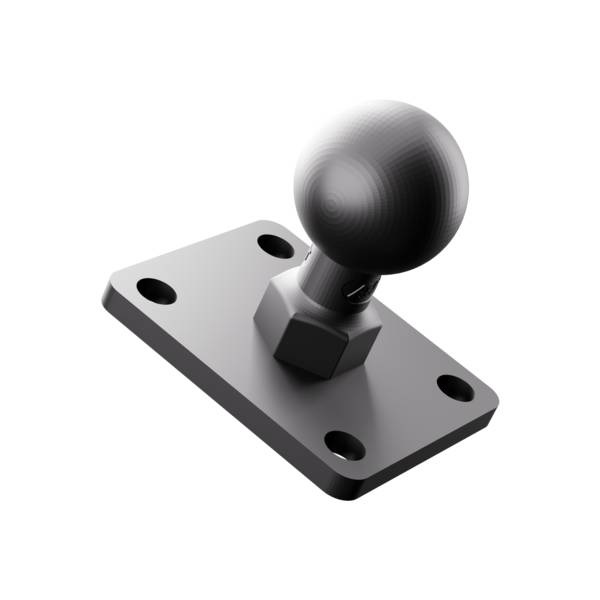

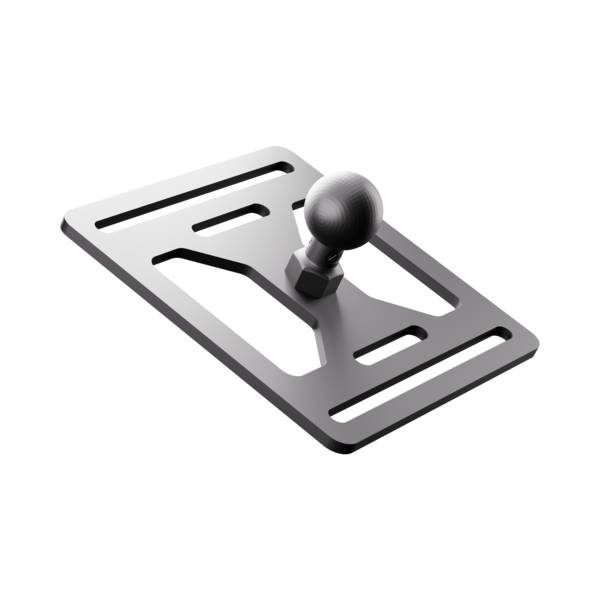

Montageplatten gibt es als Standardprodukte mit Normabmessungen oder als individuell zugeschnittene Lösungen. Viele Modelle verfügen über vorgestanzte Befestigungslöcher im Rastermaß, andere werden nach Bedarf gebohrt. Die Befestigung erfolgt durch Schrauben, Nieten, Kleben oder spezielle Schnellbefestigungssysteme. Als Zubehör ergänzen sie Gehäuse-Komponenten.

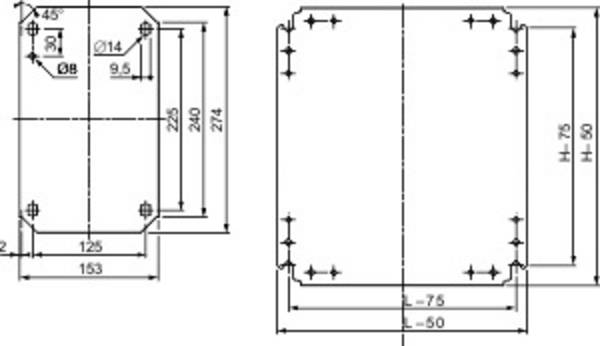

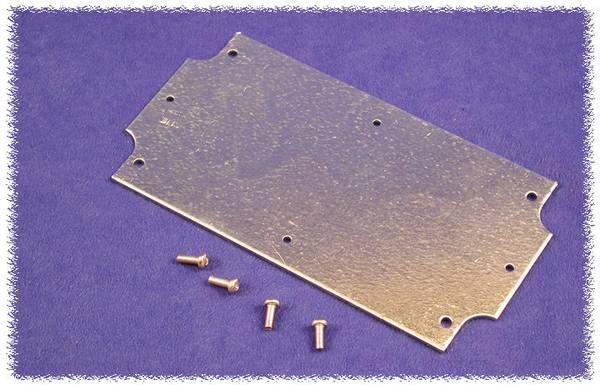

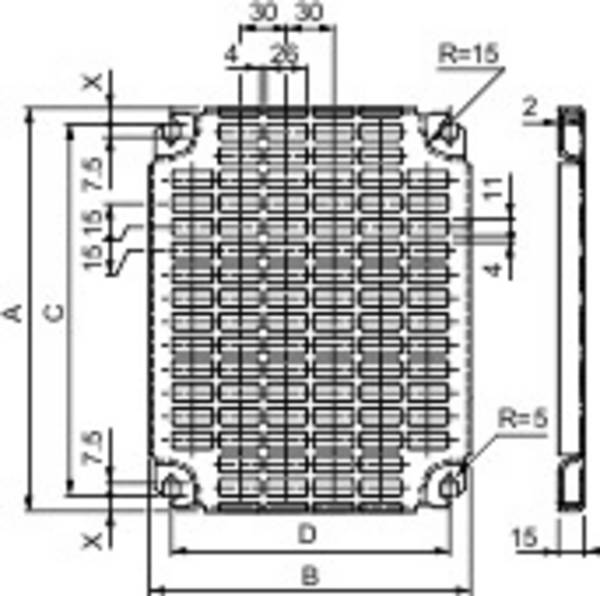

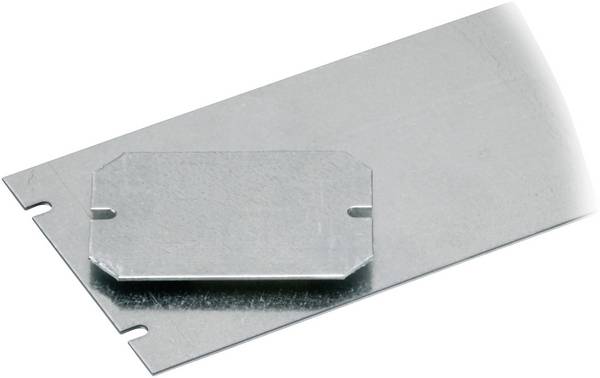

Stahl-Montageplatten

Verzinkter Stahl ist das am häufigsten verwendete Material für Montageplatten in der Industrie. Stahlplatten bieten hervorragende Stabilität und Tragfähigkeit bei vergleichsweise niedrigen Kosten. Die Verzinkung schützt vor Korrosion in normalen Innenumgebungen. Stahl ist magnetisch, was die Befestigung magnetischer Komponenten ermöglicht.

Edelstahl-Montageplatten

Eine Montageplatte aus Edelstahl eignet sich besonders für anspruchsvolle Umgebungen mit Feuchtigkeit, Chemikalien oder extremen Temperaturen. Edelstahl bietet exzellente Korrosionsbeständigkeit ohne zusätzliche Beschichtung und erfüllt hygienische Anforderungen in der Lebensmittel- oder Pharmaindustrie.

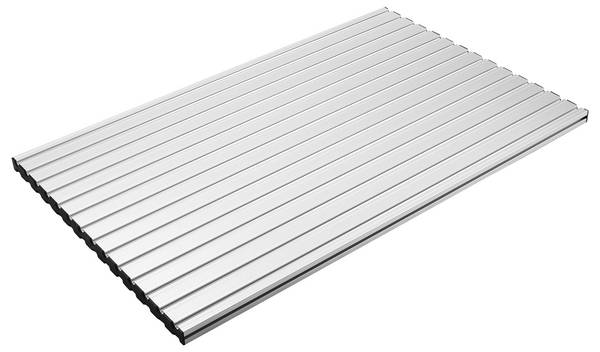

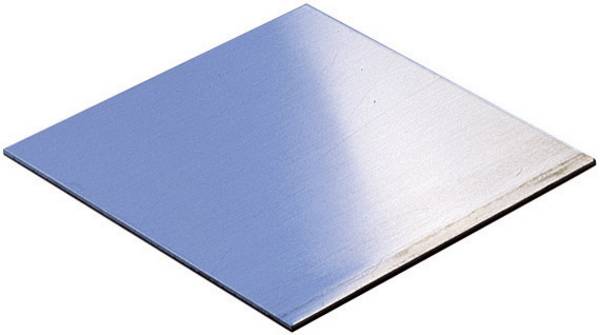

Aluminium-Montageplatten

Montageplatten aus Aluminium kombinieren gute Festigkeit mit geringem Gewicht. Sie wiegen etwa ein Drittel einer vergleichbaren Stahlplatte. Aluminium ist von Natur aus korrosionsbeständig und bietet gute Wärmeleitfähigkeit für wärmeabführende Anwendungen.

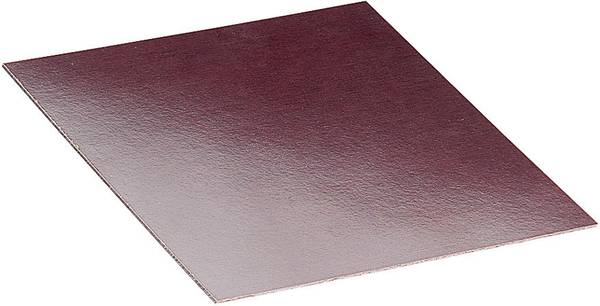

Kunststoff-Montageplatten

Montageplatten aus Kunststoff wie Polypropylen oder ABS bieten vollständige elektrische Isolation. Sie korrodieren nicht, sind chemikalienbeständig und extrem leicht. Kunststoffplatten eignen sich für Anwendungen, wo elektrische Isolation zwischen montierten Komponenten und Gehäuse erforderlich ist.

Die Qualität des Materials beeinflusst direkt die Langlebigkeit und Zuverlässigkeit der Installation.

Schraubenbefestigung

Die Schraubverbindung ist die gängigste Methode für Montageplatten-Installationen. Sie ermöglicht eine feste, belastbare Verbindung bei gleichzeitiger Demontierbarkeit.

Durchführung der Schraubenbefestigung:

1. Positionierung markieren: Platzieren Sie die Montageplatte in der gewünschten Position und markieren Sie die Bohrlöcher.
2. Bohrungen vorbereiten: Bohren Sie Löcher im passenden Durchmesser für die verwendeten Schrauben.
3. Schrauben einsetzen: Verwenden Sie hochwertige Schrauben passend zum Material. M5- oder M6-Schrauben sind Standard für mittlere Lasten, M8 für schwere Anwendungen.
4. Gleichmäßig anziehen: Ziehen Sie Schrauben kreuzweise und gleichmäßig an. Vermeiden Sie Überdrehung.
5. Sicherung prüfen: Kontrollieren Sie nach Montage den festen Sitz. Bei vibrationsbelasteten Anwendungen verwenden Sie selbstsichernde Muttern.

Die Anzahl der Befestigungsschrauben bestimmt die Tragfähigkeit. Als Faustregel gilt: mindestens 4 Befestigungspunkte bei Platten bis 300 mm Kantenlänge, bei größeren Platten alle 200–250 mm einen Befestigungspunkt.

Was ist bei Montage und Befestigung von Montageplatten zu beachten?

Professionelle Installation erfordert Beachtung mehrerer technischer Aspekte, um Sicherheit, Funktionalität und Langlebigkeit zu gewährleisten.

Wichtige Montagegrundsätze:

• Traglastberechnung: Ermitteln Sie das Gesamtgewicht aller zu montierenden Komponenten einschließlich Kabel und Zubehör. Planen Sie mindestens 50 % Sicherheitsreserve ein.
• Gleichmäßige Lastverteilung: Verteilen Sie schwere Komponenten gleichmäßig über die Plattenfläche. Konzentrieren Sie nicht alle schweren Bauteile in einer Ecke.
• Ausreichende Abstände: Halten Sie Mindestabstände zwischen Komponenten für Luftzirkulation, Wärmeabfuhr und Wartungszugänge ein. Besonders bei wärmeerzeugenden Bauteilen wie Transformatoren sind 50–100 mm Abstand wichtig.
• Erdung und Potenzialausgleich: Metallische Montageplatten müssen ordnungsgemäß geerdet werden. Verwenden Sie Erdungsschrauben mit Zahnscheiben für zuverlässigen Kontakt.
• Vibrationsschutz: In vibrationsbelasteten Umgebungen verwenden Sie Federringe, selbstsichernde Muttern oder Schraubensicherungslack.
• Korrosionsschutz: Schützen Sie Befestigungspunkte und Schnittkanten vor Korrosion. Verzinkte Kanten bei nachträglichem Zuschnitt mit Zinkspray behandeln.

Bei der Integration in Schaltschränke beachten Sie kompatibles Gehäuse-Zubehör. Montageplatten sollten mit vorhandenem Montageschienen-Zubehör sowie Hutschienen und Montageschienen koordiniert werden.
