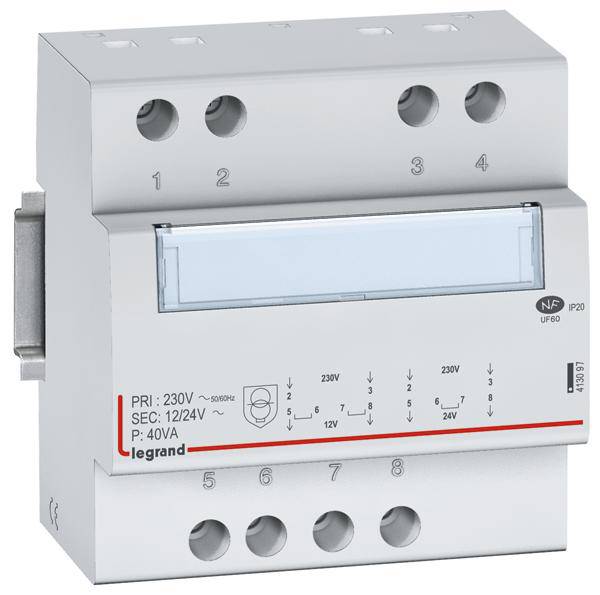

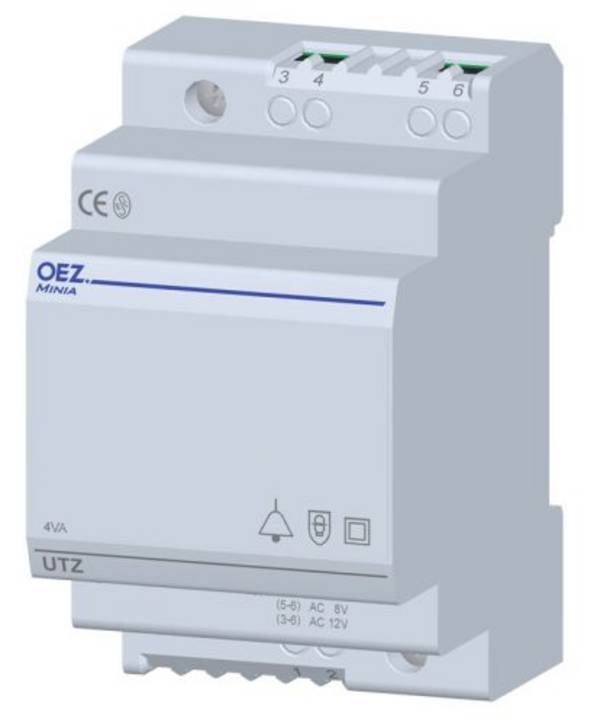

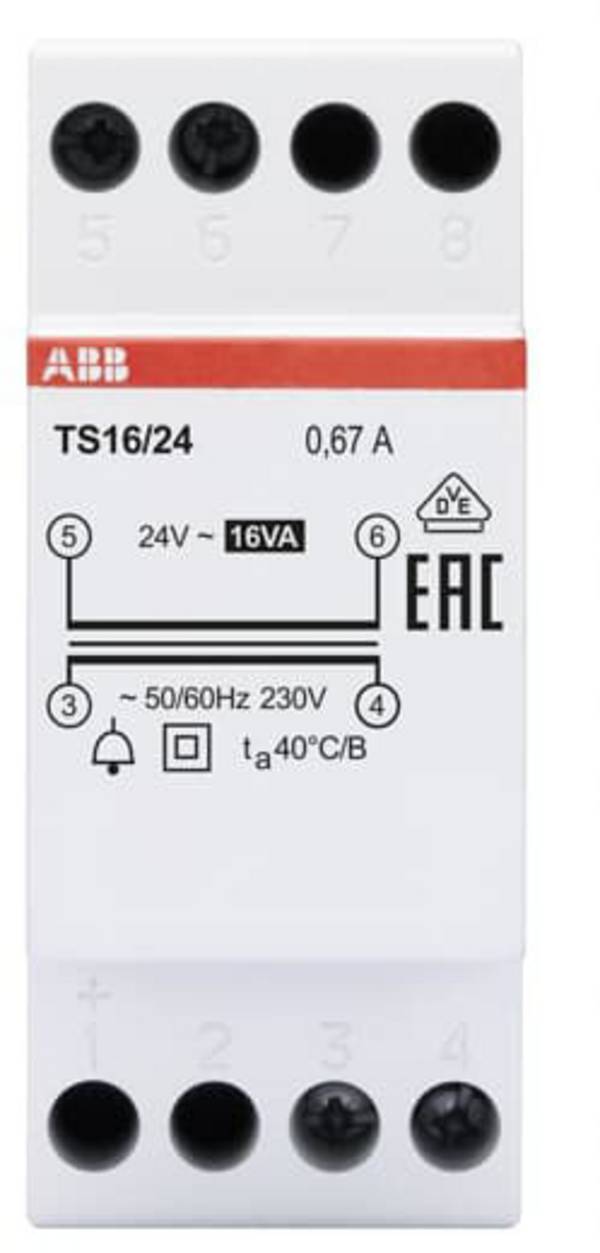

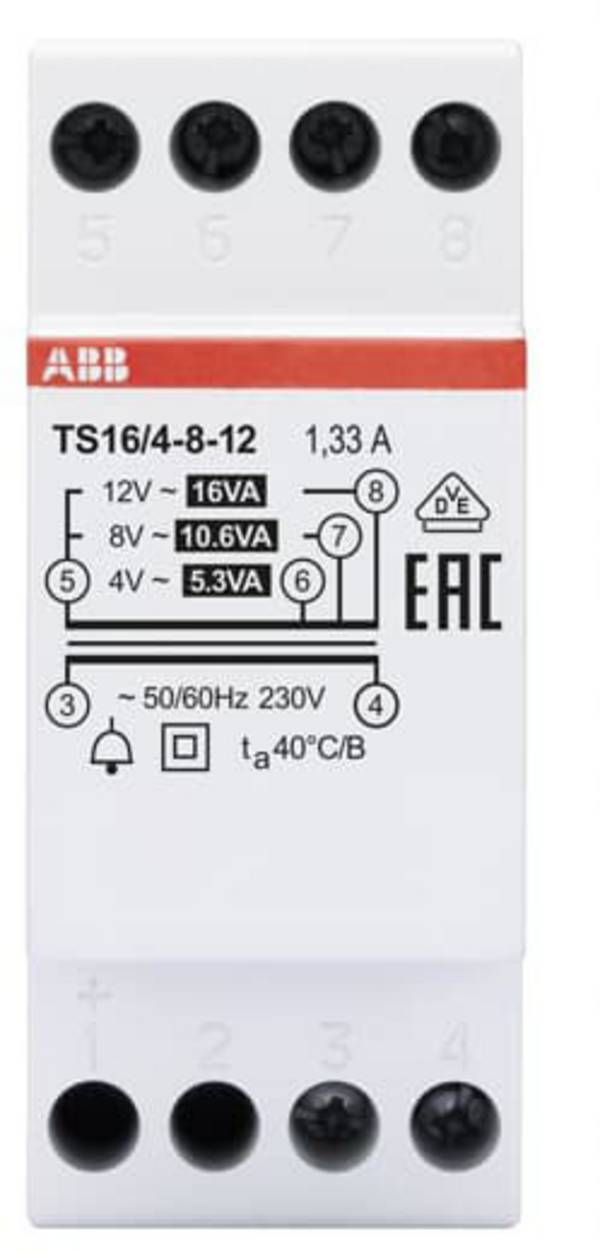

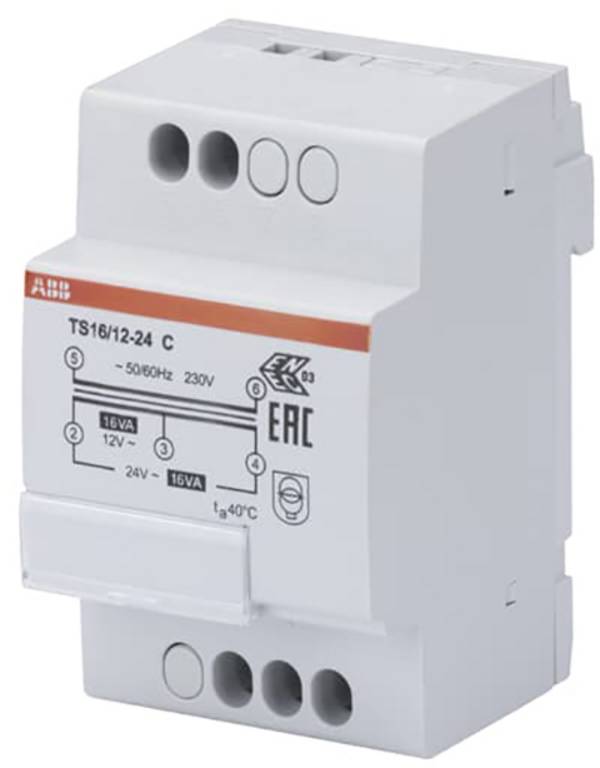

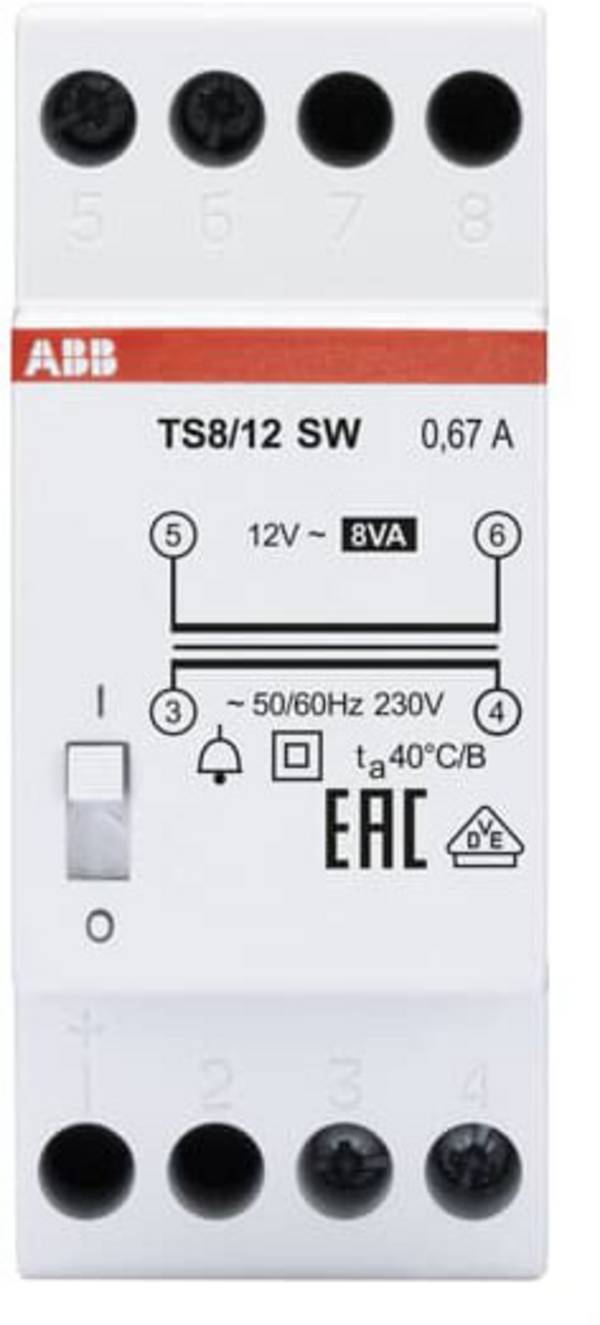

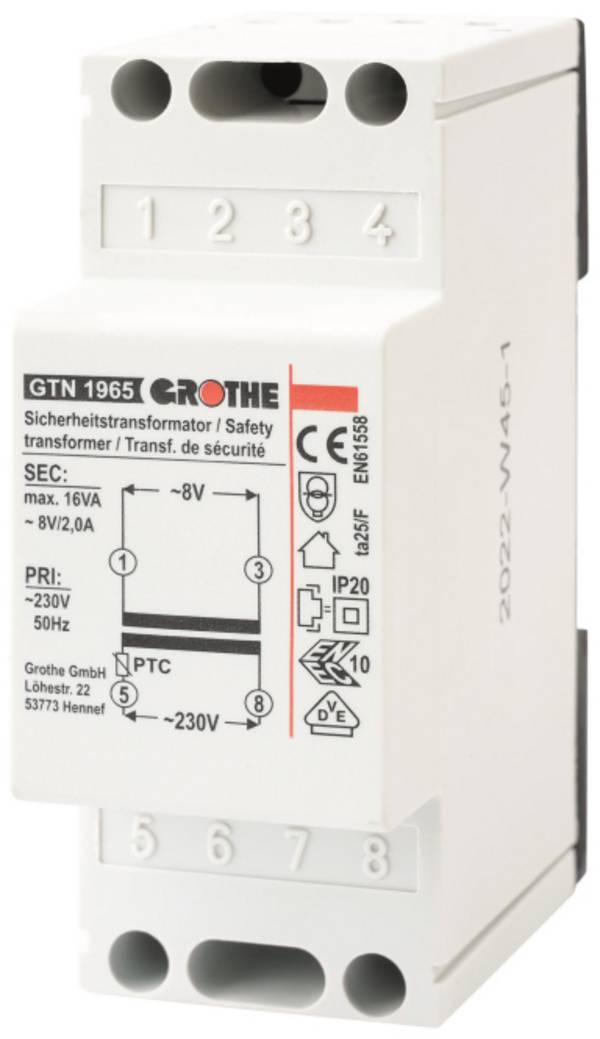

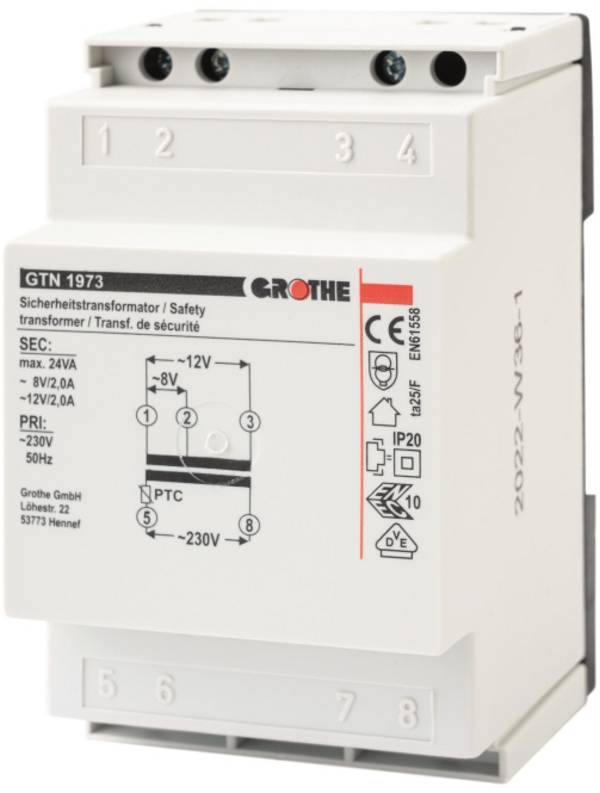

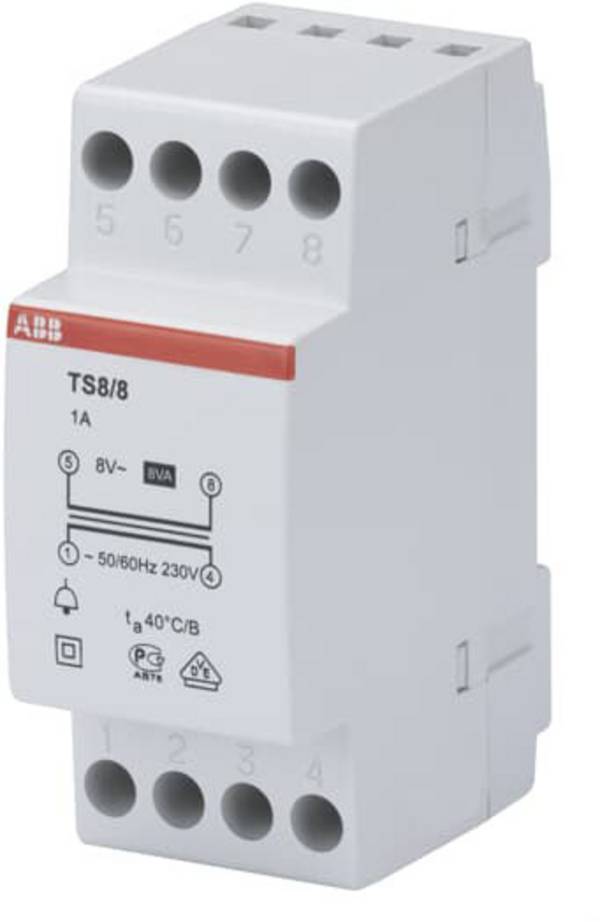

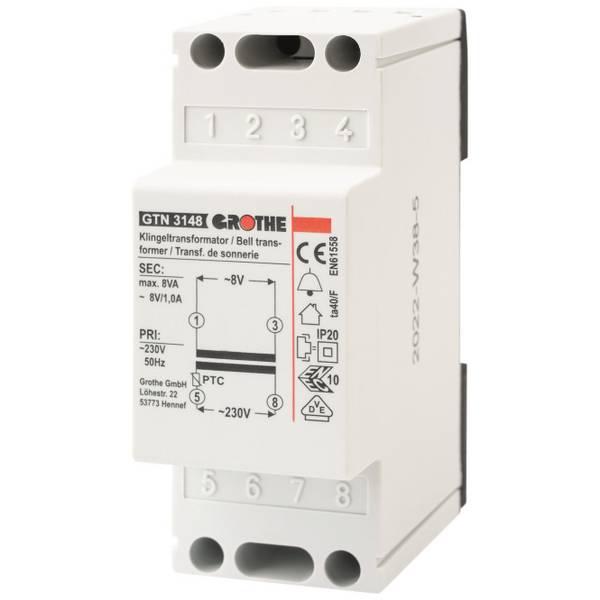

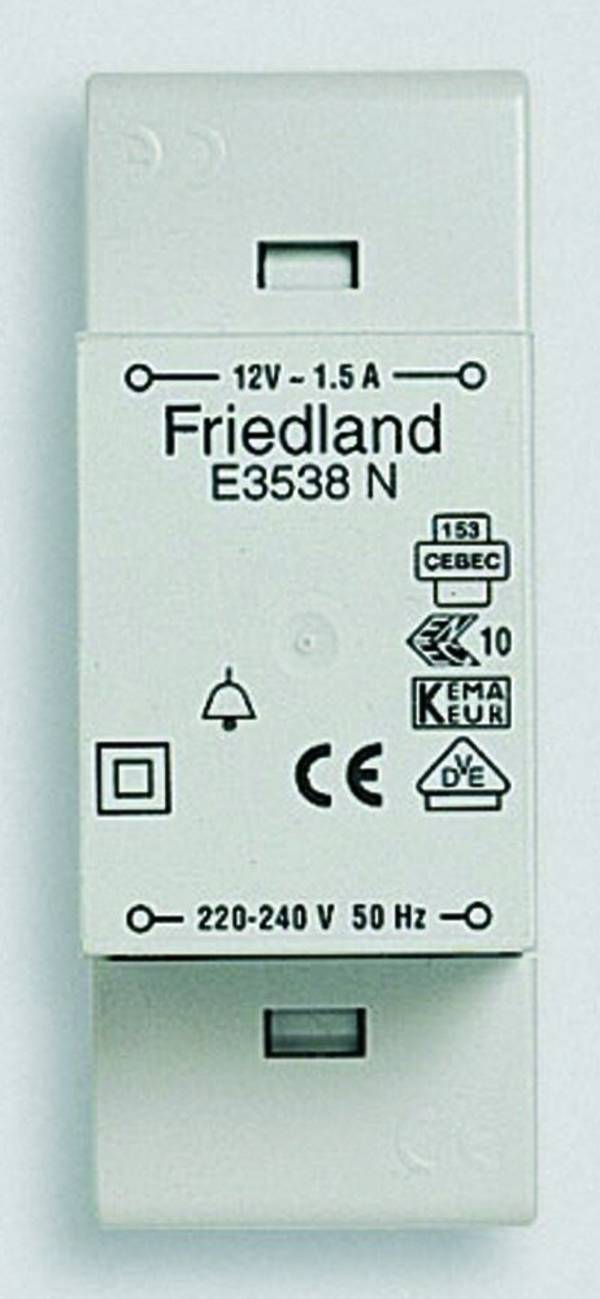

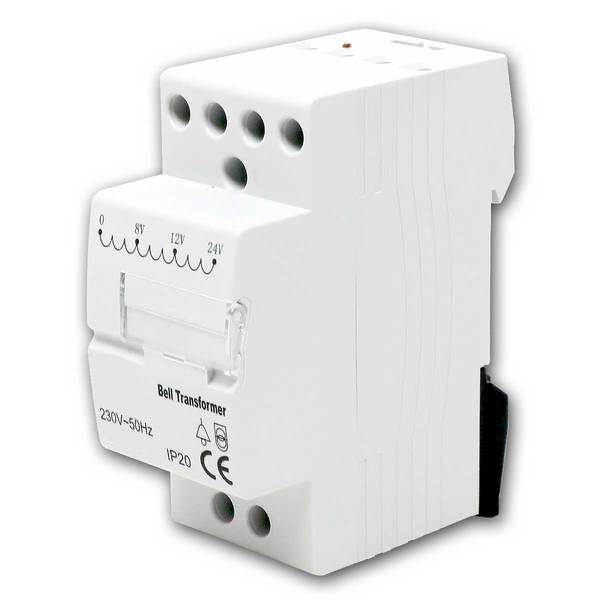

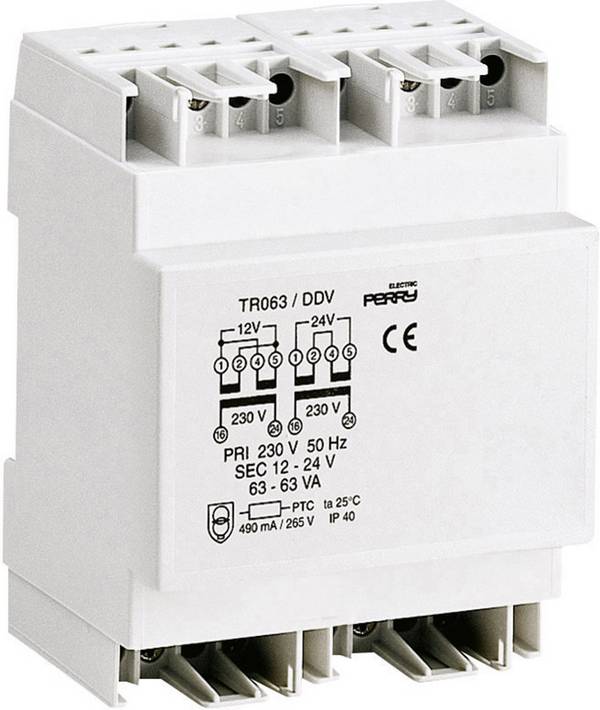

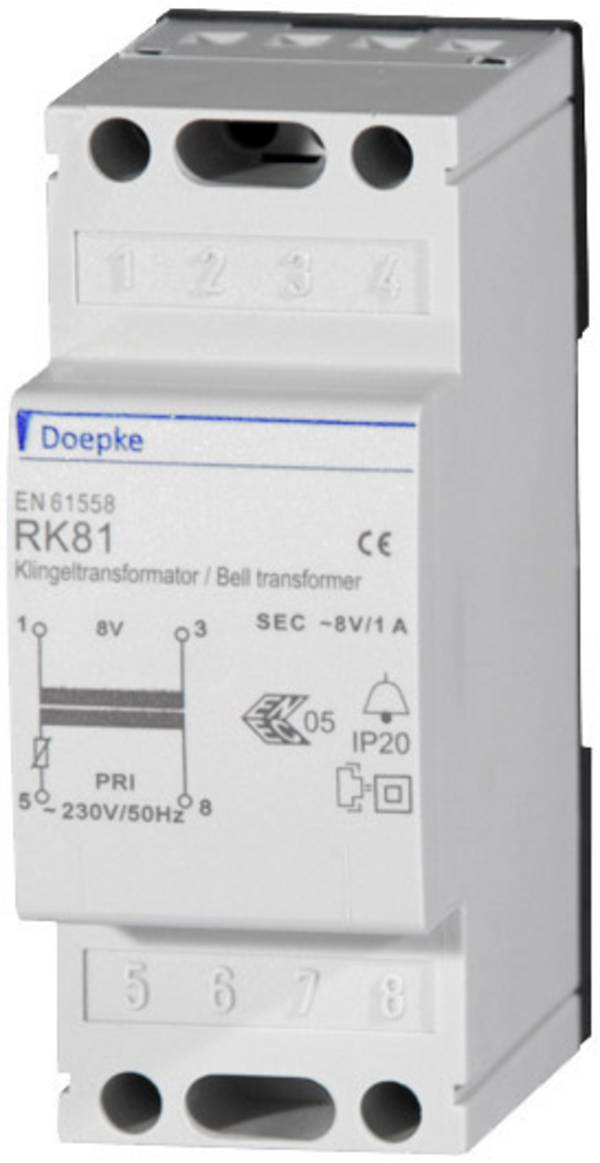

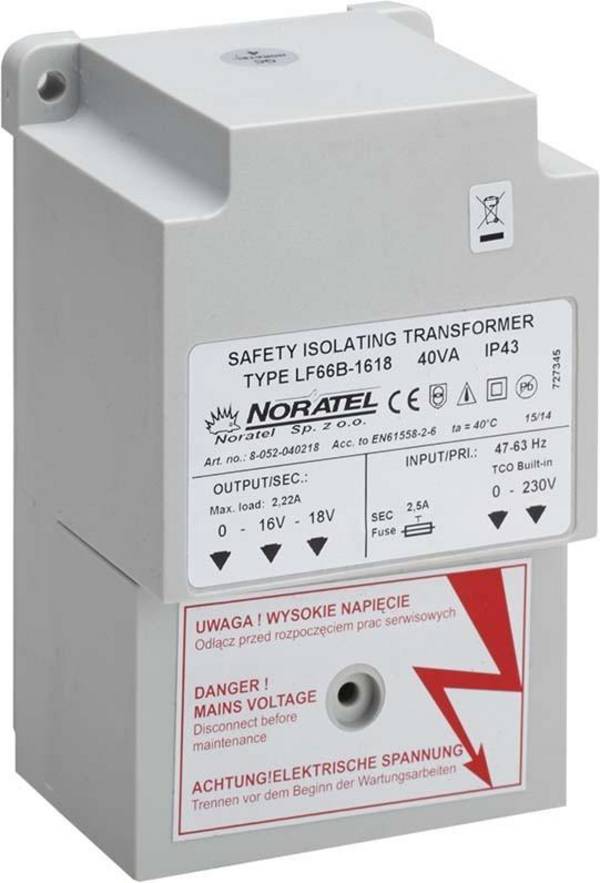

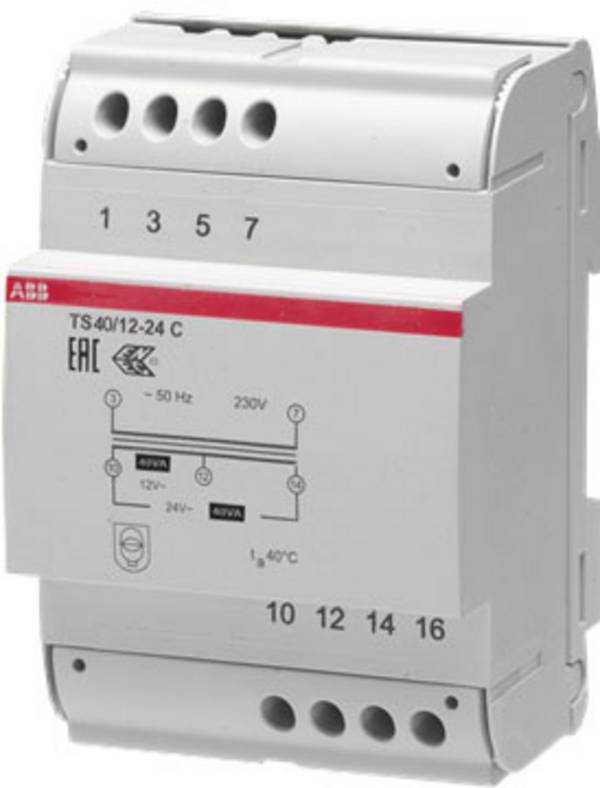

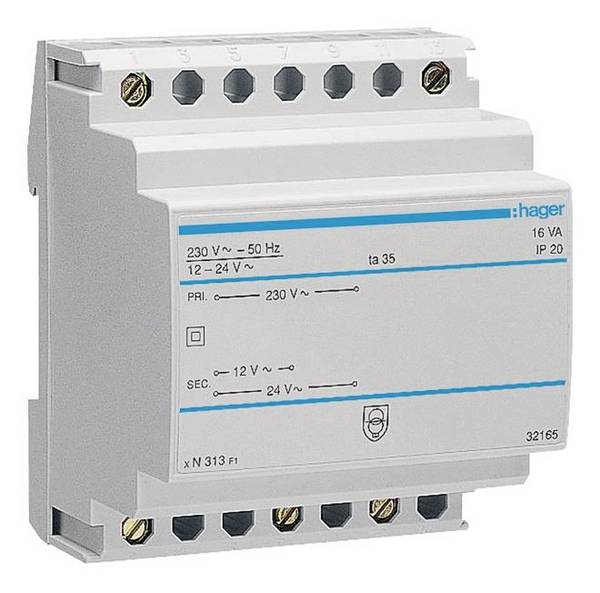

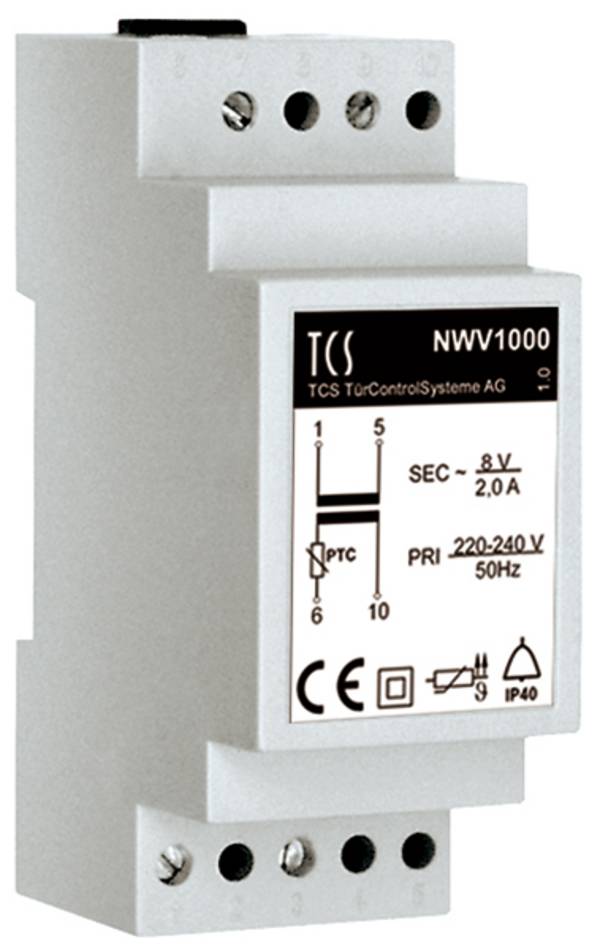

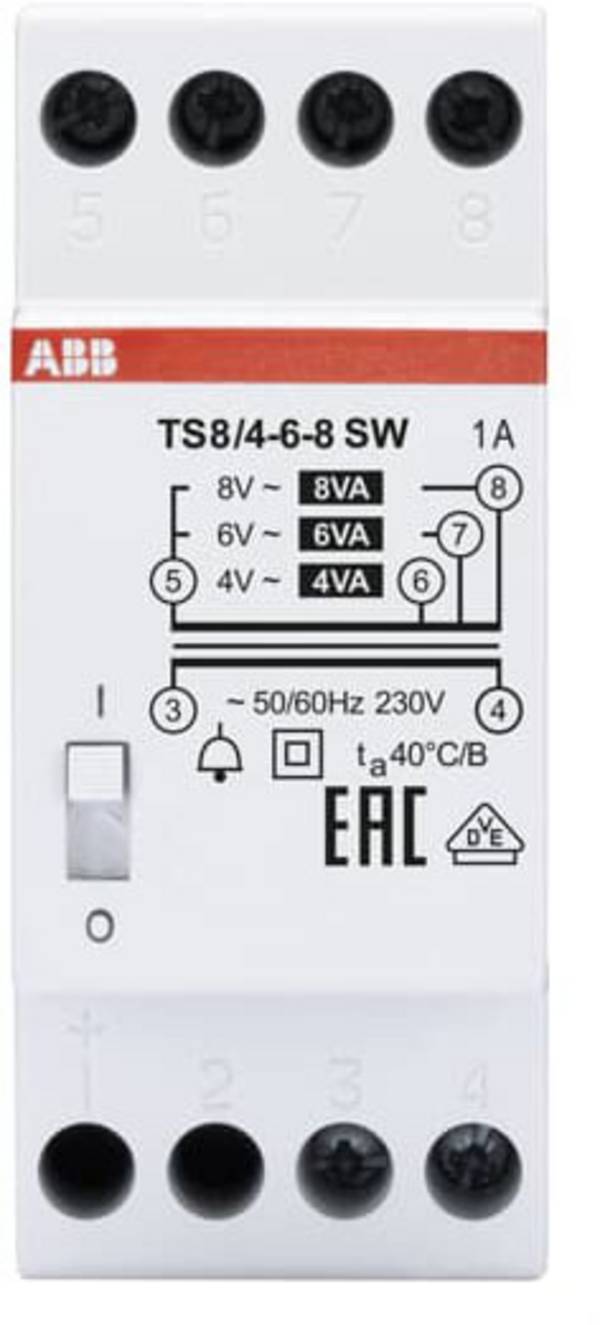

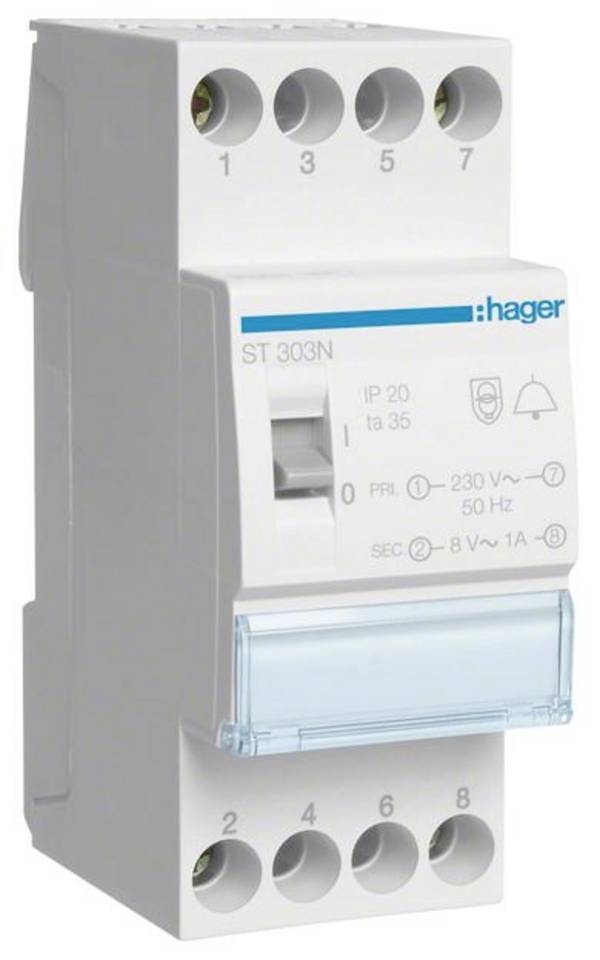

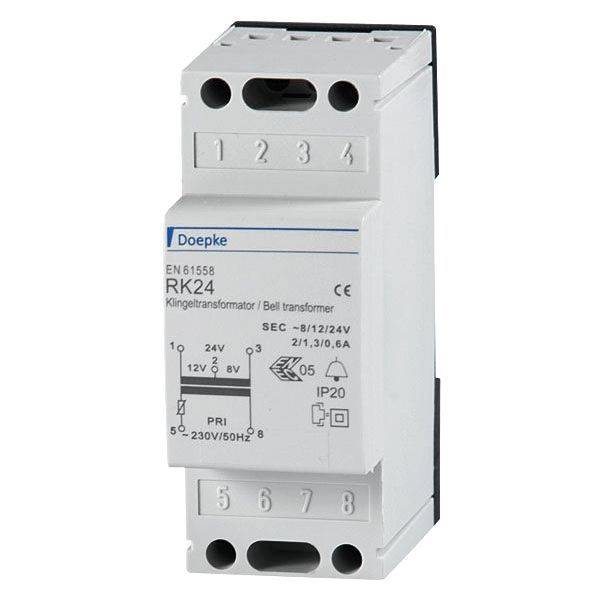

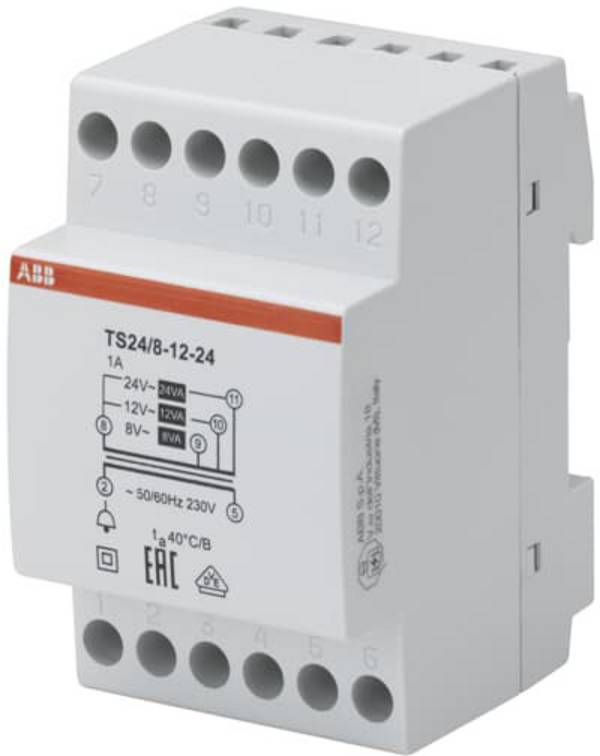

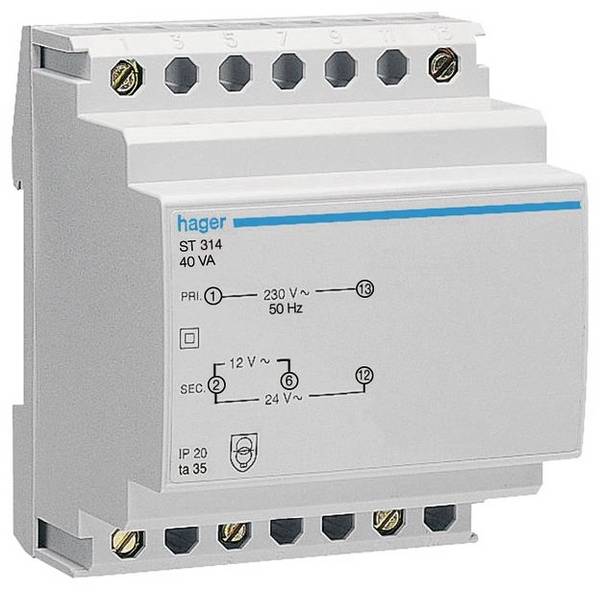

Klingeltrafos

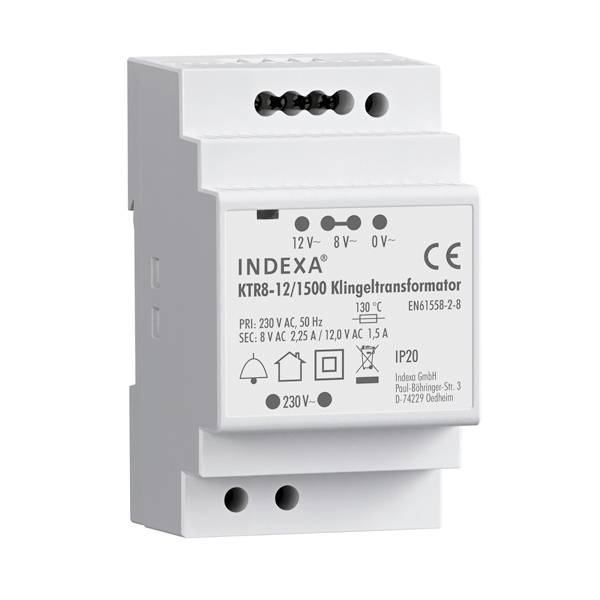

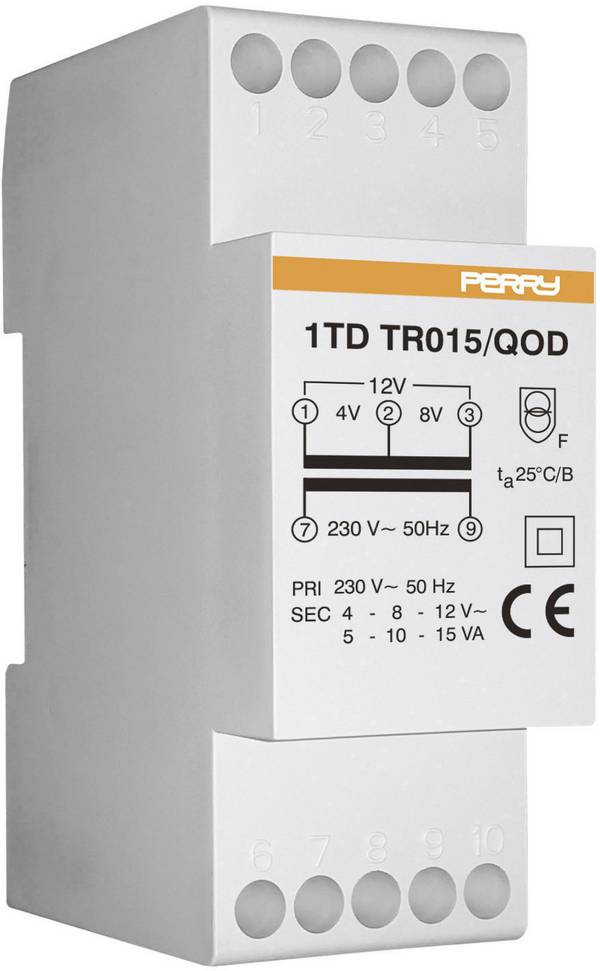

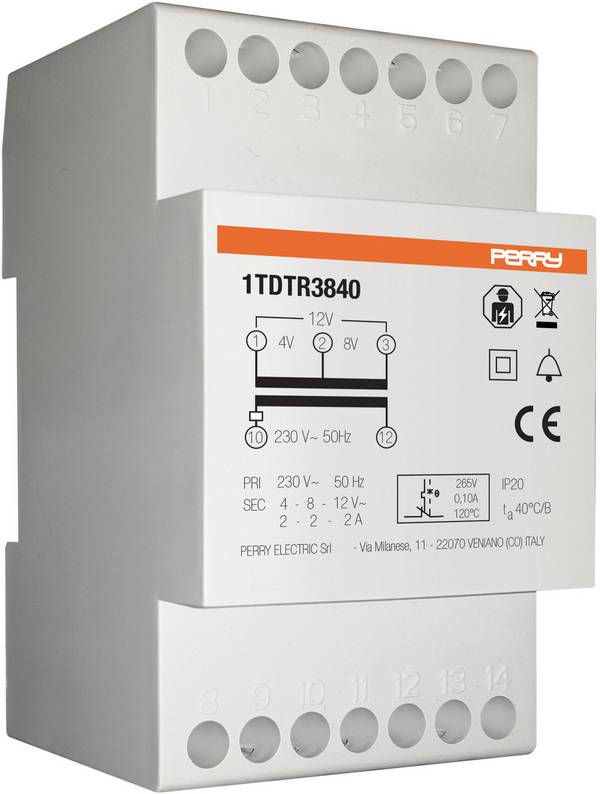

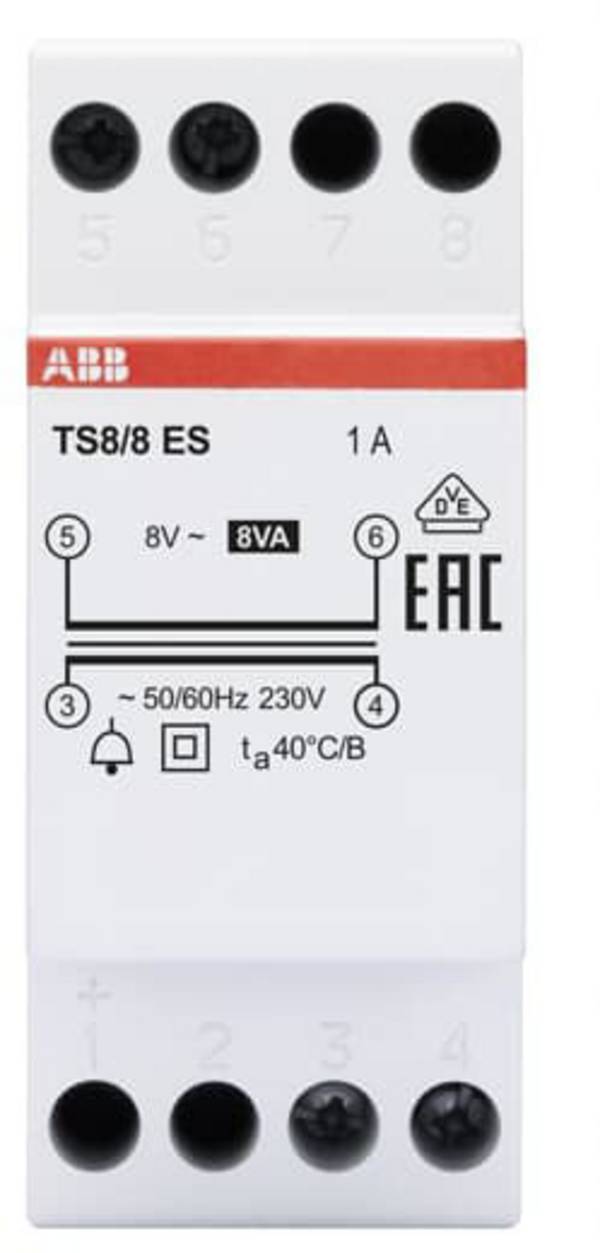

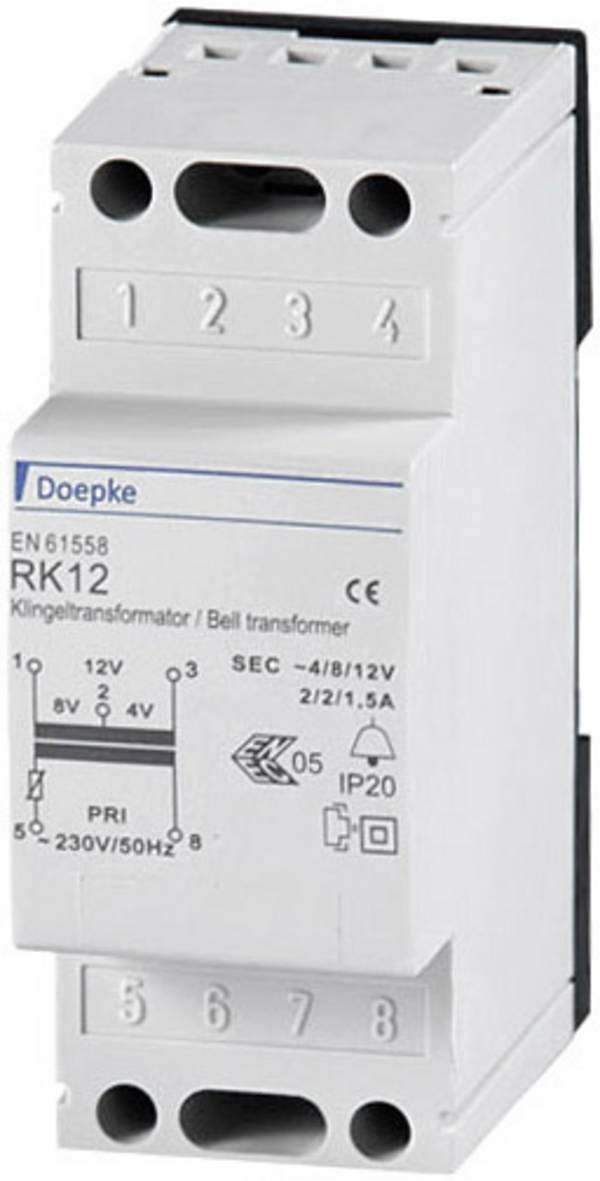

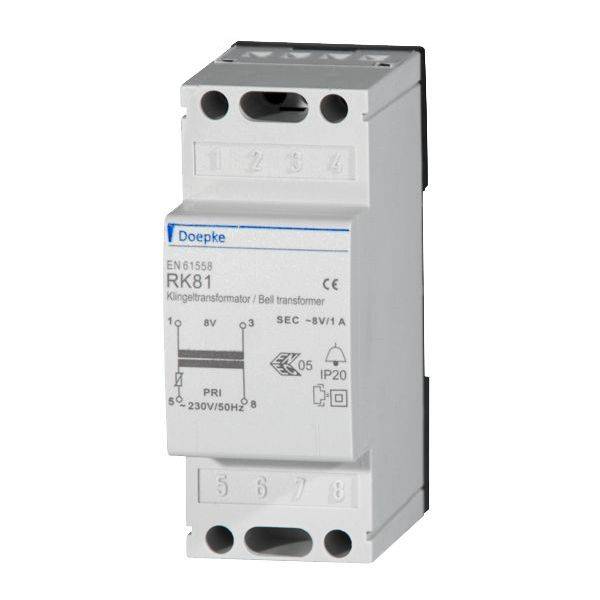

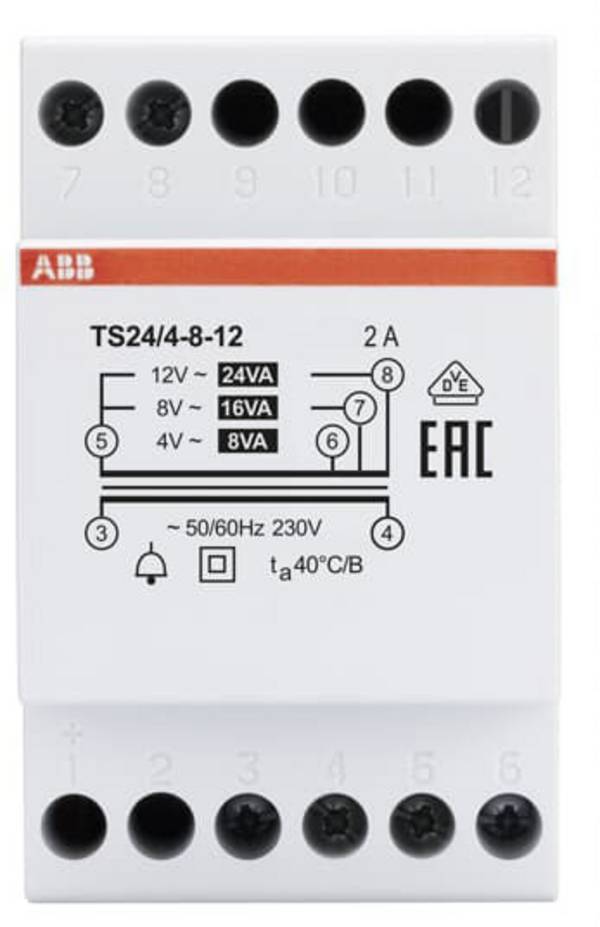

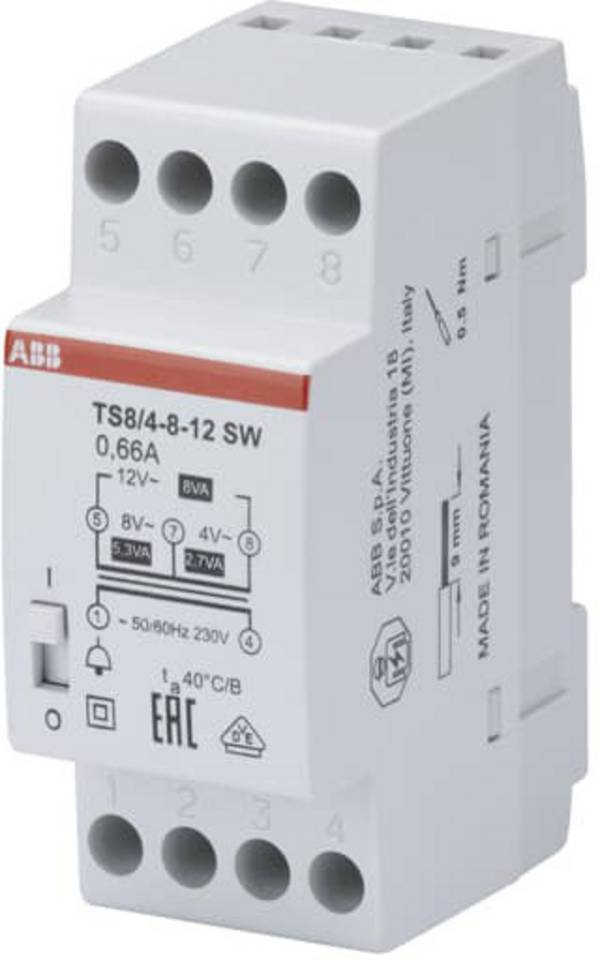

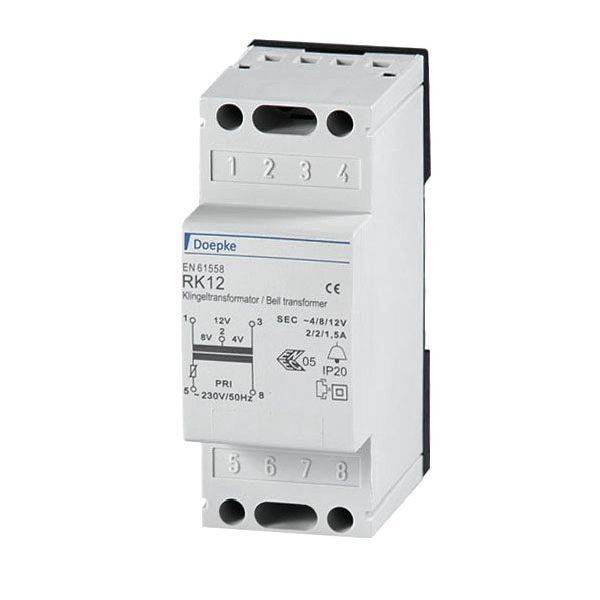

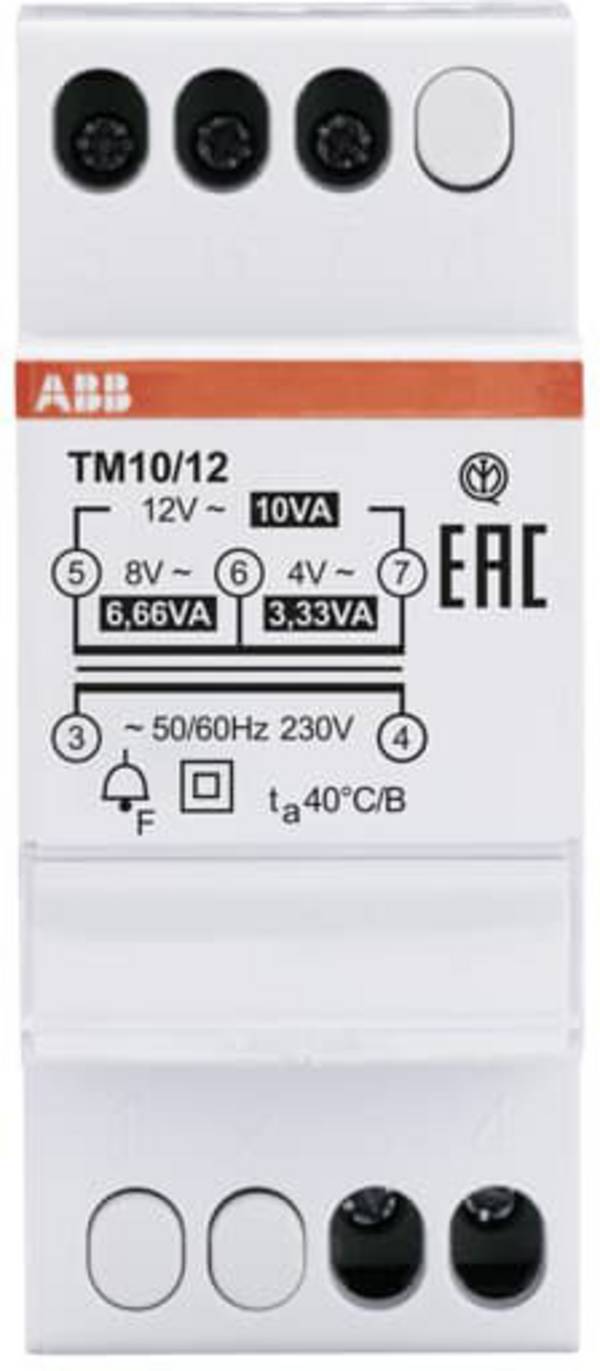

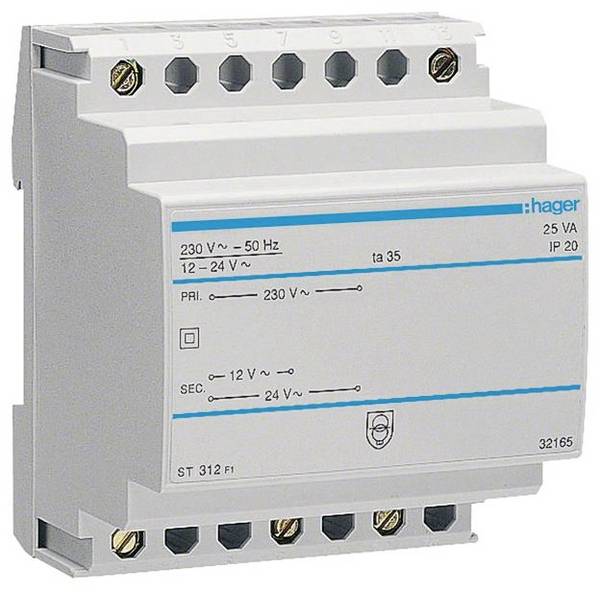

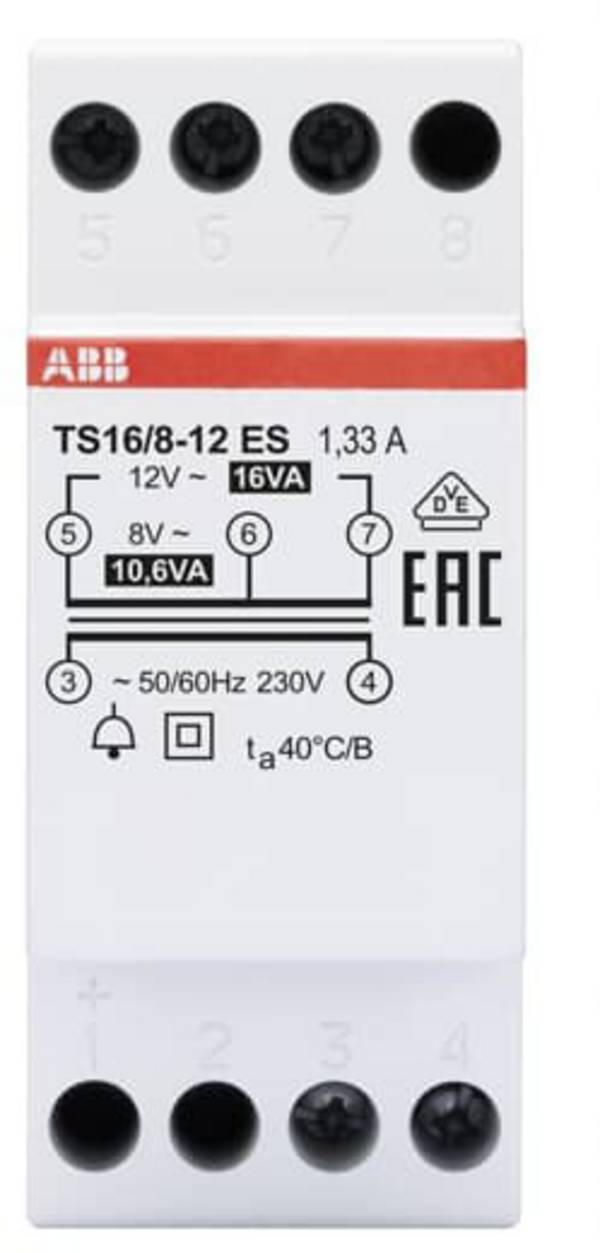

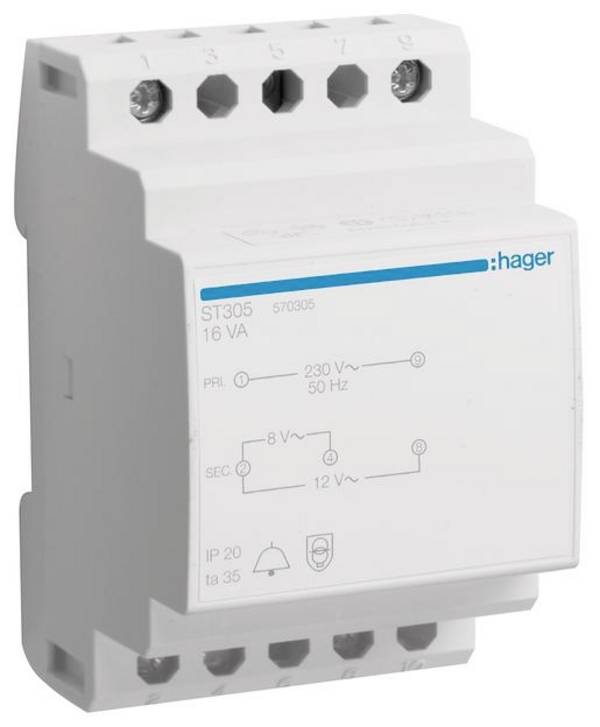

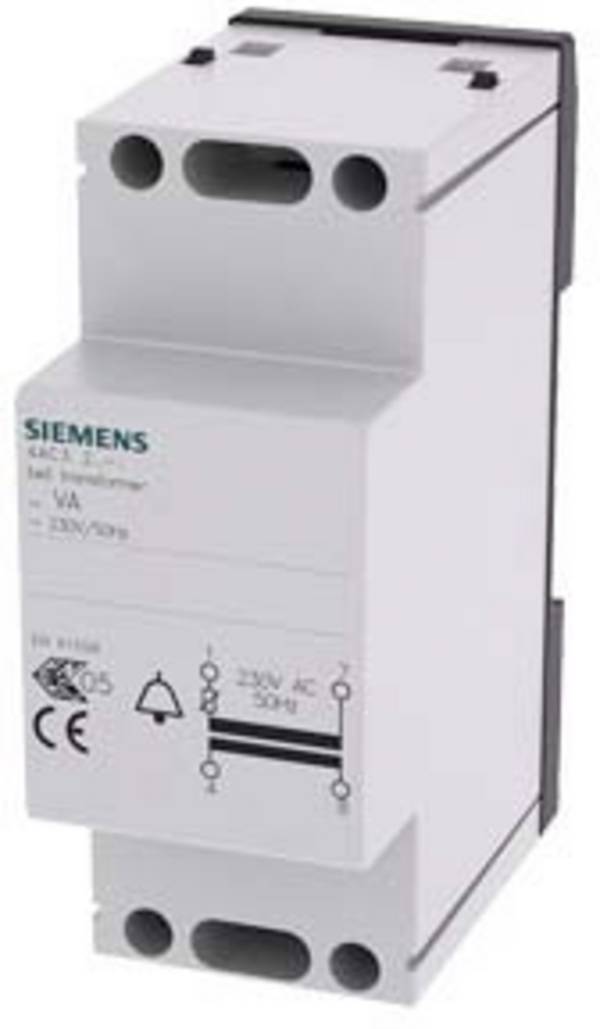

Ein Klingeltransformator, kurz Klingeltrafo, sichert die elektrische Versorgung von Türsignalanlagen. Seine Aufgabe ist es, eine hohe Wechselspannung in eine niedrigere Wechselspannung umzuwandeln. Doch warum ist das so wichtig? Die Notwendigkeit, einen Trafo in eine Türsignalanlage zu integrieren, ergibt sich aus dem Umstand, dass Klingeln, Summer, Gegensprechanlagen und dergleichen eine Kleinspannung für den Betrieb erfordern. Oft liegt diese bei 3, 5, 6, 8 oder 12 Volt, wobei es auch Geräte gibt, die mit 24, 32 oder 48 Volt betrieben werden. Würde beispielsweise eine Türklingel ohne Transformator an die haushaltsübliche Netzspannung von 230 Volt angeschlossen, hätte das massive Beschädigungen zur Folge. Ein Klingeltrafo transformiert die Netzspannung in die erforderliche Betriebsspannung und macht einen Anschluss dadurch erst möglich.

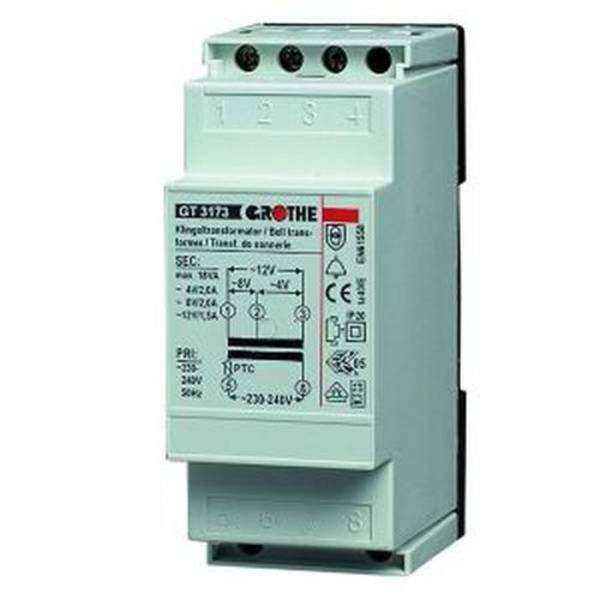

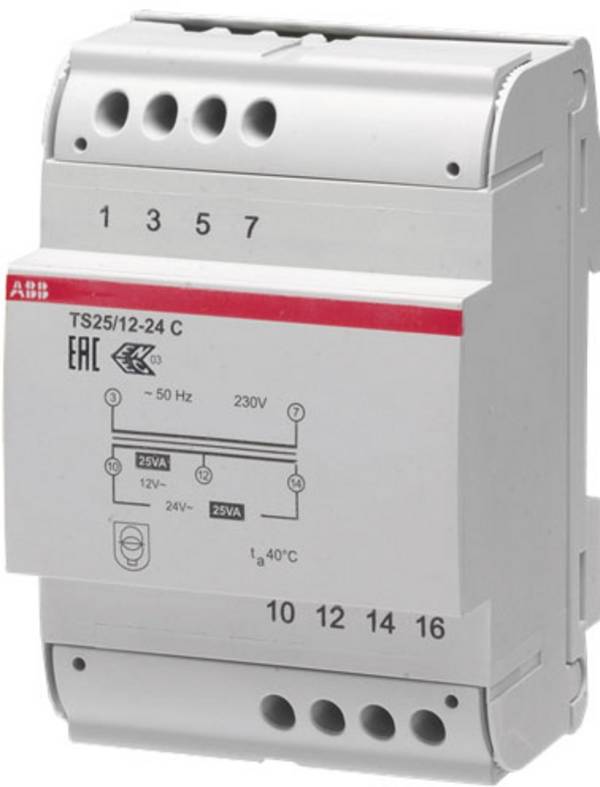

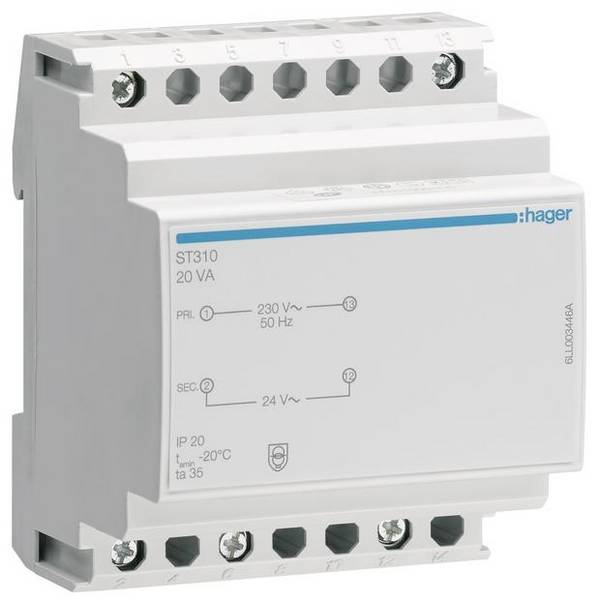

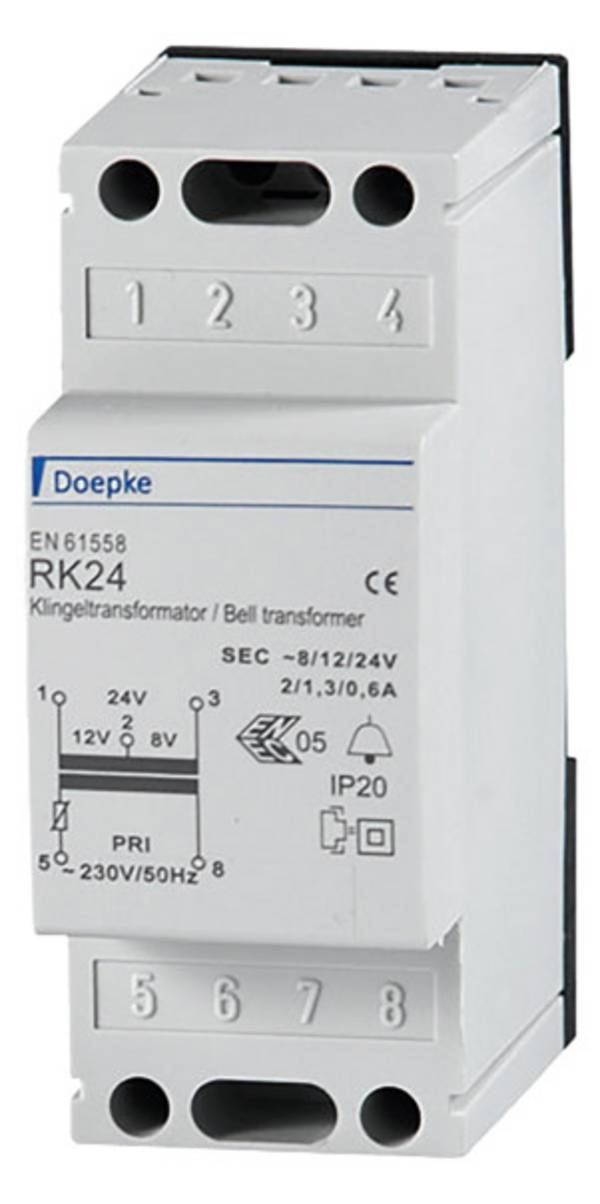

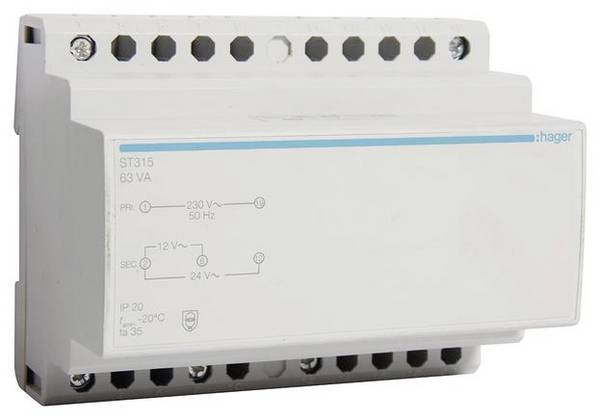

Ein Klingeltrafo besteht wie jeder Transformator aus einer Eingangsseite (Primärseite) und einer Ausgangsseite (Sekundärseite). Im Inneren befindet sich ein Ferrit- oder Eisenkern, um den mehrere elektrische Leiter gewickelt sind. Die Wicklungen werden als Primär- und Sekundärspulen bezeichnet. Liegt eine Wechselspannung an der Eingangsseite an, entsteht ein Magnetfeld im Eisenkern, das seine Polarität ständig ändert. Dadurch wird eine Spannung an der Sekundärspule induziert. Ein sich ändernder magnetischer Fluss ist Grundvoraussetzung dafür, dass eine Spannung an der Sekundärspule entsteht, und kann nur durch eine eingangsseitige Wechselspannung hervorgerufen werden. Mit Gleichspannung ist das nicht möglich.

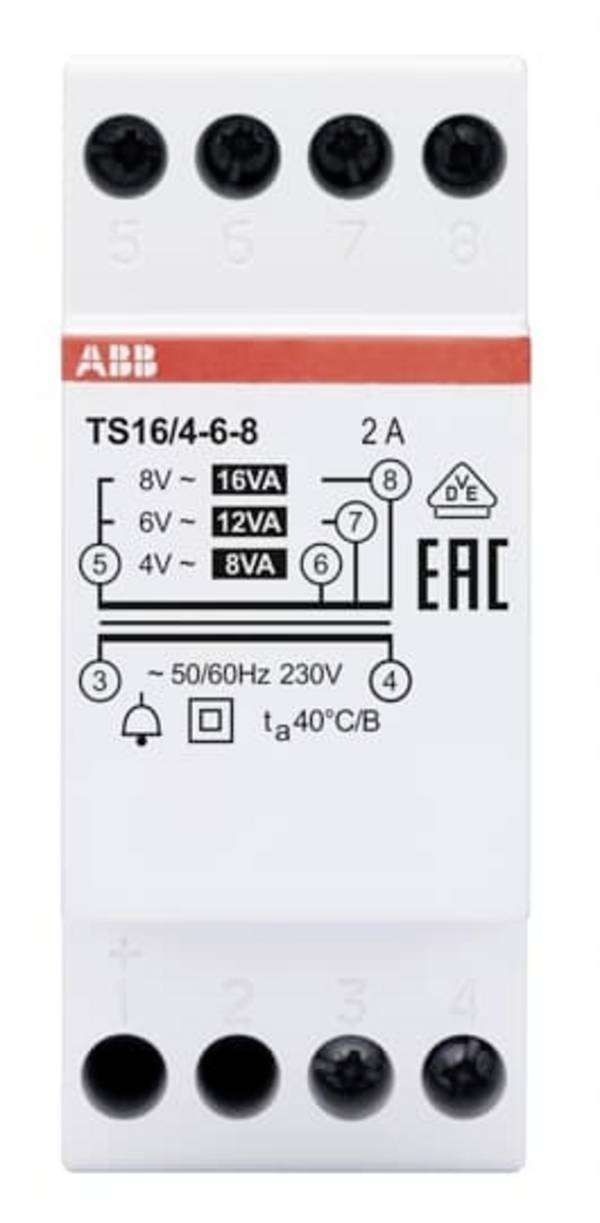

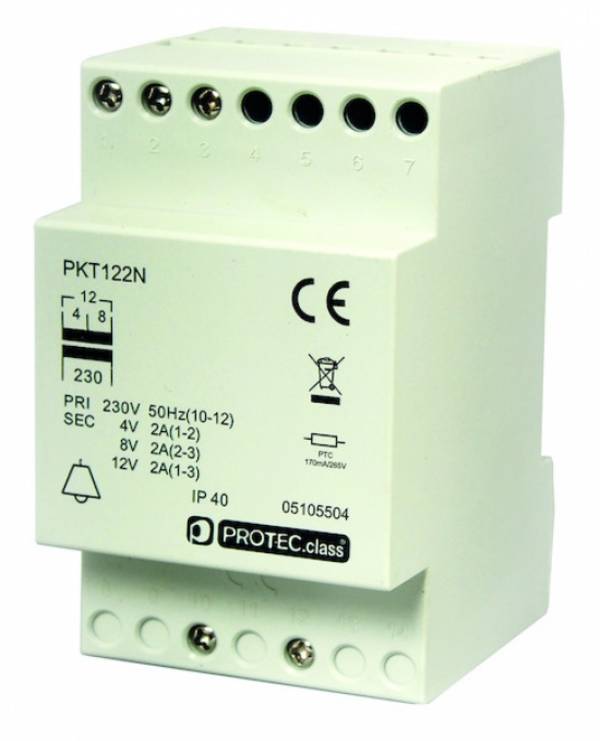

In welchem Verhältnis ein Trafo Spannungen umwandelt, hängt von der Anzahl der Wicklungen ab. Gibt es gleich viele Primär- und Sekundärwicklungen, ist die Spannung auf beiden Seiten gleich hoch. Zu einer Spannungstransformation kommt es also nur, wenn sich die Anzahl der Wicklungen primär- und sekundärseitig unterscheidet. Grundsätzlich können Trafos sowohl höhere Spannungen in geringere Spannungen als auch geringere Spannungen in höhere Spannungen umwandeln. Bei Klingeltrafos ist ersteres der Fall, das heißt, die Windungszahl der Primärspule ist höher als die der Sekundärspule.
