Mikroschalter
1744 ErgebnisseDetails | Preis | Verfügbarkeit | Anschluss | Breite | Betätigungsart | Schaltstrom (max.) | Schaltspannung | Schaltstellung | Länge | Zertifizierungen | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

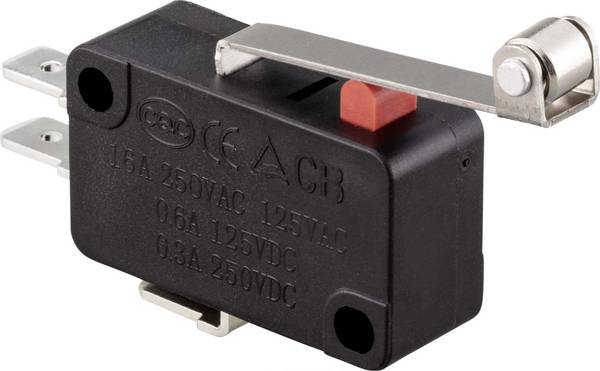

Bestell-Nr.:2283657 EAN:4064161094045 Teile-Nr.:TC-9134628 zzgl. MwSt. 2743 Stück auf Lager Sofort-Lieferung morgen Min: 2 | Flachstecker 4.8 mm (3/16") | 27.8 mm | Rollenhebel | 16 A | 250 V/AC | 1 x Ein/(Ein) | 10.3 mm | - | - | |||

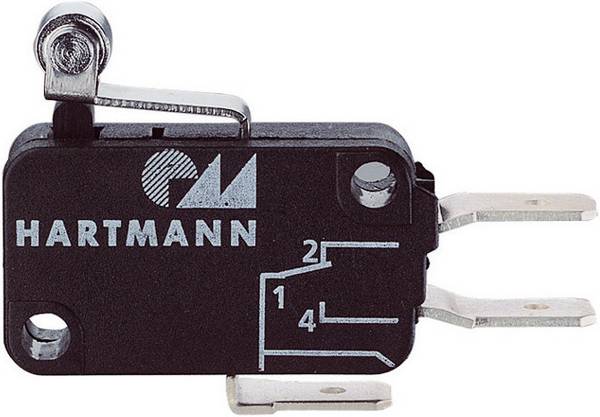

 Abb. ähnlich Bestell-Nr.:1414442 EAN:2050003746830 Teile-Nr.:04G01C06B01A zzgl. MwSt. 2243 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | 10.3 mm | Rollenhebel | 16 A | 250 V/AC | 1 x Ein/(Ein) | 27.8 mm | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2591817 EAN:2050007645672 Teile-Nr.:SS-5GL zzgl. MwSt. 1210 Stück auf Lager Sofort-Lieferung morgen | Lötöse | - | Metallhebel gerade | 5 A | 125 V/AC | 1 x Ein/(Ein) | - | RoHS | Bag | |||

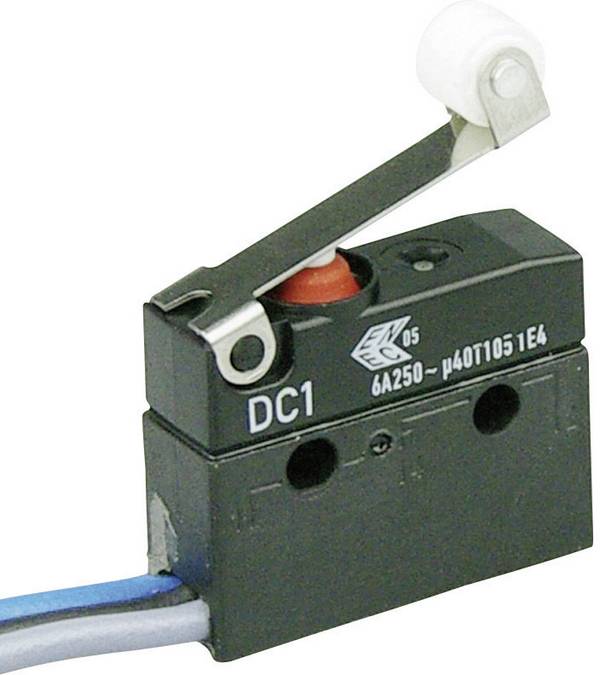

Bestell-Nr.:704590 EAN:2050001202840 Teile-Nr.:DC1C-C3RB zzgl. MwSt. 681 Stück auf Lager Sofort-Lieferung morgen | Kabel, offenes Ende | - | Rollenhebel | 6 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

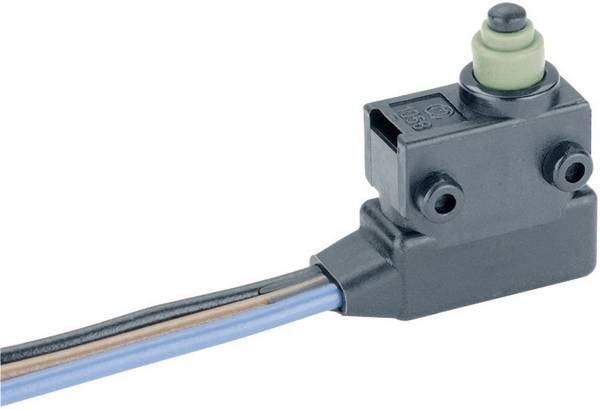

 Bestell-Nr.:700293 EAN:2050000215186 Teile-Nr.:1058.0351 zzgl. MwSt. 169 Stück auf Lager Sofort-Lieferung morgen | Kabel, offenes Ende | 13 mm | Stößel | 2 A | 24 V/DC | 1 x Ein/(Ein) | 6.3 mm | - | - | |||

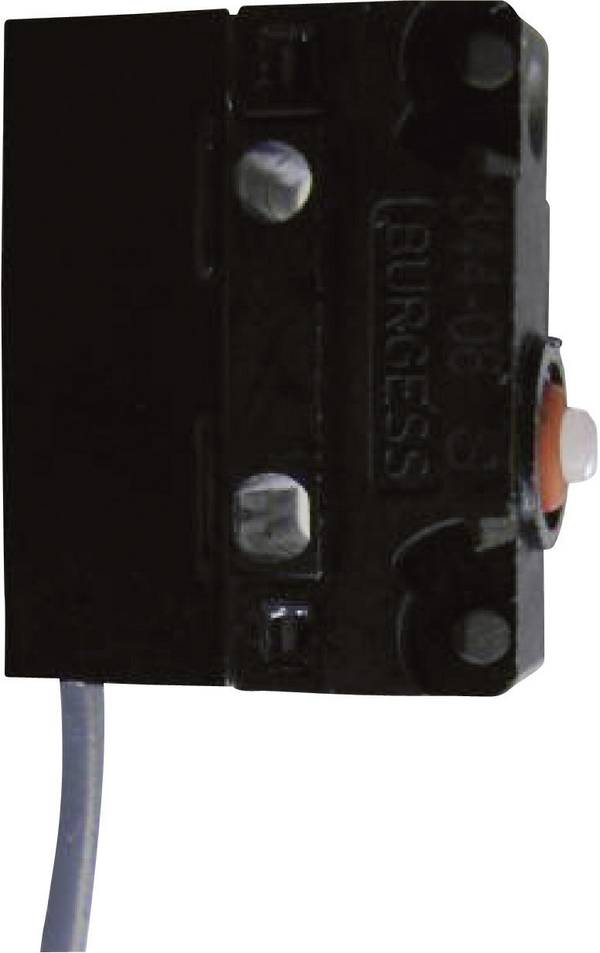

 Abb. ähnlich Bestell-Nr.:702328 EAN:2050000965920 Teile-Nr.:V4NCS2-0,5M zzgl. MwSt. 30 Stück auf Lager Sofort-Lieferung morgen | Kabel, offenes Ende | 6.4 mm | Stößel | 5 A | 250 V/AC | 1 x Ein/(Ein) | 19.85 mm | - | - | |||
Bestell-Nr.:1572885 EAN:2050004891935 Teile-Nr.:1426620 zzgl. MwSt. 613 Stück auf Lager Sofort-Lieferung morgen | Schrauben | 17.5 mm | Stößel | 15 A | 250 V/AC | 1 x Ein/(Ein) | 49.5 mm | RoHS | - | |||

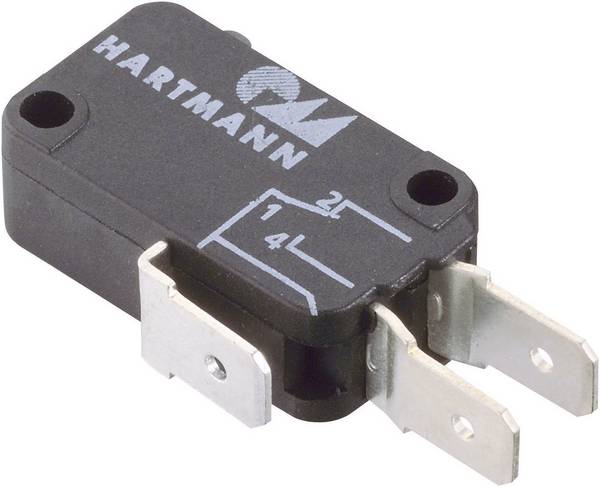

 Abb. ähnlich Bestell-Nr.:1414437 EAN:2050003746786 Teile-Nr.:04G01B01X01A zzgl. MwSt. 1222 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | 10.3 mm | Stößel | 16 A | 250 V/AC | 1 x Aus/(Ein) | 27.8 mm | RoHS | - | |||

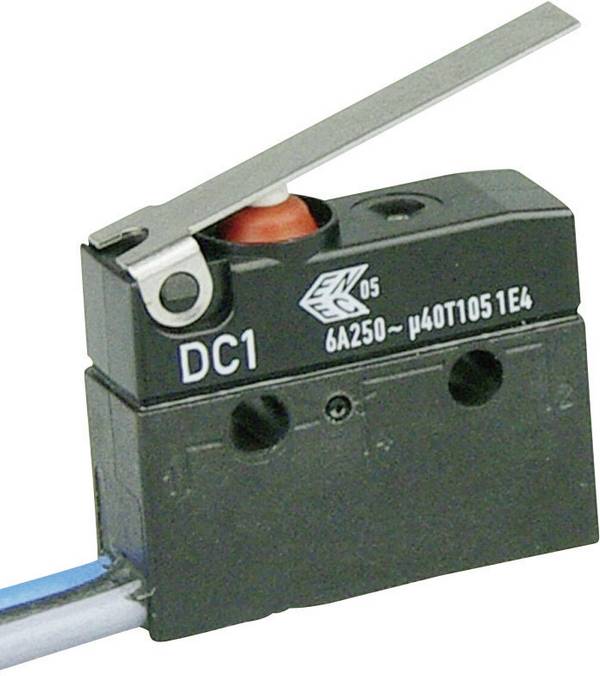

Bestell-Nr.:704577 EAN:2050001202833 Teile-Nr.:DC1C-C3LC -31% zzgl. MwSt. 366 Stück auf Lager Sofort-Lieferung morgen | Kabel, offenes Ende | - | Metallhebel gerade | 6 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

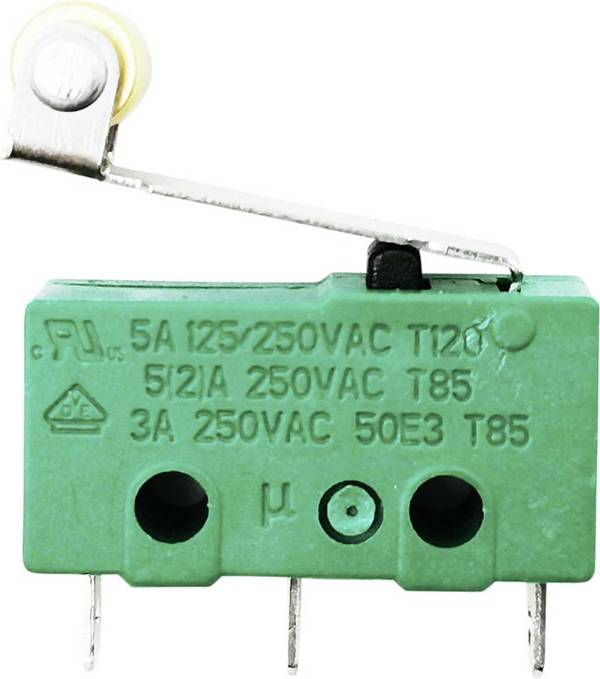

Bestell-Nr.:2283655 EAN:4064161094021 Teile-Nr.:TC-9134620 zzgl. MwSt. 18499 Stück auf Lager Sofort-Lieferung morgen Min: 3 | Lötöse | 19.8 mm | Rollenhebel | 5 A | 250 V/AC | 1 x Ein/(Ein) | 10.3 mm | - | - | |||
 Abb. ähnlich Aratas SS-5 Mikroschalter 125 V/AC 5 A 1 x Ein/(Ein) 1 St. BagConrad Electronic Bestell-Nr.:2591797 EAN:2050007645474 Teile-Nr.:SS-5 zzgl. MwSt. 246 Stück auf Lager Sofort-Lieferung morgen | Lötöse | - | Stößel | 5 A | 125 V/AC | 1 x Ein/(Ein) | - | RoHS | Bag | |||

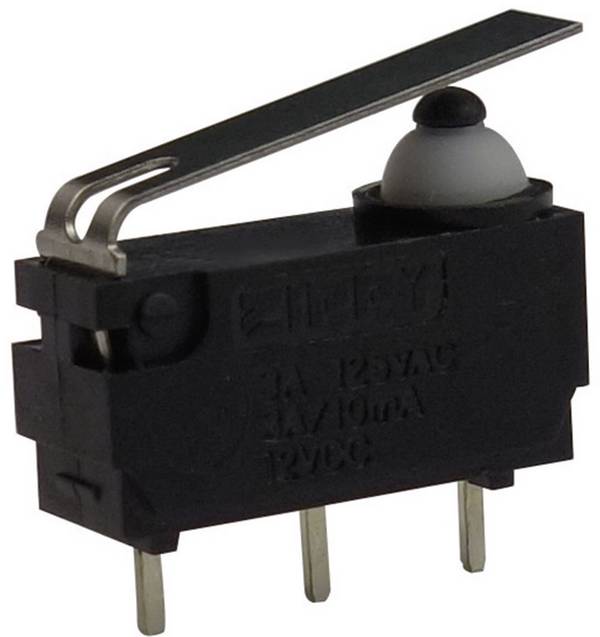

 Abb. ähnlich Bestell-Nr.:1094429 EAN:2050001929174 Teile-Nr.:DW-N3S-01P0D-Z -54% 2,34 € 1,08 € zzgl. MwSt. 100 Stück auf Lager Sofort-Lieferung morgen | Print | 5.4 mm | Metallhebel gerade | 3 A | 12 V/DC | 1 x Ein/(Ein) | 14.7 mm | RoHS | - | |||

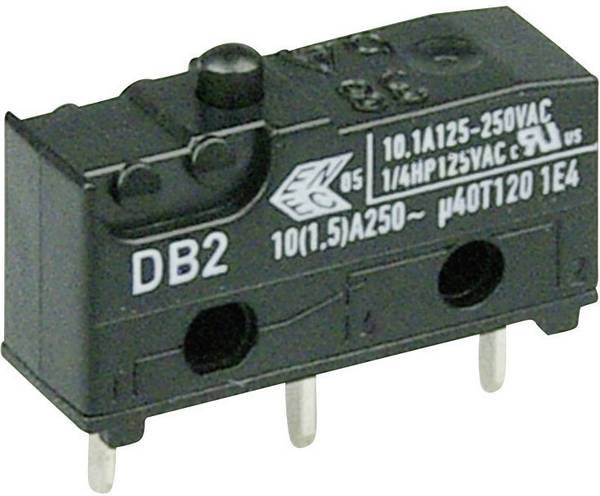

Bestell-Nr.:704101 EAN:2050001202192 Teile-Nr.:DB2C-C1AA zzgl. MwSt. 1033 Stück auf Lager Sofort-Lieferung morgen | Print | - | Stößel | 10 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

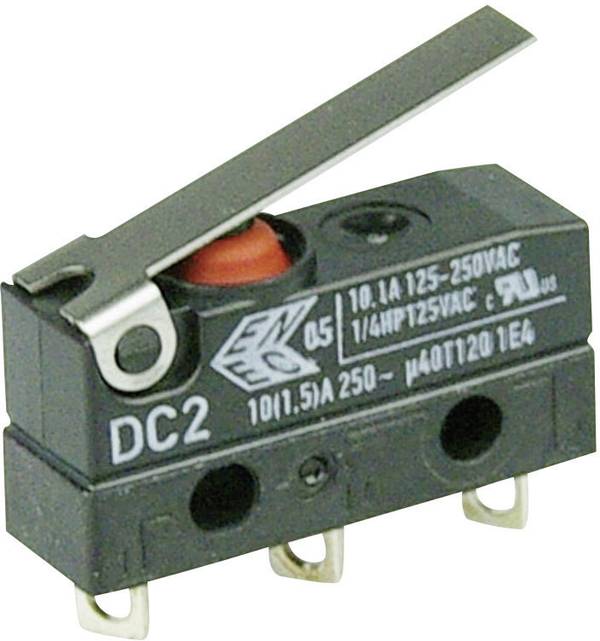

 Bestell-Nr.:704778 EAN:2050001202963 Teile-Nr.:DC2C-A1LB zzgl. MwSt. 194 Stück auf Lager Sofort-Lieferung morgen | Löten | - | Metallhebel gerade | 10 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
 Abb. ähnlich Aratas SS-5GL2 Mikroschalter 125 V/AC 5 A 1 St. BagConrad Electronic Bestell-Nr.:2591860 EAN:2050007646105 Teile-Nr.:SS-5GL2 zzgl. MwSt. 203 Stück auf Lager Sofort-Lieferung morgen | Lötöse | - | Rollenhebel | 5 A | 125 V/AC | - | - | RoHS | Bag | |||
Bestell-Nr.:704435 EAN:2050001202666 Teile-Nr.:DC1C-A1AA zzgl. MwSt. 995 Stück auf Lager Sofort-Lieferung morgen | Löten | - | Stößel | 6 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
 Bestell-Nr.:2348296 EAN:4064161161679 Teile-Nr.:TC-9393184 zzgl. MwSt. 2289 Stück auf Lager Sofort-Lieferung morgen | Löten | 6.5 mm | - | 5 A | 250 V/AC | 1 x Ein/(Ein) | 20 mm | - | - | |||
 Abb. ähnlich Bestell-Nr.:702667 EAN:2050001123824 Teile-Nr.:1058.0653 zzgl. MwSt. 198 Stück auf Lager Sofort-Lieferung morgen | Kabel, offenes Ende | 13 mm | Stößel | 2 A | 24 V/DC | 1 x Ein/(Ein) | 6.3 mm | - | - | |||

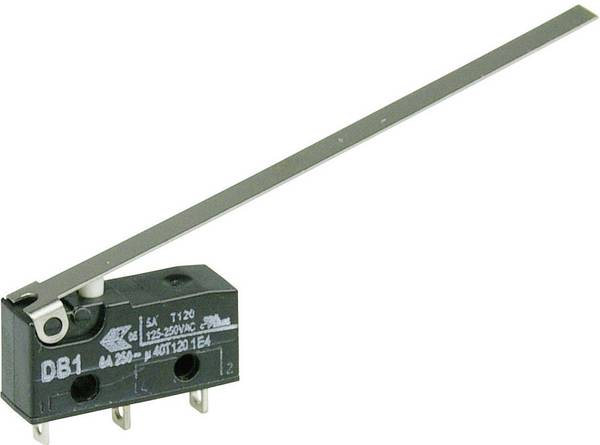

Bestell-Nr.:703633 EAN:2050001201676 Teile-Nr.:DB1C-A1LD zzgl. MwSt. 791 Stück auf Lager Sofort-Lieferung morgen | Löten | - | Metallhebel gerade | 6 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
Bestell-Nr.:1571772 EAN:2050004888799 Teile-Nr.:1426622 zzgl. MwSt. 512 Stück auf Lager Sofort-Lieferung morgen | Schrauben | 17.5 mm | Rollenstößel | 15 A | 250 V/AC | 1 x Ein/(Ein) | 49.5 mm | RoHS | - | |||
Bestell-Nr.:2280535 EAN:4064161090184 Teile-Nr.:TC-9122140 zzgl. MwSt. 1681 Stück auf Lager Sofort-Lieferung morgen Min: 2 | Flachstecker 4.8 mm (3/16") | 27.8 mm | Metallhebel gerade | 5 A | 250 V/AC | 1 x Ein/(Ein) | 6.5 mm | - | - | |||

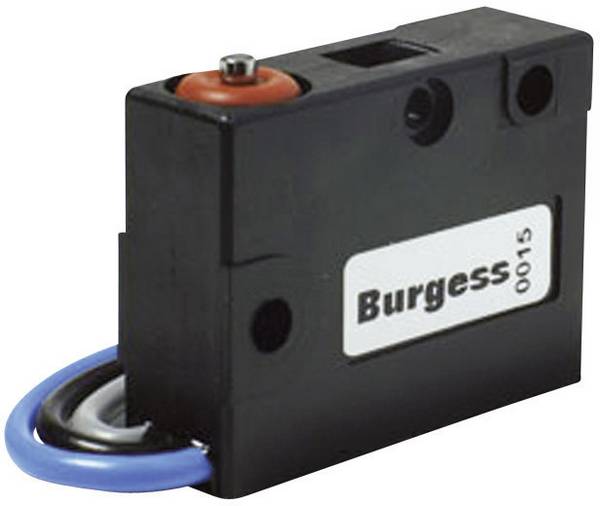

 Abb. ähnlich Bestell-Nr.:702303 EAN:2050000965784 Teile-Nr.:V3SUL zzgl. MwSt. 77 Stück auf Lager Sofort-Lieferung morgen | Kabel, offenes Ende | 32 mm | Stößel | 5 A | 250 V/AC | 1 x Ein/(Ein) | 10 mm | - | - | |||

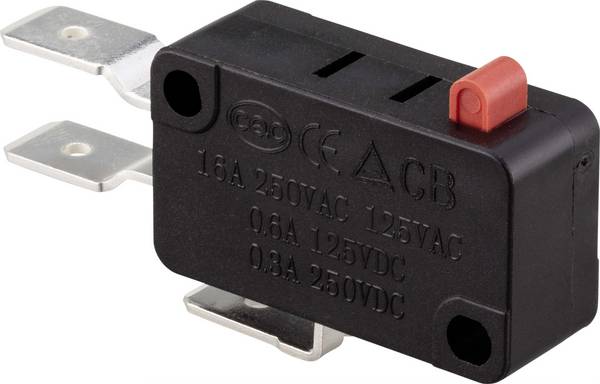

Bestell-Nr.:2280529 EAN:4064161091051 Teile-Nr.:TC-9122116 zzgl. MwSt. 2443 Stück auf Lager Sofort-Lieferung morgen Min: 2 | Flachstecker 6.3 mm | 27.8 mm | Kuppenstößel | 16 A | 250 V/AC | 1 x Ein/(Ein) | 10.3 mm | - | - | |||
Bestell-Nr.:1569257 EAN:2050004883091 Teile-Nr.:1426615 zzgl. MwSt. 665 Stück auf Lager Sofort-Lieferung morgen | Schrauben | 17.5 mm | Rollenhebel | 15 A | 250 V/AC | 1 x Ein/(Ein) | 49.5 mm | RoHS | - | |||
Bestell-Nr.:1569259 EAN:2050004883114 Teile-Nr.:1426619 zzgl. MwSt. 921 Stück auf Lager Sofort-Lieferung morgen | Schrauben | 17.5 mm | Rollenhebel | 15 A | 250 V/AC | 1 x Ein/(Ein) | 49.5 mm | RoHS | - | |||
 Bestell-Nr.:704687 EAN:2050000223815 Teile-Nr.:1050.0202 zzgl. MwSt. 930 Stück auf Lager Sofort-Lieferung morgen | Löten | 19.8 mm | Stößel | 5 A | 250 V/AC | 1 x Ein/(Ein) | 6.4 mm | - | - | |||

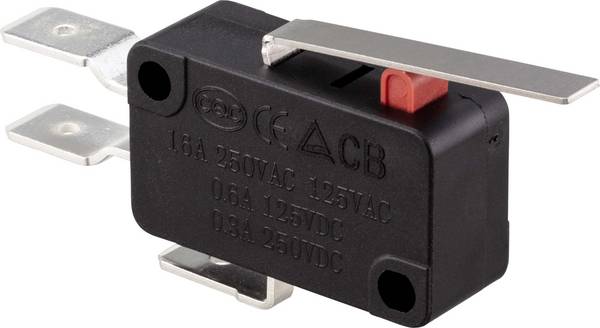

Bestell-Nr.:2280530 EAN:4064161091068 Teile-Nr.:TC-9122120 zzgl. MwSt. 1494 Stück auf Lager Sofort-Lieferung morgen Min: 2 | Flachstecker 6.3 mm | 27.8 mm | Metallhebel gerade | 16 A | 250 V/AC | 1 x Ein/(Ein) | 10.3 mm | - | - | |||

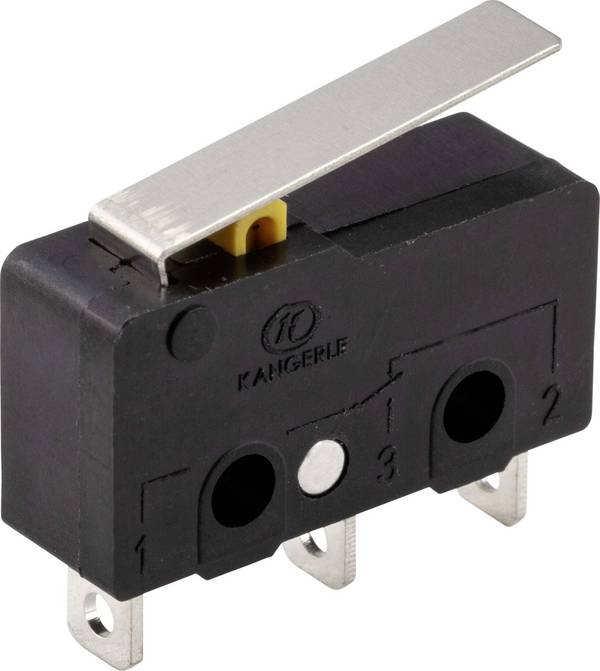

Bestell-Nr.:2280528 EAN:4064161091044 Teile-Nr.:TC-9122112 zzgl. MwSt. 1529 Stück auf Lager Sofort-Lieferung morgen Min: 2 | Lötöse | 19.8 mm | Stangenhebel | 5 A | 250 V/AC | 1 x Ein/(Ein) | 6.4 mm | - | - | |||

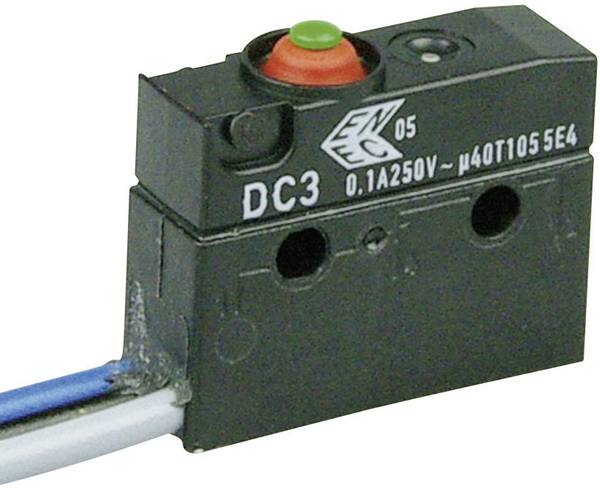

 Bestell-Nr.:705222 EAN:2050001201959 Teile-Nr.:DC3C-C3AA zzgl. MwSt. 153 Stück auf Lager Sofort-Lieferung morgen | Kabel, offenes Ende | - | Stößel | 0.1 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

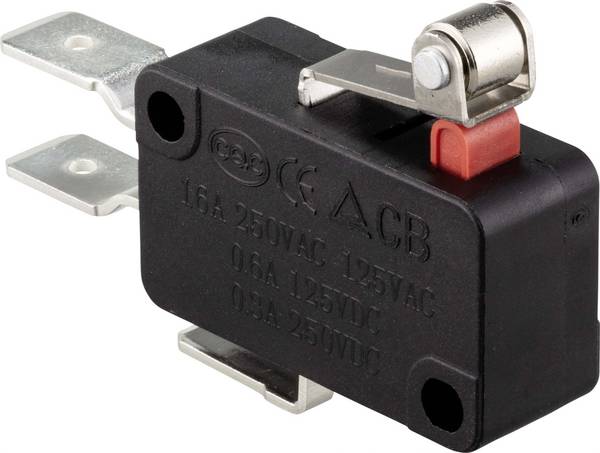

Bestell-Nr.:2280534 EAN:4064161090177 Teile-Nr.:TC-9122136 zzgl. MwSt. 1730 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | 27.8 mm | Stangenhebel | 16 A | 250 V/AC | 1 x Ein/(Ein) | 10.3 mm | - | - | |||
Bestell-Nr.:704463 EAN:2050001202703 Teile-Nr.:DC1C-A1LC -7% zzgl. MwSt. 492 Stück auf Lager Sofort-Lieferung morgen | Löten | - | Metallhebel gerade | 6 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

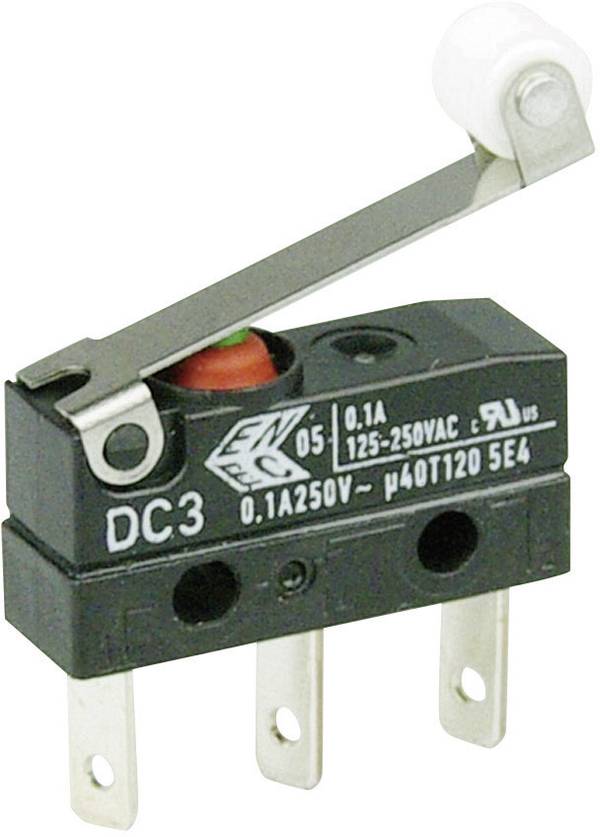

 Bestell-Nr.:705347 EAN:2050001202079 Teile-Nr.:DC3C-L1RC zzgl. MwSt. 136 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 2.8 mm | - | Rollenhebel | 0.1 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1414440 EAN:2050003746816 Teile-Nr.:04G01C01X01A zzgl. MwSt. 1186 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | 10.3 mm | Stößel | 16 A | 250 V/AC | 1 x Ein/(Ein) | 27.8 mm | RoHS | - | |||

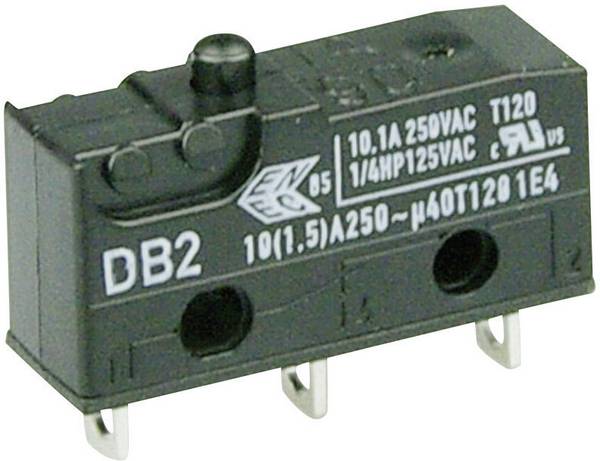

Bestell-Nr.:703911 EAN:2050001201966 Teile-Nr.:DB2C-A1AA zzgl. MwSt. 220 Stück auf Lager Sofort-Lieferung morgen | Löten | - | Stößel | 10 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

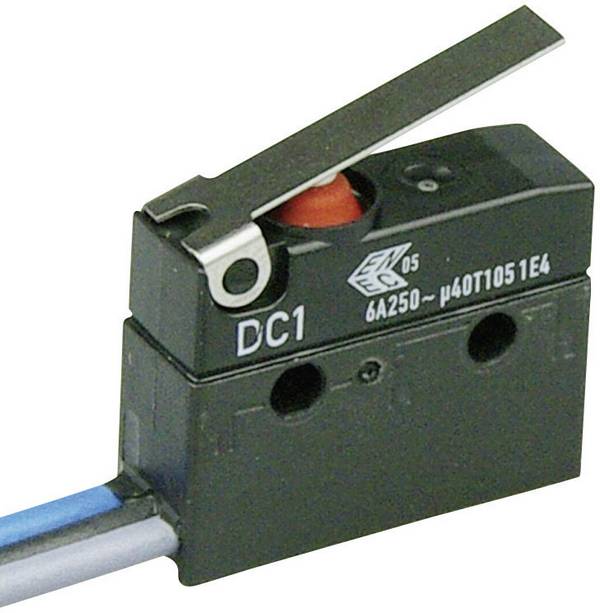

Bestell-Nr.:704564 EAN:2050001202826 Teile-Nr.:DC1C-C3LB zzgl. MwSt. 225 Stück auf Lager Sofort-Lieferung morgen | Kabel, offenes Ende | - | Metallhebel gerade | 6 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
 Abb. ähnlich Aratas V-15-2C26-K Mikroschalter 1 St. BagConrad Electronic Bestell-Nr.:2594127 EAN:2050007668787 Teile-Nr.:V-15-2C26-K zzgl. MwSt. 103 Stück auf Lager Sofort-Lieferung morgen | - | - | - | - | - | - | - | - | Bag | |||
 Abb. ähnlich Bestell-Nr.:2591906 EAN:2050007646563 Teile-Nr.:SS-5T -11% zzgl. MwSt. 110 Stück auf Lager Sofort-Lieferung morgen Min: 2 | Flachstecker 2.8 mm | - | Stößel | 5 A | 125 V/AC | 1 x Ein/(Ein) | - | RoHS | Bag | |||
Bestell-Nr.:702860 EAN:2050001199201 Teile-Nr.:D453-V3LL zzgl. MwSt. 214 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | - | Metallhebel gerade | 16 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

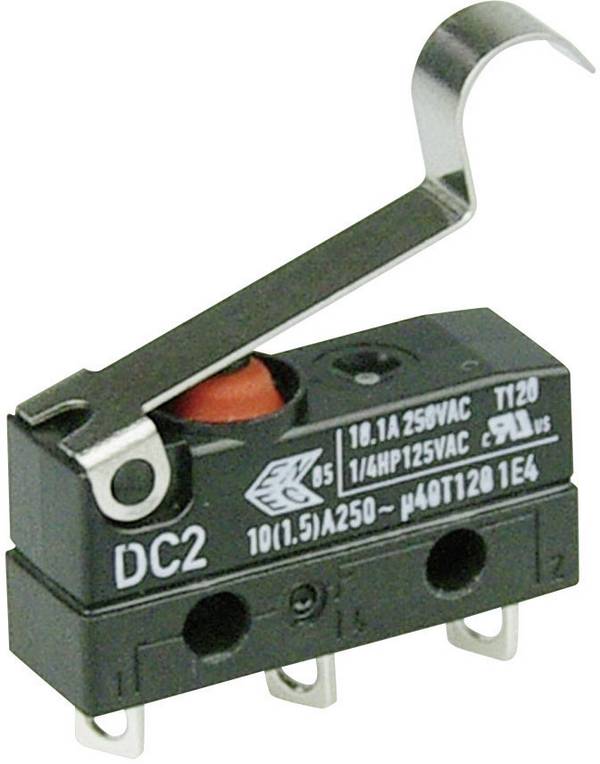

 Bestell-Nr.:704820 EAN:2050001202994 Teile-Nr.:DC2C-A1SC zzgl. MwSt. 215 Stück auf Lager Sofort-Lieferung morgen | Löten | - | Simulierte Rolle | 10 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

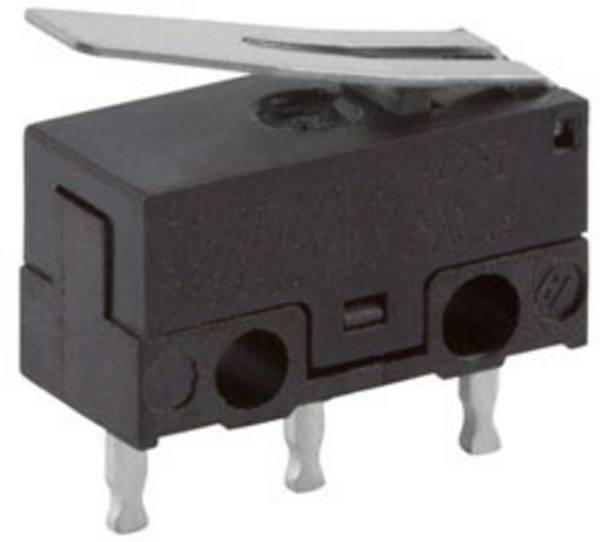

 Abb. ähnlich Bestell-Nr.:3208780 EAN:2050010602921 Teile-Nr.:DGE3-E7LC zzgl. MwSt. 231 Stück auf Lager Sofort-Lieferung morgen | Print | 5.8 mm | Metallhebel gerade | 3 A | 125 V/AC | 1 x Ein/(Ein) | 12.8 mm | RoHS | - | |||

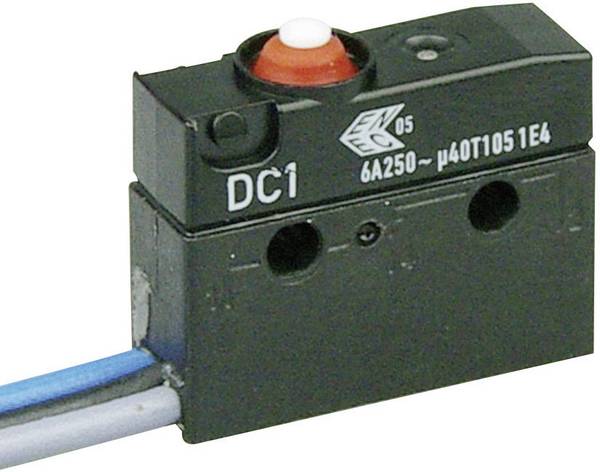

Bestell-Nr.:704549 EAN:2050001202819 Teile-Nr.:DC1C-C3AA zzgl. MwSt. 428 Stück auf Lager Sofort-Lieferung morgen | Kabel, offenes Ende | - | Stößel | 6 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

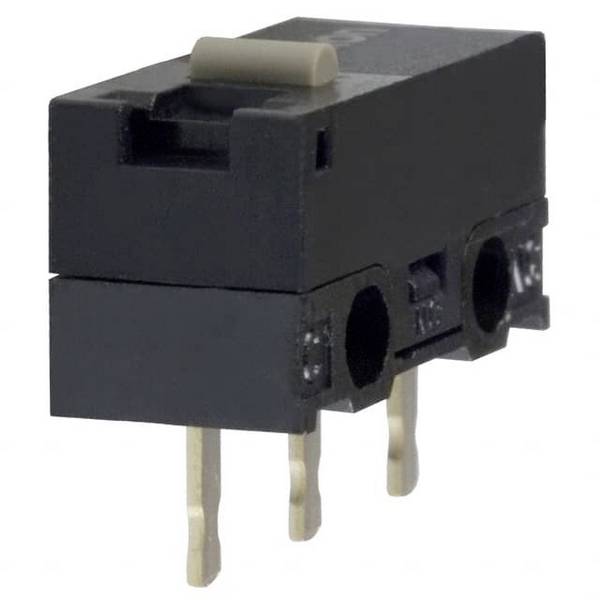

 Abb. ähnlich Bestell-Nr.:2591554 EAN:2050007637288 Teile-Nr.:D2F-01F zzgl. MwSt. 536 Stück auf Lager Lieferung Di., 3. Nov. | Lötpins | - | Stößel | 0.1 A | 30 V/DC | 1 x Ein/(Ein) | - | RoHS | Bag | |||

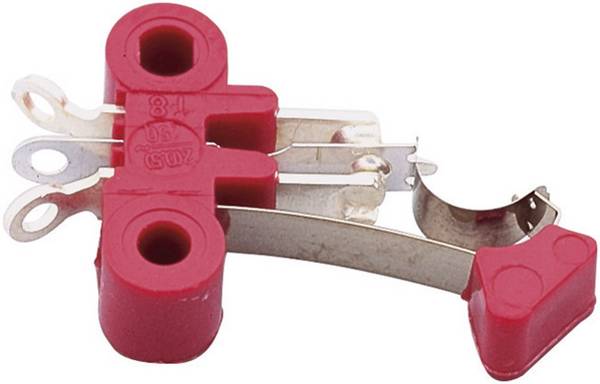

 Bestell-Nr.:703702 EAN:2050000222955 Teile-Nr.:1010.3001 zzgl. MwSt. 174 Stück auf Lager Sofort-Lieferung morgen | Löten | 25 mm | Federstab | 2 A | 250 V/AC | 1 x Ein/(Ein) | 5 mm | - | - | |||
Bestell-Nr.:704185 EAN:2050001202307 Teile-Nr.:DB3C-A1AA zzgl. MwSt. 840 Stück auf Lager Sofort-Lieferung morgen | Löten | - | Stößel | 0.1 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
Bestell-Nr.:704558 EAN:2050000223693 Teile-Nr.:260009 zzgl. MwSt. 1161 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 2.8 mm | 20 mm | Stößel | 10 A | 250 V/AC | 1 x Ein/(Ein) | 6.5 mm | RoHS | - | |||
 Abb. ähnlich Aratas SS-01D Mikroschalter 30 V/DC 0.1 A 1 x Ein/(Ein) 1 St. BagConrad Electronic Bestell-Nr.:2591689 EAN:2050007640394 Teile-Nr.:SS-01D zzgl. MwSt. 98 Stück auf Lager Sofort-Lieferung morgen | Lötpins | - | Stößel | 0.1 A | 30 V/DC | 1 x Ein/(Ein) | - | RoHS | Bag | |||
Bestell-Nr.:703938 EAN:2050001202000 Teile-Nr.:DB2C-A1LC -17% zzgl. MwSt. 975 Stück auf Lager Sofort-Lieferung morgen | Löten | - | Metallhebel gerade | 10 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

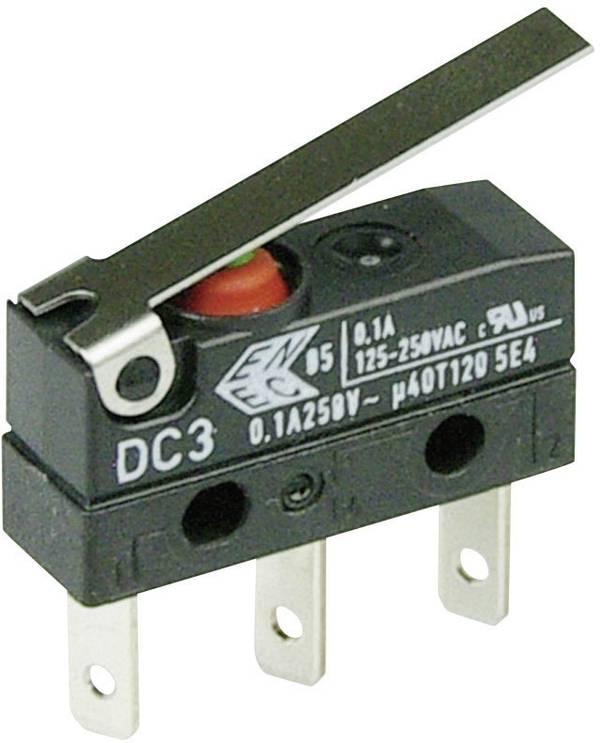

 Bestell-Nr.:705331 EAN:2050001202055 Teile-Nr.:DC3C-L1LC zzgl. MwSt. 2366 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 2.8 mm | - | Metallhebel gerade | 0.1 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
Bestell-Nr.:704005 EAN:2050001202116 Teile-Nr.:DB2C-B1AA zzgl. MwSt. 452 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 2.8 mm | - | Stößel | 10 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:702159 EAN:2050001123473 Teile-Nr.:1050.0122 zzgl. MwSt. 550 Stück auf Lager Sofort-Lieferung morgen | Löten | 19.8 mm | Stößel | 5 A | 250 V/AC | 1 x Aus/(Ein) | 6.4 mm | - | - | |||
 Abb. ähnlich Bestell-Nr.:2591756 EAN:2050007645061 Teile-Nr.:SS-01GL2-FT zzgl. MwSt. 54 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 2.8 mm | - | Rollenhebel | 0.1 A | 30 V/DC | 1 x Ein/(Ein) | - | RoHS | Bag | |||
 Abb. ähnlich Aratas D2F-L-D3 Mikroschalter 30 V/DC 2 A 1 x Ein/(Ein) 1 St. BagConrad Electronic Bestell-Nr.:2591651 EAN:2050007640011 Teile-Nr.:D2F-L-D3 zzgl. MwSt. 99 Stück auf Lager Sofort-Lieferung morgen | Lötöse | - | Metallhebel gerade | 2 A | 30 V/DC | 1 x Ein/(Ein) | - | RoHS | Bag | |||
Bestell-Nr.:2300339 EAN:4064161150925 Teile-Nr.:TC-9201356 zzgl. MwSt. 157 Stück auf Lager Sofort-Lieferung morgen | Aufdrehen | 49.6 mm | Stößel | 15 A | 250 V/AC | 1 x Ein/(Ein) | 17.6 mm | - | - | |||
 Abb. ähnlich Bestell-Nr.:702701 EAN:2050001344632 Teile-Nr.:BZ-2RQ1-A2 zzgl. MwSt. 49 Stück auf Lager Sofort-Lieferung morgen | Schrauben | 17.5 mm | Stößel | 15 A | 125 V/AC | 1 x Ein/(Ein) | 49.3 mm | - | - | |||

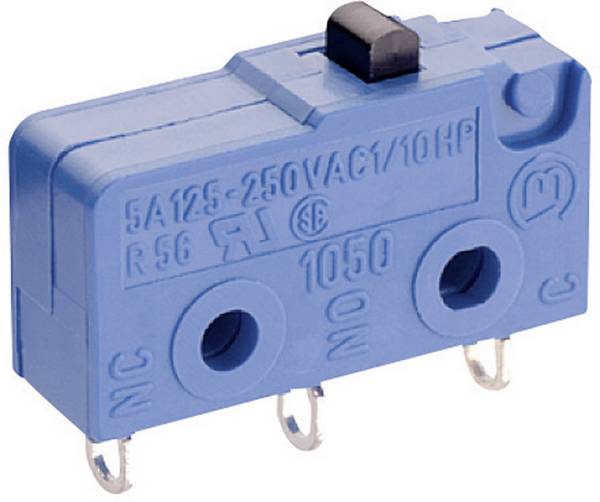

 Bestell-Nr.:703134 EAN:2050000554957 Teile-Nr.:1050.0102 zzgl. MwSt. 1130 Stück auf Lager Sofort-Lieferung morgen | Löten | 19.8 mm | Stößel | 5 A | 250 V/AC | 1 x Ein/(Ein) | 6.4 mm | - | - | |||
 Abb. ähnlich Bestell-Nr.:1094430 EAN:2050001929181 Teile-Nr.:DW-N3S-04A0A-Z -54% 2,34 € 1,08 € zzgl. MwSt. 288 Stück auf Lager Sofort-Lieferung morgen | Lötöse | 5.4 mm | Simulierte Rolle | 3 A | 12 V/DC | 1 x Ein/(Ein) | 14.7 mm | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:702205 EAN:2050001123534 Teile-Nr.:1050.1151 zzgl. MwSt. 351 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 2.8 mm | 19.8 mm | Stößel | 2 A | 250 V/AC | 1 x Ein/(Ein) | 6.4 mm | - | - | |||
 Bestell-Nr.:702624 EAN:2050001123657 Teile-Nr.:1050.5305 zzgl. MwSt. 456 Stück auf Lager Sofort-Lieferung morgen | Lötöse | 19.8 mm | Rollenhebel | 2 A | 250 V/AC | 1 x Ein/(Ein) | 6.4 mm | - | - | |||

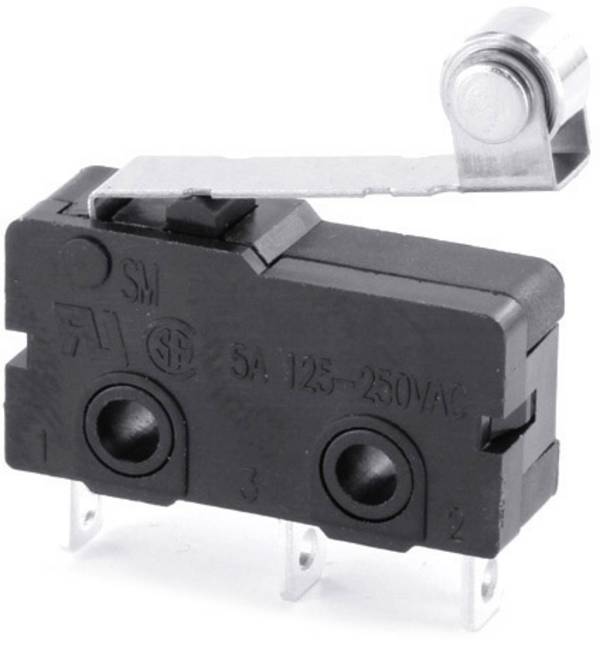

 TRU COMPONENTS TC-MS05 Mikroschalter TC-MS05 5 A tastend 1 St.Conrad Electronic Bestell-Nr.:1589430 EAN:2050004968965 Teile-Nr.:TC-MS05 zzgl. MwSt. 312 Stück auf Lager Sofort-Lieferung morgen | Lötfahne | - | Rollenhebel | 5 A | - | - | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:2591684 EAN:2050007640349 Teile-Nr.:SS-01 zzgl. MwSt. 29 Stück auf Lager Sofort-Lieferung morgen | Lötöse | - | Stößel | 0.1 A | 30 V/DC | 1 x Ein/(Ein) | - | RoHS | Bag | |||
 Abb. ähnlich Bestell-Nr.:2239457 EAN:4064161037028 Teile-Nr.:1048.0151 zzgl. MwSt. 83 Stück auf Lager Sofort-Lieferung morgen | Kabel, offenes Ende | 6.4 mm | 1 Taste | 1 A | 250 V/AC | 1 x Ein/(Ein) | 19.8 mm | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:703204 EAN:2050001199287 Teile-Nr.:D459-V3RA zzgl. MwSt. 231 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | - | Rollenhebel | 16 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

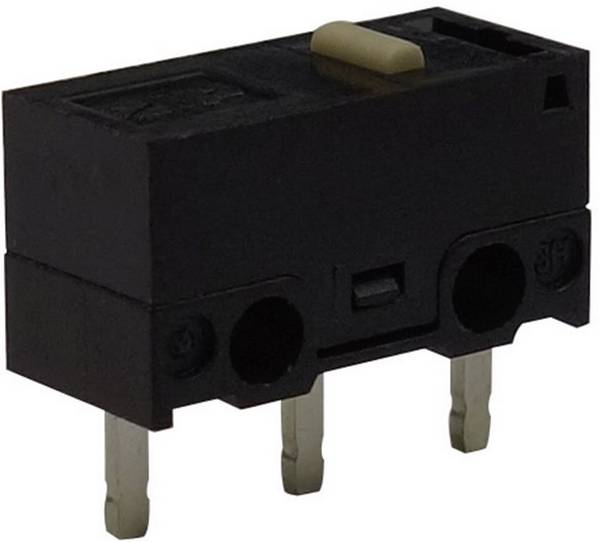

 Abb. ähnlich Bestell-Nr.:1094405 EAN:2050001928948 Teile-Nr.:DF-P1L-0P-Z -58% 0,69 € 0,29 € zzgl. MwSt. 304 Stück auf Lager Sofort-Lieferung morgen | Print | 5.8 mm | Stößel | 0.1 A | 30 V/DC | 1 x Ein/(Ein) | 12.7 mm | RoHS | - | |||
Bestell-Nr.:703318 EAN:2050001199430 Teile-Nr.:D489-V3AA zzgl. MwSt. 210 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | - | Stößel | 21 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
Bestell-Nr.:704086 EAN:2050000397691 Teile-Nr.:D419-V3AA zzgl. MwSt. 614 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | - | Stößel | 0.1 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:702744 EAN:2050001344663 Teile-Nr.:BZ-2RW82-A2 zzgl. MwSt. 99 Stück auf Lager Sofort-Lieferung morgen | Schrauben | 17.5 mm | Rollenhebel | 15 A | 250 V/AC | 1 x Ein/(Ein) | 49.3 mm | - | - | |||
Bestell-Nr.:703190 EAN:2050001199263 Teile-Nr.:D459-V3LL zzgl. MwSt. 92 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | - | Metallhebel gerade | 16 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

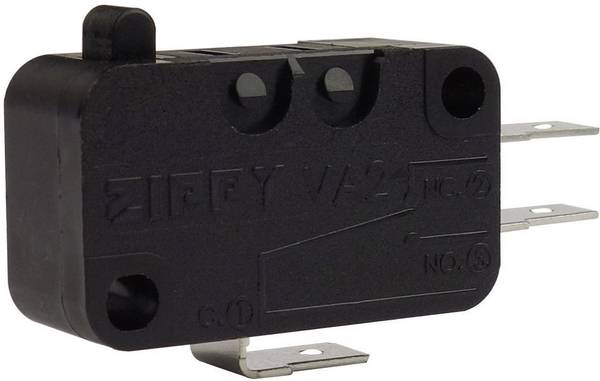

 Abb. ähnlich Bestell-Nr.:1094418 EAN:2050001929068 Teile-Nr.:VA2-16S0-00D0-Z 1,08 € zzgl. MwSt. 31 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 4.8 mm (3/16") | 10.3 mm | Stößel | 16 A | 250 V/AC | 1 x Ein/(Ein) | 27.8 mm | RoHS | - | |||
 Abb. ähnlich Aratas V-165-1C5 Mikroschalter 250 V/AC 16 A 1 x Ein/(Ein) 1 St. BagConrad Electronic Bestell-Nr.:2594301 EAN:2050007670520 Teile-Nr.:V-165-1C5 zzgl. MwSt. 41 Stück auf Lager Sofort-Lieferung morgen Min: 10 | Flachstecker 6.3 mm | - | Rollenhebel | 16 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | Bag | |||

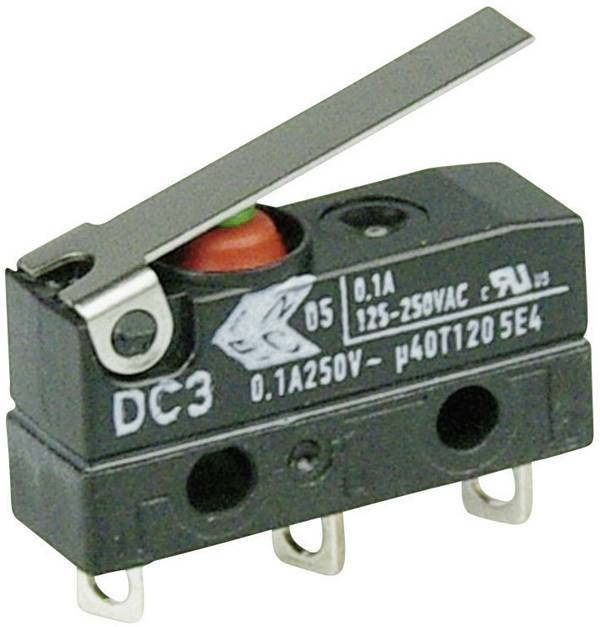

 Bestell-Nr.:704959 EAN:2050001201850 Teile-Nr.:DC3C-A1LB -7% zzgl. MwSt. 464 Stück auf Lager Sofort-Lieferung morgen | Löten | - | Metallhebel gerade | 0.1 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2591873 EAN:2050007646235 Teile-Nr.:SS-5GL2-FT zzgl. MwSt. 20 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 2.8 mm | - | Rollenhebel | 5 A | 125 V/AC | 1 x Ein/(Ein) | - | RoHS | Bag | |||
 Abb. ähnlich Bestell-Nr.:705958 EAN:2050001199003 Teile-Nr.:GPTCNH01 -7% zzgl. MwSt. 63 Stück auf Lager Sofort-Lieferung morgen | Schrauben | - | Stößel mit Schraubgewinde | 15 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

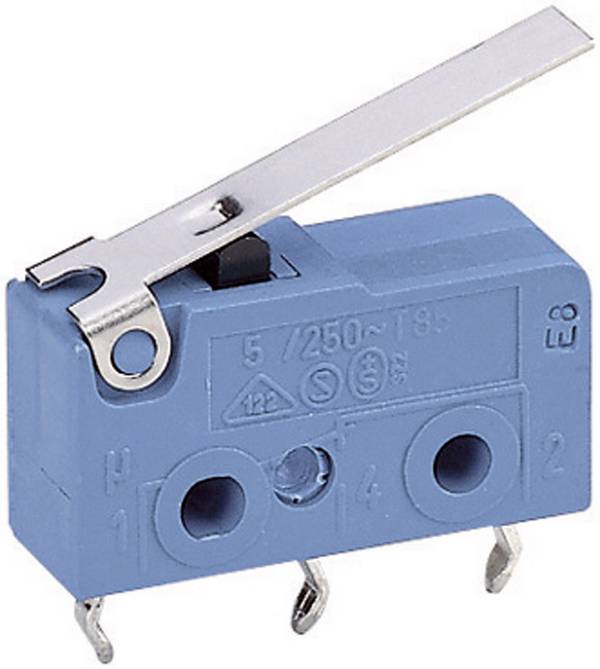

 Bestell-Nr.:704067 EAN:2050000223198 Teile-Nr.:1050.7202 -17% zzgl. MwSt. 223 Stück auf Lager Sofort-Lieferung morgen | Löten | 19.8 mm | Metallhebel gerade | 5 A | 250 V/AC | 1 x Ein/(Ein) | 6.4 mm | - | - | |||

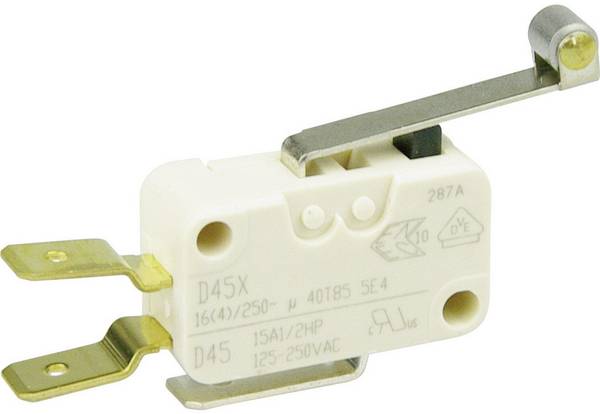

 Abb. ähnlich Bestell-Nr.:703219 EAN:2050001199300 Teile-Nr.:D459-V3RD zzgl. MwSt. 309 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | - | Rollenhebel | 16 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1094439 EAN:2050001929273 Teile-Nr.:SW-05S-01A0-Z -53% 3,18 € 1,50 € zzgl. MwSt. 207 Stück auf Lager Sofort-Lieferung morgen | Lötöse | 6.4 mm | Metallhebel gerade | 6 A | 250 V/AC | - | 19.8 mm | RoHS | - | |||
 Abb. ähnlich Aratas SS-5GL-2T Mikroschalter 125 V/AC 5 A 1 St. BagConrad Electronic Bestell-Nr.:2591874 EAN:2050007646242 Teile-Nr.:SS-5GL-2T zzgl. MwSt. 32 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 2.8 mm | - | Metallhebel gerade | 5 A | 125 V/AC | - | - | RoHS | Bag | |||
Bestell-Nr.:703659 EAN:2050001201690 Teile-Nr.:DB1C-A1RC zzgl. MwSt. 564 Stück auf Lager Sofort-Lieferung morgen | Löten | - | Rollenhebel | 6 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||

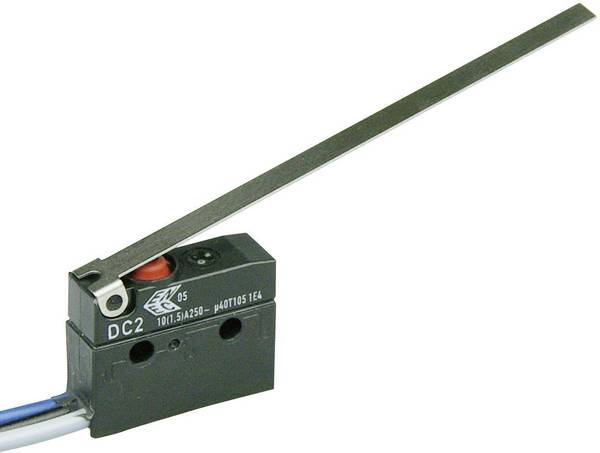

 Bestell-Nr.:704846 EAN:2050001203014 Teile-Nr.:DC2C-C3LD zzgl. MwSt. Bald verfügbar | Kabel, offenes Ende | - | Metallhebel gerade | 10 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1094425 EAN:2050001929136 Teile-Nr.:VA2-20H0-00C0-Z -54% 2,34 € 1,08 € zzgl. MwSt. 425 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | 10.3 mm | Stößel | 20 A | 250 V/AC | 1 x Ein/(Ein) | 27.8 mm | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:706923 EAN:2050001534149 Teile-Nr.:1006.1501 zzgl. MwSt. 992 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | 28 mm | Rollenhebel | 10 A | 250 V/AC | 1 x Ein/(Ein) | 10.3 mm | RoHS | - | |||
 Abb. ähnlich Aratas SS-5GL2D Mikroschalter 125 V/AC 5 A 1 x Ein/(Ein) 1 St. BagConrad Electronic Bestell-Nr.:2591865 EAN:2050007646150 Teile-Nr.:SS-5GL2D zzgl. MwSt. 203 Stück auf Lager Sofort-Lieferung morgen | Lötpins | - | Rollenhebel | 5 A | 125 V/AC | 1 x Ein/(Ein) | - | RoHS | Bag | |||

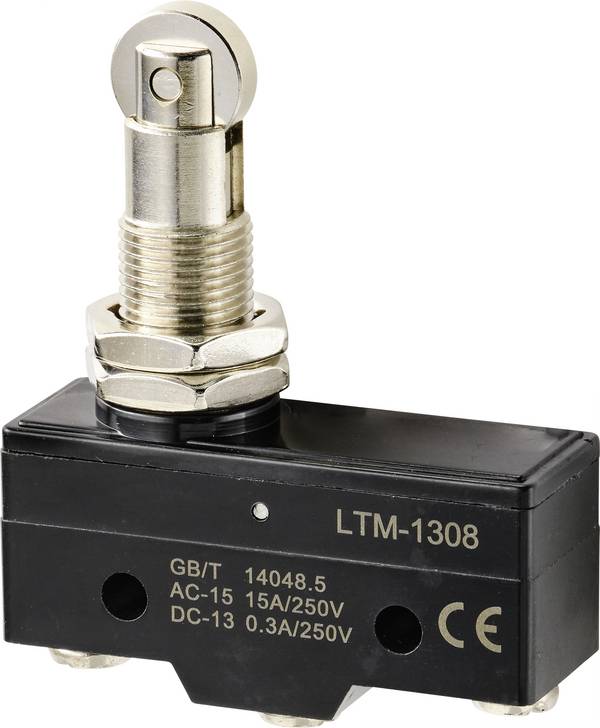

Bestell-Nr.:2300340 EAN:4064161150932 Teile-Nr.:TC-9201360 2,93 € zzgl. MwSt. 544 Stück auf Lager Sofort-Lieferung morgen | Aufdrehen | 17.6 mm | Stößel | 15 A | 250 V/AC | 1 x Ein/(Ein) | 49.6 mm | - | - | |||
 Abb. ähnlich Bestell-Nr.:2589814 EAN:2050007625568 Teile-Nr.:D2AW-ER063D-R -30% zzgl. MwSt. 242 Stück auf Lager Sofort-Lieferung Mi., 21. Okt. Min: 50 | Lötpins | - | Metallhebel gerade | 0.1 A | 12 V/DC | 1 x Aus/(Ein) | - | - | Bag | |||
 Abb. ähnlich Bestell-Nr.:1094398 EAN:2050001928870 Teile-Nr.:DF-03S-2P-Z 0,34 € zzgl. MwSt. 207 Stück auf Lager Sofort-Lieferung morgen | Print | 5.8 mm | Simulierte Rolle | 3 A | 125 V/AC | 1 x Ein/(Ein) | 12.7 mm | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2592152 EAN:2050007649458 Teile-Nr.:D3V-16-3C4 -27% zzgl. MwSt. Bald verfügbar | Flachstecker 6.3 mm | - | Stößel | 16 A | 250 V/AC | 1 x Aus/(Ein) | - | RoHS | Bag | |||
 Abb. ähnlich Aratas D2SW-3L2H Mikroschalter 125 V/AC 3 A 1 x Ein/(Ein) 1 St. BagConrad Electronic Bestell-Nr.:2590143 EAN:2050007629351 Teile-Nr.:D2SW-3L2H zzgl. MwSt. 72 Stück auf Lager Sofort-Lieferung morgen | Lötöse | - | Rollenhebel | 3 A | 125 V/AC | 1 x Ein/(Ein) | - | RoHS | Bag | |||
 Bestell-Nr.:700306 EAN:4064161264264 Teile-Nr.:1022.2201 zzgl. MwSt. Lieferung Fr., 29. Jan. 2027 | Kabel, offenes Ende | 10.1 mm | Metallhebel gerade | 2 A | 24 V/DC | 1 x Ein/(Ein) | 20 mm | - | - | |||
 Abb. ähnlich Bestell-Nr.:702716 EAN:2050001344649 Teile-Nr.:BZ-2RW80-A2 zzgl. MwSt. 23 Stück auf Lager Sofort-Lieferung morgen | Schrauben | 17.5 mm | Metallhebel gerade | 15 A | 250 V/AC | 1 x Ein/(Ein) | 49.3 mm | - | - | |||
 Abb. ähnlich Bestell-Nr.:2592187 EAN:2050007649809 Teile-Nr.:D3V-165-1C5 zzgl. MwSt. 84 Stück auf Lager Sofort-Lieferung morgen | Flachstecker 6.3 mm | - | Rollenhebel | 16 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | Bag | |||
Bestell-Nr.:704249 EAN:2050001202406 Teile-Nr.:DB3C-A1RC zzgl. MwSt. 547 Stück auf Lager Sofort-Lieferung morgen | Löten | - | Rollenhebel | 0.1 A | 250 V/AC | 1 x Ein/(Ein) | - | RoHS | - | |||
Ratgeber
Sie sind klein, leicht, preiswert und außerordentlich zuverlässig: Mikroschalter. So einfach sie vom Aufbau auch sind, ohne die winzigen Bauelemente würden viele Dinge des Lebens nicht so bequem funktionieren. Denken sie nur an die Klicktaste in der Computermaus oder die Kfz-Fernbedienung als Ersatz für den Autoschlüssel. Für die elektrische Verbindung sorgt immer ein Schaltelement in Miniaturgröße. Erfahren Sie hier, wie Mikroschalter funktionieren, wo man sie einsetzt und worauf Sie beim Kauf achten sollten.
Das Prinzip dieses einfachen Schaltelements ist leicht zu verstehen: In ihm befindet sich eine vorgespannte leitende Flachfeder mit aus dem Gehäuse herausgeführten Anschlusspin. Ein Ende der Feder ist fest verankert, am anderen Ende sitzt eine Kontaktniete. Im normalen Zustand drückt diese Niete auf einen ebenfalls nach außen geführten Kontakt. Wird nun die Feder durch einen Stößel nach unten gedrückt, trifft sie auf einen weiteren mit einem Anschlusspin versehenen Kontakt. Sobald der Druck auf den Stößel gelöst wird, schnellt die Feder wieder nach oben zum ursprünglichen Kontakt.
Der klassische Mikroschalter kennt somit die zwei Zustände „unbetätigt“ und „betätigt“ oder auch „offen“ und „geschlossen“. In elektrischen Schaltungen lassen sich beide Zustände sinnvoll einsetzen. Entweder für das Schließen oder das Öffnen eines Stromkreises, Auslöser ist immer der Druck auf die Feder. Die drei Pins eines Mikroschalters sind entsprechend ausgeführt: Ein Pin stellt den Kontakt mit der Feder her, der mittlere Pin entspricht dem Zustand „offen“, der dritte Pin dem Zustand „geschlossen“.
Gekennzeichnet werden die drei Anschlüsse mit folgenden Codes:
C (für Common) – hier liegt der der Strom dauerhaft an
N/O (für Normally Open) – der offene Grundzustand des Schalters
N/C (für Normally Closed) – der geschlossene Grundzustand des Schalters
Mikroschalter öffnen oder schließen zwar Stromkreise lediglich durch eine simple mechanische Funktion, dennoch bieten ihre Komponenten einige Variationsmöglichkeiten. Ein wesentlicher Faktor ist das Verhältnis zwischen aufzuwendendem Druck auf den Stößel und dem Kontaktweg der Feder. Das heißt: Je näher am Ankerpunkt der Stößel auf die Feder wirkt, desto größer muss der erforderliche Druck sein, um die Feder auf den Kontakt zu drücken. Die Materialstärke der Feder und ihre Länge spielen dabei natürlich auch eine Rolle.
Viele Schaltelemente enthalten neben dem Stößel auch einen Hebel, mit dem der Stößel heruntergedrückt wird. Länge und Position dieses „Betätigers“ nehmen naturgemäß ebenfalls erheblichen Einfluss auf den Druckpunkt, dabei gilt: Ein langer Betätiger erfordert weniger Druck aber dafür einen weiteren Weg, bis der Stößel die Feder niederdrückt hat.
In zahlreichen Fällen wird aber gar kein Betätiger benötigt, der Stößel allein übernimmt die Funktion des Auslösers. Genau genommen handelt sich bei diesen Bauelementen um Mikrotaster, zu finden beispielsweise in Computermäusen oder PC-Tastaturen. Mikrotaster können sehr klein sein, manche Exemplare sind nur wenige Millimeter groß. Sie dienen beispielsweise auf Microcontroller-Platinen zum Reset oder Booten des Betriebssystems.
Eine besondere Form sind so genannte Schnappschalter. Der Unterschied: Schnappschalter funktionieren nur bei langsamen Druck auf den Auslöser, aber dafür recht schnell. Umgekehrt kehrt er nur beim langsamen Lösen des Drucks in die Ausgangsstellung zurück.
Mikroschalter und Mikrotaster werden immer dann eingesetzt, wenn eine geringe Betätigungskraft mit einer klar definierten Aktion erforderlich ist. Außerdem spielen sie eine bedeutende Rolle in Bereichen, die eine langfristige Zuverlässigkeit des Schaltelements voraussetzen. Dies ergibt sich aus der internen Mechanik sowie der Unabhängigkeit der Schließkraft von der Betätigungskraft an den Schaltkontakten.
Qualitativ hochwertige Schalter oder Taster erreichen bis zu 20 Millionen Schaltvorgänge. Würde man zum Beispiel jeden Tag 1000 Mal den Schaltvorgang auslösen, hielte das Bauelement etwa 20.000 Tage, also mehr als 54 Jahre.
Zu den üblichen Anwendungen von Mikroschaltern oder Mikrotastern gehören beispielsweise die Türverriegelung an einem Mikrowellenherd, Nivellier- und Sicherheitsschalter in Aufzügen, Schaltelemente in Verkaufsautomaten und zur Erkennung von Papierstaus oder anderen Fehlern in Kopiergeräten und Druckern. Kleine Mikrotaster sind aber auch in den Controllern von Spielkonsolen oder in mit Sendern ausgestatteten Autoschlüsseln zu finden.
Schaltfunktion
Das Schaltverhalten eines vorverdrahteten Mikroschalters ist an Bezeichnung wie Ein/(Aus) oder Ein/(Ein) zu erkennen. Die erste Angabe bestimmt das Verhalten in der Ruhelage, die zweite Angabe in Klammern bestimmt das Verhalten bei Betätigung des Drückers.
Bei einem Mikroschalter mit der Bezeichnung Ein/(Aus) ist der Kontakt in der Ruhestellung geschlossen, Strom fließt. Ein Druck auf den Betätiger unterbricht den Stromfluss. Geräte mit dieser Funktion nennen sich "Öffner".
Bei einem Mikroschalter mit der Bezeichnung Aus/(Ein) ist der Kontakt dagegen in der Ruhestellung geöffnet. Es fließt somit kein Strom. Erst wenn das Gerät betätigt wird, ist der Kontakt geschlossen und der Stromfluss freigegeben. Schaltelemente mit dieser Funktion nennen sich "Schließer".
Ein Gerät mit der Bezeichnung Ein/(Ein) wiederum schließt einen Kontakt in beiden Schaltzuständen und dient dazu, zwei verschiedene Schaltstrecken abwechselnd mit Strom zu versorgen. Einer der beiden Anschlüsse N/O und N/C wird immer mit Strom versorgt. Ein solches Element ist ein "Wechsler".
Ein Mikroschalter kann aber auch mehrere Bedienelemente kombinieren. Zum Beispiel kann ein Mikroschalter mit der Schaltfunktion 2 x Aus/(Ein) etwa über zwei Betätiger verfügen, die gleichzeitig gedrückt werden müssen, damit ein Kontakt dauerhaft geschlossen werden kann.
Bedienungselement (Betätiger)
Mikroschalter lassen sich mit verschiedenen Betätigern ausstatten. Die gebräuchlichsten sind Taster oder Hebel. Es gibt aber auch zum Beispiel so genannte Rollen-Betätiger. Sie schalten erst dann, wenn sich die verwendete Rolle um einen vordefinierten Wert abgewickelt hat.
Betätigungs- und Auslösekraft
Der Wert für die Betätigungskraft gibt an, wie viel physikalische Kraft erforderlich ist, um den Schaltzustand auszulösen. Wie viel Kraft beim erneuten Loslassen des Hebels oder Tasters freigesetzt wird ergibt sich aus dem Wert für die Auslösekraft. Die Maßeinheit ist jeweils Newton.
Umgebungstemperatur
Die minimale und maximale Temperaturgrenze definiert die obere und untere Grenze der Umgebungstemperatur, bei der ein Mikroschalter ordnungsgemäß funktioniert. Die meisten Schalter arbeiten einwandfrei weit unter dem Gefrier- und weit über dem Siedepunkt von Wasser.
Typ der Anschlüsse
Mikroschalter lassen sich auf sehr unterschiedliche Weise montieren. Es gibt Modelle zum Auflöten auf eine Leiterplatte, zur Montage über einen Schraubmechanismus oder zum Aufstecken auf eine Lochrasterplatine beziehungsweise einem Breadboard.
Spannungs- und Strombelastung
Ein wichtiges Kaufkriterium für einen Mikroschalter ist der maximale Schaltstrom und die maximale Schaltspannung. Die Spezifikation 250 V/AC 10(4)A besagt, dass der Schalter eine ohmsche Last von maximal 10 Ampere und eine induktive Last von maximal 4 Ampere bei einer Betriebsspannung von maximal 250 Volt Wechselstrom aushält.
Maximale Schaltfrequenz
Die maximale Schaltfrequenz gibt an, wie oft pro Minute ein Schalter oder Taster zuverlässig betätigt werden kann. Dabei umfasst eine Betätigung den kompletten Schaltzyklus von der Erstbetätigung bis zur Rückkehr in die Ruhestellung. Der Wert wird in "Schaltzyklen pro Minute" angegeben.
Lebensdauer
Die Haltbarkeit des Schalters beziehungsweise Tasters bezieht sich auf die minimale Anzahl von Schaltzyklen innerhalb der spezifischen Werte. Sie hängt von zahlreichen Faktoren ab, darunter die Höhe von Schaltstrom und Schaltspannung, den Lasttyp (wie ohmsche, induktive, kapazitive oder Lampenlast), Auswahl der Werkstoffe für Stellglied und Stellantrieb, Betätigungsart und Geschwindigkeit, Schaltfrequenz (in Schaltzyklen pro Minute), Vor- und Nachlaufweg sowie Umweltfaktoren wie Klima oder schädliche Gase.
Es wird auch zwischen mechanischer und elektrischer Lebensdauer unterschieden. Die mechanische Haltbarkeit gibt an, wie oft ein Schalter ohne elektrische Belastung betätigt werden kann. Die elektrische Standzeit bezieht sich auf Nennspannung, Nennstrom und ohmsche Last bei 23 °C Umgebungstemperatur an.
