Verbindungsklemmen, Einzeladerverbinder

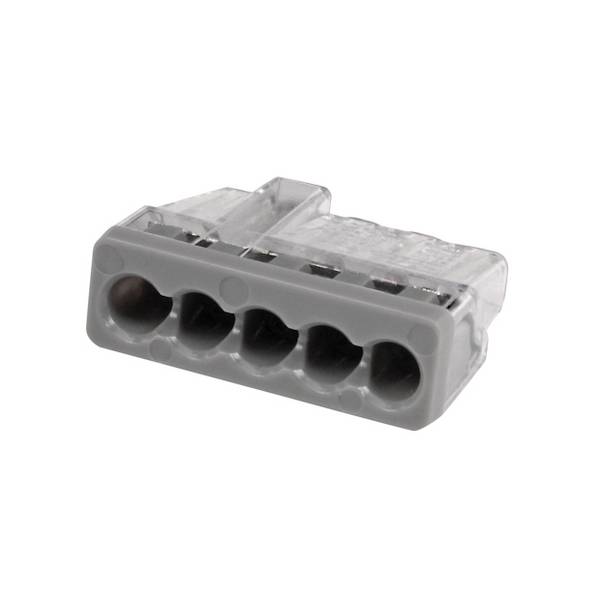

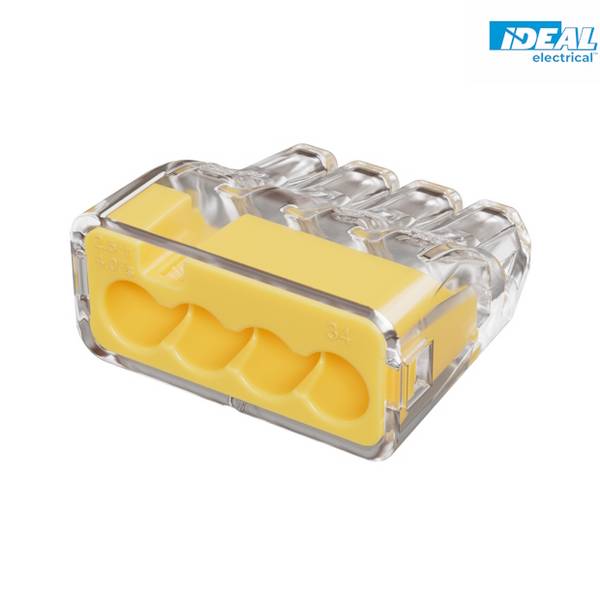

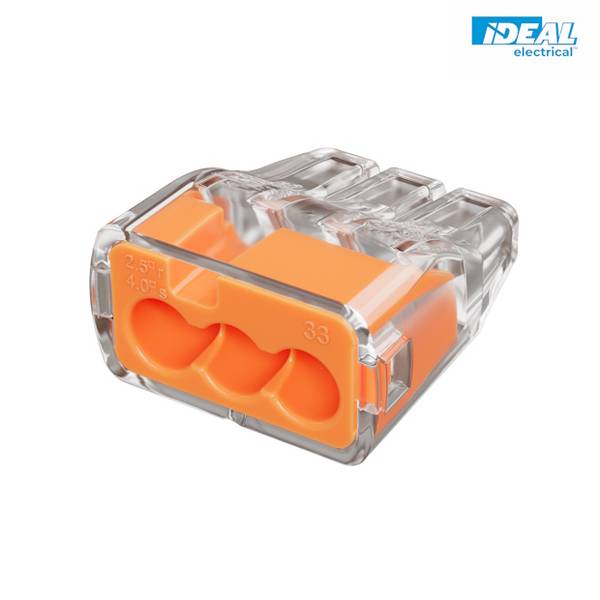

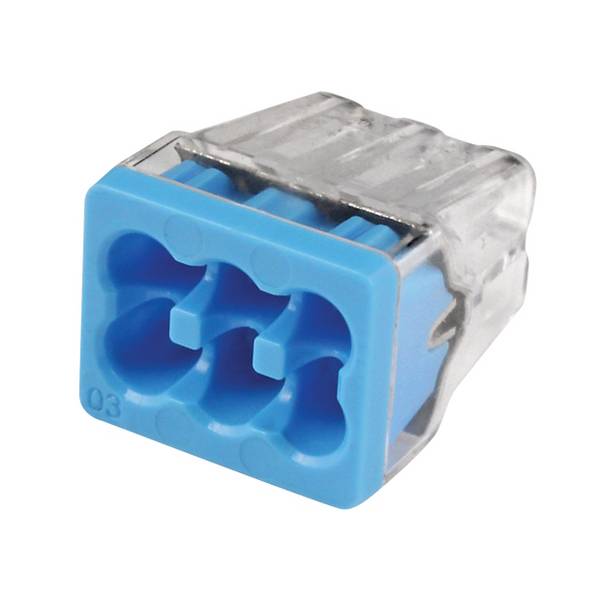

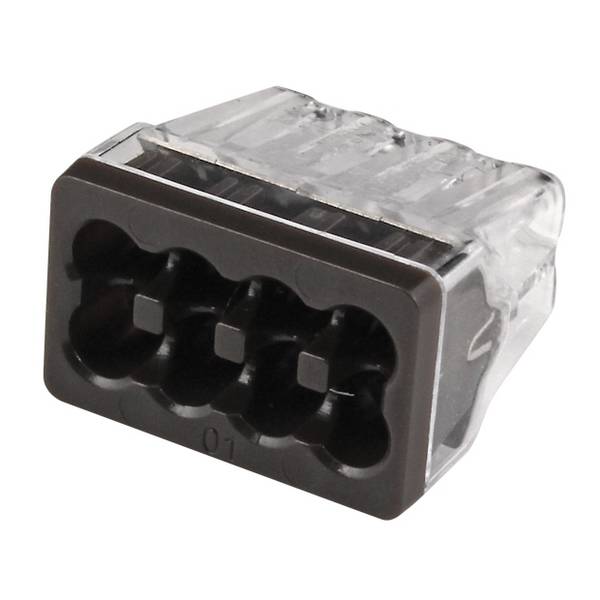

Dosenklemmen

Dosenklemmen verdanken ihren Namen dem häuptsächlichen Einsatzgebiet, und zwar den elektrischen Verbindungen in Installations- und Abzweigdosen. Jahrzehntelang übernahmen hier Schraubklemmen wie zum Beispiel Lüsterklemmen die Kontaktierung von Leuchten, Steckdosen und Schaltern mit den Adern des Stromnetzes. Dabei wurden und werden noch immer Reihenklemmen aus Kunststoff, Porzellan oder Keramik verwendet, in der Regel mit drei oder fünf Polen, die elektrisch voneinander getrennt sind und jeweils aus zwei sich gegenüberliegenden Einschüben für starre Drähte verfügen. Die Fixierung erfolgt durch kleine Schrauben.

Dosenklemmen unterscheiden sich von diesen Schraubklemmen nicht nur durch die Feder, sondern auch durch ihre elektrische Schaltung: Alle Pole dieser Verbindungsklemmen sind miteinander verbunden, das heißt, sie repräsentieren einen einzigen Leiter!

In der Praxis sind somit drei zweipolige Dosenklemmen notwendig, um beispielsweise eine Leuchte oder eine Steckdose mit dem Stromnetz zu verbinden, eine für den Außenleiter, eine für den Neutralleiter und eine für den Schutzleiter. Diese räumliche Trennung der Verbinder ermöglicht eine flexible Installation innerhalb enger Dosen.

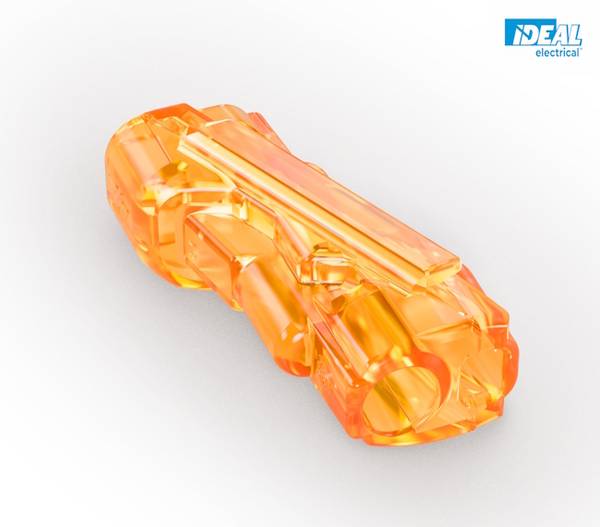

Einzeladerverbinder

Einzeladerverbinder sind für den Zusammenschluss einzelner Drähte oder Litzen konzipiert, zum Beispiel zur Reparatur schadhafter Stellen in der Ader oder zur Verlängerung zu kurzer Leitungen. Sie verfügen oft über zusätzliche Eigenschaften, die einerseits die Installation beschleunigen und andererseits die Verbindung resistent gegenüber Feuchtigkeit machen.

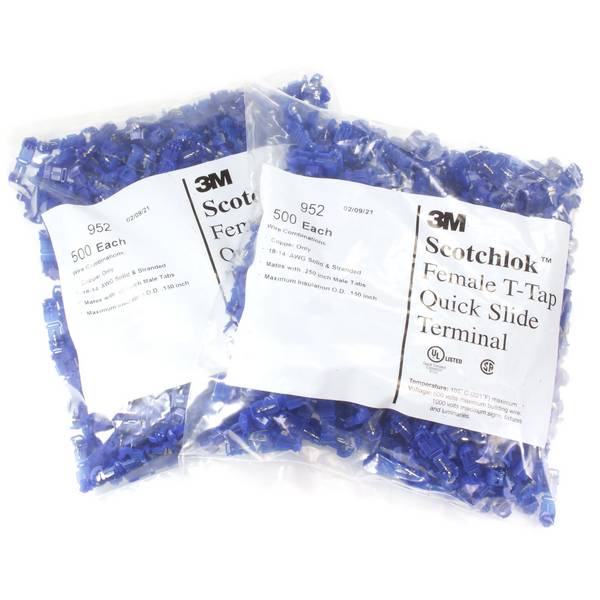

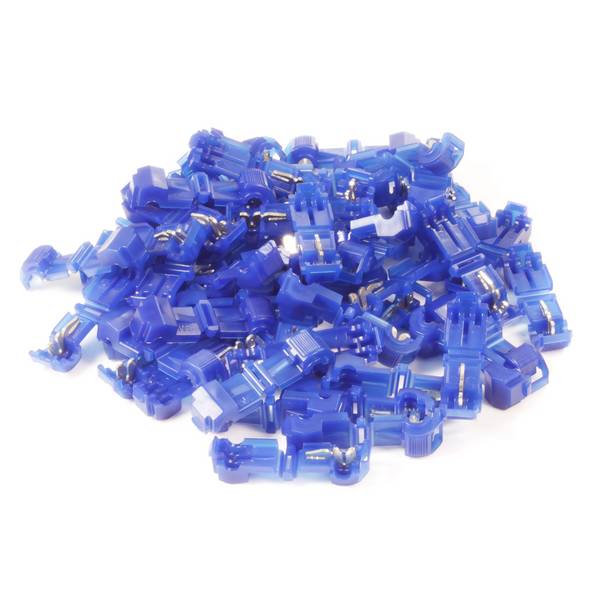

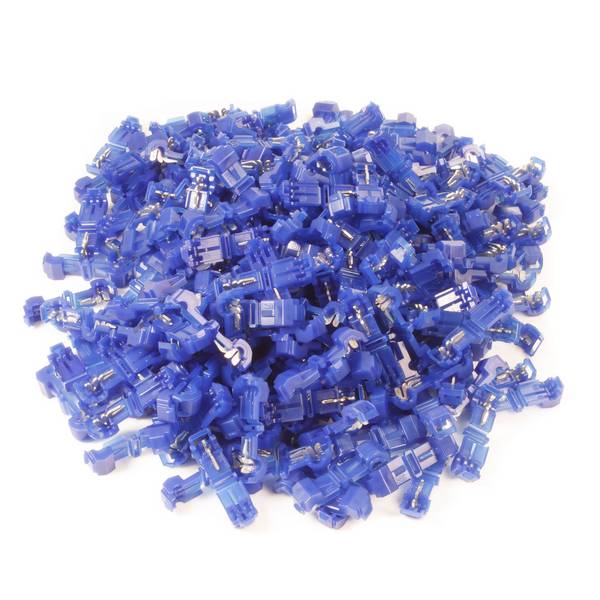

Beschleunigend wirkt die Schneid-Klemm-Funktion, bei der eine Ader ohne vorherige Abisolierung eingeführt werden kann. Die Kontaktierung erfolgt durch eine spezielle Crimpzange. Einzeladerverbinder mit Fett- oder Gelfüllung sind für Installationen in rauen Umgebungen gedacht, beispielsweise im Automobilbereich. Feuchtigkeit und Staub können dem Kontakt so gut wie nichts mehr anhaben.

Klemmenblock

Klemmenblöcke ähneln den klassischen Reihenklemmen und besitzen neben Schraub- auch Klemmanschlüsse. Üblicherweise sind diese Verbinder als Steckklemmen für spezielle Steckträger im Schaltschrankbau ausgelegt.

Schwachstromverbinder

Mit Nennbelastungen von wenigen Ampere und Volt-Werten im Bereich der Kleinspannung sind Schwachstromverbinder kleine und zuverlässige Helfer vor allem in der Elektronik. Zahlreiche Ausführungen Ersparen das Abisolieren.
