Entstörkondensatoren
648 ErgebnisseDetails | Preis | Verfügbarkeit | Anschluss | Elektr. Kapazität | Höhe | Bauart | Max. Temperatur | Toleranz ± | Zertifizierungen | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|---|---|---|

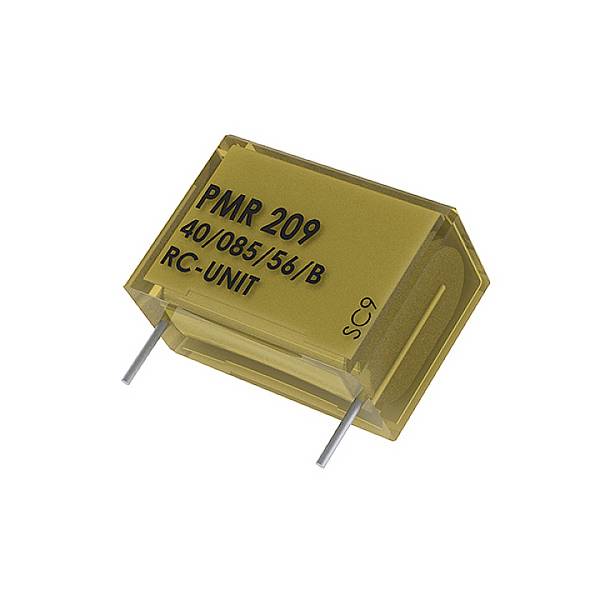

 Abb. ähnlich Bestell-Nr.:454631 EAN:2050001614537 Teile-Nr.:PMR209MB5470M100R30 zzgl. MwSt. 383 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 0.047 µF | 13 mm | radial bedrahtet | +85 °C | 20 % | - | - | |||
 Abb. ähnlich Bestell-Nr.:456128 EAN:2050000128899 Teile-Nr.:PMR209MB5470M100R30 zzgl. MwSt. 554 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 0.047 µF | 7 mm | radial bedrahtet | - | - | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569497 EAN:2050004860962 Teile-Nr.:MKX2AW33304J00KSSD-1 zzgl. MwSt. 641 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 3 | Lötpins | 0.33 µF | 16 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:454683 EAN:2050001614544 Teile-Nr.:PMR209MC6100M100R30 zzgl. MwSt. 1451 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 0.1 µF | 14 mm | radial bedrahtet | +85 °C | 20 % | - | - | |||
 Abb. ähnlich Bestell-Nr.:454555 EAN:2050001614520 Teile-Nr.:PMR209MC6220M100R30 zzgl. MwSt. 469 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 0.22 µF | 16.5 mm | radial bedrahtet | +85 °C | 20 % | - | - | |||
 Abb. ähnlich Bestell-Nr.:451072 EAN:2050000126895 Teile-Nr.:MKX21W31504D00KSSD-1 zzgl. MwSt. 579 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 5 | Lötpins | 0.15 µF | 14 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569426 EAN:2050004860252 Teile-Nr.:MKX2AW31004B00KSSD-1 zzgl. MwSt. 381 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 7 | Lötpins | 0.1 µF | 11 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569575 EAN:2050004861747 Teile-Nr.:MKX2AW24704B00KSSD zzgl. MwSt. 442 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 7 | Lötpins | 0.047 µF | 11 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569577 EAN:2050004861761 Teile-Nr.:MKX2AW26804B00KSSD zzgl. MwSt. 326 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 7 | Lötpins | 0.068 µF | 11 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:451671 EAN:2050000127250 Teile-Nr.:MKX2AW32204F00KSSD zzgl. MwSt. 158 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 5 | Lötpins | 0.22 µF | 15 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569499 EAN:2050004860986 Teile-Nr.:MKX2AW41005I00KSSD-1 zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 1 µF | 21 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569956 EAN:2050004865554 Teile-Nr.:MPY20W2150FD00MSSD-1 zzgl. MwSt. 8 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 3 | Lötpins | 0.015 µF | 14 mm | radial bedrahtet | +110 °C | 20 % | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569580 EAN:2050004861792 Teile-Nr.:MKX2AW31505B00KSSD zzgl. MwSt. 79 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 3 | Lötpins | 0.15 µF | 15 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||

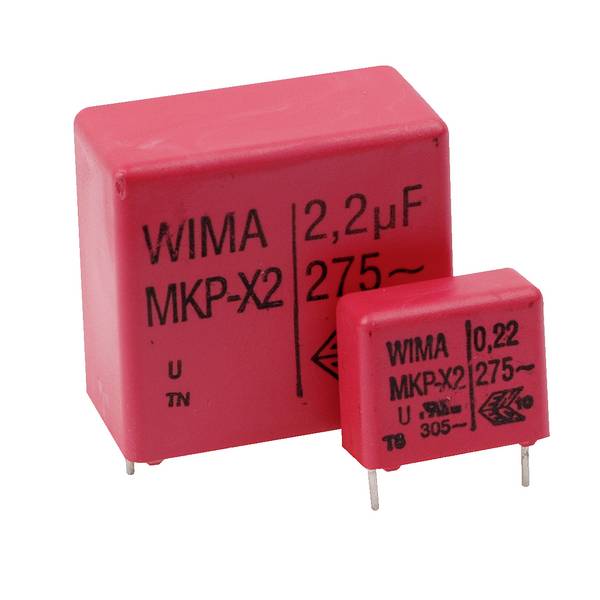

 Bestell-Nr.:3527551 Teile-Nr.:MKX2AW33304J00KSSD zzgl. MwSt. 40 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Pins | 330 nF | 16.0 mm | radial bedrahtet | 105 °C | 10 % | RoHS | Bulk | |||
 Bestell-Nr.:3463528 Teile-Nr.:MKX2AW41006D00KSSD zzgl. MwSt. Lieferung Mo., 23. Nov. Min: 7Vielfache: 7 | Draht | 1.000 nF | 24.0 mm | radial bedrahtet | 105 °C | 10 % | RoHS | Bulk | |||
 Bestell-Nr.:3462876 Teile-Nr.:PME271M547MR30 zzgl. MwSt. 167 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Löten | 47 nF | 12.5 mm | radial bedrahtet | 110 °C | 20 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569949 EAN:2050004865486 Teile-Nr.:MPRY2W2100FF00MSSD-1 zzgl. MwSt. 85 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 0.01 µF | 17 mm | radial bedrahtet | +110 °C | 20 % | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569488 EAN:2050004860870 Teile-Nr.:MKX2AW41006D00KSSD-1 zzgl. MwSt. 86 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 1 µF | 24 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2903369 EAN:2050009145927 Teile-Nr.:TS08H0A9334KBB0E0R zzgl. MwSt. 110 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 20 | - | 0.33 µF | - | - | +110 °C | 10 % | RoHS | - | |||
 Abb. ähnlich TDK B32924C3335M000 Entstör-Kondensator 3.3 µF 305 V/AC 20 % 1 St.Conrad Electronic Bestell-Nr.:2853086 EAN:2050009041991 Teile-Nr.:B32924C3335M000 zzgl. MwSt. 172 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | - | 3.3 µF | 27.50 mm | - | +110 °C | 20 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:451083 EAN:2050000127007 Teile-Nr.:MKX21W31003I00KSSD-1 zzgl. MwSt. 353 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 5 | Lötpins | 0.1 µF | 12 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569586 EAN:2050004861853 Teile-Nr.:MKX2AW33305D00KSSD zzgl. MwSt. 202 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 3 | Lötpins | 0.33 µF | 16.5 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Bestell-Nr.:3527550 Teile-Nr.:MKX2AW31004B00KSSD zzgl. MwSt. 30 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Draht | 100 nF | 11.0 mm | radial bedrahtet | 105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:451089 EAN:2050000127045 Teile-Nr.:MKY22W13303F00KSSD-1 zzgl. MwSt. 95 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 10 | Lötpins | 3300 pF | 11 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Bestell-Nr.:3523648 Teile-Nr.:MKY22W14703F00KSSD zzgl. MwSt. Bald verfügbar | - | - | 11.0 mm | radial bedrahtet | - | 10 % | RoHS | - | |||
 Abb. ähnlich TDK B32923C3474M000 Entstör-Kondensator 0.47 µF 305 V/AC 20 % 1 St.Conrad Electronic Bestell-Nr.:2853083 EAN:2050009041960 Teile-Nr.:B32923C3474M000 zzgl. MwSt. 43 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 5 | - | 0.47 µF | 16.50 mm | - | +110 °C | 20 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:451078 EAN:2050000126956 Teile-Nr.:MKY22W21004B00MSSD-1 zzgl. MwSt. 167 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 7 | Lötpins | 0.01 µF | 11 mm | radial bedrahtet | +105 °C | 20 % | - | - | |||
 Abb. ähnlich TDK B32922C3684M000 Entstör-Kondensator 0.68 µF 305 V/AC 20 % 1 St.Conrad Electronic Bestell-Nr.:2853079 EAN:2050009042707 Teile-Nr.:B32922C3684M000 zzgl. MwSt. 176 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 3 | - | 0.68 µF | 18.50 mm | - | +110 °C | 20 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569590 EAN:2050004861891 Teile-Nr.:MKX2AW36806A00KSSD zzgl. MwSt. 18 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 0.68 µF | 19 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 BV 16350/502 Entstörkondensator 0,2µF + 2 x 2,4nF X1Y2Josef Traub GmbH Bestell-Nr.:919333487 Teile-Nr.:BV16350/502 17,05 € zzgl. MwSt. 544 Stück auf Lager Sofort-Lieferung Di., 27. Okt. | - | 0.2 µF | 36 mm | - | - | - | - | - | |||
 BV 16250/43 Entstörkondensator 0,1µF + 2 x 2,4nF X1Y2Josef Traub GmbH Bestell-Nr.:919333481 Teile-Nr.:BV16250/43 16,52 € zzgl. MwSt. 377 Stück auf Lager Sofort-Lieferung Di., 27. Okt. | - | 0.1 µF | 7.5 mm | - | - | - | - | - | |||
 BV 16550/502 Entstörkondensator 0,39µF + 2 x 2,4nF X1Y2Josef Traub GmbH Bestell-Nr.:911462058 Teile-Nr.:K016-550/502 18,87 € zzgl. MwSt. 87 Stück auf Lager Sofort-Lieferung Di., 27. Okt. | - | - | - | - | - | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:451081 EAN:2050000126987 Teile-Nr.:MKX21W21003F00KSSD-1 zzgl. MwSt. 577 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 7 | Lötpins | 0.01 µF | 11 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||

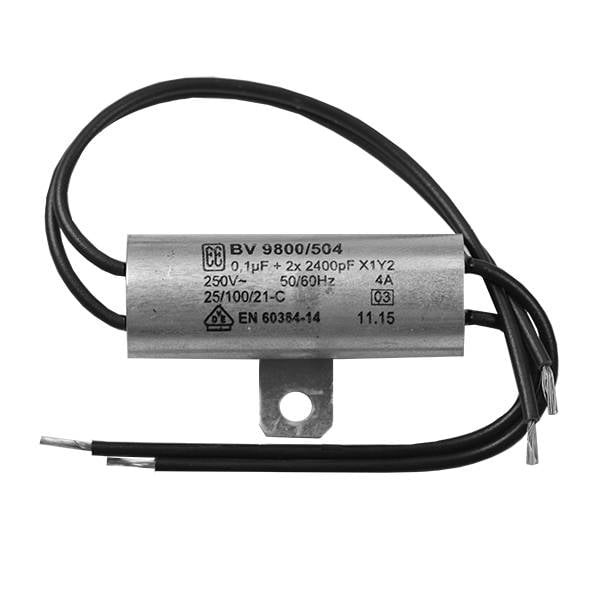

 BV 9800 Entstörkondensator 0,1µF + 2 x 2,4nF X1Y2Josef Traub GmbH Bestell-Nr.:911462106 Teile-Nr.:K009-800/504 22,89 € zzgl. MwSt. 52 Stück auf Lager Sofort-Lieferung Di., 27. Okt. | - | - | - | - | - | - | - | - | |||
 BV 18400/16 Entstörkondensator 0,3µF + 2 x 2,4nFJosef Traub GmbH Bestell-Nr.:911462052 Teile-Nr.:701399 25,01 € zzgl. MwSt. 114 Stück auf Lager Sofort-Lieferung Di., 27. Okt. | - | - | - | - | - | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569522 EAN:2050004861211 Teile-Nr.:MKX21W34705F00KSC9 zzgl. MwSt. 236 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 3 | Lötpins | 0.47 µF | 18.5 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569591 EAN:2050004861907 Teile-Nr.:MKX2AW38206A00KSSD -28% zzgl. MwSt. 30 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 0.82 µF | 19 mm | radial bedrahtet | +105 °C | 10 % | - | - | |||
 Abb. ähnlich Bestell-Nr.:1569588 EAN:2050004861877 Teile-Nr.:MKX2AW34706A00KSSD zzgl. MwSt. 75 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 0.47 µF | 19 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:451077 EAN:2050000126949 Teile-Nr.:MKY22W14703F00KSSD-1 zzgl. MwSt. 316 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 7 | Lötpins | 4700 pF | 11 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569583 EAN:2050004861822 Teile-Nr.:MKX2AW32205B00KSSD zzgl. MwSt. 19 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 3 | Lötpins | 0.22 µF | 15 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569952 EAN:2050004865516 Teile-Nr.:MPX12W2330FF00MSSD-1 zzgl. MwSt. 68 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 0.033 µF | 17 mm | radial bedrahtet | +110 °C | 20 % | - | - | |||
 Abb. ähnlich Bestell-Nr.:2903365 EAN:2050009145880 Teile-Nr.:TS08H0A9683KBB0DSR -33% zzgl. MwSt. 305 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 30 | - | 0.068 µF | - | - | +110 °C | 10 % | RoHS | - | |||
 Bestell-Nr.:3462878 Teile-Nr.:PME271MB6100MR30 zzgl. MwSt. 240 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 10Vielfache: 10 | - | 100 nF | 14.3 mm | radial bedrahtet | 110 °C | 20 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569432 EAN:2050004860313 Teile-Nr.:MKX2AW21002C00KSSD zzgl. MwSt. 30 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 10 | Lötpins | 0.01 µF | 9 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2903360 EAN:2050009145835 Teile-Nr.:TS08H0A9103KBB0DSR zzgl. MwSt. 823 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 30 | - | 0.01 µF | - | - | +110 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2903364 EAN:2050009145873 Teile-Nr.:TS08H0A9473KBB0DSR zzgl. MwSt. 1115 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 30 | - | 0.047 µF | - | - | +110 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569607 EAN:2050004862065 Teile-Nr.:MKX2AW51007H00KSSD zzgl. MwSt. 49 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 10 µF | 45.5 mm | radial bedrahtet | +105 °C | 10 % | - | - | |||
 Abb. ähnlich Bestell-Nr.:459902 EAN:2050000401831 Teile-Nr.:MKY22W22204D00KSSD-1 zzgl. MwSt. 245 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 5 | Lötpins | 0.022 µF | 12.5 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Bestell-Nr.:3523748 Teile-Nr.:JY12F472MY75N+DL5MM zzgl. MwSt. 50 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 3 | Pins | 4.7 nF | - | radial bedrahtet | 125 °C | 20 % | RoHS | Bulk | |||
 Abb. ähnlich Bestell-Nr.:451085 EAN:2050000127014 Teile-Nr.:MKX21W36805G00KSSD-1 zzgl. MwSt. 126 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 2 | Lötpins | 0.68 µF | 19 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2903370 EAN:2050009145934 Teile-Nr.:TS08H0A9474KCB0GSR zzgl. MwSt. 786 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 5 | - | 0.47 µF | - | - | +110 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:451067 EAN:2050000126857 Teile-Nr.:MKX21W12202C00KSSD-1 zzgl. MwSt. 128 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 10 | Lötpins | 2200 pF | 9 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Bestell-Nr.:3462875 Teile-Nr.:PME271M533MR30 zzgl. MwSt. 390 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 10Vielfache: 10 | THT | 33 nF | 12.5 mm | radial bedrahtet | 110 °C | 20 % | RoHS | Bulk | |||
 Bestell-Nr.:3462874 Teile-Nr.:PME271M522MR30 zzgl. MwSt. 60 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 10Vielfache: 10 | Pins | 22 nF | 12.5 mm | radial bedrahtet | 110 °C | 20 % | RoHS | Bulk | |||
 Abb. ähnlich Bestell-Nr.:451069 EAN:2050000126871 Teile-Nr.:MKX21W22203F00KSSD-1 zzgl. MwSt. 7 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 7 | Lötpins | 0.022 µF | 11 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2903366 EAN:2050009145897 Teile-Nr.:TS08H0A9104KBB0ESR zzgl. MwSt. 2040 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 10 | - | 0.1 µF | - | - | +110 °C | 10 % | RoHS | - | |||
 Abb. ähnlich TDK B32923C3224M000 Entstör-Kondensator 0.22 µF 305 V/AC 20 % 1 St.Conrad Electronic Bestell-Nr.:2853080 EAN:2050009042714 Teile-Nr.:B32923C3224M000 -32% zzgl. MwSt. 470 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 5 | - | 0.22 µF | 15 mm | - | +110 °C | 20 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2903362 EAN:2050009145859 Teile-Nr.:TS08H0A9223KBA0D0R -64% 0,11 € 0,04 € zzgl. MwSt. 327 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | - | 0.022 µF | - | - | +110 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2903363 EAN:2050009145866 Teile-Nr.:TS08H0A9333KBB0DSR -50% 0,08 € 0,04 € zzgl. MwSt. 488 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | - | 0.033 µF | - | - | +110 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569948 EAN:2050004865479 Teile-Nr.:MPY20W2100FC00MSSD-1 zzgl. MwSt. 39 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 3 | Lötpins | 0.01 µF | 13 mm | radial bedrahtet | +110 °C | 20 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:451076 EAN:2050000126932 Teile-Nr.:MKY22W12203D00KSSD-1 zzgl. MwSt. Bald verfügbar Min: 10 | Lötpins | 2200 pF | 9.5 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:3621342 Teile-Nr.:MPX20W2220FC00MSSD zzgl. MwSt. 1818 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 1000Vielfache: 1000 | Lötpins | 0.022 µF | 13 mm | radial bedrahtet | +110 °C | 20 % | RoHS | Bulk | |||
 Bestell-Nr.:3462883 Teile-Nr.:PME271Y610MR30 zzgl. MwSt. 600 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 10Vielfache: 10 | THT | 0.1 µF | 19.0 mm | radial bedrahtet | 110 °C | 20 % | RoHS | Bulk | |||
 Abb. ähnlich Bestell-Nr.:451074 EAN:2050000126918 Teile-Nr.:MKX21W41506F00KSSD-1 zzgl. MwSt. 86 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 1.5 µF | 26 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 Bestell-Nr.:3462881 Teile-Nr.:PME271Y522MR30 zzgl. MwSt. 400 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 10Vielfache: 10 | - | 22 nF | 13.0 mm | radial bedrahtet | 110 °C | 20 % | RoHS | Bulk | |||
 Abb. ähnlich Bestell-Nr.:451086 EAN:2050000127021 Teile-Nr.:MKX2AW42206G00KSSD zzgl. MwSt. 23 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 2.2 µF | 29 mm | radial bedrahtet | +105 °C | 10 % | RoHS | - | |||
 BV 16000 Entstörkondensator 0,047µF + 2 x 2,4nF X1Y2Josef Traub GmbH Bestell-Nr.:911462068 Teile-Nr.:BV 16.000/500 20,01 € zzgl. MwSt. 31 Stück auf Lager Sofort-Lieferung Di., 27. Okt. | - | 0.047 µF | - | - | - | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:501733 EAN:2050000146534 Teile-Nr.:B81123C1222M zzgl. MwSt. 433 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 5 | Lötpins | 2.2 nF | 12.5 mm | radial bedrahtet | 85 °C | - | RoHS | Piece | |||
 Bestell-Nr.:3462877 Teile-Nr.:PME271M647KR30 zzgl. MwSt. 300 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 10Vielfache: 10 | - | 470 nF | 22.0 mm | radial bedrahtet | 110 °C | 10 % | RoHS | Piece | |||
 Bestell-Nr.:3463532 Teile-Nr.:MKY22W24704F00KSSD zzgl. MwSt. 1050 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 50Vielfache: 50 | Draht | 47 nF | 15.0 mm | radial bedrahtet | 105 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:3621328 Teile-Nr.:MPX20W2100FC00MSSD zzgl. MwSt. 186 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 1000Vielfache: 1000 | Lötpins | 0.01 µF | 13 mm | radial bedrahtet | +110 °C | 20 % | RoHS | Bulk | |||
 Abb. ähnlich TDK B32922C3224K000 Entstör-Kondensator 0.22 µF 305 V/AC 10 % 1 St.Conrad Electronic Bestell-Nr.:2853077 EAN:2050009042684 Teile-Nr.:B32922C3224K000 zzgl. MwSt. 401 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 7 | - | 0.22 µF | 12.50 mm | - | +110 °C | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:3620967 Teile-Nr.:MKXR3W34705I00MSSD zzgl. MwSt. 72 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 561Vielfache: 561 | - | 0.47 µF | 21 mm | - | - | 20 % | RoHS | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3620842 Teile-Nr.:MKX2AW41006D00MSSD zzgl. MwSt. 454 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 378Vielfache: 378 | - | 1 µF | 24 mm | - | - | 20 % | RoHS | Bulk | |||
 Bestell-Nr.:3463526 Teile-Nr.:MKX14W34706B00KSSD zzgl. MwSt. 612 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 17Vielfache: 17 | Draht | 470 nF | 21.0 mm | radial bedrahtet | 105 °C | 10 % | RoHS | - | |||

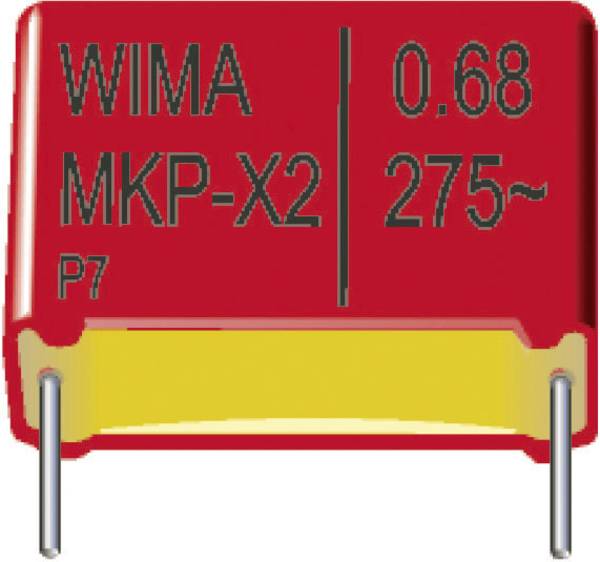

 Abb. ähnlich Bestell-Nr.:3630345 Teile-Nr.:MKX2AW31004B00KSSD-2400 zzgl. MwSt. 3570 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 2400Vielfache: 2400 | - | 0.1 µF | 11 mm | - | - | 10 % | RoHS | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3621473 Teile-Nr.:MPX21W2680FF00MSSD zzgl. MwSt. 853 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 500Vielfache: 500 | Lötpins | 0.068 µF | 17 mm | radial bedrahtet | +110 °C | 20 % | RoHS | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3620744 Teile-Nr.:MKX2AW31004C00MD00 zzgl. MwSt. Bald verfügbar Min: 1000Vielfache: 1000 | - | 0.1 µF | 12.5 mm | - | - | 20 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:3620791 Teile-Nr.:MKX2AW34705F00KD00 zzgl. MwSt. Bald verfügbar Min: 450Vielfache: 450 | - | 0.47 µF | 18.5 mm | - | - | 10 % | RoHS | - | |||
 Bestell-Nr.:3463523 Teile-Nr.:MKX14W31005B00KSSD zzgl. MwSt. 3350 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 50Vielfache: 50 | - | - | 15.0 mm | radial bedrahtet | - | 10 % | RoHS | - | |||
 FN 350 C1 Entstörkondensator 0,047µF + 2 x 2,7nF Y2Josef Traub GmbH Bestell-Nr.:933905641 Teile-Nr.:K0422004754 15,84 € zzgl. MwSt. 104 Stück auf Lager Sofort-Lieferung Di., 27. Okt. | - | 0.047 µF | 14 mm | - | - | - | - | - | |||
 Abb. ähnlich TDK B32922C3334M000 Entstör-Kondensator 0.33 µF 305 V/AC 20 % 1 St.Conrad Electronic Bestell-Nr.:2853078 EAN:2050009042691 Teile-Nr.:B32922C3334M000 zzgl. MwSt. 229 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. Min: 7 | - | 0.33 µF | 14.50 mm | - | +110 °C | 20 % | RoHS | - | |||
 Bestell-Nr.:3462882 Teile-Nr.:PME271Y547MR30 zzgl. MwSt. 280 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 10Vielfache: 10 | THT | 47 nF | 15.0 mm | radial bedrahtet | 110 °C | 20 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:3620958 Teile-Nr.:MKXR3W34705I00KB00 zzgl. MwSt. Bald verfügbar Min: 350Vielfache: 350 | - | 0.47 µF | 21 mm | - | - | 10 % | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1569604 EAN:2050004862034 Teile-Nr.:MKX2AW45607F00KSSD -31% zzgl. MwSt. 78 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 5.6 µF | 39.5 mm | radial bedrahtet | +105 °C | 10 % | - | - | |||

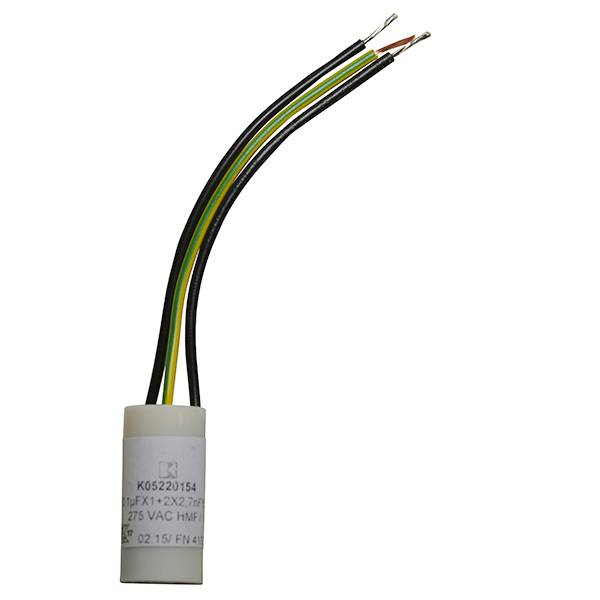

 FN 410 C1 Entstörkondensator 0,1µF + 2 x 2,7nF Y2Josef Traub GmbH Bestell-Nr.:933905645 Teile-Nr.:K05220154 LITZE 100MM 15,13 € zzgl. MwSt. 59 Stück auf Lager Sofort-Lieferung Di., 27. Okt. | - | - | - | - | - | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:3630361 Teile-Nr.:MPRY2W2680FJ00MSSD-480 zzgl. MwSt. 45 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 480Vielfache: 480 | Lötpins | 0.068 µF | 24 mm | radial bedrahtet | +110 °C | 20 % | RoHS | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3620986 EAN:2050003819121 Teile-Nr.:MKXR3W44707H00KSSD zzgl. MwSt. 224 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 112Vielfache: 112 | - | 4.7 µF | 45.5 mm | - | - | 10 % | RoHS | Bulk | |||
 Abb. ähnlich Bestell-Nr.:3621272 Teile-Nr.:MPX15W2220FE00MSSD zzgl. MwSt. 7 Stück auf Lager Sofort-Lieferung Di., 27. Okt. Min: 1000Vielfache: 1000 | Lötpins | 0.022 µF | 15 mm | radial bedrahtet | +110 °C | 20 % | RoHS | Bulk | |||
 Abb. ähnlich Bestell-Nr.:1569592 EAN:2050004861914 Teile-Nr.:MKX2AW41507C00KSSD zzgl. MwSt. 48 Stück auf Lager Sofort-Lieferung Mo., 26. Okt. | Lötpins | 1.5 µF | 24 mm | radial bedrahtet | +105 °C | 10 % | - | - | |||
Ratgeber
Entstörkondensatoren finden sich in zahlreichen Haushaltsgeräten, vom Staubsauger über die Kaffeemaschine bis zu PC und Kühlschrank. Ebenso präsent sie sie aber auch in der Industrie, in Elektromotoren beispielsweise. Ihr Zweck: Sie schützen das jeweilige Equipment vor Überspannungen, verringern elektromagnetische Störeinflüsse auf den Funkempfang und bieten gleichzeitig in begrenztem Umfang Schutz vor Stromschlägen. Wie solche Bauelemente funktionieren, wie und wo sie einzusetzen sind, das erfahren Sie hier.
Die wichtigsten Eigenschaften von Entstörkondensatoren
Ein Entstörkondensator ist aufgebaut wie jeder andere Kondensator auch: Zwei oder mehrere Metallelektroden sind durch eine Isolierschicht, das Dielektrikum, voneinander getrennt. Er verfügt auch über dessen wesentliche Funktionen – er kann Energie speichern und Frequenzen je nach Höhe einen mehr oder weniger großen Widerstand entgegensetzen.
Die typischen Kondensatoreigenschaften nutzen Entstörkondensatoren für drei wichtige Zwecke:
Sie verringern hochfrequente Störsignale. Diese entstehen häufig beim Ein- und Ausschalten elektrischer Anlagen und äußern sich beispielsweise beim Radioempfang durch ein deutlich hörbares Knacken im Lautsprecher. Entsprechend nennt man diese Kondensatoren denn auch einfach Funkentstörkondensatoren.
Sie dienen als Geräteschutz gegen Überspannungen. Diese treten meist dann auf, wenn zum Beispiel per Netzstrom betriebene induktive Lasten wie Motoren oder Trafos eingeschaltet werden. In der Regel sind dann auch Einschwingvorgänge mit im Spiel, so genannte Transienten.
- Sie schützen das Versorgungsnetz. Fehlende, defekte oder ungeeignete Entstörkondensatoren beziehungsweise Netzfilter können einerseits unerwünschte Rückwirkungen auf das Stromnetz verursachen, andererseits auch zu gefährlichen Betriebszuständen bis hin zu Explosionen oder Bränden führen.
Diese Typen gibt es
Eingeteilt sind Sicherheitskondensatoren in die drei Hauptklassen X, Y und XY. Die Kriterien sind der Bereich der Bemessensspannung, die Ausführung der Isolation und die Impulsfestigkeit. Zu beachten: Entstörkomponenten sind oft für 10 bis 20 Jahre oder länger semipermanent direkt an die Netzspannung angeschlossen. Sie sind daher dauernd schädlichen Überspannungen und Transienten ausgesetzt. Aus diesem Grund müssen Entstörkondensatoren die Sicherheits- und Entflammbarkeitsanforderungen der europäischen Sicherheitsnorm IEC/EN 60384-14-2 entsprechen.
Hier eine kurze Klassenübersicht:
X: Hier finden sich überwiegend Sicherheitskondensatoren, die das angeschlossene Gerät vor Überspannung schützen. Verbunden über den Kondensator sind der Außenleiter und der Nullleiter oder zwei Außenleiter der Stromzuführung. X-Kondensatoren absorbieren effektiv symmetrische oder differentielle Störungen.
Y: Um den Benutzer eines Geräts vor einem Stromschlag zu schützen, sind Y-Typen zwischen dem Außen- und dem Schutzleiter oder dem Neutralleiter und dem Schutzleiter verbunden.
XY: Diese Klasse bezeichnet Bauteile, in denen sich in einem einzigen Gehäuse sowohl ein X- als auch ein Y-Kondensator befinden. Kondensatoren dieser Art sind in der Regel mit drei Anschlüssen versehen.
Neben den Hauptklassen existieren unter noch die Unterklassen X1, X2, Y1 und Y2. Gemeinsam ist diesen Unterklassen ihr Nennspannungsbereich von mindestens 250 Volt. X2 und Y2 sind dabei die am häufigsten verwendeten sicherheitszertifizierten Kondensatoren, da sie beim Anschluss an Haushaltssteckdosen zum Einsatz kommen. In industriellen Umgebungen dominieren dagegen die Typen X1 und X1. Typische Beispiele sind Beleuchtungen mit 3-Phasen-Vorschaltgeräten.
Sicherheitskondensatoren, die sämtliche Aspekte der X- und Y-Typen kombinieren, erfüllen sowohl die X- als auch die Y-Sicherheitsanforderungen und -normen. Für die X1/Y1-Kombination bedeutet dies somit, dass der Kondensator entweder als X1-Typ in einer Leiter-zu-Leiter-Anwendung oder als Y1-Typ in einer Leiter-zu-Erde-Anwendung verwendet werden kann.
| Unterklasse | Impulsspitzenspannung im Betrieb | Geforderte Impulsfestigkeit |
|---|---|---|
| X1 | 2.5 bis 4kV | 4kV für C ≤ 1 µF |
| X2 | ≤ 2.5 kV | 2.5 kV für C ≤ 1 µF |
| Unterklasse | Nennspannungsbereich | Geforderte Impulsfestigkeit |
|---|---|---|
| Y1 | ≤ 500 V AC | 8kV |
| Y2 | ≥150 - ≤ 300 V AC | 5kV |
Bauarten von Entstörkondensatoren
Klassen und Unterklassen sind nicht die einzigen Unterscheidungsmerkmale. Auch hinsichtlich der Konstruktion existieren Unterschiede, die sich erheblich auf die Einsatzbereiche auswirken. Gekennzeichnet sind die Bauarten durch zwei Großbuchstaben. Der erste steht für die Art der Elektrode, also M für Metall. Der zweite Buchstabe kennzeichnet das Material des Dielektrikums, auf das die Metallschicht aufgedampft oder aufgedruckt ist.
MP: Sicherheitskondensatoren dieser Bauart besitzen als Dielektrikum einen ein- oder beidseitig mit Aluminium bedampften Papierstreifen. Ähnlich einem normalen Folienkondensator ist dieser Streifen im Wechsel mit einer Lage Isolierpapier zu einem Wickel aufgerollt. Was diese Kondensatorbauart bis heute zu einem der zuverlässigsten und sichersten macht ist das Isolierharz, in das der Wickel eingebettet ist. Dieses Harz sorgt für große Beständigkeit gegenüber Feuchtigkeit und Temperaturschwankungen. Zusätzlicher Effekt: Diese MP-Typen besitzen selbstheilende Eigenschaften. Dielektrische Durchschläge oder Kurzschlüsse zwischen den Elektroden führen nicht zur Zerstörung des Bauteils. An der Durchschlagstelle verdampft die Metallschicht lediglich und hinterlässt einen nichtleitenden winzigen Fleck auf dem Dielektrikum. Die Isolation zwischen den Elektroden bleibt somit erhalten.
MKP: Ähnlich konstruiert wie MP-Typen wird bei MKP statt eines Papierstreifens eine Polypropylenfolie verwendet. Hohe Feuchtigkeits- und Langzeitstabilität sind ebenso vorhanden wie die Selbstheilung. Kondensatoren dieses Typs sind in ein Kunststoffgehäuse eingegossen.
MKT: Wird statt Polypropylen Polyester als Folienmaterial verwendet, handelt es sich um einen MKT-Typ. Er besitzt ähnlich positive Eigenschaften wie die vorgenannten Bauarten, ist aber von der Größe her kompakter konstruiert.
MLCC: Das M steht hier sowohl für Metall als auch für Multi – es handelt sich um einen „Multi Layer Ceramic Capacitor“, also um einen mehrlagigen Keramikkondensator. MLCC-Komponenten sind die modernste Form für Keramikkondensatoren überhaupt. Sie können so klein sein, dass sie durch entsprechende Automaten direkt auf die Platine aufgelötet werden können, im sogenannten SMD-Verfahren. Durch die hervorragenden elektrischen wie verarbeitungstechnischen Voraussetzungen gelten MLCC von der Stückzahl her als die heute am meisten verbauten Keramikkondensatoren. Ihr Kapazitätsbereich kann bis zu mehreren hundert Mikrofarad (µF) betragen.
Entstörkondensatoren beziehungsweise Funkentstörkondensatoren gehören zu den kritischen elektronischen Bauelementen. Unsachgemäßer oder nicht an die Verwendung des Geräts angepasster Einbau kann zu Bränden, Explosionen oder lebensgefährlichen Kurzschlüssen führen. Um Störungen und Gefährdungen von vornherein auszuschließen, ist unbedingt die Norm IEC/EN 60384-14-2 zu beachten.
Hinsichtlich der elektrischen Parameter ist auf die Kapazität des Kondensators ebenso zu achten wie auf die Nennspannung, definiert in den X- und Y-Unterklassen. Konstruktionstechnisch wichtig sind Bauart – radiale Anschlüsse beziehungsweise SMD –, Rastermaß, Länge, Breite und Höhe sowie der zulässige Temperaturbereich. Die weitaus meisten angebotenen Sicherheitskondensatoren sind bis zu einer maximalen Temperatur von 110 °C zugelassen, was im Allgemeinen ausreichen dürfte.
Aus Sicherheitsgründen sollte man auch die Kennzeichnung der Bauelemente beachten, vor allem erforderliche Prüfzeichen. Sind keine vorhanden oder entsprechen nicht der gültigen Norm, darf ein damit ausgestattetes Gerät nicht in Betrieb genommen werden.
FAQ – häufig gestellte Fragen
Sind Sicherheitskondensatoren der Typen X2 und Y2 austauschbar?
Ein Y2-Typ kann problemlos an Stelle eines X2-Typs verwendet werden. Ein X2-Typ sollte aber keinesfalls einen Y2-Typ ersetzen. Das liegt daran, dass ein X2-Kondensator zwar funktionieren und die Störungen ausreichend filtern würde, er aber nicht den Sicherheitsstandards für die Verbindung von Leitung und Erde entspricht. Y2-Sicherheitskondensatoren sind deutlich robuster und können höheren Spitzenimpulsspannungen standhalten.
Lassen sich Funk-Entstörkondensatoren durch normale Kondensatoren ersetzen?
Auf gar keinen Fall, da ein normaler Kondensator konstruktionstechnisch nicht für die erforderlichen Betriebszustände geeignet ist. Neben Kurzschlüssen kann es im schlimmsten Fall zu Bränden oder Explosionen kommen. Entstörkondensatoren sind so ausgelegt, dass sie auch bei hohen Spannungsimpulsen ihre Isolationsfähigkeiten behalten und selbst bei Durchschlägen weder eine Stichflamme freisetzen noch leitfähiges Material absondern. Im seltenen Fall einer Zerstörung platzen sie einfach auf.
Warum sollten auch LED-Lampen mit Sicherheitskondensatoren ausgestattet sein?
LED-Beleuchtungen wie LED-Licherketten oder LED-Spots sind sehr empfindlich gegenüber Leckströmen und elektrischen Einschwingungen. Sie beginnen dann häufig zu blitzen oder zu glimmen. Was im eingeschalteten Zustand nicht auffällt, kann beim Abschalten der Beleuchtung sehr unangenehmen sein. Je nach Ausstattung der LED-Leuchte lassen sich Leckströme über parallel mit den elektrischen Zuleitungen verbunden Kondensatoren ausgleichen. Ist ein Schutzleiter vorhanden, helfen entweder ein X1- oder X2-Kondensator jeweils der Unterklasse Y2. Ohne Schutzleiter genügt die Parallelschaltung mit einem X2-Typ einer beliebigen Unterklasse.
