Druck-Messgeräte

In der Druckmesstechnik gibt es Messgeräte mit unterschiedlichem Aufbau. Sie finden mechanische Druckmessgeräte und immer häufiger auch digitale Druckmessgeräte. Wir möchten Ihnen an dieser Stelle mechanische Geräte mit federelastischem Messglied näher vorstellen. Zur Druckmessung werden Manometer mit Rohrfeder oder Plattenfeder genutzt. Bei einem Gerät mit Rohrfeder besteht das im Gehäuse befindliche Messglied aus einer aufgewickelten Feder. Bei ansteigendem Druck wickelt sich die Feder langsam ab. Die zurückgelegte Strecke wird auf einen Zeiger übertragen. Anhand der Messskala kann der anstehende Druck abgelesen werden. Bei einem Druckmessgerät mit Plattenfeder besteht das Messglied aus einer Membranfeder, die zwischen zwei Flansche gespannt ist. Wird das Messgerät mit einem Druck beaufschlagt, biegt sich die Membranfeder durch. Diese Bewegung kann anschließend an einen Zeiger weitergegeben werden.

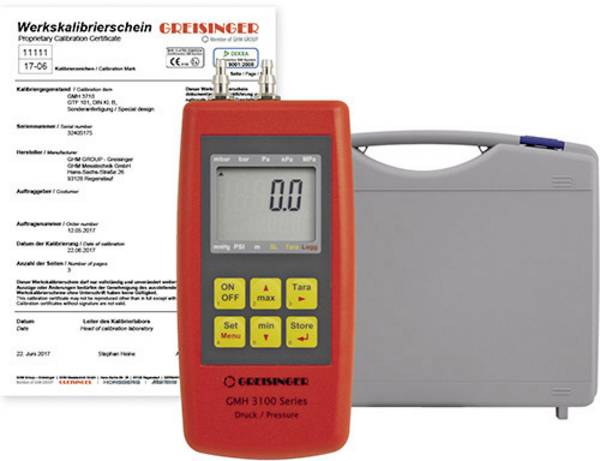

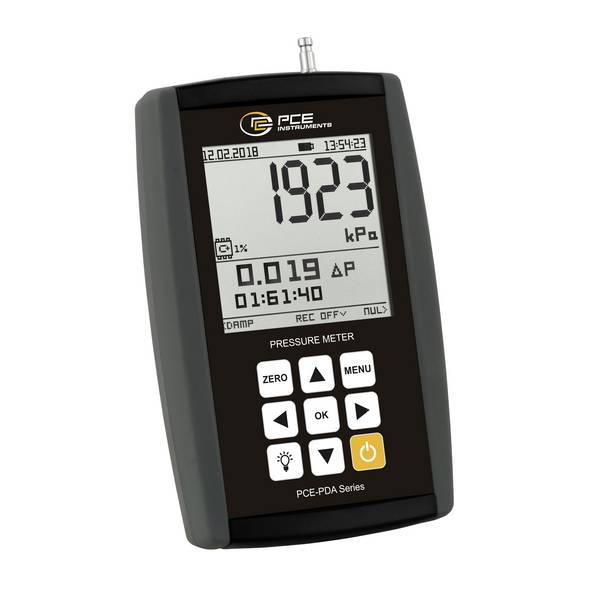

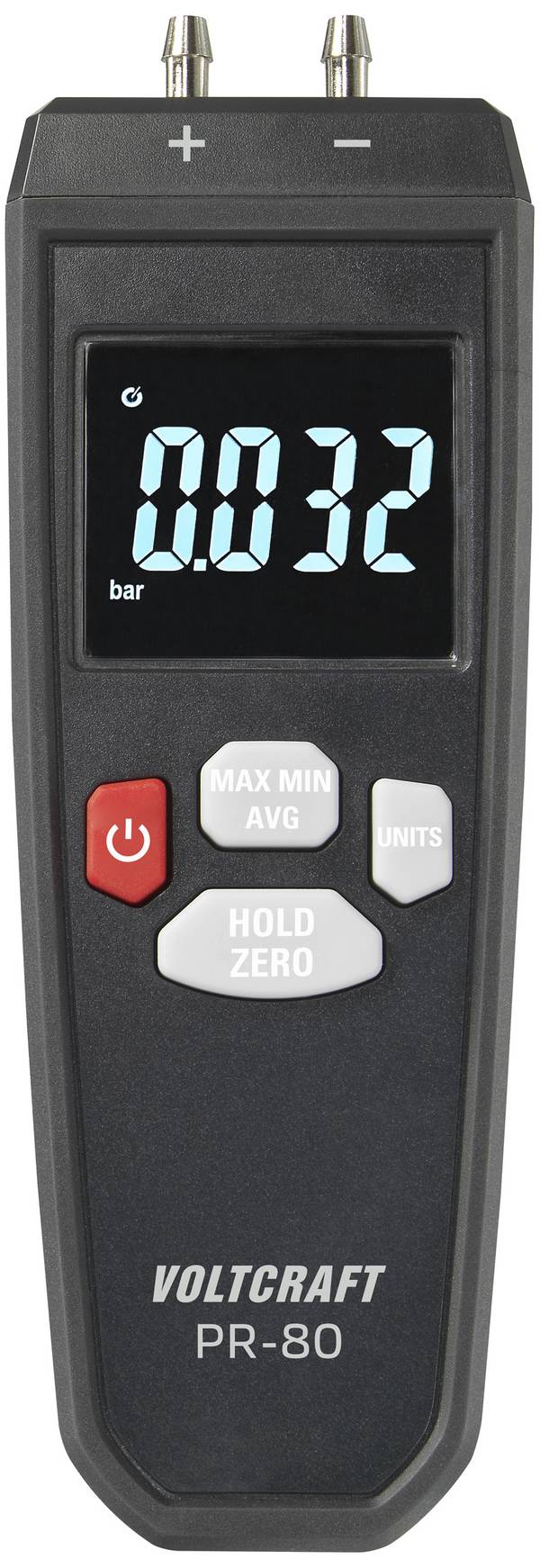

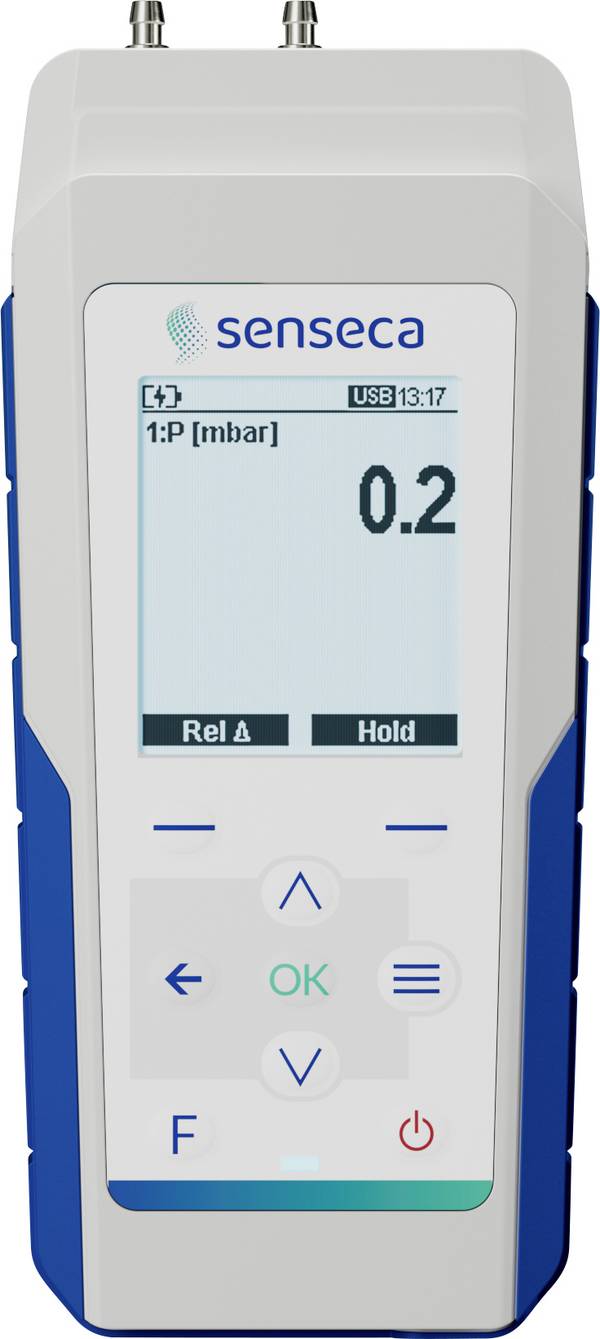

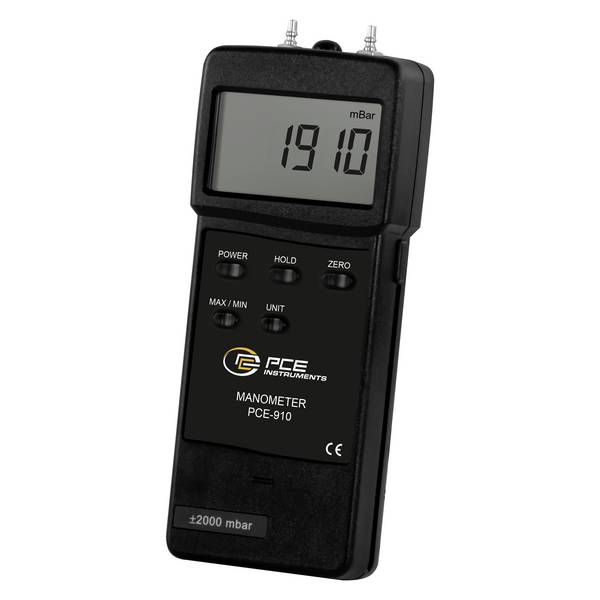

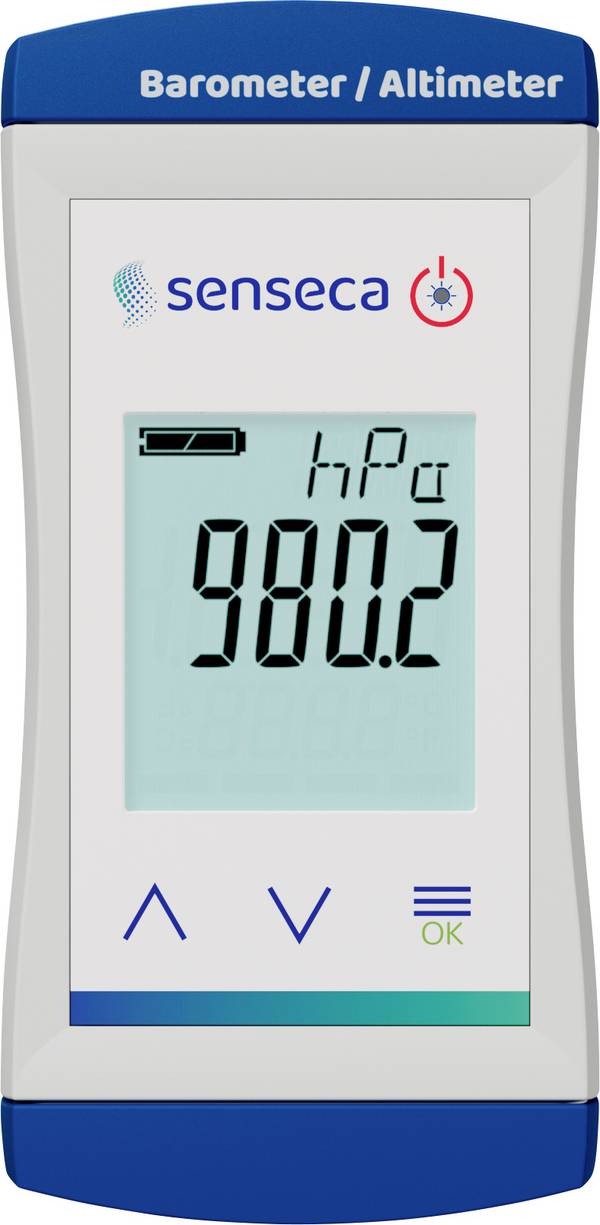

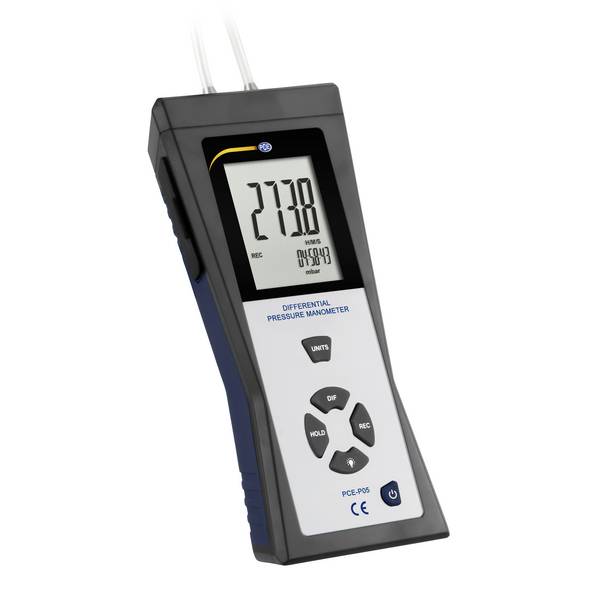

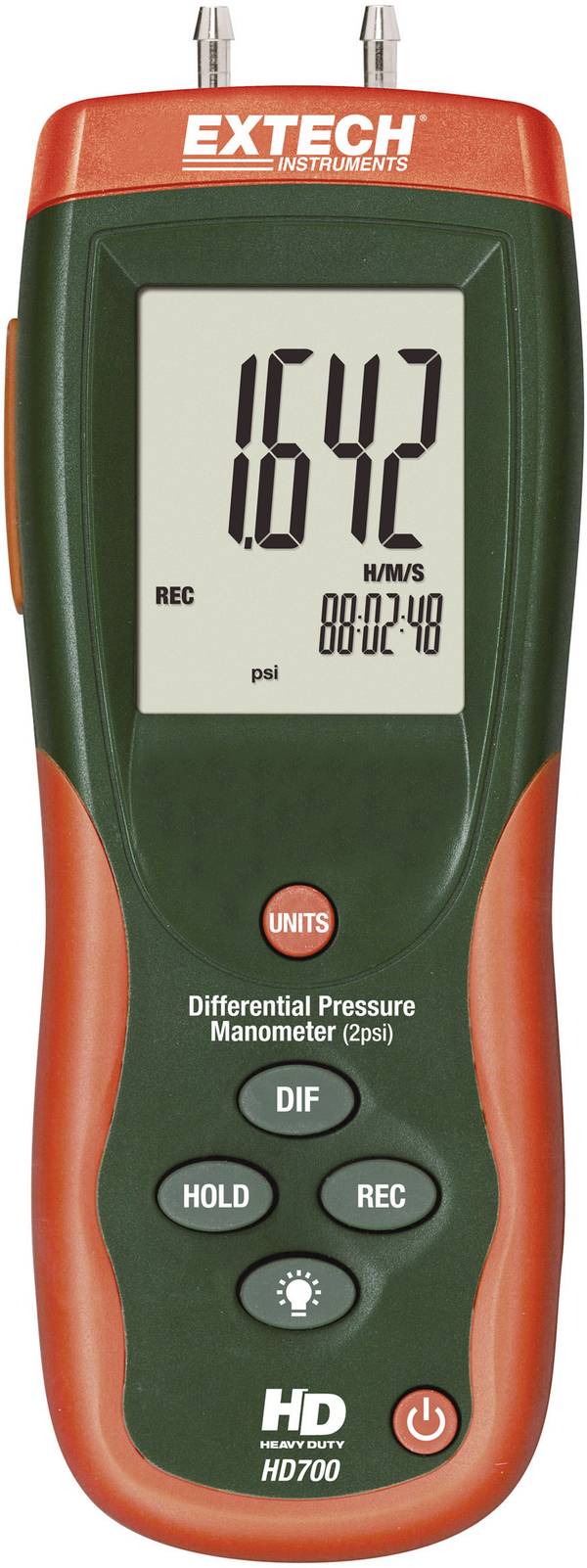

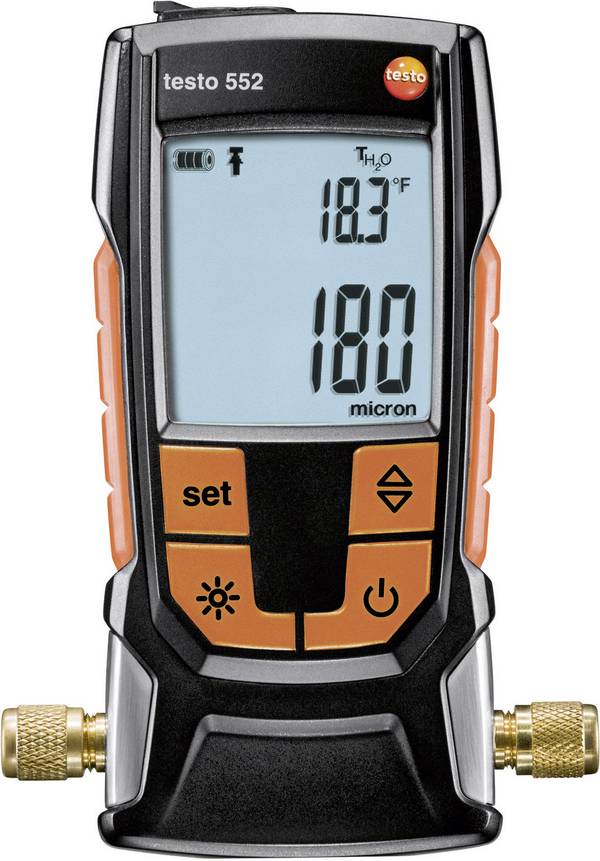

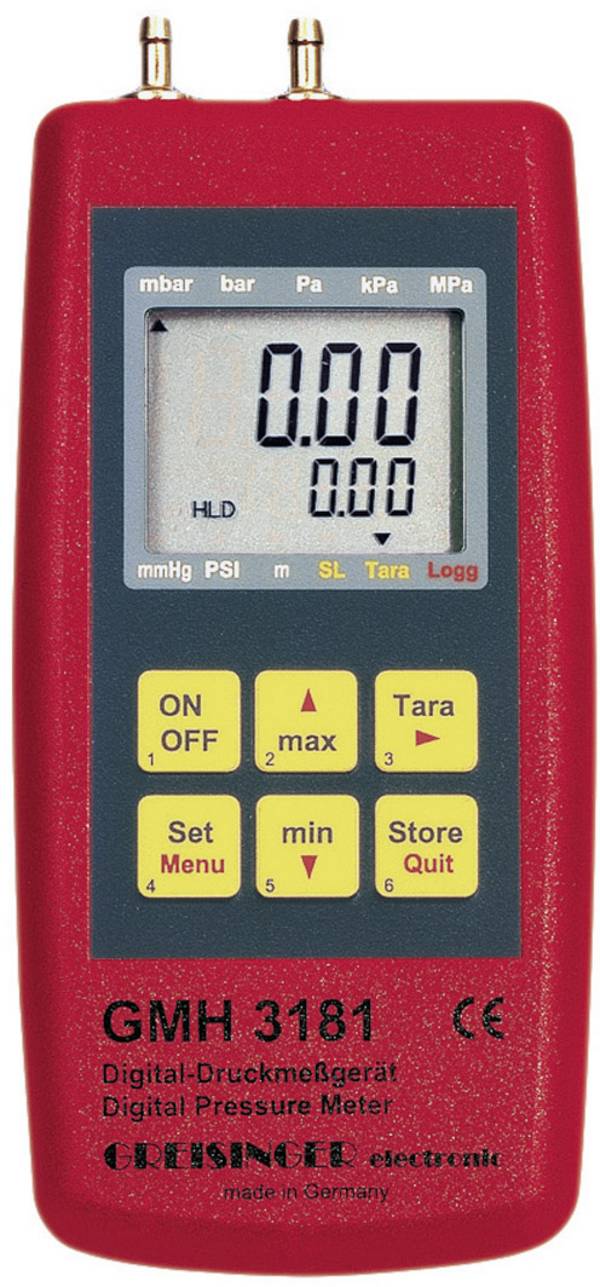

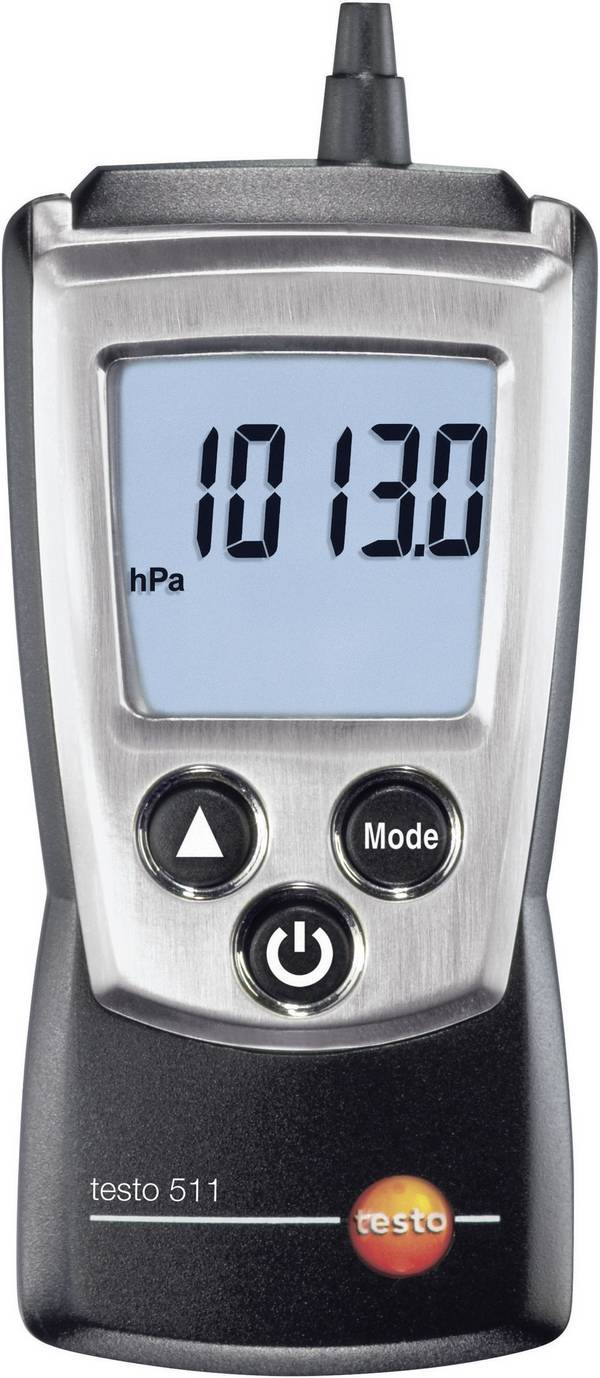

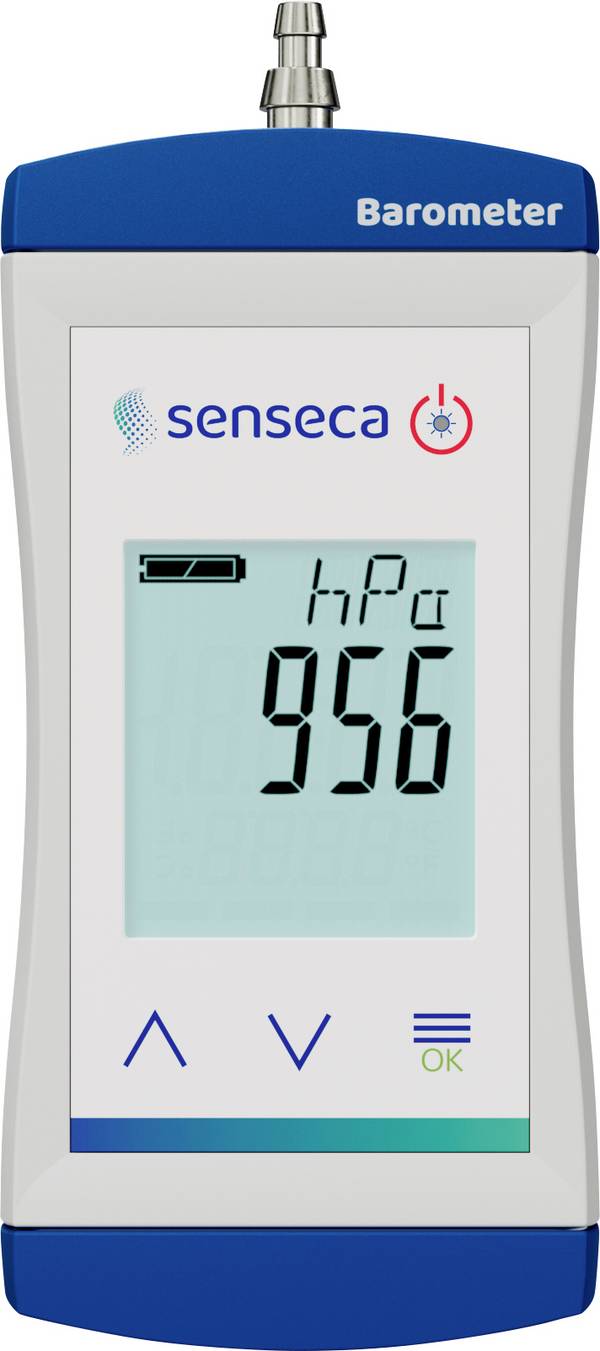

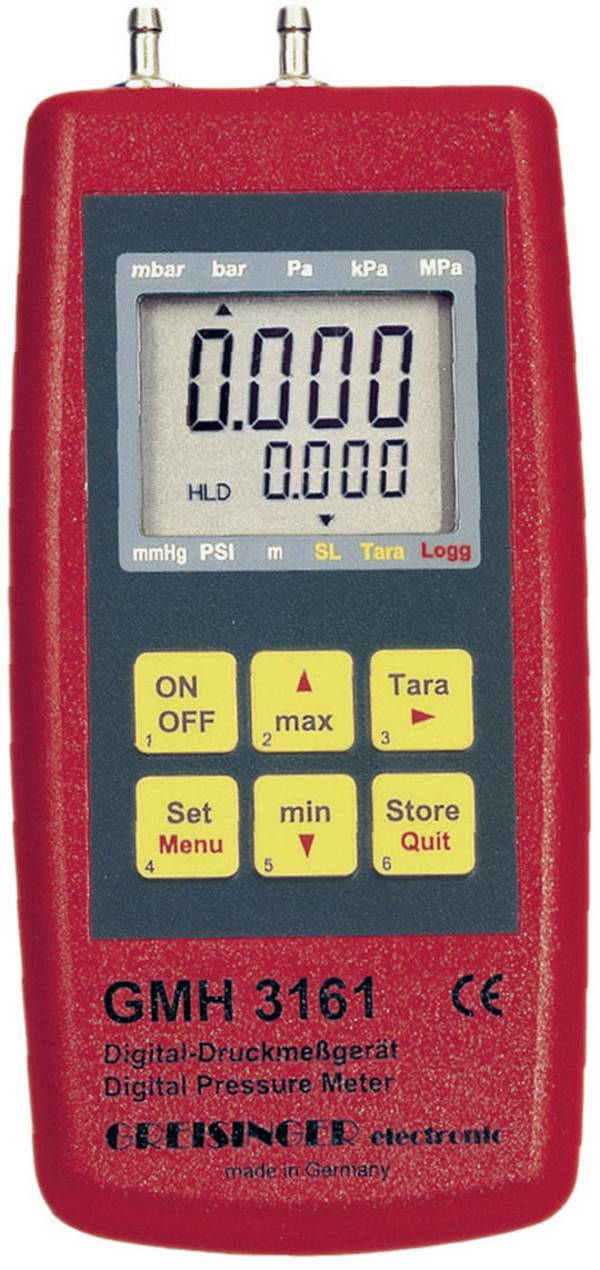

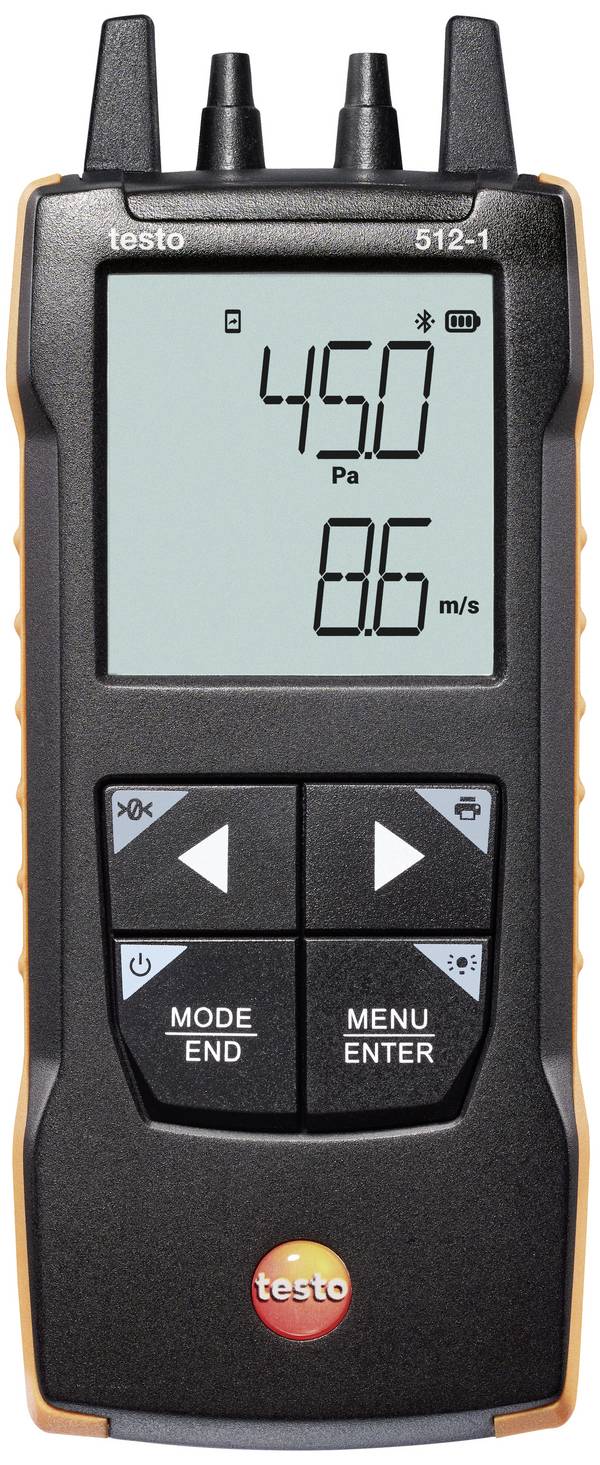

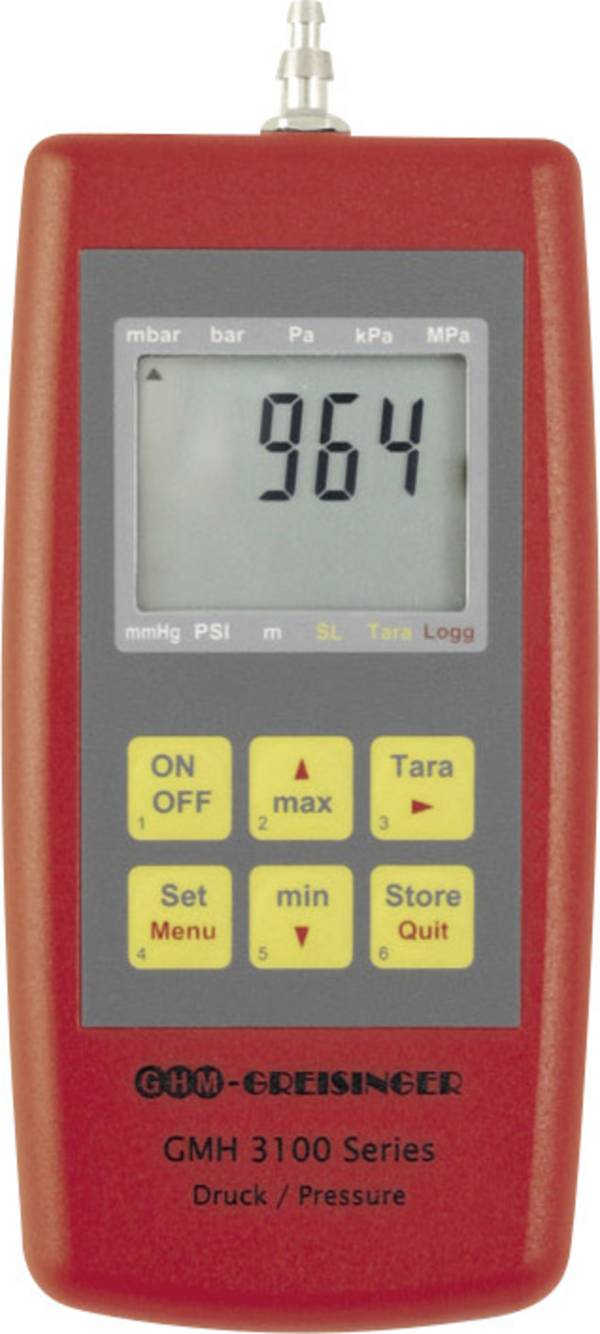

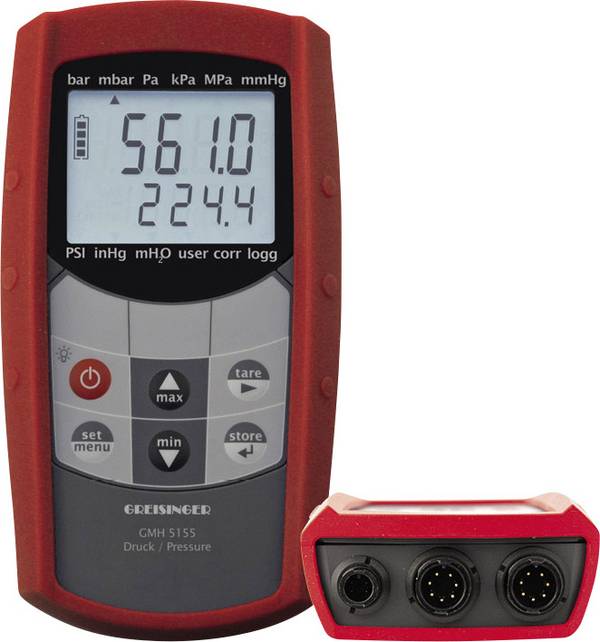

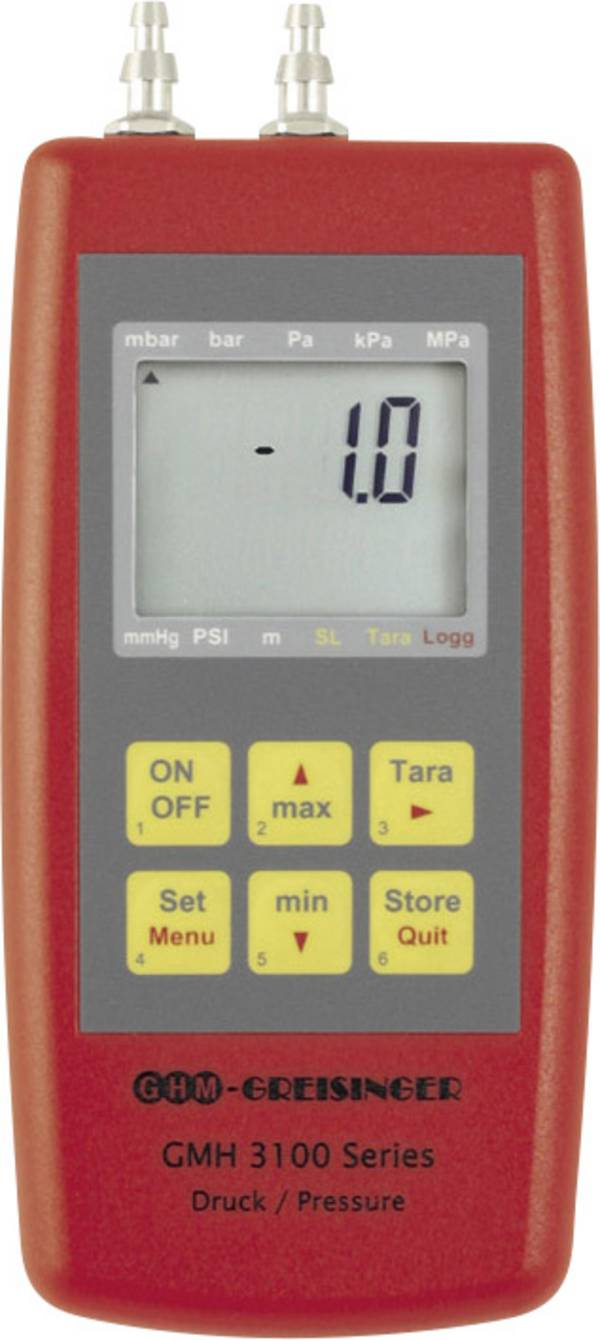

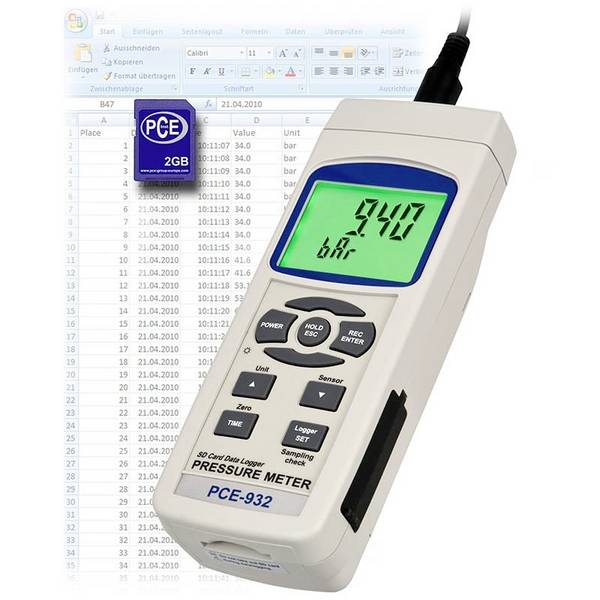

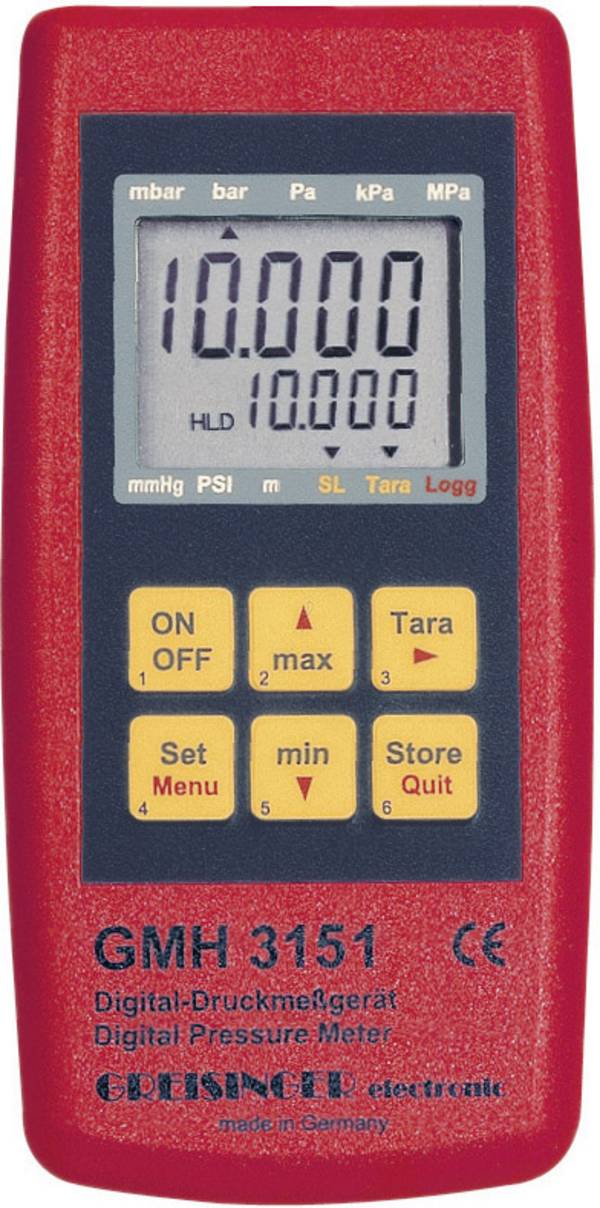

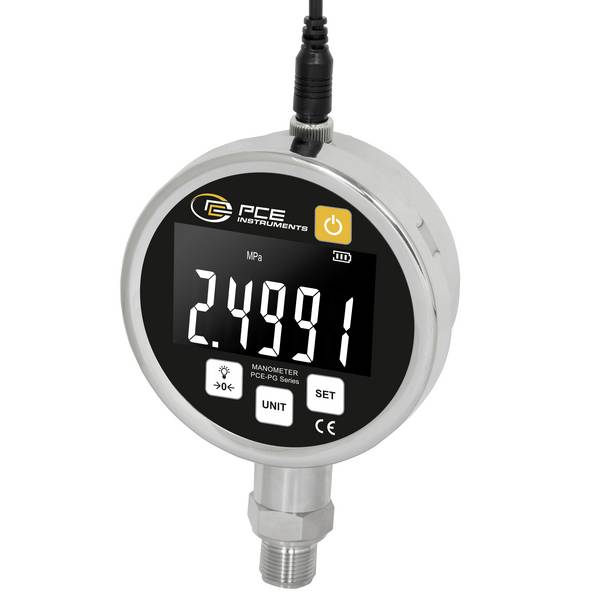

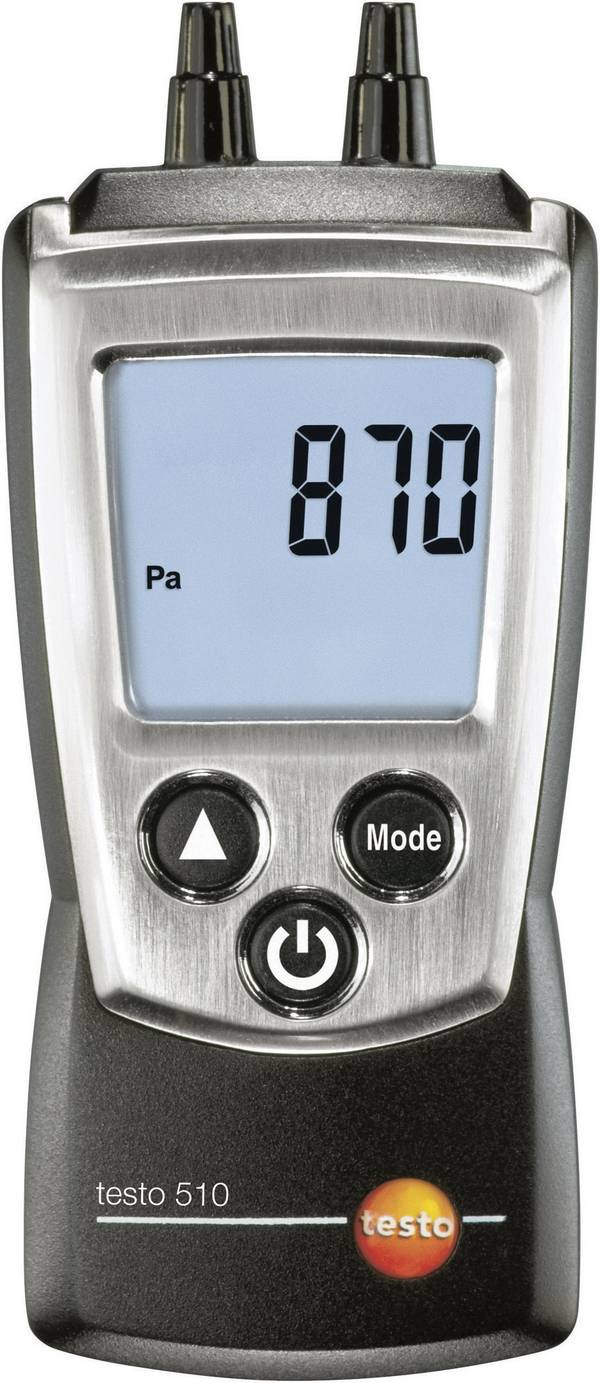

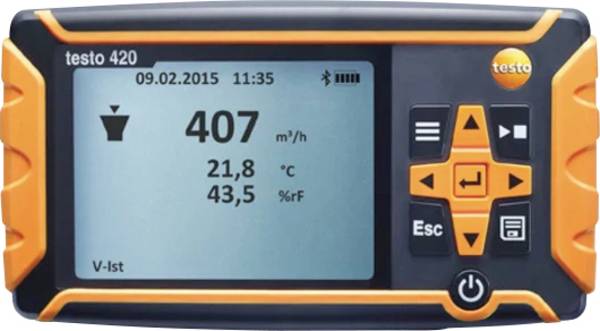

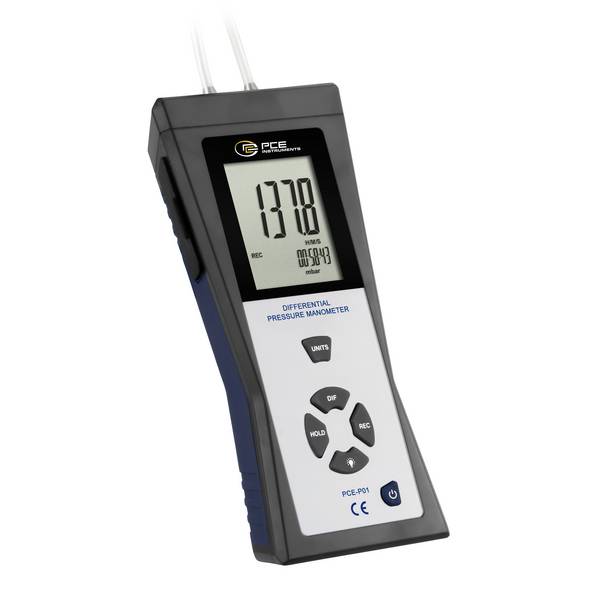

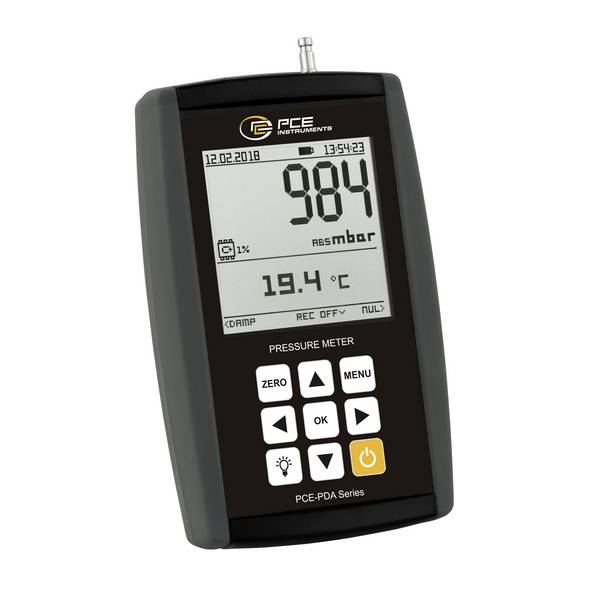

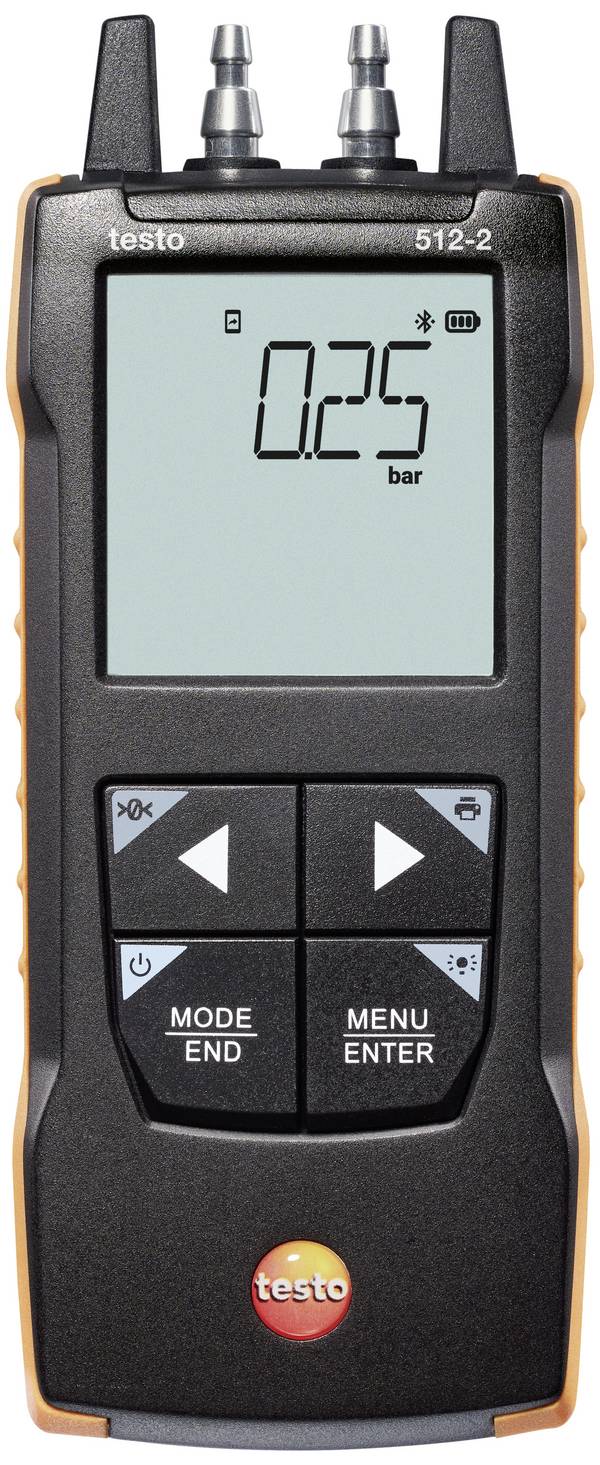

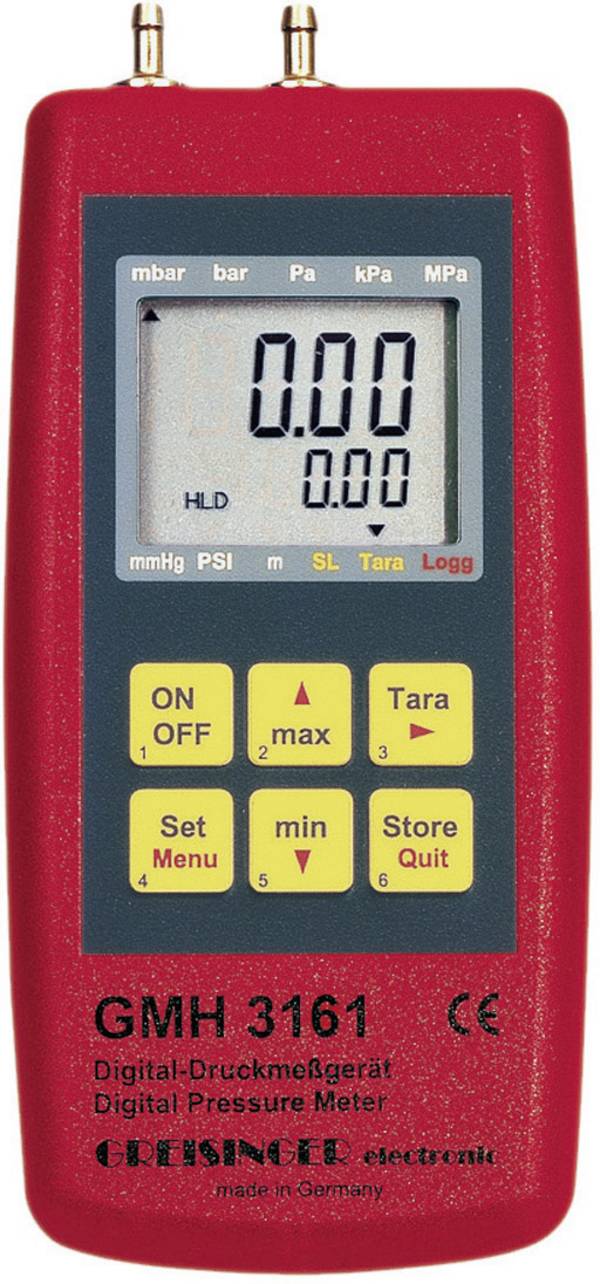

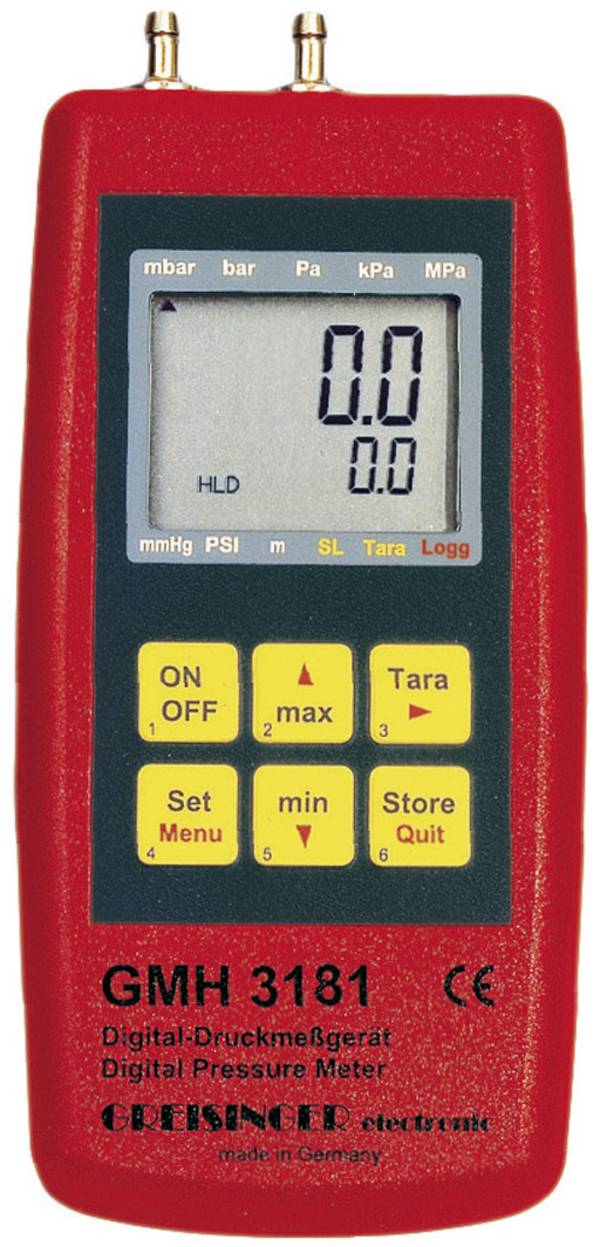

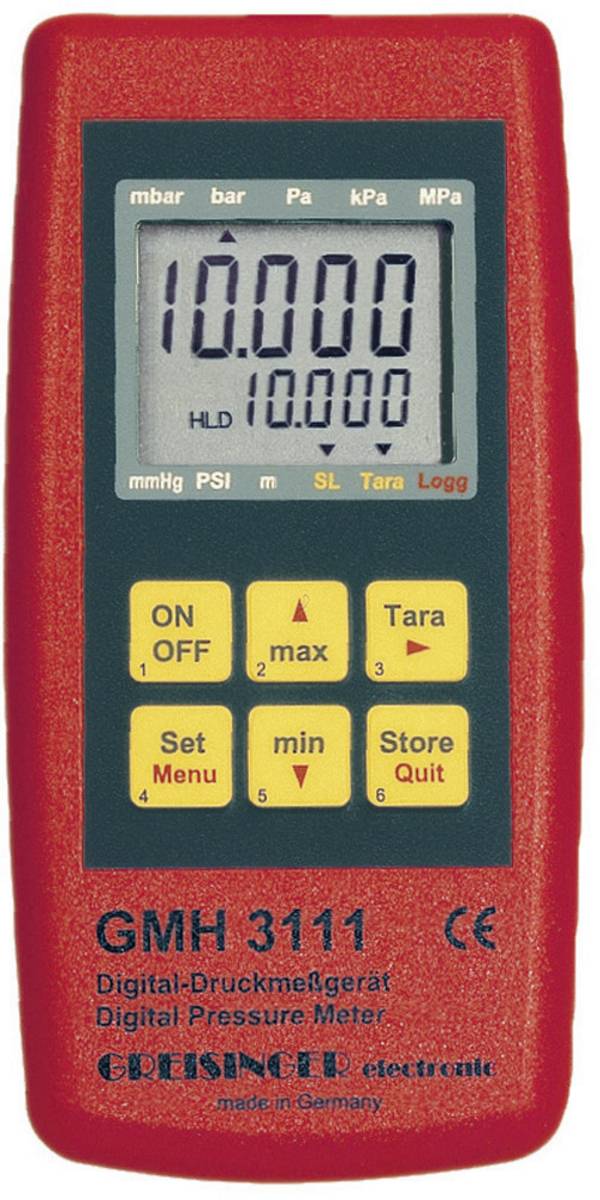

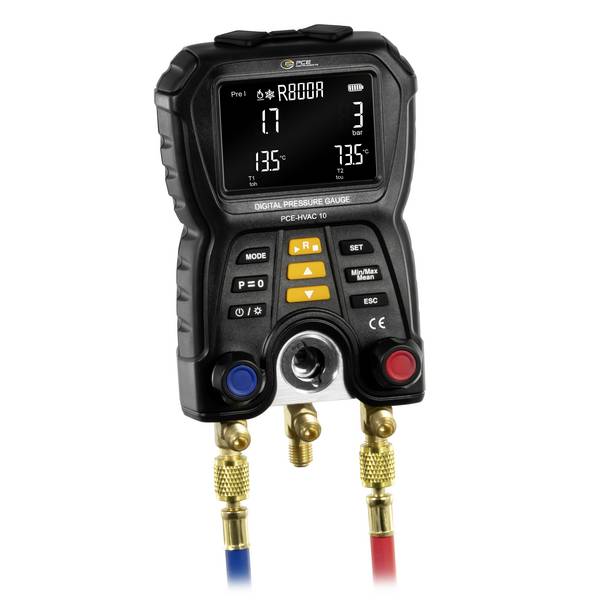

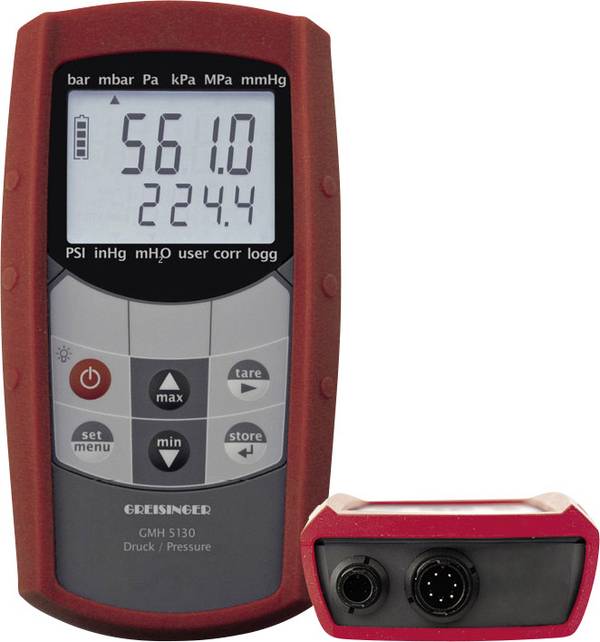

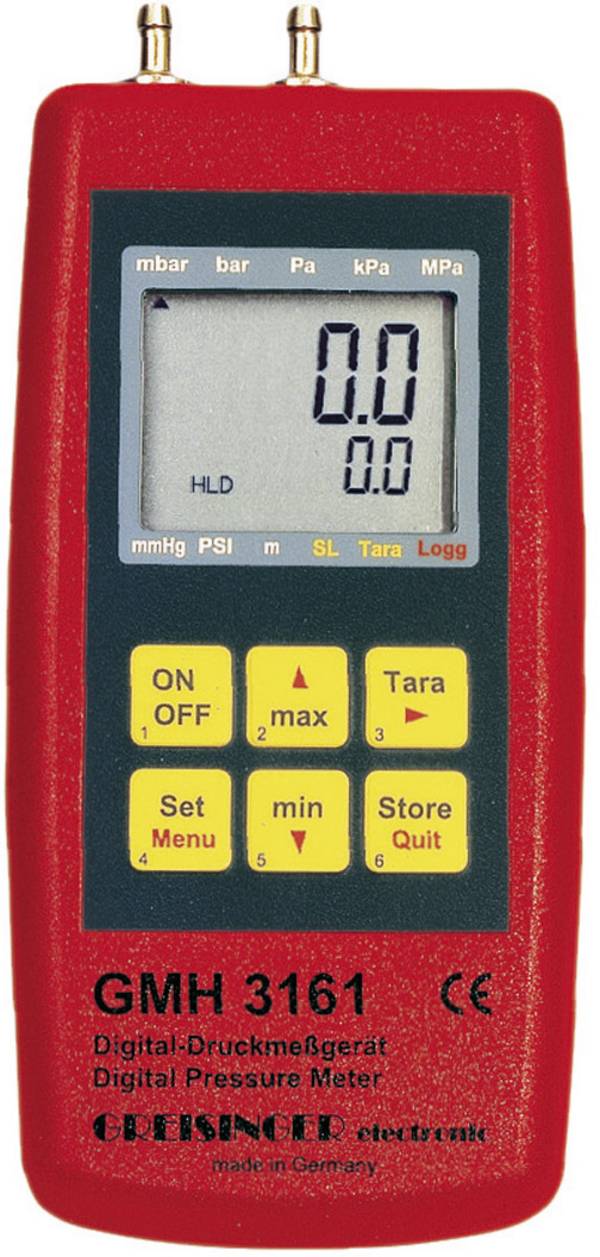

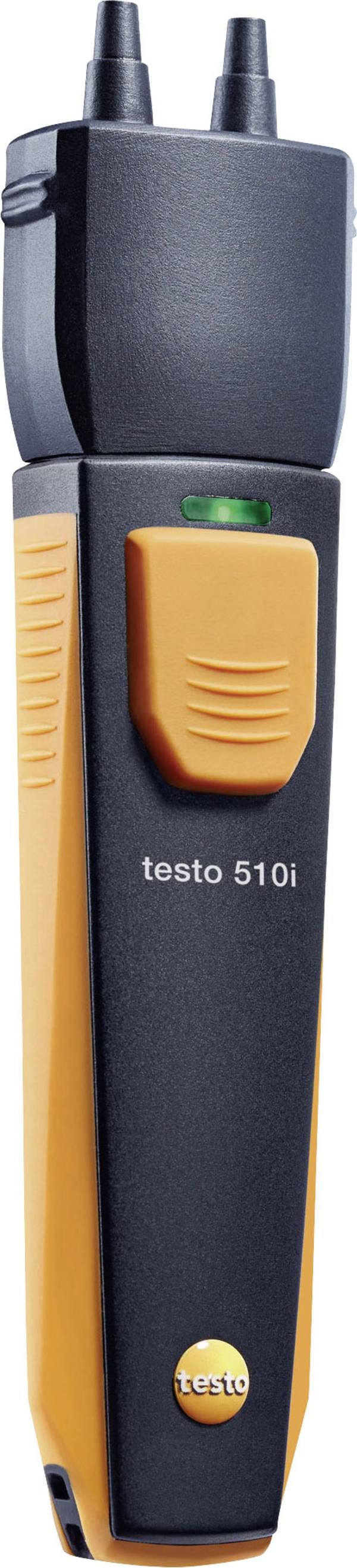

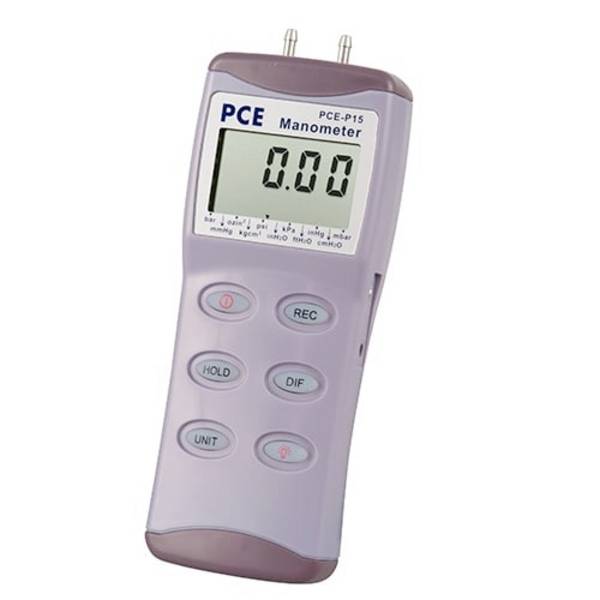

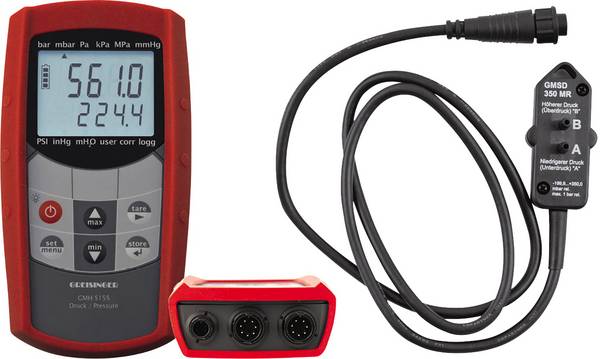

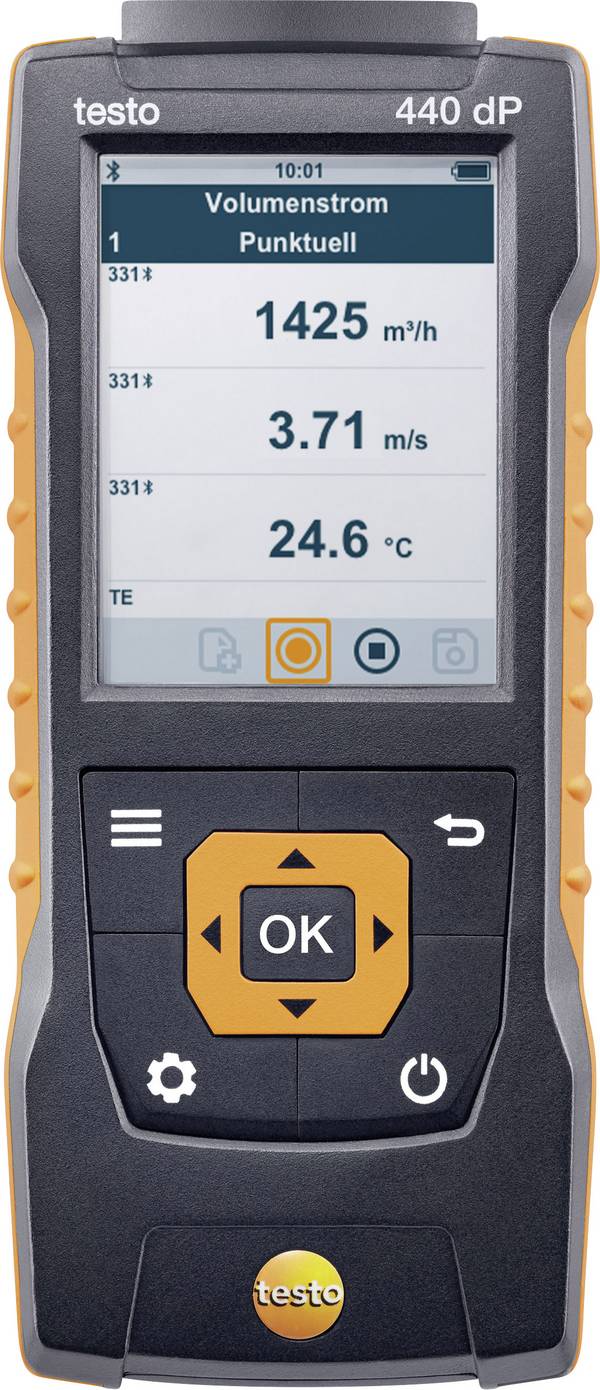

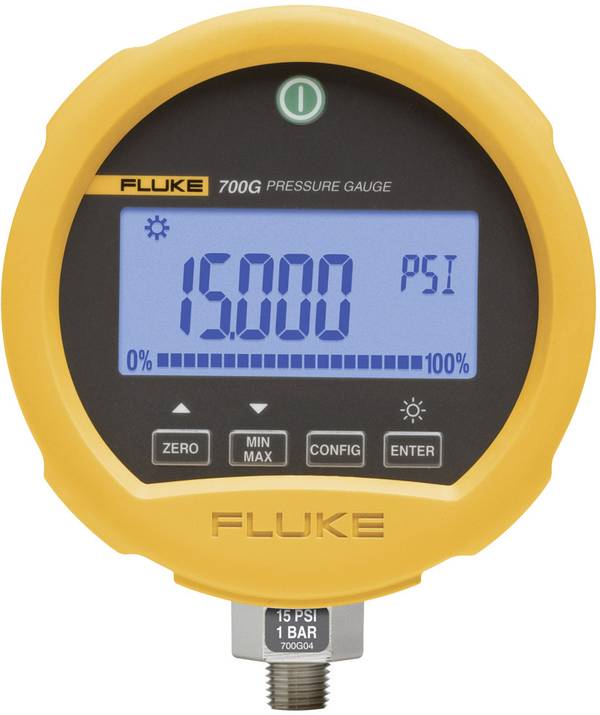

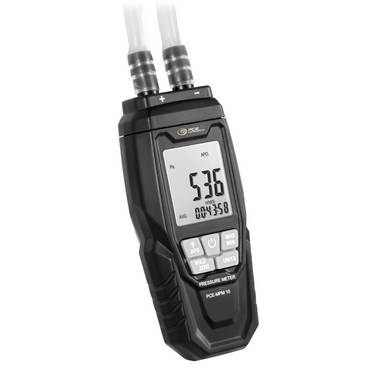

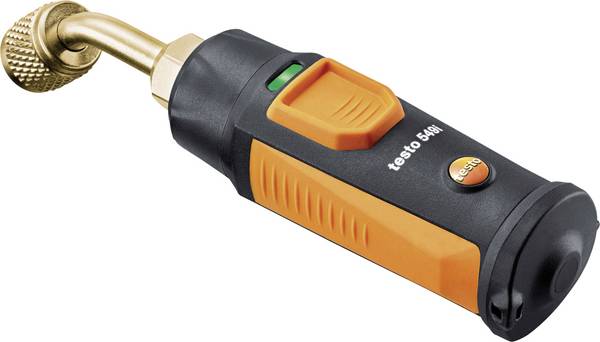

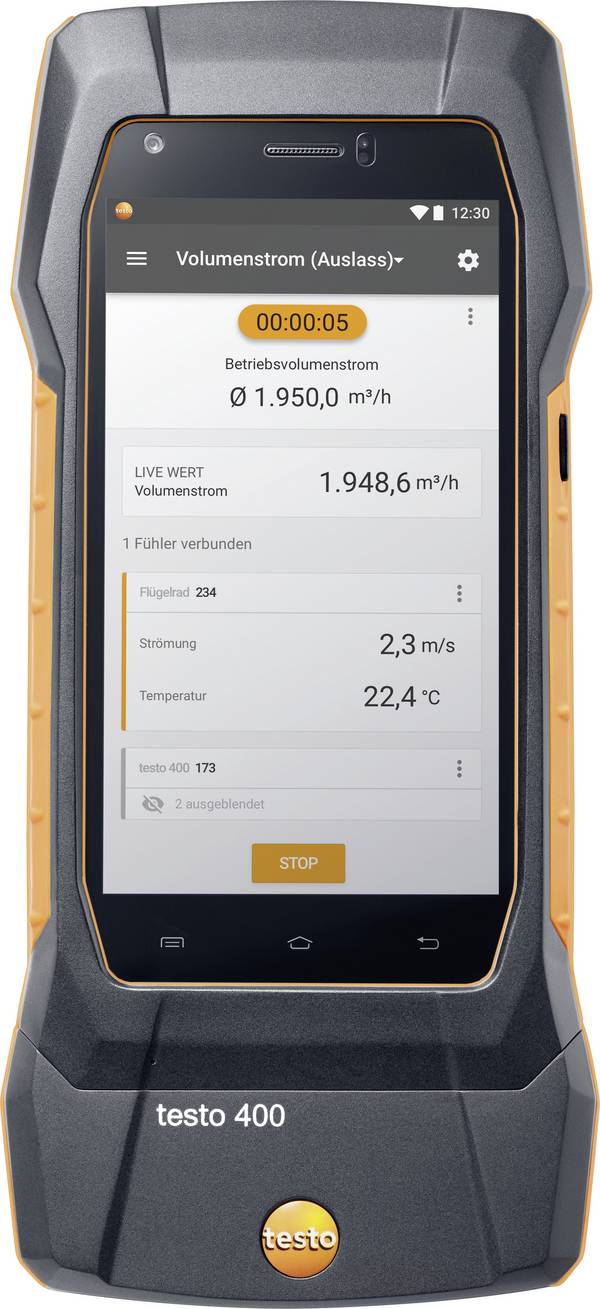

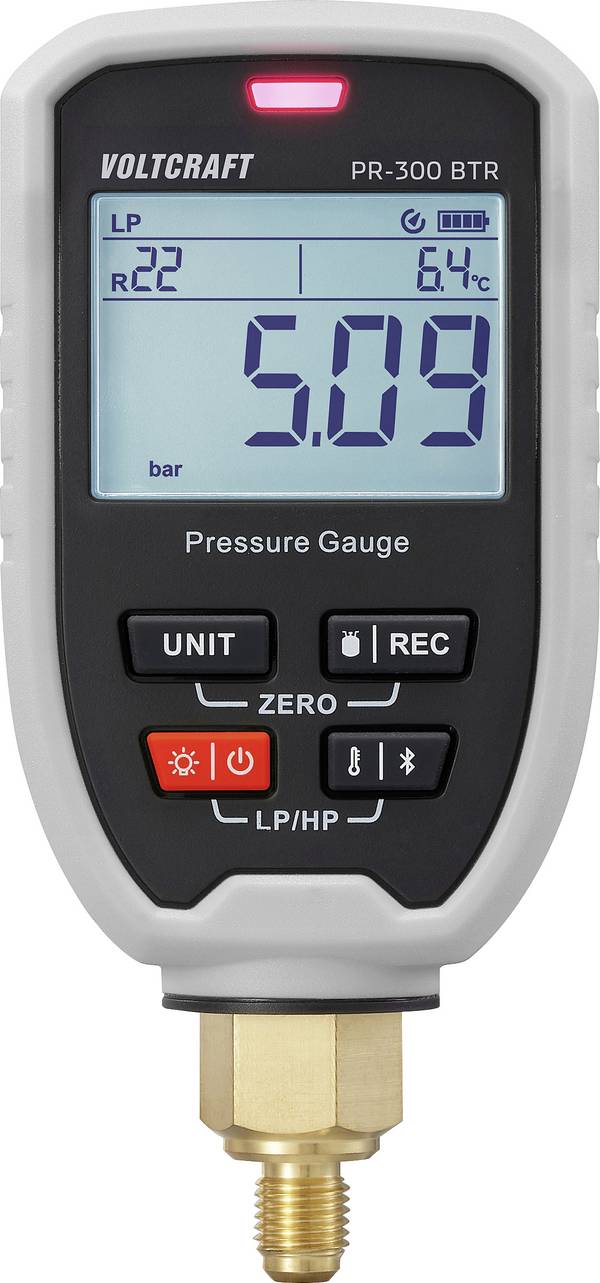

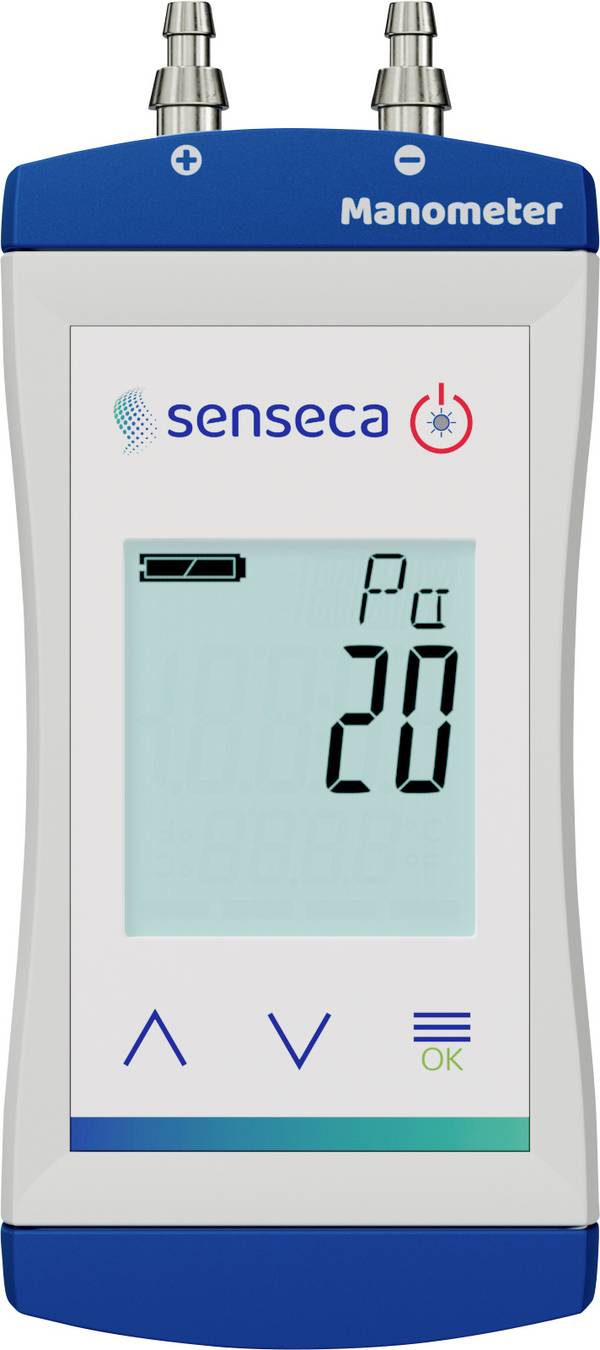

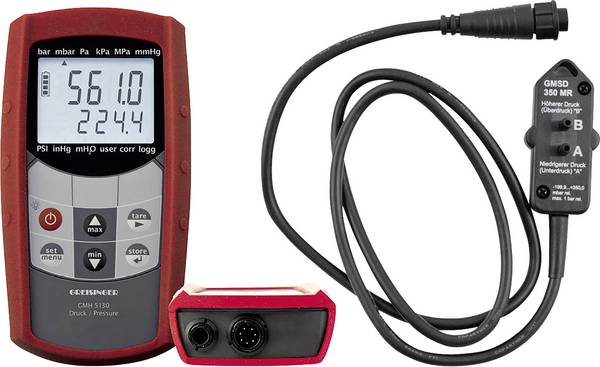

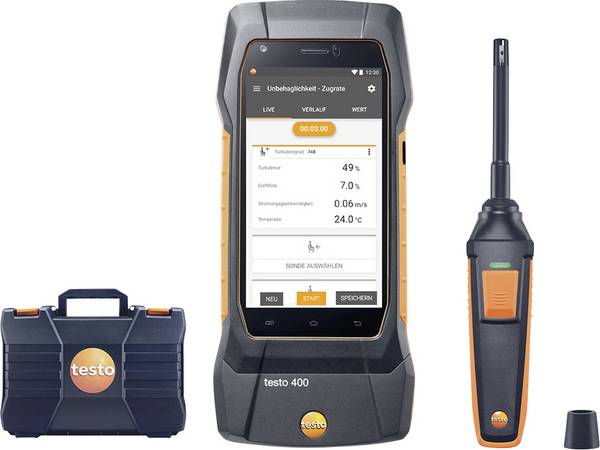

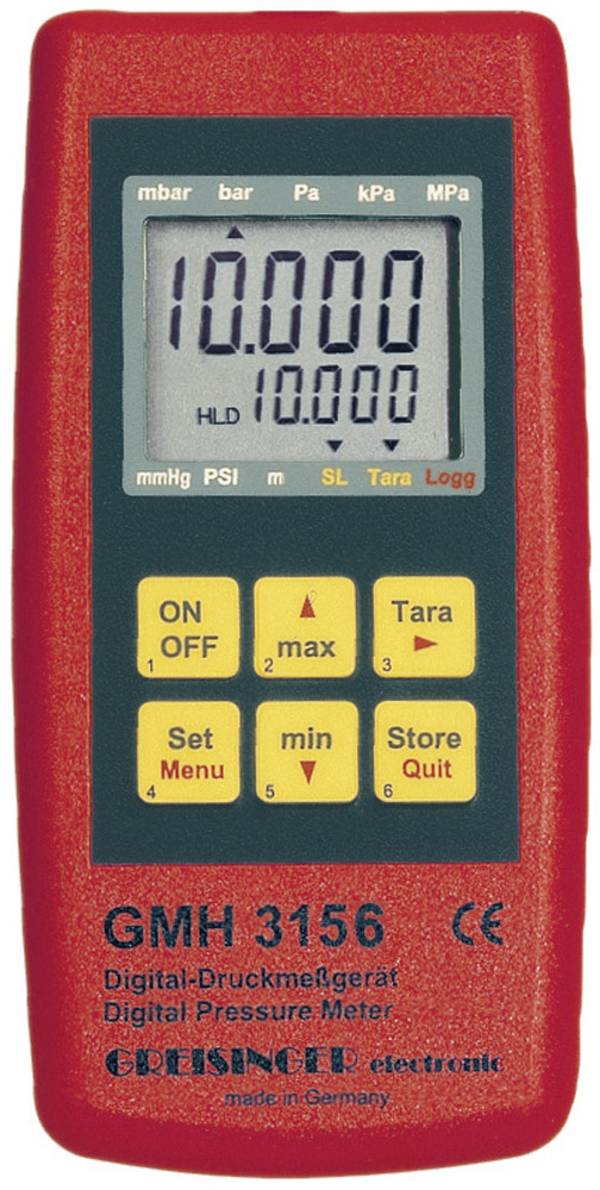

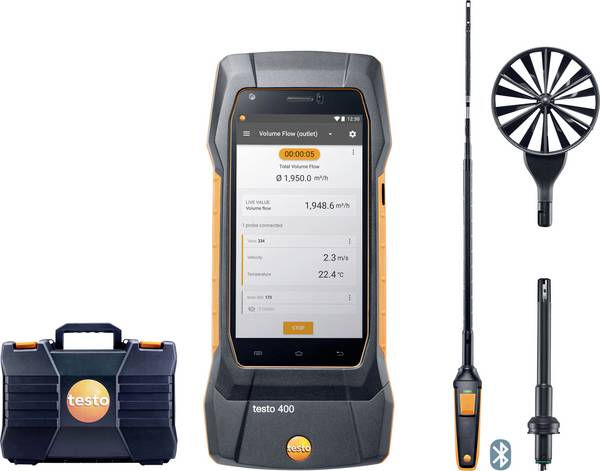

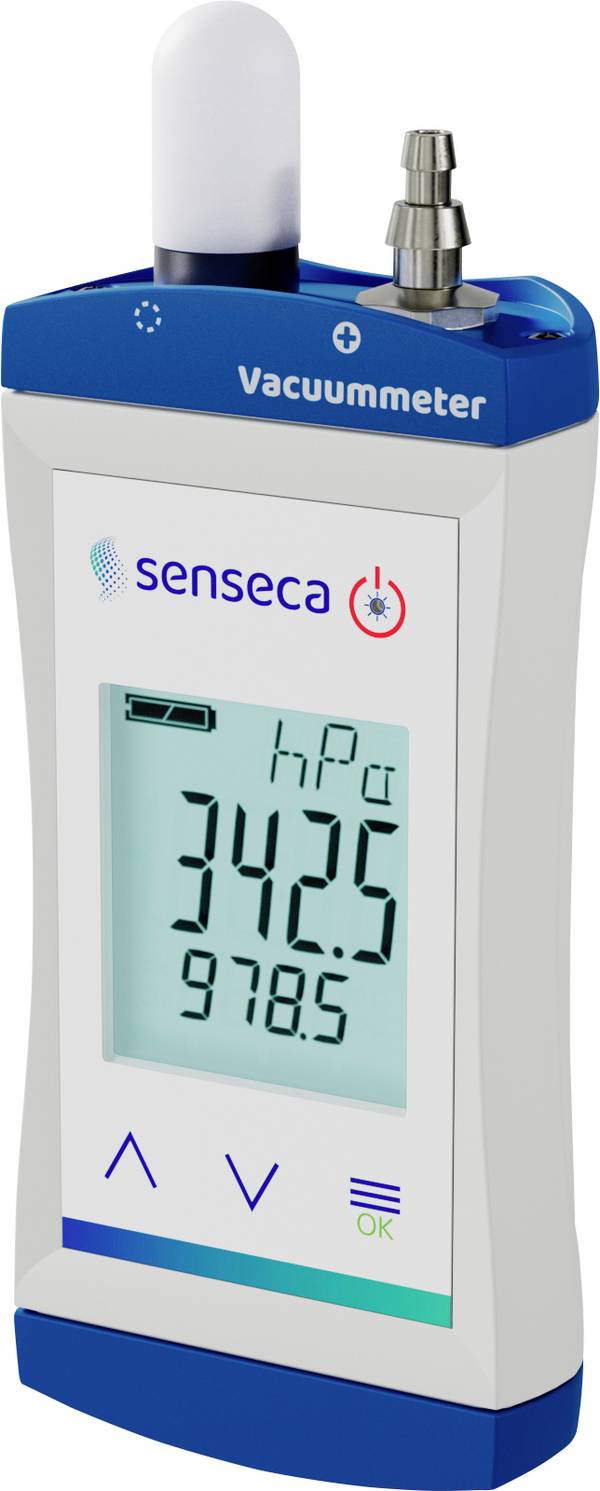

Bei digitalen Messgeräten wird der Druck von einem Messfühler aufgenommen und an die Anzeige weitergeleitet. Um den vorherrschenden Druck zu ermitteln, gibt es unterschiedliche Methoden: Möglich ist beispielsweise die piezoresistive Messung, bei der sich veränderbare Widerstände an der Messmembran befinden, die ihren Wert durch Dehnung oder Stauchung verändern. Eine andere Möglichkeit stellt die Spannungsänderung durch Piezoeffekte dar. Hierbei wird durch Druck eine Ladungstrennung erzeugt, die zu einer Spannung in einem Kristall führt. Weitere Methoden, um eine Druckmessung mit einem digitalen Gerät durchzuführen, basieren auf Kapazitäts- oder Induktivitätsänderung sowie dem Hall-Effekt.
