Kabelrohre, Installationsrohre

Egal ob Leerrohr, Kabelschutzschlauch oder Kabelkanal – sie alle dienen dem Schutz der in ihnen verlegten Kabel. In einem Kabelkanal mit Deckel werden gewöhnlich mehrere Kabel gebündelt. Die Installation erfolgt entweder Aufputz, unterhalb der Decke oder innerhalb des Mauerwerks.

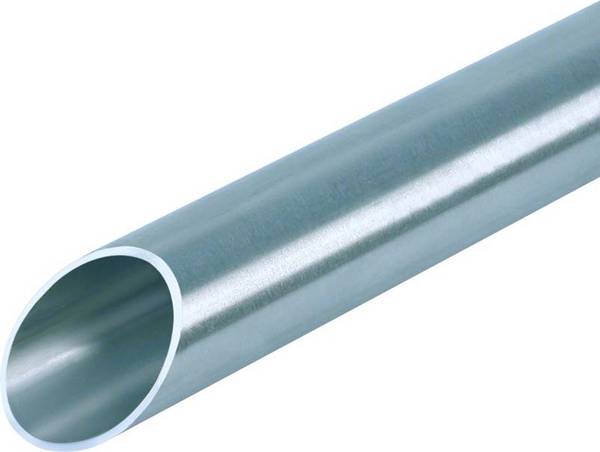

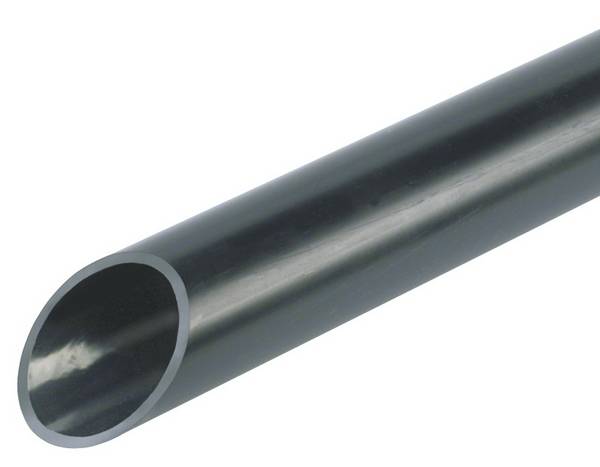

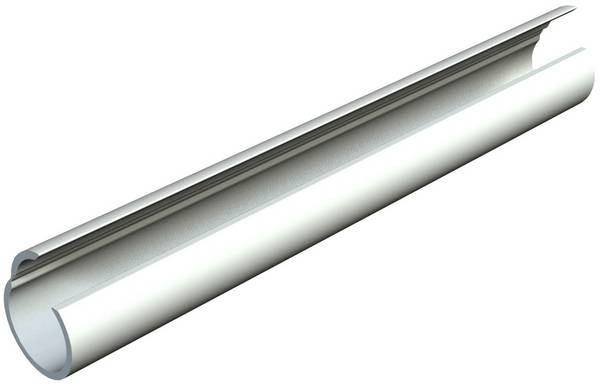

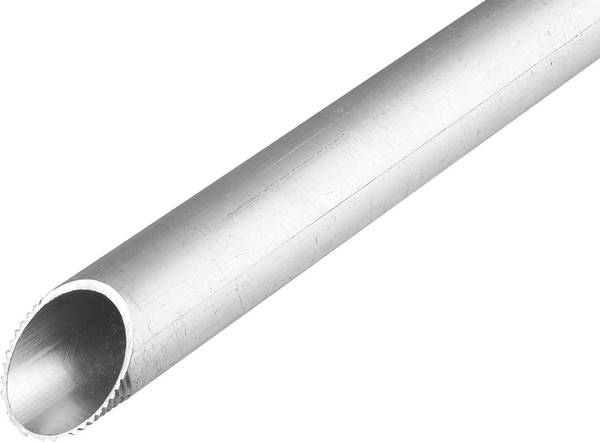

Erhältlich sind sie als einfacher PVC-Kanal sowie als besonders robuste Variante aus Metall in vielen verschiedenen Breiten. Rohre für den Kabelschutz gibt es ebenfalls aus Kunststoff oder Metall.

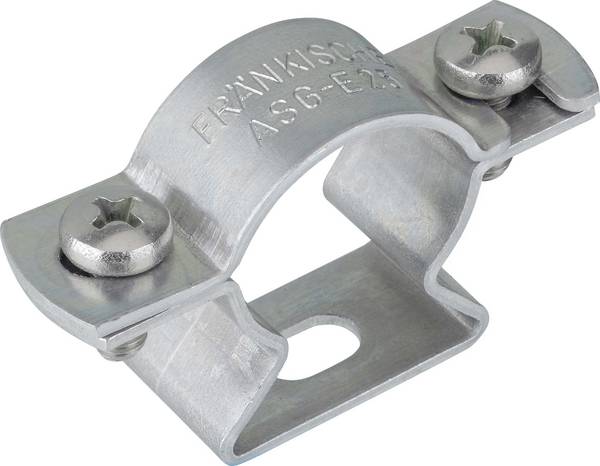

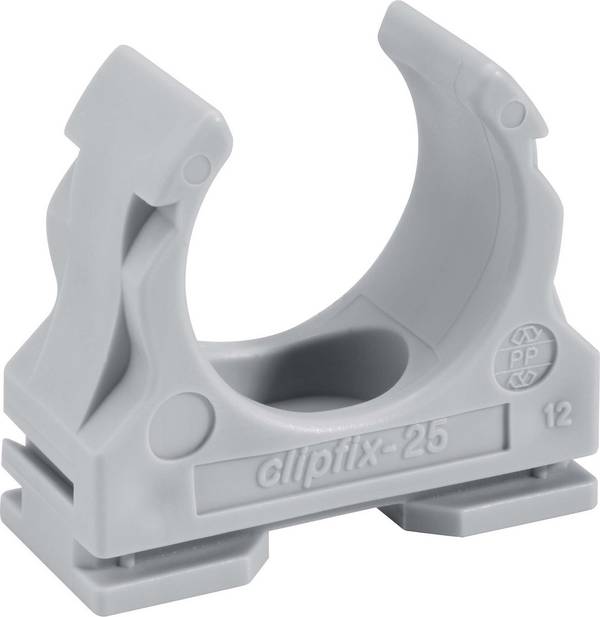

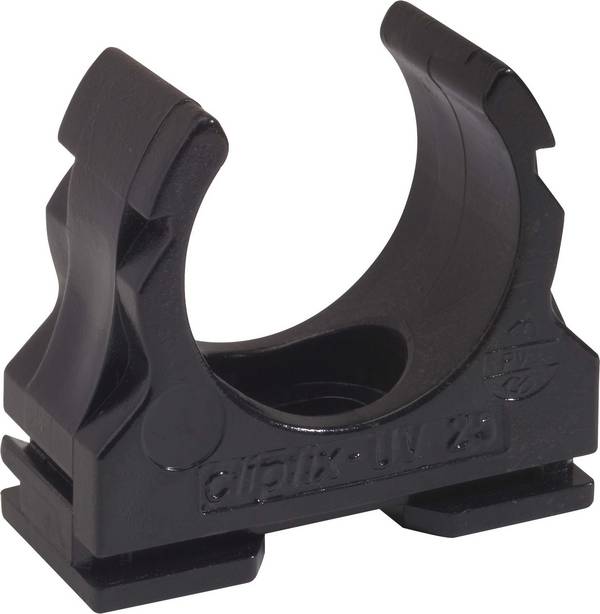

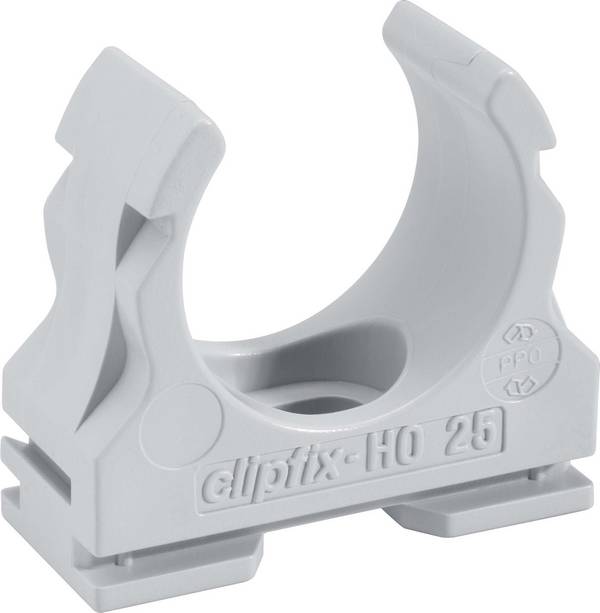

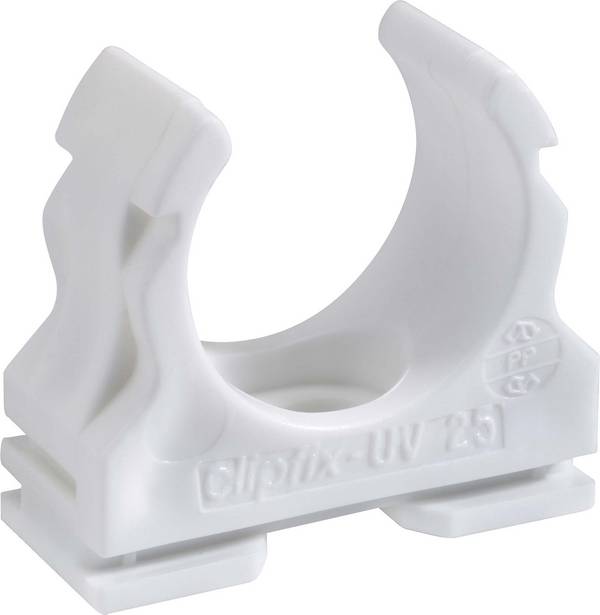

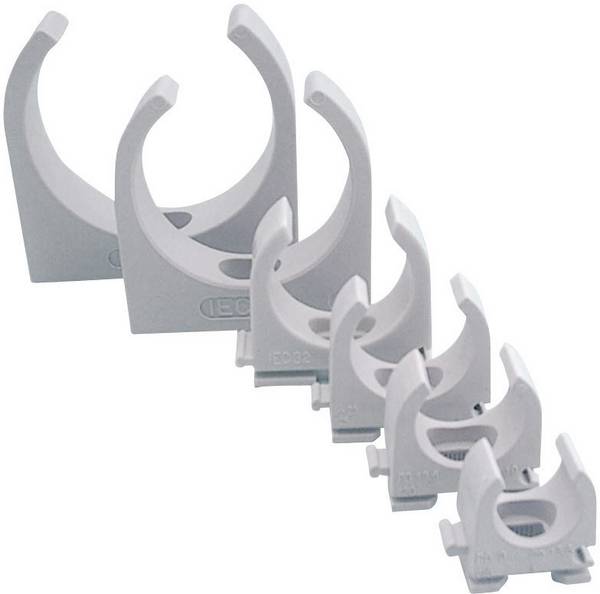

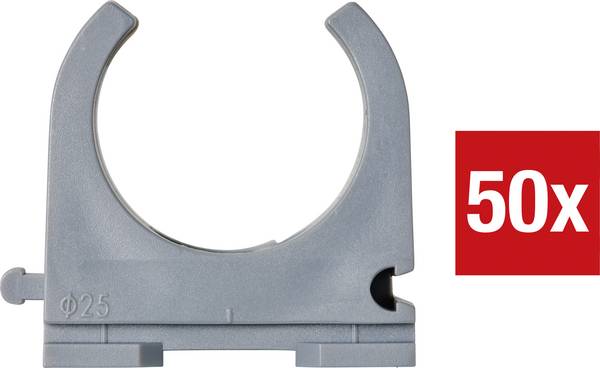

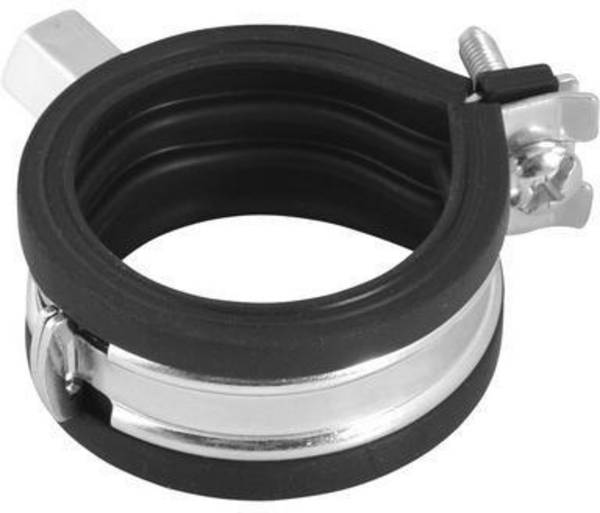

Auch sie können Aufputz oder Unterputz verbaut werden. Bei der Aufputzmontage erfolgt die Befestigung in der Regel mittels normaler Schellen oder Klemmschellen.
Kabelschutzschläuche sind im Vergleich zu einem Rohr oder einem Kabelkanal deutlich flexibler, bieten dafür allerdings auch weniger Schutz. Eine Sonderstellung nimmt dabei der Gewebeschlauch oder Geflechtschlauch ein.
Ein Geflechtschlauch ist nicht für die Auf- oder Unterputzmontage vorgesehen, sondern bietet Schutz vor Abrieb bei offen verlegten Kabeln, zum Beispiel in Maschinen oder Servern.

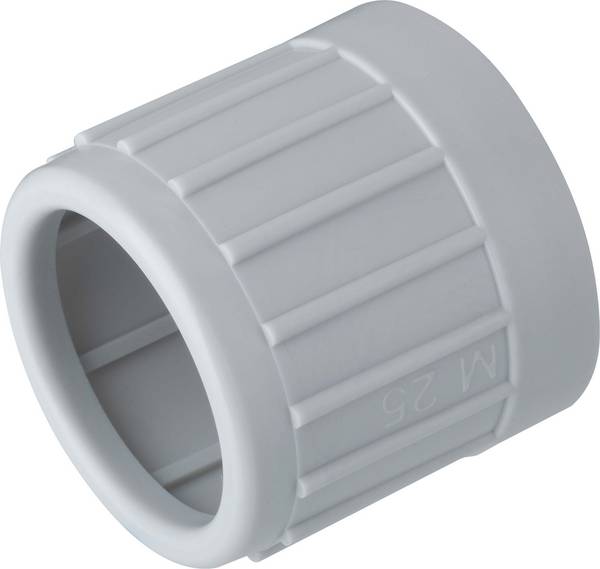

Ein Hybrid aus Rohr und Schlauch stell das sogenannte Flexrohr dar. Es vereint die Vorteile von Schutzrohr und Schlauch. Während bei der Verlegung von starren Rohren Verschraubungen und Fittings eingesetzt werden müssen, um ein geschlossenes Kabelschutzsystem realisieren zu können, ist dies bei einem Flexrohr nicht erforderlich. Der Kabelschutz ist damit die optimale Lösung für eine Montage in der Wand.

Was bedeutet der Klassifizierungscode nach DIN EN 61386-1?

Bei Kabelrohren ist ein fünfstelliger Klassifizierungscode gebräuchlich, der Auskunft über die speziellen Eigenschaften der Rohre gibt.
Die erste Stelle steht für die Druckfestigkeit. Hier wird in fünf Stufen unterschieden: 1 steht für eine sehr geringe Druckfestigkeit bis 125 N, 2 für eine leichte Festigkeit bis 320 N, 3 gibt eine mittlere Druckfestigkeit des Kabelschutzes bis 750 N an, während 4 und 5 für eine schwere beziehungsweise sehr schwere Festigkeit mit bis zu 1250 N und 4000 N stehen.
Die zweite Stelle gibt an, welche Schlagfestigkeit ein Isolierrohr aufweist. Hier bedeutet die Ziffer 1 eine Schlagfestigkeit von 0,5 kg/100 mm. 2 liegt bei einer Festigkeit von 1,0 kg/100 mm, 3 bei 2,0 kg/100 mm und 4 bei 2,0 kg/300 mm. Die höchsten Anforderungen an die Schlagfestigkeit erfüllt die Klasse 4 mit 6,8 kg/300 mm.
